Типы и размеры гаражных ворот для частного дома и производства

Свариваем каркас створок

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

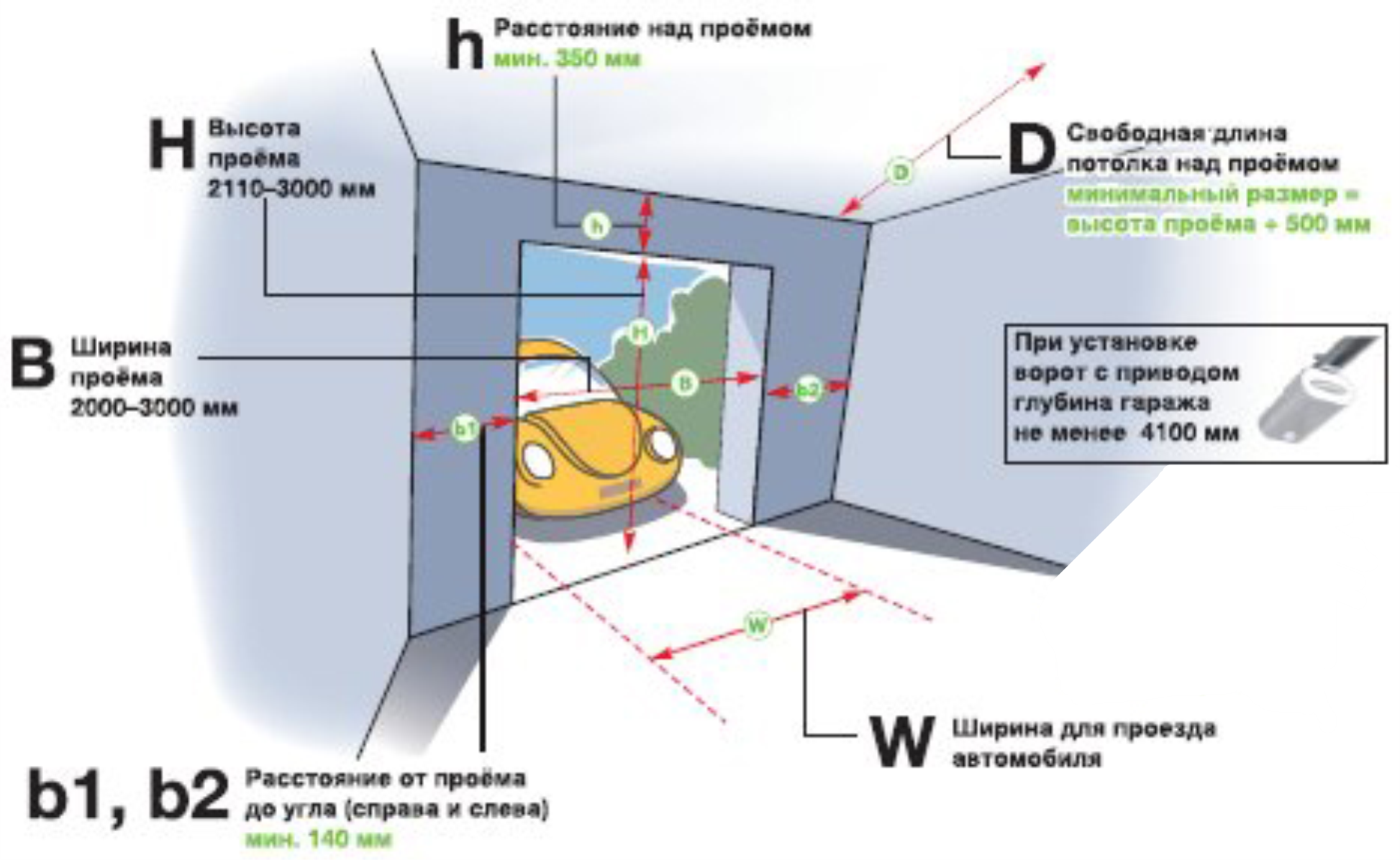

Высота гаражных ворот

Стандартная высота ворот в гараже делается в районе 2–3.5 метра, с учетом модели авто. Нужно отметить, что расчет ширины подъемных систем в определенной степени влияет на высоту.

Эскиз подъемного сплошного полотна

Это обусловлено тем, что во время выбора этого вида гаражных ворот нужно учесть пространство, которое требуется для установки автоматической системы. То есть при максимальной ширине увеличивается масса. Это потребует серьезных механизмов, что забирает высоту.

Чтобы правильно посчитать высоту ворот, требуется к планируемым размерам добавить по 10 мм. Это пространство будет использоваться при установке рамы.

Деталировка подъемного гаражного полотна

Иногда владелец гаража решает поменять распашные ворота на подъемный механизм. По некоторым причинам высоты может не хватить:

1. Часто при въезде в гаражное помещение устанавливают порог, в процессе его переезда авто поднимается по высоте.
2. Есть вероятность оледенения въезда. Наледь может составлять до 15 см.
3. Дополнительные элементы, установленные на авто: багажник типа «лыжа» или рейлинги.
4. Высота автомобиля при открытом багажнике, выступающая за механизм воротной конструкции, скорость авто при въезде и уклон заезда влияют на высоту проема.

Выполняя расчеты, все факторы учитывают и добавляют 30–40 см запаса. Многие гаражные конструкции во время последующего увеличения проема представляют затруднительный процесс. Потому дополнительные размеры желательно предусмотреть предварительно.

Схема секционной конструкции для гаража на 1 машину

Типы подъемных ворот

Многие хозяева, останавливают свой выбор на конструкциях подъемно – поворотного типа, ведь сегодня они наиболее распространены.

Схема работы подъемных ворот

Как правило, такие конструкции отличаются цельным полотном, а значит, открывание и закрывание будет происходить с легкостью, т.е

без особых проблем, что немаловажно. Управлять такими воротами можно с помощью электрического или ручного привода, а ведь это так удобно.
Есть еще один важный нюанс, хочется отметить, что торсионные пружины выступают в качестве важной части системы ворот данного типа, а значит, теперь можно наслаждаться лишь бесшумным и легким открыванием ворот.
Для изготовления створки обычно используется сэндвич – панель, причем хочется отметить, что фантазия дизайнеров является не ограниченной, теперь вы сами понимаете, что это большой плюс

Ведь вы сможете заказать подъемные ворота для гаража, ведь они прекрасно подходят для этого помещения, удовлетворяя вас по всем параметрам. Конструкция данного типа отличается действительно необычными характеристиками, преимуществами и особенностью механизма.
Именно по этой причине, сегодня такие ворота являются надежными, долговечными, устойчивыми к взлому, а это значит, что приобретая их, вы не сможете пожалеть. Если установить электрический привод, то можно моментально оценить то, что действительно пользоваться воротами данного типа удобно, кроме этого они являются и безопасными, а ведь это не менее важное преимущество.

Преимущества ворот подъемного типа

Ворота славятся компактностью, а значит, можно забыть о дополнительном пространстве для их открывания, кроме этого они занимают незначительное место в гараже, что немаловажно. Это значит, что такие ворота можно смело использовать для небольших помещений, а ведь и это серьезное преимущество

Ворота отличаются от многих иных аналогичных изделий тем, что они надежно защищены от взлома, а значит, «жизнь» вашего автомобиля в полной безопасности.

Недостатки ворот подъемного типа

К сожалению, такие конструкции не способны похвастаться высоким уровнем теплоизоляции, и для некоторых хозяев, это серьезный недостаток.

Кроме того, важно добавить, что оказывается серьезная нагрузка на механические части, поэтому приобретая такие ворота, обязательно нужно знать об этом. Секционные ворота Наверно о таком варианте гаражных ворот слышал каждый человек, ведь это не менее распространенные конструкции современного мира.
 Говоря о воротах данного типа в целом, то, как правило, они обладают полотном, которое состоит из отдельных элементов, т.е

секций. Причем элементы крепятся между собой специальным шарнирным соединением, которое отличается надежностью и долговечностью. Гибкое полотно считается главной конструктивной особенностью ворот данного типа, такие ворота не занимают, как правило, много места, что также является важным преимуществом для многих хозяев.

Секционные ворота

Это тоже подъемные ворота, но состоят они из секций. Эта конструкция более универсальна по отношению к предыдущей.

Работа секционных ворот

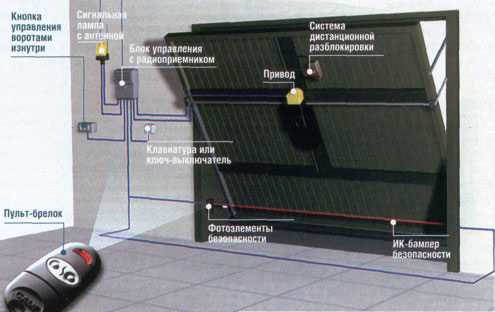

Как только вы пожелаете купить такие ворота, нужно знать, что управлять ими можно и с помощью пульта дистанционного управления, а это значит, что вы оцените удобство такой конструкции, что немаловажно.
Ворота данного типа неплохо утеплены, они надежно защищены от ветра, а значит, теперь можно не переживать за них и вовсе, ведь вы будете уверены, что ничего плохого с воротами не случится. Хочется добавить, что вас ждет и огромное разнообразие отделки, а значит, ворота могут быть оформлены таким образом, что станут выглядеть изящно, респектабельно и роскошно.
Данная конструкция имеет и свои недостатки. Нужно понимать, что стоят такие ворота недешево, но многие потребители не жалеют денег на их покупке, ведь действительно ворота отличаются важными характеристиками и свойствами, а это так важно

Не забывайте, что изделия славятся и более сложной конструкцией, она в свою очередь, обладает огромным количеством различных подвижных частей.

Простые распашные ворота

В том случае, если вы желаете приобрести традиционные конструкции распашного типа, то знайте, что действительно такие изделия являются распространенными в современном мире.

Применение распашных ворот

Преимущества

Важно отметить, что такие ворота считаются простыми и надежными, поэтому многие потребители желают купить их с особым желанием, ведь они проверены временем. Хочется добавить, что стоят они недорого, что позволит также, каждому желающему купить их, а как только вы узнаете, что вам будет предложен широкий выбор материалов, предназначенный для створок, то вы поймете, что действительно такие ворота неповторимы

• Самое пожалуй большое достоинство, это возможность сделать распашные ворота своими руками. На эту тему есть подробная инструкция на нашем сайте.
• Они не только просты в использовании, но и отличаются невысокой ценой, а значит, позволить себе их покупку смогут все. Говоря о таких воротах в целом, хочется добавить, что они представляют собой специальные опоры, створки.
• Приобретая такие ворота, необходимо отметить, что вы сможете лично убедиться в их высочайшем качестве и долговечности.
• В качестве основного материала, используемого для зашивки створок, принято использовать древесину, это может быть и металлические, профилированные листы и иные материалы, которых большое количество. Для управления воротами, всегда можно воспользоваться специальными электрическими приводами, так вы сможете серьезно упростить использование ворот, тем самым ускоряя открывание створок.

Недостатки

Но есть и недостаток у таких ворот, он заключается в том, что необходимо обеспечить объем свободного пространства, а сделать этого часто не позволяет территория, так что, желая купить такие ворота, необходимо заранее учесть этот важный момент.

Рекомендации специалистов и владельцев по использованию и установке стандартных автоматических подъемных ворот

Правильная эксплуатация конструкции увеличивает срок ее службы. Это позволяет снизить стоимость ремонтных работ. Как следует выполнять монтаж воротного полотна:

сначала делается разметка, сверлят отверстия в проеме, важно надежно закрепить раму, от этого будет зависеть качество конструкции, при слабой фиксации возникает вибрация во время эксплуатации полотна;

фиксируются направляющие, причем строго вертикально, перекос приведет к постепенному расшатыванию конструкции, появлению посторонних звуков, а в некоторых случаях ворота попросту не смогут работать, если искривление направляющих слишком сильное;

уравновешивающие пружины изделий секционного типа должны быть натянуты, регулировка обеспечивает правильную эксплуатацию всего изделия, в частности, обеспечивает неподвижность полотна при открытии.

Чертежи гаражных распашных ворот

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Изготовление рамы

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и продолжить строить дальше.
» alt=»»>
Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

Процесс изготовления рамки

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90 о .

3.Свариваются уголки, чтобы вышла цельная рамка.

Сваривание рамки

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.
» alt=»»>

Изготовление несущего каркаса

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.

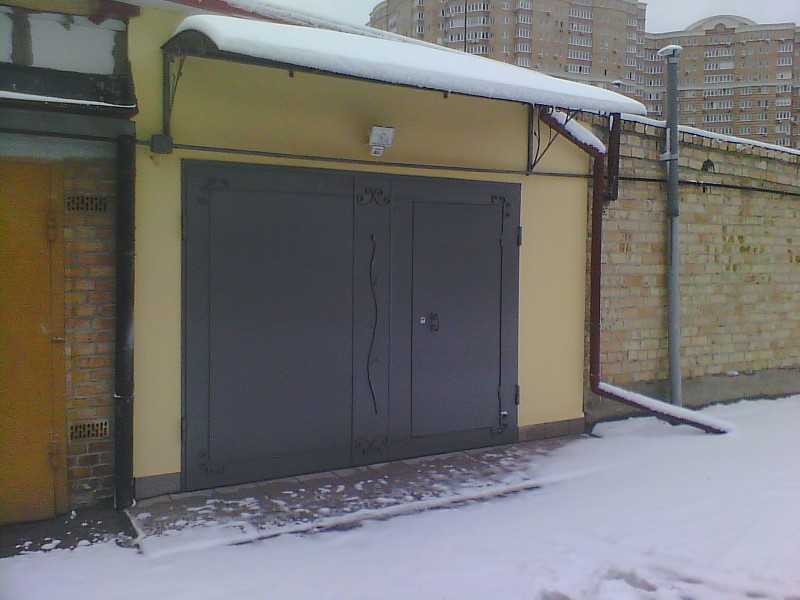

Фото гаражных ворот
