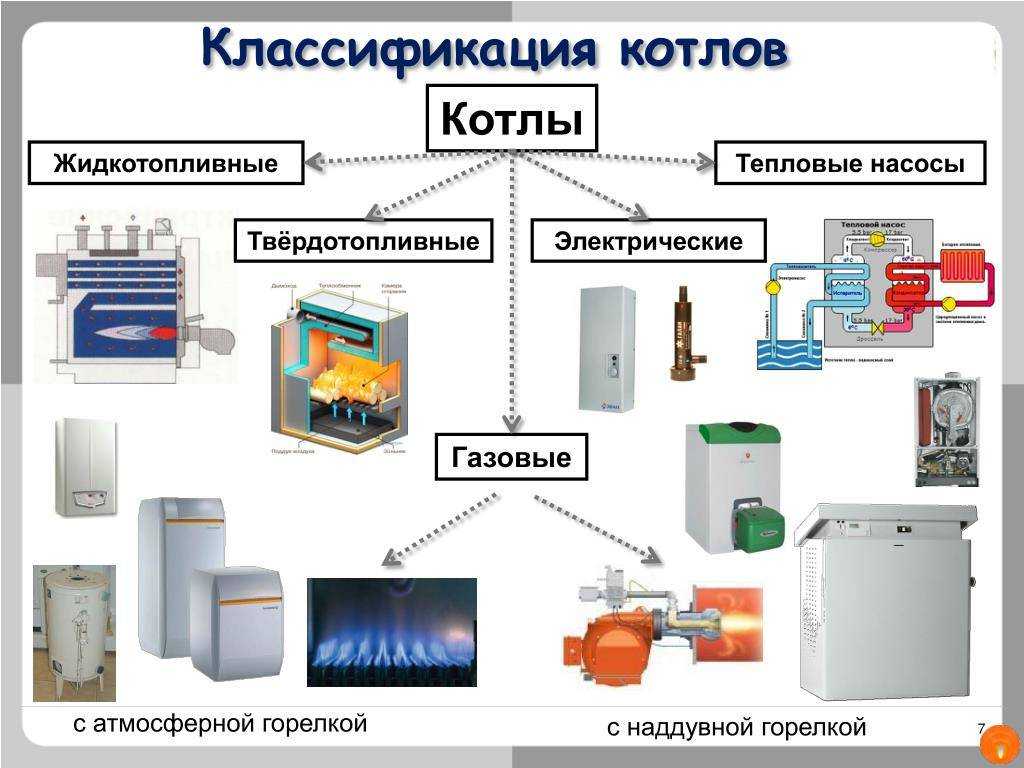

Котельные установки. виды, устройство котельных

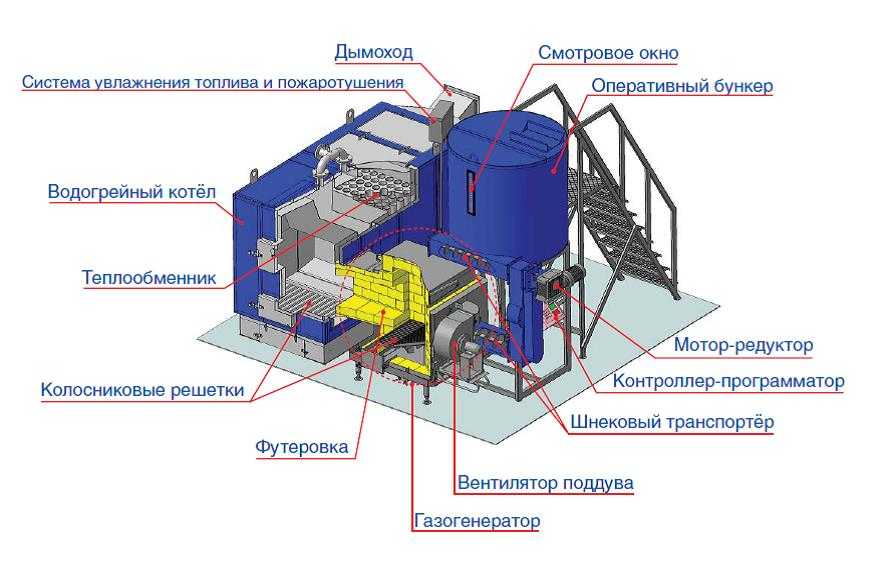

Схема котельной при использовании твердого топлива

Твердотопливные котлы имеют определенный недостаток, который вызван высокой инертностью работы, из-за невозможности тонкой регулировки процесса горения твердого топлива.

Для того чтобы сгладить недостаток, в схеме устанавливают буферную емкость, которая набирает температуру для нагрева контура отопления и расходует тепло в течении продолжительного времени.

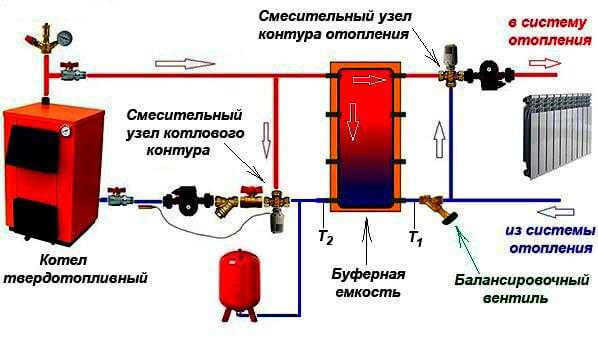

Такая тепловая схема котельной на твердом топливе состоит:

• Источник теплоснабжения с первичным контуром нагрева: твердотопливный котел;
• группа безопасности с предохранительным клапаном;
• буферная емкость;
• циркуляционный насос контура отопления;
• циркуляционный насос котлового контура;

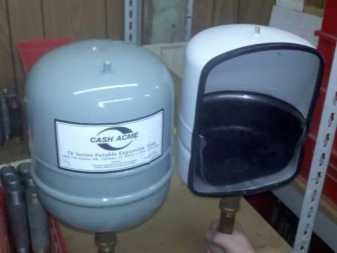

• расширительный бак;
• запорная арматура, дренажи, воздушники;
• балансировочный вентиль;
• смесительный узел контура отопления, для автоматического поддержания температуры в батареях;
• смесительный узел котлового контура, для оптимального режима работы котла;
• погодозависимая или настраиваемая автоматика с сигнализацией аварийного режима.

Схема с газовым котлом

Газовые котлы являются самыми экономичными и функциональными источниками отопления. В небольшом корпусе, по сути, размещается мини-котельная в частном доме.

Производители современных котлов обустраивают в корпусе все необходимое оборудование в виде насосов, расширительного бака, предохранительно сбросного клапана и воздушника. Собственнику такого оборудования остается только подключить агрегат к контуру отопления и ГВС, что существенно снижает затраты на монтаж.

Но главное преимущество комплексной сборки котла – это согласованность работы всех вспомогательных узлов, которые прошли проверку и наладку в заводских условиях.

Самая простая тепловая схема газовой котельной:

1. Источник теплоснабжения – газовый котел.
2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
3. Подача теплоносителя к нагревательным приборам.
4. Обратка теплоносителя от нагревательных приборов
5. Радиаторы отопления
6. Подача водопроводной воды для подпитки тепловой сети с фильтром и запорно-предохранительной арматурой.
7. Подача водопроводной воды в контур ГВС котла.
8. Фильтр грубой очистки теплоносителя от взвешенных веществ на линии обратки.
9. Обратный клапан на линии обратки.
10. Циркуляционный насос на линии обратки.

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м³. Требуется трехкратный обмен: 22,5 м³ * 3 = 67,5 м³. Добавляем запас в 30% получаем 87,75 м³.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Что это такое?

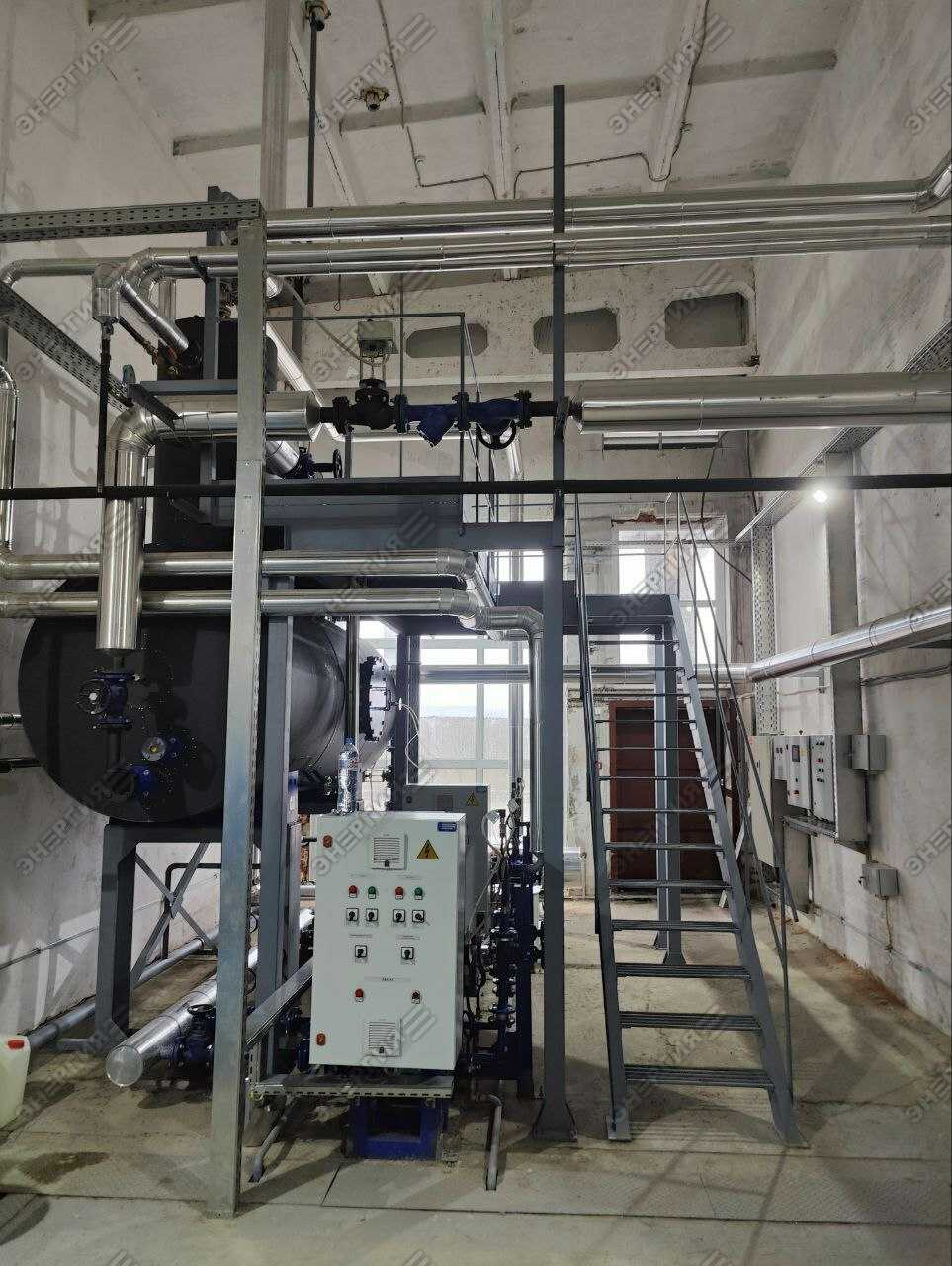

Распространенное мнение гласит, что котельная – «это такая комната или большое здание, где просто греют воду или иной теплоноситель в больших объемах». Однако такое толкование очень далеко от реальности. На самом деле это не просто здание или помещение с котлом, а целый комплекс, где вокруг котла работают десятки, иногда и сотни различных устройств.

Принято делить такие системы на:

• отопительный;
• отопительно-индустриальный;
• чисто индустриальный типы.

Для связи с потребителями используется теплотрасса или паропроводы. В некоторых случаях могут использоваться оба этих варианта. Все компоненты котельных в любом случае технологически связаны и спроектированы с расчетом на решение определенных задач. Наиболее распространены варианты, в которых тепло получают за счет сгорания минерального, реже органического топлива. В отдельных случаях теплогенерация производится за счет электричества или при помощи альтернативных методов обогрева.

Техническое обслуживание

Плановый уход за котельными проводится непрерывно. Он дополняется техобслуживанием, проводимым ежемесячно. При этом заботятся о состоянии котлов и отопительных магистралей, о топливохранилищах и управляющей автоматике. Дополнительно проводятся работы с фильтрами, которыми комплектуется бойлер. Мастера выполняют ремонт газовых труб, настраивают горелки и автоматику, исследуют внутренние трубопроводы; дополнительно изучают технические параметры манометров, аварийных и рабочих терморегуляторов, краны, задвижки, водяные баки и фильтры.

Также проводится проверка всех механизмов, неисправные части заменяют. Дополнительно проводят регулировку сальников и проверяют исправность законсервированных агрегатов. В плане проверки обязательно отмечают работы с:

• датчиками;

• корпусами;

• крышками;

• изоляцией проводов;

• моторами вентиляторов;

• группой безопасности.

Технические конструкции периодически нужно мыть. Также требуется систематическая промазка болтов и тех соединений, где они установлены. Измерительную аппаратуру налаживают 1 раз в 30 дней. Каждые 3 месяца необходимо осматривать электромоторы и давать им пробную нагрузку. Периодичность наладки аварийного запасного питания определяется нормативными документами изготовителя.

При освидетельствовании бойлера выполняют еще настройку тепловых датчиков и проверяют параметры воздушных потоков в газопроводе. При режимной наладке готовятся к техническому заданию и проводят его. Обязательно фиксируют время, которое понадобилось на ту или иную процедуру. Дополнительно ведется контроль котлоагрегата, по итогам которого формируется режимная карта. Обновлять ее надо каждые 3 — 5 лет.

Принцип работы

Газовые промышленные котельные независимо от своей мощности, практически, имеют одинаковую схему управления и принцип действия. Конструкционные различия наблюдаются только у водоводяных и пароводяных котлов. Котельные установки промышленных предприятий состоят из основного и вспомогательного оборудования.

К основному относят сам котел и устройства, заключенные в его корпусе – трубные пакеты, сепараторы, коллекторы, барабаны. К вспомогательному оборудованию относятся газогорелочное устройство, насосы, вентиляторы, дымососы, арматура, гарнитура, система автоматики управления и безопасности.

В водогрейных котлах вода нагревается до максимальной температуры 150 С, в результате сжигания топлива и передаче тепла от дымовых газов к магистральному теплоносителю. Панели выполняют газоплотными, чтобы повысить теплопередачу, для этого – стальные трубы сваривают между собой.

После топки дымовые газы вод воздействием разряжения, создаваемого дымососом, поступаю в конвекторный блок, где трубы смонтированы в шахматном порядке, что увеличивает поверхность нагрева и скорость передачи воды сетевому теплоносителю.

В водогрейном котле вода движется принудительно, скорость движения определяют сетевые насосы, обеспечивающие необходимую производительность и напор. Вход и выход воды выполняется через котловой коллектор.

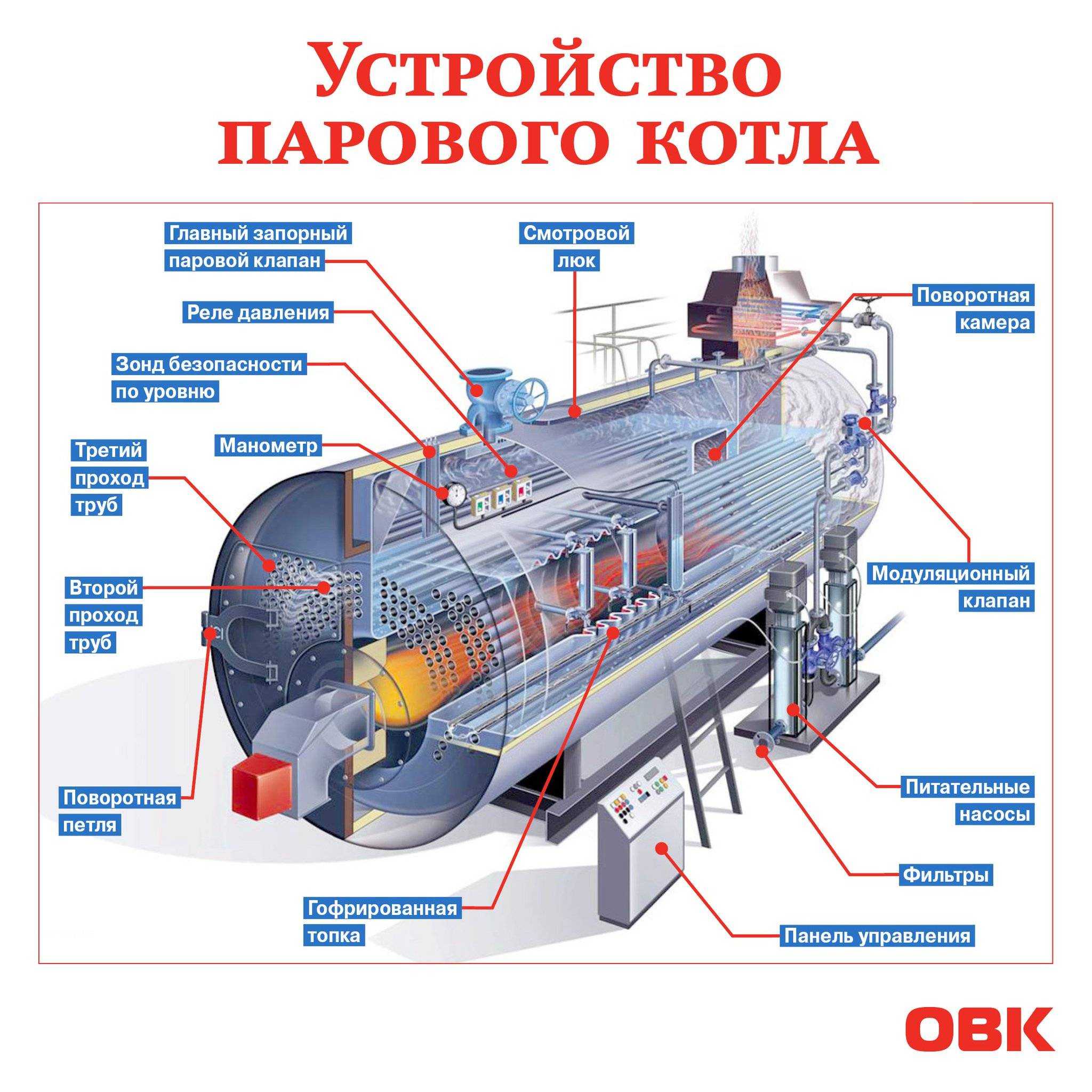

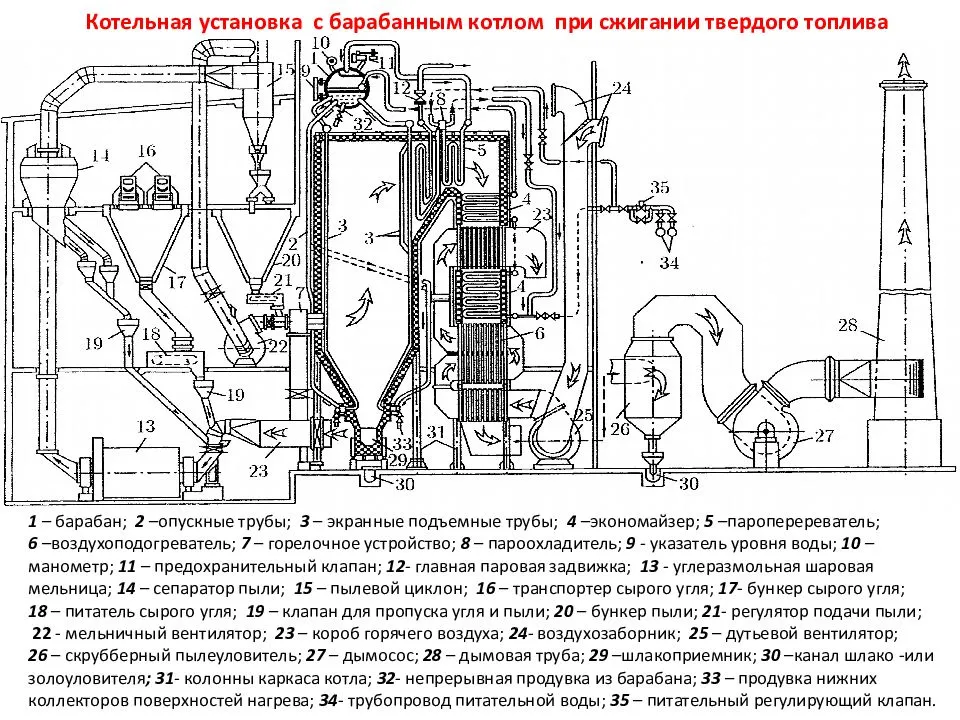

Принцип работы парового котла отличается от водогрейного. Движение воды во внутреннем его контуре, происходит благодаря естественной циркуляции холодных и нагретых пароводяных сред.

В результате процесса теплопередачи на выходе котла получается насыщенный или перегретый пар. Для сбора его в современных котлах устанавливаются барабаны и сепарационные устройства в верхнем барабане, чтобы удалять из пара мельчайшие частички котловой воды.

Сетевая вода через паровой котел не циркулирует, он запитывается химочищенной питательной водой, с помощью специальных питательных насосов. Контур сетевой воды не пересекается с питательным, а нагрев ее происходит в пароводяных сетевых теплообменных аппаратах, в которых пар от котла через трубную систему нагревает подающий теплоноситель до максимальной температуры 150 С.

Нормативы к помещению для установки электрического котла

Электрические котлы самые популярные среди владельцев частных домов и коттеджей. С помощью этого котла можно не только обогреть жилое помещение, но и обеспечить его горячей водой. В Европе электрические котлы используют с давних пор. У нас же эти котлы тоже используются довольно активно. Но не стоит забывать, что при установке электрического котла нужно соблюдать основные требования к котельному помещению.

1. Нельзя, чтобы котел располагался вплотную к потолку. Необходимое расстояние — 0,2 метра;
2. Стена, куда будет крепиться котел, должна быть сделана из специального негорючего материала;
3. Помещение должно быть сухим и теплым;
4. Под электрическим котлом не должен проходить силовой кабель;
5. Нельзя ставить котел прямо на пол, расстояние от пола должно составлять примерно 1,5 метров.

Электрический котел самый безопасный. Для него требования для помещения котельной в частном доме самые слабые.  Для его установки необязательно иметь отдельную котельную. При работе не выделяются вредные продукты сгорания. Специально создавать вентиляцию, если ее нет в доме, не нужно. Котел работает бесшумно, поэтому он никаким образом не будет беспокоить обитателей дома. Наверное, эта система отопления имеет лишь один минус — без электричества он не будет работать.

Что это такое?

Сразу стоит сказать, что блочно-модульные котельные и транспортабельные установки – это синонимы. Оба термина подразумевают полную готовность к эксплуатации сразу после доставки на место и простейшего монтажа. Комплексы такого типа могут подавать горячую воду и теплоноситель на самые разные объекты: от жилых домов до больших заводов, от детских садов до портов и ветеринарных клиник. Разработано немало типов готовых котельных, и все нюансы их конфигурации продуманы до мелочей. Вместе с тем критически важен грамотно продуманный проект, точность сборки и аккуратность доставки.

Модульные котельные могут относиться к двум разным категориям. Первый разряд присваивают тем, что оказываются единственным источником теплоносителя либо горячей воды. В этом случае предусматривается не меньше двух котлов, чтобы застраховаться по максимуму от неожиданностей.

Несмотря на все частные вариации и разнообразие используемых блоков, мобильные котельные состоят из более или менее однородного набора главных частей. В его состав входят:

• главное здание (почти всегда это одноэтажная постройка каркасного типа, выполненная из негорючих материалов);
• основное оборудование (котлы водогрейной, паровой, смешанной разновидности — их число и характеристики определяются поставленными целями);
• газовая техника (регуляторы, фильтры, аппараты управления давлением, газопроводы, запирающие и предохранительные системы, дымоходы);
• насосы (обеспечивающие работу сети, подпитку водой, циркуляцию, противодействие конденсации);
• теплообменное оборудование;
• комплексы подготовки и очистки воды;
• баки для расширения (сброса избытка давления);
• автоматические и контрольные устройства.

Сверх этого могут ещё потребоваться аккумулирующие водяные баки, бойлеры, деаэраторы и ряд других систем. В любом случае полный спектр используемых систем подбирается всегда строго индивидуально. С практической точки зрения, разницы между стационарными и мобильными котельными идентичной мощности почти нет. С бухгалтерской позиции универсальной амортизационной группы блочно-модульным котельным не присвоено. Обычно из положения выходят, назначая 5 группу (котлы отопительные и всё, что с ними связано); если возникают сложности, необходима консультация в министерстве экономического развития.

Необходимо понимать, что блочно-модульная котельная, за исключением крышных образцов, требует подготовки основания. Поэтому необходимо тщательно рассчитывать величину нагрузки на фундамент. При этом фундамент под дымовую трубу должен обосабливаться от того, что создаётся под основным зданием.

Он назначается сообразно:

• виду топлива;
• главному признаку опасности;
• техническим характеристикам объекта.

Газовые котельные могут потреблять природный или сжиженный газ. Их главный признак опасности — само обращение с опасным веществом. Лишь в незначительной степени на классность угрозы влияет использование оборудования, работающего под давлением свыше 0,07 МПа и при температуре более 115 градусов. Ко второму уровню рисков относят объекты, где природный газ находится под давлением свыше 1,2 МПа (для сжиженного газа критичен уровень 1,6 МПа).

На третьем уровне по рискам находятся объекты, где давление в природном газе занимает коридор до 0,005 до 1,2 МПа ровно. Или, для СУГ — до 1,6 МПа включительно. При этом количество обращающегося источника рисков роли не играет

Что немаловажно, при определении класса опасности не принимают во внимание и величину участка, на котором создаётся то или иное давление. Достаточно даже, чтобы определённый показатель был достигнут или превышен, к примеру, на вводе

Если говорить про котельные других типов, не использующие природный и сжиженный газ, то на них ключевым фактором риска является рабочее давление в инфраструктуре. 3-й класс опасности назначается для объектов, которые отвечают за подачу тепла местным жителям и социально важным объектам. Его же отводят для котельных, в которых оборудование хотя бы частично работает при 1,6 МПа и более либо при температурах от 250 градусов. Во всех остальных ситуациях устанавливается 4-й класс опасности.

Бойлер в схеме котельной

Существуют разнообразные варианты включения бойлера косвенного нагрева к котлоагрегатам, которые могут работать на любом виде топлива: газ, твердое и жидкое топливо.

В этой схеме с бойлером косвенного нагрева не установлена гидрострелка или распределительный коллектор. Монтаж данных элементов связан с определенными сложностями, так как создает очень сложную гидросистему.

В данной схеме используется 2 насоса циркуляции — на отопление и ГВС. Насос для отопления работает постоянно при работе котельной. Циркуляционный насос ГВС, запускается по электросигналу термостата, установленного в баке.

Термостат определяет падение температуры жидкости в баке и передает сигнал на включение насоса, который начинает циркулировать теплоноситель по контуру нагрева между агрегатом и бойлером, нагревая воду до заданной температуры.

Допускается определенное видоизменение схемы, когда в ней установлен маломощный котел. Электронасос отопления может отключаться тем же термостатом, который включает насос к бойлеру.

В таком варианте теплообменник греется быстрее, а отопление остановлено. При продолжительном простое, температурный режим в комнате будет падать.

Кроме того после завершения прогрева в бойлере, насос в контуре отопления включается в работу и начинает прокачивать в котел холодный теплоноситель, что вызывает образование конденсата на поверхностях нагрева котла и приводит к преждевременному выходу его из строя.

Процесс конденсатообразования также может проявляться в случае длинных трубопроводов, проложенных к батареям. При большом теплосъеме на приборах отопления, теплоноситель аналогично может сильно остыть, низкая температура обратки станет вредить работе котла.

На схеме изображена температура 55С. Интегрированный в схему терморегулятор автоматически выбирает требуемую интенсивность движения потока для поддержания температуры теплоносителя на обратке.

Объем котельной в доме в зависимости от котла

• При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
• 30 — 60 кВт  —  соответственно 13,5 м.куб (котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
• 60 — 200 кВт — не менее 15 м.куб (отдельно расположенная постройка, пристройка, первый, цокольный или подвальный этаж дома).

Обязательно наличие окна не менее 0,5 м.кв, двери шириной 0,8 м, вывод канализации для предотвращения потопа.

Габариты для газовой котельной

Газовая котельная оборудуется дымоходом по уровню выше крыши и обязательно должен быть канал для чистки дымохода.

Газовая котельная по требованиям должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. Высота до потолка должна быть 2,5 м и выше. Допустимый объем котельной 14 кубических метров.

Габариты для котельной на жидком топливе

Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.

Требования по размеру котельной для частного дома, выделяемые под такие котлы, такие же, как и для газовых котлов. По площади учитывается 4 кв.м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.

Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть окно. На каждый куб помещения должно быть окно 0,03 м.кв (но не меньше о,5 м.кв в целом). При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.

Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.

Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.

Габариты котельной на твердом топливе

Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый и не являются взрывоопасными. Требования к котельной не такие жесткие.

Весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной  — не менее 8 м.кв. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыль угля может быть взрывоопасна.

Размеры для котельной на электричестве

Электрические котельные при соблюдении всех норм и правил техники безопасности являются самыми пожаробезопасными. Электрические котельные зависят в общей сложности от качества проводки. Их плюсом является экономия места, отсутствие специальных требований в плане вентиляции. Однако, они требуют наличие предохранительных автоматов. Электрокотлы являются самым дорогим способом обеспечения дома теплом. Отдельное помещение для котельной не нужно, котел можно установить где удобно.

Выбор вида котла для отопления частного дома, его мощности и размещения необходимо планировать на этапе проектировки дома с учётом потребностей, возможностей и отапливаемой площади. Индивидуальное отопление при соблюдении техники безопасности и норм является рациональным решением проблемы снабжения теплом частного дома и позволяет регулировать с учётом собственных потребностей.

Читайте так же:

Пристройка котельной к дому

Тоже сейчас делаю котельную. Есть следующая информация:

Требования к помещениям при размещении внутридомового

газового оборудования и прокладке внутреннего газопровода.

Помещения, предназначенные для установки газоиспользующего оборудования, должны отвечать требованиям СНиП 42-01-2002 и других нормативных документов (СП 42-101-2003, правила безопасности систем газораспределения и газопотребления).

Запрещается размещение газоиспользующего оборудования (природного газа и СУГ) в помещениях подвальных и цокольных этажей зданий (кроме одноквартирных и блокированных жилых зданий), если возможность такого размещения не регламентирована соответствующими строительными нормами и правилами.

Требования к помещениям, где устанавливаются газовые приборы:

1. Наличие естественного освещения;

2. Наличие окна с форточкой или фрамугой в верхней части окна (площадь остекления оконного проема принимается из расчета 0,03м2 на 1м3 объема помещения);

3. Естественная вентиляция (размер вентиляционного канала определяется расчетом);

4. Зазор в нижней части двери сечением не менее 0,02 м2 (для притока воздуха);

5. Высота помещения должна быть не менее 2,5 м (2,2 м – при мощности оборудования менее 60 кВт);

6. При установке газового котла необходим дымовой канал (высота канала определяется расчетом, площадь сечения – не менее чем у выходного патрубка котла).

Согласно Правил безопасности систем газораспределения и газопотребления и СНиП 42-01-2002 «Газораспределительные системы», помещения, где устанавливается газоиспользующее оборудование, работающее в автоматическом режиме без постоянного присутствия людей (в цокольном этаже, в пристройке к зданию, в отдельно стоящей котельной), следует оснащать системами контроля загазованности.

Каждый объект, на котором устанавливается газоиспользующее оборудование, должен быть оснащен счетчиком расхода газа (СНиП 42-01-2002).

Счётчик должен устанавливаться в доступном для обслуживания, считывания показаний месте, исключающем возможность его повреждения в соответствие с паспортом завода-изготовителя. При установке необходимо соблюдать следующие требования:

— установка его над раковиной не допускается;

— расстояние по вертикали от источника открытого огня не ближе 0,8 м;

— высота размещения, как правило, 1,6 м от уровня пола до низа счетчика (норма носит рекомендательный характер).

Требования к прокладке внутреннего газопровода:

Прокладку газопровода, как правило, следует предусматривать открытой, без пересечения оконных и дверных проемов.

Скрытая прокладка газопроводов СУГ не допускается. Прокладка газопроводов в подвалах не допускается.

Принцип работы

Газовые промышленные котельные независимо от своей мощности, практически, имеют одинаковую схему управления и принцип действия. Конструкционные различия наблюдаются только у водоводяных и пароводяных котлов. Котельные установки промышленных предприятий состоят из основного и вспомогательного оборудования.

К основному относят сам котел и устройства, заключенные в его корпусе – трубные пакеты, сепараторы, коллекторы, барабаны. К вспомогательному оборудованию относятся газогорелочное устройство, насосы, вентиляторы, дымососы, арматура, гарнитура, система автоматики управления и безопасности.

В водогрейных котлах вода нагревается до максимальной температуры 150 С, в результате сжигания топлива и передаче тепла от дымовых газов к магистральному теплоносителю. Панели выполняют газоплотными, чтобы повысить теплопередачу, для этого – стальные трубы сваривают между собой.

После топки дымовые газы вод воздействием разряжения, создаваемого дымососом, поступаю в конвекторный блок, где трубы смонтированы в шахматном порядке, что увеличивает поверхность нагрева и скорость передачи воды сетевому теплоносителю.

В водогрейном котле вода движется принудительно, скорость движения определяют сетевые насосы, обеспечивающие необходимую производительность и напор. Вход и выход воды выполняется через котловой коллектор.

Принцип работы парового котла отличается от водогрейного. Движение воды во внутреннем его контуре, происходит благодаря естественной циркуляции холодных и нагретых пароводяных сред.

В результате процесса теплопередачи на выходе котла получается насыщенный или перегретый пар. Для сбора его в современных котлах устанавливаются барабаны и сепарационные устройства в верхнем барабане, чтобы удалять из пара мельчайшие частички котловой воды.

Сетевая вода через паровой котел не циркулирует, он запитывается химочищенной питательной водой, с помощью специальных питательных насосов. Контур сетевой воды не пересекается с питательным, а нагрев ее происходит в пароводяных сетевых теплообменных аппаратах, в которых пар от котла через трубную систему нагревает подающий теплоноситель до максимальной температуры 150 С.

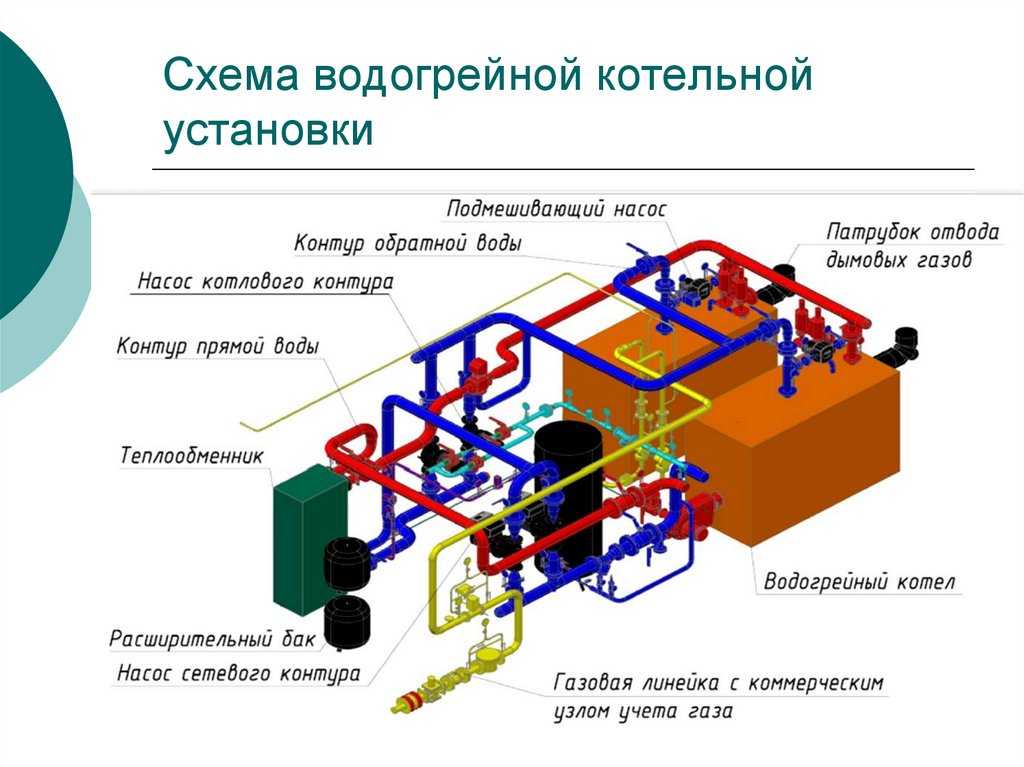

Технологическая схема котельной

После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:

1. Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.
2. Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.
3. Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.
4. Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.
5. При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.
6. Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).
7. Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.

Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.

Особенности перевозки

Практически всегда котлы и связанное с ними оборудование относится в разряд негабаритных грузов. Сама их транспортировка возможна лишь при специальном разрешении и при согласовании маршрута. Придется еще и подбирать тщательно транспорт с необходимыми характеристиками. Заранее оговаривается специфика погрузо-разгрузочных работ. Выполнять эти работы, как и саму перевозку, могут только подготовленные профессионалы с солидным опытом.

В договоре между заказчиком и исполнителем перевозки четко прописываются:

• масса и размер котла;

• его технические особенности и связанные с ними ограничения;

• параметры предоставляемого транспорта;

• точный маршрут перемещения;

• погрузочные, такелажные работы;

• особенности разгрузки у получателя;

• страховые обязательства;

• охрана, техническое сопровождение.

Для перевозки котлов используют:

• мощные подъемники;

• транспортные краны;

• платформы с низкой рамой;

• погрузчики;

• тралы;

• домкраты;

• тележки;

• специализированные вагоны.

Обслуживание

Дизельные котельные имеют много плюсов, в том числе и возможность полной автоматизации процесса сгорания. В то же время от работы остаётся большой объём сажи, которая скапливается на стенках обменника тепла и дымоходе.

Каждый год необходимо настраивать и регулировать обогревательные приборы. Делается контрольный запуск котла. По счётчику топлива узнают средний расход в час. Если затраты увеличиваются больше чем на 10%, то работу котла прекращают и производят необходимые работы.

Для сохранения работоспособности и высокой тепловой отдачи, необходим правильный монтаж, обвязка, следование правилам безопасности и обслуживания.

При выборе любой системы отопления помните, что важнейшие параметры – надёжность и долгий срок службы – обеспечиваются, во-первых, производителем техники для котельной, а во-вторых, профессионализмом мастеров, которые осуществляют монтаж и запуск в работу агрегата.

Обвязка с гидрострелкой

В сложных многоуровневых системах теплоснабжения для балансировки потоков жидкости на разнообразных участках схемы с индивидуальными циркуляционными электронасосами зачастую применяют гидромеханический распределитель — гидравлическую стрелку либо коллектор.

Подобная схема котельного агрегата предполагает включение бойлера косвенного нагрева через насос НБ и НР, радиаторное отопление через насос НК1 и НК2, теплый пол — через Н1.

Она имеет возможность работать и без наличия гидравлического модуля, в таком случае предусматривают установку балансировочных вентилей, чтобы компенсировать перепады давления в разнообразных «ветках» системы.

Комплектация тепломеханического оборудования:

1. Источник теплоснабжения – 2.
2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
3. Подача теплоносителя к нагревательным приборам.
4. Обратка теплоносителя от нагревательных приборов
5. Радиаторы отопления.
6. Система теплый пол.
7. Бойлер косвенного нагрева
8. Фильтр грубой очистки котловой воды от взвешенных веществ на линии обратки.
9. Обратный клапан на линии обратки.
10. Циркуляционные насосы: по магистральному трубопроводу, в контуре теплого пола и бойлера косвенного нагрева.

Требования к котельной на солярке

Есть универсальные требования к установке дизельной котельной под отопление. Правила касаются:

• котельной – т.е. помещения, в котором будет стоять котёл;
• норм, которые связаны с монтажом и эксплуатацией дизельного агрегата;
• правильного подключения дымоотводящей системы;
• соблюдения норм пожарной безопасности;
• норм экологии, которые указаны в СанПиН.

Помимо этого, дизельный котёл должен быть:

1. Автоматизированным – обеспечиваться контролем, автоматикой, подключаться к датчикам и термостатам, что обеспечивают работу в автономном режиме без постоянного надзора владельца.
2. Безопасным – котёл должен подключаться в соответствии с правилами пожарной и экологической безопасности. Можно подключить котлы, насосы и датчики, которые соответствуют нормам Ростехнадзора и имеют сертификаты, что подтверждают проверку.

Помещение с дизкотлом должно соответствовать определённым нормам:

1. Агрегаты мощностью до 60 кВт размещают во внутреннем помещении жилого дома и обязательно отделяют другие помещения перегородкой из негорючего материала. Системы от 60 до 350 кВт монтируются в котельной, которая организуется отдельно.
2. В комнате с котлом делают проточно-вытяжную вентиляцию. Обязательно наличие окон с проветриванием.
3. Стены и пол должны быть облицованы негорючими стройматериалами: керамической плиткой или штукатуркой. Потолок необходимо обшить гипсоволоконной плитой.
4. Оконные проёмы в котельной должны быть определённой ширины, которую рассчитывают исходя из производительности отопительного оборудования.

Отдельно определяется категория котельного помещения промышленного типа (больше 60 кВт). По завершению монтажа приглашают специалиста МЧС, который классифицирует помещение по действующим правилам. Зачастую присваивают категорию пожарной безопасности «Г».

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Автоматизация котельной

Насосная группа в БМК

Технологические котловые процессы, характеризуются взаимосвязанными параметрами рабочих сред: давлением пара, воды, газа, разряжением в топке, количеством первичного воздуха, питательной воды и газа.

Система защиты котельных обеспечивает:

• регулировку тепловых процессов;
• контроль в водяном, воздушном и топливных системах;
• управление технологическими процессами;
• сигнализацию об аварийном состоянии котлоагрегата.

Она может быть частичной, регулирующей только некоторые этапы производства и комплексной, когда обслуживание оборудования осуществляется без персонала.

Основные задачи автоматизации:

1. Регулировка объема воздуха и топлива, в соответствии с режимными картами по нагрузке котлагрегата.
2. Обеспечения тяги в топочном устройстве и на выходе из парогенератора.
3. Подпитка котловых труб водой.
4. Регулировка параметров пара и горячей воды.

Различают система автоматики:

1. С регулировкой по отклонению параметров, то есть управление зависит от изменения контролируемого параметра.
2. Непрерывного действия, при изменении контрольного значения регулирующий орган воздействует на параметр плавно.
3. Многопозиционное регулирование — система выбирает одно из возможных положений – включено/включено.
4. Прямого воздействия с использованием энергии контролируемой среды.
5. Непрямого воздействия с использованием энергии внешнего источника (электро, пневмо, гидро).

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

• Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
• Отдельно стоящая котельная должна иметь объем помещения не менее 15 м3. К полученному результату плюсуют по 0,2 м3 на каждый кВт мощности, задействованный в обогреве жилища.
• Потолки. Высота – от 250 см.
• Площадь остекления. Ее определяют по формуле 0,03 м2/1 м3 объема постройки.
• Окно. Обязательно обладает форточкой или фрамугой.
• Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
• Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
• Двери. Допускается использование только неусиленных конструкций на слабых петлях.
• Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Схема обвязки

Напор насоса можно игнорировать. Даже его минимума хватает для большинства домов вменяемой площади. К сведению: циркуляция воды или пара по системе обогрева девятиэтажного дома обеспечивается при напоре всего 2 м. Циркуляционные насосы обычно ставят до котла по движению теплоносителя. Если планируется использовать хотя бы периодически еще и естественную циркуляцию, насос придется врезать не на разрыве розлива, а параллельно ему; врезки разделяют шаровым краном, вместо которого иногда применяют имеющий ничтожное сопротивление обратный клапан.

В закрытых отопительных системах обязательно есть:

• бак расширения с мембраной;

• клапан предохранения (и дренажная трубка при нем);

• автоотводчик воздуха;

• манометр.

Из каких элементов состоит котельная
