Последовательность выполнения работ

Строительство навеса осуществляется так:

на дне каждой выемки формируется дренирующая подушка толщиной 10 – 15 см: насыпают песок и затем щебень, тщательно трамбуют;
далее в выемки устанавливают пластиковые трубы, соответствующие им по диаметру;
устанавливают в выемки стойки, добиваясь при помощи отвеса строго вертикального положения. С одной стороны стойки должны быть выше — этим обеспечивается уклон ската для стока воды;
в выемках стойки укрепляют клиньями или подпорками;
заливают в выемки бетон (пластиковые трубы играют роль опалубки и гидроизоляции);
сверху опоры скрепляют горизонтальными прогонами — они называются верхней обвязкой. Прогоны по длинным сторонам попутно играют роль мауэрлатов: на них ложатся стропила. В металлической конструкции все соединения выполняются электросваркой. В деревянной — саморезами или гвоздевым боем;
укладывают на мауэрлаты стропила. В металлической конструкции они имеют вид ферм — их предварительно сваривают на земле;
поперек стропил приваривают или набивают обрешетку — металлопрофиль или бруски небольшого сечения (определяется расчетом);
настилают кровельное покрытие. Все материалы, кроме поликарбоната, укладывают с нахлестом, двигаясь от нижней точки ската к верхней.

Поликарбонат монтируют без нахлеста — листы стыкуют при помощи специального профиля. Он состоит из базовой части, прикручиваемой к стропилу, и защелки, прижимающие стыкуемые листы.

Навес из поликарбоната

Профнастил, металлочерепица и поликарбонат крепятся к обрешетке саморезами с прокладками. Ондулин — специальными гвоздями или саморезами, с прокладкой оснащенной крышечкой. Битумная черепица — гвоздями, закрываемыми лепестками соседнего гонта. Рулонные материалы приклеивают мастикой.

Сотовый поликарбонат размещают ребрами жесткости вдоль ската — тогда сконденсировавшаяся влага будет вытекать из ячеек. Торцы заклеиваются лентами и затем закрываются заглушками. На нижнем торце используется перфорированная лента — она пропускает вытекающую влагу.

При монтаже соединительного профиля между ним и поликарбонатом оставляют зазор для свободного расширения пластика. Также требуется оставлять зазоры между саморезом и краями крепежного отверстия, для чего диаметр последнего делают на 2 – 3 мм больше диаметра самореза.

Возведение конструкции

Работы по установке производятся поэтапно:

До того, как сделать навес из труб, сначала подготавливают фундамент.
Затем отмеряют и нарезают материалы, перечисленные в чертеже.
Изготавливают фермы.
У конструкции собирают боковые стенки.
Соединяют кровельные фермы и готовые секции.
Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
Обрабатывают защитными составами металлические поверхности.
Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
Обрезают лишнее кровельное покрытие.
Наводят порядок на прилегающей территории.

В свободное пространство заливают раствор цемента. Боковые стенки собирают одним из выбранных способов, соединяя фермы и столбы, которые служат опорой. Если строится односкатный навес, тогда боковые секции монтируют на основание до момента установки кровельных ферм.

Монтаж каркаса для придомового навеса

Помимо двух или более опор, забетонированных в земле, нести вес конструкции будет стеновая опора. Как правило, это брус, закреплённый анкерами на несущей стене соседнего строения. Односкатный навес предполагает, что высота вертикальных труб будет несколько ниже стенового бруса. Это необходимо, чтобы постройка имела уклон.

Также каркас навеса состоит из:

Мауэрлата — горизонтальной перекладины, которая располагается на вертикальных опорах конструкции, параллельно стеновому брусу.
Стропил — поперечных балок, которые укладываются с одной стороны на стеновую опору, с другой — на мауэрлат.
Обрешётки — тонких реек, которые располагаются сверху стропил параллельно мауэрлату и стеновому брусу. На них в дальнейшем будут крепиться листы профнастила. Поэтому рейки желательно сварить так, чтобы ячейки соответствовали ширине листа.

Совет. Обрешётку делают на земле, а затем поднимают и крепят на высоте. Для угловых планок обычно применяют металлическую трубу 40х60 мм, для промежуточных — 30х50 мм. Перед поднятием на высоту покрасьте сетку, чтобы предупредить коррозию.

Виды опорных конструкций

Характер опорных конструкций зависит от конфигурации и величины постройки, хотя в основном используется 4 опоры в виде столбов из металла, которые скрепляются между собой по периметру элементами из металла. В зависимости от конструкции, расстояние между опорами выбирается в полтора метра, для большей надежности. Возможны следующие варианты опорных конструкций:

Из камня.
Из бетона.
Из металла.
Из дерева.
Из кирпича.

В любом случае придется раскошелиться, поскольку любые варианты требуют серьезных капитальных вложений. Понадобятся не только опоры, но и элементы для связи, а также каркас для крыши

Очень важно правильно подобрать толщину опор из металла, чтобы они гармонично смотрелись на общем фоне. Конструкция из металла хороша тем, что в дальнейшем упрощается уход. Навес с опорными столбами из 8-миллиметровой металлической трубы

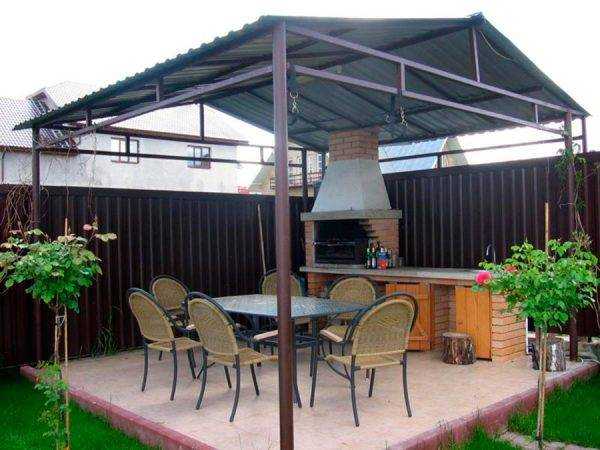

Навес с опорными столбами из 8-миллиметровой металлической трубы

Добротный большой навес потребует значительной площади, а также применения специальной строительной техники и оборудования. Без дополнительной помощи вряд ли можно обойтись даже при установке опор. Если использовать дополнительные строительные материалы, обшив навес, допустимо получить вариант защищенной конструкции, в виде гаража.

Как правило, выбираются трубы, диаметром 8 и больше сантиметров. Их заливают бетонным раствором, а также покрывают антикоррозийными составами.

Опоры из кирпича, из камня или из бетона неплохо смотрятся и не требуют дополнительных мер по защите, при этом их долговечность составляет десятилетия. Применение дерева считается более дешевым вариантом несмотря на то, что дерево требует качественной защиты и не отличается долговечностью. Крыша не обязательно делается из того же материала, что и колонны. Подобный подход позволяет иметь уникальную конструкцию, где сочетаются не сочетаемые элементы конструкции. Как правило, каждый хочет уйти от шаблонов, чтобы получить свою, уникальную постройку.

Опоры из дерева

Деревянные опорные конструкции устанавливаются без привлечения спецтехники и зачастую можно обойтись одним помощником, вырыв ямы предварительно самостоятельно или наняв одного работника.

Деревянные конструкции обладают одним существенным недостатком – боятся влаги. Чтобы увеличить их срок службы, конструкции из дерева необходимо обрабатывать антисептиками, причем подобные действия приходится проводить регулярно, каждый год. Естественно, что в качестве опор подойдут исключительно твердые породы деревьев.

Вариант столбов из дерева

Если обратить внимание на таблицу, то можно сделать правильный выбор:

Порода	Твердость (по Бринеллю)	Плотность (кг/м3)	Примечание
Береза	3,0	600	Стабильность средняя. Со временем цвет станет глубже.
Лиственница	2,6	500	Через несколько лет появится налет серого цвета. Потребуется регулярная обработка.
Дуб	3,7	700	Через пару лет дерево станет темнее.
Ясень	4,0	700	Быстро выцветает. Исправит положение обработка пропиткой два раза в год.
Груша	3,3	680	Через пару лет появится красноватый оттенок. Если дом из красного кирпича, будет смотреться органично.
Вишня	3,0	580	Отличная стабильность. В будущем цвет станет более глубоким.
Сосна	3,5	550	Отличается повышенной стабильностью. Практически не меняет цвет.

Выбирая элементы конструкции из дерева, очень важно понимать, что после нескольких лет эксплуатации строительные элементы из дерева будут иметь совсем другой вид. При наличии трещин, следует понимать, что дерево со временем рассохнется. Наилучшее сочетание таких факторов, как цена и качество, имеют такие породы, как сосна и лиственница

Наилучшее сочетание таких факторов, как цена и качество, имеют такие породы, как сосна и лиственница.

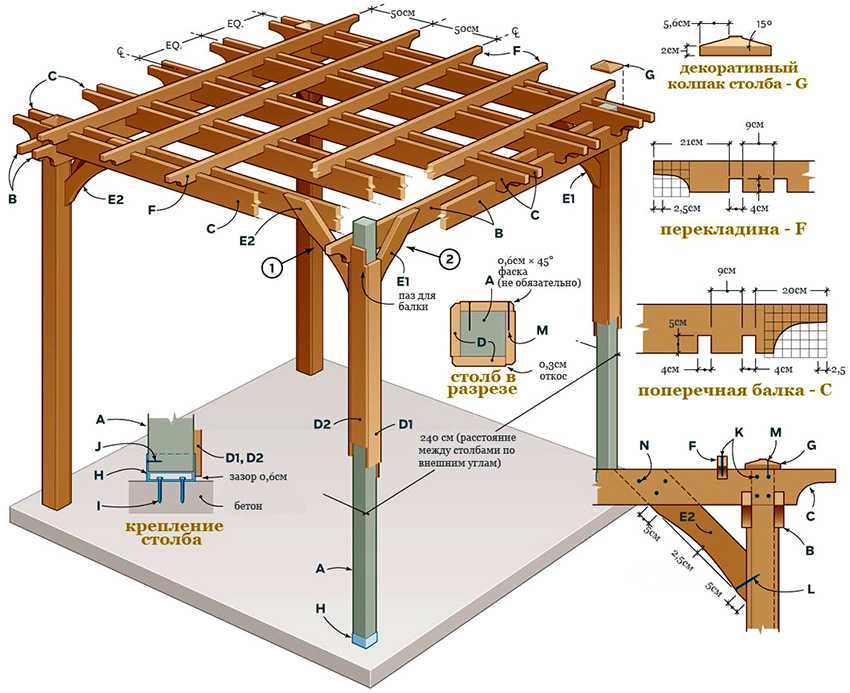

Стандартная вариация открытого навеса из дерева

Важно знать! Особенно подвержена внешним воздействиям та часть опоры, которая вкапывается в землю. Чтобы продолжить срок службы, эту часть просмаливают или закрывают специальным материалом с пропиткой

Какой профнастил выбрать?

На навес желательно укладывать профлист с большей несущей способностью — НС35 или даже НС44, если в регионе часто бывают очень снежные зимы. Такой профнастил хорошо держит нагрузку и под него не нужна сплошная обрешетка. Профлист С21 и С20 также можно положить на крышу навеса, но только при большом уклоне. Популярный бюджетный профнастил С8 и С10 для навеса не подходит, поскольку у него слишком маленькая несущая способность.

Длина листов должна быть на 100 мм больше, чем ширина ската. Это позволит уложить их без поперечных стыков, что увеличит надежность крыши. Поскольку любой завод выпускает профнастил длиной до 6 метров, а некоторые — и до 12 метров, проблем с этим возникнуть не должно.

И последнее: не переплачивайте за покрытие. Профлист с полиэстеровым покрытием отлично подходит для любых построек на участке: он намного долговечнее оцинкованной стали и прослужит 20–25 лет. Учитывая, что навес под машину из металлопрофиля — не самое ответственное строение, укладывать на его крышу дорогой профнастил с защитным слоем из пурала или PVDF нет никакого смысла. В конце концов, это не крыша дома или облицовка — отслуживший свое профилированный лист на навесе очень легко заменить.

Этап VI. Устройство кровельного пирога

Что представляет собой изоляция? Прежде всего, это – гидроизоляционная пленка, которая находится прямо под кровельным покрытием. Главная задача – не дать попасть влаге после дождя или от талого снега через проблемные места в кровельном покрытии.

Если таковая планируется, делать вы все будете в такой последовательности:

Шаг 1. На готовые лаги навеса настелите пароизоляционную пленку и прибейте ее при помощи гвоздей или строительного степлера.
Шаг 2. Уложите на пленку теплоизоляцию.
Шаг 3. Накройте все это еще одной пленкой – гидроизоляционной. Также прибейте ее к лагам.
Шаг 4. Поверх прибейте контобрешетку и кровельное покрытие.

Вентиляция такой крыши обязательна. Принудительная, если вы установите специальный вентилятор или же естественная, если правильно расположить слуховое окошко или оставив обязательный промежуток между гидроизоляционной пленкой и утеплителем для того, чтобы воздух забирал из него капельки влаги.

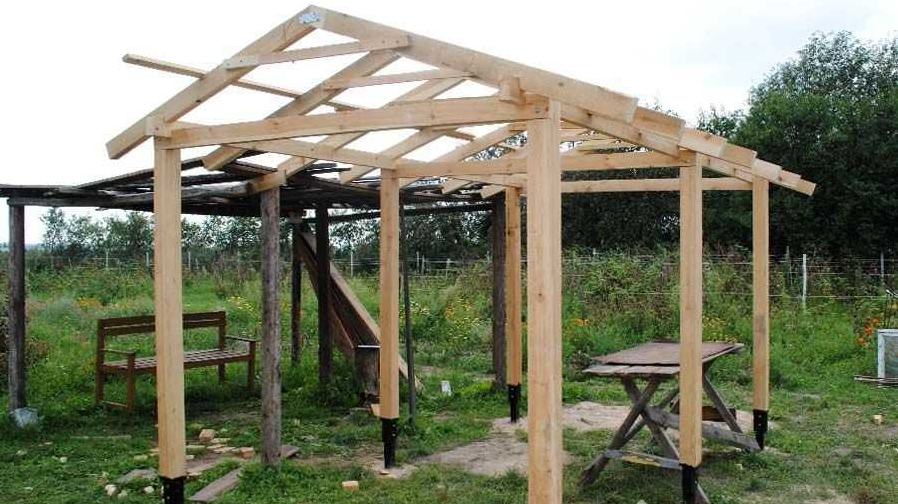

Навес из бруса своими руками

Перед монтажом навеса из бруса нужно подготовиться:

Выкосить траву на самом участке, на котором будет поставлен навес.
Завезти все материалы на участок, подготовить инструменты: мотобур, шуруповерт, электролобзик, строительный уровень.
Обработать весь брус антисептиком и огнезащитой. Потом — пропиткой для защиты от влаги и ультрафиолета. Это обязательный этап, иначе каркас навеса из бруса долго не простоит.

В качестве материала для каркаса лучше всего подходит лиственница. По сравнению с дубом она значительно дешевле, а по стойкости к разрушению при наружном монтаже это сопоставимые материалы. Для экономии можно использовать сосну или ель, но такой каркас прослужит намного меньше, особенно если речь об опорных столбах.

В качестве опор для деревянного навеса обычно используют брус 150×150 мм. Опоры заглубляют на глубину промерзания грунта в местности, чтобы обеспечить устойчивое закрепление стоек в грунте. Устанавливают их так:

Снимают верхний слой грунта по периметру навеса. Это слой почвы около 10 см толщиной.
Делают скважины для установки опор по углам и с шагом 1,8-2,5 м по боковым сторонам. Глубина скважин как минимум на 15 см больше глубины промерзания грунта.
Часть опорных столбов, которая будет погружена в грунт, и еще 100 мм сверху обрабатывают битумной мастикой для лучшей защиты от влаги.
На дно скважин насыпают песчано-гравийную смесь слоем 10-15 см и утрамбовывают ее.
На песчаную подушку ставят стойки, фиксируют их строго вертикально и бетонируют.
Возле столбов бетон выравнивают мастерком так, чтобы получился небольшой холмик, который будет отводить влагу. После этого оставляют опоры минимум на неделю, чтобы бетон набрал прочность.
После застывания бетона между ним и деревянным столбом появится щель. Ее нужно заполнить любым герметиком, стойким к ультрафиолетовым лучам.

Готовые опоры срезаются в уровень.

На деревянные стойки монтируют стропильную систему:

укладывают мауэрлат;
для двускатных крыш на мауэрлаты ставят брус-затяжку, который используют в качестве опор для стоек конька;
устанавливают стропильные ноги из досок толщиной не менее 40 мм и шириной от 150 мм с запилом на 1/3 ширины;
на стропила набивают обрешетку с нужным шагом;
на обрешетку крепят кровельное покрытие.

Все элементы стропильной системы скрепляются стальными уголками или пластинами и гвоздями.

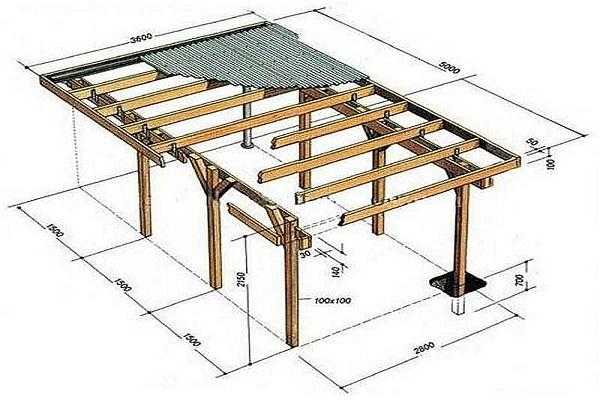

Односкатная крыша своими руками — чертежи и фото

Односкатная кровля может иметь различное исполнение. В зависимости от угла наклона принято выделять:

1. Плоские. Формируемая плоскость образуется с горизонтом угол не более 5 градусов;

2. Малоуклонные. Их угол с горизонталью находится в интервале 5 – 10 градусов;

3. Крутоуклонные. У таких конструкций скат образует с горизонтальной поверхностью угол более 30 градусов.

Два первых вида предъявляют повышенные требования к процессу устройства. Должна быть качественная изоляция поверхности и предусмотрен отводы воды.

Учитывая, что наклон ската сравнительно небольшой, снег на такой кровле сначала хорошо задерживается, формируя толстый слой, а затем начинает таять снизу. Тепло для этой цели генерирует сам дом.

Чистовая отделка

Финишный этап включает в себя монтаж пола и декорирование беседки. Навес, изготовленный из древесины, может не иметь пола. Необходимость этого покрытия определяется функциональным назначением конструкции. Например, если деревянный навес был построен в качестве автостоянки, то тогда желательно выложить пол из плитки. В случае, если беседка была изготовлена исключительно для отдыха, то тогда можно оставить все как есть.

Обратите внимание! Если пол выполнен из деревянного материала, то тогда нельзя располагать на нем мангал без дополнительной защиты. В том месте, где располагается источник огня можно застелить плитку или же положить металлический лист и зафиксировать его саморезами.

Быстрый способ организовать пол – залить периметр бетонным раствором

Также пол можно выполнить из обрезной доски. Беседку можно задекорировать искусственными растениями. Также необходимым моментом является проводка электричества. В этом случае навес можно украсить несколькими светильниками

Быстрый способ организовать пол – залить периметр бетонным раствором. Также пол можно выполнить из обрезной доски. Беседку можно задекорировать искусственными растениями. Также необходимым моментом является проводка электричества. В этом случае навес можно украсить несколькими светильниками.

Как мы видим, в самостоятельном строительстве навеса присутствует множество важных нюансов, но выполнить эту работу не так уж и сложно. Желательно, чтобы навес подходил под общий декор дачного участка и гармонировал с главным зданием. Чтобы построить навес на даче своими руками, обязательно рекомендуется изучить соответствующие видео, а также фото конструкций на разных этапах строительства.

А какие хитрости строительства навеса на даче своими руками знаете вы?

Шатры — тканевые, разборные, «улетающие»

Самый дешевый и простой в реализации вариант — это купить разборную беседку-шатёр, установить его на участке и забыть про него до того момента, пока он не порвется, не пойдет снег либо не унесёт ветром и так далее.

Далеко не всегда подобная покупка себя оправдывает, мороки с шатрами много, так как его конструкция крайне ненадежна.

Лишь при некоторых условиях шатёр будет стоять нормально и приносить радость хозяевам, например, в саду (как бы это смешно ни звучало).

Деревья частично прикроют беседку от ветра и дождя, шатер упрется в ветки или ствол, что не даст ему никуда «убежать», в результате чего сооружение будет надежно закреплено и защищено со всех сторон. В данной ситуации в ней действительно можно сидеть и кайфовать от отдыха.

С другой стороны, хочется задать вопрос, зачем закрываться от всей этой природной красоты, когда ради неё беседка и возводится? Что лучше, закрыться от атмосферных явлений и быть в защите или, наоборот, сделать открытым постройку и наслаждаться порывами ветра и лучами солнца?

Вопросы оставлю открытыми. Возможно, кто-нибудь из посетителей сайта захочет подискутировать на данную тему.

Односкатная крыша для беседки или гаража

Чаще всего подобная конструкция выбирается для гаража или беседки. После того, как стены полностью возведены, начинаются монтажные работы:

1. На стену укладывается слой гидроизоляции и мауэрлат;

2. Устанавливаются стропила, предварительно делаются запилы для монтажа торцевой доски. Элементы фиксируются с помощью металлического уголка;

3. Натягивается гидроизоляционная пленка. Вдоль каждой стропилы крепится контробрешка. Поперек стропил монтируется обрешетка. Доски обрешетки подрезаются в размер;

4. Сверху на обрешетку укладываются листы профнастила. Устанавливается торцовочная доска.

Параметры ручного аппарата

Производством данного оборудования занимаются много импортных и отечественных компаний. До последнего времени потребители отдавали предпочтение только лишь зарубежному производителю, однако на сегодняшний день стали появляться достойные образцы отечественных производителей.

Стоимость ручного листогиба зависит от его технических характеристик и конструкции. Самой распространенной конструкцией считается поворотная с гибочной балкой, к тому же она имеет и наименьшую стоимость. Один работник с помощью этого аппарата способен изготовить профнастил из листа металла с толщиной до 1 мм или алюминиевого листа с толщиной до 1,25 мм.

Показатель угла сгибания ручного листогиба составляет 180°, этого более чем достаточно для того, чтобы изготовить самые востребованные и распространенные изделия из стального листа. Длина станины аппарата составляет от 120 до 450 см, чем длиннее станина, тем больше будет функциональных возможностей у станка, появится возможность производить вытянутые конструкции. По мнению специалистов, в большинстве случаев вполне достаточно длины станины около 200 см.

Ручной листогиб также может комплектоваться дополнительным оборудованием — режущим приспособлением. Данная опция несущественно удорожает станок, но дает серьезный эффект с экономической стороны за счет повышения скорости производства.

Таким образом, преимуществом гибочного аппарата является его низкая цена, высокая мобильность и неприхотливость в обслуживании. С помощью станка можно не только гнуть профнастил, но и производить востребованную и современную продукцию, которая при любых обстоятельствах будет иметь спрос как в городе, так и в различных регионах страны. В конечном результате ручной листогиб может действительно быть основой доходного бизнеса, который выйдет на рентабельность через какие-то считанные месяцы.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

Менее 10 градусов – выбирают рулонные материалы;
От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Подготовка

Перед началом строительства навеса из древесины, необходимо определиться с тем, где он будет находиться. Подобрать место на участке для такого сооружения несложно, если территория имеет достаточное количество свободного пространства. Для небольших участков специалисты советуют подбирать чертеж малогабаритного навеса.

Для строительства подобной конструкции используются деревянные брусья и доски.

Внимание! Опорные стойки — основа конструкции, поэтому рекомендуется подобрать для них брусья, изготовленные из прочных пород древесины. Наиболее доступным вариантом являются сосновые балки

Особенности проектирования и расчёты

Как выбрать проект стропильной системы для дома с односкатной крышей

Как уже говорилось, для односкатной крыши, в зависимости от характера несущих стен и пролета, можно выбрать разные типы стропил и узлы их крепления.

Для пролетов до 4,5 м (гаражи, подсобные строения, пристройки, веранды и прочее) однозначно стоит выбрать самый простой и удобный способ – опирание на две несущие стены через мауэрлат.

Кирпичная стена, мауэрлат из бруса по гидроизоляции, крепление с помощью выпиленных пазов и уголков

Более детально данный вариант крепления и другой (справа) с продольным стягивающим брусом, на шпильках

При этом для упрощения конструкции рекомендуют интересный способ крепления – с мауэрлатами только по опорным стенам, без увязки бруса в четырехугольник.

Если строение деревянное, идет врубка стропила в верхний венец или также в мауэрлат (при каркасной конструкции). Для бревенчатой постройки выполняются пропилы под стропильные ноги в верхнем бревне (как на фото внизу).

Техническая сторона вопроса – проекты, схемы, чертежи, расчеты

Частые ошибки и рекомендации

Чаще всего ошибки бывают в таких случаях:

Отсутствие проекта и чертежей. Собирая конструкцию «на глаз», можно допустить ряд технологических неточностей, что негативно повлияет на срок службы сооружения. К примеру, могут быть неправильно выбраны расстояния между балками и фермами. Также ошибки приводят к отслоению сварных швов из-за температурных напряжений (зимой металл сужается, летом – расширяется).
Расположение паро- и гидроизоляционных слоев в кровельном пироге. Первый должен располагаться снизу, на основной обрешетке. Второй (гидроизоляционный) – сверху, на контробрешетке.

Если их перепутать местами, влага будет проникать внутрь кровельного пирога и скапливаться там, оказывая негативное воздействие на деревянные элементы стропильной системы.
Неправильная укладка гидроизоляции. Листы должны располагаться внахлест, а не впритык. Чтобы исключить попадание влаги в стыки, следует использовать строительный скотч – клейкую ленту, которая будет герметизировать места соединений гидроизоляционных листов.

Типы гнутого профнастила

Учитывая принцип производства, поперек можно гнуть профнастил с любой высотой волны. Но на практике разнообразие арочного металлопрофиля сильно ограничивается спросом — станок для гибки профлиста не может одновременно работать со всеми его марками. На российском рынке есть две марки такого профилированного листа: С18ПГ

иС44ПГ .

Маркировка гнутого профлиста расшифровывается следующим образом:

Первая буква — тип профнастила (С — стеновой);
Следующие два числа — высота волны в миллиметрах (18 и 44 мм соответственно);
Аббревиатура ПГ — указание на арочную форму (продольно-гнутый).

После аббревиатуры ПГ через дефис указывают рабочую ширину листа и толщину металла в миллиметрах.

Продольно-гнутый стальной профиль С18ПГ — классический отделочный материал с небольшой несущей способностью. Он подходит для строительства зданий в регионах с небольшой снеговой нагрузкой, а также в качестве внутренней стороны сайдинг-плиты.

Сэндвич-панель из гнутого профнастила

Профиль С44ПГ, напротив, обладает хорошей несущей способностью, немногим уступая по ней несущим маркам профнастила. Особенно при большой — до 0,9 мм — толщине стали.
