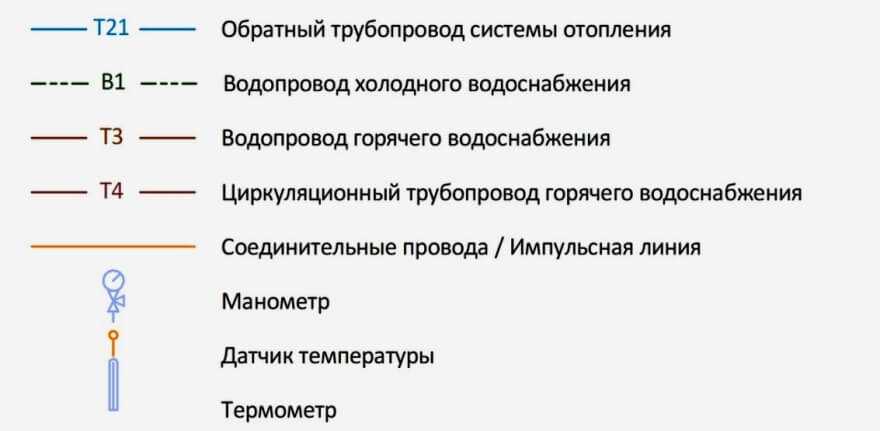

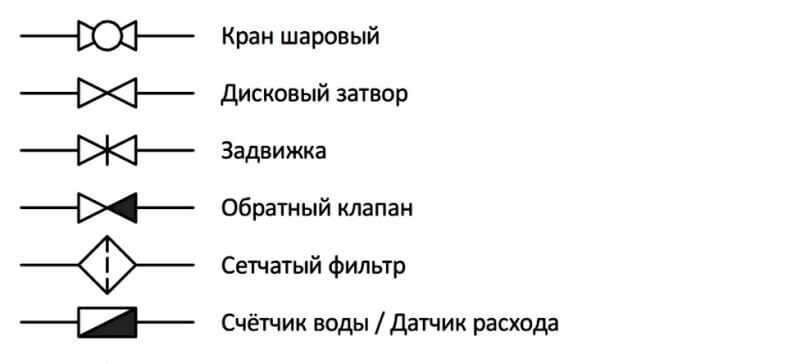

Принципиальная схема котельной и отдельных элементов

Системы дымоотвода

Система дымовентиляции котельной служит для создания разряжения в газовом тракте котлоагрегата и выводе дымовых газов из котла в атмосферу . Она состоит и дымососа, вентилятора, дымоходов и дымовой трубы.

Контрольно-измерительные приборы и автоматика безопасности (КИПиА) предназначены для контроля за работой установки по режимным картам, регулировки нагрузки котла и обеспечения безопасной эксплуатации оборудования.

Во всех современных котлоагрегатам установка КИПиА является обязательным требованием, в соответствии с нормами и правил по эксплуатации котельных установок.

Защита котельного оборудования срабатывает с включением звуковой и световой сигнализации для оповещения оперативного персонала.

Параметры защиты КИПиА:

• отрыв факела в котле;
• высокое давление пара, газа, воды;
• низкое разряжение в топке котла;
• отключение электроэнергии;
• низкий уровень воды в котле;
• низкое давление воздуха, воды и газа.

При срабатывании сигнализации, через короткое время, если оперативный персонал не исправил сбой, котел останавливается системой КИПиА, через принудительное отключение подачи газа в топку.

Виды промышленных котельных установок

Промышленные газовые котлоагрегаты классифицируются по мощности на агрегаты малой, средней и большой мощности. К первой группе относятся водогрейные, паровые и конденсационные генераторы, мощностью до 20 МВт и КПД до 96 %. Обычно их применяют для теплоснабжения небольших предприятий.

Для комплексного теплоснабжения с выдачей нагрузки по отоплению, горячему водоснабжению и вентиляции предприятия устанавливают котельные с суммарной мощностью до 100 МВт.

Такое оборудование устанавливается на больших квартальных котельных, способных обеспечить теплом не только промышленных, но и жилищно-бытовых потребителей. Для снабжения горячей водой и паром крупных заводов и районных городских предприятий тепловых сетей используют газовые котлы с мощностью от 600 МВт.

По назначению газовые котельные на предприятии подразделяются:

1. Отопительные – для централизованного снабжения на нужды отопления, вентиляции и ГВС бытовых и промышленных потребителей;
2. Производственные – для технологического обеспечения теплом в виде пара и горячей воды промпредприятий.
3. Отопительно-производственные – для комплексного снабжения теплом систем теплоснабжения и технологических процессов.
4. По схеме котельные делятся на закрытого типа, когда вся сетевая вода по магистральным тепловым сетям возвращается обратно к источнику и открытую систему, когда часть горячего теплоносителя потребляется на технологические или бытовые нужды.
5. В промышленности технологическими потребителями тепловой энергии в виде пара являются бумажные, химические и металлургические производства, нефтехимические комплексы, ректификационные и химические реакторы, сорбционно-десорбционной агрегаты процесса газа очистки, гальванические линии и устройства для ламинирования поверхностей.

Перспективным направлением стала установка комбинированных котельных пароводородных котельных, автономных блок-модулей, крышных систем теплоснабжения.

Хорошими мобильными системами считаются блок-модульные, собираемые на заводе и транспортируемые к месту установки в собранном виде.

На месте запуск таких систем проходит по ускоренной программе «под ключ», учитывая, что монтаж и наладочные работы выполнены на производстве.

Приборы водяного отопления

В качестве обогревательных элементов помещений могут выступать:

• традиционные радиаторы, устанавливаемые под оконными проемами и возле холодных стен, например, с северной стороны здания;
• трубные контуры напольного обогрева, иначе – теплые полы;
• плинтусные обогреватели;
• внутрипольные конвекторы.

Водяное радиаторное отопление – самый надежный и дешевый вариант среди перечисленных. Установку и подключение батарей вполне реально выполнить самому, главное, — верно подобрать количество секций по мощности. Недостатки – слабый прогрев нижней зоны комнаты и расположение приборов на виду, что не всегда согласуется с дизайном интерьера.

Все имеющиеся в продаже радиаторы делятся на 4 группы по материалу изготовления:

1. Алюминиевые – секционные и монолитные. На самом деле отливаются из силумина – сплава алюминия с кремнием, являются наиболее эффективными по скорости прогрева.
2. Биметаллические. Полный аналог алюминиевых батарей, только внутри предусмотрен каркас из стальных труб. Сфера применения – многоквартирные высотные дома с центральным теплоснабжением, где теплоноситель подается с давлением свыше 10 Бар.
3. Стальные панельные. Сравнительно дешевые радиаторы монолитного типа, сделанные из листов штампованного металла плюс дополнительное оребрение.
4. Чугунные секционные. Тяжелые, теплоемкие и дорогие приборы с оригинальным дизайном. Из-за приличного веса некоторые модели оснащаются ножками – подвесить такую «гармошку» на стену нереально.

По востребованности лидирующие позиции занимают стальные приборы – они недороги, а с точки зрения теплопередачи тонкий металл мало уступает силумину. Следом идут алюминиевые, биметаллические и чугунные обогреватели. Выбирайте, какие вам больше нравятся.

Конструкция теплых полов

Система напольного обогрева состоит из таких элементов:

• греющие контуры из металлопластиковых либо полиэтиленовых труб, залитые цементной стяжкой или уложенные между лагами (в деревянном доме);
• распределительный коллектор с расходомерами и термостатическими вентилями для регулирования расхода воды в каждой петле;
• смесительный узел – циркуляционный насос плюс клапан (двух— или трехходовой), поддерживающий температуру теплоносителя в диапазоне 35…55 °C.

Узел подмеса и коллектор соединяются с котлом двумя магистралями – подающей и обратной. Нагретая до 60…80 градусов вода порциями подмешивается клапаном в контуры по мере остывания циркулирующего теплоносителя.

Теплые полы – самый комфортный и экономичный способ обогрева, хотя затраты на монтаж в 2—3 раза выше устройства радиаторной сети. Оптимальный вариант отопления изображен на фото – напольные водяные контуры + батареи, регулируемые термоголовками.

Теплые полы на стадии монтажа — раскладка труб поверх утеплителя, крепление демпферной полосы для последующей заливки цементно-песчаным раствором

Конвекторы плинтусные и внутрипольные

Обе разновидности обогревателей похожи конструкцией водяного теплообменника – медного змеевика с насаженными тонкими пластинами – ребрами. В напольном исполнении греющая часть закрыта декоративным кожухом, внешне напоминающим плинтус, сверху и снизу оставлены зазоры для прохождения воздуха.

Теплообменник внутрипольного конвектора установлен в корпусе, находящемся ниже уровня чистого пола. Некоторые модели комплектуются малошумными вентиляторами, повышающими производительность обогревателя. Теплоноситель подается по трубам, уложенным скрытым способом под стяжкой.

Описанные приборы удачно вписываются в дизайн помещения, а подпольные конвекторы незаменимы возле прозрачных наружных стен, целиком сделанных из стекла. Но рядовые домовладельцы не торопятся приобретать эти приборы, поскольку:

• медно-алюминиевые радиаторы конвекторов – удовольствие не из дешевых;
• для полноценного обогрева коттеджа, расположенного в средней полосе, придется ставить обогреватели по периметру всех комнат;
• внутрипольные теплообменники без вентиляторов малоэффективны;
• те же изделия с вентиляторами издают тихий монотонный гул.

Прибор плинтусного обогрева (на фото слева) и внутрипольный конвектор (справа)

Правила эксплуатации

После установки котла производится первый его запуск, который отличается достаточно сложным процессом. Он четко сопряжен с серьезными правилами и серьезными инструкциями.

Перед растопкой котельной, если она находится на дизельном или твёрдом топливе, необходимо осмотреть ее на наличие поломки и рабочей готовности.

1. Нужно обследовать пароперегреватель, воздушный подогреватель, оббивку коллектора и подвод воды, а также все составляющие в водонагревательной системе.
2. Все сторонние предметы, мусор из топки и газоходов должны быть утилизированы.
3. Также нужно осмотреть, нет ли заглушек на газопроводе, паровой, водяной или дренажных линиях.
4. После ревизии дополнительного оборудования его необходимо запустить в холостую работу, во время этого не должно быть звуков вибрации или стука. Если возникнут поломки во время ревизии, их необходимо устранить до запуска котла.
5. Перед первым розжигом нужно открыть запорные и индивидуальные шиберы, а направляющие механизмы вентилятора закрыть вместе с дымососом.

Во время работы на автоматических водогрейных котельных обязательно должен присутствовать специалист, контролирующий расход топлива, состояние давления и градусы в котле. Для нормальной работы обязательным является химводоподготовка, а также контроль соответствующего питания системы водой. Подача воды в котел происходит ручным или автоматизированным методом. Контроль за питанием ведется оператором по данным приборов, указывающим на степень воды в барабане.

Для учета в котельной предусмотрен специальной журнал, который контролирует водоподготовку, показатели результатов анализа воды, исполнение сроков продувки котлов и работ по ремонту оборудования. У котлов с производительностью меньше 0,7 т/ч должна быть регулярная чистка, если толщина накипи составляет 5 мм.

Нельзя оставлять водогрейные котельные без присмотра до полного окончания горения в топке, удаления из неё отходов топлива и снижения давления до нуля. Нельзя допускать к оборудованию котельных посторонних людей, если только они не получили разрешение администрации. Помещение, котлы и всё вспомогательное обустройство должны всегда быть в рабочем состоянии и максимальной чистоте. Нельзя держать в здании сторонние и загромождающие предметы. Дверные проемы должны быть свободными, а двери легко открываться.

Перед запуском системы газоходы должны быть проветрены, освещены, защищены от вероятного попадания газовой пыли. Состояние топки и газоходов подтверждается результатом анализа. Если появляются признаки загазованности, в котельной нельзя пользоваться огнем

Обтяжка болтов и зажимов во время работы котла должна проводиться с максимальной предосторожностью, только специальным инструментом, без использования удлиняющих рычагов, при ответственном лице

О том, как сделать котельную, чтобы ее приняла газовая служба, смотрите в следующем видео.

Требования к проектной организации

Работа по проектированию котельной может выполняться только теми проектными организациями, которые обладают допуском СРО и имеют в своем кадровом составе высококвалифицированный аттестованный персонал.

Заказчики, имеющие опыт строительства котельных рекомендуют при подборе проектной компании обращать внимание на такие важные моменты:

1. Наличие реализованных проектов теплоснабжения, желательно в районе возведения проекта.
2. Опыт по работе с контролирующими организациями.
3. Разрешения СРО на проектно – наладочные работы по теплоэнергетическим объектам.
4. Возможность проведения всего комплекса — от проектирования до введения в работу.
5. Возможность выполнения подбора и поставки оборудования, монтажно-наладочных работ и постгарантийного обслуживания.

Чем отличаются принципиальные и развернутые тепловые схемы

Тепловые схемы теплоснабжения бывают принципиальные, развернутые и монтажные. На принципиальной схеме котельной указывают только основное теплосиловое оборудование: котлоагрегаты, теплообменные аппараты, деаэрационные установки, фильтры химической очистки воды, питательные, подпиточные и дренажные центробежные насосы, а также инженерные сети, которые объединяют все это оборудование без конкретизации числа и месторасположения. На таком графическом документе обозначают расходы и характеристики теплоносителей.

На развернутой тепловой схеме отражается размещенное оборудование, а также трубы, с помощью которых они соединяются, с уточнением расположения запорно-регулирующей арматуры, приборов безопасности. В случае, когда нанесение на развернутую теплосхему всех узлов невозможно, то такую ее разъединяют на составляющие части по технологическому принципу. Технологическая схема котельной дает развернутую информацию по установленному оборудованию.

3.2.1. Тепловые схемы котельных с водогрейными котлами и основы их расчета

Чтобы сократить расход питательной воды при непрерывной продувке, применяют двухступенчатое испарение.

Вода из обратной линии тепловых сетей поступает к сетевым насосам.

Для выравнивания режима приготовления горячей воды, а также для ограничения и выравнивания давления в системах горячего и холодного водоснабжения в отопительных котельных предусматривают установку баков-аккумуляторов. К ним же подпиточ-ными насосами из бака подводится вода, компенсирующая потери в сетях.

Задний топочный экран в верхней части топки разрежен и образует так называемый фестон. В данном случае величины пропускной способности соотносятся как 0,5 : 0,7 : 1 : 2. Как запорную арматуру их применяют при диаметрах прохода до мм.

Вместо показанной на схеме дроссельной диафрагмы желательно сделать переход трубопровода на меньший диаметр. Водяные тепловые сети бывают двух типов: закрытые и открытые.

Тепловые схемы могут быть принципиальные, развернутые и рабочие или монтажные. В зависимости от вида теплоносителя котельные подразделяются на водогрейные, паровые и пароводогрейные. Экранные трубы топки находятся в зоне высоких температур, поэтому необходимо интенсивно отводить теплоту с помощью циркулирующей в этих трубах воды. Качество подготовки воды для подпитки открытой системы теплоснабжения должно быть значительно выше качества воды для подпитки закрытой системы, так как к воде горячего водоснабжения предъявляются такие же требования, как к питьевой водопроводной воде. Установленный на обратной линии сетевой циркуляционный насос обеспечивает поступление питательной воды в котел и далее в систему теплоснабжения.

Схемы котельных установок

Схема пароводогрейной котельной состоит из двух контуров: 1 для выработки пара и 2 для выработки горячей воды. Строительство котельных с паровыми и водогрейными котлами экономически целесообразно только при общей теплопроизводительности котельной более 50 МВт. Можно значительно повысить живучесть котельной, если разделить управление. Однако часть золы в виде жидких и тестообразных шлаков вместе с несгорев-шими частицами топлива топочные газы захватывают и выносят из топочной камеры. Количество подмешиваемой воды регулируется клапаном 5 в зависимости от величины тепловой нагрузки.

Тепловые схемы водогрейных отопительных котельных можно разделить по технологии на два вида и несколько подвидов. Для приготовления питательной воды котлов и подпиточной воды тепловой сети предусмотрен один деаэратор. Вакуум в деаэраторе поддерживается за счет отсасывания из колонки деаэратора паровоздушной смеси с помощью водоструйного эжектора. Предварительная обработка воды называется водоподготовкой, а обработанная вода, пригодная для питания котлов, — питательной. ПИД-регулятор путём плавного изменения температуры греющей воды поддерживает постоянной температуру воды на выходах скоростных водоподогревателей.
Котельная в частном доме на 180 кв.м. И теплый водяной пол.

Теплоноситель: вода

В таких установках используется самое дешевое теплоносительное природное вещество – вода. Они вполне годны для того, чтобы обогреть ангар, склад или иное внутренне помещение масштабного уровня. Но вода может создавать внутри системы накипь, которую усовершенствованные модели котлов могут уменьшить, либо очистить.

Такие котлы обычно призваны отапливать:

• склад;
• жилые дома (коммунальными службами);
• производственные помещения (цех, крытые платформы);
• помещения сельскохозяйственного значения;
• овощехранилища или зернохранилища;
• учреждения и административные здания;
• другие крупные объекты и сооружения.

Котел Протон водогреный

Чем отличаются принципиальные и развернутые тепловые схемы

Тепловые схемы теплоснабжения бывают принципиальные, развернутые и монтажные. На принципиальной схеме котельной указывают только основное теплосиловое оборудование: котлоагрегаты, теплообменные аппараты, деаэрационные установки, фильтры химической очистки воды, питательные, подпиточные и дренажные центробежные насосы, а также инженерные сети, которые объединяют все это оборудование без конкретизации числа и месторасположения. На таком графическом документе обозначают расходы и характеристики теплоносителей.

На развернутой тепловой схеме отражается размещенное оборудование, а также трубы, с помощью которых они соединяются, с уточнением расположения запорно-регулирующей арматуры, приборов безопасности. В случае, когда нанесение на развернутую теплосхему всех узлов невозможно, то такую ее разъединяют на составляющие части по технологическому принципу. Технологическая схема котельной дает развернутую информацию по установленному оборудованию.

Типы установок газовых котлов

По типу установки газовых котлов их подразделяют на напольные и настенные. Напольные котлы даже при малых габаритах занимают определенное пространство в помещении, также для напольных котлов необходимо монтировать дымоход. Но если требуется отапливать помещения больших размеров, то напольные котлы являются единственным вариантом, т.к. мощности подобных котлов намного больше, чем настенных.

Котлы газовые напольные, технические характеристики которых способны удовлетворить потребности малых и средних по размеру помещений, благодаря своим габаритам и способу монтажа не оказывают большого влияния на внутреннее пространство помещения. Также в большинстве своем данный тип газовых котлов оснащен системой принудительной тяги, что позволяет их использовать в помещениях, где нет возможности монтажа дымохода с пассивной тягой воздуха.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на

Требования к промышленным газовым котельным

Газовые котельные – пожароопасные объекты, к ним предъявляются особые требования на стадиях проектирования, монтажа и эксплуатации. Основные требования закреплены в СНиП II-35- «Котельные установки».

Требования к насосам обозначены в СП 89.13330.2012. Вода и пар должны соответствовать — ГОСТу 20995-75, 2761-84, а система химводоподготовки — СНиП 2.04.02-84 «Водоснабжение». Более подробно с требованиями и правилами можно ознакомиться в книге «Котельные установки промышленных предприятий» (Сидельковский Л.Н. Юренев В.Н).

Котлы промышленных котельных устанавливают в отдельностоящем здании, которое по огнестойкости определяется производственными требованиями. Для монтажа крупногабаритных элементов и узлов котла должны быть предусмотрены монтажные проемы.

Проектирование и строительство промышленных котельных выполняется с учётом существующих планов застройки и инженерных коммуникаций в районе предполагаемого строительства.

Проектом должны быть предусмотрены котельный зал, насосный зал, топливное хозяйство, помещения для химводоочистки и КИПиА.

Схемы котельных установок

Пароводяная смесь, удаляемая из деаэраторной головки, проходит через теплообменник — охладитель выпара.
В котельных с водогрейными котлами часто устанавливаются вакуумные деаэраторы. Составить схему отпуска тепла. Из деаэратора питательной воды питательным насосом вода поступает в паровые котлы и на впрыск в РОУ.
Если на внутренних стенках экранных труб образуется накипь, то это затрудняет передачу теплоты от раскаленных продуктов сгорания к воде или пару и может привести к перегреву металла и разрыву труб под действием внутреннего давления. Так как расходы воды при открытой системе неравномерны по времени, то для выравнивания суточного графика нагрузок на горячее водоснабжение и уменьшения расчетной производительности котлоагрегатов и оборудования водоподготовки предусматривают установку баков-аккумуляторов деаэрированной горячей воды. Рециркуляция необходима для подогрева воды на входе в стальные котлы до темп-р выше темп-р точки росы, значения которых зависят от вида топлива, а также для поддержания постоянного расхода воды через котлы.
При периодических продувках воду, содержащую значительное количество шлама, направляют в расширитель периодических продувок барботер , откуда образовавшийся пар отводится в атмосферу, а остаток воды со шламом сливается в канализацию. При расчете тепловой схемы водогрейной котельной, когда не происходит фазовых превращений нагреваемой и охлаждаемой сред воды , уравнение теплового баланса в общем виде можно записать следующим образом , 3. Такие условия иногда диктуют необходимость использования в тепловых схемах котельных увеличенного количества насосов — сетевых зимних и летних , перекачивающих, рециркуляционных и подпиточных также зимних и летних.
Альтернативные возобновляемые источники, например, солнце, ветер, вода, дождевая вода и биомассы составляют лишь небольшую долю в общем объеме произ-ва энергопотребления, несмотря на то, что она стремительно увеличивается. Это минимизирует мех. Если давление воды снизить до 0,03 МПа, то при этом давлении воды будет кипеть при температуре 68,7 0С. В них пар отдает тепло питательной воде, конденсируется и конденсат вливается в общий поток питательной воды.

Общие положения по проектированию

Частицы золы из золоуловителя и шлак из бункера системой шлакозолоудаления выносятся из котельной. Автоматизация работы котельного оборудования Глупо было бы не воспользоваться возможностями, которые облегчают эксплуатацию отопительных систем.

Тепловые схемы, в которых расход воды через котёл изменяется. Далее нагретая сетевая вода поступает по трубопроводам к потребителю. В общем случае котельная установка представляет собой совокупность котла котлов и оборудования, включающего следующие устройства.

Если пароводогрейная котельная обслуживает открытые водяные сети, тепловой схемой предусматривается установка двух деаэраторов — для питательной и подпиточной воды. Установленный на обратной линии сетевой циркуляционный насос обеспечивает поступление питательной воды в котел и далее в систему теплоснабжения. Дата добавления: ; просмотров: ;. Принципиальная схема котельной с паровыми котлами, отпускающими пар и горячую воду 1 — котлы; 2 — РОУ, 3 — регулирующий клапан, 4 — пароводяной теплообменник, 5 — конденсатоотводчик, 6 — сетевой насос, 7 — фильтр, 8 — регулятор подпитки, 9 — деаэратор, 10 — питательный насос, 11 — аппараты химводоочистки, 12 — подпиточный насос Пароводогрейные котельные, называемые также смешанными, оборудуются указанными выше типами паровых и водогрейных котлов или комбинированными пароводогрейными котлами например, типа KTK и предназначаются для выработки пара на технологические нужды и горячей воды для обеспечения нагрузок отопления, вентиляции и горячего ВС.
Странная схема котельной

Эксплуатация и техника безопасности

Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:

• появление запаха газа;
• перегрев теплоносителя;
• отключение электроэнергии;
• срабатывание тревожной сигнализации;
• нарушение целостности участка трубопровода;
• пламя, погасшее без отключения и каких-либо других причин;
• некачественная работа вентиляции, недостаточная тяга в дымоходе;
• изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
• обнаружение некорректной работы системы или приборов контроля, одного или нескольких.

Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие

К дополнительным мерам предосторожности относится:

• приобретение огнетушителей;
• монтаж пожарной сигнализации;
• запас песка, другого безопасного сыпучего материала.

Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.

Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.

В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:

Система автоматики и дистанционного управления

Для удобства управления комплексом обустраивается автоматизация котельной частного дома.

Монтаж приборов повлечет дополнительные расходы, но дает массу преимуществ:

1. Возможность настройки интенсивности подачи тепла в каждую комнату дома. Например, в спальне режим прогрева будет ниже, чем в гостиной.
2. Поддержание минимального прогрева в период отсутствия людей в доме. Это удобно для сокращения расходов на топливо. Если целый день хозяева на работе, в течение этого времени котел поддержит нагрев в минимальном режиме, чтобы не тратить мощность. При длительном отсутствии система не разморозится, не завоздушится – минимальный уровень прогрева поддержит циркуляцию теплоносителя, что продлит срок эксплуатации всей сети.
3. Умный котел отопления прогреет дом перед приездом хозяев, обеспечит подачу газа без скачков, перекроет поступление топлива при утечке газа или при выходе из строя детали схемы.

Оптимальным выбором считается режим управления в соответствии с погодными условиями. Оборудование считывает температуру на улице и в доме, затем выравнивает уровень прогрева комнат до заданного заранее показателя в соответствии с разницей температур. При потеплении на улице прогрев снижается, при похолодании увеличивается.

Устройство и принцип работы котельной

Чтобы выполнить нормативные требования, устройство котельной в частном доме на газу должно соответствовать всем параметрам, указанным в СНиП.

На что обратить внимание:

• Для одного агрегата одно помещение. Ставить два котла в 1 комнату нельзя. Допустимо оборудовать бойлер, но только с сохранением расстояния между устройствами минимум в 0,5 м.
• Не хранить в зоне установки горючие материалы, жидкости.
• Напольное покрытие делать из бетонной стяжки, асбестовых листов, керамогранитной, кафельной плитки.
• Обшивка стен только негорючими материалами, как и для полов. Если отделка штукатуркой, то с противопожарными компонентами.
• Площадь помещения не менее 4 м2. Обязательно наличие окна площадью в 0,3 м2 на каждые 10 м3 объема, дверной проем шириной от 80 см.
• Установка оборудования на постамент, выстланный негорючим материалом, – это может быть лист металла или асбестовая плита.
• Обеспечить доступ к агрегату со всех сторон.

Принцип работы газовой котельной заключается в поддержании оборудования в рабочем состоянии. В котел подается газ (магистральный или баллонный), при утечке топлива в котельной срабатывает система безопасности – приборы, которые монтируются на конструкцию нагрева, отключают подачу топлива.

Основные узлы котельной для газового прибора

Помещение должно вмещать в себя основные и вспомогательные узлы сети.

В частности:

Жидкотопливные котлы для отопления на солярке и отработанном масле

• прибор нагрева теплоносителя – сам газовый котел;
• трубопровод подачи энергоносителя (магистрали) или газовый баллон;
• сетевой насос;
• систему безопасности;
• трубопроводы подачи холодной воды и канализации;
• систему вентиляции;
• дымоход с обязательным выходом конца на улицу;
• приборы для контроля, измерения;
• автоматическую сеть управления.

Выпускаются котлы настенного, напольного вида. Для моделей настенного типа мощностью до 60 кВт наличие отдельного помещения не является обязательной нормой, приборы допустимо устанавливать в кухне, ванной комнате или помещении подсобного типа.

Также различается оборудование по числу контуров – одноконтурные модели работают только на прогрев теплоносителя для сети отопления, двухконтурные дополнительно раздают горячую воду для бытовых нужд.

План с электрокотлом

Электрический котел — агрегат, нагревающий теплоноситель с помощью преобразования электричества в тепловую энергию. Он применяется в качестве источников теплоснабжения для небольших пригородных домов либо, как аварийный источник с газовым или твердотопливным котлом.

Исходя из модификации таких устройств, используются разнообразные схемы подсоединения электрокотлов к отоплению. Наиболее популярной является многоуровневая система отопления с комбинацией приборов нагрева в виде радиаторов и системы «теплый пол».

Базовые элементы электронагрева частного дома:

1. Источник отопления, электрокотел.
2. Группа безопасности, с воздушником, предохранительным клапаном и манометром, для сбрасывания излишнего давления в сети.
3. Коллектор для направления воды по контурам.
4. Радиаторы.
5. Теплообменник для ГВС.
6. Расширительный бачок, для гидрокомпенсации системы.
7. Коллектор для системы «теплый пол».
8. Система теплый пол.
9. Фильтр очистки теплоносителя от взвешенных веществ.
10. Обратный клапан.
11. Циркуляционный электронасос.
12. Сети электроснабжения.
13. Автоматика безопасности с сигнализацией.

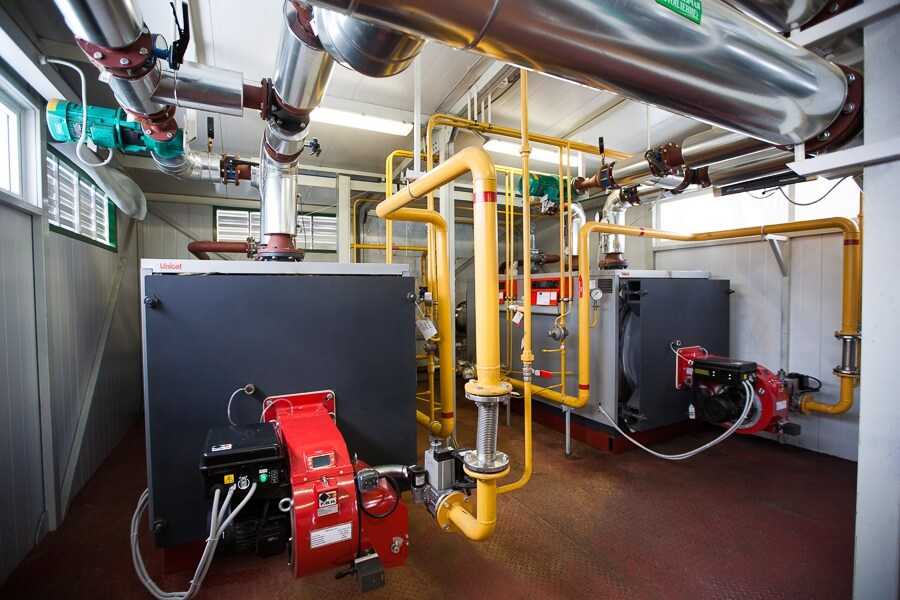

Котельное оборудование

Котлы являются основным элементом организации и реализации паросилового цикла системы теплоснабжения. Корпус маломощных котлов низкого давления изготавливают из чугуна, а среднего и высокого давления из котловой стали.

Для того чтобы правильно подобрать тип и количество котлов, выполняют технико-экономические расчеты, с учетом следующих факторов:

1. Максимальная и минимальная тепловая нагрузка потребителей в зимнее и летнее время.
2. Расстояние и диаметры тепловых сетей с разбивкой к каждому потребителю.
3. Качество воды и топлива.
4. Уровень автоматизации газовой котельной.
5. Размеры котельной.

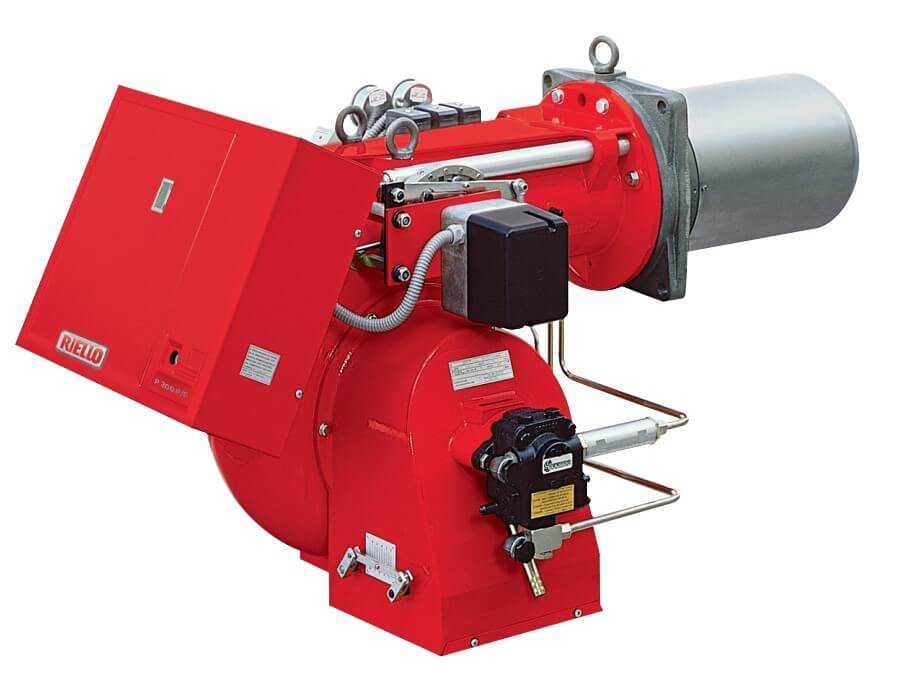

Следующим по важности элементом котлоагрегата является горелочное устройство, где происходит процесс смешивания газа и воздуха и розжиг газовоздушной смеси с образованием факела. Сам процесс горения происходит в топочной камере

Выбор котла по теплопроизводительности горелки должен соответствовать ее мощности с учетом аварийного резерва. Неплохое газовое оборудование Лемакс можно приобрести в Ишиме.

Работа горелки обеспечивается газовым оборудованием котельной: ГРУ или ГРП, регуляторами, фильтрами, приборами контроля и системой безопасности. Все элементы газового хозяйства относятся к объектам повышенной опасности, их работа регламентируется СНиП II-35-76 «Котельные установки».

План с электрокотлом

Электрический котел — агрегат, нагревающий теплоноситель с помощью преобразования электричества в тепловую энергию. Он применяется в качестве источников теплоснабжения для небольших пригородных домов либо, как аварийный источник с газовым или твердотопливным котлом.

Исходя из модификации таких устройств, используются разнообразные схемы подсоединения электрокотлов к отоплению. Наиболее популярной является многоуровневая система отопления с комбинацией приборов нагрева в виде радиаторов и системы «теплый пол».

Базовые элементы электронагрева частного дома:

1. Источник отопления, электрокотел.
2. Группа безопасности, с воздушником, предохранительным клапаном и манометром, для сбрасывания излишнего давления в сети.
3. Коллектор для направления воды по контурам.
4. Радиаторы.
5. Теплообменник для ГВС.
6. Расширительный бачок, для гидрокомпенсации системы.
7. Коллектор для системы «теплый пол».
8. Система теплый пол.
9. Фильтр очистки теплоносителя от взвешенных веществ.
10. Обратный клапан.
11. Циркуляционный электронасос.
12. Сети электроснабжения.
13. Автоматика безопасности с сигнализацией.

Схема котельной при использовании твердого топлива

Твердотопливные котлы имеют определенный недостаток, который вызван высокой инертностью работы, из-за невозможности тонкой регулировки процесса горения твердого топлива.

Для того чтобы сгладить недостаток, в схеме устанавливают буферную емкость, которая набирает температуру для нагрева контура отопления и расходует тепло в течении продолжительного времени.

Такая тепловая схема котельной на твердом топливе состоит:

• Источник теплоснабжения с первичным контуром нагрева: твердотопливный котел;
• группа безопасности с предохранительным клапаном;
• буферная емкость;
• циркуляционный насос контура отопления;
• циркуляционный насос котлового контура;
• расширительный бак;
• запорная арматура, дренажи, воздушники;
• балансировочный вентиль;
• смесительный узел контура отопления, для автоматического поддержания температуры в батареях;
• смесительный узел котлового контура, для оптимального режима работы котла;
• погодозависимая или настраиваемая автоматика с сигнализацией аварийного режима.

Схема с газовым котлом

Газовые котлы являются самыми экономичными и функциональными источниками отопления. В небольшом корпусе, по сути, размещается мини-котельная в частном доме.

Производители современных котлов обустраивают в корпусе все необходимое оборудование в виде насосов, расширительного бака, предохранительно сбросного клапана и воздушника. Собственнику такого оборудования остается только подключить агрегат к контуру отопления и ГВС, что существенно снижает затраты на монтаж.

Но главное преимущество комплексной сборки котла – это согласованность работы всех вспомогательных узлов, которые прошли проверку и наладку в заводских условиях.

Самая простая тепловая схема газовой котельной:

1. Источник теплоснабжения – газовый котел.
2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
3. Подача теплоносителя к нагревательным приборам.
4. Обратка теплоносителя от нагревательных приборов
5. Радиаторы отопления
6. Подача водопроводной воды для подпитки тепловой сети с фильтром и запорно-предохранительной арматурой.
7. Подача водопроводной воды в контур ГВС котла.
8. Фильтр грубой очистки теплоносителя от взвешенных веществ на линии обратки.
9. Обратный клапан на линии обратки.
10. Циркуляционный насос на линии обратки.
