Как правильно рассчитать толщину плитного фундамента

Плиты перекрытия ПБ: чем отличаются от ПК

Оба типа бетонных плит (безопалубочные и канальные) широко используются для устройства перекрытий при возведении многоэтажных зданий, в малоэтажном индивидуальном строительстве домов из кирпича, разнообразных блоков и по монолитно-каркасной технологии. Это доступные экономичные панели, которые имеют как сходство, так и ряд различий. Если говорить об аналогии конструкций, то это многопустотность и идентичная толщина изделий, которая обычно составляет 220 мм. Чтобы разобраться в отличиях, следует уяснить, что же представляет собою каждый вид плиты.

Плиты ПК – это круглопустотные изделия из бетона, которые изготовляют способом опалубочного формования. Процесс состоит из заливки готовой смеси в металлические формы, куда предварительно уложены ненапряженные арматурные прутки и стальная сетка. Следующий этап заключается в вибрации и тепловой обработке материала. Параметры длины опалубочных плит зависят от габаритов опалубки, которые регулируются нормами. Максимальный размер длины плит перекрытия пустотных по ГОСТу составляет 9 метров. Стандартные типоразмеры ПК формируются по длине шага, равной 300 мм. Наличие таких элементов, как армированные ребра и пустоты обеспечивают высокую прочность изделия на изгиб при сравнительно небольшом весе изделий.

Плиты ПБ также являются пустотными. Их производят, загружая исходную бетонную массу на безопалубочную конвейерную вибрационную линию. После становления бетона его режут предназначенными для этого станками в соответствии с нужными размерами (кратностью шага в 100мм). Формируются жби плиты перекрытия из бетона классом не ниже В15, используется предварительно напряженная арматура или высокопрочные стальные канаты.

Одно из различий ПК и ПБ панелей – качество их поверхности. В плитах перекрытия ПК присутствуют и регламентируются ГОСТом размеры технологических трещин и допускаются незначительные отклонения в параметрах геометрических величин: длины, ширины толщины. Что касается плит ПБ, то благодаря усовершенствованной технологии (в процессе производства задействовано специальное разглаживающее оборудование) достигается образцовая точность формы и прямолинейная ровная поверхность.

Отличием данных видов плит перекрытия является также наличие в стандартных вариантах ПК строповочных петель, отверстия для которых выполняют в готовых панелях. Плиты ПБ подразумевают безпетлевое монтирование на объекте строительства.

Поскольку в ПБ изделиях отсутствует поперечное армирование, и они представляют собой конструкции балочного типа, то их можно распиливать поперек или под углом 45 градусов для создания перемычек, перекрытия эркеров и прочих архитектурных элементов.

Применение плит ПК обеспечивает удобство проведения внутридомовых коммуникаций. Сечение и форма пустот позволяет легко монтировать трубопроводы. В плитах ПБ при прокладке инженерии приходится ломать ребра жесткости между пустотами, имеющими вытянутую конфигурацию.

Объединяет оба типа перекрытий наличие пустот, гасящих лишние колебания и обеспечивающих высокий уровень звукоизоляции и теплозащиты здания. К тому же воздушные камеры делают конструкцию относительно легкой. К примеру, вес пустотной плиты перекрытия размером 6х1,5 м весит порядка 3 тысяч кг.

Изготавливают пустотные конструкции плит из тяжелого и конструкционного бетона. В малоэтажном частном строительстве применяются обе версии панелей перекрытия. Каждый застройщик выбирает тот или иной вариант, исходя из своих субъективных взглядов на данную продукцию.

Особенности плитных фундаментов

К явным преимуществам плитных фундаментов (о плюсах и минусах плитного фундамента) можно отнести следующее:

• простота конструкции;
• высокая степень долговечности: железобетонный монолит может простоять более сотни лет без разрушительных изменений;
• способность быстро перемещаться в ответ на подвижки грунтов, сохраняя при этом устойчивость надземной части строения и пр.

К основным недостаткам плитного фундамента можно отнести его высокую стоимость. Кроме того, с момента его возведения и до начала строительства здания или сооружения должно пройти достаточно много времени – пока бетон не достигнет технологически оправданного показателя прочности.

Еще один минус – для выполнения работ по заливке бетона необходимы определенные погодные условия.

Несмотря на довольно обширный перечень недостатков, плитный фундамент является едва ли не самым надежным. Но данное утверждение справедливо лишь при одном условии — если правильно произведен расчет толщины плиты фундамента.

Бетон

Бетонный раствор – основной строительный материал, необходимый для возведения основания дома. Затраты на его покупку составляют основную часть расходов. Поэтому расчет бетона для монолитной плиты должен проводиться максимально точно. Покупка или приготовление слишком большого объема раствора приведет к значительному перерасходу. Если раствора будет меньше необходимого количества, это не позволит полностью залить котлован. При заливке в несколько подходов образуется сухой шов, который отрицательно сказывается на несущей способности.

Определить необходимый объем смеси можно в нашем калькуляторе. Вычисление проводится на основании размерных характеристик плиты. Просто введите исходные данные, и программа выполнит точный расчет бетона для плитного фундамента и выдаст его объем в кубометрах.

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

• если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
• для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
• лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами

Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

• сбор нагрузок;
• расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузки	Значение	Коэффициент надежности
Стены и перегородки
Кирпич 640 мм	1150 кг/м2	1,2
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 200 мм	160 кг/м2	1,1
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки гипсокартонные 80 мм	30-35 кг/м2	1,2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм	625 кг/м2	1,2 — для сборных и 1,3 — для монолита
Деревянные по балкам	150 кг/м2	1,1
Крыша по деревянным стропилам
С металлическим покрытием	60 кг/м2	1,1
С керамическим покрытием	120 кг/м2
С битумным покрытием	70 кг/м2
Временные нагрузки
Полезная для жилых зданий	150 кг/м2	1,2
Снеговая	В зависимости от района строительства по п. 10.1 СП «Нагрузки и воздействия». Снеговой район определяется по СП «строительная климатология».	1,4

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем. Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1

где P — табличное значение несущей способности грунта.

M2 = Δ*S,

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

Следующая формула:

t = (М2/2500)/S,

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Совет! Если при расчете получается, что толщина слоя бетона превышает 350 мм, рекомендуется рассмотреть такие типы конструкции как ленточный фундамент, столбчатый или плита с ребрами жесткости.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.

Важно! Если в результате расчета у вас получится толщина плиты более 35 см, это указывает на то, что плитный фундамент избыточен в данных условиях, нужно посчитать ленточный и свайный фундаменты, возможно они окажутся дешевле. Если же толщина вышла меньше 15 см, значит здание слишком тяжелое для данного грунта и нужен точный расчет и геологические исследования

Пример расчета

Например, вы хотите изготовить монолитную плиту с параметрами 9х9 метров. Итоговая площадь- 81 м, теперь можно посчитать количество гидроизоляционного материала, его, как правило, требуется в два раза больше от исходного размера. Нужно еще дополнительно учесть нахлесты, прибавить к 81+81 =2 метра.

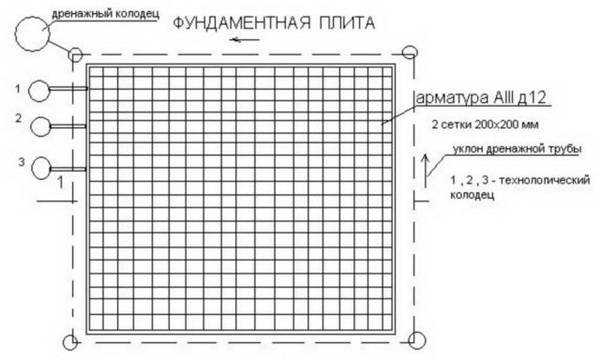

Теперь про сетку из армированных прутов: через каждый метр потребуется установка арматуры с шагом в 15 см: 9:6=60 штук, их потребуется вдвое больше: для укладки поперечных и продольных линий. Необходимо уложить 120 прутков в два слоя=240 штук.

Проволоку высчитываем так: размер квадрата 60х60, нужно вдвое больше = 7200 квадратных листов сетки.

Расчет необходимого бетона. Для этого высчитываем объем: 9х9х30(высота плиты)=24, 3 кубических метров. Необходимо учесть процент усадки-1,02. Итог -24,3х1,2=24,8. Округляем до 25 кубических метров.

Порядок возведения.

Далее пошагово будут рассмотрены лишь основные этапы работы по сооружению монолитной конструкции, без учета специфики местности и самого сооружения.

1. Разметка территории.

Производится после ее полной зачистки в соответствии со схемой строительства и наиболее приемлемым способом – «золотой треугольник», по диагоналям и т. п.

2. Земляные работы.

Глубина котлована определяется общей толщиной плитного фундамента и «подушки». Для последней этот параметр выбирается в пределах 350 мм. Если предполагается дополнительное утепление основания Пеноплексом, то соответственно увеличивается и объем вынимаемого грунта.

По поводу структуры «подушки» мнения самые разные. Есть рекомендации засыпать ПГС, кто-то советует использовать песок вперемежку со щебнем. Нужно учесть, что чем меньше подсыпка впитывает влагу из грунта, тем дольше прослужит фундамент. Исходя из этого, предпочтительнее под монолит насыпать крупнозернистый песок, уплотнить его слой, а уже сверху – щебенку, которая также утрамбовывается.

3. Монтаж опалубки.

Если фундамент мелкого заглубления, то можно ограничиться лишь узкими щитами из досок, которые выкладываются по периметру котлована и сбиваются в единую конструкцию. Как вариант – плиты пенополистирола в качестве опалубки несъемного типа.

Рекомендация – если возводится дом более чем в 1 этаж, а грунт из категории «проблемных», то на этом этапе делается бетонная стяжка толщиной примерно в 100 мм.

В данном случае целесообразно использовать монолитное полотно. Такая бесшовная защита от влаги намного эффективнее рулонных материалов, полосы которых еще придется скреплять.

5. Слой теплоизоляции.

Не обязательно, но при укладке под монолит Пеноплекса полы 1-го этажа будут значительно теплее.

Первая сетка устанавливается не на гидроизоляцию (утеплитель), а на специальные приспособления, называемые «защитой бетона». Их высота определяет толщину его слоя от арматуры до нижнего среза плиты. В продаже встречаются различные варианты таких подставок, поэтому подобрать (или изготовить самостоятельно) нетрудно.

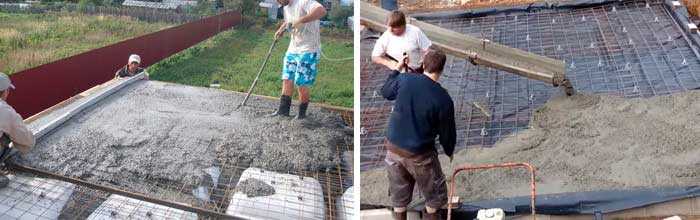

7. Заливка раствора.

Ничего сложного в этой операции нет, если заранее кое-что предусмотреть.

• При выборе бетона нужно ориентироваться не только на его марку (не ниже 300-й), но и на размер фракций наполнителя. Чем они крупнее, тем впоследствии будет сложнее уплотнять раствор. А учитывая небольшую толщину плиты, этим придется заниматься вручную.
• Работу нельзя оставлять на следующий день. Монолит заливается сразу, полностью. Поэтому понадобится хотя бы 1 помощник, даже если фундамент по габаритам и небольшой.

Внимание! Общепринятый алгоритм действий по возведению монолитного основания плиточного типа, без учета местных особенностей. Рекомендация: Хорошая обзорная статья, из нее узнаете о толщине фундаментной плиты для двухэтажного дома

Чтобы не потерять деньги во время строительства, нужно тщательным образом сделать все расчеты плиты из ходя из реальных заданных условий, т.е. исходя из данного участка, грунта под фундаментом, веса всего дома и т.д. Только таким образом вы не потеряете свои деньги и не построите бракованную фундаментную плиту

Рекомендация: Хорошая обзорная статья, из нее узнаете о толщине фундаментной плиты для двухэтажного дома. Чтобы не потерять деньги во время строительства, нужно тщательным образом сделать все расчеты плиты из ходя из реальных заданных условий, т.е. исходя из данного участка, грунта под фундаментом, веса всего дома и т.д. Только таким образом вы не потеряете свои деньги и не построите бракованную фундаментную плиту.

Изучение характеристик грунта

Размер плитного фундамента напрямую связан с несущей способностью грунта относительно давления, которое по проекту будет оказывать на него сооружение. Специалистами изучены и занесены в справочники значения оптимального удельного давления на грунт, поэтому застройщик самостоятельно должен рассчитать толщину плиты и сравнить с оптимальной характеристикой.

Несущая способность почвы, в свою очередь, зависит от ее химического состава, насыщенности влагой, механических свойств и т.д. Для грамотной оценки участка всегда целесообразнее привлекать специалистов в этом направлении.

Особенности

Плиточный тип фундамента состоит из основания постройки, представляющей собой плоскую либо же с ребрами жесткости железобетонную плиту. Конструкция данного фундамента бывает нескольких типов: сборная или монолитная.

Сборным фундаментом называют уложенные готовые плиты, изготовленные на заводе. Плиты укладывают стройтехникой на предварительно подготовленное, то есть выровненное и уплотненное, основание. Здесь могут использоваться аэродромные плиты (ПАГ) либо же дорожные плиты (ПДН, ПД). У такой технологии имеется большой недостаток. Связан он с отсутствующей цельностью, а, как следствие, и с соответствующей невозможностью сопротивления даже самым небольшим передвижениям грунта. Именно по этой причине сборный тип плитного фундамента в основном применяют лишь на поверхностях из скального грунта либо на непучинистых крупнообломочных грунтах для сооружения маленьких построек из дерева в районах, где минимальная глубина промерзания.

А вот монолитный плитный фундамент – это одна целая жесткая железобетонная конструкция, что возводится под площадью самого строения.

По геометрической форме данный тип фундамента бывает нескольких видов.

• Простой. Когда нижняя сторона фундаментной плитки плоская и ровная.
• Усиленный. Когда нижняя сторона имеет ребра жесткости, которые расположены в вычисленном особыми расчетами порядке.
• УШП. Так называют утепленный тип шведских плит, которые относятся к разновидности фундаментных плит усиленного вида. При строительстве применяют уникальную технологию: бетонную смесь заливают в отдельно разработанный заводской тип несъемной опалубки, который и позволяет в дальнейшем формировать на упругом основании, вернее, в нижней ее части и на поверхности сетку заармированных и малых по размеру ребер жесткости. Также у УШП есть система подогрева.

Данная статья рассказывает о простейшем монолитном плитном фундаменте.

Особенности плитных фундаментов

Основными достоинствами таких оснований считаются:

• простая конструкция;
• продолжительный эксплуатационный период. Монолит из железобетона способен эксплуатироваться не менее ста лет, не подвергаясь воздействиям разрушительного характера;
• способность оперативно смещаться, реагируя на подвижки почвенного состава с одновременным сохранением устойчивости возведенного на основании объекта.

Главный недостаток такого фундамента – большие финансовые затраты. К этом следует прибавить время, необходимое бетону для набора полной прочности (не менее четырех недель). Второй негативный момент заключается в том, что бетонирование придется выполнять при соответствующих погодных условиях.

Но даже с учетом указанных недостатков, фундаментная плита считается наиболее надежным вариантом основания. Необходимо только правильно определить параметр ее высоты.

Пример получения данных с помощью SCAD

SCAD – интегрированная система проектирования различных конструкций, которая, в том числе, подходит для фундамента «монолитная плита».

Ресурс работает совместно с различными проектно-аналитическими программами по типу:

• КРИСТАЛЛ;
• КУСТ;
• МОНОЛИТ и т.д.

Чтобы грамотно рассчитать плиту в компьютерной программе, нужно пройти курсы и иметь опыт работы в данном направлении.

Что нужно, чтобы рассчитать плиту в SCAD:

• задать габариты площадки строительства;
• ввести параметры осей координат;
• ввести контуры существующих зданий;
• задать сведения об уровне грунтовых вод;
• ввести информацию о грунтах;
• ввести внешний контур фундаментной плиты;
• добавить проектную нагрузку.

С помощью программы можно прогнозировать просадку фундамента по методу Федоровского В.Г. и Безволева С.Г. Как правило, расчеты ведутся по формулам, а для и записи необходимо соблюдать определенные правила.

Например, формула

будет записана следующим образом:

Программа также позволяет преобразовывать данные, заданные в различных единицах измерения:

Программой SCAD пользуются узкопрофильные специалисты, а частные попытки самостоятельных вычислений могут привести к грубым ошибкам и нарушению технологии закладки силовой конструкции типа «монолитная плита».

Этапы строительных работ

Участок, отведенный под застройку, следует защищать от дождевой воды, для чего устраиваются водоотводящие траншеи. Потом приступают к выполнению разметки под рытье котлована.

Дно должно располагаться строго горизонтально, для чего проводится контроль с помощью нивелира. Глубина нами уже определена. Как правило, плита готового фундамента должна возвышаться над земной поверхностью сантиметров на пятнадцать или больше. Весь плодородный слой почвы удаляется, что тоже оказывает влияние га глубину устройства котлована.

На дне расстилается геотекстиль, насыпается песчаная подушка и слой щебенки. Засыпка выполняется послойно, материал смачивается и утрамбовывается, так как от этого зависит эксплуатационный срок фундамента.

Заливается слой тощего бетона, чтобы получить ровную поверхность.

После того, как растворная масса застынет, укладывается гидроизоляционный материал. Как правило, для этого применяют рулоны рубероида или жидкий битум. Полоски накладываются с напуском, участки которых обрабатываются газовой горелкой.

Устанавливается опалубочная конструкция. Высота ее не слишком большая, особых сложностей работа не вызывает. Щиты изготавливаются из досок или фанерного материала

Отдельное внимание уделяется выравниванию верхнего края по одной горизонтали

В качестве утеплительного материала используют экструдированный пенополистирол, толщина которого достигает пяти – десяти сантиметров. Стыковочные участки проклеиваются скотчем, чтобы здесь не протекало цементное молочко.

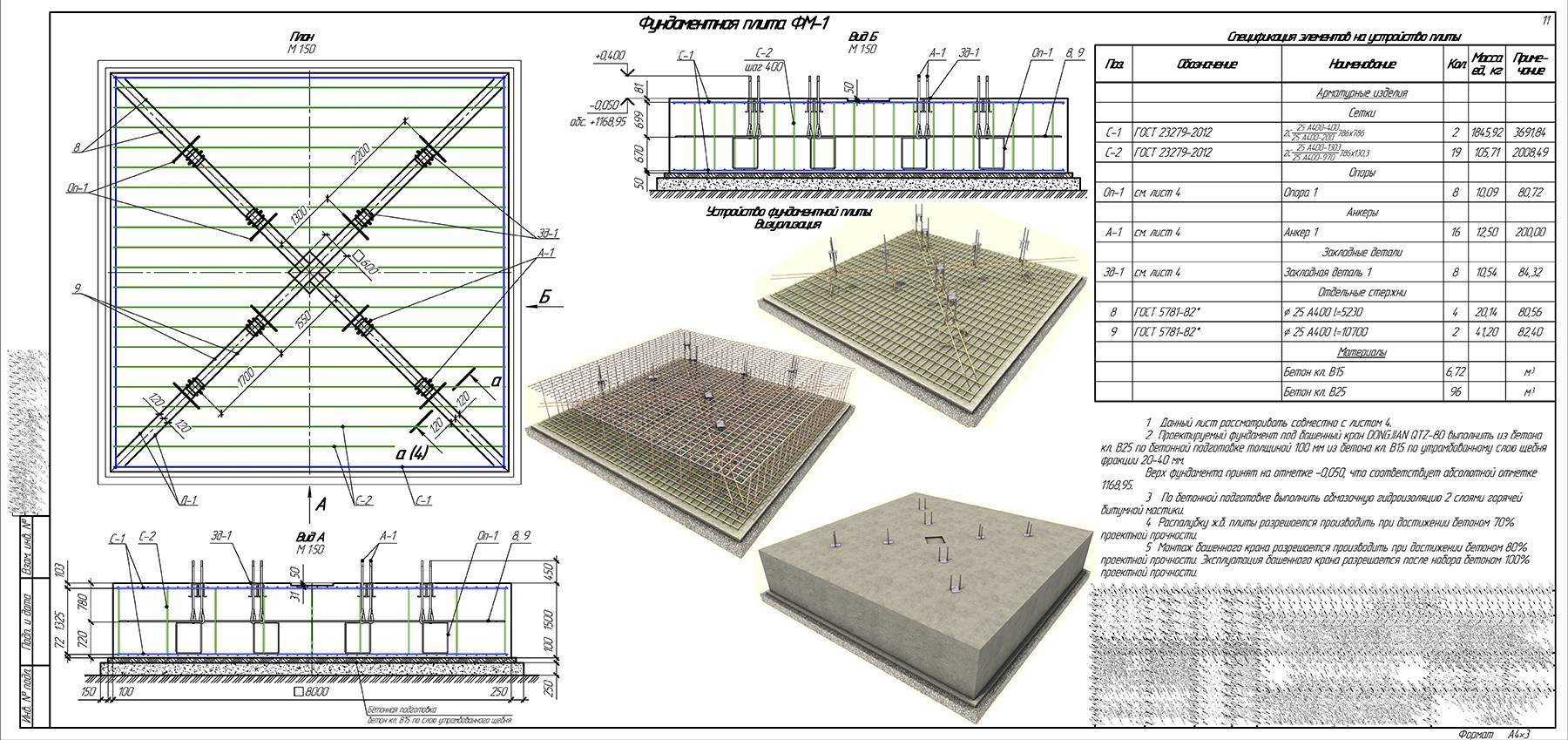

Готовится по площади будущего основания каркас из арматуры, закладывается в опалубку двумя рядами.

Выполняется бетонирование, для чего следует заказать необходимое количество раствора на заводе с доставкой на площадку.

Советы профессионалов

Специалисты рекомендуют заранее подходить к расчетам необходимого количество материалов для строительства фундамента, при этом учитывая все особенности почвы конкретного участка. Например, пучинистая почва обладает характерной чертой – подъёмами и спадами в зависимости от сезонных изменений. Если забыть про этот нюанс, через некоторое время основание станет испытывать запредельные силовые нагрузки, появятся трещины и основание начнет лопаться. Также рекомендуется связывать арматуру проволок – это придаст ей большей подвижности. Таким образом, застывшая бетонная смесь даже при сильных деформациях грунта, сможет сохранить нужную структуру и не приведет к образованию микротрещин.

Расчет площади несущих стен

Осталось подсчитать площадь несущих стен здания и сравнить ее с полученным выше результатом. Если она меньше, толщину плиты можно уменьшить, например, до 25 см и повторно произвести расчет.

Таким образом вы выйдете на оптимальную толщину монолита. При этом следует придерживаться следующей рекомендации: если вы строите дом самостоятельно, не следует при определении толщины плиты выходить за рамки диапазона 15-35 см.

Если Вас интересуют другие виды фундаментов, то читайте статьи в соответствующих разделах по ссылкам ниже:

• статьи о свайном фундаменте;
• статьи о столбчатом фундаменте;
• статьи о ленточном фундаменте.

Видео о расчете фундаментов.

https://youtube.com/watch?v=S33UTty4_Z0

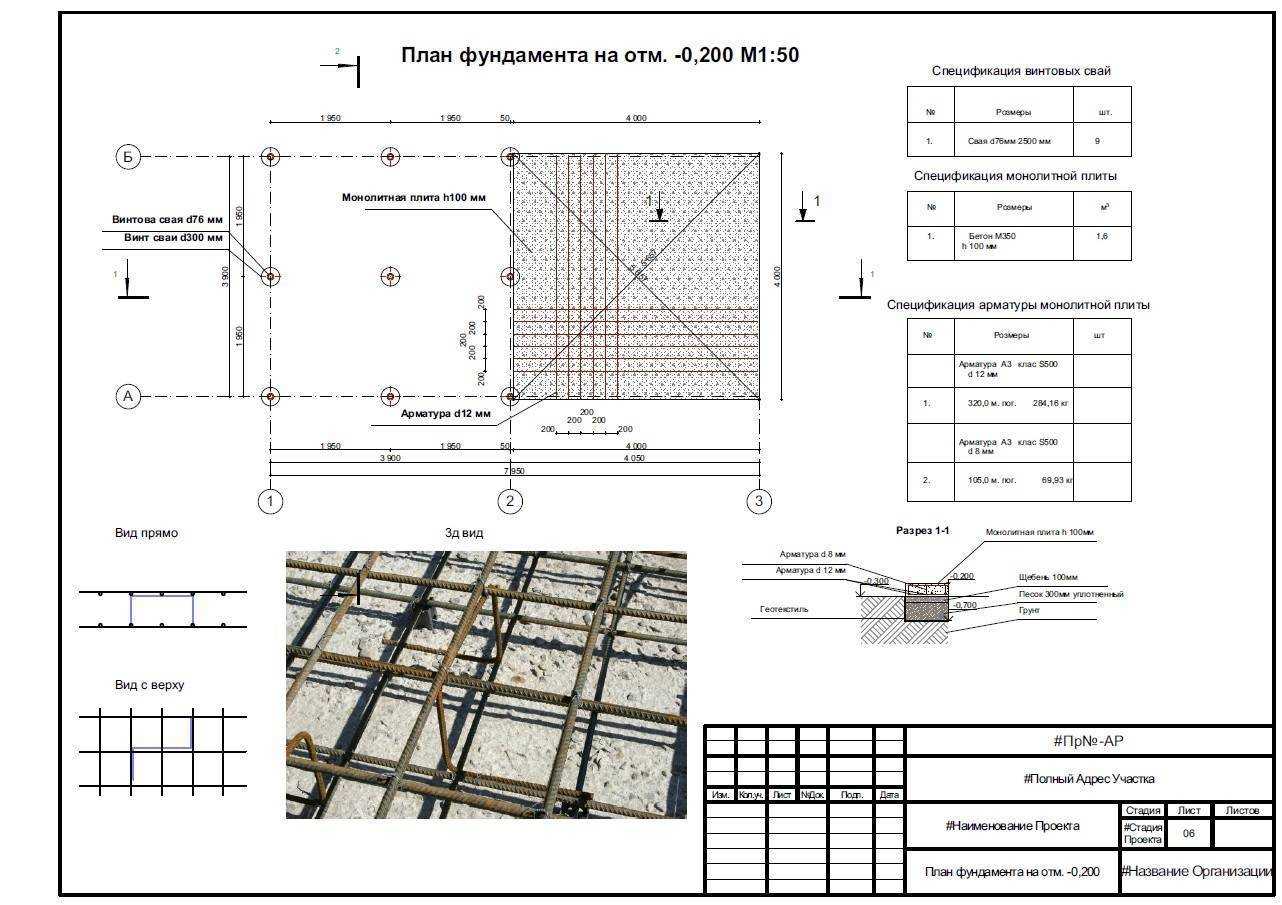

Расчет арматуры

Вычисление количества арматуры для рассчитанной выше плиты:

1. плита толщиной 20 см — две рабочих сетки;
2. диаметр стержней —  12 мм, шаг — 150 мм;
3. стержни укладываются так, чтобы обеспечить защитный слой бетона с каждой стороны 0,02-0,03 м. Длина стержней в примере = 8,1 м — 0,02*2 = 8,06 м и 10,06 м;
4. количество стержней в одном направлении = (8,1 м (длина стороны)/0,15 м (шаг) + 1) *2 (два слоя) = 110 шт;
5. количество стержней в другом направлении = (10,1 м (длина стороны)/0,15 м (шаг) + 1)*2 (два слоя) = 136 шт;
6. общая длина стержней = 110*8,06 + 136*10,06 = 886,6 м + 1368,16 = 2254,76 м;
7. общая масса арматуры 2254,76 м * 0,888 кг/м = 2002, 2 кг.

При покупке необходимо предусмотреть запас 3-5%, чтобы избежать необходимости докупать материал. Также потребуется рассчитать объем бетона. В рассматриваемом случае он равен: 8,1м*10,1м*0,2м = 16,36 м³. Это значение потребуется при заказе бетонной смеси.

Упрощенный расчет толщины фундаментной плиты и количества материалов на нее — несложная задача, которая не потребует большого количества времени. Но выполнение этого этапа позволит обеспечить надежность без перерасхода материалов, что сэкономит нервы и деньги будущего владельца дома.

Маркировка железобетонных изделий

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Сначала о нагрузках. По таблице 3.3 СНиП 2.01.07-85* временная нагрузка на перекрытие считается равной 150 кг/м². То есть на каждом квадратном метре перекрытия можно будет разместить 150 кг дополнительного веса сверх постоянных нагрузок. К постоянным нагрузкам относят вес самого перекрытия с напольными конструкциями и вес межкомнатных перегородок. Мебель, санитарно-техническое оборудование и вес людей относят к временным нагрузкам.

Какую величину нагрузки выбрать для устройства деревянного перекрытия? Проще всего провести аналогию с чем-то хорошо знакомым. Например, в наших квартирах используются железобетонные перекрытия с несущей способностью от 400 до 800 кг/м². В последнее время применяются в основном плиты перекрытия с несущей способностью 800 кг/м². Стоит ли принимать к расчету деревянного перекрытия такую нагрузку? Наверное, нет. Как показывает практика, нагрузка на перекрытие чаще всего, не превышает 350–400 кг/м². Однако это не исключает того, что вы, проектируя перекрытие под свои конкретные нужды, примите другую величину нагрузки. В любом случае, все возможные нагрузки лучше учесть заранее и спроектировать перекрытие с небольшим (не более 40%) запасом прочности, чем потом, при возникшей необходимости, заниматься его упрочнением.

Для подбора сечений балок перекрытия, нагрузку исчисляемую в килограммах на квадратный метр нужно перевести в нагрузку, на погонный метр длины балки. Мы легко можем представить себе, например, квадратный лист железа со сторонами длинной в 1 м. Если мы надавим на этот лист весом в 400 кг и подложим под его середину деревянную балку, то на один метр длинны этой балки будет давить сила 400 кг. Это очевидно. А если мы подложим под лист две балки и распределим их под серединами половин листа, то на метр длины балок будет давить вес по 200 кг. Это тоже очевидно. Положив под лист три балки и равномерно раздвинув их, получим нагрузку на каждую балку уже по 133 кг. Таким образом, изменяя количество балок расположенных под одним квадратным метром, мы можем изменять давящую на них нагрузку и тем самым уменьшать сечение балок. Либо наоборот, разместить под двумя (тремя, четырьмя и т.д.) квадратными метрами одну балку и увеличить ее сечение.

Балки перекрытия рассчитываются не только по несущей способности, но еще и на прогиб. Жить в доме, в котором над головой прогнулось перекрытие, будь оно хоть трижды прочным — неприятно. Нормативная величина прогиба балки не должна превышать 1/250 ее длины.

Несущая способность древесины известна, сечения и длины балок то же не составляют тайны — их тысячи раз просчитывали до нас. Поэтому для определения сечения балок при известном пролете (длине от опоры до опоры) можно применить график изображенный на рисунке 37. При использовании графика нужно задать нагрузку и ширину балки и по ним определить ее высоту, для данного пролета балки. Либо зная длину пролета балки и размеры ее сечения, определить какую нагрузку она может выдержать. Изменяя шаг установки балок добиться требуемой величине нагрузки.

Рис. 37. График для определения сечений деревянных балок

График предназначен для расчета однопролетных балок, т. е. балок лежащих на двух опорах. Также можно использовать калькулятор для расчета деревянных балок. Если будут применены двухпролетные балки (на трех опорах) или балки нестандартной длины, то можно попробовать

• Расчет железобетонной монолитной плиты перекрытия
• Первый этап: определение расчетной длины плиты
• Определение геометрических параметров железобетонного монолитного перекрытия
• Существующие виды нагрузок, сбор которых следует выполнить
• Определения максимального изгибающего момента для нормального (поперечного) сечения балки
• Некоторые нюансы
• Подбор сечения арматуры
• Количество стержней для армирования монолитной железобетонной плиты перекрытия
• Сбор нагрузок — некоторый дополнительный расчет

Опалубка

При планировании строительства обязательно нужно учесть необходимость закупки пиломатериалов для монтажа опалубки. Это конструкция из досок, предназначенная для придания требуемой формы фундаменту. Выполнить точный расчет опалубки для монолитного плитного фундамента можно с помощью нашего онлайн-калькулятора.

Исходными данными для вычисления помимо параметров плиты выступают характеристики используемой доски. Программа посчитает количество и общую кубатуру досок, необходимых для монтажа опалубки. Благодаря этому вы сможете выполнить закупку нужного объема пиломатериалов и заранее определить их стоимость.

Опалубка для фундамента плитыФото из открытых источников

Как выполнить расчет фундамента?

Определяя, какая будет толщина монолитной плиты для создания будущего фундамента, первым шагом станет определение параметров песчаной подушки. Её создание является обязательной частью создания плитного фундамента. Именно песчаная подушка защитит плиты от негативного воздействия влаги или грунтовых вод. Кроме того, с годами подушка из песка утрамбовывается под тяжестью строения, создавая крепкий и надежный почвенный слой.

1. В зависимости от глубины промерзания почву и высоты расположения грунтовых вод, высота подушки может варьироваться от 15 до 80 сантиметров.
2. Во время укладки, подушку обязательно утрамбовывают и проливают для усадки
3. Поверх песка может насыпаться слой мелкого щебня от 5 до 10 сантиметров.

Далее, потребуется провести расчет толщины плитного фундамента с учетом количества железобетонной арматуры, используемой для проведения армирования бетона. После этого наступает этап выполнения расчета плиты, с учетом, что минимальная толщина должна быть 150 мм.

Чем выше уровень промерзания грунта, тем больше должна быть толщина фундаментной плиты. Чтобы примерно определить какая должна быть толщина, также потребуется учитывать необходимость обязательного покрытия бетоном обоих слоев сетки арматуры минимум на 50 мм.

При проектировании долговечного монолитного фундамента толщина плиты также определяется с учетом значений постоянных нагрузок, таких, как стены, перекрытия и кровля. Также учитывается потенциальная нагрузка, в том числе вес мебели и людей, снежный покров зимой и другие подобные факторы.

Область применения и особенности расчета

Основное назначение – использование в качестве основания на слабых грунтах с предельным значением несущих способностей до 2.5 кг/см2. Сюда попадают пески – пылеватые и средней плотности, глины и суглинки пластичные, торфяные и увлажненные грунты. Причем именно уровень влажности грунта во многом определяет его несущие способности – при намокании он буквально «плывет», теряя свои прочностные свойства. Поэтому, дренажу, гидроизоляции и отмостке отведена важная роль при обустройстве этого вида основания.

Надежная гидроизоляция – важная составляющая любого фундаментаИсточник olestnicah.ru

В качестве одного из достоинств часто приводят аргумент, что монолитную плиту можно сделать своими руками. Но если даже не рассматривать вопросы выбора типа бетона и параметров арматурного каркаса, остается такой важный этап, как расчет размеров плиты. И если с площадью есть определенная ясность (размер дома плюс с каждой стороны небольшой запас), то толщину плиты рассчитать непросто.

Но в этот диапазон входит и «легкая постройка» в виде гаража или летней кухни, и двухэтажный дом с мансардой. Если сделать плиту недостаточно «толстой» или выбрать не ту толщину армирующего прутка (или размер ячейки), то она не сможет выдержать совокупной нагрузки. Излишний запас прочности приводит к удорожанию и без того недешевого основания, а избыточный объем бетонирования утяжелит всю конструкцию, и уже грунт может не выдержать совокупную нагрузку.

Есть еще один вариант с диаметрально противоположной сферой применения – плиту обустраивают на скальных и крупнообломочных грунтах с очень высокими несущими свойствами. В этом случае она скорее выравнивает площадку под строительство, а не перераспределяет нагрузку от конструкции.

Еще одна особенность этого основания – прокладку трубопроводов надо сделать на этапе нулевого циклаИсточник xpcenter.ru

Заключение

Из всего вышесказанного можно сделать вывод, что хоть плитный фундамент и имеет весьма высокую стоимость, он обладает высокой прочностью, жесткой конструкцией, длительным сроком службы и другими положительными эксплуатационными свойствами. Монтаж такого рода основания – задача непростая. Но Подсчет материалов на плитный фундамент, расчет толщины плит и других составляющих основания порой затрачивает куда больше времени, чем ожидалось. Поэтому для предварительных расчётов разумно воспользоваться онлайн-калькулятором, а полноценное проектирование и монтаж доверить специалистам в этой сфере, чтобы получить действительно качественный и надежный фундамент.

Заключение

Из всего вышесказанного можно сделать вывод, что хоть плитный фундамент и имеет весьма высокую стоимость, он обладает высокой прочностью, жесткой конструкцией, длительным сроком службы и другими положительными эксплуатационными свойствами. Монтаж такого рода основания – задача непростая. Но Подсчет материалов на плитный фундамент, расчет толщины плит и других составляющих основания порой затрачивает куда больше времени, чем ожидалось. Поэтому для предварительных расчётов разумно воспользоваться онлайн-калькулятором, а полноценное проектирование и монтаж доверить специалистам в этой сфере, чтобы получить действительно качественный и надежный фундамент.
