Вес пустотной плиты перекрытия: от чего зависит и какой бывает масса, как рассчитать, сколько весит, таблица пустотелых изделий и требования к ним

Разница между ПК и ПБ

Оба вида плит — многопустотные. ПК — плита круглопустотная, ПБ — плита безопалубочная.

Сходство в том, что конструкции используются для одних целей, обладают одинаковой максимальной звукоизоляцией и сохраняют тепло. Также отличаются огнестойкостью и не меняются под воздействием воды.

Основные отличия:

	ПК	ПБ
Способ изготовления	непрерывный, можно задать длину и ширину	шаг определённого размера, 300 мм
Край	ровный, на финальном этапе происходит обработка разглаживающей машинкой	неровный
Распил	можно пилить под углом 45 градусов, когда нужно перекрыть эркеры	только под прямым углом

Преимущества и слабые стороны плит с полостями

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

возможность использования внутреннего пространства для прокладки различных инженерных сетей;
повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

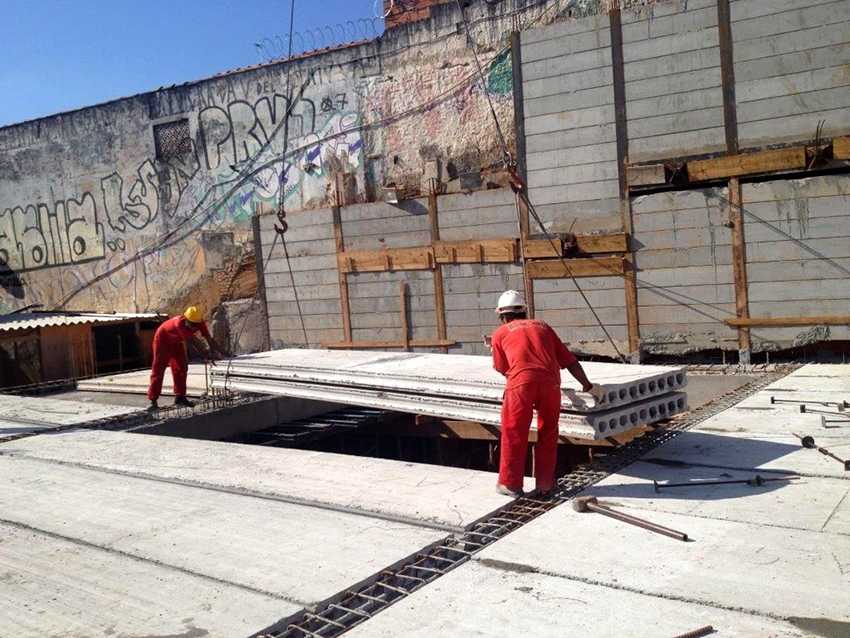

Пустотные плиты перекрытия

Имеются также и недостатки:

потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
необходимость выполнения прочностных расчетов

Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.. Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

начертить пространственную схему здания;
рассчитать вес, действующий на несущую основу;
вычислить нагрузки, разделив общее усилие на количество плит.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

Рассчитаем несущую площадь – 6х15=9 м2.
Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
Отнимем массу изделия – 2,76-1,18=1,58 т.
Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
Определим запас прочности – 1,58-0,69=0,89 т.

Маркировка железобетонных изделий

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Сначала о нагрузках. По таблице 3.3 СНиП * временная нагрузка на перекрытие считается равной 150 кг/м². То есть на каждом квадратном метре перекрытия можно будет разместить 150 кг дополнительного веса сверх постоянных нагрузок. К постоянным нагрузкам относят вес самого перекрытия с напольными конструкциями и вес межкомнатных перегородок. Мебель, санитарно-техническое оборудование и вес людей относят к временным нагрузкам.

Какую величину нагрузки выбрать для устройства деревянного перекрытия? Проще всего провести аналогию с чем-то хорошо знакомым. Например, в наших квартирах используются железобетонные перекрытия с несущей способностью от 400 до 800 кг/м². В последнее время применяются в основном плиты перекрытия с несущей способностью 800 кг/м². Стоит ли принимать к расчету деревянного перекрытия такую нагрузку? Наверное, нет. Как показывает практика, нагрузка на перекрытие чаще всего, не превышает 350–400 кг/м². Однако это не исключает того, что вы, проектируя перекрытие под свои конкретные нужды, примите другую величину нагрузки. В любом случае, все возможные нагрузки лучше учесть заранее и спроектировать перекрытие с небольшим (не более 40%) запасом прочности, чем потом, при возникшей необходимости, заниматься его упрочнением.

Для подбора сечений балок перекрытия, нагрузку исчисляемую в килограммах на квадратный метр нужно перевести в нагрузку, на погонный метр длины балки. Мы легко можем представить себе, например, квадратный лист железа со сторонами длинной в 1 м. Если мы надавим на этот лист весом в 400 кг и подложим под его середину деревянную балку, то на один метр длинны этой балки будет давить сила 400 кг. Это очевидно. А если мы подложим под лист две балки и распределим их под серединами половин листа, то на метр длины балок будет давить вес по 200 кг. Это тоже очевидно. Положив под лист три балки и равномерно раздвинув их, получим нагрузку на каждую балку уже по 133 кг. Таким образом, изменяя количество балок расположенных под одним квадратным метром, мы можем изменять давящую на них нагрузку и тем самым уменьшать сечение балок. Либо наоборот, разместить под двумя (тремя, четырьмя и т.д.) квадратными метрами одну балку и увеличить ее сечение.

Балки перекрытия рассчитываются не только по несущей способности, но еще и на прогиб. Жить в доме, в котором над головой прогнулось перекрытие, будь оно хоть трижды прочным – неприятно. Нормативная величина прогиба балки не должна превышать 1/250 ее длины.

Несущая способность древесины известна, сечения и длины балок то же не составляют тайны – их тысячи раз просчитывали до нас. Поэтому для определения сечения балок при известном пролете (длине от опоры до опоры) можно применить график изображенный на рисунке 37. При использовании графика нужно задать нагрузку и ширину балки и по ним определить ее высоту, для данного пролета балки. Либо зная длину пролета балки и размеры ее сечения, определить какую нагрузку она может выдержать. Изменяя шаг установки балок добиться требуемой величине нагрузки.

Рис. 37. График для определения сечений деревянных балок

График предназначен для расчета однопролетных балок, т. е. балок лежащих на двух опорах. Также можно использовать калькулятор для расчета деревянных балок. Если будут применены двухпролетные балки (на трех опорах) или балки нестандартной длины, то можно попробовать

Виды нагрузок, на которые рассчитаны плиты перекрытий

По стандарту величина несущей способности изделия равняется 800 кг/м², но существуют также варианты, рассчитанные на повышенную нагрузку в пределах 1200-1600 кг/м². Следует учитывать, что стоимость пустотных плит перекрытия такого типа будет выше. В основном панели испытывают два типа нагрузок:

статические;
динамические.

Статическая нагрузка ‒ совокупное воздействие на плиту, оказываемое напольным покрытием совместно с массой стяжки. Сюда же относится и масса межкомнатных стен, установленной мебели – все это составляет суммарное давление, которое оказывается на изделие сверху. Снизу имеется дополнительная нагрузка в виде потолочных светильников, гипсокартонных конструкций, закреплённых карнизов и всего остального навесного оборудования, при установке которого используется потолок.

Что касается динамических нагрузок, то они возникают в результате перемещения всех жильцов. Помимо этого, динамическую нагрузку создают установленные спортивные тренажёры, а также раздвижные перегородки, которые имеют крепления на полу или на потолке.

800 кг/м² – стандартный показатель несущей способности плит перекрытия

В отдельную категорию выделяется комплексная нагрузка, куда, например, можно отнести давление, оказываемое ванной, которое изменяется в зависимости от наполнения чаши, присутствия или отсутствия в ней человека. Если ванная установлена на ножки, то каждая из опор будет создавать на плиту локальное давление.

Как узнать максимальную нагрузку на пустотную плиту перекрытия

Чтобы при строительстве рассчитать давление, на которое рассчитано железобетонное основание с полостями, требуется выполнить такие действия:

Начертить детализированный план постройки с учётом количества опор, которые после завершения работ будут оказывать нагрузку на несущую плиту. Отметить, как они будут располагаться.
Примерно прикинуть суммарную массу элементов, оказывающих давление на перекрытие.
Разделить вычисленное значение на количество ЖБИ-панелей.

После расчёта максимально планируемой нагрузки на плиту следует выбирать наиболее подходящий по характеристикам тип изделия. При вычислении не стоит забывать о том, что собственная масса плиты тоже учитывается. Что касается алгоритма расчёта для опорной конструкции с маркировкой ПК 23.15-8 с несущей способностью 800 кг, которая отличается размером 1,49х2,29 м и общей массой 1180 кг, он будет выглядеть следующим образом:

Максимальную нагрузку на пустотную плиту можно просчитать вручную

Чтобы узнать площадь основания, нужно длину умножить на ширину: 1,49х2,29=3,41 м².
Для расчёта нагрузки на квадрат основания общую массу делят на площадь плиты 1180:3,41=346 кг/м².
Затем от несущей способности отнимают полученное значение 800-346=454 кг.

Полученный показатель и является максимальной массой, на которую рассчитана плита с учётом собственного веса. За суммарную массу всех воздействующих сверху на плиту предметов на м² принято брать величину, равную 250 кг. Таким образом, 454-250=204 кг – именно этот вес можно считать запасом прочности на м² площади панелей.

Интересная информация! Большая часть железобетонных изделий имеет несущую способность 800 кг/м², которая считается оптимальной для жилых помещений.

Описание материала

Процесс производства осуществляется согласно ГОСТ 23009-78. Этот стандарт также предполагает особую маркировку, в которой предусмотрены габариты, марка бетона и выдерживаемая нагрузка.

О том как использовать пустотные плиты перекрытия Сортамент можно узнать из данной статьи.

Процесс монтажа выполняется при помощи особого оснащения. Но применять пустотелые плиты не рекомендуется в условиях агрессивной среды. Поэтому перед тем как произвести их установку, необходимо выполнить качественный расчет возможной нагрузки на стены.

Плиты перекрытия ребристые гост и другие данные описаны в статье.

Причина образования коррозии заключается в некачественно выполненной арматуре. Если на поверхности присутствуют небольшие трещины, то их можно устранить. Хотя такие проблемы возникают очень редко, ведь для подобных изделий характерны высокие показатели прочности и надежности.

Плита двп размеры и другие данные описаны в статье.

На видео – пустотные плиты перекрытия и их технические характеристики:

Железобетонные плиты перекрытия размеры гост и другие данные можно найти в описании статьи.

Согласно ГОСТ 9561 91 выделяют следующие технические характеристики пустотелых плит перекрытия:

Для производства применяют бетон, показатель прочности которого А22,5.
Плотность бетона будет составлять 2000-2400 кг/м3 и этот показатель отличается от плотности железобетона кг м3.
Марка бетона – W4.
Стандартные показатели ширины (типоразмеры) составляют 1м, 1,2м, 1,5м, 1,8м.
Плиты НВ и ПБ задействуют в области строительства в шириной 0,55 м.

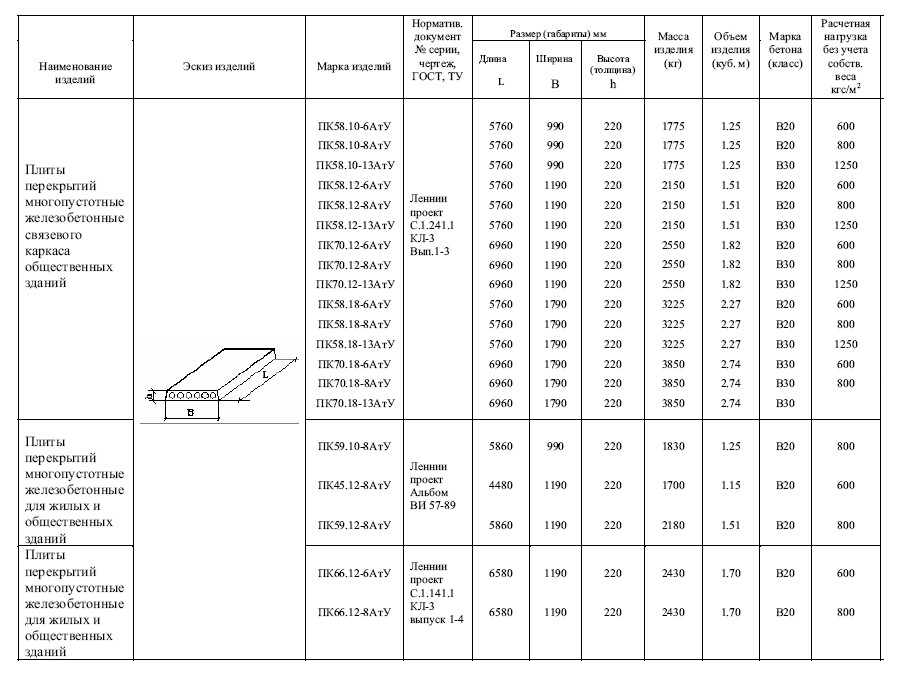

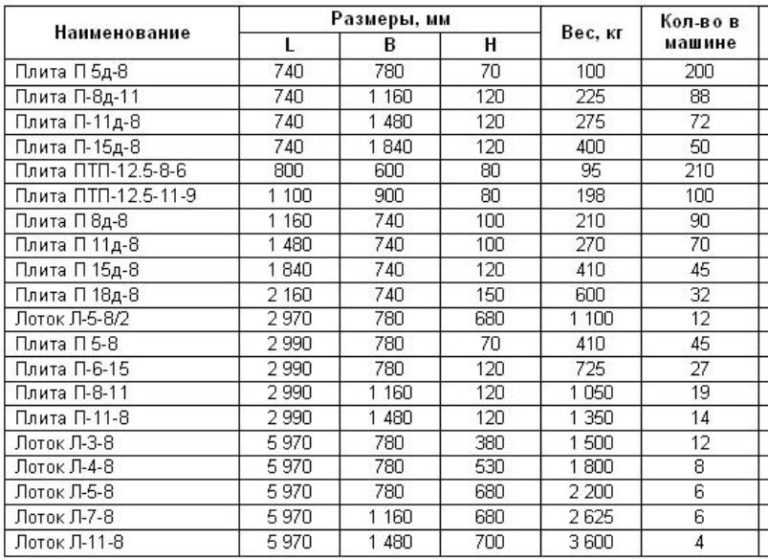

На фото – таблица с весом и размерами (длина, ширина, толщина) пустотных плит перекрытия:

Примеры и формулы подсчета на 1 м2

Предельная и точечная нагрузки рассчитываются по-разному. Кроме того, потребуется пересчет на квадратный метр площади. Рассмотрим, как определить все это на образце ПК 60-15-8 – плиты многопустотной, изготавливаемой по ГОСТу 9561-91, повсеместно используемой при возведении зданий разного назначения. Исходные данные образца:

масса – 2,850 т;
габариты: ширина – 1,5 м, длина – 6,0 м.

Предельная

Рассчитывается площадь путем перемножения ширины на длину: 1,5 x 6,0 = 9,0 м2. Затем подсчитывается масса, которую способен выдержать образец: предельно допустимая нагрузка для 1 м² согласно нормативу – 800 кг/м2 (0,8 т/м2), таким образом: 9,0 x 0,8 = 7,2 т.

Чтобы определить, какую дополнительную нагрузку можно возложить на плиту, из допустимого веса вычитается масса самого образца: 7,2 – 2,85 = 4,35 т.

Далее обсчитывается общий вес отделки – полы со стяжкой и утеплителями. Рекомендуемая масса всей конструкции напольного покрытия – до 150 кг/м2 (0,15 т/м2). Тогда нагрузка на квадратный метр площади половой отделки будет: 0,15 x 9,0 = 1,35 т.

Итак, предельная нагрузка (предметы быта и люди) на всю площадь образца составит: 4,35 – 1,35 = 3,0 т. Пересчет на метр площади дает показатель 0,333 т/м2 (333,3 кг/м2).

Точечная

Параметр должен быть высчитан максимально достоверно, поскольку ни одно перекрытие не выдержит долго, к примеру, хрустальную люстру в 200 кг, если точечная нагрузка – не более 180 кг. Точечное расположение (навешивание и установка) массивных объектов рекомендуются вблизи несущих стен, поскольку там усилено армирование плит.

Согласно общим правилам, допустимый показатель вычисляется по формуле «норматив для изделия по ГОСТу (по СП 20.13330.2016) x 2», для образца ПК 60-15-8 это: 0,8 т/м2 x 2 = 1,6 т.

Но на практике высчитывать точечную нагрузку следует с применением коэффициентов надежности. Так, для среднестатистической квартиры в типовой многоэтажке он составляет от 1,0 до 1,2 (в зависимости от года постройки дома). Исходя из исходных данных примера: 0,8 т/м2 x 1,2 = 0,96 т.

Пересчет на 1 м2

По нормативам и данным производителя пустотных ЖБИ существует еще один метод расчета.

Для взятого образца алгоритм подсчета: 2,85 т / 9,0 м2 = 0,317 т/м2. Из веса, допустимого по нормативу, вычитается расчетный: 0,8 т/м2 – 0,317 т/м2 = 0,483 т/м2.

Из полученного общего допустимого показателя нагрузки вычитается масса конструкции полового покрытия (рекомендуемая до 150 кг/м2, что равняется 0,15 т/м2): 0,483 т/м2 – 0,15 т/м2 = 0,333 т/м2. (Как можно видеть – показатель получился ровно тем же, как и в Примере № 1, но расчет оказался более простым.)

Затем вычитаются еще 0,15 т/м2, рассчитанные на бытовые предметы и живые объекты, в итоге остаются 0,183 т/м2, которые можно отвести под установку дополнительных перегородок, дверей и прочего, улучшающего планировку.

Типы железобетонных перекрытий

В 50-х годах прошлого века в СССР стало активно развиваться производство железобетонных изделий, позволяющих в сжатые сроки возводить жилые дома и целые районы, пусть и не слишком привлекательные внешне, зато недорогие и надежные.

Строители по старинке пытались использовать монолитный способ, при котором конструкция заливается по опалубке, смонтированной на территории объекта. Однако учитывая суровый климат большинства регионов страны, когда на прогрев бетонной смеси для ее достаточного твердения при отрицательных температурах приходилось тратить немалые средства, каркасный метод стал особенно актуальным. В частности, сборные железобетонные перекрытия.

Монолитное перекрытие

Но это не означает, что использование монолита прекратилось. Данный метод оправдан в ситуациях, когда зданию необходимо обеспечить достаточную пространственную жесткость или устойчивость к динамическим перегрузкам. Однако эти требования почти не распространяются на жилые многоэтажки и частные постройки.

При строительстве жилых домов обычно используют плиты заводского изготовления. Их и сегодня изготавливают по стандарту 26434, введенному в 1985 году. Периодически этот ГОСТ переиздается с небольшими нововведениями.

Многопустотные плиты наиболее востребованы в строительстве многоэтажек. Для них прописан отдельный ГОСТ 9561, введенный в действие в 2016 году. В стандарте указаны:

ТУ для производства железобетонных плит;
габариты изделия;
методика производственного контроля;
правила транспортировки и хранения изделия.

плиты должны всегда находиться только в горизонтально и не более пяти единиц в высоту.
компенсирующие подкладки ставятся точно под монтажными петлями и точно по одной вертикали.

Если будет нарушено хотя бы одно условие, в бетоне появятся деформации, которые повлекут за собой разрушение изделия.

Технические характеристики

Панель перекрытия многопустотная обладает такими характеристиками:

Несущая способность на 1 м2 составляет 0,68 т постоянных и 0,5 т временных нагрузок.
Показатели плотности определяются типом бетонной смеси, которая использовалась в процессе производства. Удельный вес варьируется от 2 до 2,4 т/м3.
Бетон способен воспринимать ряд нагрузок сжимающего типа. С учетом этого свойства плитам придают индекс В22,5.
Степень морозостойкости соответствует F200.
Плиты могут использоваться в среде с высоким показателем влажности, поскольку они обладают водонепроницаемостью уровня W4.
Размеры пустотных плит ЖБИ определяются их конструкцией.

Еще плиты могут отличаться разной толщиной. Согласно нормативам, она должна составлять не меньше 22 см.

Нагрузка, которую способны выдержать пустотные панели

Допустимые нагрузки на плиту указываются в официальной документации и определяются путем расчета некоторых показателей:

Статическая нагрузка постоянного типа. К таким усилиям относят наличие предметов мебели в здании, оборудования, перегородок и изоляционных слоев.
Динамическая нагрузка временного типа. Это могут быть перемещения людей или животных по помещению, а также перестановка мебели и других подвижных конструкций.

Нагрузки бывают точечными, действующими локально и распределенными. Чтобы правильно рассчитать допустимые усилия, необходимо создать силовую схему зданию, определить вес воздействия на плиту и получить сумму всех нагрузок.

Усиление

С целью повышения прочностных свойств плиты подвергаются процедуре усиления. Для этого в их состав добавляют цементные смеси марок М400 и М300. Первый вариант обеспечивает устойчивость к нагрузке до 400 кг/см3/сек, второй — защищает поверхность панели от прогибов.

Еще производится усиление методом армирования, которое состоит из таких этапов:

Натягивание прутьев из нержавейки.
Монтаж стальной сетки.
Заливка бетонной смеси опалубки с армированными элементами.
Обрезка остатков арматуры, выступающих из затвердевшего бетона.

Применение натяжной арматуры делает плиту устойчивой к большим статическим и динамическим нагрузкам, провисаниям и прогибам. Чтобы поднять устойчивость ЖБ-панели к подобным действиям, в торцах устанавливается двойная арматура.

Наличие подобного усиления способствует защите от максимальных нагрузок без развития деформационных процессов. Подобные характеристики делают плиту востребованной для возведения многоэтажных построек промышленного назначения.

Размеры

Приступая к монтажу многопустотных плит, необходимо составить некоторые чертежи и определить их габариты, включая толщину, ширину и длину. В строительных магазинах Москвы предлагаются следующие типоразмеры таких изделий:

Показатели длины варьируются от 168 до 12000 см.
Ширина может составлять 98-148 см.
Диаметр внутреннего канала равен 114-159 мм.

При этом каждый тип плит обладает постоянной толщиной в 220 мм. По стандарту допускается производство индивидуальных проектов с разными эксплуатационными характеристиками.

Проверка выполненных расчетов

После выполнения всех подсчетов очень важно выполнить проверку, для этого, по имеющимся исходным данным необходимо сделать пересчет нагрузки на перекрытие на каждый кв. метр

Итак, при общей площади перекрытия, к примеру, в 9 кв. метров, вес который приходится на 1 метр, равняется 2850 кг. Далее нужно вычесть из максимума допустимой нагрузки, собственный вес плиты и получится 484 кг на кв. метр.

Так, необходимо подчитать задуманное ранее напольное покрытие и вес отделочных материалов и далее отнять эту цифру, из полученной ранее. Пусть общий вес всех материалов будет равен 150 кг/кв.м., так: 484 – 150 = 334 килограмма на один кв. метр.

Примечание Разница в расчетах и некоторые погрешности допустимы, однако расчет может быть с погрешностью, не более 1 кг.

При планировании нагрузки, специалисты рекомендуют вначале распределить вес мебели равномерно и подсчитать общую массу и только после этого включать в формулу вес перегородок, дверей и т.д. Если же перегородки будут превышать допустимое значение нагрузки на перекрытие, необходимо будет выбрать более легкий материал.

Именно от грамотно сделанного расчета точечной нагрузки будет в большей степени зависеть продолжительность службы перекрытия и ее безопасность. Поэтому, несмотря на допускаемую погрешность, рекомендуется выполнять точный расчет, вплоть до граммов.

Несмотря на то, что привычнее пользоваться вышеописанной методикой расчетов точечной нагрузки, можно использовать более точную и безопасную, которая включает коэффициент надежности.

Для жилых многоэтажных построек принято выбирать коэффициент надежности, равный 1,2, что гарантирует в дальнейшем более безопасную эксплуатацию постройки, и длительный срок службы перекрытия.

Особенности производства плит с маркировкой ПК и ПБ

Железобетонные изделия серий ПБ и ПК относятся к категории пустотных плит перекрытия. Технологические пустоты в их конструкции расположены по всей длине, что обеспечивает небольшой вес по сравнению с монолитными перекрытиями, позволяет незначительно улучшить звуко- и теплоизоляционные характеристики.

Основное отличие плит ПК и ПБ заключается в их технологии изготовления:

ПК – изготовляются по старому методу опалубочного формования.

Фото 1. Производство изделий марки ПК
ПБ – производятся по новой технологии безопалубочного непрерывного формования.

Фото 2. Изготовление плит марки ПБ методом непрерывного формования

ЖБИ серии ПК производятся из бетона марки М200-М400. Для армирования применяется арматура класса АIII. В изделиях длиной более 4,2 м используются преднапряженные армирующие элементы. Формование осуществляется в металлической опалубке с последующим уплотнением бетона с помощью специального вибрационного оборудования.

Детальнее технология производства рассмотрена в следующем видео:

Плиты перекрытия ПБ изготовляются с применением бетона более высоких марок прочности – М400-М500. Для армирования изделий любой длины используется преднапряженная арматура. Предварительное напряжение сжатых и растянутых зон позволяет минимизировать свободный прогиб ЖБИ этого типа и увеличить их стойкость к трещинообразованию по сравнению с ПК.

Техника изготовления рассмотрена в представленном ниже видеоматериале:

Чтобы окончательно определиться с вопросом о том, какие выбрать плиты перекрытия – ПК или ПБ, нужно рассмотреть и другие их особенности – основные технические характеристики, геометрические параметры и конструктивные отличия.
