Расчет и установка съемной опалубки

Расчет и подготовка к монтажу

Расчет потребности в материалах для опалубок, применяемых при заливке бетона, практически одинаков для всех рассмотренных ранее разновидностей. В нашей статье в качестве примера мы ознакомимся с расчетом варианта сборной деревянной конструкции.

Перед покупкой расходного материала (досок или листов толстой фанеры) необходимо измерить длину периметра будущего фундаментного основания по его внешнему и внутреннему краям.

Потребность в фанере высчитывается исходя из суммы снятых показаний, соотнесённых с размером одного листа (при условии, что его высоты достаточно для закрытия будущего фундамента на всю его глубину).

Расчёт потребности в досках в целом производится аналогично, однако при этом учитывается количество заготовок в одном сколачиваемом из них щите. Для этого следует глубину фундаментного разделить на ширину одной заготовки, после чего полученные результаты просто перемножаются.

Важно! В указанные расчёты обязательно должны быть включены и расходы на приобретение заготовок, необходимых для изготовления распорок и стяжек, а также других вспомогательных материалов, применяемых при сборке подобных конструкций своими руками. Помимо приобретения требуемого количества расходного материала перед началом монтажа ограждающей конструкции проводятся следующие подготовительные операции:

Помимо приобретения требуемого количества расходного материала перед началом монтажа ограждающей конструкции проводятся следующие подготовительные операции:

Как сделать разборно-переставную опалубку?

Схема устройства опалубки ленточного фундамента.

Разборная опалубка состоит из готовых элементов. Применяется для установки бетонных конструкций и почти всех типов железобетонных работ.

После того как произведется начальное схватывание бетона, опалубку нужно разобрать и использовать повторно. Состоит из коробов, крупногабаритных и небольших щитов, а еще инвентарных щитов, которые изготавливают стандартизировано.

Перед началом работ необходимо обязательно выровнять поверхность. Для небольших частей опалубки используют доску, толщина которой 2,5 – 3,2 см, иногда можно использовать материал толщиной 1,9 см. Фиксируются доски планками, затем крепятся саморезами или гвоздями.

Устройство

Опалубка для фундамента – это конструкция, которая позволяет сделать каркас будущего основания. Она состоит из:

• щитов, которые не позволяют жидкому бетону растекаться;
• распорок и фиксаторов, для соединения деталей конструкции между собой так, чтобы они не расходились в разные стороны или не складывались вовнутрь;
• вспомогательных лесов, дающих возможность зафиксировать щиты в одном положении.

По своей сути опалубка является формой для жидкого бетона, чтобы он в ней застывал.

Такой показатель нужен для того, чтобы во время заливки бетона фундамент не повело или, не разломались сами щиты под внутренним весом.

Вопросы-ответы от мастера

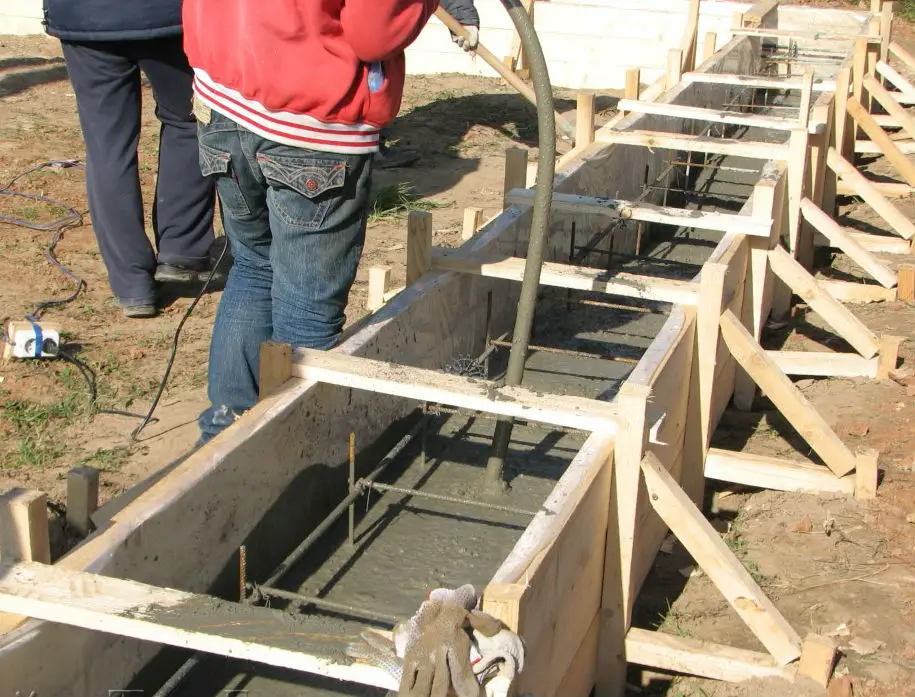

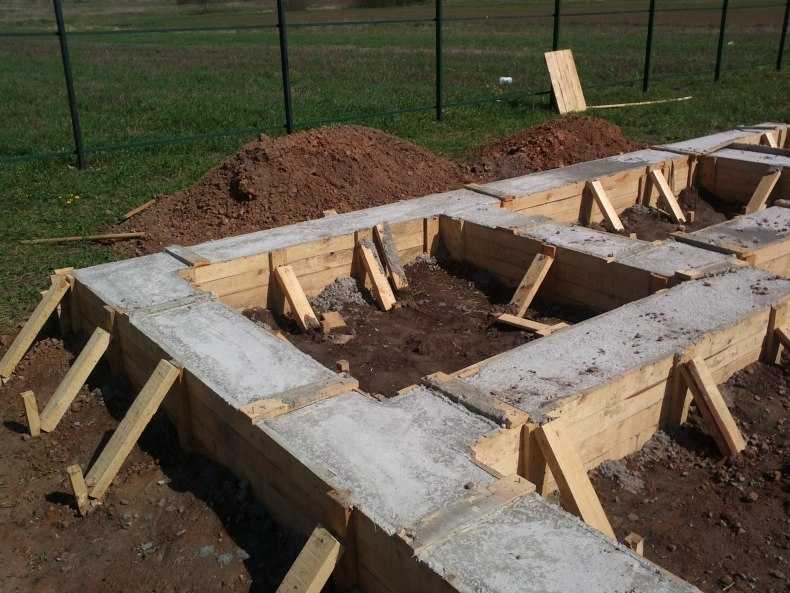

После того, как монтаж опалубки закончен, можно приступать с заливке бетона. Убирать опалубку необходимо по истечении двух, двух с половиной недель. Раньше срока демонтировать конструкцию не рекомендуется.

При повышенной температуре воздуха и солнечной погоде бетон смачивают водой, данную процедуру проводят один раз в сутки. Чем быстрее высохнет бетон и сдержит нужную влажность, тем крепче он будет в дальнейшем.

Это связано с тем, что при быстром испарении влаги из состава бетона, не позволит закончить все необходимые химические процессы. В следствии чего, качество постройки в разы понижается. Для фундамента столбчатого, все вышеуказанные процедуры повторяются и ничем не отличаются.

Чем крепить пленку

Изнутри конструкции перед бетонированием выстилается прочная полиэтиленовая пленка для опалубки, которую необходимо закрепить степлером. Возведение лучше вести на саморезы. В этом случае её можно легко разобрать, сведя повреждения опалубочных досок к минимуму.

Я после разборки опалубки доску 30х120 мм пустил на обрешётку. Перед этим очистил поверхность досок от степлерных скоб. Главное – разбирать всё аккуратно.

У меня крыша дома собрана из доски 40-ки, оставшейся после заливки и демонтажа опалубки. Я ее заранее перед заливанием закрыл плёнкой, доски, торчащие по углам, не пилил, всё собирал на саморезы. После разборки доски были как новые!

Виды, устройство, материалы, требования

У новичков в строительстве возникает вопрос: «Что такое опалубка для фундамента»? Это металлическая или деревянная конструкция, которая помогает придавать нужные параметры (форму, положение, структуру) растворам бетона либо грунтовки. Состоит она из формообразующих элементов, крепежей и поддерживающих материалов.

Существует два основных вида опалубки: съемная, которую необходимо снять после того, как залитая смесь застынет, и несъемная – остается частью конструкции. По структуре выделяют рамную, балочную и туннельную системы.

Опалубка для фундамента

Перед тем как устанавливать опалубку, стоит ее проверить на соответствие с требованиями:

• размеры конструкции должны быть строго рассчитаны;
• обязательна проверка на наличие щелей и трещин, чтобы избежать попадания в них раствора;
• опалубка должна быть стойкой и прочной, чтобы выдерживать бетон любого веса;
• немаловажен правильный выбор креплений, они помогут проводить легкий монтаж и демонтаж.

Номенклатура опалубки. Материалы для работы

Мелкощитовая опалубка состоит из стандартного набора щитов и уголков. Дополнительные элементы опалубки – горизонтальные ригели, телескопические стойки, стяжки. Вся эта система скрепляется при помощи болтов, гаек и клинов в один большой щит стены фундамента или несущей стены дома.

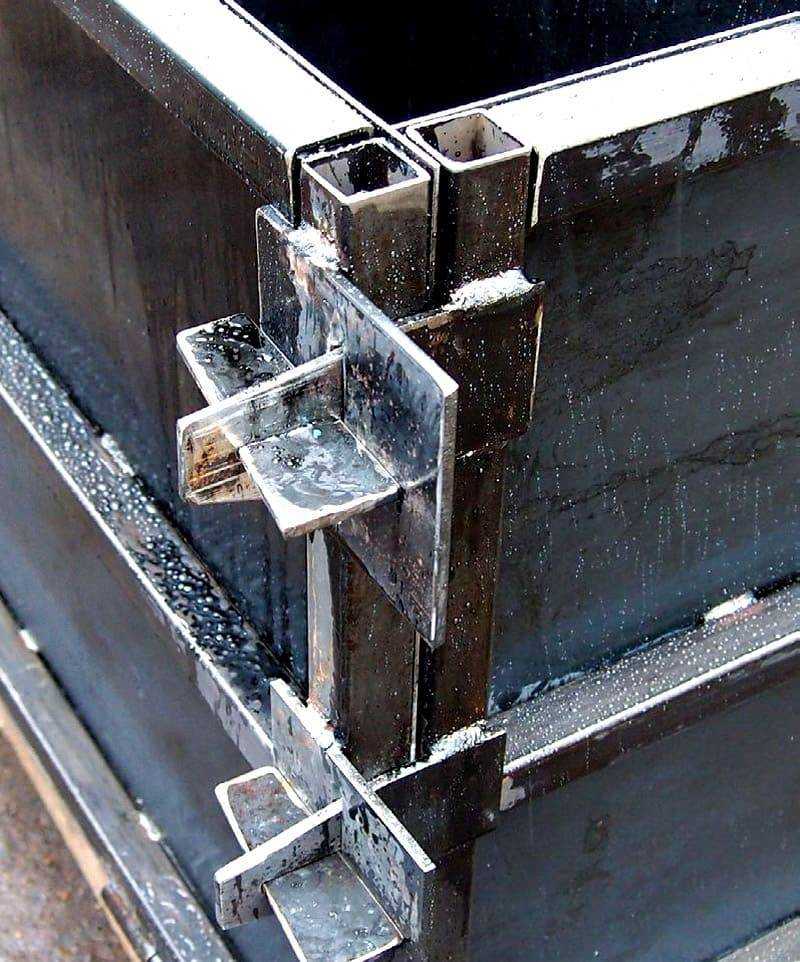

Скрепление опалубки с помощью клинов

Щиты различаются по толщине. Типовые размеры щитов по толщине – 75, 100 и 150 мм. Щиты 150 мм используют там, где из мелкощитовой опалубки собирают более крупные элементы, и им необходима собственная несущая способность, чтобы не деформироваться при перемещении краном. В обычном частном строительстве рациональнее всего применять щиты толщиной 75 мм.

Используйте для строительства опалубку одного производителя и одной и той же толщины, иначе у вас будут проблемы со скреплением её в один большой массив.

По типу различают основные и доборные щиты. Основные щиты имеют длину от 600 до 1500 мм и ширину от 300 до 900. Опять же, номенклатура размеров сильно зависит от производителя. Основные щиты используются для заполнения опалубкой основной площади.

Доборные щиты используются для заполнения оставшегося объёма до получения требуемого размера. Они имеют длину от 300 до 1500 мм и ширину от 100 до 400 мм.

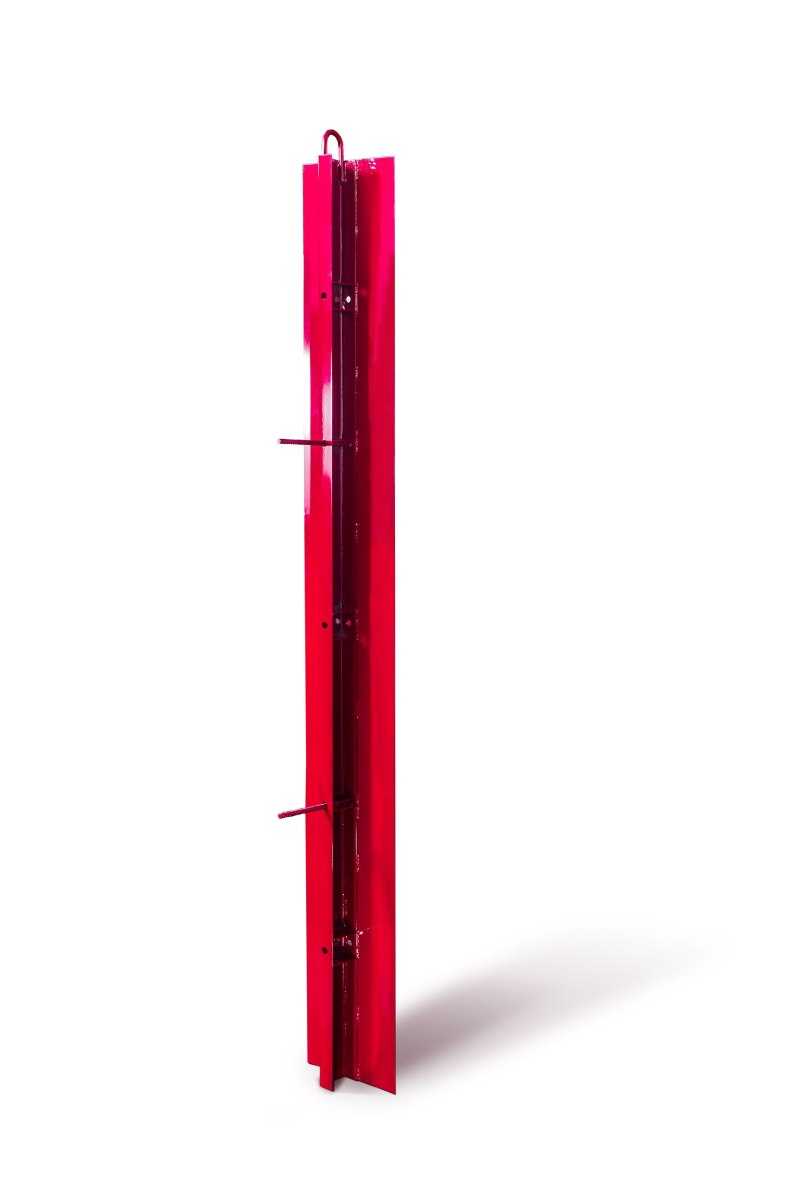

Уголки используются для того, чтобы обеспечить крепление щитов по углам конструкции. Бывают внешние и внутренние. Различаются по высоте. Обычно в строительстве используют более длинные уголки, чем высота стены, так как они не мешают при заливке бетона. При необходимости их можно скреплять по несколько штук, чтобы получить нужный размер по высоте.

Также упомянем некоторые эрзац-элементы – деревянные клинья для выравнивания щитов по высоте, отрезки квадратной трубы, которые вставляются в стену для опоры при перестановке скользящей опалубки, некоторые другие элементы, наличие которых зависит от вида и технологии строительства каждого объекта.

Стоимость аренды съемной опалубки

Если говорить о стоимости опалубки для монолитного строительства, взятой в аренду, то в этом случае можно заказать готовые системы (оплата производится ежемесячно):

• «Пери» (Германия) – обойдется порядка 850 руб/м2.
• Алюминиевая опалубка отечественного производства – порядка 400 руб/м2.
• Pilosio (Италия) – от 600 руб/м2.
• Hunnebeck (Германия) – будет стоить около 500 руб/м2.

Если приобретать деревянную опалубку для других объектов, то:

• Стеновая опалубка обойдется от 500 руб/м2.
• Опалубочная конструкция для колонн обойдется 11900 руб/м2.
• Комплектующие – 0,50 руб/м2 (оплачиваются посуточно).
• Ламинированная фанера – от 15 рублей за лист.

Если посчитать стоимость аренды, то в среднем потребуется:

• порядка 15 000 рублей за 2 недели аренды;
• 20 000 рублей за доставку (в зависимости от региона и веса конструкции);
• около 7 000 на расходные материалы (отрезки фанеры).

Итого получается 42 000 рублей, плюс залог не менее 100 000 рублей (который возвращается после демонтажа каркаса).

Если же посчитать, во сколько обойдется самостоятельное изготовление опалубки, то получится:

• порядка 40 000 рублей на бруски;
• не менее 30 000 рублей на фанеру;
• около 7 000 рублей за доставку.

Итого получаем 77 000 рублей. Очевидно, что намного выгоднее, удобнее и проще взять конструкцию в аренду, чем мучиться с ее самостоятельным изготовлением. Однако, если взглянуть на этот вопрос с другой стороны, то вы можете изготовить опалубочный каркас и самостоятельно сдавать его в аренду.

Как выставить по уровню?

Поверхность фундамента должна быть ровной, так как из-за этого может случится перекос стен, что приведет к дополнительным нагрузкам на основание или его повреждению.

Для того, чтобы правильно все сделать нужно:

1. определить требуемую высоту фундамента в самой нижней точке разметки;
2. приложить уровень (водяной или лазерный), чтобы прочертить начальную полосу;
3. после этого с помощью еще одного уровня прочертить аналогичные полосы на остальных колышках, после чего соединить эти линии в одну.

В некоторых случаях можно выравнивать саму опалубку, чтобы она была маркером. Для этого устанавливаются столбы по периметру траншеи, между которыми натягивается леска или веревка. Их можно выровнять с помощью уровня. Также можно сделать ровную опалубку просто спиливая верхнюю часть так, как это нужно.

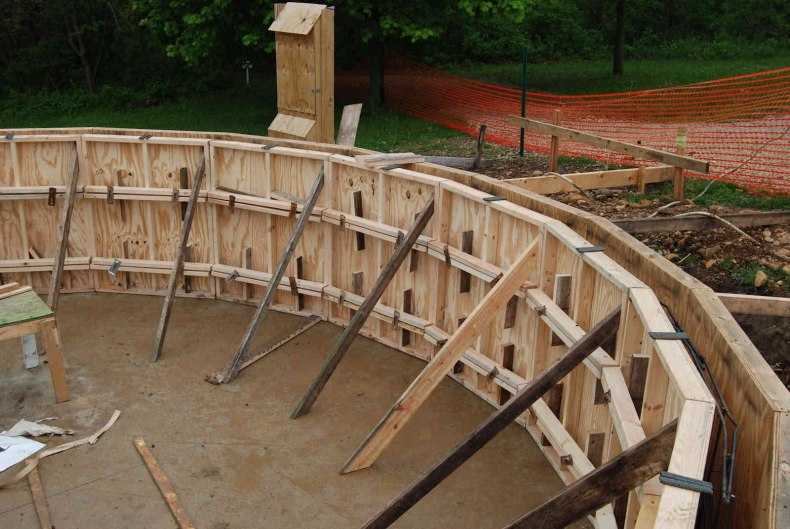

Материалы и технологии

При строительстве правильной конструкции в первую очередь необходимо продумать её конструктив и все необходимые силовые элементы (распоры, укосины, стяжки). Ведь одно дело: лить ленту высотой от земли в 30-40 см, и совсем другое – заливать стенки подвала высотой в 2.5 метра. Особенно, если бетон подаётся при помощи бетононасоса.

SkyRockучастник FORUMHOUSE

Я построил опалубку из 25-х досок. Стяжки не стал делать, думал, выдержит, т.к. каждые 30 см я ставил деревянные распорки. При заливке бетона опалубку распёрло, да так, что два раза пришлось вычерпывать вылившуюся смесь, потом снова скреплять опалубку и вручную закидывать бетон обратно. Наученный очень горьким опытом, я теперь обязательно буду стягивать стенки стяжками.

Нередки случаи, когда, не потрудившись на должном уровне произвести укрепление, мы обнаруживаем, что при заливке или вибрировании конструкцию опалубки просто разрывает. Весь бетон выливается на грунт. Конструкцию приходится в экстренном порядке латать, что приводит к большим денежным потерям. Отсюда правило: опалубку необходимо дополнительно закреплять.

Из каких материалов можно изготовить опалубку?

Опалубка может изготавливаться из различных материалов. Среди них можно отметить:

• Металл. Данный вид материала очень дорогой, но в тоже время и наиболее универсальный. Ее изготавливают из стальных листов, толщина которых составляет около 1-2 мм. Главным недостатком такого материала является его высокая стоимость, поэтому его используют крайне редко.
• Железобетон. Данный вид опалубки также является дорогим. Она изготавливается из бетонных плит разной толщины. При ее использовании значительно сокращается расход бетона для заливки. Однако главным недостатком такого материала, является его высокий вес, что требует использования специальной тяжелой техники.
• Пенополистерол. Данный вид опалубки является также не из дешевых,, однако ее нет необходимости снимать после того как бетон набрал прочность. Она изготавливается из уже готовых блоков пенополистерола, монтировать ее достаточно легко. Главным недостатком такого материала является его высокая стоимость и возможные трудности в процессе подбора некоторых сложных элементов.
• Подручные материалы. Опалубку можно изготовить и из шифера, профлистов и других подходящих материалов. Преимущество такой опалубки является ее невысокая цена, однако среди недостатков можно отметить сложность сборки конструкции, существует риск возникновения протечки бетонного раствора через образованные щели, необходимо использовать дополнительные расклинки и опоры.
• Древесина. Данный вид материала для опалубки широко распространен и не дорогой. Чаще всего для создания опалубки используют обрезанные доски или листовую фанеру. Ее легко собрать, однако необходимо устанавливать дополнительные элементы усиления. Именно этот вид опалубки лучше всего использовать для новичков в строительстве.

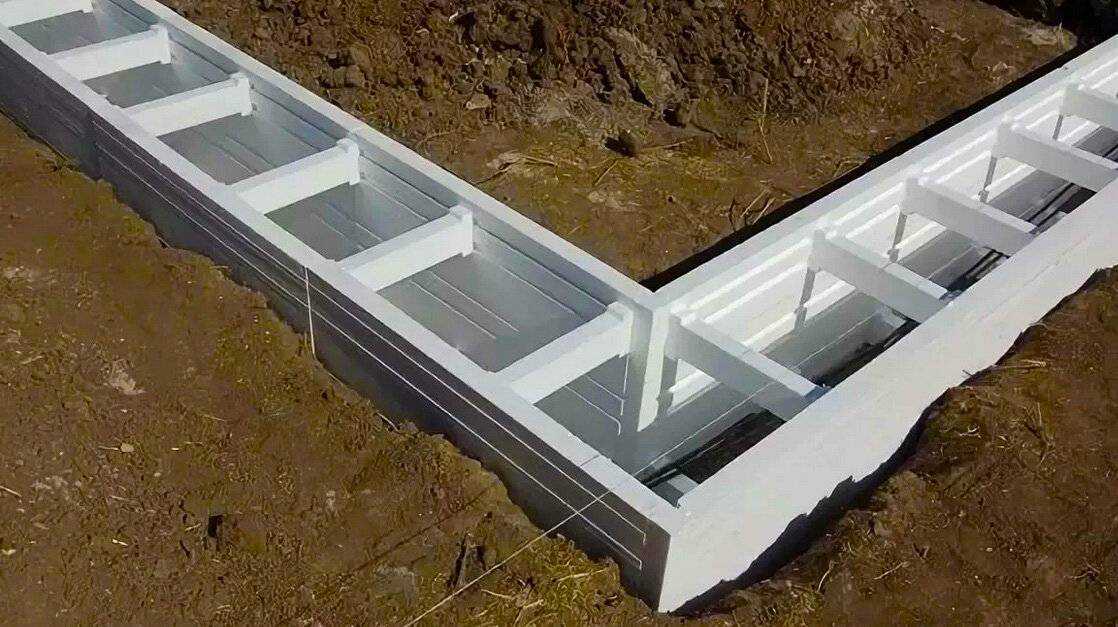

Установка съемной опалубки

Правильный монтаж съемной опалубочной конструкции – залог создания надежного прочного сооружения

Поэтому важно соблюдать определенную последовательность при проведении работ. Рассмотрим пример монтажа съемной опалубки для ленточного фундамента из плиты OSB

1. Деревянный брусок нарезают на куски, равные ширине фундамента. Чаще всего это 25 или 30 см. Количество брусков определяется из расчета 4 штуки на 1 метр фундамента.
2. Листы OSB ставят параллельно друг другу, вставляют между ними брусок, закрепляя его шурупами с двух сторон. Эта процедура необходима для повышения прочностных характеристик опалубочной конструкции. В результате образуется своеобразный блок.
3. Аналогичным образом устанавливают все листы, проверяя, чтобы зазор между блоками был минимальным. Между собой блоки скрепляют деревянными планками.
4. При установке блоков регулярно проверяют уровень. Для большей точности используют нитку, что позволяет избежать образования впадин и выступов.
5. С наружной стороны опалубки устанавливают опоры, которые не дадут рассыпаться конструкции. Для этого понадобятся бруски длиной 0,6 м;0,9 м и 1,2 м. Один край бруска должен иметь прямой спил, а другой спиливают под углом 450. Выдерживая расстояние около одного метра, выставляют бруски. При этом на одной линии располагают по три бруска: первый упирается в щиты на высоте 0,6 м, второй – 0,9 м, третий – 1,2 м. Прямой угол бруска направляют к земле, острый – к щиту. Крепление опоры выполняется с помощью шурупов.
6. Далее забивают вертикальные опоры, которые необходимы для поддержки конструкции. Эти элементы могут быть выполнены из любого материала, главное, чтобы их несущая способность была высокой. Опоры устанавливают вплотную к опалубке и забивают в землю на полметра. Такие действий помогают удержать нижнюю часть конструкции от расхождения при заливке бетонной массы.
7. Заливая бетонный раствор в опалубочную конструкцию, необходимо наблюдать за уровнем верхнего края фундамента. Для упрощения работы можно воспользоваться ниткой, которую натягивают на необходимой высоте по всему периметру будущего фундамента. Такие действия позволят залить ровное основание и предотвратят возникновение ненужных проблем при дальнейшем строительстве.
8. После затвердевания бетонной массы опалубочная конструкция демонтируется, очищается от остатков бетона и остается до следующего использования.

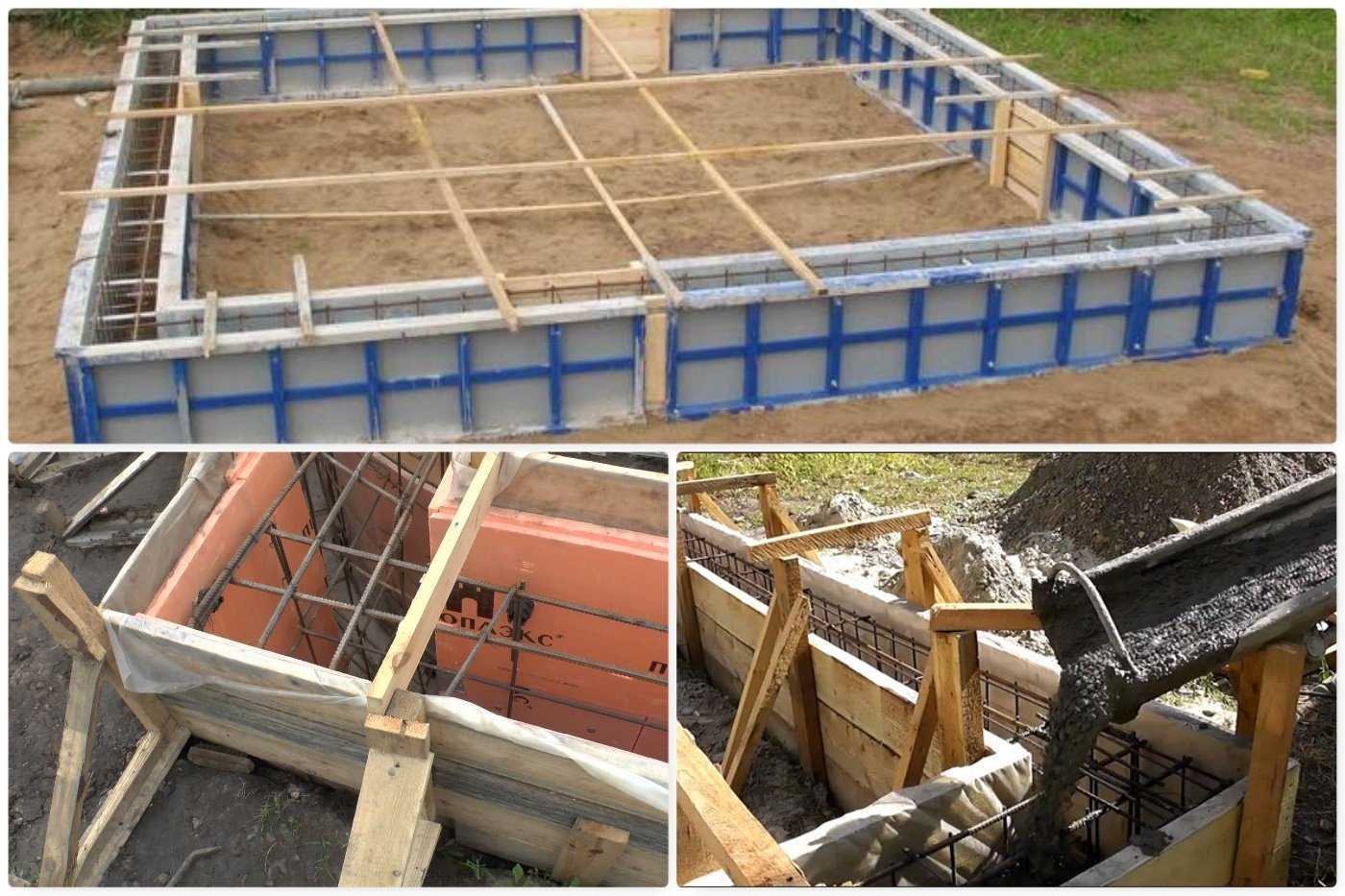

Виды и материалы изготовления опалубок

В зависимости от желаемого качества бетонной конструкции, скорости ее сооружения и возможности повторного использования ограждающего материала, различают следующие разновидности опалубки:

• Съемная (разборная) . Подразумевает многократное использование функциональных деталей приспособления. Демонтируется после затвердевания железобетона.
• Несъемная . Остается в фундаменте, при этом служит дополнительным защитным или декоративным элементом сооружения.
• Деревянная . Применяется в разборных конструкциях. В качестве основного ограждающего материала используют обрезную деревянную доску разного сечения, фанеру, плиты ОСБ, в редких случаях ДСП.
• Металлическая . Ограждающие элементы в такой опалубке делают из листового металла. Узлы, обеспечивающие жесткость и препятствующие деформации плоскостей, могут быть выполнены из дерева или металлического профиля.
• Полимерная . Может быть как съемной, так и несъемной. В первом случае, подразумевается использование специальных пластиковых листов в качестве ограждения. Во втором, бетон заливают в формы из пенополистирола, собранные посредством замков в цельную конструкцию.

Опалубка для многоразового использования – часто такие сдают в аренду Источник

Что такое мелкощитовая опалубка

Классическая опалубка – конструкция из дерева. Большинство её элементов после заливки бетона выбрасывается. Совсем другое дело, если вы планируете использовать многоразовую опалубку. Она скрепляется при помощи болтов и гаек при помощи электрического гайковёрта.

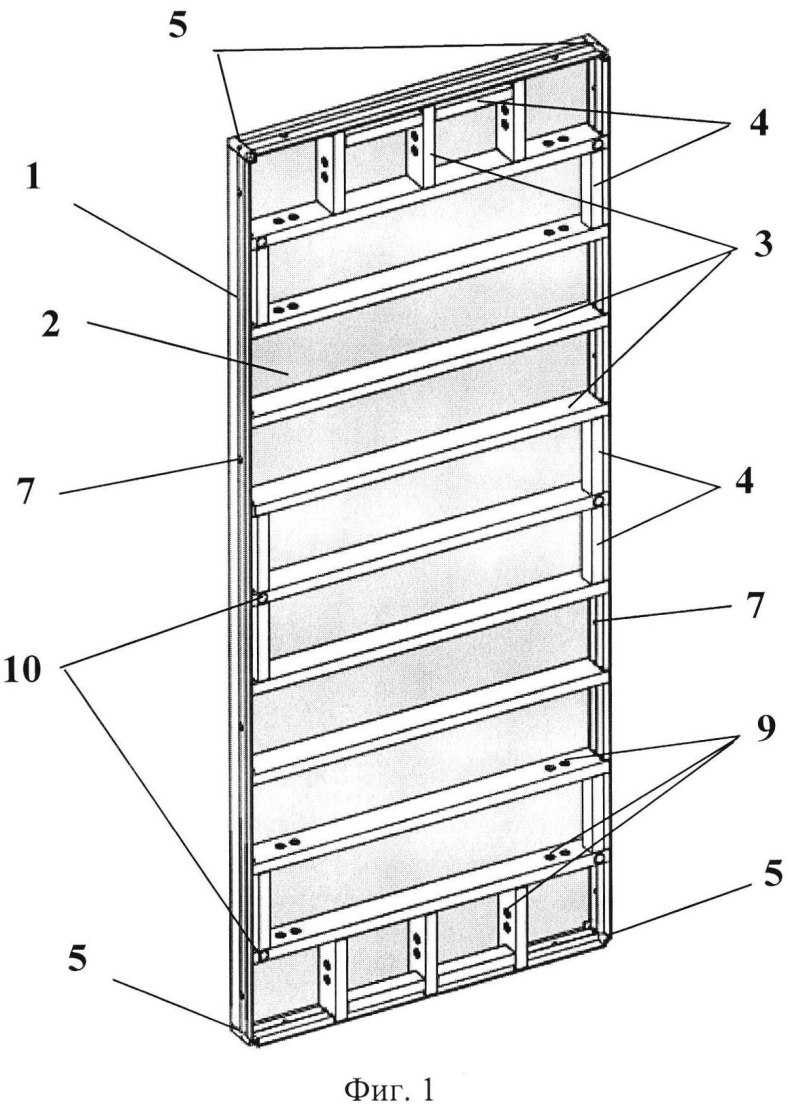

Элементы мелкощитовой опалубки

Мелкощитовая опалубка – разновидность опалубки многоразового использования. Она состоит из элементов, которые имеют массу до 70 кг. Их можно монтировать силами одного-двух человек без использования подъёмного крана.

Это очень важно для частного строительства фундамента, так как обычно оно ведётся силами одного-двух человек, без использования строительной техники. Элемент её состоит из стального каркаса и палубы

В качестве палубы используют металл или бакелитовую фанеру. Такая палуба выдерживает до 300 циклов заливки бетона

Элемент её состоит из стального каркаса и палубы. В качестве палубы используют металл или бакелитовую фанеру. Такая палуба выдерживает до 300 циклов заливки бетона.

Как изготовить съемную опалубку для ленточного фундамента

Для данной конструкции возьмем доску, шириной двадцать пять миллиметров, они могут быть не обрезными, второго сорта. Так можно хорошо сэкономить на данном этапе строительства.

Одного и того же стандартного способа монтажа опалубки нет, каждый мастер ориентируется по месту и вносит свои изменения в каждую отдельную конструкцию. Рассмотрим один из вариантов.

Подготовка щитов

Для этого берется глубина и ширина траншеи. Что бы правильно рассчитать размер щитов, так чтобы с ними было удобно работать, необходимо взять три четвертых от общей высоты канавы.

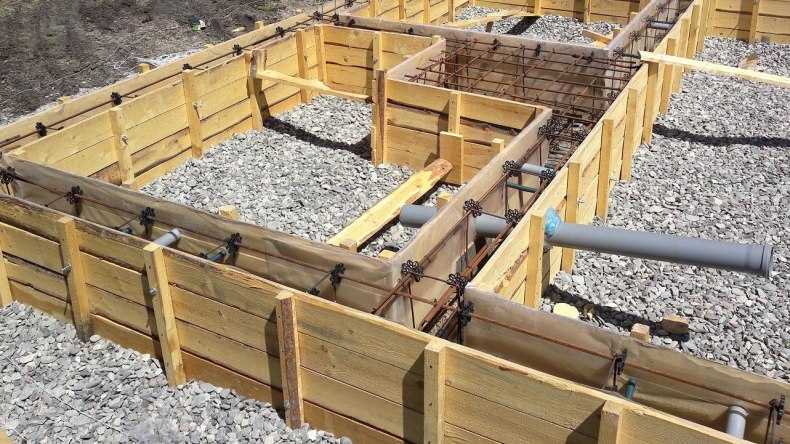

Монтаж опалубки

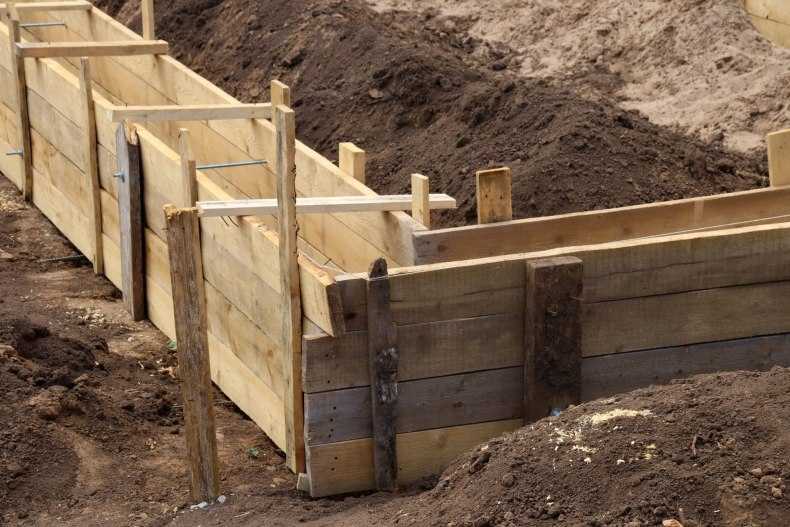

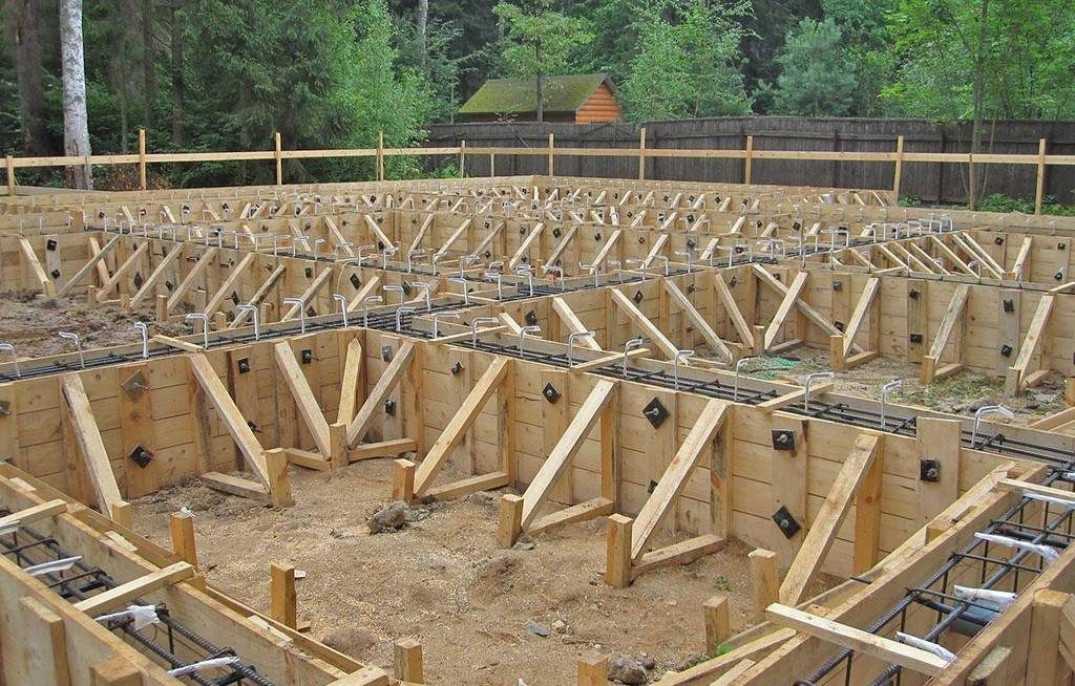

Уже сколоченные, готовые щиты аккуратно установите в траншею. Для этого понадобятся подпорки в виде уголков и колышки деревянные. Колышки нужны для того, что бы конструкция не двигала, для этого их нужно вбить в почву. Доставать их, после застывания бетона не нужно.

В случае с подпорками, их необходимо устанавливать каждые пятьдесят или семьдесят сантиметров, обязательно с обеих сторон.

1. Между колышками необходимо растянуть веревку, немного большей высоты, чем сама высота надземной части фундамента. В любом случае, после того, как фундамент будет залит, дополнительно опалубку нужно выравнять вручную, так как изначально не получится добится дочной и ровной линии горизонта.
2. Для того, чтобы избежать горизонтальных движений из-за грунта, на данном этапе необходимо закрепить опалубку колышками. Для этого их нужно вбить на нужную глубину, которая зависит от характеристик почвы.
3. Теперь необходимо выставить щиты один за одним, прихватывая их к колышкам, расположенным вертикально. Для контроля, необходимо еще раз проверить все размеченные линии и точки.
4. После устройства щитов, пришло время распоркам, которые устанавливаются между ними. Распорки можно делать из любого материала, например, это может быть пластик, железо или дерево.
5. На распорки не действуют распирающее давление опалубки, они служат для удобства. Устанавливать их необходимо в метре друг от друга.
6. Теперь нужно определить точный размер опалубки и отмерить нужную ширину в верхней ее части. Парные ряды щитов, обязательно соединить между собой рейками из дерева.
7. Если все сделать правильно на данном этапе, то при заливании бетона, опалубку не поведет в сторону, она не деформируется. Между рейками оставляйте расстояние не больше пятидесяти сантиметров.

Расчет щитовой опалубки

Инженерные расчеты по устройству щитовой опалубки базируются на габаритах фундаментного элемента, количеству бетонной смеси. Далее рассчитываются нагрузки на растяжение, с учетом работы вибратора. И после этого выводится толщина стенок опалубочного щита. Документация по требованиям и расчетам опалубки для фундамента описывается в актуализированной редакции ГОСТ Р 52085-2003 «Опалубка. Общие технические условия». Количество доски, определяемое в метрах кубических, высчитывается по очень простой формуле:

Q = (A * B * D) * 2, где

А – толщина доски;

В – высота фундамента;

D – периметр фундаментной ленты.

Фундаментные работы являются основополагающим в современном строительстве. В большинстве случаев рациональнее сделать монолитный фундамент, ведь он доступен по деньгам, и считается самым долговечным и практичным из всех известных

Но для его устройства крайне важно обустроить точную и экономичную опалубку

При невысоких требованиях к постройке опалубку делают из подручных материалов, экономя на этом инвентаре средства, одновременно рискуя свести на нет все усилия в этом деле. Бывают случаи, когда бетон, из-за недостаточных упоров, слабых щитах выдавливает их, нарушая целостность конструкции. Работы приходится переделывать заново, расходуя силы, время и средства впустую. Именно поэтому к изготовлению и устройству опалубки для фундамента стоит отнестись с серьезностью, и сделать ее по всем правилам и стандартам строительного дела.

Данный видеоролик посвящен устройству съемной опалубки для различных типов фундамента. В нем подробно раскрываются все нюансы изготовления деревянных щитов, их выставления на месте устройства фундамента, описываются укрепляющие, распорные и стяжные элементы, методы закрепления. Также в этом видео описываются подготовительные работы перед началом бетонирования фундамента.

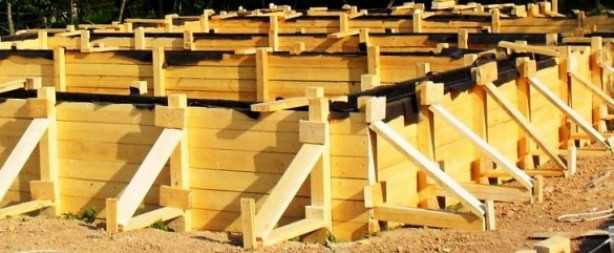

Гарантия жесткости цоколя

Если грунт на участке достаточно прочный, то возможен другой вариант монтажа конструкции – щиты выставляют над поверхностью земли.

Алгоритм работ следующий:

1. вдоль траншеи по горизонтали располагают, закрепляя, первые короткие куски досок;
2. по краям выкладывают вторые доски – это основание для сбора бортов опалубки;
3. первые и вторые элементы фиксируют саморезами между собой;
4. по углам и в середине (через 2-2,5 м) в дно ямы вбивают арматуру, ее верхняя часть должна упираться в торец деревянной конструкции, закрепляют саморезами и проволокой;
5. собирают борты опалубки, их высота зависит от высоты фундамента (цоколя) и плюс 7-10 см;
6. по направляющим закрепляют по вертикали стойки (каждые 70-100 см) – к ним будет фиксироваться обшивка;
7. проводят обшивку досками (сплошную);
8. для максимальной гидроизоляции укладывают рубероид на борта внахлест и фиксируют на строительный степлер (о том, как правильно выполнить гидроизоляцию фундамента своими руками, читайте тут, а из этой статьи вы узнаете о нюансах укладки рулонных материалов);
9. чтобы доски внизу борта не промокали, а рубероидный материал не задирался, крепят планку ОСБ.
10. последними устанавливают упоры-подкосы.

Основные функции щитов для опалубки

Щитовая опалубка для стен и фундамента является разборным сооружением, которое необходимо демонтировать после полного застывания бетона, залитого в него. Основными элементами конструкции являются.

Щиты

Это фактически самая важная деталь опалубки. Изнутри эта деталь должна быть максимально сглаженной и ровной, так как ее поверхность определяет вид готового продукта. Палуба щита монтируется к каркасу.

Крепежные материалы

Такими деталями могут послужить винты или специальные приспособления (замки). Они предназначены для скрепления отдельных деталей сооружения.

Поддерживающее конструкцию оборудование

Данная деталь изготавливается из устойчивого к любым нагрузкам материала. Основным назначением этого элемента конструкции является сдерживание массы при заливке бетона.

Монтировать конструкцию требуется на ровной и устойчивой поверхности, перед этим тщательно утрамбованной.

Перпендикулярность основанию тоже играет немаловажную роль, поэтому ее замеряют при помощи отвеса. Обязательно удостоверьтесь, что все стыки конструкции герметичны.
