Строительство беседки для дачи своими руками: чертежи, размеры, инструкции

Конструктив

Перед тем как приступить к практическим работам по установки беседки своими силами, необходимо определиться с формой, размерами, с дизайном и функционалом постройки.

Строительство закрытых беседок позволяет устроить комфортное место отдыха как летом, так и в холодный сезон

Современные беседки можно условно поделить на категории:

• открытые: навесы, переносные и разборные конструкции, классические постройки, ротонды, шатры – это самые распространенные сооружения, разница лишь в материалах, из которых они изготавливаются.
• полузакрытые: обычно, это сооружение классического вида из дерева, реже из металла, бока-стены которого выполнены из декоративной решетки или кованой ажурной сетки;
• закрытые мини павильоны, домики из дерева, кирпича или камня, с остеклением, зачастую утепленные и с печью, или деревянные и металлические конструкции, обшитые со всех сторон поликарбонатом или закаленным стеклом.

Строим беседку, видео рассказывает, как создать уютный уголок быстро своими руками.

https://www.youtube.com/watch?v=UitasdHMKmE

Виды беседок

Различают два основных вида альтанок – открытые и закрытые. Первый тип конструкций предназначен для летнего отдыха на свежем воздухе. Закрытые беседки имеют остекление в верхней части сооружения. Остекление защищает от ветра, осадков, холода и насекомых, и в то же время позволяет любоваться природными ландшафтами.

В дизайне сооружения универсального типа предусматривается съёмное остекление либо установка на каркас изготовленных из прозрачной плёнки тентов. Возможно сочетание остеклённых стен с открытыми стенами. Конструкция альтанок бывает не только каркасной, но и бескаркасной. Для возведения каркаса чаще используют дерево, реже – металл или полимерные трубы. Перед началом строительства разрабатывается дизайн будущей постройки и план работ, составляется список необходимых материалов.

Беседка на даче из металла. Инструкция о том, как сделать (построить) беседку своими руками

Металл является хорошим материалом, который прослужит длительное время, придаст хороший вид сооружению, а также позволяет построить конструкцию любой формы.

Для начала нужно разработать собственный чертеж, или воспользоваться готовыми решениями. Если у вас есть определенные навыки, то можно создать проект самостоятельно. Главное – учитывать все размеры и дизайн будущей постройки.

Пример проекта металлической беседки ниже:

Для начала нужно определиться с местом, будущей беседки, после чего начать работы. Участок должен быть в том месте, где нет больших ветров и солнечных лучей

Это очень важно отметить, для места для отдыха

В первую очередь нужно подготовить фундамент.

Для направляющих вертикальных столбов, также понадобятся металлические детали.

После чего, начинаются сварочные работы, и устанавливаются направляющие столбы. Для усиления необходимо приварить промежуточные металлические профили.

Украсить беседку рекомендуется при помощи декорированных кованых изделий. Таким образом, вы придадите уникальность постройке.

Более подробную инструкцию можете прочитать в предыдущих статьях.

Оптимальный размер и материал

Размер определяется на основании того, каким образом будет использоваться летняя зона отдыха и сколько места возможно выделить на участке под ее установку. Можно поставить совсем небольшую конструкцию для семейных посиделок или огромный павильон, в котором легко разместится большая компания. Но самым оптимальным вариантом, по мнению большинства домовладельцев, является односкатная беседка 3х4, проект которой несложно найти на сайте какой-либо строительной компании.

Беседка 4 на 3 с односкатной крышей не займет много места, зато в ней будет достаточно пространства для обустройства обеденной зоны для семьи и гостей дома. При этом еще останется небольшая территория для установки печи или мангала, или обычного кухонного оборудования.

Из материалов сейчас обычно предпочитают дерево или поликарбонат. Первый вариант идеален для беседок-кухонь. В деревянных постройках очень комфортно отдыхать в любую погоду. Поликарбонат используют для создания легких и экономичных открытых беседок-навесов. Закрытые конструкции из этого материала лучше не возводить.

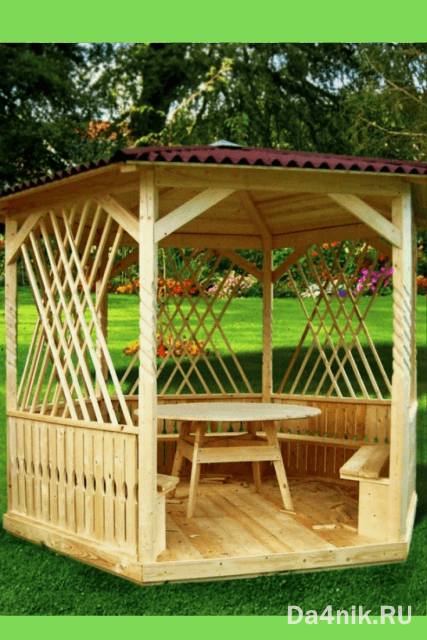

Деревянная беседка 3 на 4Источник nasha-besedka.ru

Типы беседок по конструктивному исполнению

Классифицируют конструкции – стационарные, разборные, переносные. Выбор обусловлен только возможностями и предпочтениями хозяев. Например, на участке с домом постоянного проживания устанавливают стационарные объекты, а на даче разборные, переносные.

Стационарные беседки

Это любые объекты, которые нельзя быстро перенести в другое место. Чаще всего стационарные зоны для отдыха делают из массивных материалов – кирпича, камня, бревна. Но бывают сооружения из легких металлических или каркасных модулей.

Достоинства:

• надежность;
• прочность;
• длительный срок эксплуатации;
• защита от непогоды;
• разнообразие внутреннего наполнения.

К минусам относят массивность и большую площадь строений.

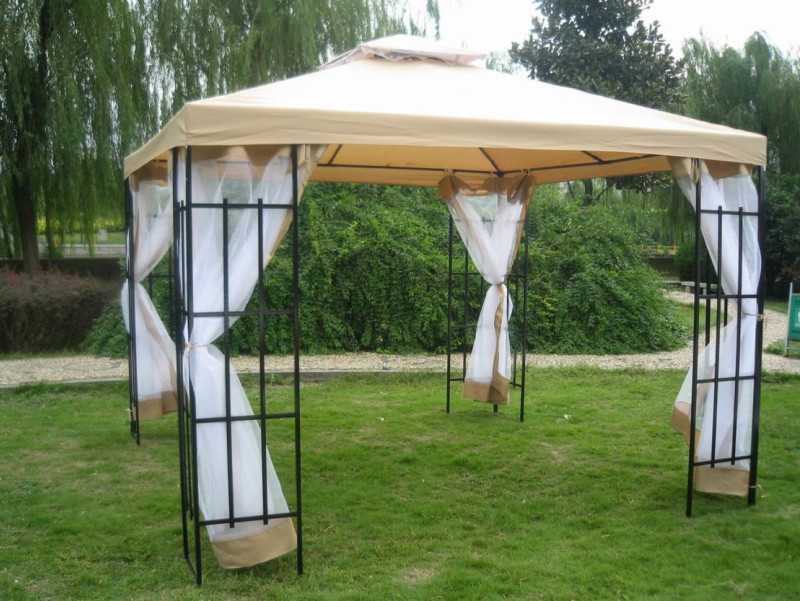

Разборные беседки

Чаще всего это бюджетные беседки готового типа. Их изготавливают из металлокаркаса и москитной сетки. Сооружения легко транспортировать, они не вызывают сложностей при монтаже. В группу разборных входят беседки трансформеры с возможностью переоборудования в навес и пр.

Опытные пользователи покупают разборные сооружения с тканевыми навесами и модули с москитными сетками. Чем плотнее навес, тем дольше он прослужит. Самые прочные материалы – плотная целлофановая пленка или тонкий ПВХ.

Плюсы:

• ценовая доступность;
• возможность купить в любом супермаркете;
• простота установки/разборки;
• легкий вес;
• компактность в сложенном виде;
• универсальность применения;
• небольшая площадь.

Минусы:

1. Сезонность использования. Такую беседку не поставить зимой и не оставить на холодный период.
2. Плохая защита от непогоды и ветра.
3. Малая вместимость.

Переносные беседки

Конструкции без основания, опоры. Сооружения напоминают палатку, только в увеличенном размере. Плюсы – простота установки и сборки. Минусы – применение в теплую погоду и никакой защиты от дождя, ветра.

Переносные системы пригодны для небольших участков. Цена изделий низкая, период эксплуатации зависит от бережности использования. Чтобы не покупать конструкцию, ее делают своими руками: на каркас из деревянных реек натягивают целлофан или противомоскитную сетку.

Типы беседок по внутренней комплектации

Разнообразие внутреннего обустройства зависит только от пожеланий хозяина и сезонности применения. Навесы для отдыха дополняют зоной готовки, отдыха, сна.

Беседка для отдыха

Открытые, полуоткрытые строения оснащают столом, стульями. Иногда сюда ставят диваны, кушетки. Стационарную мебель на период заморозков укрывают, чтобы она сохранила внешний вид. Выносные предметы складируют в доме.

Беседка-кухня для шашлыка и барбекю

В строениях кроме столовой зоны предусматривают монтаж печи или мангала. Это могут быть стационарные, переносные устройства. Беседку-кухню делают просторной, оснащают раковиной, водопроводом, сливом. Для удобства под навесом устанавливают шкафы, полки для утвари, посуды. В полуоткрытых и закрытых строениях предусматривают монтаж дымохода.

Зимняя беседка

Зимней может быть конструкция закрытого типа, где есть возможность поставить мебель, выделить зону кухни, отдыха и пр. Строения дополняют каминами, подводят центральное отопление, водопровод. В зависимости от назначения в беседку ставят кухонную и столовую мебель, аксессуары, холодильник для продуктов и пр.

Каркас

Каркас постройки поэтапно возводят так:

• После того как опорные столбы фундамента высохнут, мастер берет брус (2 шт.) и на его концах делает отверстия под строительные шпильки. Таким образом крепят две продольные части будущего пола беседки. Под них обязательно подкладывают листы рубероида.
• Поперечные брусы укладывают на столбы фундамента вплотную к продольным. Их стягивают металлическими уголками толщиной 2 мм.
• Теперь с шагом 50 см к обвязке фиксируют доски-лаги или брусы-лаги. Крепление также выполняют с помощью металлических уголков.
• Опорные столбы в количестве 4 или 7 штук крепят к обвязке пола. Их дополнительно усиливают раскосинами из бруса.
• Вход в постройку нужно оформить двумя опорными столбиками из бруса. Расстояние между ними – 1м.

Важно: передние опорные столбы должны быть выше задних на 20-40 см. Позднее на них ляжет односкатная крыша

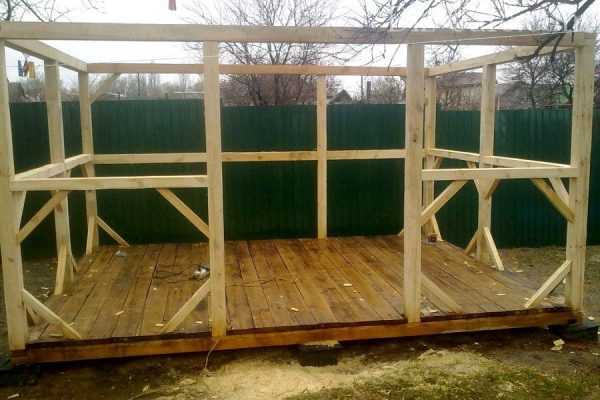

Каркас беседки

Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

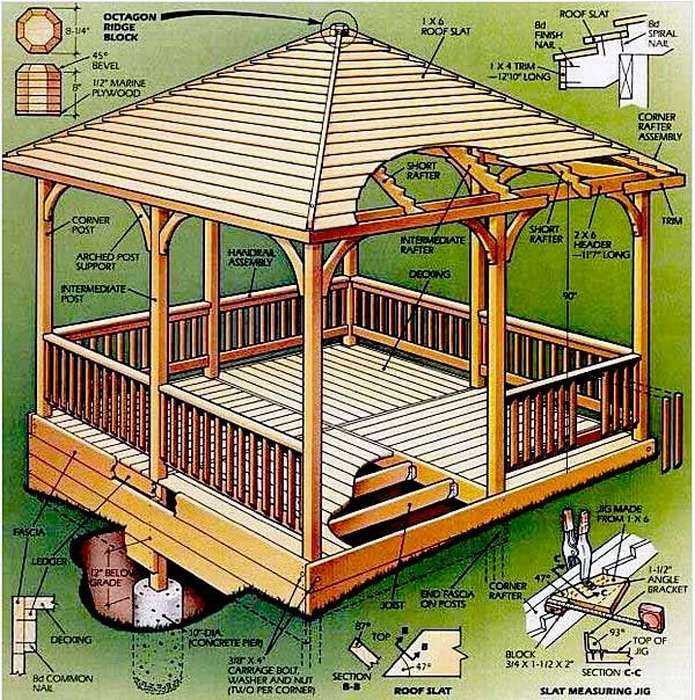

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

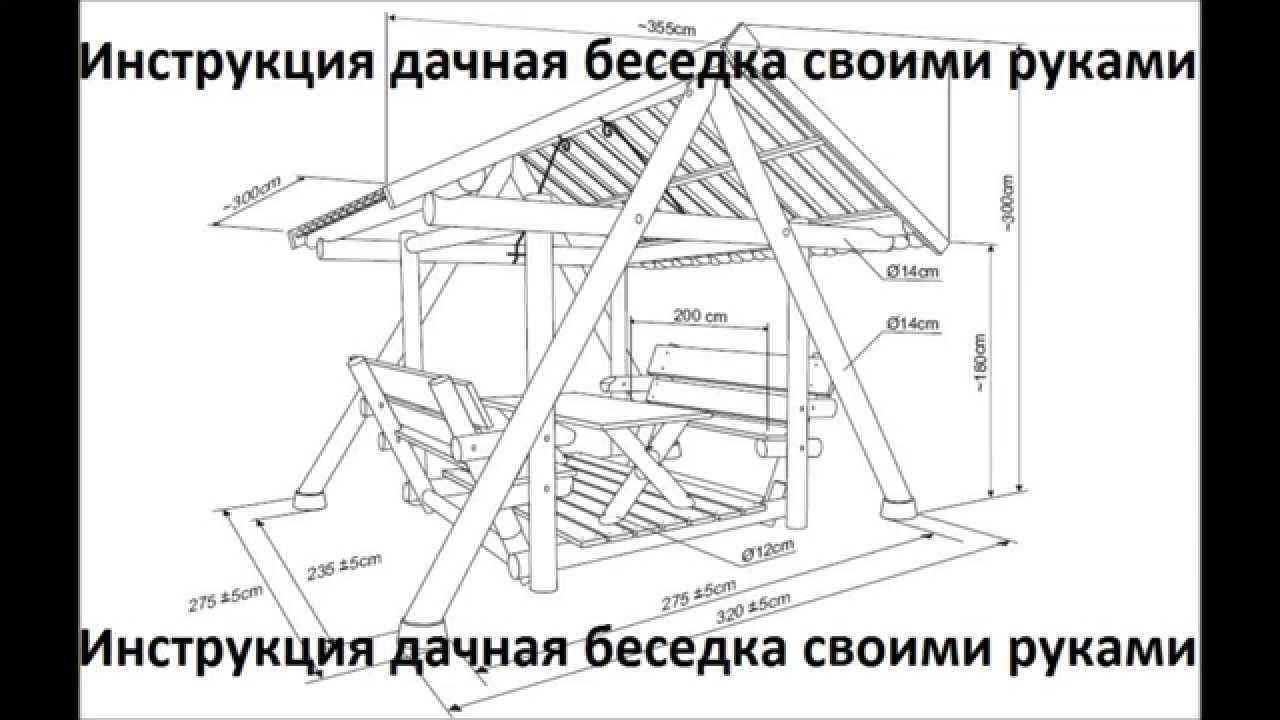

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом, камином или печью, то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

Приблизительная схема размещения мебели 8 ми угловой постройке

Варианты дизайна беседки для дачи

Внутреннее пространство беседки необходимо обустроить таким образом, чтобы получилось комфортное место для отдыха с семьей или друзьями. Для желающих узнать, как сделать беседку своими руками уютной и элегантной, предлагаем несколько идей.

Беседку можно выполнить в различных тематических стилях:

• Украинский. Его сразу узнают по соломенной крыше. При наличии плиты покрасьте нижнюю часть стен в белый цвет. Рядом с домиком установите плетень и прислоните к нему различные хозяйственные инструменты.
• Финский. Это застеленная беседка закрытого типа круглой формы. Стены и потолок сделайте из натурального дерева. Помещение отапливается очагом, который поставьте посредине комнаты. Мебель должна быть мягкой с яркими подушками.
• Скандинавский. Применяется при оформлении открытых и закрытых домиков. Окна для беседки делают панорамными. Во внутреннем оформлении исключаются пестрые цвета.
• Прованский. В оформлении преобладает белый цвет. Текстиль для внутренней отделки должен быть с мелким цветочным декором. Мебель для прованского стиля выбирайте визуально легкой.
• Классический. В этом варианте необходимо придерживаться пропорциональности и прямолинейности элементов. Основание выполняется в виде окружности или правильного многоугольника. Не допускается излишество декоративных элементов.

Беседка из кустарника предполагает формирование стен между столбами сооружения путем высаживания кустарников с шагом 0,5 м. Ветви растений переплетаются и создают перегородки. Для крыши высаживают вьющиеся растения, которые сами фиксируются на металлическом каркасе.

Чтобы получить желаемый результат, поэкспериментируйте с различными материалами. Большой популярностью для внутренней отделки беседки пользуется плотная синтетическая ткань. Материал не выгорает и длительное время не утрачивают своих свойств. Сооружение имеет изящный и воздушный вид. Ткань быстро снимается для чистки или замены, а также для изменения стиля беседки. Полотном можно быстро закрыть все проемы в домике и защитить отдыхающих от ветра или дождя. Однако надо помнить, что качественная ткань стоит дорого.

Кованые элементы применяются для украшения парапетов и проемов. Они хорошо сочетаются с металлическими, каменными и кирпичными стенами.

Беседка из поликарбоната легко вписывается в общий дизайн дачи благодаря различным цветовым решениям листов. Материал используют для обшивки стен и крыши беседок из металлических профилей.

Как сделать беседку для дачи — смотрите на видео:

Уютную садовую беседку можно построить из любого материала, по отдельности или в сочетании с другими. Главное, чтобы строение дополняло дизайн участка и вписывалось в единый стиль. Процедура не требует больших финансовых вложений и наличия опыта подобных работ. Уже через несколько дней можно проводить чаепитие и принимать в гостей в комфортном месте.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты конструкций

Как построить беседку своими руками? Проекты, фото, чертежи разных по форме и дизайну сооружений имеются в несметном количестве в интернете. Но можно разработать самостоятельно свой индивидуальный вариант. Для тех, кто не уверен, что сможет грамотно подготовить все схемы или кто выбрал слишком сложную конструкцию, рекомендуется воспользоваться готовыми чертежами.

Составление проекта беседки включает в себя несколько этапов: создание эскиза будущей постройки и составление рабочих чертежей. Схемы и эскизы дадут возможность уже на этой стадии спланировать расположение беседки относительно участка, наметить расстановку мебели и оборудования, зафиксировать места подвода коммуникаций и определиться с расходом строительного материала.

Эскиз открытой беседки возле водоема

Составить рабочий проект максимально корректно позволят некоторые рекомендации:

• выбирают тип сооружения: открытый или закрытый;
• тщательно продумывают дизайн беседки, который должен соответствовать по стилю имеющимся строениям и определяются с материалами конструкции;
• выбирают место будущей постройки на территории участка;
• габариты беседки на чертеже должны соответствовать размерам отведенного места. В чертеже указывают высоту, длину, ширину сооружения, места расположения опорных стек, входа, а также форму и высоту ограждения;
• включают в проект чертежи с проекциями: фасадное изображение, разрезы, планировку и схемы технических узлов конструкции. Отображают все размеры и формы беседки;

3D-проект прямоугольной деревянной беседки

• если предполагается закрытая постройка, прописывают схему вентиляции;
• отдельно разрабатывают рабочий план фундамента с указанием его типа (ленточное, столбчатое или плитное основание);
• описывают схемы конструктивных узлов: указывают размеры и места установки дверей, окон, лестницы;
• отдельно выполняют схему крыши с обозначением ее размеров, конфигурации, углов наклона, высоты, материала покрытия;
• указывают технологию возведения стен, крыши, мангала (если предполагается). Для беседок с каминами, печами, мангалами прилагают план порядовой укладки кирпичей с указанием всех размеров оборудования;
• выполняют схемы электропроводки и водоснабжения;

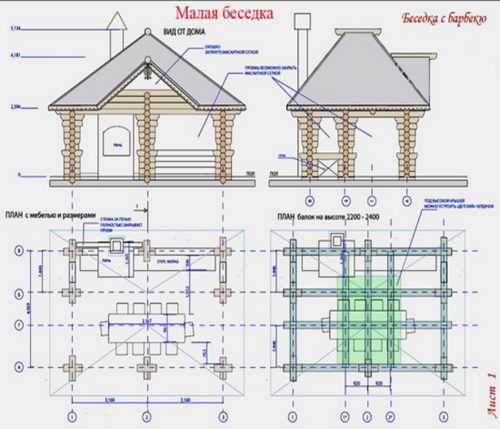

Проект оригинальной беседки с печью-мангалом

• разрабатывают план размещения светильников, мебели и оборудования;
• составляют спецификацию на строительные материалы, включая крепежные элементы, обрабатывающие пропитки и метизы.

Чем тщательнее будет выполнен проект, тем точнее будут расчеты необходимого количества материалов, легче будет производить строительство и выше вероятность, что конструкция будет надежной и крепкой. Используйте в подготовке базового проекта фото, чертежи беседок для дачи своими руками, которыми с удовольствием делятся умельцы.

Расчет необходимого материала

Конструкция три на три считается классическим вариантом дачной беседки. Среди множества современных стройматериалов дерево остается самым популярным сырьем для возведения садовой постройки.

Для возведения конструкции понадобятся следующие материалы:

1. Бетонные фундаментные блоки. Размер 400*200*200 мм. Количество ‒ 12 штук.
2. Несущие опоры каркаса. Клееный брус сечением 90*90 мм.
3. Лаги пола ‒ массив из сосны габаритами 145*45 мм.
4. Нижняя обвязка. Брус сечением 200*200 мм.
5. Полы (толщина 45 мм). Потребуется доска сечением 145*45 мм.
6. Стропильная система крыши делается из клееного бруса сечением 44*90 мм.
7. Обрешетка крыши. Используется имитация бруса размерами 135*16 мм.
8. Кровельный материал. Мягкая черепица типа Шинглас.
9. Антисептик бесцветный Сенеж Экобио.
10.  Гвозди, саморезы, металлические уголки с запасом.
11.  Для заполнения стенок ниже перил нужно будет сделать рамку сечением 60*45 мм. Обшить имитацией бруса 135*16 мм.
12.  Выше перил стенки заполняются решетками из цельной рейки 9*18 мм. Сечение рамки при этом 60*45 мм.

Выше перил стойки делаются точечные. При необходимости можно оборудовать ступеньку на входе. Вход в беседку один. Укладка полов выполняется с зазорами для естественной вентиляции.

В результате постройка получается со следующими габаритами:

• по уровню пола ‒ 2,85*2,85 м;
• высота входа ‒ 2 м, ширина входа ‒ 1,06 м;
• высота готовой беседки с крышей (четырехскатная) ‒ 3,25 м;
• высота перил от уровня пола ‒ 0,95 м.

Пользователи ищут:

• Беседка 4х4 своими руками
• Строительство беседки 5х5

Окончательный этап строительства беседки

Теперь, когда все элементы конструкции стропильной системы беседки полностью готовы, можно ее разобрать, отложить детали в сторону и заняться установкой стоек.

Монтаж вертикальных стоек

Для них используем такой же брус, как и для нижней обвязки — 100х100 мм.

Для удобства установки отпиливаем торцы бруса строго под прямым углом. С одной стороны бруса выполняем шип под установку на него верхней обвязки. Для этой цели лучше воспользоваться электрическим лобзиком, который просто незаменим при выполнении всех многочисленных пропилов. С другой же стороны бруса, если установка столбов беседки запланирована именно на прутки арматуры, высверливаем отверстие на необходимую глубину диаметром равным или чуть меньшим диаметра прутка. Для надежности крепления лучше использовать арматуру с насечками.

Выравниваем столбы по уровню строго вертикально, для надежности фиксируем их временными укосинами. Каждую стойку крепим к нижней обвязке на саморезы с помощью металлических уголков, как видно на фото.

Как установить столбы беседки одному

Установка стропильной системы

После установки всех столбов беседки поднимаем и крепим к ним верхнюю обвязку…

Каркас беседки готов

… а затем и стропила.

Устанавливаем стропила

Конструкция сразу станет жесткой и устойчивой и можно будет уверенно приступать к кровле крыши. Сплошной дощатый настил выполняем снизу вверх, прикручивая доски к лагам на саморезы. Для разметки досок удобно использовать вырезанный из картона шаблон.

Настил крыши беседки

Для устройства настила крыш также часто применяют плиты OSB-3 — все зависит от предпочтений и выбранного типа кровли.

Для покраски пола и деревянной мебели внутри беседки можно воспользоваться специальным  террасным маслом «Пинотекс», предотвращающим появление грибка и придающим древесине водоотталкивающее свойство.

Прекрасной кровлей для беседки послужит мягкая битумная черепица Shinglas (Шинглас). Не забудьте про коньковую и карнизную планки!

Монтируем карнизную планку

Покрываем крышу беседки черепицей

Устанавливаем коньковые планки

Настил пола, монтаж лестницы и перекладин

Монтаж пола начинаем с установки лаг. Крепим лаги к нижней обвязке при помощи П-образных кронштейнов.

Затем приступаем к настилу заранее обструганных и покрашенных половых досок.

Укладку досок начинаем от одной из стен беседки

Перед покраской половые доски тщательно обработаны электрорубанком и отшлифованы электрической шлифмашиной

Между опор крепятся предварительно подогнанные по размерам, обструганные электрорубанком, окрашенные и просушенные элементы перил.

Трудно представить, что такую красоту можно выполнить в одиночку. Но глаза, как говорится, боятся, а руки…

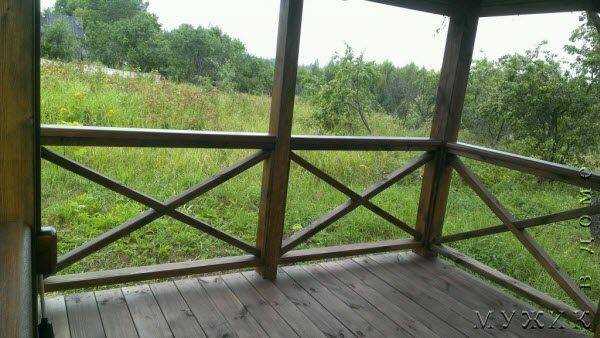

Перила беседки, тщательно оструганные рубанком, отшлифованные и окрашенные смотрятся даже очень эстетично

Монтируем лестницу.

Крыльцо беседки крепим снаружи к брусу нижней обвязки

Вот она, наша красавица!

Построить беседку своими руками на даче — не такое уж сложное занятие, как поначалу может показаться!

Пластиковые стулья и круглый стол в беседке

Беседка 3х3 только внешне выглядит небольшой, однако за этим столиком свободно помещаются 6 человек. А ведь можно и стол сделать побольше при желании! Но только свободного места почти не останется — гостям танцевать будет негде.

Остается только обтянуть беседку снаружи затемняющей сеткой вроде Тенакс Ямайка (Tenax Jamaica)…

На солнце обтянутая сеткой беседка выглядит вполне неплохо

Сетка не только спасает летом от комаров, но и неплохо защищает беседку от проникновения внутрь дождя, а зимой — и снега

… оградив тем самым себя от комаров и завистливых соседей!

Если описанная в данном материале конструкция с четырехскатной крышей вам не подходит ввиду сложности изготовления, обратите внимание на односкатную деревянную беседку

Виды дачных беседок

Условно все беседки разделяются на:

• Открытые, состоящие из вертикальных столбов и крыши. Исключительно летний тип. В таких беседках можно разместить самодельный мангал.
• Полузакрытые, с одной, двумя или тремя стенами. Весьма распространенный и практичный вариант. Для защиты от насекомых в открытых проемах предусматривается крепеж москитной сетки.
• Закрытые, с застекленными окнами. Они надежно защищают от непогоды даже в зимнее время. В закрытой беседке окна должны широко раскрываться, для обеспечения притока свежего воздуха.

В зависимости от размещения беседки бывают:

• Пристроенные к дому, позволяющие значительно сэкономить свободное пространство на дачном участке.
• Стоящие отдельно, более уютные и эффектно выглядящие. Лучше всего размещать такие беседки на возвышенности.

Цена в магазине

Хотел бы в дополнение привести несколько готовых вариантов, которые без проблем можно купить и не парится со строительством своими руками. Беседки продаются в онлайн магазинах Грин Беседка и Оазис-Строй (мы непосредственно продажей не занимаемся, только даём информацию).

Несмотря на небольшую цену, размер и надежность материалов данных конструкций в разы ниже, нежели построенной своими руками. Если бы из подобных материалов вы покупали беседку, то стоила бы она более 100 тысяч точно.

Садовая беседка 3 на 3 «Уютный домик» (43 000 рублей)

Основные характеристики:

Уютный домик 3×3 метра

• Фундамент: фундаментные блоки.
• Пол: доска 38 мм из сосны.
• Каркас: брус 100 на 100 мм.
• Обшивка: евровагонка.
• Крыша: двухскатная.
• Стропила: брус 100 на 50 мм.
• Кровля: ондулин.
• Декор: деревянная обрешетка.
• Стоимость с установкой: 43 000 рублей.

Деревянная беседка в японском стиле 3х3 (60 000 рублей)

Основные характеристики:

Беседка в японском стиле 3×3

• Фундамент: фундаментные блоки.
• Пол: доска 38 мм из сосны.
• Каркас: брус 100 на 100 мм.
• Обшивка: евровагонка.
• Крыша: двухскатная.
• Стропила: брус 150 на 50 мм.
• Кровля: мягкая черепица.
• Декор: деревянная обрешетка.
• Стоимость с установкой: 60 000 рублей.

Примеры востребованных моделей с чертежами, наброски схем с габаритами

Беседка с размерами и правильно подобранными чертежами позволит качественно распланировать важные элементы внутри конструкции:

1. Мебель.
2. Осветительные приборы.
3. Двери и окна.
4. Возможность расположения мангала.

Приведем пример с деревянной конструкцией

Для того чтобы сделать верный чертеж для своей постройки самостоятельно, понадобится инструкция, которой нужно придерживаться и следовать определенным правилам:

1. Первым делом определяем и замеряем место, отведенное для строительства нашей конструкции.

Эскиз в 3д

2. После создания эскиза будущей постройки воспроизводим фронтальную проекцию с точными размерами.

3. Отдельно выполняется планирование несущего основания.

Фундамент беседки чертежи и размеры

4. Чертим стены и мебель. На этом же этапе предусматриваются места для оконных и дверных полотен.

Подробный чертеж с габаритами

5. Далее рисуется кровля беседки для дачи с размерами.
6. Разметка мест с подробностями расстановки электрических элементов.
7. Расставляем мебель по своим местам.

Распределяем места для мебели

Пример с бревенчатым павильоном и барбекю

Рассмотрим интересную рубленную дачную композицию с небольшим мангалом. Такой проект хоть и небольшой, но достаточно надежный.

Рубленная беседка, размеры

Для такой беседки рекомендуется составить дополнение к планированию.

Дополнительный чертеж

Пропорции и чертеж проекта беседка-кухня

Это интересная модель, которая встречается довольно часто, поэтому стоит о ней упомянуть. Это отличный вариант для проведения спокойных семейных вечеров.

Готовый план с мебелью и другими нюансами

Отличный пример металлической конструкции

Многие владельцы загородных домов предпочитают строго металлические изделия. Размеры садовых беседок из металла и чертежи не менее важны, чем для деревянных изделий. Если говорить о конструктивности, то такие постройки рисуются намного проще.

Готовая модель 3х4 с размером и схемой

Многогранная металлическая беседка чертятся чуть сложнее, но возводятся быстро.

Готовая композиция в сборке с размерами
Готовая конструкция восьмиугольной постройки

Также довольно популярной является и восьмиугольная постройка. Она может воспроизводится не только из металла, но из дерева и поликарбоната.

Надежная кирпичная композиция, пример эскиза

Это надежная основательная конструкция и фактически всегда дополняется мангалом, печкой или барбекю. В большинстве случаев беседки строятся закрытого типа с отоплением.

Огромная комплексная закрытая модель

Как выбрать правильные габариты для разных форм?
