Каркасный дом на сваях: виды, плюсы и минусы +пошаговое видео

Назначение

Фундамент для дома

Зачем нужен фундамент, если дом сам по себе достаточно массивное строение. Можно ли обойтись без фундамента? Если капитальный дом, то нет. Являясь одной из важных частей строения, фундамент выполняет следующие функции:

принятие нагрузки от здания и её равномерное распределение на почву. При наличии фундамента возможное оседание дома будет происходить равномерно, без перекосов. Что исключит появление трещин на стенах и разрушение несущих конструкций.
Расчет фундамента выполняют не только с учетом нагрузки, создаваемой домом, но и с учетом веса всех несущих элементов. При этом к расчетному значению добавляется 10-30% для компенсации вероятных нагрузок. Например, для возможного строительства второго этажа, мансарды и т.п.;

выравнивание рельефа местности. Капитальное строительство возможно только на идеально ровной площадке. В этом случае все нагрузки распределяются равномерно и исключается вероятность деформации;

защита от воды. Влага, которая содержится в почве или задерживается в ней во время дождя или таяния снега, негативно влияет на материал, выбранный для строительства дома. И если камень более устойчив к влаге, то древесина будет разрушаться достаточно быстрыми темпами. Плюс, повышенная влажность приводит к развитию грибка, что негативно сказывается на здоровье жильцов.
Фундамент позволяет защитить основание строения от грунтовой воды, размывания почвы, сырости. Однако не стоит думать, что фундамент не подвержен разрушениям. Он точно также боится повышенной влажности. Поэтому строительство фундамента предусматривает устройство гидроизоляции и дренажной системы;

теплоизоляция. Наличие утепленного фундамента позволяет снизить потери тепла. Материал подготовлен для сайта www.moydomik.net

Безусловно, встречаются дома, построенные без фундамента. Такое возможно на местности, где почва скалистая (горы). В остальных случаях, отсутствие, неправильно выбранный вид фундамента или нарушения в технологии его заливки могут привести к тому, что самая прочная конструкция будет разрушена или деформирована. Напротив, хороший фундамент обеспечивает строению длительный срок эксплуатации. В качестве подтверждения можно привести исторические здания, сохранившиеся в целостности до настоящего времени и фундамент которых, позволяет сделать выводы об их величии.

Основные понятия:

• обрез – верхняя плоскость фундамента. После гидроизоляции на ней возводится строение;
• подошва – нижняя часть фундамента, плоскость которой он опирается на несущее основание;
• глубина заложения фундамента – расстояние от уровня почвы до подошвы.

Способы монтажа фундамента на железобетонных сваях в зависимости от грунта

Наименование	Грунт	Особенности
Сухой способ	Твердоглинистый, полутвердый, тугопластичный	Без укрепления стенок. Бурение ковшовым буром или шнековой колонной. Расширение скважины необязательно. Устанавливается опалубка, но в процессе залития бетоном постепенно извлекается из углубления. Оголовок на сваях в холодное время защищается утеплителем. Применимо для опор с диаметром 40-120 см. и высотой до 30 м. Монтаж своими руками.Противопоказания: промышленные и бурные водные потоки на территории дома.
Обсаднотрубный способ	Любой	Бурение вращательным, ударным или взрывным способами. Гидродомкратами, забивкой или вибропогружением в скважину углубляются обсадные трубы: аналогично устанавливаются забивные сваи для фундамента. Стыки – замки или сварка. Опоры армируются. С помощью системы домкратов обсадная труба вращается и совершает возвратно-поступательные движения, уплотняя бетон.
Обсаднотрубный способ по технологии фундекс	Сейсмически нестойчивый	Щадящий, без потери свойств грунта. Бурение без выемки почвы – вдавливание раскатчиком или коническим катком с вала. Наконечник-раскатка остается в углублении, присоединяется к трубе с помощью замка. Труба армируется, заполняется сначала смесью равных объемов песка, цемента и воды, а затем пластинчатым бетоном. Вытаскивается возвратным вращением. По технологии фундекс можно забить сваи под фундамент.
Глинисторасворный способ	Неустойчивый обводненный	Раствор с содержанием глины 1,2 г/см3 создает гидростатическое давление, вследствие чего исчезает потребность в опалубке. Раствор из бентонитовых глин под давлением подается по пустотелой буровой штанге в скважину. Готовится на месте строительства дома. После залития поднимается по стенкам скважины вверх, попадает в пустоты, с помощью насоса выкачивается в штангу. Циркуляция постоянна. Скважина армируется. Впоследствии бетон вытесняет раствор из углубления. Так же для откачки используются вертикально-перемещаемые (бетонолитные или малозабивные) трубы.

Примечание к обсаднотрубному варианту

Взрыв применяется для формирования подошвы: обсадка погружается в скважину, на дно закладывается снаряд, конструкция заливается бетоном – после взрыва на месте подошвы образуется полость, заполняющаяся бетонной смесью.

Фундамент из железобетонных свай активно используются в частном домостроительстве на слабых грунтах. Сваи под фундамент монтируются своими руками, выдерживают несущую нагрузку в 400 тонн, не воздействуют на опоры соседних построек.

Расчет расстояния между сваями

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

• анализ грунтов в зоне строительства;
• максимальная нагрузка будущего дома на грунт;
• площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Этот параметр вам понадобится для расчета длины сваи.

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

• рассчитать площадь подошвы одной сваи;
• полученный результат умножить на сопротивление (4);
• общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания?

Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

• минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
• максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

• при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
• деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
• минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

• в один ряд – 1,33 м;
• в два ряда – 2,67 м.

Характеристики грунта

Одна из главных целей геологических изысканий – определение типа грунтовых пород на стройплощадке и уровня грунтовых вод. Обычно для этого достаточно сделать три контрольных бурения в разных концах участка. Чаще всего изыскания показывают наличие таких видов грунтов:

• песчано-каменистый, скальный, гравийный грунты, не содержащие глину, а оптимальным вариантом является крупно-песчаная почва без включений (все они способны удержать влагу и не должны вспучиваться при замерзании);
• пыльный и мелкозернистый песок именуют пучинистым грунтом – это менее подходящая почва, требующая более качественного фундамента;
• глинистый грунт с близким нахождением грунтовых вод вспучивается при замерзании – если делать изыскания до приобретения участка, то обычно специалисты рекомендуют отказаться от покупки, так как обустройство фундамента будет достаточно дорогим.

При обычной технологии обустройства фундамента пучинистые почвы будут неуклонно разрушать фундаментИсточник stroy-dom-pravilno.ru

Какая классификация лучше всего подходит для частного строительства?

Выбор наиболее подходящего типа свай производится на стадии проектирования. Он определяется параметрами постройки — весом, этажностью, используемым материалом. Кроме того, учитывается тип грунта, условия работы, наличие поблизости построек и прочие факторы.

Сопоставляя имеющиеся исходные данные, приходят к выбору наиболее удобного, эффективного и безопасного вида свай. Обычно предпочтение отдается буронабивным (литым) сваям, которые не нуждаются в забивании и не наносят урон ближайшим зданиям и сооружениям.

В последнее время активно используются винтовые сваи, позволяющие строиться без предварительных земляных работ (допускаются работы на неровном рельефе).

Зачем делать чертеж?

Во всех деталях разработанный чертеж ростверка свайного основания позволяет:

• определить потребность в стальных прутьях для армокаркаса;
• собрать силовую конструкцию в соответствии с нормативными требованиями.

Графическая схема отображает следующую информацию:

• размеры силовой конструкции;
• диаметр стальных прутьев;
• профиль сечения стержней;
• шаг между перемычками;
• интервал между арматурными поясами;
• конструктивные особенности каркаса.

Имея перед собой чертеж, застройщик может без труда рассчитать необходимое количество прутьев и перемычек для создания армирующего каркаса, подобрать сортамент арматуры, высчитать вес прутков для заказа и, как следствие, добавить соответствующую статью расхода в общую смету.

Технология монтажа для других видов опор

Помимо винтовых свай для фундамента можно использовать буронабивные и забивные опоры. Расстояние между соседними силовыми элементами выбирается, исходя из необходимого количества свай, которое, в свою очередь, зависит от суммарных нагрузок и несущей способности фундамента.

Шаг между столбами не должен превышать 3 м. Для устройства забивных свай необходимо привлекать спецтехнику.

Монтаж буронабивных свай можно провести вручную, следуя последовательности технологических этапов:

1. Бурение скважин.
2. Устройство песчаной подушки.
3. Монтаж опалубки.
4. Армирование.
5. Заливка бетоном.
6. Установка оголовков.

Для буронабивной технологии марку бетона, класс стали арматуры, диаметр силовых элементов и другие параметры выбирают, основываясь на суммарных нагрузках и особенностях грунта.

Универсальный алгоритм изготовления железобетонных свай своими руками

Бурение скважины для жб свай

Высота не менее 1,5 м. Диапазон диаметра: 15-40 см. Для увеличения опорной площади и устойчивости дома к силам пучения с помощью фундаментного бура диаметр скважины по мере углубления расширяют, в частности, 20 см. – на поверхности, 40 или 60 см. – подошва.

При бурении своими руками к устройству привязывается строительный уровень. Вертикаль контролируется после каждого оборота, по необходимости выравнивается.

Минимальное расстояние между опорами дома – не менее суммы трех диаметров столбов, в противном случае несущая способность фундамента на железобетонных сваях снижается. Например, диаметр столбов – 45 см., следовательно, шаг между ними – не менее 135 см.

Установка опалубки для формирования свай

Опалубка – каркас из деревянных досок или цементных труб, сделанный своими руками и поддерживающий форму углубления. Используется на слабых и сыпучих грунтах, чтобы стенки скважины сохраняли целостность. На плотных грунтах забить опалубку следует только над поверхностью земли для формирования оголовка.

Труба в качестве опалубки для бетонных свайРубероид для устройства опалубки

Вертикальное армирование скважины

Установка арматурного каркаса

Со стороны дома на жб сваю действует сжимающая сила, а со стороны пучинистого грунта – разрывающая. Разрывающее действие почвы обусловлено тягой верхней части столба на поверхность промерзшими пластами и зажатием нижней части несущими. Уменьшить урон от сжатия и разрыва позволяет вертикальное армирование.

Устанавливается арматурный каркас из прутьев толщиной 12 мм. Через каждый метр прутья соединяются вязальной проволокой или горизонтальными прутьями диаметром 8 мм. Для связи с ростверком каркас делают на 10 см. длиннее сваи.

Окончательное залитие бетоном

Бетон заливается равномерно, непрерывно, в один подход, одинаковыми порциями. Каждая порция уплотняется своими руками. Арматуру нужно несколько раз приподнять, а затем забить для удаления пустот.

Формирование оголовка столба

Оголовок формируется под контролем горизонтали нивелиром с помощью опалубки, стальной проволоки или анкерного болта. Необходим для установки обвязки на жб сваях.

Что учесть при строительстве домов на винтовых сваях

Вышеописанный способ монтажа фундамента несет в себе не только плюсы

Следует принимать во внимание и ряд его недостатков по сравнению с монолитным типом фундамента

Сваи под каркасным домом приводят к большим температурным перепадам внутри строительной конструкции. Связано это с тем, что образуются прогалы (промежутки, пространства между элементами). В этих промежутках постоянно циркулирует воздух.

Другими словами, холодный зимний воздух без особых препятствий подбирается к напольному покрытию дома и легко его охлаждает. Это ведет к теплопотерям, поэтому рекомендуется производить утепление фундамента из свай путем закрытия его периметра теплоизоляционными не продуваемыми материалами.

Подготовка к процессу

Когда сборка армокаркаса будет проводиться своими руками, мастеру необходимо предварительно изучить нормативные требования, подготовить оборудование и запастись металлопрокатом в нужном количестве.

Необходимые инструменты

Чтобы сделать армокаркас своими руками, конструктору понадобятся такое техническое оснащение:

• болгарка для резки металлопроката;
• сварочный аппарат и/или вязальный пистолет/плоскогубцы;
• рулетка, карандаш, кисть для защиты швов антикоррозийной грунтовкой.

Определение количества материала

Согласно требованиям из СНиП 52-01-2003 (актуальная редакция СП 63.13330.2018), содержание продольной арматуры в силовой конструкции не должно быть меньше 0,1%. Поэтому сначала рассчитывают опорную площадь фундамента и в соответствии с этим значением подбирают количество прутьев.

Как правило, на один узел идет 30–40 см вязальной проволоки. Удобно вести расчет, имея перед собой чертеж силовой конструкции с нанесенными размерами.

Как сделать своими руками?

Представленная ниже методика позволит возвести свайно-ростверковое основание заглубленного типа без привлечения строительной бригады:

1. Подготовка участка. В начале размечают поле под фундамент, забивая колышки и натягивая леску между ними. Выравнивание уточняют как по периметру, так и по диагонали будущего сооружения.
2. Определяют высоту и горизонталь цоколя, изучая рельеф участка. По отметкам лазерного нивелира натягивают нити, под уровень которых будет заливаться бетонная смесь.
3. Рытье траншеи под ростверк на глубину, равную сумме высоты подземной части ленты и песчаной подушки.
4. Бурят шурфы под сваи на глубину ниже точки промерзания.
5. Укладывают песчаную подушку на дне и заливают яму раствором бетона.
6. Строят верхнее окончания поверх скважины. Для этого можно использовать куски канализационной трубы, листы рубероида, свернутые в трубу или можно сделать опалубку из дощечек.
7. Внутрь каждой скважины с бетоном опускают арматурный прут и задают ему вибрацию, чтобы удалить пузырьки кислорода.
8. После затвердевания раствора переходят к установке армирующего каркаса в ленту.
9. Устанавливают щитовую опалубку по периметру траншеи.
10. Выстилают щиты, стенки и дно траншеи гидроизоляционным материалом таким образом, чтобы листы лежали внахлест.
11. После того, как пленкой будет укрыто все внутренне пространство конструкции, опалубку выравнивают и для надежности выставляют распорки.
12. На дне траншеи выстилают песчаную подушку и переходят непосредственно к заливке бетонной смеси до установленного уровня.

Как возвести ленточно-свайный фундамент своими руками, подскажет видео:

Параметры выбора фундамента

Существует большое количество видов фундамента. Они различаются по трудоемкости, срокам монтажа, стоимости. Любой застройщик хочет сократить время строительства и затраты, но есть минимальные требования по прочности и надежности, которых следует придерживаться.

От чего зависит выбор типа фундамента

Архитектор при выборе фундамента для каркасного дома в обязательном порядке учитывает следующие условия:

• размеры дома и его конфигурацию;
• материал стен – так, бетон, газобетон или кирпич при подвижках легко трескаются;
• вес здания с мебелью и оборудованием, ветровые и снеговые нагрузки;
• динамические нагрузки – количество посетителей и их возможную деятельность (танцы, занятия спортом), работу механизмов и т. д.;
• рельеф участка;
• состав грунтов под фундаментом – это главный параметр.

Если остальные параметры можно вычислить на бумаге или найти в справочнике, то рельеф участка и состав грунтов определяются исключительно путем специальных инженерных геодезических и геологических исследований.

Рельеф отображается на топографическом плане местности. Для получения плана бригада геодезистов осуществляет топографическую съемку участка специальными приборами. На основании съемки строится цифровая модель рельефа. Туда же заносят данные о строениях и сооружениях на участке, растительности, наземных и подземных коммуникациях.

Состав грунтов определяется геологическими исследованиями. Геологи бурят одну или несколько скважин, в зависимости от площади здания. Глубина скважин зависит от этажности и предполагаемого веса строения, а также от самого грунта – геологи стараются дойти до твердых пород.

Особенности почвы под фундаментом

По плотности грунты можно разделить на следующие категории:

• скальный – самый надежный вариант, тут можно вообще обойтись без фундамента;
• гравийный, песчано-гравийный, песчаный без примеси глины – не сжимается, не вспучивается, грунтовые воды чаще всего расположены глубоко;
• глинистый – обычно насыщен влагой, поэтому при замерзании вспучивается;
• торф – строить на торфе опасно, он проседает, вспучивается и так далее.

Торф либо выбирают на всю глубину залегания, либо проходят сваями до твердых пород.

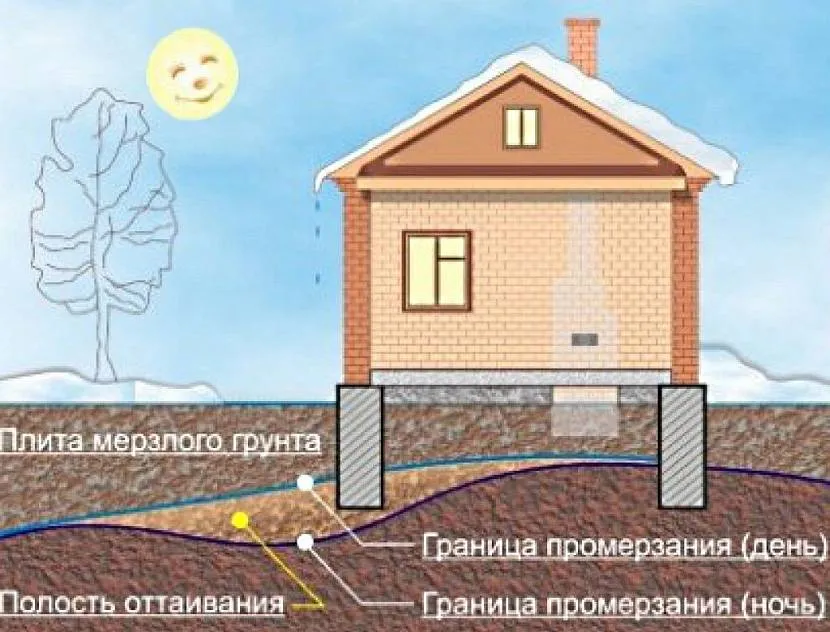

Очень важная характеристика почвы – глубина промерзания. Промерзание водонасыщеных грунтов ведет к их вспучиванию, поэтому глинистую почву, как правило, выбирают на глубину промерзания и замещают песчано-гравийной смесью. Водопроводные трубы также прокладывают ниже глубины промерзания.

Наличие грунтовых вод, их уровень и сезонность учитывают при возведении фундаментов глубокого залегания. При высоком уровне грунтовых вод подвалы не делают, поскольку любая гидроизоляция со временем дает течь.

Если же подвал жизненно необходим – закладывают глубокую дренажную систему вокруг фундамента. Если рельеф не позволяет воде уходить самотеком, устанавливают насосы для принудительной откачки воды. Кроме того, от уровня грунтовых вод напрямую зависит выбор системы локальной канализации.

Когда для дома больше всего подходит свайный фундамент?

Сваи тем хороши, что они могут равномерно перераспределять излишнюю нагрузку на разные части конструкции, без ущерба для строения.

При сыпучих и подвижных почвах ленточные и плитные бетонные фундаменты бесмысленны и даже опасны. В этой ситуации рекомендуется строить основу из свай и ростверков. Она защитит дом от повреждений, вызванных движениями почвы.

Плюсы этого типа оснований

Помимо ситуаций, когда стройка ведется на участках с сыпучими и подвижными типам почв, свайно-ростверковый тип фундамента особенно удобен и выгоден при строительстве жилища на склоне холма. В этом случае столбы нивелируют разницу высоты уровня строящегося дома.

Подобранные сваи разной длины позволят без дополнительных затрат сделать основу для постройки на склоне. С одной стороны столбы будут выглядывать из земли чуть-чуть, с другой стороны больше. В целом – их верхушки будут связаны в одно целое горизонтальными соединениями.

Несмотря на то, что дом строится на склоне, тут не нужно никаких дополнительных земляных работ. Экономятся время и затраты на строительство.

При правильном строительстве такого фундамента, дом перенесет возникающие порою люфты под строением. Он будет стоять и зимой, и летом невредимый много лет.

Минусы

Какой и любой другой, свайно-ростверковый тип основания имеет и свои недостатки.

Во-первых, при строительстве такого фундамента очень велика цена ошибки. Неправильно сделанные расчеты могут привести к деформации основы. Поэтому неопытным застройщикам лучше с таким типом оснований не связываться или уже обращаться к профессионалам.

Во-вторых, такие фундаменты следует обязательно утеплять. Ведь дом, в этом случае, почти всегда имеет зазор под полом, между фундаментом и почвой

Важно не просто правильно утеплить, а постараться как-то закрыть нижнюю часть постройки от влияния любых внешних факторов: непогоды, снега и влаги

Еще один недостаток свайно-ростверкового фундамента заключается в том, что с ним нельзя сделать подвал, только подпол. Это небольшое, низкое пространство для хранения чего-либо в нижней части дома, в закрытом промежутке между почвой и полом строения.

В четвертых, при создании такого основания, возрастает степень важности качества изоляции. Чтобы внизу под полом не было гнили, ржавчины

При строительстве нужно тщательней вести изоляционные работы. А это дополнительные финансовые траты.

Еще один минус – такую основу нельзя делать для тяжелого, массивного строения. В остальном это очень выгодный вид фундамента.

Виды столбчатых фундаментов

Общая схема столбчатого фундамента

Фундамент на столбах и его свайный собрат устроены похоже, см. рис: на столбы, заглубленные в грунт, наложен опорный пояс, распределяющий нагрузку на них. Он же образует подпол здания, может выполнять и функции цоколя, для чего снабжается отдушинами. Столбы расставляются по определенным правилам согласно расчета (см. далее), причем пролеты между ними выдерживаются в пределах 1,5-2,5 м. Больше или меньше нельзя, либо нагрузка ляжет неравномерно и вызовет такую же неравномерную осадку здания, либо опоры станут мешать друг другу нести ее, с тем же результатом.

Столб потому и столб, что приспособлен нести только сосредоточенную постоянную нагрузку, направленную сверху вниз по вертикали. Свая – столб, заглубленный в грунт на некую вполне определенную величину. В этом «некую» все и дело, но к разнице между сваей и столбом мы вернемся ниже. Пока же посмотрим, в чем они сходны: тот и другой сам не распределяет по опорам весовые и климатические нагрузки от здания, для этого нужна система дополнительных горизонтальных связей. По их устройству и характеру работы в конструкции столбчатые фундаменты разделяются на виды, см. рис:

Виды столбчатых фундаментов

Примечание: во всех случаях противопучинная подушка формируется в рукаве из геотекстиля, а все части фундамента, контактирующие с ней и грунтом, укутываются гидроизоляцией – 2-мя слоями рубероида на битумной мастике.

Список статей

Свайно-ростверковый

32

Свайно-ростверковый фундамент — плюсы и минусы

Свайно-ростверковый

1193

Нюансы возведения свайно-ростверкового фундамента для дома из газобетона

Свайно-ростверковый

1304

Сколько составляет цена свайно-ростверкового фундамента?

Свайно-ростверковый

1780

Особенности и технология возведения свайного фундамента с монолитным ростверком

Свайно-ростверковый

1312

Особенности и технология армирования свайно-ростверкового фундамента

Свайно-ростверковый

1715

Пошаговая инструкция по возведению свайно-ростверкового фундамента своими руками

Свайно-ростверковый

1308

Для чего нужна, как и чем производится гидроизоляция свайно-ростверкового фундамента?

Свайно-ростверковый

991

Особенности и устройство свайно-ростверкового фундамента

Расчёты

Целью расчётов является определение оптимального количества свай, которые бы обеспечили стабильное положение дома относительно грунтового основания.

Расчёт свайного фундамента из КТ состоит из нескольких этапов:

• определение оптимального веса дома;
• определение характеристик грунтового основания;
• план расположения свай и их количество;
• расчёт длины КТ.

Определение оптимального веса дома

Также принимается во внимание максимальное количество людей могущих находиться в доме одновременно. Чтобы застраховаться от просчётов, полученный результат умножают на коэффициент надёжности (k = 1,1)

Характеристики грунта

Свайный фундамент устанавливают в местах, где верхний пласт земли обладает слабой структурой (глинистые, пучинистые и болотистые почвы)

Поэтому важно опереть трубы на нижний твёрдый слой грунта

Сопротивление грунта можно узнать из вертикальной съёмки с привязкой к месту строительства. Документ хранится в отделе архитектуры и землеустройства местной администрации.

Помимо этого в данных геологоразведки указана глубина промерзания почвы и уровень грунтовых вод, что необходимо будет знать при расчёте длины сваи.

Количество и план расположения свай

Корректируя оптимальное количество свай, выдерживают соответствие удельной нагрузки сопротивлению грунта. Условную удельную нагрузку получают путем деления суммы нагрузок на площадь дома. Она должна быть меньше на 10 – 15% сопротивления твёрдого грунтового основания.

Чтобы получить необходимое количество точечных опор, нужно общую массу строения поделить на максимальную несущую способность отдельной опоры.

СНиП 24.13330.2011

После этого составляют план расположения свай, соблюдая следующие условия — опоры должны устанавливаться с интервалом не более 1,5 – 1,6 м, по углам периметра здания и в местах пересечения внутренних стен. Это делается для того, чтобы нагрузку от дома равномерно распределить по всей длине ростверка.

Длина опор

Длину опор рассчитывают исходя из:

• глубины промерзания почвы,
• уровня грунтовых вод,
• отметки нахождения твёрдого грунтового основания.

Также учитываю высоту наземной части трубы (минимум 300 мм).

Например, глубина промерзания составляет 300 мм, прочный грунт находится ниже на 100 мм, а уровень грунтовых вод ещё ниже — на глубине 1500 мм, то подземная часть сваи будет равна 700 мм. С учётом наземной высоты сваи длина КТ будет равна 1000 мм.

Выводы

Типовым решением для таких ситуаций является обустройство свайного основания

При этом важно правильно выбрать длину свай. Также удачный вариант – «плавающий» фундамент в виде мелкозаглубленного плитного основания под всей площадью сооружения

За счет большой площади опирания плиты обеспечивается перераспределение нагрузки всего сооружения по площади, за счет чего снижается нагрузка на фундамент. Единственным недостатком технологии является больший расход материала (песок, гравий, бетон, арматура). За счет применения бетона с высокой прочностью и арматуры в нужном количестве обеспечивается высокая устойчивость и надежность возводимых построек.

В статье использованы фотографии с сайта.
