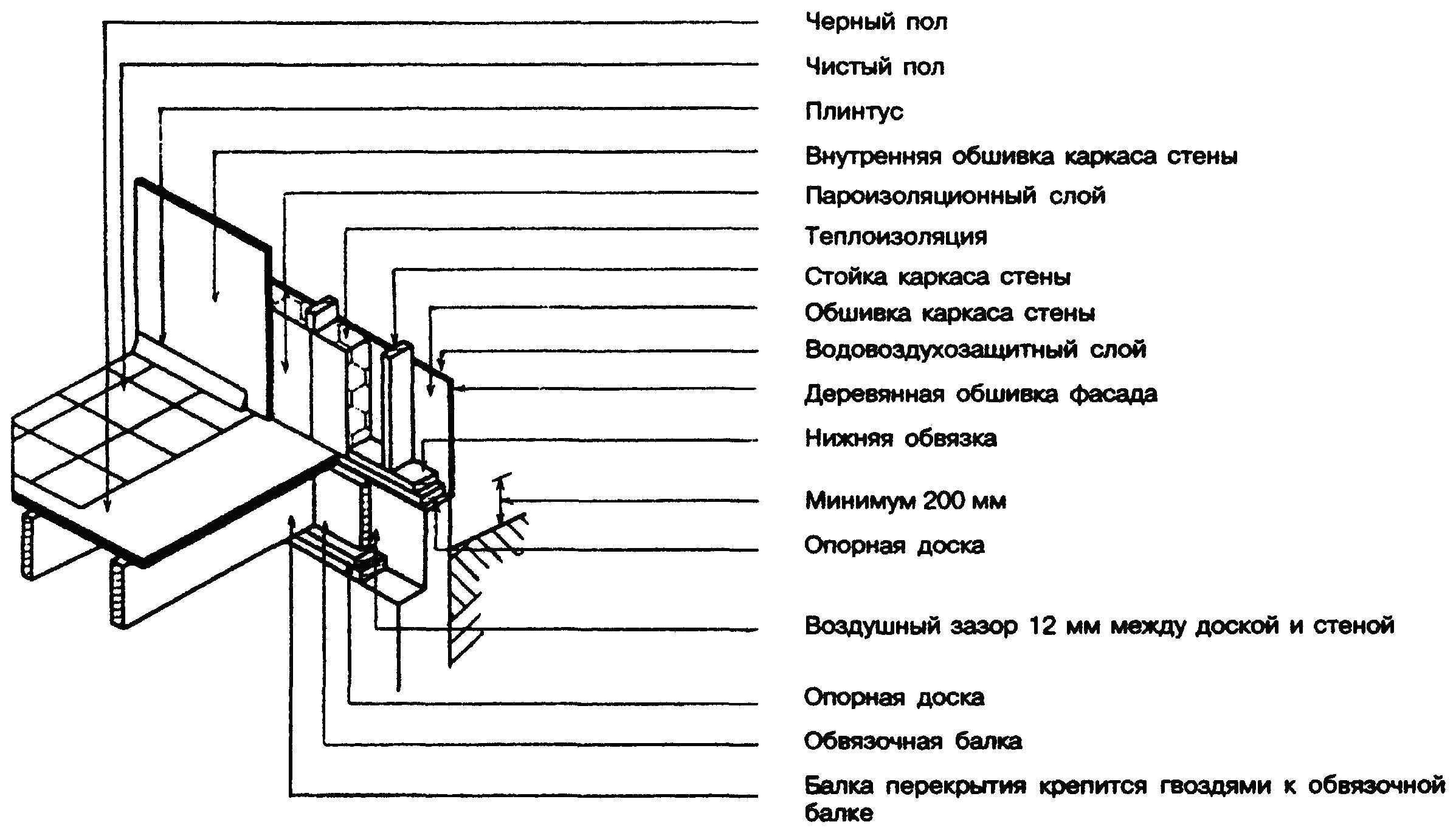

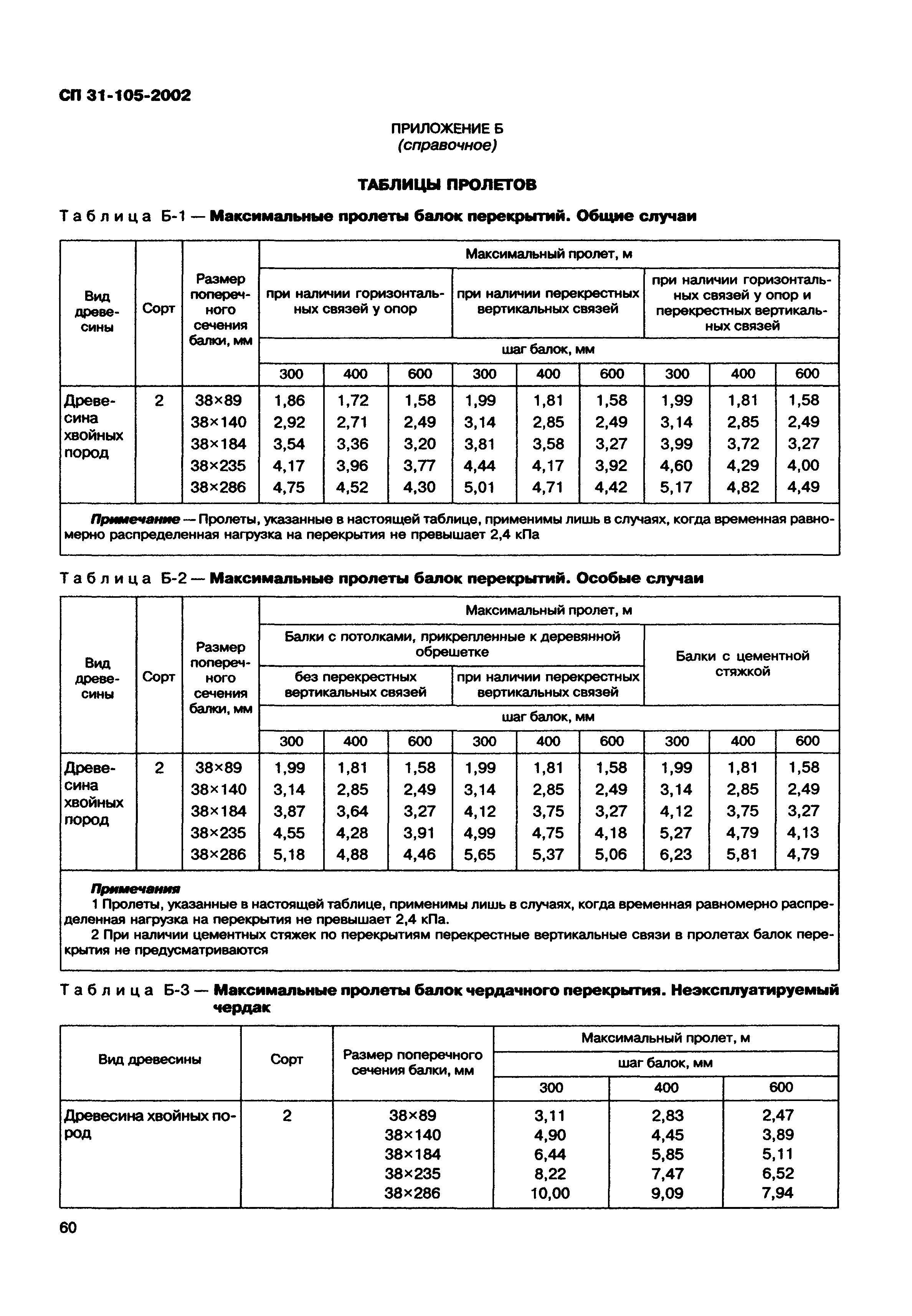

Монтаж плит перекрытии и покрытий

Виды железобетонных плит перекрытия

Производители выпускают несколько видов ЖБ плит стандартных типоразмеров для обустройства перекрытий:

• шатровые (ребра расположены по периметру);
• с продольными ребрами;
• плоские (цельные, без пустот);
• многопустотные (с продольными пустотами круглой или овальной формы).

Наиболее активно используются плоские и многопустотные плиты. При этом плоские (ПТ), толщиной от 80 до 120 мм, выполняют функцию доборных элементов. Они меньше многопустотных по длине и ширине, и применяются для перекрытия кладовок, санузлов, узких коридоров и т.д.

Среди многопустотных ЖБ плит наибольшей популярностью пользуются круглопустотные (ПК) и плиты непрерывного формования (ПБ). Наличие пустот уменьшает вес плиты и повышает ее тепло- и звукоизоляционные показатели.

Плиты ПК используются для строительных работ на протяжении нескольких десятилетий. Стандартные изделия массового производства имеют толщину 220 мм и длину от 2700 мм до 9000 мм с шагом 300 мм. Ширина составляет 1000 мм/1200 мм/1500 мм/1800 мм.

Стандартные круглопустотные плиты применяются в индивидуальном строительстве, но на этапе проектирования постройки важно учитывать их габариты и особенности монтажа – от этого зависит расстояние между стенами, на которые будет опираться плита. Изготовление плит ПК под заказ нестандартной длины заметно повысит их стоимость, так как производителю придется изготовить специальную опалубку

Последовательность монтажа плит перекрытия

Изначально следует выполнить 2 этапа:

Подготовка

Важно создать правильный уровень между всеми опорными стенами сооружения. Допустимая разница – 1 см, её устранять не обязательно

Для проверки горизонтальной плоскости используют строительный уровень. Между противоположными стенами укладывают балку и проверяют ровность. Если есть небольшие неровности, их можно устранить цементным раствором.
Далее выполняется распределительный пояс для выравнивания стены. Армировочный пояс изготавливают из цемента М500 1 к 3 с песком. Важно обеспечить чистоту песка, по необходимости промыть, просеять. Раствор готовят средней вязкости. Смесь заливают в опалубку и протыкают или трамбуют для удаления пустот. Просыхание раствора занимает до 3-4 недель.

Главными качествами, за которые ценится железобетон, всегда называют прочность и хорошую сопротивляемость изгибающему моменту

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси; возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

• полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
• шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
• сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

• отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
• величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
• надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
• консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
• расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

• путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
• способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

1. Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
2. Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
3. Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

Монтаж

Для установки плит потребуется три человека: первый занимается подвешиванием детали к крану, двое других устанавливают ее на месте. Иногда при крупном строительстве используют четвертого человека, корректирующего работу крановщика со стороны.

Монтажные работы плит перекрытия производятся согласно технологии, регламентированной нормами СНиП, а также в соответствии с чертежом и раскладкой, согласованными в проекте.

Толщина перегородки рассчитывается в зависимости от проектируемой нагрузки. Если используются ж/б плиты, то они должны быть шириной не менее 10 сантиметров, у ребристых вариантов – от 29 см.

Бетонная смесь готовится непосредственно перед установкой. Лучше заказать ее у специализированных фирм, чтобы она обладала марочной прочностью. Норма расхода раствора определяется из расчета 2-6 ведер на укладку одной плиты.

Дабы правильно и точно класть плиту, ее не нужно сразу отцеплять от строп крана. Для начала при натянутых подвесах перекрытие выравнивают, после чего опускают полностью. Далее строители проверяют высотный перепад с помощью уровня. Если определенной ровности достигнуть не получилось, то придется вновь поднимать плиту и корректировать высоту бетонного раствора.

Специалисты предупреждают, что пустотные плиты лучше устанавливать на две короткие стороны. Кроме того, не следует перекрывать одним перекрытием несколько пролетов, поскольку оно может лопнуть в неожиданном месте. Если все же в схеме предусмотрена одна плита на 2 пролета, то следует сделать несколько прогонов болгаркой в местах перемычек. То есть над центральной перегородкой делается разрез по верхней поверхности. Этим обеспечивается направление трещины в случае будущего раскола.

Сборно-монолитные или пустотные перекрытия имеют стандартную длину. Иногда для строительства необходимы другие габариты, поэтому их делят пилой с алмазным диском

Важно помнить, что резать круглопустотные и плоские плиты вдоль нельзя, что связано с расположением арматуры в опорных зонах. А вот монолиты можно делить в любую сторону

Разрез монолитного бетонного блока может потребовать применения приспособлений для резки металлической арматуры и кувалды

Разрез монолитного бетонного блока может потребовать применения приспособлений для резки металлической арматуры и кувалды.

Сначала нужно сделать пропил на верхней поверхности по намеченной линии. Затем кувалдой проламывается бетон в области пустот и разламывается нижняя часть плиты. Во время работы под линию среза укладывают специальную подкладку, тогда при определенной глубине проделанного отверстия произойдет разлом под собственным весом. Если деталь рубится вдоль, то делать это лучше по отверстию. Внутренние арматурные стержни режутся газовым инструментом или безопасной сваркой.

Профессионалы советуют не рубить болгаркой арматуру до самого конца, лучше оставлять несколько миллиметров и ломать их ломом или кувалдой, так как в противном случае диск может застрять и сломаться.

Если ширины плиты не хватает, то предлагается делать монолитные бетонные стяжки. Снизу под двумя смежными плитами устанавливается фанерная опалубка. В нее укладывается арматура U-образной формы, основание которой лежит в углублении, а концы заходят на перекрытия. Конструкция заполняется бетоном. После его высыхания сверху делается общая стяжка.

Когда монтаж перекрытия закончен, начинают процесс укладки арматуры. Анкеровка предусмотрена для фиксации плит и придания всей конструкции жесткости.

Программы для архитекторов

Профессиональная работа по проектированию зданий и сооружений невозможна без использования технических программ для расчета перекрытия. Если строительство домов является основным занятием, стоит приложить усилия и изучить инструменты по проектированию.

Интерфейс программы ArchiCad для расчета перекрытия

Самыми распространенными техническими инженерными программами в проектных организациях являются ArchiCad, AutoCad, Лира, NormCAD и SCAD.

Плюсы инженерных программ по проектированию:

1. Универсальность. Любая из программ может быть использована для построения и расчета всех видов перекрытий.
2. Точность. При подсчете учитывается большое количество факторов, способных повлиять на нагрузку и прочность конструкции. Такая детальность в подсчетах позволяет получить максимально точные данные.
3. Визуализация. Получив результат, строитель наглядно видит, что и как он должен смонтировать, чтобы получить гарантированный результат.
4. Подготовка проектной документации. Для профессиональных застройщиков с помощью инженерных программ можно подготовить документацию, которая принимается всеми проверяющими органами.

Недостатки инженерных программ по проектированию:

1. Утверждение, что подобные инструменты легко освоить — неверно. Зачастую для их использования необходимо специальное техническое образование, знание сопромата и унифицированных строительных норм.
2. Объем информации: для работы с инженерными программами требуется обладать большим количеством данных, в противном случае можно получить неожиданный результат вычислений.
3. Ограничение доступа: программы лицензированные, для использования необходима покупка прав на использование.

Не большие хитрости при резке плит

Если этого правила не придерживаться, то во время спиливания бетон будет зализываться. После того, как болгаркой была очерчена линия, этот надрез простукивается при помощи кулачка в непосредственном месте среза. Удар должен приходиться на трубу, а не по ребру. Она пробивается с четвертого удара, после чего ненужный участок можно демонтировать. Так следует поступить со всеми трубами. После того, как они были пробиты, пробиваются ребра, но с боковой стороны.

На этом этапе вес плиты должен сыграть вам на руку, и она уже должна просесть, что облегчит дальнейшие манипуляции. На этом этапе необходимо использовать лом. С его помощью пробивается вся нижняя часть трубы, вплоть до арматуры. Она очищается от бетона и перерезается болгаркой. Для этого следует использовать диск по металлу. Рваную сторону лучше поместить в кирпичном «домике», после чего тщательно замазать раствором, чтобы укрепить его.

Особенности технологии при монтаже плит перекрытий

Установка всех плит перекрытий происходит поднятием плит автокраном за специальные петли.

Железобетонные плиты перекрытий устанавливаются исключительно на капитальные стены дома, все внутренние перегородки и стены возводятся только после того, как завершен монтаж плит.

Следует учесть в процессе монтажа, что элементы должны опираться на стену дома не менее, чем на 120 мм. Смежные плиты надо скрепить между собой за монтажные петли.

Необходимо учесть, что технология монтажа плит перекрытий требует того, что ни в коем случае нельзя вместо двух коротких элементов двойной пролет, например, перекрывать одной длинной плитой – в этом случае материал не выдержит нагрузки и лопнет, что может привести к катастрофическим последствиям. То же может произойти и в том случае, если для балкона заготовку выдвинуть немного вперед, оставив на улице ее часть, только здесь могут сказаться еще и первые же морозы: прямо по материалу будет идти холод, а также, передавленная стеной, она может лопнуть.

Все стены дома в обязательном порядке должны быть на одном уровне, в противном случае между плитами перекрытия получатся своеобразные «ступеньки», совершенно ненужные, и от которых впоследствии будет сложно избавиться.

Обязательно следует учесть, что элементы должны опираться на стену дома не менее, чем на 120 мм

Приступая к монтажу плит перекрытий, следует знать, что к раствору, на который они будут укладываться, существуют особые требования: этот раствор надо сделать достаточно жидким и на стены наносить его следует минимально и при изготовлении раствора, надо тщательным образом просеять песок, в противном случае попадание даже маленького камешка сведет на нет все усилия по монтажу ровного потолка.

Бывает так, что в железобетонной плите перекрытия есть необходимость сделать отверстие, например, для выхода на чердак. В этом случае надо для начала нарисовать мелом на элементе прямоугольник нужных размеров, затем болгаркой слегка обрезать элемент по нарисованным линиям. После этого можно кувалдой пробивать элемент, пока не покажется арматура. Арматуру нужно перерезать болгаркой диском по металлу, однако, здесь надо быть осторожнее, так как арматура внутри железобетонной заготовки сильно напряжена, это может привести к зажатию диска болгарки. Поэтому лучше всего ее немного не дорезать болгаркой, а затем разбить кувалдой Если же есть под рукой автоген,то разрезать арматуру автогеном.

Некоторые трудности, возникающие при монтаже перекрытий

При любом строительстве может случиться так, что происходит непредвиденная ситуация. Если говорить о монтаже перекрытий, то одна из неприятностей, которая может случится, это лопнувшая плита. Поскольку обычно заказывается именно такое количество элементов, которое потребуется, то, соответственно, лопнувший элемент тормозит строительство. А заказывать и ждать производства и доставки новых материалов – это очень долго и дорого.

Чаще всего плиты лопаются при неправильной выгрузке и хранении, поэтому надо соблюдать некоторые правила.

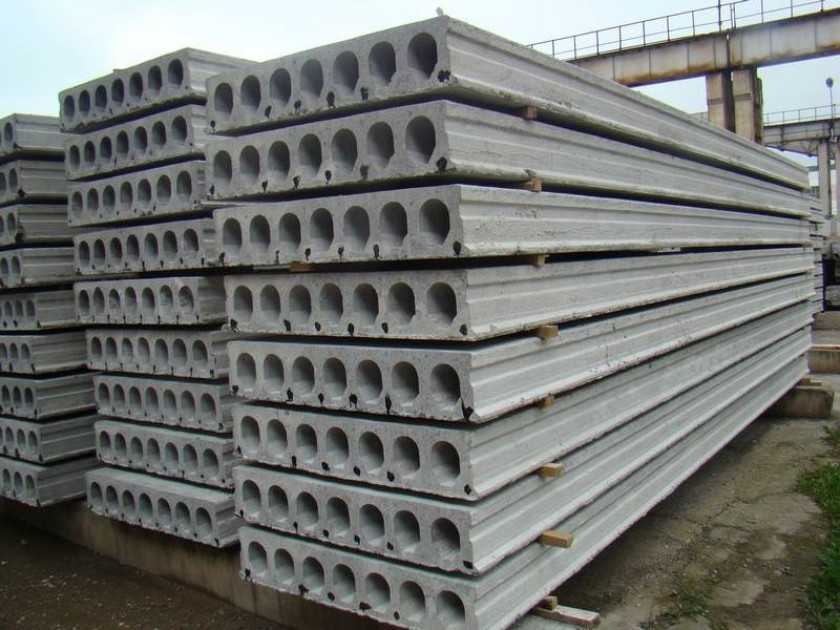

При складировании плит перекрытий обязательно делается между ними прокладка из деревянных брусьев.

Перед выгрузкой железобетонных плит на земле необходимо сделать довольно высокое основание, чтобы даже если вдруг грунт поднимется, материалы все равно не касались земли.

На это основание кладется первая плита, затем кладутся остальные, но обязательно между ними делается прокладка из деревянных брусьев. Эти брусья должны быть все одинаковой толщины, находиться четко друг над другом и обеспечивать полную изоляцию элементов одного от другого. Ни в коем случае нельзя допускать, чтобы при хранении железобетонные многопустотные элементы касались друг друга.

Если же все-таки появились лопнувшие плиты, то их можно использовать, но в определенных местах:

1. При довольно больших трещинах на плите можно напустить ее на капитальную стену как минимум на 10 см. При этом треснувшая плита должна опираться на три капитальные стены, сверху же такая плита будет прижата стенами, построенными сверху, соответственно, конструкция будет прочной.
2. Можно произвести монтаж перекрытия треснувшей плитой в том месте, где в будущем планируется перегородка из кирпича, в этом случае плита будет дополнительно подстрахована снизу.
3. Можно просто вмонтировать плиту с трещиной между цельными элементами, тщательно заделав при этом русты. Когда раствор между элементами застынет, получится очень прочная и надежная конструкция.
4. Можно использовать такие материалы на последнем этаже здания, например, на чердаке. Там плита будет испытывать минимальную нагрузку и вполне сможет выполнять свои функции.
5. Есть возможность и при использовании треснувших железобетонных плит сделать дополнительную стяжку, которую можно сделать железобетонной, в этом случае она усилит всю конструкцию.

В том же случае, если плита треснула очень сильно, то есть смысл просто ее обрубить и использовать в необходимых местах короткую, но целую плиту.

Итак, можно сделать некоторые выводы:

Заказывать железобетонные плиты для монтажа перекрытий нужно заблаговременно, чтобы впоследствии не тратить время на ожидание, лучше всего сделать это за месяц до предполагаемого монтажа: за это время заказ как раз успеют изготовить.
Обязательно четко соблюдать все правила укладки и , не допускать их контакта между собой и контакта с землей, делать хорошую подложку под них, в противном случае материалы лопнут.
Аккуратно и внимательно относиться к раствору, который будет использоваться при укладке плит перекрытий, тщательно просеивать песок для его замешивания и не готовить раствор слишком густым.
Производить укладку плит перекрытий необходимо с колес, потому заблаговременно надо позаботиться о найме автокрана.
Во время укладки плит перекрытий следует соблюдать осторожность и аккуратность.
Надо четко знать инструкцию по укладке плит перекрытий и не пренебрегать техникой безопасности, укладывать элементы по всем правилам и осторожно относиться к треснувшим материалам.
Необходимо тщательным образом заделывать пустоты внутри заготовки дабы избежать их промерзания впоследствии.

https://youtube.com/watch?v=-Ol8NGMGQGc

Вполне возможно сделать монтаж плит перекрытий самостоятельно, главное иметь необходимые материалы, двух-трех помощников и желание.

Общие сведения о монтаже

Сборные ЖБ плиты устанавливаются с минимальным зазором между собой. Для монтажа потребуется специальная грузоподъёмная техника. Швы перекрытий заполняются цементным раствором. Создать целостное и предельно жёсткое перекрытие по горизонтали помогут металлические анкера, которые монтируются к петлям плит. В местах соприкосновения панелей с внутренними плитами используются составные анкера, которые скрепляются сваркой.

Если сборные плиты основываются на наружных стенах, рекомендуется присоединять их торцевые части к кладке посредством Г-образных анкеров. После установки их заливают цементом, он предотвратит появление коррозии. При появлении щелей между плитами и перегородками, их можно устранить кирпичной кладкой.

Под несущие и самонесущие стены с толщиной свыше 250 мм при закладывании плит формируется фундамент. Дополнительно основание устанавливается под каналы вентиляции и отдельные опорные элементы. Чтобы создать эскиз фундамента, следует учесть величину основания под стены и определить привязку подошвы фундамента к модульным разбивочным слоям. При использовании столбчатых и сборных оснований ширину фундаментных плит определяют согласно прочности, требуемой для выдерживания нагрузок.

Кроме хорошего экономического эффекта по стоимости строительства и скорости возведения зданий применение железобетона дает еще целый ряд преимуществ

Толщину бутобетонных и бутовых лент определяют шире стены на 8-10 см. Величина сборного фундамента определяется равной толщине блоков (30-60 см), но сама стена иногда шире основания на 4-5 см. Распространённая длина блоков: 80, 120, 240 см. Для снижения давления на почву фундамент может изготавливаться с расширенной подошвой с 1-2 уступами габаритами (ВхШ) – 30-40х15-25 см. В сборном фундаменте для уширения используют фундаментную плиту-подушку с арматурой шириной от 60 см до 1,6 м, в высоту 30 см.

Монолитные участки шириной больше мм

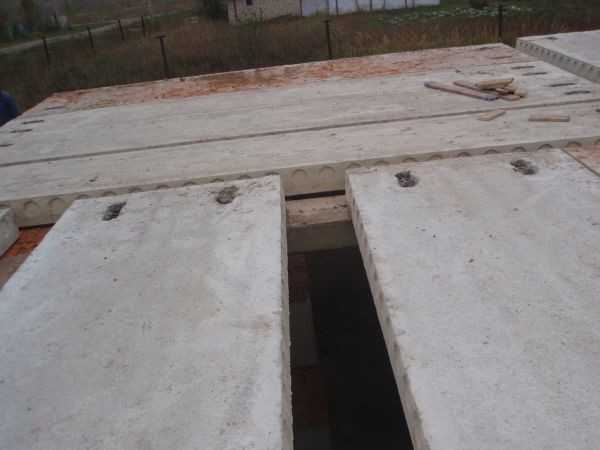

В случае, если зазор между плитами от 100 до 300 мм, выполняем монолит с армированием. Здесь также возможны варианты.

Вариант 1

Используется в случае, когда устройство опалубки снизу невозможно.

• Устанавливаем несущие брусья сечением 40х100 мм на ребро, с шагом 1 м, опирая на соседние плиты;
• К несущим брусьям проволочными скрутками крепим щиты опалубки;
• Закрываем опалубку кровельным материалом или пленкой;
• Устанавливаем арматурный каркас на стаканы, чтобы арматура находилась выше опалубки на 30…50 мм;
• Бетонируем.

Вариант 2

При возможности закрепления опалубки снизу можно использовать для устройства несущей конструкции арматуру.

• Сооружаем опалубку;
• Изготавливаем из арматуры А1Ø8…12 (в зависимости от ширины перекрываемого зазора) монтажные детали, учитывая, что между дном опалубки и арматурой должно быть расстояние не менее 30 мм;
• На дно опалубки укладываем защитный материал;
• Устанавливаем монтажные детали;
• Укладываем арматуру или арматурный каркас;
• Бетонируем.

Важно!Не соглашайтесь на заделку зазора между стеной и плитой легкобетонными ячеистыми блоками (пенобетонными, керамзитобетонными и т.д.) – они не обладают требуемой несущей способностью. С учетом расстановки мебель вдоль стен на этот участок перекрытия приходится большая нагрузка, это приведет к разрушению блоков и необходимости затратного ремонта перекрытия

Заделка небольших пустот без использования плит

Бывают такие случаи, когда ширины одной заготовки не хватает для того, чтобы закрыть всю пустоту, и остается совсем неширокое пространство. Заготовок такой небольшой ширины обычно не делают – это нецелесообразно, рубить железобетонную заготовку очень долго. Тогда можно применить следующие способы.

Старайтесь рассчитать укладку плит так, чтобы ширины хватило заполнить все пространство.

1. Следует заранее просчитать, хватит или нет ширины, чтобы заделать все пространство. Если понятно, что их не хватит и останется, к примеру, полметра, то в этом случае первую плиту надо вмонтировать на расстоянии равному половине того, что должно остаться, далее выполняем монтаж перекрытия по технологии, скрепляя петли.

В итоге по краям от всех уложенных элементов остаются совсем небольшие промежутки, которые можно спокойно заделывать шлакоблоком, укладывая его торцом, которым он будет упираться в материал, тем самым надежно удерживаясь в нужном месте. Шлакоблок, конечно, нужно скрепить между собой и заготовкой с помощью раствора.

2. Следует по всему перекрытию монтировать железобетонные плиты таким образом, чтобы между ними оставались равные небольшие зазоры. После монтажа, на эти зазоры необходимо подвязать опалубку, вмонтировать арматуру и залить все бетоном. Этот способ более трудоемкий, но зато и более надежный.

План раскладки плит перекрытия

Панельные дома из ЖБ перекрытий – это один из распространённых видов строительства. В основе строения закладываются железобетонные (ЖБ) плиты, они разделяют сооружение на этажи, их называют сборными плитами перекрытий. В план перекрытий в обязательном порядке вносится информация о типе и размере панелей.

Информация полезна на этапе строительства, а также при выполнении ремонта, реконструкции и помогает в расчётах теплопроводности, необходимости утепления и т. п.

Общие сведения о сборных плитах перекрытия

Дома, которые выполняются из сборных железобетонных плит, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в сравнении с монолитом:

• высокая скорость монтажа;
• укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т. п. не станут проблемой;
• низкая цена, можно сэкономить до 15% от стоимости монолита.

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции – большая масса.

Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента.

Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Проведенные многочисленные сравнения доказали, что плитные перекрытия на 50-70 % дешевле, нежели монолитное перекрытие и пустотные плиты

Толщина наружных и внутренних стен здания отличаются, несущие плиты имеют толщину 140-220 мм, а в длину до 9 м в зависимости от величины пролёта.

Толщина внутренних стен – около 8-12 мм

При работе с панелями важно учитывать раскладку и тип конструкции

Всего выделяют 3 основных вида:

• полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью. Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами;
• пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины – 220 мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками. Благодаря наличию пустот, в сравнении с монолитными перекрытиями, пустотелые блоки создают меньшую нагрузку на основание и стены. Дополнительным преимуществом является способность перекрывать большие пролёты и несущие стены, так как длина плит достигает 12 м;
• шатровые. Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от 140 до 160 мм.

При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со сборными плитами:

• равномерно распределяют нагрузку;
• для постройки не требуется привлечение спецтехники;
• могут укладываться не только на стены, но и колонны;
• монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию

Монолитные панели обладают 3 главными недостатками:

• трудоёмкость строительства;
• необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся;
• обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов.

Когда будет составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

План плит перекрытий

Важным этапом составления схемы является расчёт количества плит.

Показатель определяется как сумма площадей перекрытий и площадь одной плиты.

При разделении может получиться нецелое значение, округление проводится в большую сторону.

При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей.

Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, но изменения можно вносить для каждого этажа по отдельности.

Лучше черчение схемы плана перекрытий отдать в руки профессионалу.

Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов.

Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и поможет определить лучший план.

План перекрытий – графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию

Для перекрытия используют ЖБ балки с тавровым сечением и межбалочным заполнением (плиты из лёгкого бетона или пустотелые вкладыши).

Виды и маркировка

Все плиты перекрытия по способу и месту изготовления можно разделить на два типа:

• монолитные;
• сборные железобетонные.

Монолитные

Изготавливаются непосредственно на строительной площадке по технологии монолитных работ:

• устройство опалубки;
• монтаж армирующего каркаса;
• заливка бетона.

Чаще всего монолитные плиты перекрытий используются в тех случаях, когда проектом предусмотрен каркас здания, возводимый из монолитного бетона. Но и в случае сборного варианта каркаса практически в каждом проекте содержаться участки с монолитными плитами перекрытий.

Достоинства монолитного варианта:

• экономия в расходе материалов;
• отсутствие швов между плитами и, как следствие, более надежная и герметичная конструкции перекрытия;
• возможность при правильном выполнении работ получить конструкцию с большим сроком службы.

Недостатки монолитных плит перекрытия:

• невозможность выполнять работы в холодное время года или значительное удорожание их стоимости;
• большая трудоемкость работ и необходимость набора конструкцией прочности, что ведет к значительному увеличению сроков строительства;
• серьезные требования к качеству работы и материалов, которые сложнее выполнить в условиях строительной площадки.

Сборные железобетонные плиты

Чаще всего под плитами перекрытия понимают именно сборные железобетонные конструкции, которые изготавливаются на заводах ЖБИ и ЖБК, затем доставляются на объект и монтируются.

По сути, единственным недостатком данной конструкции является незначительный перерасход материалов и несколько менее жесткая, по сравнению с монолитом, конструкция перекрытия. Но даже этот минус можно в значительной степени нивелировать, используя наиболее подходящий тип сборных ж/б плит, которых выпускается значительное количество. А плюсы от использования рассматриваемого варианта очевидны:

• гарантированное качество изделий, которое гораздо легче обеспечить в заводских условиях;
• скорость и простота монтажа;
• возможность выполнения работ в течение всего года.

Существует большое количество разнообразных сборных ж/б плит перекрытия. Их можно условно разделить на две большие группы:

пустотные . Самые обычные и наиболее часто применяемые конструкции. Могут использоваться практически везде, наиболее часто – в междуэтажных перекрытиях. Наличие пустот внутри плит позволяет обеспечить лучшую тепло- и звукоизоляцию. В свою очередь делятся на несколько подгрупп, подробнее о которых – в разделе маркировка;

ребристые . Чаще всего применяются для сооружения кровли в промышленных зданиях (склады, ангары, гаражи, цеха), в том числе неотапливаемых. Обладают повышенной несущей способностью и прочностью.

Как уже было отмечено, наиболее часто встречается обыкновенная пустотная плита перекрытия. Их выпускается множество видов. Для того чтобы понять, какая именно нужна, разработана специальная маркировка.

Маркировка

ГОСТ 9561-91 четко описывает требования, предъявляемые к производству пустотных плит перекрытия, а также существующие их виды. Раздел 1.2.1. перечисляет их все.

Тип плиты	Описание
1ПК	толщиной 220мм с круглыми пустотами, диаметром 159мм, предназначенные для опирания по двум сторонам
1ПКТ
1ПКК
2ПК	толщиной 220мм с круглыми пустотами, диаметром 140мм, предназначенные для опирания по двум сторонам
2ПКТ	то же, для опирания по трем сторонам
2ПКК	то же, для опирания по четырем сторонам
3ПК	толщиной 220мм с круглыми пустотами, диаметром 127мм, предназначенные для опирания по двум сторонам
3ПКТ	то же, для опирания по трем сторонам
3ПКК	то же, для опирания по четырем сторонам
4ПК	толщиной 260мм, с круглыми пустотами, диаметром 159мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам
5ПК	толщиной 260мм, с круглыми пустотами, диаметром 180мм, предназначенные для опирания по двум сторонам
6ПК	толщиной 300мм, с круглыми пустотами, диаметром 203мм, предназначенные для опирания по двум сторонам
7ПК	толщиной 160мм, с круглыми пустотами, диаметром 114мм, предназначенные для опирания по двум сторонам
ПГ	толщиной 260мм с грушевидными пустотами, предназначенные для опирания по двум сторонам
ПБ	толщиной 220мм, изготовляемые методом непрерывного формирования на длинных стендах и предназначенные для опирания по двум сторонам

На основании приведенной классификации можно понять, что означает каждая буква и цифра в наименовании изделия. Для этого достаточно рассмотреть следующий пример.

Способы разделения железобетонных плит на части

Для начала стоит задуматься о том, каким образом можно отделить нужный кусок плиты при необходимости. Ведь вполне возможно, что в процессе возникнет надобность в том, чтобы сделать ее чуть покороче. Заказывать сразу разноразмерные элементы не очень целесообразно, ведь неизвестно, сколько именно может понадобиться таких материалов, и, порой, только в процессе работы можно увидеть, какая именно нужна или же необходимо подрезать железобетонную плиту для того, чтобы проделать в ней люк.

При резке плит перекрытий используете болкарку набольшей мощности.

Итак, для того, чтобы подрезать плиту, необходимо иметь лом и болгарку.

Для начала надо отметить мелом необходимую длину, под плиту ровно по отмеченной мелом полосе надо положить подложку – это необходимо для того, чтобы при рубке самого элемента бетон не «зализывался».

Затем с помощью диска по бетону болгаркой надо надрезать элемент по меловой отметке, а потом несколько раз ударить возле прорези по всем пустотам, затем несколько раз ударить по ребру сбоку. Обычно на этом этапе ненужный кусок железобетонной плиты уже осядет под тяжестью своего веса. После этого надо ломом пробить нижнюю часть труб и показавшуюся арматуру перерезать болгаркой (только теперь уже при помощи диска по металлу).

Если же необходимо отрубить часть заготовки не поперек, а вдоль, то принцип остается тот же, только теперь придется подрезать болгаркой еще и металлическую сетку, попадающуюся в процессе рубки, и процесс займет намного больше времени, так как в длину они бывают очень большими.
