Бытовка 3 на 6 своими руками: чертежи и материалы, пошаговая инструкция постройки. смета проекта и планировка внутри

Бытовка из строительного вагончика

Бытовки на колесахБытовки на колесах

Не хочется возиться со сборкой каркаса и прочими сопутствующими мероприятиями? Можете купить готовый вагончик и оборудовать его под бытовку. Такие вагончики даже не нуждаются в собственном фундаменте – нужно лишь тщательно выровнять площадку и установить контейнер (вагончик).

Если вы оборудуете под бытовку бывший в употреблении вагончик, внимательно изучите его состояние. Зачистите следы ржавчины, замените сильно поврежденные элементы обшивки аналогичными, наварите на сквозные отверстия заплатки, покройте металл специальной грунтовкой и покрасьте.

Установленная конструкция обязательно утепляется. Остальное обустройство остается на усмотрение владельца. Эти моменты будут отдельно рассмотрены далее.

Также вы можете купить вагончик на колесах. Вариант мобильный и очень удобный в эксплуатации. После выполнения всех мероприятий по обустройству такого вагончика, он устанавливается на раму от прицепа.

Каркас

Из бруса 100 х 150 мм делается нижняя обвязка (венец). Затем по углам ставятся 4 бруса 100 х 100 мм. Закрепить временно можно укосинами. Передние стойки высотой 2,3 м, задние – 2,1 м. Между ними укладывается брус 100 х 100 мм – второй венец. Далее крепятся вертикальные стойки. Из доски 50 х 100 мм получается 3 шт. по 2 метра. Всего понадобится 9 стоек для создания задней стены. Все расчеты сделаны опираясь на ширину листа ОСБ (OSB). Верхняя обвязка из доски 50 х 100 мм.

Передняя стена делается аналогично задней, но выше на 20 см. и с проемами для окна и двери. Боковые стены достраиваются по тому же принципу с учетом наклона. Для прочности конструкции закрепляем угловые стойки – бруски скобами. Вбить в стойку и в первый венец нижней обвязки. На данном этапе можно приступить к монтажу OSB. Положение листа вертикальное. Первый крепится саморезами в угловую стойку в самый край. На стойках в 50 мм крепятся два листа, поэтому для каждого OSB будет всего по 2,5 см.

Выбираем место для возведения бытовки

Дачный домик из бытовки

При выборе места для нашего домика учитываем пару важных моментов.

Во-первых, думаем, будем ли мы в будущем куда-то перевозить конструкцию. К примеру, вы собираетесь построить легкий дом на пару сезонов, а потом убрать его в другое место. Если переезд входит в ваши планы, бытовку лучше всего разместить как можно ближе к выезду с участка.

Погрузка бытовкиДоставка бытовок

Во-вторых, определяемся с назначением помещения. Если бытовка будет использоваться только в качестве сарая для хранения различных инструментов и прочих хозяйственных принадлежностей, ее лучше всего устанавливать приблизительно по центру длинной стороны основного дома, чтобы к ней можно было легко дойти с любой стороны участка.

Бытовка сможет послужить местом для хранения инвентаря

Каркас

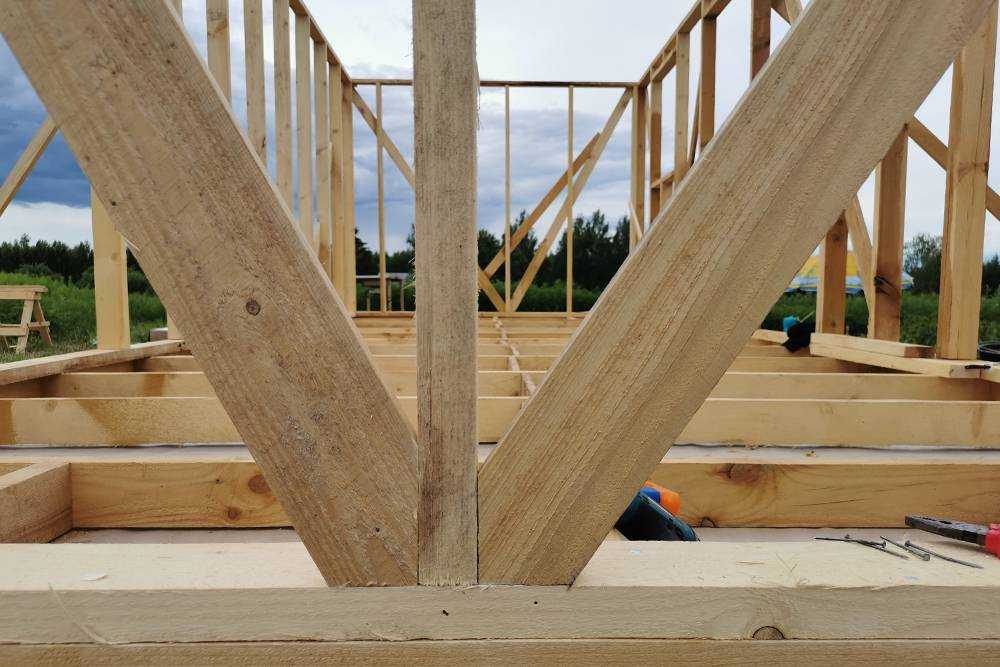

Для экономии я планировал возводить каркас стен из брусков 50 × 50 мм так же, как и в заводских бытовках. Но передумал и заказал доски 40 × 100 мм, чтобы каркас был прочнее. Я видел разные бытовки и вспомнил, что часто надежность стен не внушает доверия.

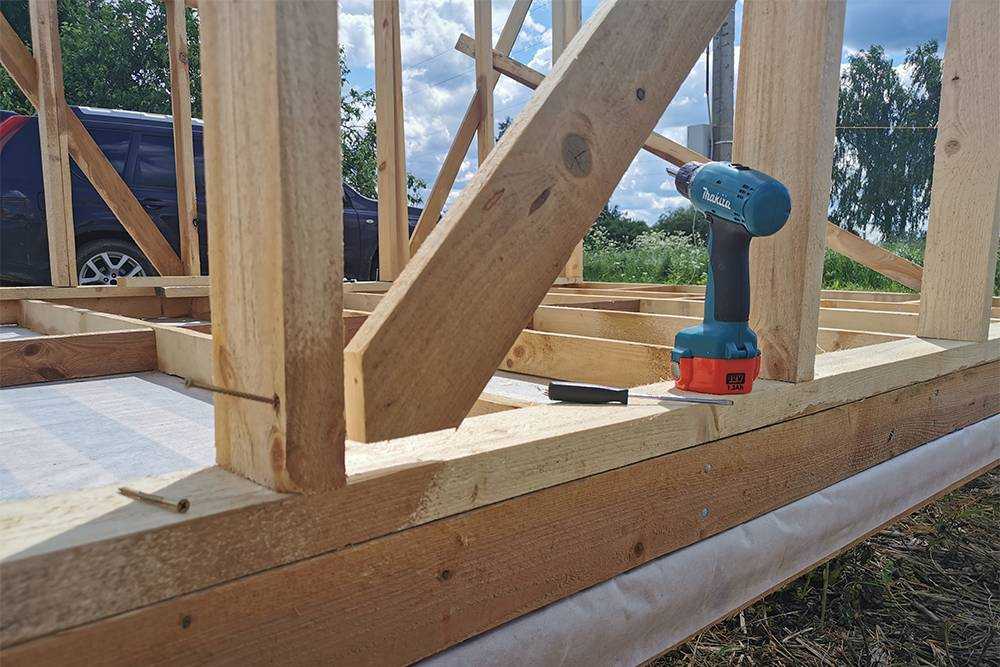

Возводить каркас я начал с фасадной стены, которая, на мой взгляд, была самой сложной. В этой стене три проема: два под окна и один под дверь. Расстояния между досками я оставил до 590 мм для плотной укладки утеплителя.

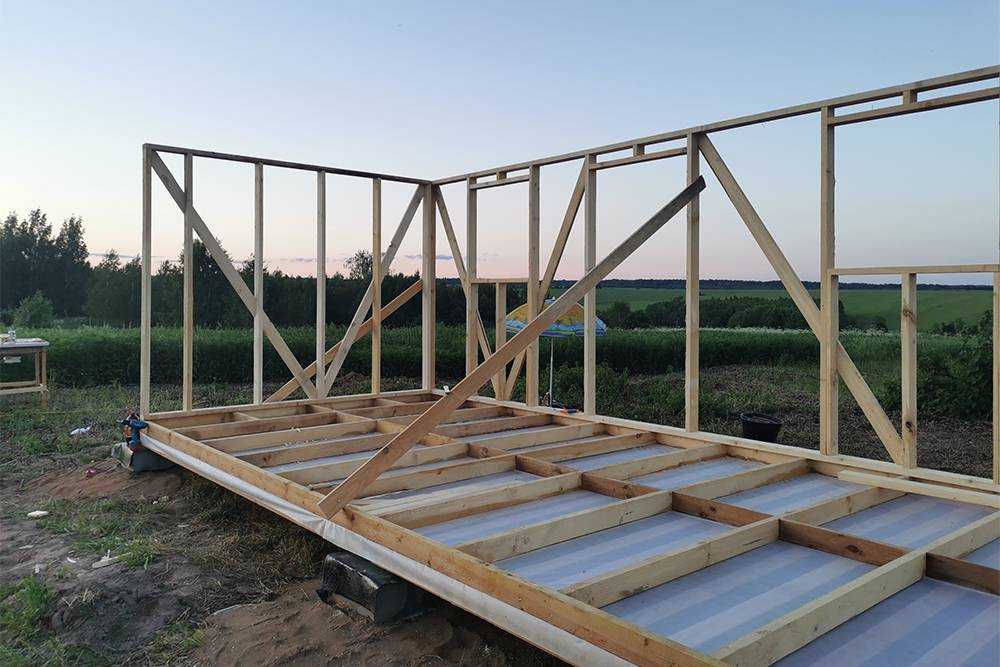

Я монтировал стены, когда они лежали на полу. В итоге их перекосило, и они не сошлись в углах примерно на 3 см. Мне пришлось ослаблять укосины — диагональные ребра жесткости — и подставлять под них бруски, чтобы добиться в углах 90°.

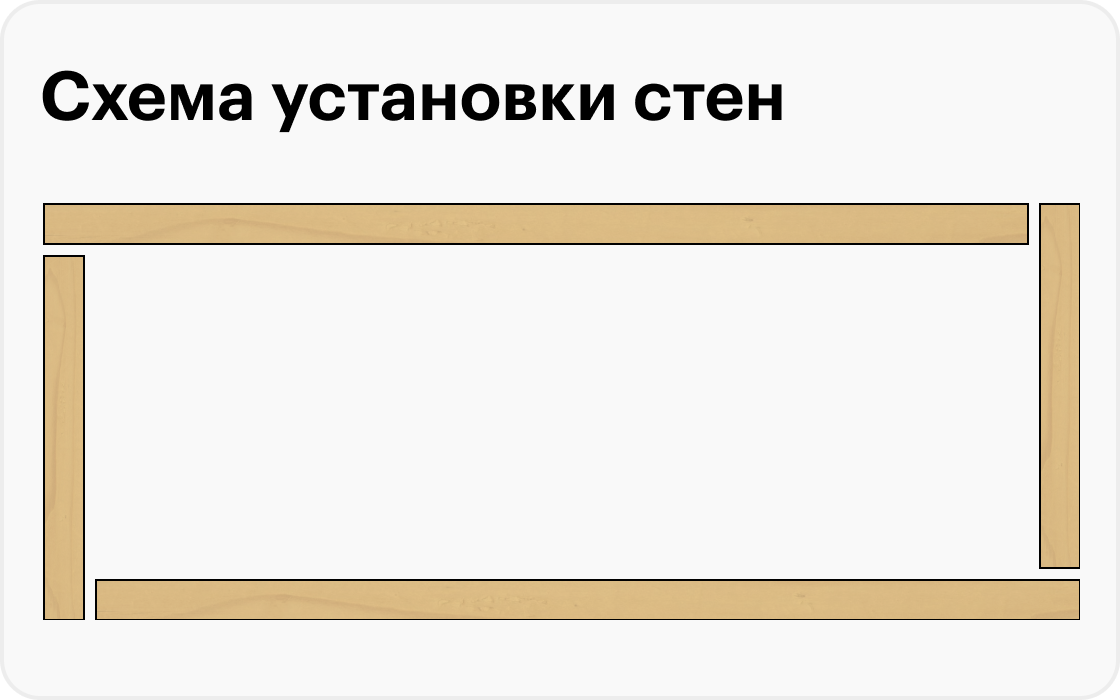

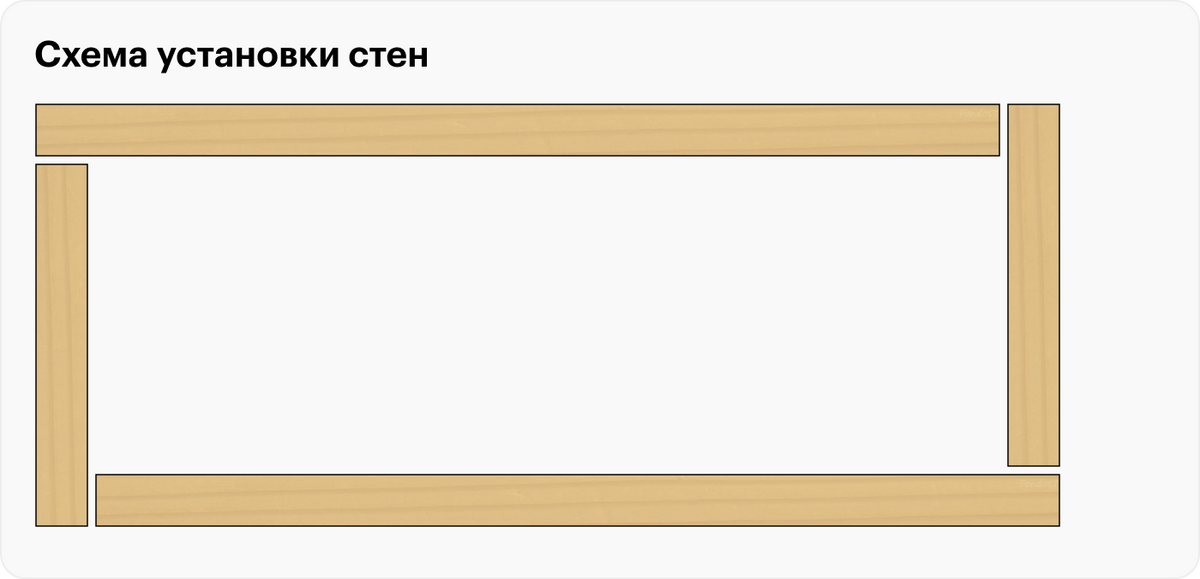

Стены каркаса устанавливают так, чтобы каждая стена опиралась в углу на другую стену. Поэтому длина каждой стены меньше проектной на ширину доски — 100 мм. После установки стены сверху фиксируются обвязкой внахлест соединений. Я использовал для обвязки доску 25 × 100 мм.

Проектирование – создаем бытовку на бумаге

Определившись с требованиями к бытовке, нужно создать на бумаге план и указать размеры конструкции. Чаще всего строение представляет собой вагончик 2–3 м на 5–6 м. Конечно, делать ее вытянутой совсем не обязательно. Главное, чтобы формы и размеры позволяли реализовать все задуманные функции.

Чтобы не ломать голову над планировкой, вы можете взять за основу готовые чертежи. При необходимости подкорректируйте размеры. Единственное, отметим, что слишком большой делать постройку не имеет смысла, так как это получится уже не бытовка, а капитальное строение с совершенно другими затратами на строительство. Как правило постройки размером 6х3 м вполне достаточно для всех хозяйственных нужд.

Далее надо определиться с конструкцией и материалами. Так как бытовка – это недорогое и легкое строение, которое при необходимости можно даже переместить с одного места на другое, рекомендуем сделать ее из дерева. Далее рассмотрим две технологии строительства с использованием этого природного материала:

• каркасную – это наиболее дешевый, быстрый и простой способ строительства, однако учтите, что прочность и долговечность каркасных бытовок является не самой сильной их стороной;
• из бруса в виде сруба – как и брусовые дома, такие бытовки получаются прочными и долговечными, но более дорогими, чем каркасные аналоги.

Основой каркасного строения, как не сложно догадаться, является каркас, выполненный из бруса. Он представляет собой стойки, расположенные с шагом 600 мм, и соединенные друг с другом нижней и верхней обвязкой (горизонтально расположенными досками или брусом). Для укрепления стоек дополнительно используются раскосы и горизонтальные перемычки. Пространство каркаса заполняется утеплителем и обшивается.

Прежде чем приступить к строительству каркасной бытовки, составьте схему стен и перекрытий с указанием размеров всех деталей. Это позволит посчитать количество пиломатериалов и составить смету. Подробней о материалах, которые будут использоваться при строительстве, поговорим ниже.

Рассчитать пиломатериалы для брусовой бытовки еще проще: чтобы узнать количество венцов, просто поделите высоту стены на высоту сечения бруса. Длина каждого венца уже указана на плане. Поэтому дополнительный проект можно даже не делать.

Бытовка 3 на 3 своими руками: смета

Нередка ситуация, когда бытовка строится с перспективой использования ее в качестве летней кухни, гостевого домика или даже просто сарая – в общем, постройка в хозяйстве нужная и даже необходимая. Однако браться за сооружение бытовки 3 на 3 своими руками, не представляя хотя бы примерной сметы предстоящих расходов, как минимум безрассудно!

Чем определяется цена

Стоимость предстоящих работ и затрат на материалы зависит от большого числа факторов, основные из которых следующие:

• тип и размеры фундамента;
• размеры самой бытовки;
• материал стен сооружения;
• наличие и качество внутренней отделки помещения;
• конструкция перекрытий и крыши;
• количество, размеры и конструкция окон и дверей;
• наличие и масштабность инженерных коммуникаций в бытовке – электропроводка, водопровод, канализация.

Проект бытовки площадью 3х3 м

Чтобы было проще учесть все эти моменты, необходимо составить проект, определившись с размерами будущего помещения; а размеры диктуются планируемыми функциональными «обязанностями» бытовки. Бытовки площадью 3х3 м вполне достаточно для использования в качестве хранилища инструментов, летней кухни и мини-спальни с одноместной кроватью.

Незаметные расходы

Оптимальный материал для строительства – древесина; объясняется это ее невысокой стоимостью и возможностью повторного использования. Металл ощутимо дороже и при строительстве требует наличия определенных профессиональных навыков – но при их наличии сооружение занимает значительно меньше времени.

Наличие окон, хотя бы самых миниатюрных, в бытовке обязательно – даже если они и не будут играть свою прямую роль, то уж для обеспечения вентиляции воздуха пригодятся обязательно. Крайне желательно наличие в бытовке действующей электропроводки – хотя бы одна розетка и искусственное освещение лишними не будут.

Дерево – оптимальный материал для строительства

При желании поручить довольно грязные строительные работы профессионалам из строительных компаний неплохо предварительно ознакомиться со стоимостью их услуг – иногда она бывает весьма неожиданной. Но в любом случае, итоговая сумма в смете строительства бытовки 3 на 3 своими руками всегда будет меньше.

Немного о выборе материалов

Деревянные сооружения не требуют от исполнителя особых профессиональных навыков, но этот материал нуждается в качественной антисептической обработке – иначе его хватит всего на несколько сезонов. А такая обработка – удовольствие довольно дорогостоящее. При необходимости проведения отделочных работ и наличии у постройки тамбура стоимость материалов можно смело умножать на полтора, а лучше – на два.

Древесина нуждается в качественной антисептической обработке

Металлоконструкции значительно долговечнее деревянных строений, но и дороже. Но главный их недостаток – их относительно сложно сделать разборными и мобильными. При прочих равных условиях – одинаковой отделке, коммуникациях, площадях – металлические сооружения обходятся примерно в полтора раза дороже деревянных.

Непредвиденные расходы

Еще одна часто забываемая, но достаточно серьезная и во многих случаях практически непредсказуемая статья сметы бытовки 3 на 3 своими руками – «расходники». К ним относятся скобы для степлера, скотч, гвозди и саморезы, электроды, ветро- и парозащитная пленка, утеплители.

Несколько снизить расходы можно, если нанять профессиональных строителей, но материал закупать самостоятельно. Однако в этом случае нужно хорошо разбираться в характеристиках современных строительных материалов, иначе экономия может оказаться весьма эфемерной.

Основные моменты строительного процесса

Технология и материалы

Бытовка представляет собой достаточно простую конструкцию. Как правило, это каркас из бруса или профильного металла, обшитый доской, влагостойкой фанерой, плитами OSB, профнастилом и т.д.

Для внутренней обшивки применяют МДФ, ДВП или фанеру толщиной от 6 мм. Для утепления используют пенопласт, пенополистирол, минеральная вата. Теплоизоляция не только сохраняет в помещении тепло зимой, но и предупреждает сильный перегрев летом.

В деревянных постройках предпочтительнее применять минеральную вату, свойства которой, в частности паропроницаемость, во многом схожи с древесиной. Это позволяет материалам одинаково испарять влагу, не создавая очагов гниения.

У полимерной теплоизоляции паропроницаемость почти нулевая, поэтому влага накапливается в древесине и вызывает ее преждевременное разрушение.

Щитовая бытовка

Фундамент для бытовки чаще всего не капитальный — выставленные по горизонтали блоки, железобетонные или деревянные балки, бревна или другие опоры.

Помимо дверей в бытовке предусматривают окна как источник дневного света. Коммуникации могут совсем отсутствовать, но как правило, проводится электричество, чтобы можно было подключать инструменты и оборудование в стационарную розетку.

Полы могут быть как черновыми без утепления (если бытовка для хранения), так и утепленными. Между лагами укладывается теплоизоляция, щели тщательно уплотняются. Материал верхнего покрытия — доска, фанера, ОСП.

Крыша изготавливается в виде стропильной системы или сплошного щита по балкам перекрытия с последующей укладкой кровельного материала — профнастила, металлочерепицы и т.д.

Последовательность монтажа бытовки:

1. Устройство основания.
2. Сборка каркаса.
3. Укладка кровельных материалов.
4. Установка окон и дверей.
5. Утепление и обшивка.
6. Прокладка коммуникаций.
7. Отделка.

В качестве декоративной отделки можно сразу использовать лакокрасочное покрытие, влагостойкие обои, линолеум для финишного покрытия пола.

Электричество

Электричество в бытовке

Электричество в бытовке

Тянуть в бытовку полноценную проводку мы не будем. Такие строения не являются капитальными и в подобном оснащении не нуждаются. Но как в таком случае организовать хотя бы освещение и обогрев? В этом нам поможет хороший удлинитель со шнуром подходящей длины. Включаем его в ближайший доступный источник электроэнергии и тянем в бытовку.

В бытовке мы сможем включить в такой удлинитель тройник для большего удобства и возможности использования сразу нескольких электроприборов.

Освещение

Обустраиваем на свое усмотрение. В целом же для бытовки хватит нескольких простых светильников, установленных в основных функциональных зонах.

Освещение в бытовке

Почему я решил строить бытовку сам

Сначала мы хотели готовую бытовку. Ее стандартные размеры — 2,4 × 6 м. Площадь 13 м². У нас двое детей, дочь шести лет и сын восьми лет, и я планировал, что на стройку дома мы будем ездить всей семьей. Дети смогли бы находиться на природе и помогать нам в обустройстве участка.

Нам показалось, что для проживания четырех человек, пусть и временного, обычная бытовка будет маловата. Я позвонил по нескольким объявлениям и спросил, можно ли под заказ сделать домик побольше. Но мне ответили, что максимальная ширина — 2,4 м, потому что иначе бытовка не поместится в кузов грузовика. Обычно ее привозят на камазе с краном-манипулятором. Удлинить бытовку можно, но тоже не слишком сильно.

Стандартная бытовка стоит около 150 000 Р. Некоторые производители были готовы незначительно увеличить ее размеры при условии, что я оплачу спецразрешение на провоз негабаритного груза по дорогам — мне сказали, что оно стоит 15 000 Р. При этом доставка целиком ложилась на меня: ближайший производитель самых простых бытовок находился в 60 км от участка, а тот, у которого были бытовки поинтереснее, — в 150 км. На доставку мне пришлось бы потратить не менее 30 000 Р без учета спецразрешения.

Всего бытовка увеличенной площади выходила в 300 000 Р. А за строительство бытовки 3 × 7 м на месте просили еще на 100 000 Р больше, так как в стоимость входила цена выезда и работы бригады.

У меня же было только 250 000 Р, на которые я планировал еще минимально обустроить участок. Занимать или брать кредит не хотелось, и я решил, что смогу построить бытовку сам за 150 000 Р. Предполагал, что смета увеличится в процессе, но надеялся, что не слишком.

Технология и материалы

Бытовка представляет собой достаточно простую конструкцию. Как правило, это каркас из бруса или профильного металла, обшитый доской, влагостойкой фанерой, плитами OSB, профнастилом и т.д.

Для внутренней обшивки применяют МДФ, ДВП или фанеру толщиной от 6 мм. Для утепления используют пенопласт, пенополистирол, минеральная вата. Теплоизоляция не только сохраняет в помещении тепло зимой, но и предупреждает сильный перегрев летом.

В деревянных постройках предпочтительнее применять минеральную вату, свойства которой, в частности паропроницаемость, во многом схожи с древесиной. Это позволяет материалам одинаково испарять влагу, не создавая очагов гниения.

У полимерной теплоизоляции паропроницаемость почти нулевая, поэтому влага накапливается в древесине и вызывает ее преждевременное разрушение.

Щитовая бытовка

Фундамент для бытовки чаще всего не капитальный — выставленные по горизонтали блоки, железобетонные или деревянные балки, бревна или другие опоры.

Помимо дверей в бытовке предусматривают окна как источник дневного света. Коммуникации могут совсем отсутствовать, но как правило, проводится электричество, чтобы можно было подключать инструменты и оборудование в стационарную розетку.

Полы могут быть как черновыми без утепления (если бытовка для хранения), так и утепленными. Между лагами укладывается теплоизоляция, щели тщательно уплотняются. Материал верхнего покрытия — доска, фанера, ОСП.

Крыша изготавливается в виде стропильной системы или сплошного щита по балкам перекрытия с последующей укладкой кровельного материала — профнастила, металлочерепицы и т.д.

Последовательность монтажа бытовки:

1. Устройство основания.
2. Сборка каркаса.
3. Укладка кровельных материалов.
4. Установка окон и дверей.
5. Утепление и обшивка.
6. Прокладка коммуникаций.
7. Отделка.

В качестве декоративной отделки можно сразу использовать лакокрасочное покрытие, влагостойкие обои, линолеум для финишного покрытия пола.

Кухня

Она никак не отделена, это просто три метровых икеевских стола, которые мы тоже забрали из своего гаража. Мы поставили два стола рядом, получилась длинная столешница. На ней разместили электрические чайник и плитку на одну конфорку, а также посуду, приборы, специи и бакалею в банках. Еще привезли с собой хлебопечку, которая очень выручила, потому что за хлебом надо ехать 5 км. Третий стол стал обеденным.

Вода в домик пока не подведена. Набирали из скважины 30-литровый бак. Эту воду использовали для готовки и питья, а посуду мыли на улице. Для этого супруга забрала мой верстак, на который установила два таза: для мытья и ополаскивания. Средство купили биоразлагаемое.

Холодильника у нас нет, поэтому просто не покупали скоропортящиеся продукты. Супы готовили в основном без мяса, на второе ели гарнир и консервы. Часто жарили оладьи: простые и яблочные. В дни поездок в магазин покупали курицу и готовили сразу, чтобы не испортилась.

Для отходов мы поставили три ведра: одно — для органики, второе — для сухой упаковки и бумаги, третье — для остального. Органические отходы мы ферментировали в специальном ведре с герметичной крышкой. Затем выбрасывали в компостный ящик, из которого планируем по весне получить удобрения. Бумагу и подобное сжигали. А мусор из третьего ведра отвозили за 2 км до ближайшего бака по пути в магазин.

Сооружаем бытовку из металлопрофиля

Дачный домик из бытовкиБытовка

Строительство каркаса из металлопрофиля потребует больших усилий по сравнению с возведением деревянного аналога. Зато прослужит железная бытовка гораздо дольше.

Набор необходимых инструментов включает:

• молоток;
• аппарат для сварки;
• дрель;
• отвертки;
• уголок;
• болгарку;
• кисточки;
• строительный степлер;
• рулетку;
• ножовку.

Также покупаем следующие материалы:

• профилированную трубу размерами 2х2 см, 4х2 см, 4х4 см и 4х6 см;
• монтажную рейку 2х4 см;
• листовую оцинкованную сталь;
• профнастил;
• грунтовку для металла;
• саморезы для крепления профнастила;
• саморезы для металла;
• скобы для строительного степлера;
• заклепки;
• OSB-плиты;
• монтажную пену.

Делаем основание

Основание каркаса будем собирать из трубы размерами 4х6 см. Нарезаем трубы в соответствии с габаритами возводящегося строения.

Свариваем трубы по внешним размерам и получаем прямоугольную окантовку. Всего нам нужно сделать 2 таких одинаковых прямоугольника. Из одного мы сделаем пол, из другого верхнюю часть бытовки.

Чтобы пол был надежным, создаем внутри прямоугольника сетку из таких же профилированных труб. Мы делаем бытовку шириной 250 см. При таких габаритах достаточно приварить внутри окантовки 2-3 продольные трубы на всю длину. Поперечные трубы привариваем через каждые 50 см.

Пол для бытовки

Далее берем оцинкованный лист и фиксируем его с помощью саморезов к основанию нашей бытовки. Переворачиваем основание и укладываем его оцинкованным листом вниз на опоры из шлакоблока или просто выровненную площадку. К шлакоблоку конструкцию можно и не крепить — бытовка будет в достаточной мере удерживаться собственным весом.

Монтируем стойки

Установка стоекУстановка стоекУстановка поперечинСнизу пол зашит стальным листом. Смонтированы стойки

Вертикальные опоры делаем из трубы 4х4 см. Нарезаем ее на куски в соответствии с запланированной высотой бытовки. Обычно она равняется 250 см.

Первые опоры выставляем по углам сооруженного на предыдущем этапе основания. Проверяем, чтобы угол на стыке стоек с основанием был строго прямым.

Выровненную стойку фиксируем сваркой. Аналогично выставляем стойки по оставшимся углам.

Дополнительно нам нужно будет установить промежуточные стойки. Чтобы сделать это без нарушения геометрии конструкции, мы берем второе прямоугольное основание из труб, изготовленное на предыдущем этапе и укладываем его на верхушки угловых стоек.

Обвариваем полученный «куб» промежуточными стойками и распорками. Сначала берем куски профтрубы 4х4 см по высоте конструкции и вертикально привариваем их между нижним и верхним основанием. Рекомендованный шаг установки – 100 см. На этом же этапе предусматриваем проем для двери.

Привариваем горизонтальную поперечину по кругу опорной конструкции. Трубу нужно приварить к вертикальным стойкам на высоте, равной половине высоты бытовки.

Распорки делаем из профилированной трубы 2х4 см. Нарезаем ее на 30-сантиметровые куски. Каждый край заготовки срезаем под 45-градусный угол. Обвариваем получившимися распорками все углы конструкции. Дополнительно можем обварить ними пол.

Делаем кровлю

Каркас для кровли

Мы сделали нижнюю часть каркаса и стены. Далее занимаемся изготовлением «скелета» крыши.

Фермы изготавливаем в виде равнобедренных треугольников. Используем трубу 2х4 см. Рекомендованный шаг установки ферм – 1 м. Привариваем их по длине каркаса. Кровлю перекрываем профлистом. При желании можете использовать другой материал на свой выбор.

Все металлические элементы каркаса покрываем специальной грунтовкой, а после ее высыхания наносим краску желаемого цвета.

Проектирование – создаем бытовку на бумаге

Определившись с требованиями к бытовке, нужно создать на бумаге план и указать размеры конструкции. Чаще всего строение представляет собой вагончик 2–3 м на 5–6 м. Конечно, делать ее вытянутой совсем не обязательно. Главное, чтобы формы и размеры позволяли реализовать все задуманные функции.

Чтобы не ломать голову над планировкой, вы можете взять за основу готовые чертежи. При необходимости подкорректируйте размеры. Единственное, отметим, что слишком большой делать постройку не имеет смысла, так как это получится уже не бытовка, а капитальное строение с совершенно другими затратами на строительство. Как правило постройки размером 6х3 м вполне достаточно для всех хозяйственных нужд.

Далее надо определиться с конструкцией и материалами. Так как бытовка – это недорогое и легкое строение, которое при необходимости можно даже переместить с одного места на другое, рекомендуем сделать ее из дерева. Далее рассмотрим две технологии строительства с использованием этого природного материала:

• каркасную – это наиболее дешевый, быстрый и простой способ строительства, однако учтите, что прочность и долговечность каркасных бытовок является не самой сильной их стороной;
• из бруса в виде сруба – как и брусовые дома, такие бытовки получаются прочными и долговечными, но более дорогими, чем каркасные аналоги.

Основой каркасного строения, как не сложно догадаться, является каркас, выполненный из бруса. Он представляет собой стойки, расположенные с шагом 600 мм, и соединенные друг с другом нижней и верхней обвязкой (горизонтально расположенными досками или брусом). Для укрепления стоек дополнительно используются раскосы и горизонтальные перемычки. Пространство каркаса заполняется утеплителем и обшивается.

Прежде чем приступить к строительству каркасной бытовки, составьте схему стен и перекрытий с указанием размеров всех деталей. Это позволит посчитать количество пиломатериалов и составить смету. Подробней о материалах, которые будут использоваться при строительстве, поговорим ниже.

Рассчитать пиломатериалы для брусовой бытовки еще проще: чтобы узнать количество венцов, просто поделите высоту стены на высоту сечения бруса. Длина каждого венца уже указана на плане. Поэтому дополнительный проект можно даже не делать.

Что возводить?

Полезные советы при строительстве бытовки

При составлении чертежа необходимо учесть расположение сантехники

При строительстве нужно ориентироваться на стандартную технологию стыковки углов, балок, стропил, не следует принимать во внимание непроверенные способы. При составлении проекта нужно учитывать расположение сантехнических устройств в бытовке, определить место рукомойника, электрического щитка, светильников, кондиционера, чтобы поставит дополнительные опоры в виде планок. При составлении проекта нужно учитывать расположение сантехнических устройств в бытовке, определить место рукомойника, электрического щитка, светильников, кондиционера, чтобы поставит дополнительные опоры в виде планок

При составлении проекта нужно учитывать расположение сантехнических устройств в бытовке, определить место рукомойника, электрического щитка, светильников, кондиционера, чтобы поставит дополнительные опоры в виде планок.
