Фундамент для дома на склоне: перспективы и устройство

Стили

Стиль выбирается еще на стадии проекта, впоследствии все работы должны быть на него сориентированы. Существуют основные направления благоустройства коттеджного участка:

• Формальный стиль – это четкая геометрия. Ровные дорожки, симметричные клумбы, постройки правильных форм занимают строго свое место, не выходя за рамки отведенных им территорий. Формальную стилизацию может себе позволить только большой участок. Маленький сад с четкой симметрией и пропорциями будет казаться еще меньше.
• Естественный стиль, напротив, не терпит правил. Все его дорожки извилисты, построения хаотичны, клумбы – разных размеров. Несмотря на такую вольность в дизайнерском подходе, участок выглядит естественным и милым. Подобная стилизация подойдет небольшим территориям.

• Пейзажный стиль. Иногда на больших участках оставляют часть дикой природы, встраивая ее в окультуренный ландшафт. Это очень сложный процесс, требующий специальных знаний. После правильной работы над природным массивом, он становится не таким уж и диким, но мощь настоящего естества в нем по-прежнему сохраняется.
• Тематический стиль поддерживает единую тематику, например, уютный французский дворик, помпезный английский парк или японский мини-сад.

Технические особенности расположения сооружений

Как рассчитать фундамент при строительстве на склоне

Прежде, чем начинать рытьё котлована на склоне под фундамент, необходимо провести геодезическое исследование отведённой для этих целей местности. Информация, полученная в ходе этих исследований, поможет определить, насколько серьёзны перепады высот. При наличии этой информации будет несложно определить, какой высоты должна быть опалубка и какая глубина будет предпочтительнее для фундаментного котлована. Замеры делаются в продольном направлении по всей длине ленты. Следует на этапе подготовки также продумать временную защиту от сточных вод, образуемых осадками, ведь они могут затопить траншеи. С этой целью на холмистой вершине той местности, которая выбрана под строительство фундамента и дома, сооружается временный ров или земляной вал.

Желательно также определить ширину подошвы фундамента. Её величина ни в коем случае не должна превышать допустимых параметров удельного давления на подушку, укладываемую под основание дома и грунт. Собственно, на основании этой ширины потом и выкапываются траншеи нужного размера.

На дне котлована затем делается песчаная засыпка, толщина которой должна составить 15-20 см. её следует хорошенько уплотнить, обильно полив водой. Сверху на засыпку укладывается гидроизоляционная прослойка в виде рулонов, а потом монтируется деревянная опалубка. Здесь следует заметить, что высота опалубки будет переменчивой из-за уклона. В нижней части опалубка по высоте будет больше, чем в верхней.

Расчёт ленточного фундамента для строительства на склоне лучше всего доверить профессиональному мастеру. Дело в том, что для выполнения такой работы понадобится собрать определённую информацию по расположению и уровню залегания грунтовых вод, а также по типу почвы. Возникает необходимость и в проведении других важных измерений. Такие подготовительные работы в строительной сфере носят название инженерно-геологических изысканий. Произвести расчёты по фундаменту без них не представляется возможным.

Результаты проводимых исследований обязательно должны предоставить строителям ответы на следующие вопросы:

• Какова глубина промерзания грунта?
• Какими характеристиками обладает почва на участке?
• Каков уровень залегания грунтовых вод?
• Каков тип грунта на выбранной местности?

Ориентируясь на эти характеристики, можно определить рентабельность сооружения фундамента ленточного типа на склоне. Также строительные специалисты на основании предоставленной исследованиями информации смогут узнать, какой будет степень усадки почвы, существует ли риск серьёзных просадок нового строения, нужно ли использовать сваи (и если да, то каким должно быть их количество).

Расчёт фундамента на склоне имеет свои особенности. Так, геодезические исследования проводятся только специализированными инженерами, поскольку только они смогут учесть все характеристики почвы на отведённом под строительство участке. Обычный человек может просто выпустить из вида важные факторы (такие, например, как динамические или постоянные нагрузки на почву). Неправильно выполненные инженерно-геодезические исследования повлекут за собой значительное сокращение срока эксплуатации нового строения.

Выбираем фундамент в соответствии с особенностями дома

Классический мелкозаглубленный фундамент ленточного типа на уклоне разрешается сооружать при незначительном угле склона. Если это требование соблюдено, то подобное основание разрешено к применению.

Схема устройства стпенчастого фундамента ленточного типа на склоне

При более крутых уклонах наилучшим вариантом будет ленточный ступенчатый фундамент. Особенностью этой конструкции является то, что она возводится в форме ступеней, количество которых увеличивается по мере приближения к вершине уклона. Такое основание будет достаточно прочным и способным выдержать серьёзные нагрузки, исходящие со стороны склона.

Также заметим, что на склонах, где наблюдаются большие подвижки грунта, обустройством ленточного фундамента лучше вообще не заниматься, отдавая предпочтение основаниям другого типа. Вообще ленточные фундаменты рекомендуют на склонах монтировать лишь в тех случаях, если уклон расположен под небольшим углом. Обустраивать мелкозаглубленный фундамент для дома ленточного типа следует после получения соответствующего разрешения от геодезических служб.

Построение ленточного фундамента на склоне всегда начинают с подготовительных работ. Мастеру нужно будет изучить место, на котором сооружается основание дома, потом хорошенько очистить его от мусора и, конечно же, отметить непосредственно место заливки фундамента. Выполняется эта работа с применением вспомогательных инструментов – рулетки и прочного шнура.

При обустройстве фундамента на склоне строительные специалисты советуют брать во внимание такие характеристики выбранной местности:

1. Угол уклона. Этот параметр считается среди всех остальных основным, ведь именно от него будет зависеть выбор разновидности основания.
2. Уровень залегания грунтовых вод. На основании этого показателя впоследствии определяется глубина, на которую следует опускать основание, а также делается выбор в пользу того или иного вида гидроизоляции.
3. Почвенный состав. В соответствии с этим параметром подбирается глубина, на которой будет залегать фундамент, а также – обустраивается дренажная система.

Из-за влаги ослабляется устойчивость здания, а строительные материалы теряют свои функциональные возможности. Кроме того, вода может изменять рельеф склонов, постепенно смывая с них почву. Предотвратить осыпание грунта следует заблаговременно, до устройства фундамента. С этой целью предпринимается несколько эффективных мер:

• Создание растительных насаждений, состоящих из кустарников и деревьев с развитой корневой системой. Этот метод является одним из самых недорогих и действенных, позволяющих укрепить почву на склонах любой крутизны. Кроме этой функции деревья ещё и украсят природный ландшафт, расположенный вокруг строения.
• Механические системы, укрепляющие грунт. В основном они представлены металлическими распорками, вкопанными по всей поверхности уклона.

Схема безопасной подготовки участка на склоне под строительство фундамента

Прежде, чем начинать возведение фундамента на склоне, необходимо убедиться в том, что почва обладает хорошей несущей способностью, а уклон – достаточно устойчив. В строительстве считается, что наиболее безопасным градусом уклона на почвах песчаного типа считается уровень 27 – 31ºC. Если же строительство ведётся на глинистых почвах твердопластичного характера, или же на грунтах ледникового происхождения угол уклона может достигать и 70 ºC.

Внешний вид фасада

Для
облицовки наружной части применяются разные виды техник и материалов.
Ультрамодный сайдинг или кирпичная кладка могут смотреться эстетично и
современно, но, для специфической местности и отделка должна быть соответствующей.
Представленные варианты домов на склоне выполнены в обычной и хорошо
всем знакомой штукатурке. Классический белый и серый цвет идеально вписываются
в окружающую природу.

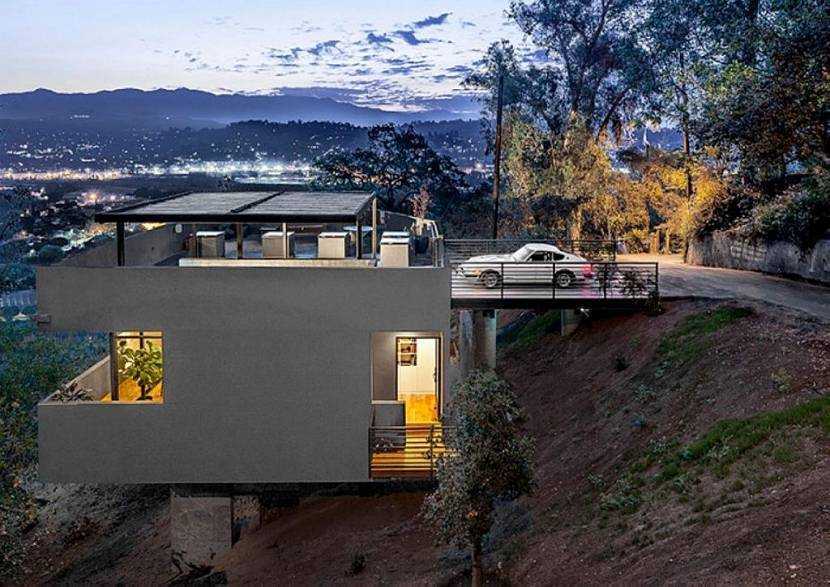

Одноэтажный дом на склоне

Используя
простые техники можно создать простой, и в то же время лаконичный фасад.
Противоположной стороной является применение минимализма в темной гамме
оттенков. Сдержанный черно-серый тон второго этажа комбинируется с белым
выступом цокольного помещения. Визуально создается 3D эффект геометрических
абстракций. Такой себе дом на склоне на крыше цоколя в стиле хай тек. В
каждом отдельном случае мы видим, что архитекторы не используют декорирование
фасада, а придерживаются границ рациональности и сдержанности.

Особенности

Возведение фундамента для дома на склоне – непростой процесс, требующий особого подхода и соблюдения технологий, ведь фундаментное основание является главной составляющей каждой постройки. Для покатой поверхности обычно выбирается ленточное, свайное или ступенчатое основание.

Для начала нужно произвести расчёт угла наклона, измеряемого в процентах.

Если величина наклона находится около 10-ти процентной отметки, это говорит о высоком уклоне. Чем круче уклон, тем больше усилий и материалов может понадобиться. Если угол наклона не превышает восьми процентов, то подгорную часть можно подсыпать грунтом. Если же угол больше восьми процентов, то придётся строить цокольный этаж.

Особенности свайного фундамента для склона

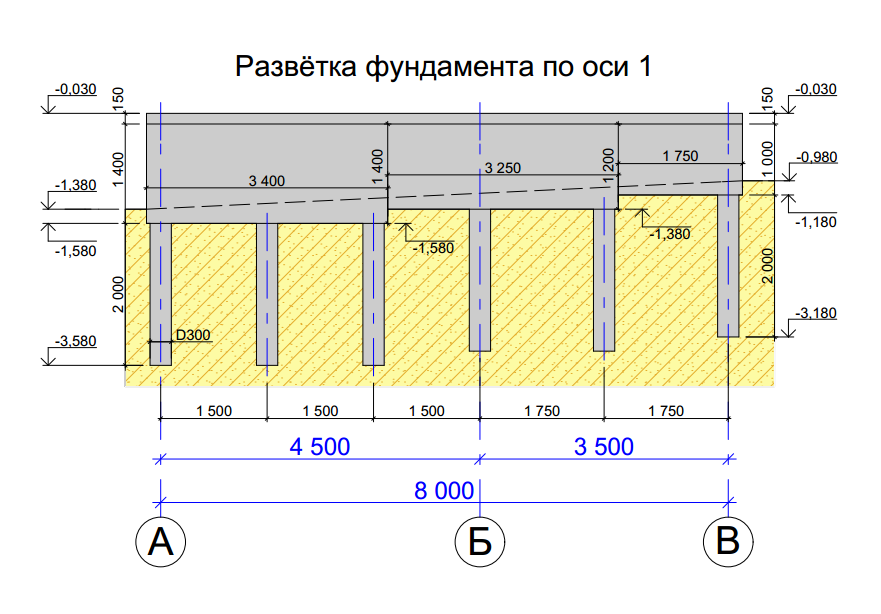

Схемы устройства фундаментов на участках с уклоном.

Свайный фундамент можно ставить на любом типе грунта, но особенно он рекомендуется именно для сложных условий, например, для песчаных или болотистых грунтов, для крутых склонов. Из всех разновидностей, которые существуют на данный момент, для склонов больше всего подходит свайно-винтовой фундамент на металлических трубах. При сооружении в грунт погружаются на необходимую глубину специальные винтовые сваи, которые на конце имеют лопасти, буквально вкручивающие металлическую трубу в почву. После этого трубы заливаются цементом, сверху можно начинать монтировать ростверки, то есть балки.

Такие фундаменты могут быть низкими, средними, высокими, все зависит от проекта, условий строительства. Вариант подобного строительства относительно недорог, монолитный или ленточный фундаменты обходятся намного дороже.

Из преимуществ устройства именно такого типа фундамента необходимо отметить:

• оптимальность при строительстве деревянных домов, срубов, небольших каркасных коттеджей;
• надежность при строительстве на сложных грунтах и склонах;
• небольшие трудозатраты;
• приемлемая стоимость, которая составляет всего двадцать процентов от стоимости постройки дома;
• монтаж можно осуществлять в любое время года.

Но есть и недостатки, среди которых:

• невозможность устройства подвального помещения;
• при высоком уровне почвенных вод такой вариант основания делать категорически не рекомендуется, если строительство проводится на крутых склонах.

Фундамент для дома на участке с уклоном: дренаж и усиление

Оригинальность наклонной территории является и ее недостатком, который способен очень сильно испортить впечатление от использования построенного дома. При проектировании фундаментов обязательно нужно предусмотреть дополнительные действия:

• повышенная гидроизоляция – для всех подземных конструкций она необходима из-за постоянного изменения уровня грунтовых вод, проникновения вглубь дождевой и талой воды;
• дренаж – так как вся влага стекает вниз по склону, то она способна вымывать почву и даже подмыть основание дома. Устройство ливневой и дренажной канализации поможет направить стоки в сторону от строения;
• укрепление склона – необходимые работы, позволяющие сохранить конфигурацию участка. При незначительном уклоне достаточно невысоких подпорных стенок и высадки кустов с деревьями. За счет корневой системы они удержат почву на месте. При сильном изменении уровня лучше использовать геосетки и дополнительные сваи, вбитые перпендикулярно поверхности склонов.

Выбор фундамента для скального грунта

Скальный грунт является сплошным массивом, который обладает высокой прочностью и не размягчается под действием жидкости. Грунт никогда не сжимается и не подвергается промерзанию. Несущая способность грунта делает скалу надежным местом для постройки дома.

Узнайте какой фундамент можно использовать и как его заложить на скальном грунте.

Виды скальных грунтов и их характеристика

Существует три основные породы скального грунта:

Гранит – самый популярный материал, используется в строительстве и отделке. Отличается особой прочностью, долговечностью. Он образуется из изверженной магмы, которая залегает в глубине земной коры.

Песчаник – обмолочные зерна, связанные минеральным веществом, преимущественно цементом. Осадочная горная порода образуется при разрушении. Обладает высокой пористостью, применяется в строительстве как стеновой материал.

Известняк – осадочная горная порода, состоит из кальцита. Известняк не размывается водой и не деформируется при строительстве.

Достоинства и недостатки скального грунта

Достоинство скального грунта заключается в том, что скала служит крепким основанием для дома:

• в составе скалы отсутствует песок и глина, что делает скальный грунт очень прочным;
• скальный грунт не пропускает влагу и не является пучинистым;
• в холодное время года исключено воздействие сил пучения на основание фундамента. Благодаря этому можно не опасаться движения почвы и фундамента, а также разрушения строения.

Недостаток скального грунта состоит в том, что из-за прочности породы очень трудна разработка скалы:

• требует применения специальной техники;
• не позволяет соорудить подвал и цокольный этаж;
• проблематична подводка к дому коммуникаций и дренажной системы (водопровода).

Фундамент на скальном грунте может заглубляться не больше, чем на 50 см. Если есть вероятность бокового сдвига скалы, то потребуется разработка грунта для углубления фундамента.

Выбор фундамента для скального грунта

При заложении фундамента на скальном грунте используют ленточный или столбчатый фундамент.

1. Ленточный заглубленный фундамент на скале используется только в том случае, если скальный грунт не представлен сплошной скалой и возможно заложение фундамента на глубину 70-80 см. При использовании заглубленного фундамента необходимо сделать разработку грунта. Она включает в себя следующие процессы: выемка грунта, создание котлована под фундамент, выравнивание грунта на участке, рытье необходимых канав и траншей. После разработки грунта укладывают песчаную подушку глубиной 30 см. Далее, размещают слой гидроизоляции. Выполняют опалубку и армирование арматурными стержнями, которые обработаны антикоррозионной пропиткой. Опалубку производят из деревянных брусков, досок и фанеры. Опалубку выравнивают по горизонтали и вертикали. А затем готовую конструкцию заливают бетонной смесью и оставляют на две недели.
2. Мелкозаглубленный ленточный фундамент. Мелкозаглубленная лента укладывается на глубину 30 см. Отличие ленточного фундамента от мелкозаглубленного — в глубине заложения фундамента. Поэтому этапы возведения аналогичны, за исключением разработки грунта и укладки песчаной подушки. Если скальный грунт ровный и без резких перепадов в высоте, то армирование можно не делать. Песчаную подушку так же можно исключить.
3. Столбчатый фундамент – оптимальный выбор для скального грунта. Столбчатый фундамент с ростверком представлен опорами, отлитыми бетоном в углублениях.

Преимущества столбчатого фундамента:

• быстрый срок изготовления;
• небольшой расход материалов;
• минимальная разработка грунта;
• устойчивость на скале.

Устройство фундамента на скальном грунте

1. Перед тем, как начать работы по заложению фундамента, производят удаление слабых составляющих грунтовой основы и разметку участка. Выкапывают квадратные ямы 40×40 см на расстоянии 1,5 – 2 метров, в зависимости от веса здания. Песчаная подушка не применяется.
2. Устанавливают опоры, в виде готовых керамзитовых, фундаментных блоков. Можно сконструировать кирпичную кладку. В качестве столбов допустимо использование деревянных опор, но они не долговечны. Через 8 -10 лет древесина сгниёт и разрушится.
3. Опоры, размещённые в ямах, фиксируют ростверком из железобетона.
4. Если здание располагается в регионе повышенной сейсмоопасности, то вибрация от земли будет передаваться дому. Решить проблему поможет анкерная привязка к основанию скалы. Для этого, в скале разрабатывают отверстия и вставляют анкера, к которым привязывают армирующий пояс. Верхняя часть анкеров должна возвышаться на 20-30 см над поверхностью скалы.

Чтобы защитить строение от землетрясений, в фундамент монтируют антисейсмические пояса.

Что же выбрать

Мы рассмотрели несколько вариантов, которые вы можете использовать для территории с большим уклоном. Все они имеют свои плюсы и минусы. Сразу определимся, что плитный фундамент не подходит. Можно сделать некий хит-парад, проанализировав все за и против каждого основания. Итак, на последнем месте плитное основание. Выбирают его ну крайне редко. Что же поставить на третье место? Безусловно, ленточный фундамент, ввиду того, что на его сооружение потребуется много усилий, земельных работ и вложения средств.

На второе место вырвался столбчатый фундамент. Он хорош, но не так, как наш победитель, а именно – свайный фундамент. Только он заслуживает наивысших похвал, если говорить о проблемном грунте с уклоном. Все дело в простоте монтажа, минимальном количестве работ и денежных вложений.

Последовательность выполнения строительных работ

Самостоятельное строительство фундамента ленточного типа на склоне осуществляется по специальной технологии, которая предполагает поэтапное выполнение работ.

1. Подготовительные работы. Прежде, чем выполнять укладку ленточного фундамента, требуется провести так называемые разведывательные работы, которые предполагают формирование небольших по диаметру скважин. Главное их предназначение, конечно, заключается в предоставлении сведений о глубине залегания грунтовых вод. Кроме этого они станут источником чистой родниковой воды.
2. Расчётные работы. Их выполняют для того, чтобы определить вес основания, его давление на почву, предполагаемый вес снежных и ветровых нагрузок, размеры фундамента. Дальше потребуется скорректировать полученные данные. Вес дома можно получить при наличии объёма постройки, который, в свою очередь, вычисляется математически. Определив количество строительных материалов, можно вычислить удельный вес. Имея точный объём дома и удельный вес материалов, можно легко вычислить общий вес всего фундамента. К этому значению требуется прибавить вес всей бытовой техники, которая будет располагаться внутри дома, а также вес автомобиля (если внутри жилого здания будет расположен гараж). Глубина залегания основания определяется в соответствии с расчётами почвы на территории, отведённой под строительство. Если в грунте основным материалом является песок, то глубина траншеи должна составить не меньше 0.7 м, в глинистых грунтах глубина залегания основания должна быть большей от глубины промерзания, а в не пучинистых почвах – примерно – 0.5 м.
3. Устройство траншеи. Глубина залегания основания будет зависеть от типа почвы, преобладающего на участке, выбранном под застройку. При сухих грунтах степень заглубления может быть незначительно больше. При этом минимальный параметр глубины составляет по-прежнему 50 см. По ширине выкапываемая траншея должна быть немного большей, чем ширина стены дома. Дно котлована следует делать ровным, никакие уклоны не приветствуются. Если уклон чересчур сильный, то строители рекомендуют сооружать на таком холме ленточный фундамент ступенчатого типа. Но в данном случае, согласно инструкции, подошва основания должна быть строго горизонтальной. Если конструкцию фундамента планируют делать монолитной, то обязательно следует сделать армирование, которое предотвратит преждевременное разрушение основания.

   Рытье траншеи для устройства фундамента ленточного типа с уклоном

4. Формирование подушки из песка. Этот элемент фундаментной конструкции является обязательным, ведь с его помощью нагрузка на грунт распределяется равномерно. Толщина подушки, по обыкновению, составляет 10-15 см, при этом песок после укладки требуется разровнять, смочить и хорошо утрамбовать. Если основание строения получается немного большим, чем положено (а именно – 40 см), то поверх слоя песка дополнительно укладывается гравийная или щебёнчатая насыпь. По толщине слой этой насыпи должен быть таким же, как и песчаная насыпь.
5. После формирования песчаной насыпи устанавливается опалубка, потом в неё укладываются армирующие элементы, а после этого делается заливка бетона в неё. Для приготовления раствора лучше всего взять цемент марки М200. Процесс заливки раствора в опалубку должен быть непрерывным, иначе в местах границы заливок формируемого ленточного фундамента лента останется уязвимой. Залитый раствор следует сразу же уплотнить при помощи глубинного вибратора. Залитому бетону нужно дать хорошо застыть (обычно на это уходит около 1 месяца). Лишь по прошествии этого периода можно заниматься строительством здания.
6. Гидроизоляция основания. Фундамент на склоне из бетона требует качественной гидроизоляции. С этой целью поверх застывшего бетона укладывается рулонный или наплавляемый материал, препятствующий воздействию влаги на основание. Не стоит оставлять без внимания и необходимость устройства дренажной системы. Бетонное основание, несомненно, будет препятствовать перемещению грунтовых вод с возвышенности вниз. Однако влага будет постепенно разрушать фундамент и сократит срок его эксплуатации. Наличие же дренажной системы предотвратит размывание основания дома. Следует учесть, что при устройстве водоотвода необходимо учитывать крутизну склона и напластования грунта. Для пущей надёжности лучше выполнить монтаж водоотвода вокруг всего дома.

Итак, если мелкозаглубленный фундамент ленточного или ступенчатого типа будет произведён в соответствии со всеми строительными нормами, то жилище, расположенное на склоне, будет стоять долго именно благодаря качественной опоре.

Каково его устройство

Если угол наклона сравнительно небольшой, все этапы строительства проводятся аналогично тому, как это проходит на горизонтальной площадке. Достаточно просто обеспечить горизонтальный уровень донной поверхности в траншее, куда будет закладываться лента.

Если же уклоны большие и реализуется ступенчатая лента, сооружается несколько ленточных оснований, которые располагаются одно над другим и нижними частями опираются на верхние участки сконструированных ниже ступеней. В таком случае работы проводятся в определенном порядке: обязательно снизу вверх, с последовательным возведением ступеней.

Составляя схему, сначала на чертеже дома отмечают самую нижнюю точку грунта, от нее отмеряют вниз нужную глубину залегания фундамента (чтобы была меньше уровня промерзания), к данной величине прибавляют около 50 сантиметров (толщина слоя подушки из щебня и песка). Если в регионе отмечены сильные ветра и большие заморозки, дополнительно роют траншею глубиной 200-250 сантиметров, а верхняя часть дома должна чуть возвышаться над поверхностью земли.

Плюсы и минусы участков с уклоном

Практически на каждом участке со сложным рельефом можно построить добротное и комфортное жилье. Более того, дом будет иметь преимущества, недоступные на ровной земле, в число которых входят следующие возможности:

• Архитектурное разнообразие. Дом на склоне всегда выглядит нестандартно, и притягивает взоры окружающих. Склон — идеальное место для выразительных построек с необычной планировкой и оригинальных ландшафтных решений. Облик строения будет определяться не только вкусом хозяев, но и особенностями участка. Например, способ подъезда к дому (с вершины или от подножия) повлияет на расположение жилых и хозяйственных помещений, главного фасада, лестниц и террас.

• Экономия на канализации. Отпадает необходимость в насосах для откачки сточных вод. Достаточно проложить трубы, остальное сделают законы физики — отходы будут удаляться самотеком.

• Экономия на дренаже для фундамента. Дождевая и талая вода стечет вниз, а дом останется сухим. Совсем отказываться от дренажа не стоит; его конструкцию упрощают и тем самым снижают стоимость.

Каменистый склон в хвойном лесу — идеальное место для возведения домаИсточник houzz.jp

Новые возможности для садоводов-любителей. Склон можно разбить на террасы и высаживать растения с учетом их свето- и влаголюбивости. Культуры, нуждающиеся в солнечном свете, высаживают сверху, те которым нужна влага — внизу. Растениями можно украсить и сам дом, озеленив плоскую крышу.

Строительство дома на склоне — всегда уникальный проект, готовых решений здесь не бывает. Строительные компании предлагают проекты для сложных участков, но они, как правило, требуют адаптации под конкретную местность. Доработка типового или разработка оригинального проекта потребует дополнительных средств. При проектировании дома на склоне учитывают не только перепад высот и характеристики грунта, также определяют допустимые нагрузки на почву. К минусам сложного участка (легко преодолеваемым благодаря современным технологиям и материалам) относятся следующие особенности:

Необходимость укрепления грунта

Важное мероприятие, помогающее обезопасить участок от оползней. Грунт укрепляют двумя способами: устанавливают подпорные стены в нижней части или проводят террасирование по склону (также с установкой подпорных стен).

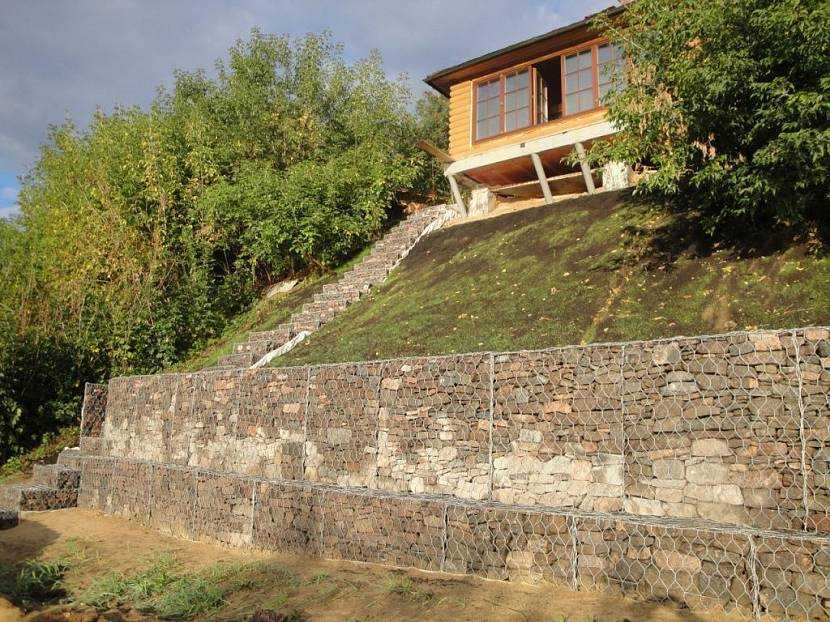

Габионы (сетки с камнями) укрепляют склон и помогают избежать оползнейИсточник satu.kz

• Затраты на нулевой цикл. Чем сложнее рельеф участка, тем больше потребуется финансов для рытья котлована, организации подпорных стен и дренажа. Иногда нулевой цикл обходиться дороже, чем все последующие строительные работы.

• Ограничения в расположении жилья. В темное время суток холодный воздух опускается вниз, вдоль склона. Дом, расположенный на склоне, будет служить преградой для движения воздуха и около него образуется так называемый «карман холода» (застой холодного воздуха). Чтобы избежать охлаждающего эффекта, дом строят максимально высоко.

• Необходимость тщательной гидроизоляции фундамента. Поскольку дом всегда закладывается горизонтально, часть фундамента неизбежно окажется заглубленной в грунт. Это сулит экономию в расходе тепла, но также требует грамотного отвода грунтовых вод и дополнительной изоляции.

• Ограничения в эксплуатации. Помещения в доме будут освещены неравномерно. Другое ограничение касается членов семьи старшего возраста, которым трудно ежедневно передвигаться с одного уровня на другой.

Максимально высокое расположение проекта дома на склоне улучшает эксплуатационные характеристики постройкиИсточник pinterest.com
