Монтаж фундаментных балок

Назначение фундаментных балок

Балки фундаментные применяют как несущие элементы, способные выдерживать значительные нагрузки. Кроме того, монтаж подобных сооружений защищает пористые материалы стен от соприкосновения с грунтом, предотвращая проникновение влаги.

Конструкции устанавливают под стены зданий (наружные и внутренние) из штучных материалов или из панелей (сплошные, а также – с дверными и оконными проемами). Их использование повышает скорость возведения зданий и увеличивает жесткость конструкций в целом. Основание с использованием железобетонных опор рассматриваемого типа упрощает работы, когда выполняется монтаж подземных инженерных коммуникаций.

Типы изделий, применяющиеся для установки в различных местах, конструктивно отличаются.

• Для опоры наружных стен выбирают пристенные типы изделий.
• Между колоннами укладывают связные фундаментные балки.
• Рядовые конструкции располагаются между связевыми и пристенными плитами.
• В некоторых случаях целесообразно применение санитарно-технических или ребристых моделей с толщиной 220 мм.

Монтаж фундаментных балок

Нормативные требования

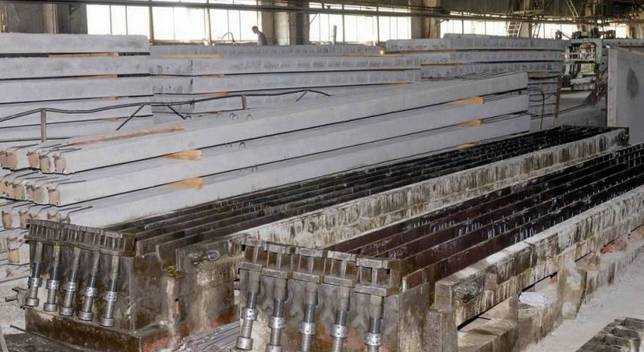

Конструкции производят в соответствии с техническими условиями ГОСТ 28737-90, введенными Государственным строительным комитетом СССР в 1991 году. Время и практика доказали качественность данной продукции. Согласно ГОСТу советских времен изготовление фундаментных конструкций регламентируется в части размеров конструкций, форм их сечения, маркировки, материалов, требований и процедуры приемки, способов контроля качества, а также условий хранения и перевозки.

Технические требования: вид поперечного сечения, типоразмер, длину и обозначение серии рабочих чертежей балок – можно узнать из таблицы № 1 ГОСТ. Сырьем для изготовления балок является тяжелый бетон. Длина изделия, тип арматуры и данные расчетов по нагрузке влияют на выбор марки бетона. Обычно балки производятся из бетона марок М200-400. Технические характеристики изделия позволяют оптимально обеспечить нагрузку от стен.

В отношении армирования ГОСТ допускает:

• предварительное напряженное армирование для конструкций длиной более 6 м;
• для балок до 6 м предварительное напряженное армирование по желанию изготовителя.

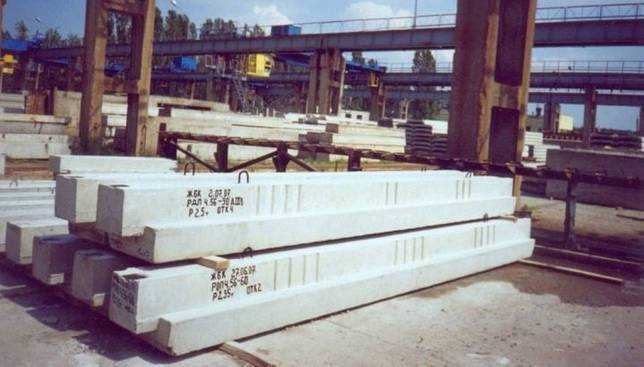

Традиционно заводы все балки выпускают с предварительно напряженной арматурой из стали класса A-III. Определившись с размерами и сечением изделия необходимо правильно указать маркировку, особенно на цокольные варианты. Она состоит из буквенно-цифровых групп, разделенных дефисом. Обычно маркировка состоит из 10-12 знаков.

• В первой группе знаков указывается типоразмер балки. Первая цифра обозначает тип сечения, она может колебаться от 1 до 6. Буквенный набор обозначает тип балки. Цифры после букв говорят о длине в дециметрах, округленных до целого числа.
• Вторая группа цифр указывает порядковый номер, исходящий из несущей способности. Затем следует информация о классе напрягаемой арматуры (только для напряженных балок).
• Третья группа указывает на дополнительные характеристики. Например, в случае наличия повышенной коррозийной стойкости в конце маркировки ставится индекс «Н» или конструктивные особенности балок (монтажные петли или иные закладные изделия).

Пример условного обозначения с указанием дополнительных характеристик: замена строповочных отверстий монтажными петлями, изготовление из бетона нормальной проницаемости (Н) и предназначенной для применения в условиях воздействия слабоагрессивной среды: 4БФ48-4АТVCK-На. Три типа изделий определяют набор букв:

• фундаментные балки сплошные (ФБС);
• фундаментные балки сплошные с вырезом для укладки перемычек или пропуска инженерных конструкций (ФБВ);
• фундаментные балки пустотные (ФБП).

Контроль качества фундаментных балок требует проверки:

• класса бетона на сжатие;
• отпускной прочности бетона;
• наличия и соотношения арматурных и закладных изделий;
• точности геометрических показателей;
• толщины защитного слоя бетона до арматуры;
• ширины раскрытия усадочных трещин.

В техническом паспорте приобретенной партии рандбалок должны быть указаны:

• марка бетона по прочности;
• отпускная прочность бетона;
• класс напрягаемой арматуры;
• марка бетона по морозостойкости и водопроницаемости.

Строительство зданий

К промышленным зданиям предъявляются повышенные требования не только в плане надежности, но и в плане распределенного размещения оборудования и систем обеспечения в производстве.

В утвержденном проекте должна быть учтена каждая деталь. Монтаж осуществляется только строительными организациями, получившими на производство таких работ лицензию.

Расчет и проектирование

Для строительства промышленного здания проводятся геологические исследования, определяется состав грунта и его свойства, рассчитывается нагрузка на грунт от конструкции.

Монтаж

После завоза материала необходимо тщательно проверить балки на целостность

Монтаж начинается по завершении всех подготовительных работ, а именно:

• возведения сборного (или монолитного) фундамента;
• разделения основания под железобетонные балки;
• завоза и складирования материалов;
• контроля качества материала;
• выполнения разметки согласно проектным чертежам.

Точность установки балок обеспечивается проведением подробных разбивочных работ и постоянным инструментальным контролем точности выполнения монтажных работ, предусмотренных технологией.

Для разбивки места под установку балок, монтирующихся по периметру здания, от основных осей посредством измерения расстояния (согласно проекту) параллельно основным разбивают установочные оси. Расположение осей фиксируют рисками и окрашивают краской грани столбов из бетона, выполняющих функцию опор для фундаментных балок. Отметка торцевых сторон ЖБИ также выполняется рисками масляной краски.

Установка

Перед подъемом очищается опорная поверхность изделий от снега, грязи и мусора, выполняется строповка балок Подъем производится строго в местах, указанных в рабочих чертежах. Не допускается производить строповку балок в местах, не предназначенных для этого, а также за выпусками арматуры.

Изменения места подъема должно быть согласовано с организацией, разрабатывающей рабочие чертежи. Процесс подъема происходит в два этапа:

• подъем изделия над землей на 25-30 см с проверкой надежности строповки;
• окончательный подъем и установка.

Подъем должен осуществляться плавно, без расшатывания и рывков. Балку устанавливают на фундаментные подушки столбов здания, либо бетонируют в стаканы самого фундамента при заливке колонн.

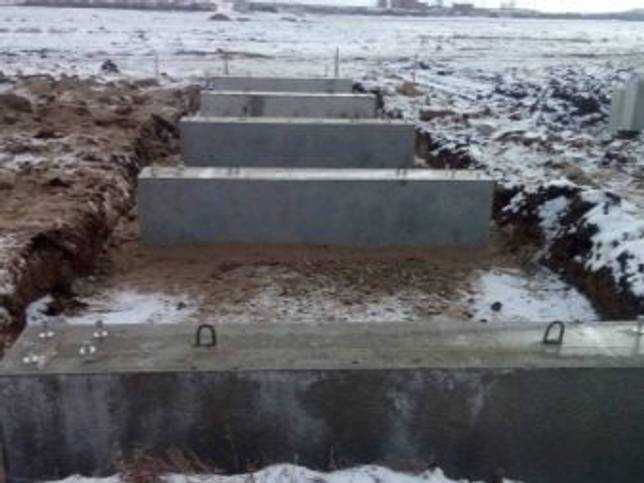

Посмотрите видео о том, как происходит укладка балок под основание будущего дома.

Уложенное изделие располагается так, чтобы верхняя его часть находилась над уровнем грунта, но ниже уровня пола помещения. Для дополнительной теплоизоляции выкапывается траншея глубиной, равной уровню промерзания грунта (примерно 70 см).

В траншею насыпают шлак или другой сыпучий материал с низкой теплопроводностью. Поверх засыпки делают заготовку под черновой пол.

Материалы для установки и их характеристики

В зависимости от размеров перекрытия, можно использовать более или менее прочные и дорогие материалы. Они могут быть как металлические, так и деревянные, а также отличаться по толщине, качеству и производителю. Рассмотрим каждый из них подробно.

Стойки-домкраты

Для создания опалубки или так называемого стола принято использовать инструмент стойки, которые специально изготавливают на заводах для этих целей. В частном домостроении иногда применяют деревянные бруски размером 100х100 мм и более. Но здесь нужно учитывать допустимую нагрузку, потому что всегда есть вероятность, что дерево изогнется под весом перекрытия.

Поэтому основным инструментом являются специальные стойки-домкраты. Производят их высококачественной стали, полых труб толщиной не менее 2 см.

Состоит стойка из 3 элементов:

1. Унивилка. Бывает нескольких видов, основная ее задача фиксировать и удерживать продольные балки. Она похожа на рогатку или вилку, между рогами которой помещают балки внахлест.
2. Стойка опалубки. Полая труба диаметром не менее 6 см изготавливается из стали 3 марки. Производят стойки различной длины от 1 до 5 м, весом от 6 до 15 кг.
3. Тренога. Может продаваться вместе со стойкой или отдельно. Ее основная функция фиксировать стойку на поверхности.

Унивилка вместе с внутренней трубой выдвигается из основной трубы на нужную длину в зависимости от высоты потолка, то есть перекрытия, которое необходимо удерживать до застывания. По высоте стойки выпускают от 1,2 до 3,6 метров в собранном виде и от 2,5 до 4,9 метров в разложенном виде.

Продольные и поперечные балки

используют двутавровые балки из металла, дерева и пластика

В частном домостроении принято использовать деревянные балки из-за дешевизны и малого веса.

Металлический двутавр сам по себе тяжелый, и создает излишнее давление на стойки, поэтому его используют при монтаже перекрытий в высотках и более крупных зданиях с большим пролетом или для несъемных конструкций.

Продольные балки устанавливают на стойки внахлест. Длина нахлеста должна в 2 раза превышать сечение 1 балки. Сверху продольных укладывают поперечные балки такого же сечения. Кладка балок в 2 слоя позволяет равномерно распределять нагрузку от перекрытия и предупреждает прогиб двутавра.

Стандартное сечение для балок 200х80 мм. Изменяется только их количество и шаг между ними. Также используют обычные доски 100х50 мм, поставленные на ребро, и также уложенные в два ряда продольных и поперечных балок. Все методы хороши в использовании, главное чтобы они были способны выдержать нагрузку перекрытия.

Щиты

Щиты укладывают в последнюю очередь на поперечные балки, именно на них происходит укладка арматуры и заливка бетона. Для щитов используют различные материалы, которые способны отвечать ряду требований, а именно:

• влагостойкость;
• стойкость на прогиб;
• гладкая поверхность.

Таким требованиям отвечают следующие материалы:

• фанера ламинированная (желательно) толщиной не менее 18-25 мм;
• текстолит;
• строганная доска 40х200 мм;
• профилированный лист.

Балки фундаментные, их назначение, типы

Сборные железобетонные фундаментные балки служат для опирания на них конструкций стен, они также защищают пол от продувания в случае просадки отмостки.

Применение фундаментных балок обязательно в производственных зданиях с кирпичными и блочными стенами. При навесных панельных стенах фундаментные балки хотя и не несут нагрузки от них, однако существенно облегчают производство работ и обеспечивают долговечность нижней части панелей. Установка стен на фундаментные балки кроме экономических создает также и эксплуатационные преимущества — упрощает устройство под ними всевозможных подземных коммуникаций (каналов, туннелей и т.п.).

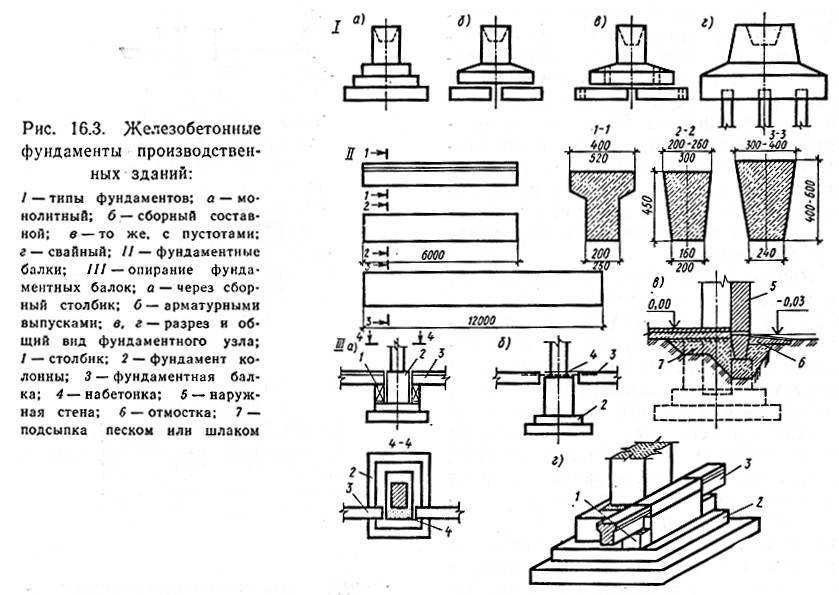

Форма поперечного сечения фундаментных балок определяется по каталогу в зависимости от типа (конструкции) и толщины стены и может быть трапециевидной или тавровой. Поперечное сечение имеет скосы, облегчающие извлечение балок из форм при изготовлении.

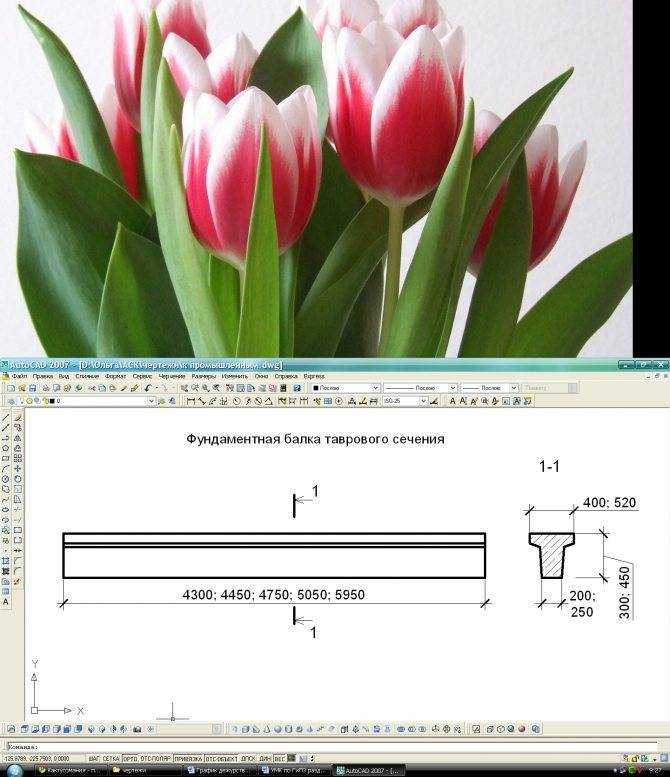

Рисунок – фундаментная балка таврового сечения

Рисунок — фундаментная балка трапециевидного сечения

Фундаментные балки свободно укладывают между подколониками фундаментов соседних колонн на специальные бетонные столбики, устраиваемые на уступах фундаментов. Столбики иногда называют приливами, их размеры в плане не менее 300×600 мм. Зазоры между торцами балок и подколонниками должны быть не менее 25 мм, их заполняют бетоном класса С8/10.

Рисунок -опирание фундаментной балки на фундамент

1 – набетонку по верху стакана фундамента до отметки -0.030 выполнять из бетона класса С8/10 после монтажа колонн, рам ворот и балок фундаментных

Для опирания наружных стен балки укладывают с внешней стороны колонн так, чтобы ось балок совпадала с осью стены. Для опирания конструкций внутренних стен (при их наличии) продольные оси балок совмещают с центрами колонн.

Длина фундаментных балок определяется по рисунку

Lф.б.=Lшага-(а/2+75+с+25)·2

Рисунок -укладка фундаментной балки на фундамент

В шаге воротного проема фундаментные балки отсутствуют, т.к. на нагрузку от транспорта они не рассчитаны. Кладку кирпичного обрамления ворот опирают на набетонки столбчатых фундаментов колонн.

Отметка верха фундаментной балки всегда должна быть — 0,030 м. На этой отметке по верху балки устраивают горизонтальную гидроизоляцию из 1…2 слоев рулонного гидроизоляционного материала на мастике или слоя цементно-песчаного раствора состава 1:2 толщиной 30 мм.

Для предотвращения деформации балок вследствие возможного пучения грунтов снизу под балки и со сторон предусматривают подсыпку из дренажных материалов (шлака, крупнозернистого песка или кирпичного щебня). Подсыпка выполняет и еще одну функцию — исключает возможность промерзания пола вдоль наружных стен здания.

Вдоль фундаментных балок на поверхности грунта устраивают тротуар или отмостку с уклоном от стен здания 3 … 5 % для отвода поверхностных вод.

Рисунок -Узел фундамента под колону крайнего ряда

—

Рабочая арматура

По нормативу СП 63.13330 минимальный диаметр рабочей арматуры железобетонной балки составляет 10 мм. Количество стержней от двух и более.

Проектировщиком продольная рабочая арматура в балках укладывается согласно табличным значениям:

Положение	Ширина	40	36	32	28	25	22	20	18	16	14	12
Низ	500	6	6	7	8	9	10	10	–	–	–	–
Верх	500	6	6	7	8	8	9	9	–	–	–	–
Низ	400	4	5	6	6	7	8	8	–	–	–	–
Верх	400	4	5	6	6	6	7	7	–	–	–	–
Низ	300	3	3	4	5	5	5	6	6	7	–	–
Верх	300	3	3	4	4	5	5	5	6	6	–	–
Низ	200	–	–	2	3	3	3	4	4	4	4	5
Верх	200	–	–	2	3	3	3	3	4	4	4	4
Низ	150	–	–	–	2	2	2	3	3	3	3	3
Верх	150	–	–	–	2	2	2	2	2	3	3	3

По ширине в одном ряду больше этого количества укладывать стержни не допускается.

Выполняется армирование балок прямоугольного сечения прутками диаметра 16 мм, 25 мм и 32 мм при использовании легкого бетона классов В12,5, В15 – 25 и В30, соответственно. Если их будут армировать стержнями класса АIV и ниже. В ячеистый бетон прутки толще 16 мм закладывать не рекомендуется.

По действующим строительным нормам арматурный каркас железобетонной балки можно собирать методом сварки или вязки проволочными хомутами.

Продольные прутки каркаса могут укладываться вплотную согласно схеме. Но, только в стесненных условиях. В остальных случаях между ними должен быть просвет от 50 мм для третьего и любого следующего ряда.

Для нижнего ряда размер просвета равен 30 мм по чертежу. Для верхнего ряда 25 мм в свету. При этом берется номинальная величина диаметра арматуры без учета рифления.

Классическая железобетонная балка лежит на двух и более опорах. Поэтому арматурный каркас в ней имеет условное разделение. Та его часть, которая висит над пролетами здания, называется свободной. На концах, соответственно, расположены приопорные участки балки.

И схемы армирования в обоих случаях отличаются:

• при расчете на изгиб определяется длина участка приопорного;
• здесь отгибаются прутки и обрывается длина части продольных стержней;
• длина анкеровки, на которую за грань опоры заводятся стержни нижнего ряда, определяют по формуле L = l1*α*S, где S площадь сечения прутка, α коэффициент влияния, l1 базовая длина;
• стержни расположены в бетонной конструкции друг над другом, запрещено смещать их в шахматном порядке.

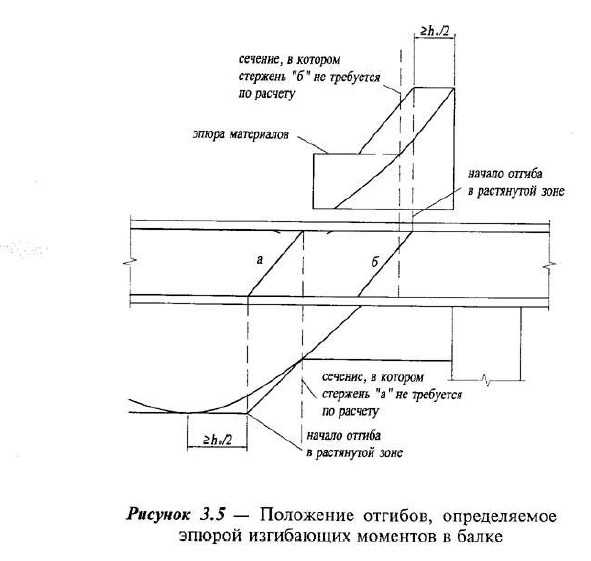

По длине всей балки составляется специальный график приложения сил – эпюра. Эта графическая часть изготавливается по результатам расчетов. В результате можно точно выявить конец отгиба прутков, как на нижней схеме.

Арматура в опорах и пролетах может испытывать сжимающие и растягивающие нагрузки. В смежных пролетах прутки стыкуются внахлест. Как в консольных, так и в свободнолежащих балках.

Где купить в Москве

Строительная осуществляет поставку строительных свай следующих сечений: 30х30, 35х35. С вашей стороны необходимо предварительно получить консультацию у менеджера компании, который ответит на все интересующие вас вопросы. Все наши изделия соответствуют ГОСТу и имеют конкурентоспособную цену. Основная специализация компании Богатырь — забивка свай.

Совет эксперта! На наших складах хранятся партии строительных свай, что позволяет нам за короткий промежуток времени осуществлять поставку изделий по указанному адресу. Буквально на следующий день на территории Москвы и Московском области вы сможете получить свой заказ, а сваи будут поставлены непосредственно на объект.

Фундамент для дома из бруса

Прочный фундамент является гарантом того, что в доме не появятся трещины, и его не поведет. Существует мнение, что дом из бруса легкий, но это понятие относительно ‒…

Подробнее

Строительство фундамента коттеджа

Строительство коттеджа начинается с выбора типа фундамента и его возведения. Это основа, качественная работа над которой, позволит сделать дом прочным и долговечным. Ошибки же приводят…

Подробнее

Как сделать фундамент под дом

Строительство любого сооружения начинается с закладки фундамента. Именно от его качества зависит срок эксплуатации всего строения. На сегодняшний день существует немало технологий по…

Подробнее

Плавающий фундамент

Фундамент – это основа любого здания. Он несет нагрузку всего сооружения. Плавающий фундамент способен удерживать здание на неспокойном грунте.

Классификация балок

Может осуществляться армирование балки прямоугольного сечения арматурным каркасом, сетками или отдельными прутками в зависимости от условий эксплуатации. В строительстве принята классификация балок по следующим признакам:

• технология изготовления – отливка в форму на заводе, монолитное бетонирование с опалубку по месту;
• характер опирания – защемленная с одной или двух сторон, свободно лежащая;
• количество перекрываемых пролетов – консоль, однопролетная, многопролетная неразрезная;
• форма сечения в поперечнике – прямоугольное, тавровое, двутавровое, швеллерное, трапецеидальное, коробчатое;
• наличие дополнительных элементов – с вутами, грузовыми петлями, закладными анкерами;
• назначение – фундамент, перекрытие, покрытие, перемычка, армопояс;
• тип напряжения – преднапряженные, не напрягаемые.

В перекрытиях балки могут быть несущими и конструкционными элементами. В первом случае на них укладываются плиты перекрытий. Например, над большими пролетами. Во втором варианте балка заполняет щель между двумя соседними плитами перекрытия, покрытия.

В фундаментах из балок собирают ячеистые ростверки на столбах и сваях. Армопояса заливают по периметру этажа со стенами из газобетона, пеноблоков под перекрытие и стропильную систему. Самыми неудобными в монолитной технологии считаются балки консольного типа. Для их заливки требуется сооружение мощной опалубки снаружи здания.

То есть, во всех указанных случаях балки испытывают очень разные по направлению и усилиям нагрузки. Поэтому для каждого варианта разработана собственная, а иногда, и не одна, схема армирования.

Свободнолежащие балки опираются на стены, стойки, колонны. Защемленные балки вмуровываются одним или двумя концами в стены. У консолей один край свободно висит в воздухе без опоры.

Стальная арматура закладывается в бетон, во-первых, для восприятия растягивающих, изгибающих и крутящих нагрузок. Во-вторых, для предотвращения раскрытия трещин. В-третьих, для ликвидации внутренних напряжений во время формирования цементного камня.

Поэтому армирование жб балки состоит минимум из одной, максимум из трех частей:

• рабочее армирование – оно же прямое, продольное, основное;
• конструктивная арматура – она же второстепенная, поперечная;
• косвенное армирование – элементы закладные и необходимые для придания арматурному каркасу проектной формы.

Сам бетон отлично работает на сжатие. И в этом плане его усиливать не нужно. Балки, как и плиты, эксплуатируются в горизонтальном положении. И, в отличие от колонн, испытывают изгибающие нагрузки, даже, от собственного веса.

Поэтому армирование монолитных балок может выполняться с предварительным напряжением конструкции в заводских условиях. Вместо прутков обычно используются стальные тросы. Хомутов здесь нет вообще. Расход металла снижается в 2 – 3 раза. Тросы либо натягиваются в опалубке перед укладкой бетона. Либо после некоторого набора его прочности.

Это позволяет создать в балке напряжение, которое полностью компенсирует проектную нагрузку, прилагаемую к ней во время эксплуатации.

Назначение

Классическое применение железобетонных балок (или рандбалок) осуществляется при строительстве промышленных, сельскохозяйственных объектов и зданий общественного пользования. Они служат опорой наружных и внутренних стен зданий. При современных технологиях на стадии разработки проекта здания возможно применение фундаментных балок при строительстве жилых помещений. Использование рандбалок является альтернативой монолитной конструкции фундамента, представляет собой сборную технологию при укладке основания постройки.

Балки предназначаются для:

• самонесущих стен блочного и панельного типа;
• самонесущих стен из кирпича;
• стен с навесными панелями;
• сплошных стен;
• стен с дверными и оконными проемами.

По месту назначения в строительстве ФБ делятся на четыре группы:

• пристенные, их монтируют возле наружных стен;
• связные, устанавливаются между колоннами, формирующими планировку здания;
• рядовые балки используют для скрепления пристенных и связных балок;
• санитарно-технические ребристые изделия, предназначенные для санитарно-технических нужд.

Достоинствами этих железобетонных конструкций по сравнению с монолитной технологией являются:

• сокращение сроков возведения строения;
• облегчение проведения подземных коммуникаций внутри здания.

Сегодня благодаря особым характеристикам применение фундаментных конструкций играет важную роль. Их стоимость, согласно расчетам, составляет около 2,5% от общей себестоимости здания.

Широкое применение сборной конструкции фундамента – простой и недорогой способ укладки по сравнению с ленточным фундаментом. Конструкции должны быть надежно закреплены. Классически используется стаканный тип фундамента, когда отдельные элементы опираются на ступени сбоку. Если высота ступени и балки не совпадают, то для этого предусмотрена установка кирпичных или бетонных столбиков.

При использовании столбчатых фундаментов допустимо производить опирание сверху. Столбики называют опорными подушками. При большом основании здания возможно создание в его верхней части специальных ниш, в которые монтируются стандартные рандбалки. Модели урезанных балок используют в отдельных ячейках зданий и присоединяют к температурному поперечному шву.

При строительстве каркасных конструкций применение фундаментных балок целесообразно для монтажа наружных стен. Изделия укладываются на обрез фундамента, покрытый раствором бетона. В целях предотвращения излишней влажности, как правило, поверх железобетонных конструкций наносится раствор песка с цементом.

Монтаж фундаментных конструкций осуществляется только с применением грузоподьёмной техники, так как их вес колеблется от 800 кг до 2230 кг. Согласно нормам ГОСТ балки изготовляются с отверстиями, предусмотренными для подъёма и их монтажа. Таким образом, с помощью строповочных отверстий или специальных заводских монтажных петель и специальных захватных устройств балка крепится к лебедке крана и укладывается на предназначенное место. Балки монтируют на столбы или сваи, в исключительных случаях – на песчано-гравийную подсыпку.

Это интересно: Вес кирпича и способы его измерения

МЕТОДЫ КОНТРОЛЯ

4.1. Прочность бетона на сжатие следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.

При испытании плит неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87 или приборами механического действия по ГОСТ 22690-88, а также другими методами, предусмотренными стандартами на методы испытания бетона.

4.2. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.3. Водонепроницаемость бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, следует определять по ГОСТ и ГОСТ на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.4. Водопоглощение бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, следует определять по ГОСТ и ГОСТ на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.5. Методы контроля и испытаний сварных арматурных и закладных изделий — по ГОСТ 10922-90 и ГОСТ 23858-79.

4.6. Испытание монтажных петель и их заделки в бетон проводят путем пятикратного подъема плиты, нагруженной из условия передачи на одну петлю усилия, равного увеличенному в три раза нормативному усилию на петлю, указанному в приложении 3. При испытаниях зона бетона около петли в радиусе не менее 1,75 глубины заделки петли в бетон должна быть свободной от нагрузки.

Прочность бетона плит при опытных подъемах не должна превышать отпускной прочности.

4.7. Методы контроля и испытаний исходных сырьевых материалов, применяемых для изготовления плит, должны соответствовать установленным стандартами или техническими условиями на эти материалы.

4.8. Размеры, отклонения от прямолинейности верхней поверхности плит, качество бетонных поверхностей, ширину раскрытия усадочных трещин и внешний вид плит следует проверять методами, установленными ГОСТ

Типоразмеры балок

Габаритные размеры и геометрическая форма опор определяется Государственным стандартом, который определяет 6 видов изделий этой категории. Чтобы монтаж железобетонных изделий этого вида был легким и дал ожидаемые результаты, типоразмер выбирают с учетом конструкции здания.

1БФ

Серия с трапециевидным сечением, верхнее основание которого – 20 см, а нижнее – 16 см. Существует 6 типоразмеров этой серии с длиной 1,45-6,0 метров. Высота всех изделий 30 см.

2 БФ

Изделия с Т-образным сечением. Ширина верхней площадки – 30 см., величина нижней грани – 16 см, высота – 30 см. Толщина верхней перекладины – 10 см. Серия включает 6 типоразмеров с длиной изделий 1,45-6,0 метров.

3 БФ

Увеличенная версия конструкций типа 2БФ с величиной верхнего основания 40 см. Толщина перекладины остается стандартной – 10 см, как и высота изделия – 30 см. Размер нижней грани также увеличен и составляет 20 см.

4 БФ

Серия крупногабаритных тавровых конструкций для фундаментов. Величина верхней грани – 52 см, нижней – 20 см. Толщина перекладины и высота балки стандартные и составляют 10 и 30 см соответственно. В диапазоне длин изделий от 1,45 до 6,0 метров – 11 типоразмеров.

5 БФ

Универсальные усредненные модели стандартной высоты (30 см) с верхней гранью 32 см, и увеличенной нижней гранью 24 см. Существует 5 типоразмеров железобетонных опорных конструкций этой серии с длиной 10,3-12,0 метров.

6 БФ

Особая серия фундаментных опор с увеличенной вдвое высотой (60 см). Соотношение верхней и нижней граней – 40х24 см. Используются 5 типоразмеров балок серии с длиной 10,3-12,0 метров.

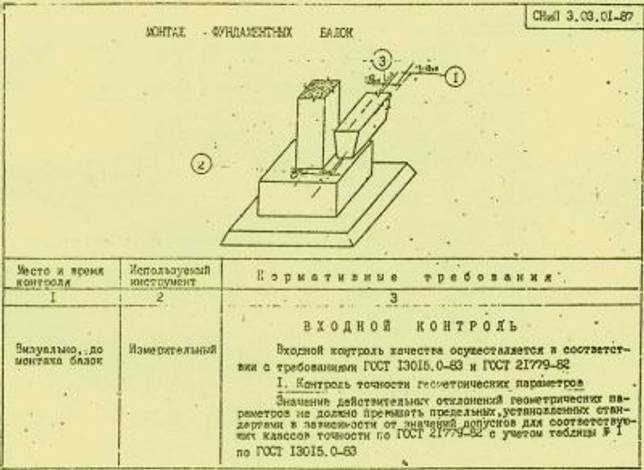

Схема установки балок различных типов

Стандарт допускает отклонение от указанных линейных размеров до 1,2 см и изменения по длине – до 2 см.

Вне зависимости от геометрии сечения опоры, на ней имеются скосы, благодаря которым на этапе производства железобетонное изделие легче вынуть из формы.

Выбор длины моделей определяется:

• глубиной фундамента,
• шагом колонн,
• размерами подколонников.
