Гараж пенал своими руками - чертежи и затраты, как собрать и обустроить своими руками

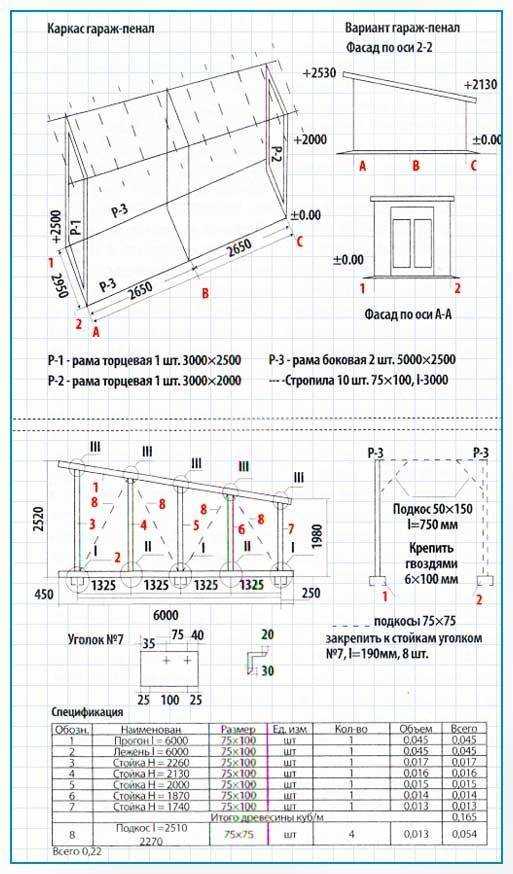

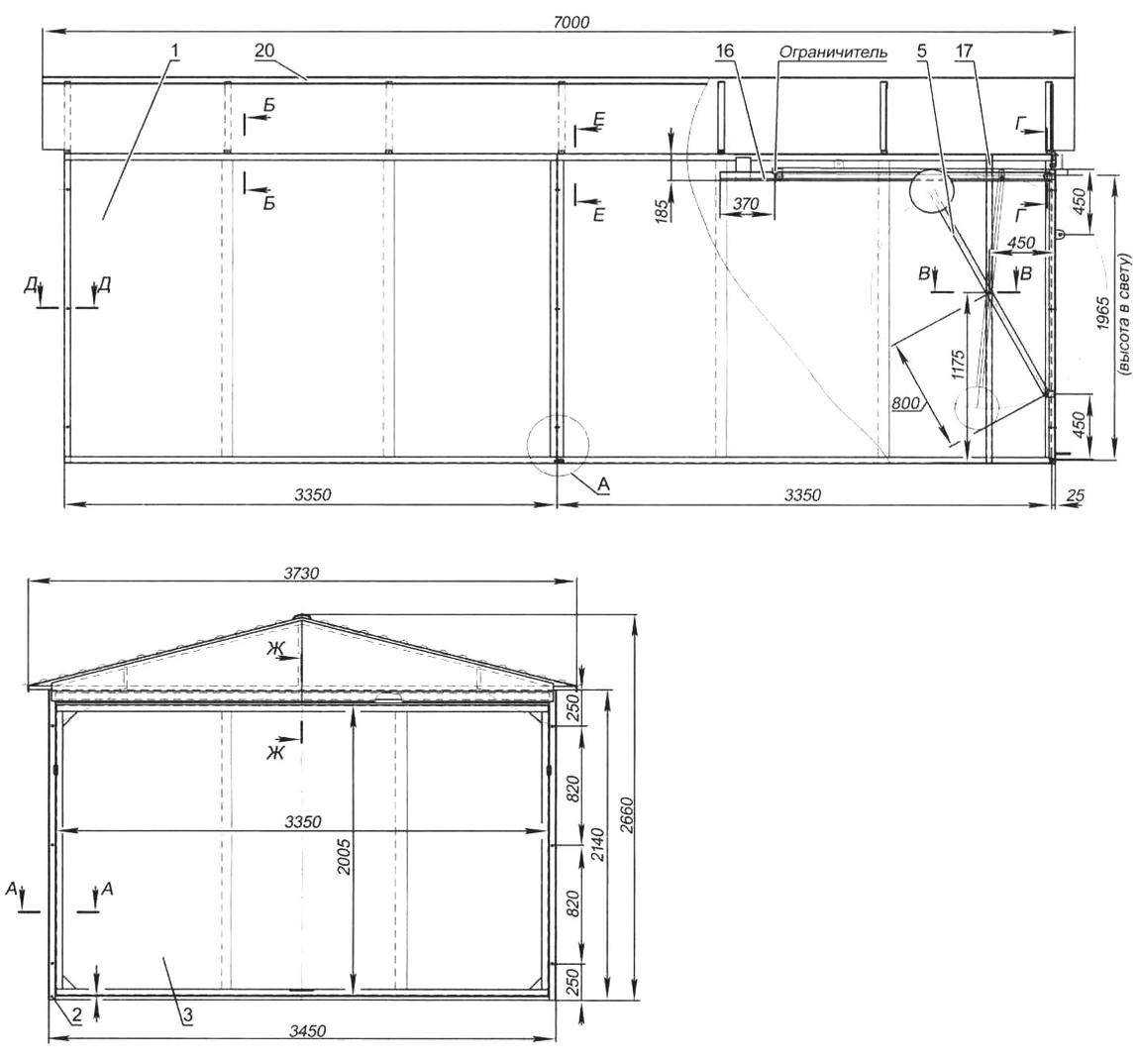

Схемы и чертежи

Любое строительство начинается с создания плана, не является исключением этого и монтаж гаража из профлистов. Перед началом установочных работ нужно сделать точный расчет размеров и начертить схему, по которой можно будет легко определить нужное количество материала. Размеры гаража зависят от габаритов транспортного средства и от того, что планируется дополнительно хранить в постройке. Если сооружение будет предназначено только для автомобиля, то в нем достаточно оборудовать место для его стоянки и разместить несколько стеллажей. Как правило, для этого подойдет самый простой проект с размером гаража 4х6 метров.

Когда будет известна ширина и длина гаража, можно легко высчитать расход строительного материала

Кроме этого, в плане гаража стоит предусмотреть способ соединения труб. В том случае, если металлоконструкция строится для постоянной эксплуатации, и ее не будут переносить в другое место, то желательно для крепления использовать сварку. Что же касается разборного гаража, то для него потребуются специальные крепежные детали в виде гаек, болтов и уголков. Схема гаража должна также включать и чертежи ворот.

Установка гаража из профилированных листов является несложным процессом, но чтобы она прошла быстро и порадовала хорошим результатом, следует приобрести качественный материал и подготовить соответствующие инструменты. Для монтажных работ под рукой нужно иметь:

строительную рулетку или линейку;
дрель и сверла для работы по металлу;
болгарку;
гаечные ключи;
цветной маркер для нанесения разметок.

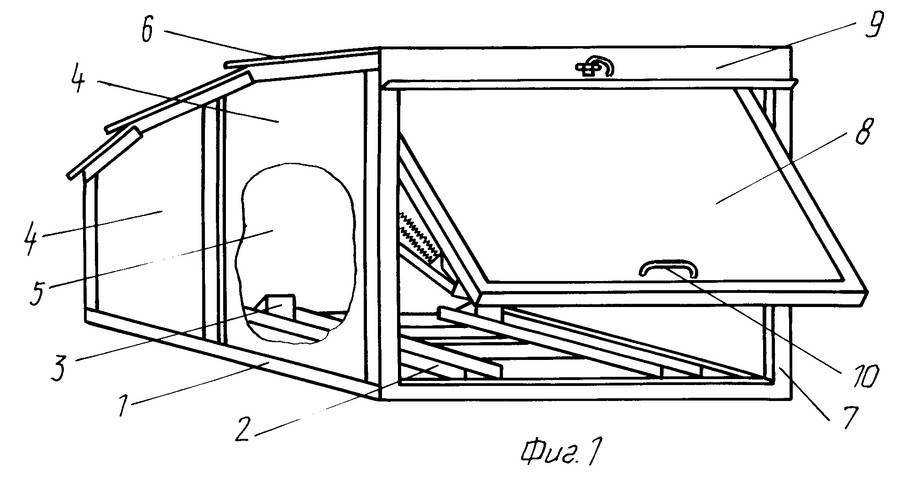

Отделка ракушки

Разрешение на установку ракушки – получать или не получать

Проблема стоянки для авто в городах ширится с каждым годом. Просто поставить гараж ракушку во дворе дома, как было раньше во многих крупных городах, а особенно в Москве и Питере становится невозможным.

Теперь установка переносного гаража во дворе регламентируется многими постановлениями властей города, поэтому иногда выгодней и надежней поискать место для установки на площади гаражного кооператива.

Регистрировать гараж ракушку не имеет смысла, но есть несколько вариантов решения этой проблемы:

искать собственника или наследника со льготами, которые дают право на установку такой конструкции во дворе дома;
вступать в гаражный кооператив;
поставить пенал на дачном участке, зарегистрировав его по дачной амнистии.

Стоимость гаража ракушки невелика, поэтому на свой страх и риск можно поставить его во дворе дома и надеяться на случай – может и повезет, муниципалитет не заметит.

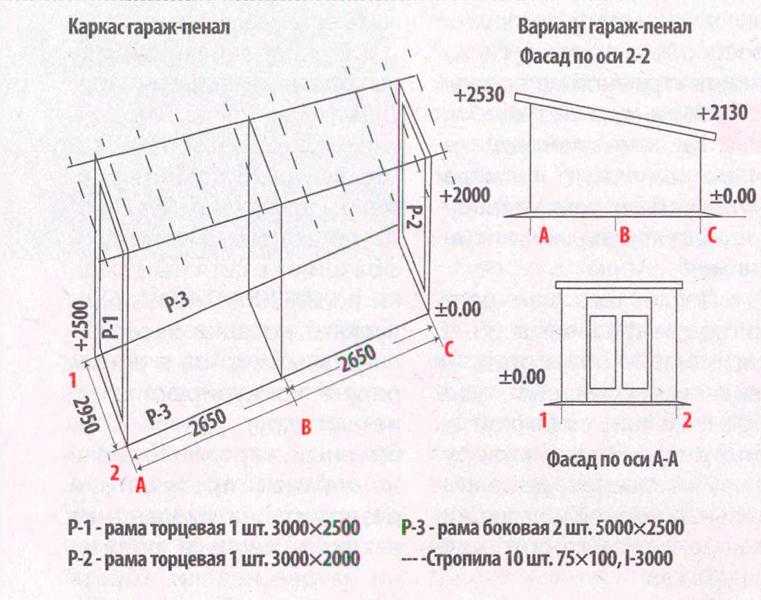

Из каких элементов состоит гараж-пенал

Сборка

Цена сборки и монтажа постройки – это 10% от стоимости объекта. Но большинство людей, которые когда-либо сталкивались со строительными работами, предпочитают собирать эту конструкцию самостоятельно.

Изначально надо подготовить участок для монтажа, убрать дерн и тщательно выровнять горизонт площадки с применением трамбовки и уровня. Как правило, изначально участок посыпают гравием и утрамбовывают колотушкой из дерева. Затем насыпается слой песка, после чего можно начинать собирать и устанавливать гараж.

Первым делом собирается основание и боковые стены. Перед сборкой высчитываются по схеме и заготавливаются стальные отрезки необходимых размеров и форм. Согласно схеме установки, каждая деталь отмечается и подписывается в соответствии с ее позицией в каркасе.
Собирается нижний контур, в почву забиваются установочные колышки, затем выкладывается прямоугольник нижнего контура, соединяется болтами и точки фиксируют сварочным оборудованием. Если все диагонали четко сошлись, значит их сваривают окончательно. Затем свариваются поперечные нижние отрезки.

К низу крепят вертикальные стойки, их надо выравнивать рулеткой, отвесом и уровнем.
Горизонтальные трубы монтируют на болты. Их также надо зафиксировать сварочным аппаратом.
Сваривается верхний контур из труб и профиля. На вертикальные стойки монтируются боковые отрезки и крепятся после выравнивания сваркой и болтами. Такую же работу следует выполнить с перемычками передней и задней стены гаража-пенала.
На каркасе фиксируется саморезами профнастил и устанавливаются ворота.

Профессионалы советуют после завершения сборки головки саморезов заварить или убрать отверточный паз болгаркой

Выбирая ворота, обратите внимание на подъемные модели. Они снижают и распределяют равномерно нагрузку на переднюю стенку постройки

Стоимость распашных ворот меньше, но спустя несколько лет их придется часто выравнивать и подгибать по раме, поэтому прослужат они не так долго, как хотелось бы.

Если вы не уверены, что сможете справиться с такой масштабной работой, то вам лучше сразу обратиться за помощью к опытным специалистам, которые максимально быстро соберут конструкцию, благодаря чему она прослужит долго.

Гараж-пенал при желании можно утеплить минватой, это обеспечит уменьшение перепадов температуры и улучшение вентиляции, в результате чего внутри будут оптимальные условия для хранения машины. Можно применять пенопласт в той ситуации, если гараж будет установлен на охраняемом участке, иначе недоброжелатели могут с легкостью поджечь конструкцию. Также обязательно учтите, чтобы внутри не собиралась вода и снег. Зазор между низом облицовки и грунтом рекомендуется закрыть отмосткой из песчаной подушки и плитки для тротуара.

Чтобы успешно закончить строительство гаража-пенала, надо предварительно тщательно продумать даже мельчайшие детали и обязательно указать их на чертеже. Составление схемы поможет вам с максимальной точностью определить необходимое количество материала и позволит сэкономить массу средств. Предусмотрите в помещении наличие всевозможных компактных, но вместительных шкафчиков, в которые можно поместить инструменты и запчасти.

О том, как собрать гараж из профнастила, смотрите в следующем видео.

Альтернативные решения

Конструкции из металлопрофиля имеют массу преимуществ, но некоторых не устраивает их вес, проблемы с транспортировкой, когда надо часто переезжать, и некоторые другие нюансы, поэтому подбираются альтернативные решения. Если приходится часто переезжать или отправляться на отдых, тогда можно использовать тент ракушку.

Тент ракушкаИсточник bhutanmusktravels.com

По сути, это тот же гараж, но вместо листов металла в нем использована высокопрочная ткань. Она не пропускает осадки, ветер или солнечные лучи. В некоторых случаях для этого применяется брезент, но лучше использовать полиэфирную ткань, которая обязательно пропитывается специальными составами. К тому же подобный тент может быть хорошим вариантом для временного жилья на отдыхе, даче и так далее.

Подробности

Стандартные размеры

Габариты пеналообразного гаража напрямую будут зависеть от размеров автомобиля. Еще вам заранее стоит понять, требуется ли свободное место для монтажа стеллажей. Согласно стандарту, конструкции из стали должны обладать выпуском в границах одного метра на каждой из сторон.

Изделие на один личный автомобиль с размерами в 2.5*3*6 метра.
Широкое строение, которое предназначено не просто для хранения личного автомобиля, но и для маленькой мастерской с размером 3*3*9 метра.

Выбор разновидности и размера конструкции будет зависеть от требований, а также личных желаний заказчика. Невзирая на то, что визуально такой гараж в виде пенала кажется тяжелым и массивным, в реальности его вес вместе с крышей без основания будет варьировать в пределах 2 тонн. За счет того, что конструкционные параметры компактные и небольшие, именно эту модель и выбирает большинство владельцев автомобилей. На данный момент попросту нет необходимости в установке мощных конструкций с основаниями. Следует учитывать и тот факт, что масса строения зависит не просто от ее размеров и форм, но и толщины применяемого металла. если применять профилированный настил с толщиной в 0.2 см, то вес гаража будет примерно 1 тонна. В случае, когда толщина листа составляет около 0.6 см, то гараж будет весить больше 2 тонн. Учтите это при выборе манипулятора для груза.

Когда он потребуется

Гараж, сделанный по подобию пенала – прекрасный вариант для тех, кто желает сэкономить финансовые средства. Его цена ощутимо ниже, нежели стоимость капитальных строений. Такие гаражные строения прекрасно впишутся в любые типы экстерьера, при этом не нарушая общий план архитектуры. Цена гаража не зависит от его цветов, и потому покупатели смогут выбрать абсолютно любые оттенки. Эти гаражи представляют собой отличный выбор для того, чтобы экономить место. Вы можете выбирать конструкции лишь для хранения личного автомобиля, а еще выбрать гараж с учетом того, что в нем будут храниться и остальные типы принадлежностей

До покупки важно определиться, нужно ли вам место для хранения инструментов и запчастей, а еще сколько вам потребуется места для обслуживания автомобиля. С учетом все нюансов, вы сможете выбирать конструкции, которые будут соответствовать всем пожеланиям и требованиям

Преимущества и недостатки

Неоспоримым достоинством гаража-пенала ракушки стало то, что она сборная, и именно по этой причине вы сможете перевезти ее и монтировать на ином участке. Гаражи надежно защищают транспортные средства от воздействия внешней среды, а также ему не страшны ужасные погодные условия, падения и удары ветвей. Гаражи-пеналы устанавливают или по отдельно, или можно прикреплять их к дому. Существуют обычные, стандартизированные размеры конструкции, но существует возможность создавать индивидуальные заказы. Еще стоит отметит, что изделие является долговечным – эксплуатационный срок составляет 75 лет. При необходимости владельцы могут утеплять стены, делая внутри стеллажи или полки, на которых будут храниться мелкие предметы.

Не требуется регистрировать этот объект.
Поверхность покрывают специализированным средством, которое защищает поверхность от появления коррозии.
Не требуется делать мощное основание, то помогает сэкономить не просто финансы, но и время.
Красивый внешний вид, вне зависимости от расцветки.

При выборе конструкции стоит останавливаться на моделях, в которых наклоненная кровля, потому что на ней не будет застаиваться вода после выпадения осадков.

Особенности хранения автомобилей

Востребованность гаражной конструкции доказана уже очень давно, и гараж в виде пенала представляет собой наилучшее место для хранения личных транспортных средств. При грамотной сборке и монтажном процессе автомобиль получит защиту от ветра и всевозможных осадков. Как утверждают компании-изготовители, кровля рассчитана на максимальную нагрузку до 100 кг на квадратный метр. Обычно внутри отсутствует утеплительный материал, в помещении нет водяного пара и конденсата, что делает хранение максимально качественным. Летом благодаря нагревающейся кровле конструкционная вентиляция лишь улучшается, а малый вес дает возможность монтировать гараж без основания, и потому он считается временным типом строения

Единственным минусом такого вида конструкции стала плохая устойчивость ко взломам, и потому владельцу важно позаботиться о дополнительной конструкционной защите

Перекрытие гаража

Стоимость шлакоблоков для возведения стен составляет лишь 1/3 затрат. Материальные вложения понадобятся и для обустройства кровли, фундамента, ворот, отделки и пр. Но все же здание из блоков обойдется дешевле, чем из любого другого материала.

Для перекрытия крыши используются двутавровые металлические балки, которые укладывают поперек строения через каждые 80 см. Их длина должна быть на 25 см больше общей ширины гаража. В местах их опирания на стены шлакоблоки необходимо обязательно заменить на более прочные блоки из бетона.

Устройство кровли гаража

По низу балок крепятся толстые прочные доски. Их толщина должна составлять 4-5 см. Их гидроизолируют рубероидом с небольшим 10-сантиметровым заходом на стены.

Для защиты фундамента от дождя и тающего снега по краям крыши следует прикрепить козырьки длиной 4 см. Утеплить крышу можно шлаком, который засыпается поверх рубероида, пенопластом или минватой. Их защищают от влаги с помощью слоя 30-миллиметровой цементной стяжки. В дальнейшем ее обрабатывают битумом, а затем закрывают рубероидом с нахлестом листов 10-15 см. Закрыть им необходимо и козырьки.

Для кровли гаража можно использовать любой материал: от шифера, металлопрофиля до черепицы. Необходимо, чтобы она выступала за пределы стен на 20 см. Тогда во время дождя или таяния снега влага не будет стекать по стенам.

При сооружении односкатной крыши стены должны иметь уклон – на каждый метр длины он должен составлять около 50 мм.

Журнальный столик: чертежи, подробная инструкция изготовления своими руками из подручных материалов (125+ Фото & Видео)

Подробности

Составление проекта и сметы расходов

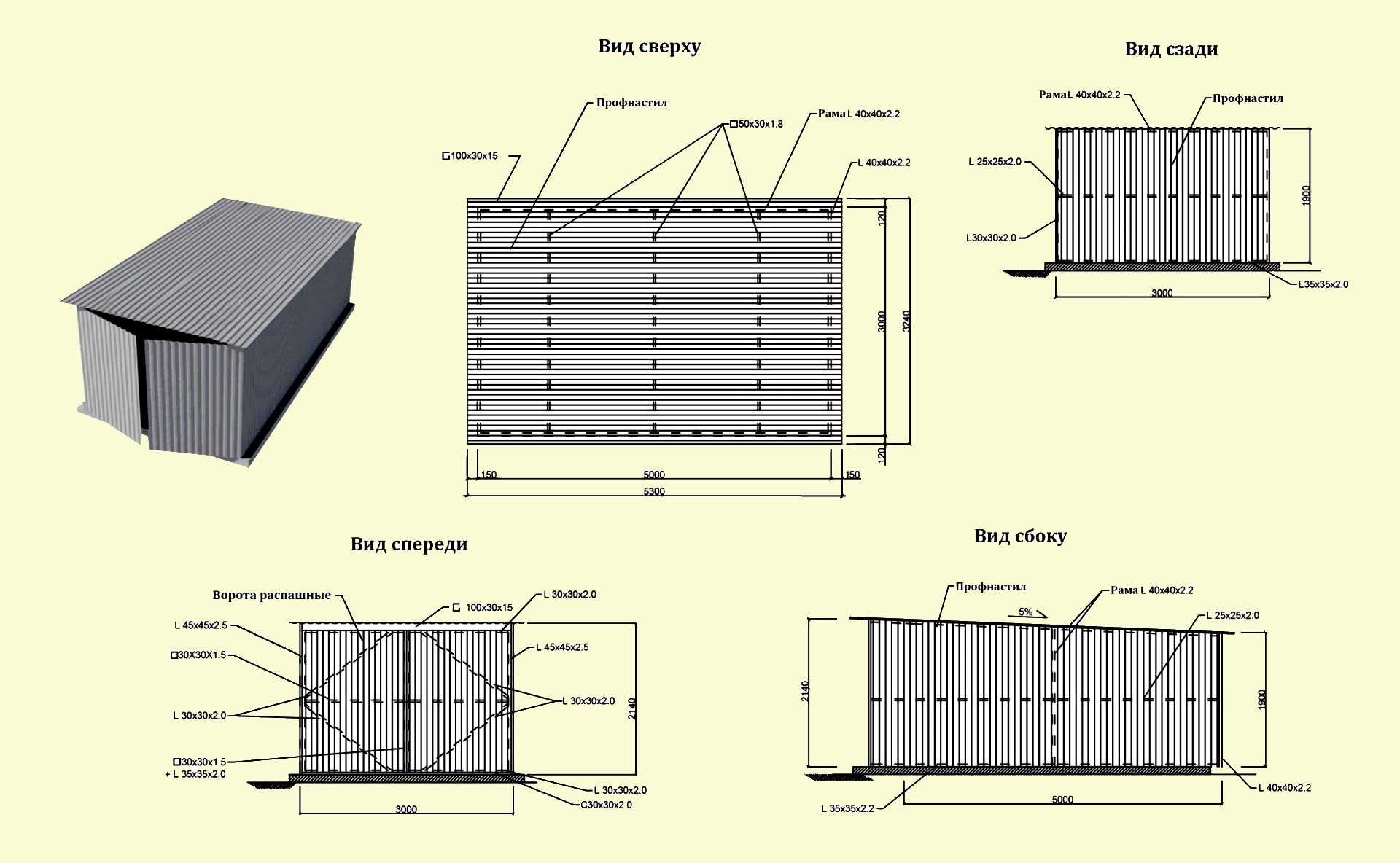

Проект гаража-ракушки

Количество материалов, необходимых для строительства гаража габаритами 3х6 м и высотой 2.5 м., и их средняя стоимость представлены ниже:

Профилированные листы. Общая площадь стен и кровли гаража равняется 62 м². Если принять среднюю цену на материал в 170 руб/м², в результате получается 170х62=10 540 руб.
Саморезы. Профлист крепят с помощью саморезов. На 1 м² потребуется 5-6 крепежных элементов – на площадь, равную 62 м², придётся израсходовать 350 метизов. Средняя цена одного крепления – 2 руб. Таким образом, общая стоимость получается 700 руб.
Компоненты для профилированных листов. Можно купить внешний уголок по 90 руб/ за погонный метр. Для всего гаража потребуется 10 погонных метров. Сумма = 900 руб.
Квадратный профиль сечением 50х50 мм. Для гаража потребуется 110 м профиля, стоит один метр погонный около 50 руб. Итого – 5 500 руб.
Листовой металл. Необходим для изготовления пластин в количестве 14 штук. Для этого потребуется 150 см стальной полосы или листового металла 0,075 м². Стоимость листовой стали = 1 063 руб/м², в результате получаем затраты в размере 80 руб.
Болты. Нужно крепить поперечины болтами М12 длиной 70 мм. Их придётся израсходовать 28 штук. Стоимость одной единицы – 11 руб. В результате 11х28=308 руб. Отдельные части каркаса нужно соединять между собой с помощью болтов М12 длиной 120 мм. Их потребуется 8 штук. Стоимость этого крепежа – 136 руб.
Петли. Для установки гаражных ворот необходимо купить 2 комплекта петель. Их стоимость – 45-70 руб. В результате получаем 115 руб.

ГАРАЖ РАКУШКА СВОИМИ РУКАМИ

Гараж ракушка: плюсы и минусы

Сборка пенала гаража

Преимущества и недостатки

На каком типе гаража лучше остановить свой выбор, зависит от того, для чего в принципе вам нужно укрытие. Если защитить автомобиль от осадков, подойдет простой тент или ракушка, а если в помещении гаража хотелось бы не только хранить машину, но и заниматься ее ремонтом, то смело выбирайте гараж-пенал. Он также станет отличным выбором, если вы хотите сохранить свой автомобиль в целости и сохранности и защитить его от внешних климатических воздействий или попросту от воров и вандалов.

Преимущества такой компактной конструкции очевидны:

не потребует много места для размещения;
простота сборки – вам наверняка удастся построить гараж самостоятельно даже без привлечения дополнительной помощи, и всего за один день;
долговечность и высокая надежность каркаса из металла;

так как гаража-пенал возводится, как правило, без утеплителя, вы будете избавлены от конденсата, поэтому автомобилю не грозит ржавчина;
небольшой вес позволяет отказаться от использования фундамента;
максимально короткие сроки возведения;

вам даже не понадобится хождение по инстанциям ради документального оформления гаража;

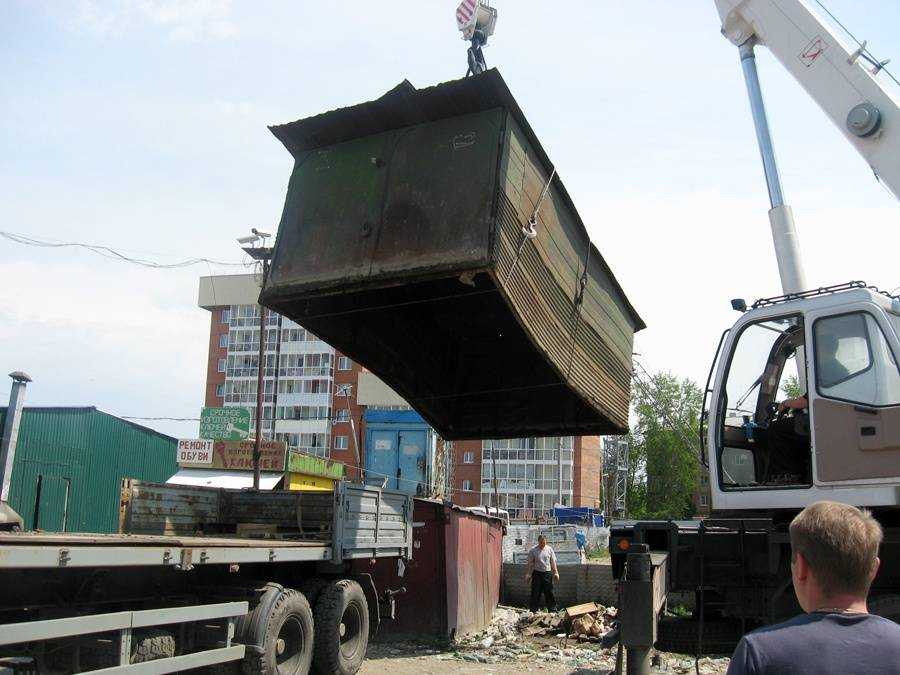

мобильность – при необходимости вы сможете разобрать такую конструкцию и перенести ее в другое место;
простота обслуживания – при соблюдении всех нормативов при монтаже вам почти не понадобится ухаживать за таким гаражом;

можно использовать «пенал» не только для хранения автомобиля, но и для произведения мелкого авторемонта, а также хранения инструментов, запчастей или садового инвентаря;
возможность выбора механизма ворот: распашные или подъемные;

широкий диапазон размеров;
идеально вписывается в любой ландшафт, не нарушая общего архитектурного решения;
эстетическая составляющая, возможность выбора практически любого оттенка гаража.

Из недостатков отметим лишь сильный разогрев «пенала» в летнее время, поэтому идеально было бы расположить его где-нибудь под кроной дерева.
