Правила и нюансы обвязки свайного фундамента брусом

4 thoughts on “ Обвязка винтовых свай ”

Нужно обвязать с-в. фундамент проф. трубой. Размер 4 на 8,5м. Нижняя точка 40см от земли, верхняя 80см. Достаточно обвязки в один уровень или надо в два ( сверху и снизу) по длинной стороне, а по короткой в один уровень?

Установка деревянного ростверка выполняется иначе, чем обвязка винтовых свай швеллером или бетонной лентой. Но в любом случае до начала укладки конструктивных элементов следует убедиться в том, что верхний срез всех установленных свайных труб находится на одном уровне. Далее на столбы навариваются опорные оголовки, представляющие собой металлические пластины. На этом общие этапы работ заканчиваются.

В чем иначе? В любых случаях с обвязкой или без сваи всегда устанавливаются в одном горизонтальном уровне. Деревянный брус или балки установленные на сваи не являются ростверком, это обыкновенный столбчатый фундамент.

Особенности монтажа

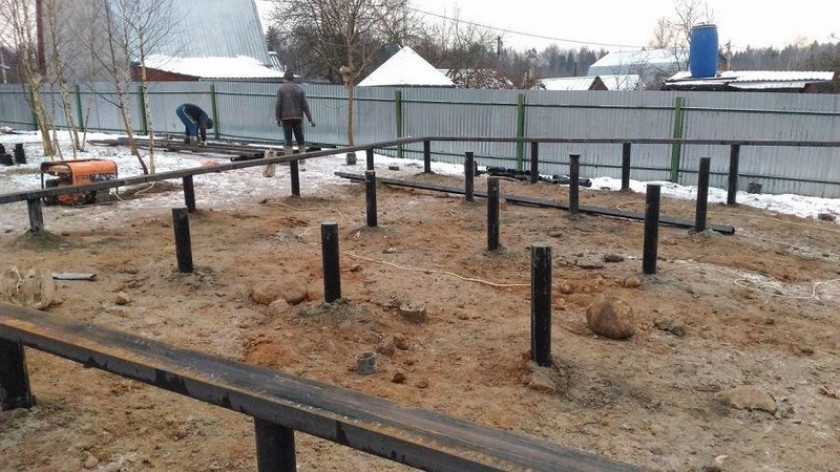

Обвязка производится после установки свай согласно технологическому процессу. Все столбы выставляются на одной высоте. Для защиты металла от коррозии сваи обрабатываются антикоррозийным средством.

Швеллер укладывается поверх столбов так, чтобы соединения двух полос выполнялось посредине оголовка сваи. Оголовок имеет вид пластины или усиленной косынкой модификации, что позволяет увеличить опорную площадь тела сваи. Обрезка лишней длины балки выполняется строго под прямым углом. Концы швеллера крепятся к оголовку с помощью сварочного аппарата.

Перед монтажом стоит определиться с вариантом изготовления ростверка.

Первый способ предусматривает укладку швеллера на верхнюю часть свай стенкой вверх, образуя в углах стыки 45°.

Во втором случае швеллер устанавливается на ребро и сваривается в единую конструкцию.

Сечение металлопроката выбирается в зависимости от планируемого стенового материала и диаметра свай. К примеру, при кладке стен (толщиной 25 см) из тяжёлых пеноблоков подойдёт швеллер 24П-30П.

При близком залегании грунтовых вод и частых паводках уровень обвязки возвышается над грунтом до 80-100 см. При высоком расположении ростверка необходимо укреплять фундаментную конструкцию дополнительными обвязками ближе к поверхности грунта. К примеру, ростверк на высоте 80 см от грунта имеет дополнительные 2 обвязки: на высоте 30 и 50 см.

Обвязка свай брусом

Ростверки из бруса применяются для обвязки винтовых и, реже, буронабивных и забивных свай. Данный тип ростверка широко распространен в сфере каркасного строительства. Брусовый ростверк имеет ограниченный запас прочности, что не позволяет использовать его для строительства тяжелых кирпичных зданий, однако при возведении легких  деревянных 1-2 этажных домов из хозяйственных помещений — бань, гаражей, веранд, в плане экономии и скорости монтажа это предпочтительный вариант обвязки.

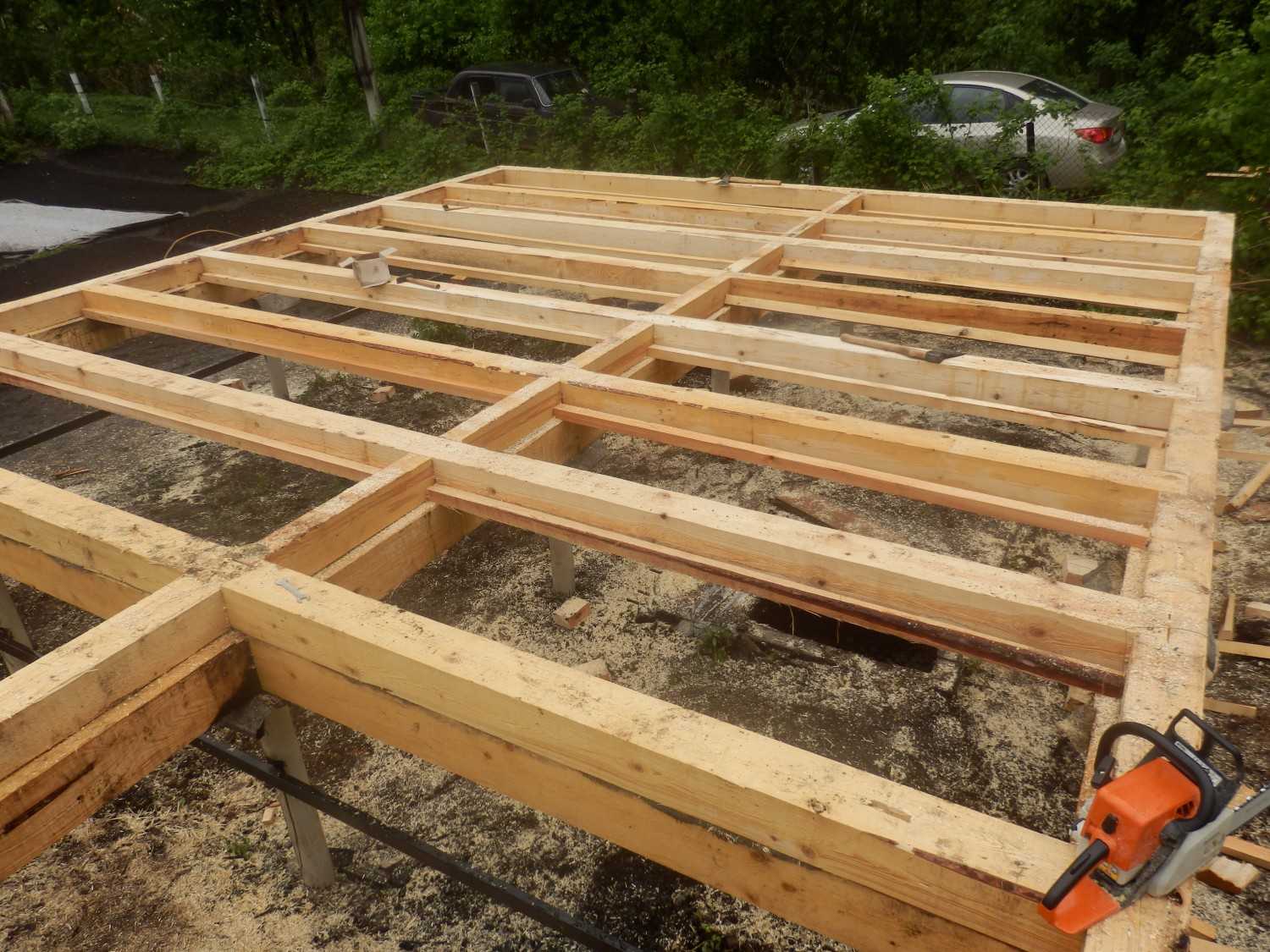

Рис. 1.3: Ростверк из бруса на винтовом фундаменте

Типовый размер бруса для обвязки — 15х15 и 20х20 см. Рекомендуется применять хвойные породы дерева, ввиду их большей долговечности, в сравнении с лиственными.

Важно: использовать для обвязки можно только брус, прошедший камерную сушку, поскольку материал имеющий естественную влажность будет подвергаться усадке, что может стать причиной деформации стен дома.

Перед монтажом брус необходимо обработать антисептическим средством, предотвращающим гниение дерева, и покрыть обмазочной битумной изоляцией, которая будет защищать материал от влаги. Технология обвязки винтовых свай брусом:

• После монтажа опоры выравниваются по нулевому уровню посредством обрезки болгаркой;
• К стволам свай привариваются оголовки. Сварной стык покрывается антикоррозийной грунтовкой;
• Поверхность пластины оголовка укрывается гидроизоляционным материалом (рубероид, стеклоизол либо пергамин);
• Брус подгоняется по размеру согласно длине стен дома (на сторону здания идет по одному сплошному брусу) и на краях, соединяющихся в углах дома и местах пересечения стен, болгаркой вырезаются пазовые стыки;

Рис. 1.4: Варианты стыковки ростверка из бруса

• Брус устанавливается поверх оголовков свай, выполняется финишная подгонка по размеру. Места стыка между элементами ростверка уплотняются джутом;
• С помощью «глухарей» — болтов по дереву с шестигранными шапками, брус закрепляется на оголовках свай (на пластинах предусмотрены специальные отверстия под монтаж болта).

Выбор материала

Для изготовления обвязки применяют различные материалы. При их выборе ключевым элементом является проект, где указаны все нагрузки на фундамент возводимого здания. Самым надежным считается использование металлических балок. Металлические материалы, применяемые для обвязки: швеллер, двутавр, уголок. Однако применение металла не всегда обязательно.

К примеру, такая обвязка будет эстетично смотреться при возведении дома из бруса. Выбирая для работы древесину, следует проверить ее на соответствие нескольким параметрам. Она должна быть: сухая, ровная и без признаков заражения грибком или насекомыми.

Применяют также клееный брус. Он прочнее обычного, имеет более точные размеры и часто имеет выступы и пазы. Вследствие этого вся конструкция будет очень крепкой. Но основное его преимущество — это термо- и влагозащита, он не гниет и достаточно легкий.

К обвязке свайного фундамента брусом нужно отнестись серьезно и ответственно, так как это немаловажный этап строительства. Правильно выполненные работы — основа надежности возводимого здания. В процессе строительства обвязка свай брусом своими руками делается достаточно легко, если четко следовать правилам ее укладки.

Последовательность возведения

Веранда на сваях к дому строится в несколько этапов, они не сложны и доступны даже не профессионалам.

Разметка фундамента

С помощью колышков, шпагата и рулетки, рассчитывается количество и места для монтажа опор, определяется периметр будущей террасы на винтовых сваях. Рассчитывая какое количество свай потребуется, стоит учесть, что максимальный шаг не должен превышать 1,5 метра.

Забиваем колышки на местах, где будут расположены сваи, и натягиваем шпагат, чтобы определить отклонение от центра.

Обустройство обвязки, лаг и настила

Для того, чтобы распределить нагрузку будущей террасы на грунт равномерно и более надежно зафиксировать опоры, монтируется ростверк. Самый простой вариант — использовать для этого брусья, уложенные на сваи по периметру и параллельно друг другу. Крепится ростверк на оголовках с помощью усиленных анкеров или болтов, со стороны оголовков свай, между собой брусья соединяются при помощи пазовых соединений либо металлических уголков. Между брусьями и оголовками обязательно укладывается рубероид. В качестве альтернативы можно сварить металлическую обвязку из швеллера или профильной трубы.

Далее по периметру конструкции, при помощи металлических уголков и шурупов, крепятся лаги с промежутком в 50–60 см. На них укладывается доска или древесно-композитный декинг.

Установка опор и монтаж кровли

Одним из заключительных этапов является установка торцов. Для этого выполняем следующие шаги:

1. Столбы, которые будут служить торцами, устанавливаются вертикально на обвязку так, чтобы одной стороной плотно прилегали к лагам. Основания бруса крепятся при помощи специальных строительных скоб и уголков.
2. Затем на них монтируем брус верхней обвязки. Получился своеобразный каркас.
3. Следующим этапом будет обшивка каркаса, если веранда будет закрытого типа и установка крыши.

Для устройства кровли лучше использовать легкие конструкции: столбы или стойки из профилированного металла, дерева. Стропила навеса крепят к стропилам дома или непосредственно к стене. На стропила навеса укладывают обрешетку. Обрешетка может быть сплошной (для рулонных материалов) и разреженной (для листовой кровли). Сверху крепится непосредственно сама кровля.

В качестве кровельного материала подходит монолитный или сотовый поликарбонат, закаленное стекло, дерево, металлочерепица, профнастил и др.

Устройство стен веранды

Для обшивки стен используют цокольный или фасадный виниловый сайдинг, вагонку, доску. Также красиво смотрится остекление пластиковыми стеклопакетами во всю стену.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

• когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
• когда строение приподнято над землёй более чем на 1 метр;
• для массивных сооружений;
• для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

• когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
• когда строение приподнято над землёй более чем на 1 метр;
• для массивных сооружений;
• для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Когда используется швеллер для обвязки

Повысить жесткость всей конструкции также может обвязка винтообразных свай железным швеллером. В связи с тем, что швеллер является достаточно тяжелым материалом и чем он длиннее, тем тяжелее – поэтому сооружение обвязки из швеллера зачастую потребует применения специальной крановой техники. Потому такая обвязка чаще всего употребляется для больших объектов, при строительстве которых организуют стройплощадку с огромным количеством свободного места и устройством подъездных дорог для беспрепятственного въезда специальной строй-техники.

На маленьких участках сделать подобные условия бывает очень трудно либо нереально, потому обвязка швеллером для фиксации и укрепления свай в личном строительстве употребляется не так часто.

При таком виде связки особое внимание нужно уделить креплению швеллеров. Использование только сварочного шва для соединения является нецелесообразным. Для создания более надежного крепления лучше комбинировать сварку с болтовыми либо клепочными соединениями

Кроме этого, во время монтажа железных швеллеров, нужно провести работы по защите материала от вероятной коррозии в будущем

Для создания более надежного крепления лучше комбинировать сварку с болтовыми либо клепочными соединениями. Кроме этого, во время монтажа железных швеллеров, нужно провести работы по защите материала от вероятной коррозии в будущем.

Для этих целей готовую конструкцию обрабатывают особыми антисептиками либо грунтовками, а также противокоррозийными средствами. Проведение таких работ в совокупности с хорошо изготовленной обвязкой обеспечат надежность и долговечность фундамента.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

• когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
• когда строение приподнято над землёй более чем на 1 метр;
• для массивных сооружений;
• для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Как сделать своими руками?

Такую работу возможно выполнить самостоятельно, если есть необходимые инструменты и оборудование. Для основной обвязки лучше использовать прокат 75×75 мм, толщиной 5 мм. Из уголка 50×50×5 мм выполняются связи, принимающие боковые воздействия.

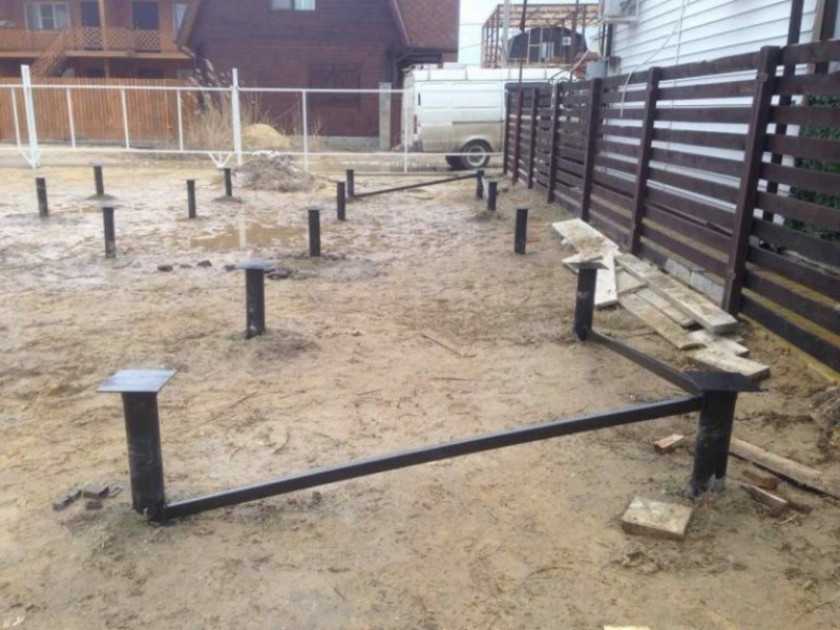

Монтаж нижней горизонтальной связи осуществляется на 10-15 см от уровня земли, верхней – на том же расстоянии от низа конструкции.

Процесс состоит из таких этапов:

1. Расчет количества уголка, его покупка и доставка на участок.

2. На головах свай ставят уровень нулевой отметки.
3. Стволы свай отрезаются по отметкам, срезы зашлифовывают.
4. К сваям приваривают столики, для их изготовления используют листовую черную сталь толщиной 5 мм.

Столики усиливаются боковыми косынками. Монтаж осуществляется так, чтобы все пластины были приварены на одной высоте – это проверяется нивелиром.

• Размечают центральные оси, проверяют совпадение диагоналей.
• Обрезка концов профилей под углом 450 – для угловых соединений.
• Монтаж проката по наружному контуру, несколько отступая от центральных осей – расстояние должно быть достаточным для укладки материала возведения стен. Уголок устанавливают полкой вверх.
• Если прокат соединяется по длине, то все стыки нужно размещать по центру опорных пластин.
• Угловые профили приваривают к опорным столикам.
• Сваривают угловые соединения.
• Монтаж уголка для внутреннего контура – с соблюдением отступов от оси, полками вверх. Проверка нивелиром.
• Монтаж промежуточного профиля (перегородок), по тому же принципу.
• Проверка нивелиром.
• Зачистка швов.
• Покраска всех металлических поверхностей, в два слоя.

Заключение

Обвязка выполняет функцию опоры для стен дома, построенного по каркасной технологии, из блоков или кирпича. Изготавливается она из дерева, металла и железобетона. В частном домостроительстве чаще всего ее делают из бруса.

Технология обустройства включает следующие этапы:

• Подбор материала.
• Монтаж оголовков.
• Укладка и крепление бруса.
• Проверка с помощью уровня.
• Обработка.

При необходимости усиления фундамента применяется 2-х-рядная обвязка. Наличие обвязки обязательно при постройке дома по каркасной технологии, из досок, щитов и блоков. Для лучшей защиты перед укладкой под брус лучше подкладывать гидроизоляционный материал.
