Расчет аварийного освещения котельного помещения

Освещение котельной: требования, аварийная подсветка

Котельная требует дополнительного освещения. Солнечного света недостаточно из-за ограниченного светового дня и небольших окон. Единственный вариант — установка электрических источников света, позволяющих сделать пребывание внутри комфортным и безопасным. Различают рабочий и нештатный варианты подсветки.

Что представляет собой котельная

Перед расчетами разбираются в особенностях помещения. Это сооружение, в котором находятся котельные установки: отопительные котлы, функционирующие с использованием твердого или газообразного топлива. Цель — выработка тепловой энергии, впоследствии использующейся для комплексного обогрева жилых или производственных помещений. В некоторых случаях под котельной подразумевается пристройка возле частного домостроения, в которой располагается твердотопливный котел для обогрева дома.

Требования к освещению

Правила установки светильников в производственном помещении отличаются от жилых комнат. Необходима высокая яркость освещения: используют современные светодиодные лампы, которые отличаются экономичностью и концентрированным потоком светового излучения.

Светильники обладают высоким классом влагозащищенности — не менее IP-68. В котельных наблюдаются испарения пара, который конденсируется на осветительных приборах и вызывает короткое замыкание. Учитывают класс защиты, что предотвратит аварийные ситуации.

Третье требование — наличие естественного света. В здание обязательны оконные проемы для свободного проникновения солнечных лучей: днем в котельной естественный свет. Вечером включают лампы для освещения рабочего пространства, пультов управления, подсобных комнат.

Необходимость аварийного освещения

При обслуживании котельной возникают аварийные ситуации, вызывающие повреждение оборудования и отключение электрического снабжения. Штатная иллюминация котельной становится недоступна. Возникает риск усугубления ситуации из-за невозможности контролировать показания приборов.

Для безопасности монтируется аварийное освещение котельной: несколько ламп, расположенных возле оборудования. Яркость идентична уровню рабочей подсветки, чтобы сотрудники ликвидировали неполадки без использования переносных источников света (фонарей).

Нештатные светильники располагают возле элементов:

• фронт котла;
• пространство между котлами;
• панели управления приборами и котлами;
• вентиляция;
• измерительное оборудование;
• дымососные площадки;
• насосные станции;
• зольные зоны.

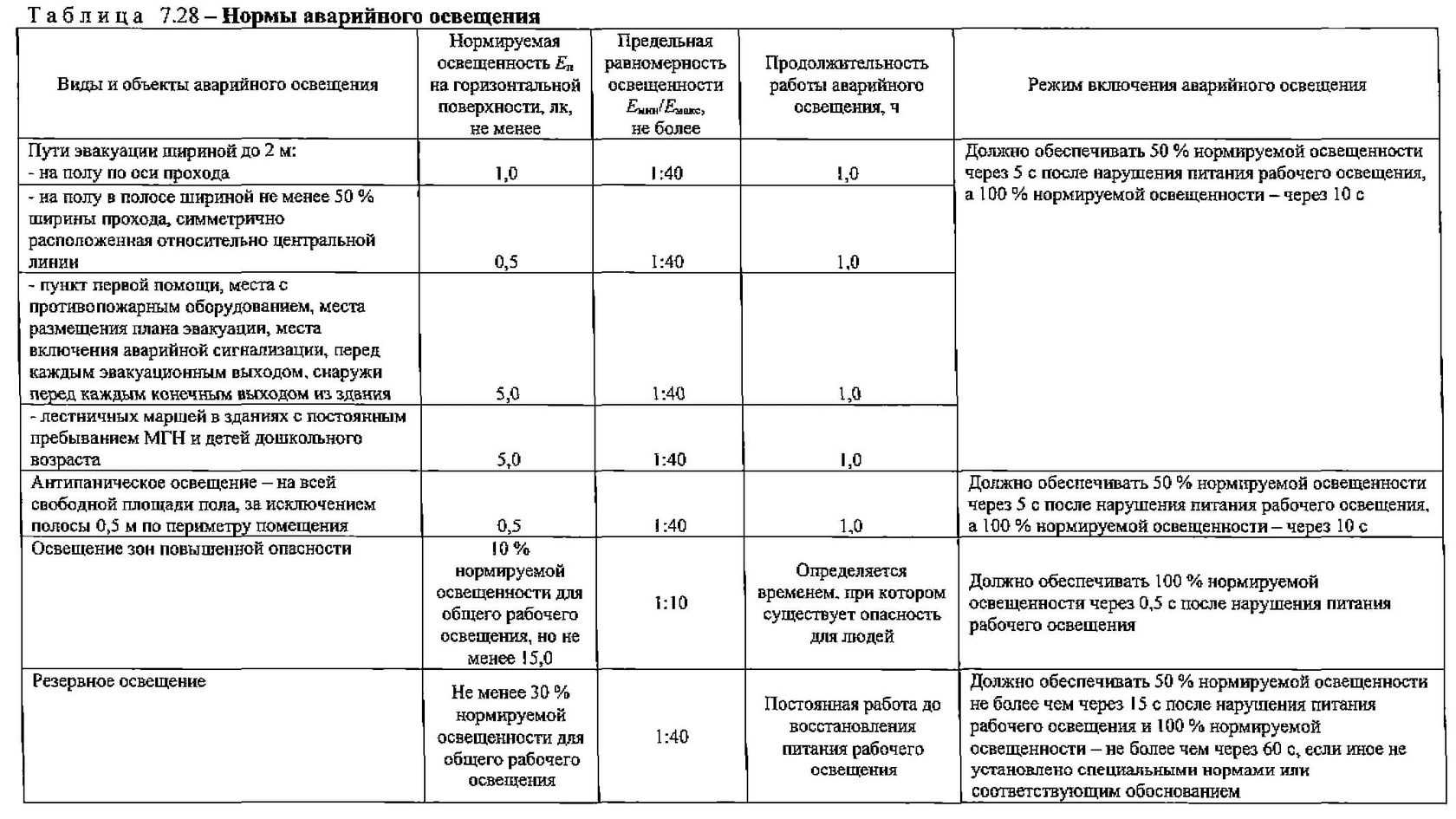

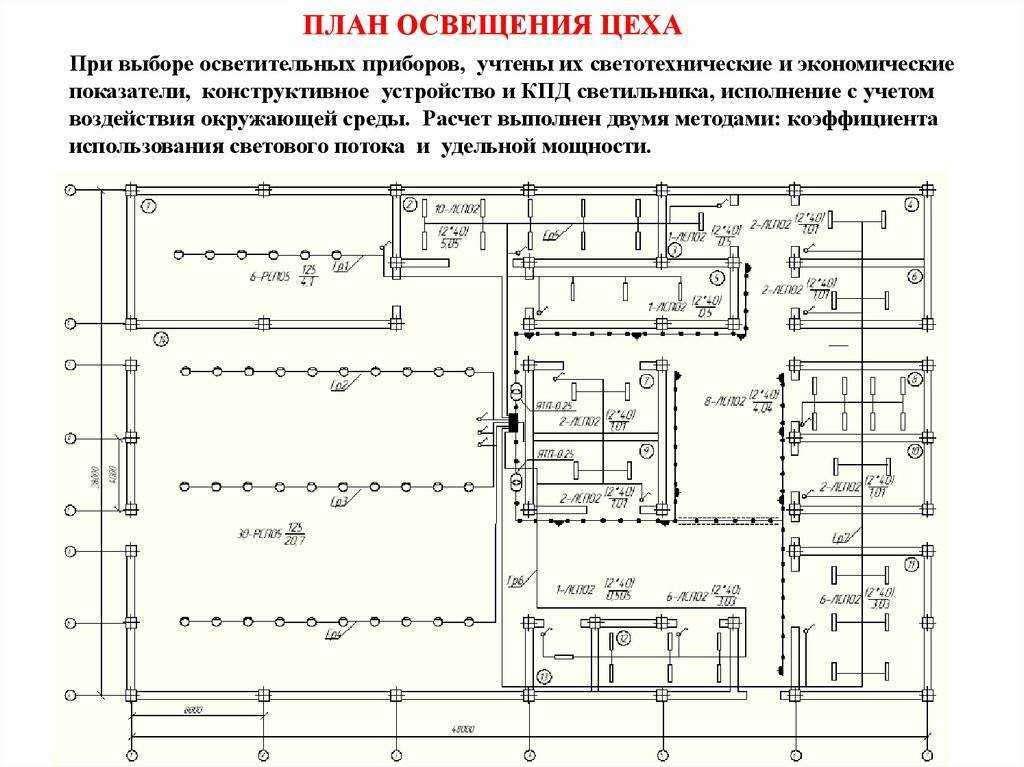

Расчет подсветки

Выделяют два способа расчета мощности подсветки. При внезапном отключении электроснабжения яркость нештатной иллюминации нужна не меньше 5 % от рабочего. Рассчитывается уровень освещения по формуле. Калькуляторы есть в Интернете и доступны для бесплатного использования.

Размещают аварийные светильники между рабочими. Стандартное количество — двенадцать штук, которых хватает для равномерной подсветки рабочих зон и деятельности сотрудников котельной. Предусматривают направление светового потока, идентичное штатным светильникам.

Второй вариант подразумевает неисправность основного освещения. Для расчета используют измененную формулу: определяют удельную мощность ламп при уровне света 7,5 люкса, вычисляют потребляемую мощность, подбирают аналогичные аварийные светильники. В качестве инструментов вычисления используют онлайн-калькулятор.

Освещение в котельной частного дома

Котельная в частном доме — небольшая пристройка, в которой твердотопливный или газовый котел. В помещение делают оконный проем для поступления естественного света. Дополнительное предназначение окна — выход взрывной волны, если котел из-за технической неисправности взорвется или спровоцирует разрыв трубопровода.

В котельной требуется искусственное освещение. Используют энергосберегающие лампы, обеспечивающие интенсивный световой поток и экономящие энергию. Альтернативный вариант — приобретение светодиодных светильников, которые располагают возле панели управления котлом.

Аварийное освещение предусматривается установкой светодиодного светильника с автономным запитыванием через аккумулятор

Предосторожность позволит управлять оборудованием при внезапном отключении электроснабжения, что актуально для частных домовладений, где бывают обрывы линий передач и другие ситуации с отключением электричества

Светильники для аварийной подсветки

Светильник аварийного назначения

Осветительные приборы, которые будут использоваться в котельной в качестве экстренных светильников должны выбираться по принципу, описанному выше. При этом следует знать, что в периодически работающих котельных, по требованиям СНиП, предусматривается наличие хотя бы одной электролампы, сделанной во взрывобезопасном исполнении.

При этом также следует помнить, что такие осветительные приборы должны внешне отличаться от светильников иного назначения. Они могут отличаться по нескольким характеристикам:

• вид;
• окраска;
• знаки.

Такие различия помогут сотрудникам лучше ориентироваться по светильникам в ситуациях, когда общее освещение по каким-либо причинам не функционирует.
В качестве источника света для запасной подсветки могут использовать следующие лампочки:

Светодиодная лампочка

• люминесцентные. Довольно часто применяются в данной ситуации, но имеют некоторые ограничения в работе;
• галогеновые. На данный момент они стали применяться гораздо реже, так как имеют особенность нагреваться в процессе своей работы, что делает их менее приемлемыми источниками света;
• лампы накаливая. Они с каждым годом применяются все меньше, так как значительно уступают более современным лампочкам;
• светодиодные. Это современные источники света, которые по всем техническим характеристиками в разы превосходят остальные варианты. Светодиодные лампы в процессе своей работы не нагреваются, являются полностью пожаробезопасными и экологичными, а также потребляют мало электроэнергии. Поэтому с каждым годом такие источники света применяются все чаще и чаще.

Расчет уровня освещенности для котельной в вопросе создания качественной аварийной подсветки основывается на типе используемого источника света.

Виды освещения

В котельной должно быть представлено освещение трёх типов:

• естественное — проходит через зарешёченное окошко, обеспечивает контроль процесса в дневное время;
• искусственное — создаётся электрическими лампочками, применяется в вечернее время или ночью, при недостаточной видимости — днём, в сочетании с естественным светом;
• аварийное — включается при отказе основной системы освещения, позволяет перекрыть подачу топлива, вызвать помощь, найти дорогу к выходу.

Не допускается использовать в помещении в качестве источников света открытый огонь, масляные лампы, другое пожаро- и взрывоопасное оборудование.

Компания «Индустрия» — производитель светильников, бытовых и со взрывозащитой, обеспечивающих безопасность котельных, работающих на твёрдом, жидком и газообразном топливе.

Пожарный сертификат

Одна из функциональных особенностей некоторых моделей аварийных светильников – пожарное оповещение.

При срабатывании системы пожарного оповещения светильник принимает извещающий сигнал с помощью специального разъема и загорается. Тем самым оповещает о пожаре.

Обязательное условие при эксплуатации светильников пожарного аварийного освещения – это наличие сертификата соответствия (пожарного сертификата) (ФЗ РФ №123). При его отсутствии светильник не имеет функции оповещения.

Пример пожарного сертификата

Одна из задач аварийных светильников – защита от воздействия электрического тока (ТР ТС 004/2011 ст.4).

Типы светильников

По типу электропитания светильники делятся на оборудованные с блоком аварийного питания (БАП) и без него (ГОСТ IЕС 60598-2-22-2012 п.22.3.8).

Светильники без БАП представляют собой обычные, знакомые всем, осветительные приборы (ОП), которые получают резервное питание от генератора электрической энергии и/или аккумуляторной установки.

Аварийные аккумуляторные светильники аварийного освещения со встроенным БАП по режиму работы:

1. непрерывного (постоянного) действия (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.5). Они непрерывно получают питание от одного из 2 источников: основная система аварийного электроснабжения или непосредственно БАП. При отключении основной системы светильник автоматически подключается к блоку аварийного питания.

Преимуществом такого режима работы является простота монтажа схемы и выбора ОП, они не требует специальных навыков подключения и могут использоваться на любых площадках.

Аварийные светильники постоянного включения реализуются на обычных осветительных приборах искусственного освещения, чаще всего это LED аварийные светильники, и не требуют дополнительных проектных и монтаж работ. Для их распознавания на корпус ОП наносится маркировка – красная буква «А».

Минус – высокая стоимость.

Пример аварийного светильника непрерывного (постоянного) действия

ДПА-2101

2. Аварийного (периодического) включения (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.6). От распределительного щита к группе ОП прокладывается data-кабель, по которому передается сигнал при отсутствии напряжения в основной сети. Осветительный прибор автоматически подключается к БАП и загорается.

Плюс такого режима – невысокая стоимость, относительно ОП с БАП. Возможность применения недорогих, низко ресурсных (время их работы от 1 до 3 часов) комплектующих деталей.

Пример аварийного светильника непостоянного действия KL-60

3. Комбинированные (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.7). Конструктивно выполнены из 2 и более ламп, каждая из которых настроена на определенный режим (непрерывный или аварийный).

Принцип работы такого светильника аналогичен схеме питания САО с двумя независимыми источниками света. Например, в нормальном режиме: при питании от основной сети лампа №1 горит, лампа №2 не горит. В аварийном режиме: пропадает напряжение в основной сети и лампы №1,2 автоматически переключаются на БАП, при этом лампа №1 продолжает гореть, а лампа №2 загорается.

Пример комбинированного аварийного светильника ONTEC S M1

Конструкция светильников автономного аварийного освещения напрямую зависит от их функционального назначения (режима работы):

1. Лампы с плафонами накладного монтажа, линейные, модульные и растровые используются в резервных (эвакуационных) светильниках непрерывного (постоянного) действия.

Растровый светильник

2. Точечные лампы и с плафонами устанавливают в эвакуационных светильниках непрерывного (постоянного) или периодического (аварийного) действия.

Точечный светильник

3. Плафоны прямоугольной или дискообразной формы с нанесенной внутри пиктограммой применяются в световых указателях непрерывного и периодического действия.

Пример светового указателя (выход)

Согласно правил (СП 52.13330.2016 п.7.6.2) для реализации САО возможно использование следующих источников света:

Cветодиодная лампа. Высокий показатель светоотдачи, что позволяет использовать аккумуляторы в БАП меньшей ёмкости. Применение аварийного светодиодного светильника выгоднее, чем ламп накаливания.

• Люминесцентная лампа. Условия применения: значение, питающего напряжения (в любом режиме) составляет более 90% от его номинального значения, а температура воздуха в месте установки – более 5°С. Чаще всего применяются для резервного освещения объектов, где основное освещение выполнено с помощью газоразрядных ламп.
• Разрядная лампа высокого давления. Условия применения: минимальное время повторного включения лампы (моментально загорается) независимо от состояния (холодное или горячее). Т.е. даже после её отключения она не требует времени для охлаждения перед последующим включением.
• Лампа накаливания – в случае недопустимости использования других источников света.

Требования

Для производственного помещения и жилой комнаты требуются разные виды светильников. Отличное освещение обеспечивают светодиодные источники света. В качестве их достоинств можно отметить экономичность и высокую концентрацию светового излучения.

Светильники в котельной, согласно ПУЭ, должны обладать повышенной степенью влагозащищенности. Этот показатель не должен быть менее IP-68. В комнатах с отопительными приборами часто происходит испарение жидкости в виде пара, который оседает на лампах и проводке. Оно может вызвать короткое замыкание

Для того чтобы это предотвратить, следует обращать внимание на класс защиты при покупке

В котельных обязательно должен быть источник естественного света. Днем помещение освещается за счет открытых оконных проемов, а вечером – за счет светильников. Искусственный свет нужен для того, чтобы были видны все предметы на рабочем пространстве и на пульте управления.

Санитарные нормы освещенности регулируют близость к котельной комнате других помещений: бытовых или производственных. Кроме того, недопустима влажность выше установленного порога. Обязательными условиями комнаты с присутствующими в ней отопительными приборами являются выведение пара, газов и пыли, а также соблюдение установленных температурных режимов.

Нормы освещенности производственных помещений автобаз, котельных, электропомещений

Современный мир трудно представить без автомобиля. Их число растет с каждым годом, и соответственно открывается все больше и больше специализированных станций техобслуживания, автосервисов, автомоек.

Одним из немаловажных факторов успешной работы авторемонтных мастерских и СТО является организация качественного освещения внутри рабочих помещений. Необходимо ответственно подходить к организации освещения в автосервисах и на автомойках. Правильное освещение способствует более быстрому проведению диагностических работ и более качественному ремонту. Кроме того качественное освещение способно снизить риск получения производственных травм сотрудниками организации.

Нормы освещенности предприятий по обслуживанию автомобилей (автомоек, автосервисов, СТО) регулируются СНиП и СанПиН. Некоторые нормы освещения согласно ВСН 196-83 приведены в таблице ниже:

№	Освещаемые объекты	Освещенность рабочих поверхностей, лк
1	Мойка и уборка автомобилей	150
2	Техническое обслуживание и ремонт автомобилей	200
3	Ежедневное обслуживание автомобилей	75
4	Осмотровые канавы	150
5	Отделения: моторное, агрегатное, механическое, электромеханическое и приборов питания	300
6	Кузнечное, сварочно-жестяницкое и медницкое отделения	200
7	Столярное и обойное отделения	200
8	Ремонт и монтаж шин	200
9	Помещения для хранения автомобилей	20
10	Открытые площадки для хранения автомобилей	5

Ниже приведены некоторые нормы освещенности согласно ВСН 196-83.

Нормы освещения котельных

№	Освещаемые объекты	Освещенность рабочих поверхностей, лк
1	Помещения котлов: площадки обслуживания котлов	100
2	Помещения котлов: площадки и лестницы котлов и экономайзеров, проходы за котлами	10
3	Помещения дымососов, вентиляторов, бункерное отделение	100
4	Конденсационная, химводоочистка, деаэраторная, бойлерная	100
5	Помещения топливоподачи	100
6	Надбункерное помещение	20

Нормы освещения электропомещений

№	Освещаемые объекты	Освещенность рабочих поверхностей, лк
1	Камеры трансформаторов и реакторов	50
2	Помещения распределительных устройств: на фасаде щита при постоянном обслуживании	150
3	Помещения распределительных устройств: на фасаде щита при периодическом обслуживании, задняя сторона щита.	100
4	Помещения статических конденсаторов	100
5	Помещения для аккумуляторов	200
6	Ремонт аккумуляторов	200

Нормы освещения помещений для электрокар и электропогрузчиков

№	Освещаемые объекты	Освещенность рабочих поверхностей, лк
1	Помещения для стоянки и зарядки	50
2	Ремонт электрокар и электропогрузчиков	200
3	Электролитная и дистилляторная	160

Нормы освещения помещений инженерных сетей и прочие технические помещения

№	Освещаемые объекты	Освещенность рабочих поверхностей, лк
1	Помещения для вентиляционного оборудования (кроме кондиционеров)	20
2	Помещения для кондиционеров, насосов, тепловые пункты	75
3	Машинные залы насосных, компрессорные, воздуходувки с постоянным дежурством персонала	150
4	Машинные залы насосных, компрессорные, воздуходувки без постоянного дежурства персонала	100
5	Помещения для инженерных сетей	20

При выборе светильников для освещения предприятий по обслуживанию автомобилей, котельных и помещений инженерных сетей следует обратить внимание на следующие факторы:

• Светильники должны обеспечивать уровень освещения, удовлетворяющий установленным нормам
• Светильники должны быть экономичными и потреблять мало электроэнергии
• Светильники должны быть защищены от попадания пыли и влаги, быть устойчивыми к вибрациям, механическим повреждениям, перепадам напряжения в электросети
• Необходимо обеспечить высокий уровень цветопередачи
• Необходимо минимизировать коэффициент пульсации источников света

Всем этим требованиям отвечают промышленные светодиодные светильники производства «ПКФ «Транском».

Основные преимущества промышленных светильников «ПКФ «Транском»:

• Высокая светоотдача
• Низкое энергопотребление
• Степень защиты IP65, IP67
• Устойчивы к вибрациям, механическим воздействиям
• Устойчивы к перепадам напряжения в электросети
• Индекс цветопередачи Ra>80
• Коэффициент пульсации светового потока менее 1%
• Простота монтажа
• Вариативность способов крепления: на потолок, на стену, на трос
• Длительный срок службы до 100 000 часов
• Гарантия 5 лет

Корпус и светорассеивающий колпак

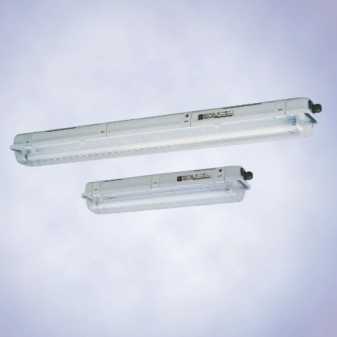

Корпус взрывобезопасного светильника должен быть выполнен из металла. Компания «Индустрия» предлагает алюминиевые модели. Они легче, чем стальные, не корродируют, выдерживают серьёзные механические нагрузки. Камера, в которой располагается источник света, должна быть герметически отделена от внешней среды. Такая конструкция исключит искрение, чрезмерное разогревание опасных смесей, которые могли скопиться в помещении.

Светопропускающий элемент может быть выполнен из поликарбоната. Синтетический материал прочен, обеспечивает требуемую освещённость, выдерживает сильные удары и давление. Вместо поликарбоната можно выбрать светильник для котельной взрывозащищённый с боросиликатным колпаком. В отличие от полимера, стекло не тускнеет при повышении температуры до критических значений.

О чем говорит документация

Все, что касается организации освещения в любом помещении (жилом и нежилом) прописано в нормативной документации, которая называется «Строительные нормы и правила» или сокращенно СНиП. Здесь содержаться нормы и требования касательно любого типа освещения (общего, рабочего, охранного, аварийного и т.д.). Если планируется проводиться расчет уровня освещенности, необходимого для каждого помещения котельной, эти нормы и требования нужно обязательно учитывать. В противном случае расчет окажется неверным, а уровень освещенности будет нести угрозу жизни и здоровью обслуживающего персонала котельной. Согласно этой документации, при организации освещения в котельной имеются следующие нормы и требования:

• схема освещения обязательно должна включать естественный и искусственный тип подсветки;
• естественное освещение должно полноценно организовываться с помощью оконных проемов и давать в течение светового дня требуемый уровень освещенности;
• в вечерние и ночные часы подсветка помещений котельной осуществляется за счет искусственной подсветки – осветительных приборов определенного образца;

Как бы то ни было, в любом случае уровень светоподачи регламентируется СНиП. Здесь имеются нормы и требования, касающиеся организации любой системы подсветки.

Аварийное освещение

Работа котельной часто сопровождается авариями, которые могут возникнуть из-за неполадок оборудования. В результате пожара или повреждения проводки может произойти отключение электроснабжения – штатные светильники в помещении тут же погаснут. А для того чтобы восстановить оборудование после аварии или хотя бы контролировать его, необходимы дополнительные источники света.

Чтобы отопительное оборудование не осталось без света, монтируются аварийные светильники. Рекомендуется размещать их в непосредственной близости от котла и пульта управления. Яркость должна быть довольно насыщенной, иначе в случае аварии ремонтникам понадобятся переносные фонари.

Аварийные источники света положено размещать в следующих местах:

• задняя стенка котла;
• пространство между котлом и стеной;
• пульты управления оборудованием;
• система вентиляции;
• дымососная площадка;
• измерительное оборудование;
• насосные станции;
• зона с твердым топливом.

В качестве аварийной подсветки используют люминесцентные светильники. Они небольшие по размерам, экономичны в использовании и обладают высоким коэффициентом полезного действия. Эти лампы работают от аккумуляторов, благодаря чему они остаются включенными даже в аварийных ситуациях.

Светодиодные лампочки надежны, они не могут взорваться при скачках энергии. Для их работы нужно совсем немного электричества. Многие покупают их из-за бюджетной стоимости, ведь изготовители постоянно совершенствуют технологии, снижая цены.

Аварийные лампочки нужно специальным образом замаркировать, чтобы не спутать их со штатными светильниками. Для этого делают отметки краской или маркером. Если таковых нет под рукой, можно распечатать знаки аварийного света и разместить рядом со светильником.

Аварийные светильники размещают между штатными лампами. Оптимальное количество составляет 12 штук. Этого достаточно для того, чтобы работники котельной видели весь рабочий процесс. Световой поток направляется идентично рабочим светильникам.

Во-первых, он обеспечивает естественное освещение днем. Во-вторых, в случае взрыва или повреждения трубопровода окно послужит отверстием для выхода взрывной волны.

Такую котельную необходимо обеспечить искусственным освещением. Можно купить энергосберегающие лампочки: они обладают высоким коэффициентом использования светового потока и при этом экономят энергию. Второй вариант – светодиодные лампы, которые размещают рядом с панелью управления котлом.

Как организовать правильное освещение котельной. Нюансы и рекомендации

Котельная — обычно небольшое помещение со скудным естественным освещением. В качестве источника тепла промышленные предприятия и хозяева частных домов всё чаще используют газ или жидкие горючие среды. В нормальных условиях взрывоопасные пары не проникают во внешнюю среду и не создают угрозы воспламенения или взрыва, что позволяет использовать в котельных стандартные лампы накаливания, люминесцентные или LED-элементы.

Взрывобезопасные светильники для котельной, согласно ПУЭ, нужны для предпускового освещения помещения. ООО «Индустрия» производит осветительные приборы серий, подходящих для установки в котельных любого типа. Для защиты лампы используется корпус из прессованного или литого металла, возможно питание оборудования от батареи.

Проверка на горючесть

Аварийный ОП соответствует следующим параметрам:

• устойчивость корпуса к высокой температуре до 850 0С (ГОСТ 1ЕС 60598-2-22-2012 п.22.15);
• корпус препятствует дальнейшему распространению огня, т.е. не горит (ГОСТ 1ЕС 60598-1-2072 п.13.3).

Проверка на стойкость к возгоранию проводится заводом-изготовителем (ГОСТ 1ЕС 60598-1-2072 п.13.3.1):

1. под корпус испытательного образца ложится пергамент;
2. к точке корпуса, наиболее подверженной нагреву, прикладывается открытое игольчатое пламя в течение 10 сек;
3. испытательное пламя убирается;
4. в случае горения корпуса оно должно затухнуть в течение 30 сек;
5. капли от плавления корпуса, попадающие на пергамент, не должны вызвать его возгорание.

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

• Минимальный объем — 15 кубометров.
• Высота потолков :
  • при мощности от 30 кВт — 2,5 м;
  • до 30 кВт — от 2,2 м.
• Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
• Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15 кубам добавляется 0,2 м 2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

1. Пристройка должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее 1 метра.
2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.
