Движение по накатанной: выбираем идеальные откатные ворота

Виды откатных ворот Alutech.

Типы заполнений ворот ADS400

В зависимости от выбираемого типа заполнения ворот будет определяться стиль исполнения. Конструкции смогут подойти как для современного дома, так и для классического коттеджа. Наличие широкого ассортимента позволяет создать въездные ворота подобно любому отделочному материалу.

Алютех предлагает богатый выбор цветовых вариантов сэндвич-панелей и даже предлагает воссоздать текстуру дорогостоящей древесины. При этом не будут теряться преимущества, получаемые от стальных ворот. Индивидуальность и престиж гарантированы для домов с подобным решением.

Прочность к ветру и ударам будет сохраняться для любого вида сэндвич-панелей. Преимущество реализуется за счет жесткого полотна, которое имеет повышенную стойкость к деформации. Эластичность сохраняется и при экстремально низких температурах благодаря уплотнителю EPDM.

Сэндвич-панель и штапик соединяет дополнительный утеплитель FRK12, в основе которого заложен полимерный каучук.

При использовании профилей роликовой прокатки также сохраняется устойчивость к ветру и ударам. Возможно это благодаря установленной норме толщины алюминиевой ленты, которой придерживается производитель. Заполняются профили специальной пеной, которая равномерно распределяется по всей площади.

Для сохранения внешнего вида профилей используется покрытие ПУР-ПА, предотвращающее появление царапин, негативное воздействие экстремальных температур, распространение коррозии.

Для создания индивидуального фасада используются профили из алюминия. При помощи профилей различной высоты, ширины и цвета можно воплотить в реальность любые затеи владельца. Шаг профилей, ширина, цветовые решения – все это можно изменять в зависимости от интересов. Алюминиевые профили будут защищены от коррозии благодаря использованию специальных сплавов. Компания Алютех имеет аккредитацию, согласно которой качество алюминиевых сплавов было подтверждено лабораторными испытаниями.

Варианты заполнения ворот профилями

То же самое относится и к лакокрасочному покрытию, испытания проводились в Швейцарии, по итогам чего был выдан сертификат QUALICOAT.

Но кроме дорогостоящих вариантов заполнения в линейке Alutech присутствуют экономичные. Например, профилированный лист, любая древесина или другой листовой материал, на усмотрение заказчика.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

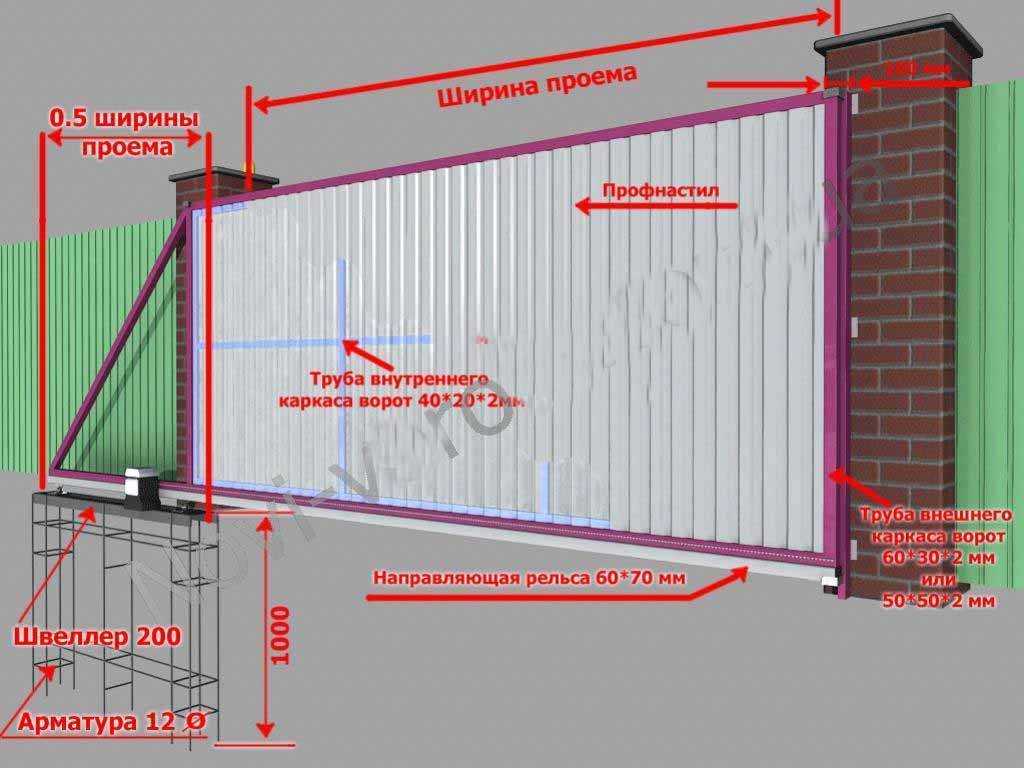

Ворота откатные из профлиста – конструкция ворот

Конструкция полотна ворот представляет собой раму из прямоугольного профиля, которая с одной или с двух сторон зашита стеновым профнастилом. Обычно используется профлист с полимерным защитно-декоративным покрытием, поскольку большая цветовая гамма таких покрытий позволяет гармонично вписать ворота в общий дизайн ограды участка.

Полотно ворот может откатываться как в одну, так и в разные стороны. В этом случае ворота имеют они не одно общее полотно, а две створки, каждая из которых откатывается в свою сторону. Такие ворота часто еще называют раздвижными или сдвижными воротами из профнастила.

Автоматика для откатных ворот Comunello

Преимущества конструкции распашных ворот Alutech

Для создания качественного продукта, компания-производитель Alutech соединила в своих конструкциях следующие преимущества:

• Уникальная конфигурация профилей ADS400, что позволяет покупателю предоставить ассортимент более чем из 20 вариантов распашных ворот, которые отличаются по стоимости и другим параметрам;
• Минимальное воздействие окружающей среды на внешний вид ворот, благодаря полимерному покрытию алюминиевого профиля, который позволяеn конструкции противостоять коррозии и сохранить внешний вид очень долгое время. Качество покрытия подтверждено европейскими сертификатами;
• Высокая надежность конструкции обеспечивается стягивающими уголками итальянской фирмы Montichelli и профилями из алюминия;
• Для крепления створок ворот используются качественные итальянские петли Fapim, которые позволяют регулировать створку ворот в трех плоскостях и предотвращают возможные провисания створок во время эксплуатации, что обычно случается с дешевыми аналогами;
• Третье лицо не сможет взломать ворота из-за наличия скрытого крепежа, что позволяет спрятать все элементы механизма, это также добавляет эстетичности внешнему виду продукта в целом;
• Устранение повреждений, замена заполнителя и многие другие процедуры возможны непосредственно без демонтажа конструкции;
• Ворота способны удерживать тепло, благодаря тепловому замку из слоя полиуретана, который успешно функционирует при самых низких температурах;

Дополнительные опции для откатных ворот

Регулировка рейки откатных ворот

Преимущества откатных ворот Алютех.

Откатные ворота фирмы Алютех имеют массу преимуществ перед подобными изделиями других компаний:

• Любой вариант, от самой маленькой калитки до объемных широких ворот производственного назначения. Потребитель может подобрать комплектацию под свой бюджет.
• Внешний вид конструкции очень привлекателен. Ворота можно вписать в любой архитектурный дизайн улицы, города, самого дома. При этом не видно никаких элементов крепления.
• Никакой коррозии, поскольку изделие выполнено из алюминия. Для производства ворот используется только первичный металл, его прочность в десятки раз больше переработанного.
• Соотношение цена-качество поразительное. По самой низкой стоимости можно приобрести базовую комплектацию откатных ворот высокой прочности.
• Большой срок эксплуатации, который составляет более 20 лет. В течение этого времени можно не беспокоиться о бесперебойности работы устройства.
• Уникальные новейшейшие технологии, благодаря чему изделие отвечает самым высоким требованиям заказчика.
• Все изделия проходят обязательную проверку и сертификацию до реализации. Уверенность в том, что покупатель не получит брака производства. Качество на любом сроке полезного использования.
• Комплектующие и аксессуары производятся исключительно на заводе Алютех, что исключает возможность получения неподходящих деталей или бракованных запасных частей.
• Любое заполнение полотна, в том числе произведенное и по индивидуальному эскизу.
• Профиль рамы совмещен с универсальным профилем шины, из-за чего достигается максимальная прочность изделия.
• Полная бесшумность работы откатных ворот, благодаря двойной опоре с дополнительными роликами, покрытыми специальным раствором. Соседи обязательно оценят данное качество.
• Ворота имеют привлекательный вид благодаря тому, что не видно никаких швов и совмещение.
• Безопасность — самое главное качество. Никто не сможет проникнуть на частную территорию без желания владельца. Кроме того, машину невозможно поцарапать, сдавить и испортить, например из-за сбоя в системе автоматизации. Ворота оборудованы дополнительными фотоэлементами, которые останавливают движение при возникновении помехи.
• Расцветка и дизайн конструкции разнообразные, что обеспечивает возможность подобрать устройство, которое впишется в любой интерьер.

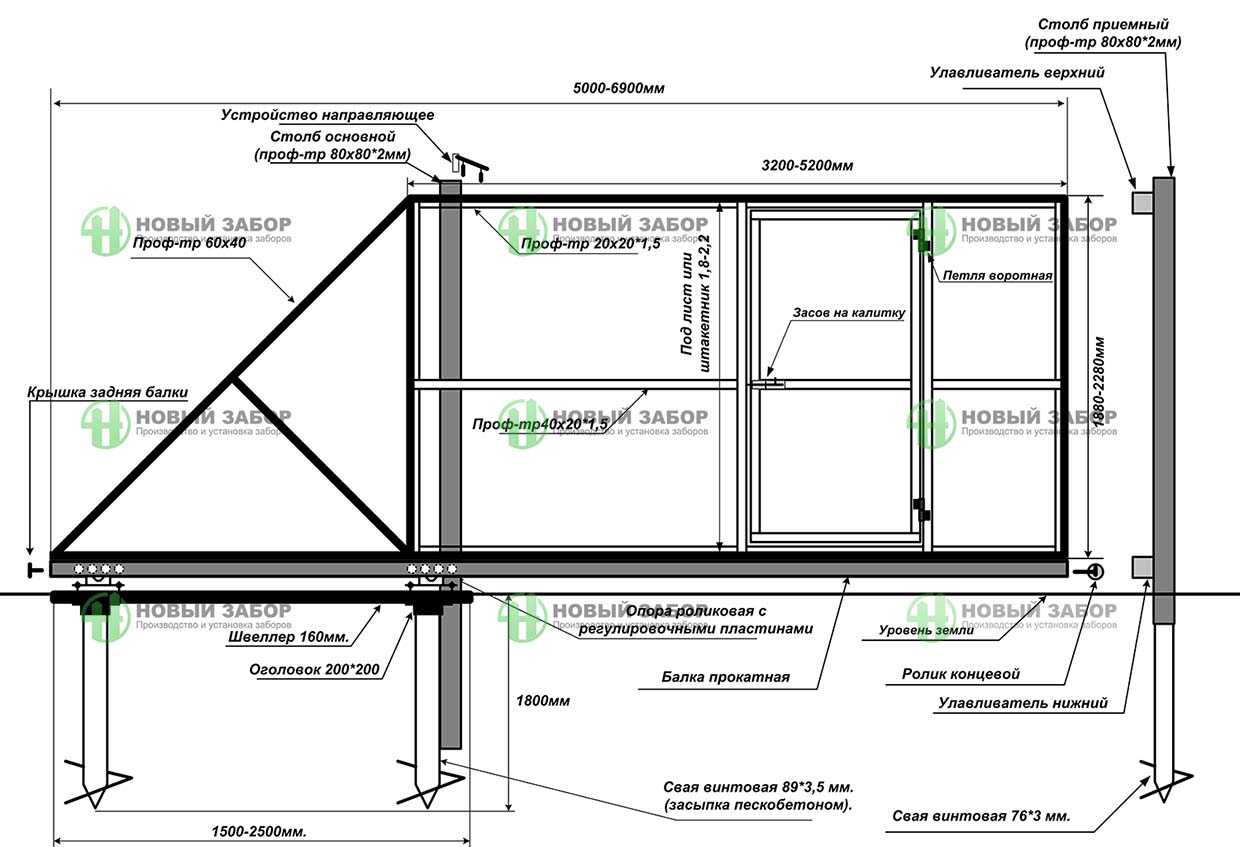

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

• До 400 кг и не шире 4 м;
• До 600 кг и не шире 6 м;
• От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

• Направляющая для установки снизу;
• Скоба с роликовым механизмом для поддерживания;
• Роликовые опоры;
• Подставка для поддержания роликовой платформы;
• Концевые ролики;
• Улавливатели снизу и сверху;
• Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

• Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
• Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
• Поликарбонат – позволит создать легкие ворота;
• Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
• Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
• Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

• Лопата, лом, трамбовка;
• Тары для цемента, песка, щебенки и готового раствора;
• Сварочное оборудование;
• Болгарка;
• Молотки;
• Шуруповерт;
• Ключи;
• Рулетка;
• Карандаш;
• Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

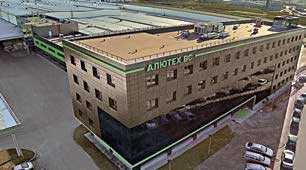

О компании

Компания Alutech является одним из лидеров на рынке по продажам профильных систем и различных ворот. Продукция марки реализуется во многих европейских и других странах мира, включая Россию.

Все предприятия Alutech работают только с современным и высокотехнологичным оборудованием. Оно позволяет компании изготавливать только ту продукцию, которая не только удовлетворит все потребности покупателей, но и будет соответствовать всем стандартам качества и безопасности.

Качество технической продукции контролируется специалистами на каждом этапе производства. Все товары марки сертифицированы, изготавливаются из безопасных для человека и окружающей среды материалов. По статистическим данным компании, системы ворот установлены на миллионах различных объектов более чем в 60 странах по всему земному шару.

Вся продукция Alutech получает массу положительных отзывов не только от обычных клиентов, но и настоящих профессионалов своего дела. Ежегодно качество товаров подтверждается европейскими научно-исследовательскими центрами.

Калитка с плоским порогом

В ассортимент введен новый вид встроенной калитки – с плоским порогом. Новая калитка повышает удобство эксплуатации ворот, обеспечивая беспрепятственный проезд тележек и велосипедов.

		1. Ловители для защиты от провисания створки
	2. Комплект прочных металлических ручек
	3. Алюминиевый профиль порога
	4. Датчик открытой калитки
Рис. 2. Встроенная калитка с плоским порогом

Высота порога калитки составляет всего 20 мм. Профиль порога изготавливается из алюминия и имеет черный цвет.

Рис. 3. Профиль порога новой калитки

Калитка с плоским порогом обладает рядом существенных преимуществ.

1. Широкая область применения. Калитка с плоским порогом доступна для гаражных ворот серии Classic и промышленных ворот серии ProPlus из сэндвич-панелей шириной до 5 м.
2. Расширенная базовая комплектация. В стандартный комплект калитки входят доводчик линейного типа и специальный контакт, блокирующий движение автоматизированных ворот при открытой калитке. Это обеспечивает высокий уровень комфорта и безопасности.
3. Длительный срок службы. Специальные ловители фиксируют створку калитки в закрытом положении и предохраняют ее от провисания;
4. Металлические антивандальные ручки.
5. Привлекательный внешний вид. Вы можете выбрать один из двух вариантов цвета обрамлений калитки: серо-коричневый (близкий к RAL 8019) либо серебристый (A00-D6).
6. Защита помещения от грязи и пыли. Для герметизации проема новой калитки в нижней секции применяется двойная вставка-щетка.

При заказе автоматизированных ворот со встроенной калиткой с плоским порогом рекомендуется оснащать ворота стационарными фотоэлементами.

Чтобы обеспечить долговременную и качественную эксплуатацию калитки с плоским порогом, следует тщательно подготовить проем, в котором будут установлены секционные ворота.

Уверены, что новые продукты позволят нашим партнерам сформировать оптимальное предложение для широкого круга частных или промышленных объектов.

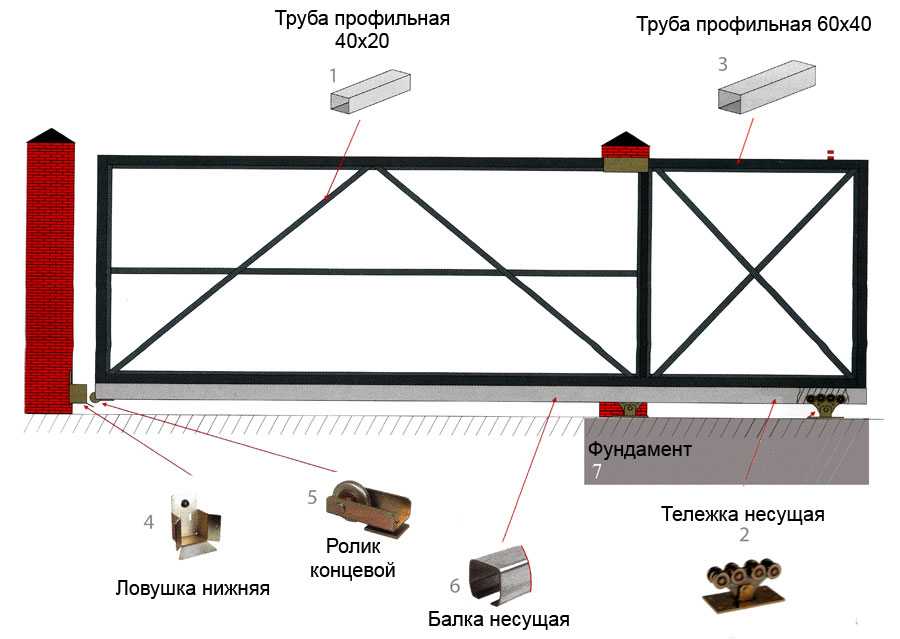

Основные элементы конструкции откатных ворот

Достоинства ворот Алютех

Ворота Алютех являются надежным и долговечным продуктом, благодаря несомненным достоинствам:

• Разнообразие моделей;
• Дизайн под каждого покупателя в отдельности;
• Возможность установки автоматики;
• Продуманное устройство управления;
• Динамичная скорость;
• Превосходные технические характеристики;
• Нетребовательность к условия эксплуатации.
• Долгий срок работы;

Все это позволяет использовать ворота в любых климатических условиях, при этом владелец не будет переживать о сохранности конструкции. Установка Алютех возможна на предприятиях, в домах, гаражах и так далее. Благодаря множеству параметров, которые влияют на стоимость, каждый клиент сможет подобрать тот вариант, который наиболее приемлем для него. Во время эксплуатации ворота будут окупать каждый потраченный рубль своим высоким качеством.

Самостоятельная сборка сдвижной конструкции

Порядок изготовления откатных ворот состоит из нескольких основных этапов:

• Установка опорных столбов;
• Закрепление несущей балки;
• Изготовление и навешивание подвижной рамы;
• Установка фурнитуры;
• Облицовка ворот.

Возведение опорных столбов

Опоры конструкции должны располагаться по обеим сторонам проёма ворот, а также в месте расположения края сдвижного полотна при его открытом положении (вспомогательный столб).

В местах установки пробуриваются или выкапываются шурфы, диаметр которых в два раза больше сечения опорной сваи. Дно ям покрывают и утрамбовывают мелким гравием слоем 70-100mm. Затем в шурф закладывают трубу и выставляют высоту, постепенно подсыпая гравий. Строительным уровнем выверяют вертикальность опоры и закрепляют временными распорками, после чего в щель между трубой и стенками ямы закладывают и утрамбовывают бетонную смесь – цементный раствор с 70%-м наполнителем из гранитного щебня. При последовательной установке опор их высоту соизмеряют, используя водяной уровень.

После окончательного застывания бетона, к верху каждой трубы г-образно приваривают отрезки трубы такого же сечения, что и сами сваи. Таким образом, подготавливая кронштейны для закрепления направляющей балки.

Очень эстетично выглядят боковые столбы проёма ворот, выложенные вокруг сваи декоративным облицовочным кирпичом.

Опорные столбы с направляющей балкой

Если позволяет конструкция ограды, то в качестве третьего (вспомогательного) столба можно использовать опорный столб рамы ограждения.

Установка направляющего рельса

При небольшом весе передвижного полотна и небольшом размере проёма, направляющую балку крепят к кронштейнам опорных столбов. Для усиления жёсткости конструкции и исключения провисания направляющего рельса, к кронштейнам вначале приваривают тавр или швеллер, а уже на нём закрепляют балку.

Согласно проектным условиям подвесных механизмов данного типа, длина направляющего рельса должна составлять две величины горизонтального размера передвижной секции. Стандартная длина направляющих балок 6 м, поэтому для ворот с большой шириной проёма рельс приходится состыковывать из нескольких частей. Для этого свариваемые отрезки скрепляют струбцинами, под которые подкладывают обрезки профильных труб, корректирующие плоскость балки.

Подготовка соединения частей несущей балки

Сборка рамы передвижной секции

Горизонтальный размер откатной секции должен перекрывать проём портала на 150-200mm с каждой стороны. Применяя для контроля прямых углов слесарный угольник, сваривают основную раму, а затем закрепляют на ней вертикальные стойки и поперечины обрешётки.

В переднем нижнему углу передвижной конструкции вкладывают в полость трубы и вваривают концевой ролик. Затем, разделив ширину рамы на равные отрезки, к верхней трубе приваривают металлические пластины-подставки с отверстиями. К ним прикручивают роликовые каретки, оставляя болтовые соединения в не зажатом состоянии. По завершении сборки подвешивают раму, просовывая ролики в направляющую балку.

Установка улавливателей заглушек и направляющих роликов

Для ограничения движения секции и предотвращения загрязнения, на концах несущего рельса наваривают заглушки. В нижней части средней опоры приваривают кронштейн для установки нижних направляющих роликов, которые монтируют с не полностью затянутыми болтовыми соединениями.

Передвинув раму в крайнее закрытое положение, намечают и закрепляют на столбовой опоре нижний и верхний улавливатели, а затем, двигая секцию несколько раз в переднезаднем направлении, добиваются оптимального положения роликовых кареток и направляющих роликов. Добившись плавности хода рамы, окончательно затягивают гайки креплений.

Самодельные нижние направляющие ролики

Облицовка передвижной рамы

Нарезанные по размеру листы профнастила накладывают внахлёст и закрепляют на основных трубах и поперечинах рамы. Наиболее надёжный крепёж профнастила — болты с закруглёнными головками. Их использование исключает нежелательное выкручивание креплений с внешней стороны, а применение в соединениях обыкновенных и гроверных шайб предотвратит возможное самопроизвольное откручивание гаек.

СИСТЕМЫ БЕЗОПАСНОСТИ

Храповая муфта — защита от падения полотна при поломке пружины Стандартная комплектация секционных гаражных ворот включает храповую муфту — систему защиты, блокирующую вал и предотвращающую падение полотна ворот при поломке торсионной пружины.

Нижний роликовый кронштейн с защитой от падения полотна при обрыве троса Стандартный комплект промышленных ворот включает в себя защиту от падения полотна при обрыве троса — специальные механизмы, установленные на нижних роликовых кронштейнах.

Датчик отключения электропривода при поломке пружины Автоматизированные промышленные ворота без дополнительной наценки комплектуются датчиками натяжения тросов, отключающими электропривод при ослаблении или обрыве тросов, а также датчиками, отключающими электропривод при поломке торсионных пружин. Это гарантирует полную безопасность эксплуатации ворот.

Система «пружина в пружине» Использование системы «пружина в пружине» обеспечивает защиту от падения полотна, а также дополнительную защиту от отскока пружин в случае обрыва одной из них.

Стандартная комплектация секционных гаражных ворот включает храповую муфту — систему защиты, блокирующую вал и предотвращающую падение полотна ворот при поломке торсионной пружины.	Храповая муфта — защита от падения полотна при поломке пружины
Стандартный комплект промышленных ворот включает в себя защиту от падения полотна при обрыве троса — специальные механизмы, установленные на нижних роликовых кронштейнах.	Нижний роликовый кронштейн с защитой от падения полотна при обрыве троса
Автоматизированные промышленные ворота без дополнительной наценки комплектуются датчиками натяжения тросов, отключающими электропривод при ослаблении или обрыве тросов, а также датчиками, отключающими электропривод при поломке торсионных пружин. Это гарантирует полную безопасность эксплуатации ворот.	Датчик отключения электропривода при поломке пружины
Использование системы «пружина в пружине» обеспечивает защиту от падения полотна, а также дополнительную защиту от отскока пружин в случае обрыва одной из них.	Система «пружина в пружине»
