Какой выбрать механизм для откатных ворот своими руками? обзор и как сделать и установить роликовые ворота: пошагово +видео

Виды

Разновидности и конструкции откатных ворот предусматривают каретки с роликами. Вид данных элементов определяет каркас, полотно, привод, фундамент, стойки, а также порядок монтажных работ.

Есть несколько вариантов откатных ворот.

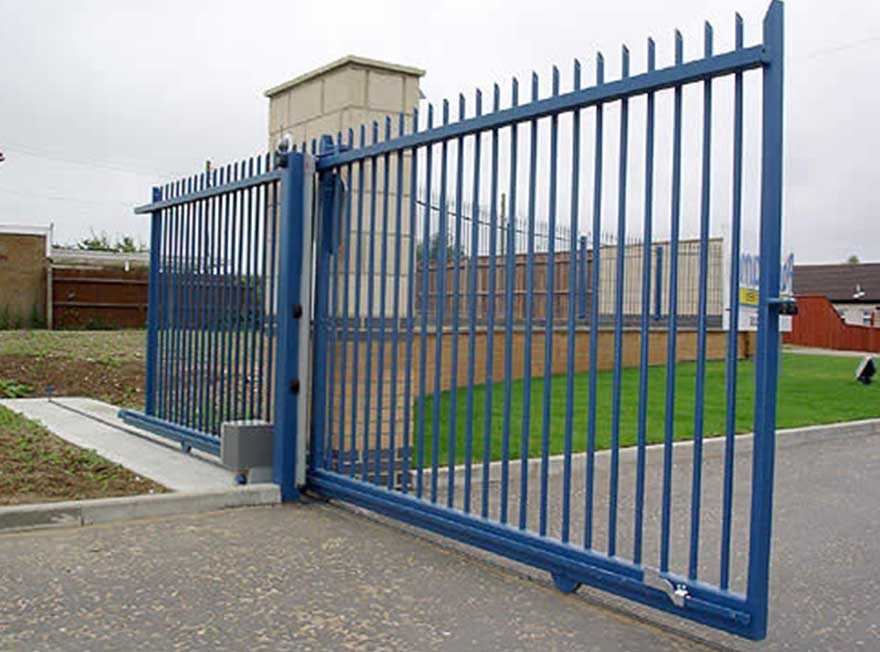

Консольные

У такого вида ворот обычно две каретки с четырьмя парами роликов, по которым движется направляющая балка с прикрепленной к ней несущей деталью. Также она соединена с каркасом и полотном ворот.

Направляющая балка может располагаться в середине полотна или на верхней части каркаса. Это зависит от условий эксплуатации откатных ворот. В открытом положении полотно конструкции заходит в скобу с ограничителями, а затем опирается на фиксирующий элемент.

Подвесные

В таких конструкциях усиленный направляющий профиль опирается на столбы ворот или монтируется в проеме стены гаража, а роликовая система держится на верхней балке. При этом сами ролики располагают по краям и центру каркаса.

С нижней направляющей (рельсом)

В этих вариантах блоки кареток закрепляются на нижней балке каркаса, а ролики двигаются по направляющей балке или рельсу. Такие простые откатные ворота требуют постоянного ухода за контактными поверхностями.

Вопрос-ответ

Как правильно выбираются размеры ворот?

Монтаж откатных ворот осуществляется после расчета параметров, проема в заборе или гараже дома, на даче. Участок для отката определяется с учетом расстояния между столбами ограждения, где будет проезжать транспорт, и коэффициента повышения (1,4). Как результат, получают площадку, которая почти в полтора раза превосходит размер полотна.

Сколько в среднем весит полотно ворот?

Когда создается схема откатных ворот, определяют не только размеры, но и вес конструкции. Это позволяет определить нагрузку на основание, понять, какие комплектующие использовать. Средний вес каркаса – 400 кг. Длина полотна составляет 6 м. Но зависимость массы от размеров не такая уж и строгая, т. к. на параметры влияет и размер труб, толщина металла.

Лучше сделать откатные ворота своими руками или приобрести заводские?

Самостоятельный монтаж дает возможность сократить затраты, т. к. готовое изделие часто стоит довольно дорого. При изготовлении откатных ворот чертежи и схемы составляются самостоятельно, это может привести к появлению ошибок, неточностей. Внешний вид часто страдает из-за отсутствия возможности качественной обработки поверхности, краску приходится наносить валиком, а не установкой для выполнения порошкового окрашивания, как в цеху на заводе.

Хорошо ли когда, калитка встроена непосредственно в полотно?

Конструкция довольно сложная, добавление элементов поспособствует нарушению баланса, приведет к потере скорости движения или снижению качества работы сооружения. Решая, как установить откатные ворота, лучше постараться расположить калитку рядом. Еще одна причина, объясняющая, почему лучше избегать такой комбинации, заключается в увеличении высоты порога. Откатной щит находится на некотором расстоянии от поверхности земли, а значит, придется прилагать усилия, чтобы переступить нижнюю балку с дополнительным выступом сверху.

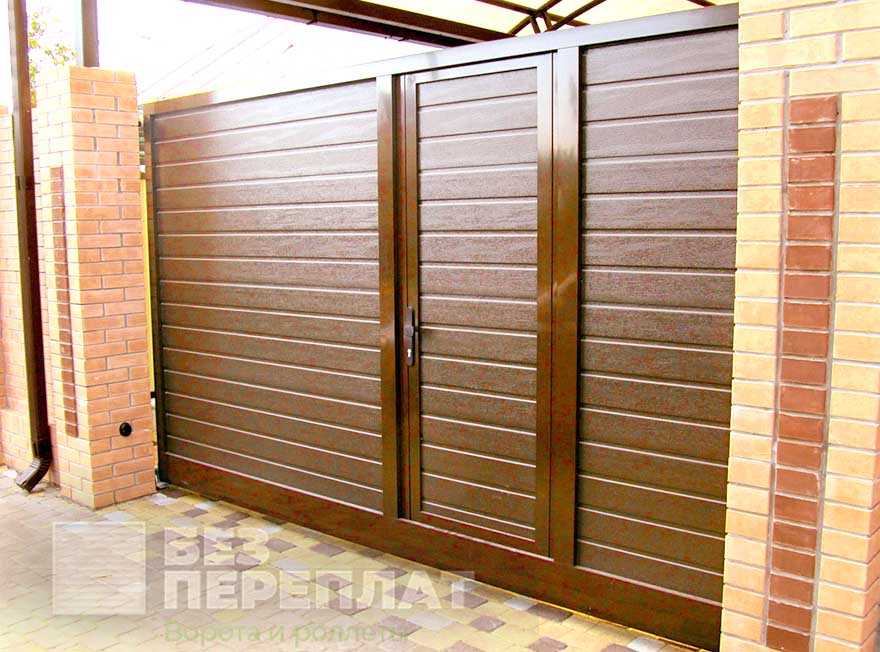

Откатные сдвижные ворота Алютех с калиткой и заполнением из сэндвич-панелей

Как правильно наносить герметик?

Важно правильно выбрать состав, т. к

не все подобные материалы подходят для защиты полотна. Целью применения герметика является обеспечение защиты изделия, чтобы предупредить попадание воды внутрь каркаса, обшитого листовым материалом. Его наносят на тщательно очищенную, обезжиренную и высушенную поверхность. Когда материал застынет, можно переходить к окрашиванию.

Как грамотно выбрать фурнитуру для ворот с откатным механизмом

Выбор комплектующих происходит по следующим принципам:

• комплектация набора фурнитуры зависит от размера ворот;
• при тяжелых воротах лучше брать набор фурнитуры с усиленными подшипниками;
• марка стали должна быть твердой (все выше 08КП);
• толщина металла соответствует весу ворот – чем больше их масса, тем толще будет сталь;
• направляющая рельса должна быть ровной, с четкой геометрией среза;
• неоцинкованная сталь будет дешевле, и ее легче устанавливать;
• выбирают обязательно симметричные ролики, соответствующие направляющей рельсе;
• отдают предпочтение металлическим роликам, поскольку пластиковые быстро изнашиваются;
• идеальным вариантом для откатных ворот является подшипник с металлической обоймой и резинометаллическим пыльником;
• для поддерживающей вертикали кронштейн должен иметь толщину не менее 4 мм, а резиновые ролики прослужат дольше;
• комплект с улавливателем и концевым роликом продлит жизнь откатывающей системы и самых ворот;
• обязательно должен быть верхний уловитель, который надежно зафиксирует створку ворот;
• нельзя пренебрегать заглушкой, поскольку она защитит рельсу от попадания влаги и коррозии.

Неграмотно подобранный комплект фурнитуры для откатных ворот грозит повышенным износом, необходимостью ремонта или даже покупкой новых деталей. Поэтому качественные комплектующие сэкономят не только ваши деньги, но и ваши нервы.

Самые распространенные типы раздвижных конструкций

Чтобы сделать откатные ворота своими руками, необходимо определиться с разновидностью. Все подобные изделия делятся на 2 группы:

• роликовые системы – такие ворота работают на основе роликов, перемещаются по большей части в воздушном пространстве, упор осуществляется только на некоторой доле нижней направляющей;
• сооружения на роликах качения – данная разновидность имеет упор со всех сторон.

На роликовых опорах

Основные элементы — ролики. Они входят в комплектацию всех моделей, т. к. обеспечивают свободное движение. Без роликовой каретки невозможна работа откатных ворот, схема предполагает верхнее и нижнее расположение подвижных элементов. Часто они устанавливаются внизу на направляющей. Но существует еще и модель, оснащенная верхним ограничителем – балкой, с помощью которой дополнительно фиксируется щит. Из-за этого элемента подобные конструкции менее распространены, т. к. приходится подстраиваться под заданную высоту проема.

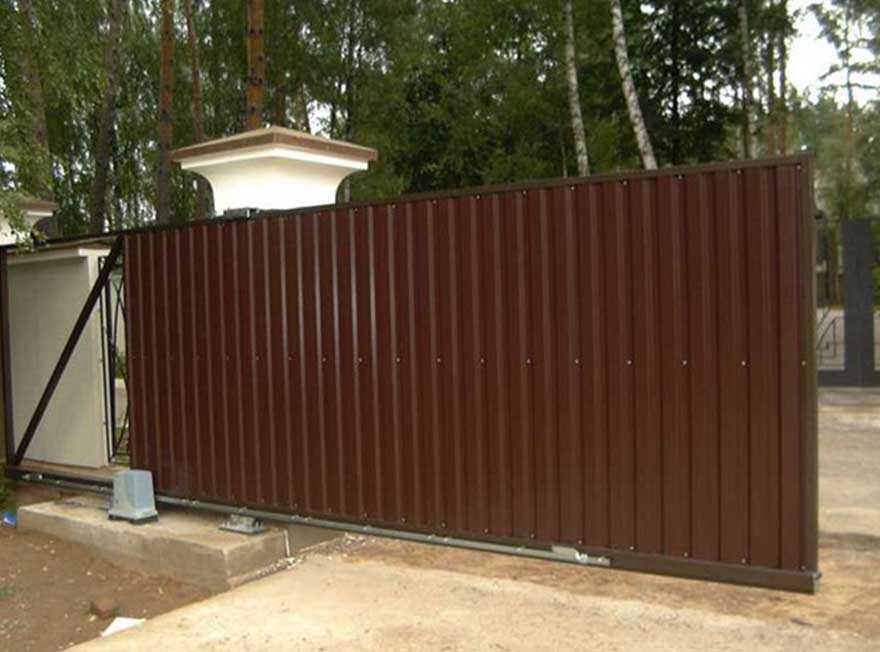

Раздвижные ворота из профнастила на роликовых опорах

На роликах качения

По определению откатные гаражные ворота – это вид изделия, предполагающий наличие роликов, при этом по умолчанию считается, что необходимо использовать только каретки. Но существуют и другие разновидности. Они оснащены и разными видами роликов, в частности – качения. Это означает, что сооружение теперь будет полностью опираться на покрытие участка, т. к. с двух противоположных сторон закреплены ролики разных типов. Такая особенность позволяет сделать щит устойчивее, но вместе с тем создает сложности – при эксплуатации воротного полотна во время непогоды есть вероятность затруднения движения из-за размягчения грунта, попадания под ролики веток, камней и т. д.

Откатные ворота на роликах качения

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4

Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5

Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6

Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7

Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8

Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Вопрос-ответ

Инструкция по установке ворот

Как установить откатные ворота? Краткая инструкция может помочь провести все операции самому. В целом, установка откатных ворот включает такие основные этапы: заливка фундамента, изготовление рамы с консолью, монтаж раздвижной и контролирующей систем.

Инструмент для монтажа.

При установке откатных ворот своими руками следует заранее подготовить следующий инструмент:

• аппарат для сварки;
• болгарка;
• электрическая дрель;
• вибратор для бетона;
• перфоратор;
• лопата;
• шпатель;
• мастерок;
• молоток;
• машина для шлифования;
• ножовка;
• уровень;
• рулетка.

https://youtube.com/watch?v=_4elspwu3qU

Заливка фундамента осуществляется бетоном марки не хуже М300 (на основе портландцемента М400). Раствор заливается слоями с тщательным уплотнением массы (лучше всего использовать вибратор). В верхней части ленты фундамента закладывается (утапливается) швеллер шириной не менее 15 см, к которому крепятся опорные ролики. Он при укладке приваривается к фундаментной арматуре. Горизонтальность швеллера выставляется уровнем, а осевая линия строго соответствует осевой линии отката полотна ворот.

Рама сваривается из плоской трубы размером 5х5 или 6х4 см со стенкой 1,8-2,5 мм. Нижний горизонтальный элемент имеет длину, равную воротному проему и длине консольной части. К нему крепятся 2 вертикальные стойки высотой, аналогичной размеру ворот, а между ними приваривается верхняя горизонтальная труба, т. е. создается прямоугольник воротного каркаса, закрывающего въездной проем. Затем нижний конец соединяется с верхним углом трубой.

Установка откатной системы.

https://youtube.com/watch?v=BUmomxfYS1w

Монтаж откатных ворот на свое место начинается с закрепления закладных профилей на воротные стойки. Обычно применяется плоская труба размером 6х3 см. На закладные элементы с одной стороны крепятся улавливатели. Регулировка ворот при установке заключается в попадании кромки полотна точно в улавливатель за счет согласования с установкой верхнего ограничителя и опорных роликов. Верхний ограничитель закрепляется на противоположной стороне ворот. Опорные ролики монтируются на швеллере через пластины, предусматривающие их регулировку.

Откатные ворота могут вызвать определенные сложности при установке своими руками. Наличие такой конструкции полностью компенсирует потраченные силы и средства за счет своей практичности и привлекательного вида.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

https://youtube.com/watch?v=NlyV7eyRgDg

Подготовительные работы

Чтобы изготовить опорные ролики для откатных ворот, нужно приобрести необходимые составляющие. На надежность и прочность конструкции оказывает непосредственное влияние качество некоторых элементов:

• опор;
• концевика;
• улавливателей створок;
• верхних роликов;
• заглушек;
• рельсов.

Каждая из перечисленных комплектующих имеет свое предназначение. Вся конструкция сможет полноценно функционировать при слаженной деятельности всех элементов.

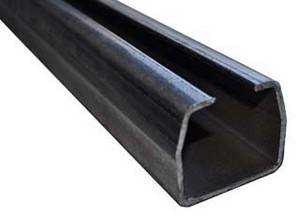

Особое внимание при проектировании следует уделять направляющим рельсам. Последние должны иметь достаточную жесткость. Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы

Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм

Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы. Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм.

Не забываем собрать весь инструмент

Створка всей своей силой давит на роликовые каретки

Именно поэтому при изготовлении роликов, этой части нужно уделить особое внимание. Следует использовать высококачественные подшипники, иначе во время движения створок будет слышен неприятный скрежет. Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя

Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя.

Створки фиксируются благодаря верхним роликам, которые изготавливают из резины. Используемая сталь должна иметь толщину не менее 4 мм. Концевой ролик осуществляет свою деятельность вместе с нижним улавливателем. Последний нужно сделать так, чтобы концевик свободно входил в него. Концевой ролик разгружает основные элементы.

Монтаж заглушек необходимо производить по окончании работ. Они предназначены для защиты направляющих от атмосферных осадков.

Преимущества и недостатки ворот

Откатные конструкции обладают некоторыми преимуществами перед распашными. Есть также и отрицательные стороны.

Основным недостатком изготовления откатных ворот является их высокая стоимость. Непосредственно перед работой необходимо провести подготовку многих частей. Большинство из них нельзя изготовить самостоятельно. Например, электромотор, который характеризуется сложной конструкцией, обязательно должен соответствовать некоторым техническим показателям. Однако некоторые части можно изготовить своими руками. Эта процедура позволит значительно сэкономить бюджет при строительстве.

Еще одним недостатком конструкции является требуемый для открывания створок размер участка. Многие переделывают предыдущие ограждения специально для установки таких ворот. Этот процесс влечет за собой дополнительные затраты.

Не стоит забывать о преимуществах роликовых ворот. Например, одним из плюсов можно считать способность пропуска автотранспорта любой высоты. Если конструкция изготовлена должным образом, она без нареканий прослужит на протяжении 50 тысяч циклов открывания и закрывания. Обшивать ворота можно материалом на свое усмотрение. Зачастую предпочтение отдается поликарбонату, профнастилу или дереву.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

• лопаты: совковая и штыковая;
• бетономешалка;
• сварочное оборудование;
• шуруповерт (клепочник);
• рулетка;
• молоток;
• болгарка;
• маркер.

Варианты крепления каретки

Каретку с роликами крепят разными способами – установкой на анкеры, на шпильки и приваркой к закладным полосам.

• Анкеры устанавливаются как можно точнее.
• Отверстия в опорной плите делают больше для возможной регулировки.
• Шпильки ставят в закладные плиты после разметки с опорой каретки и нарезки резьбы под них.

Установка на анкеры и шпильки предоставляет возможность замены каретки в случае необходимости, хотя процесс последующей регулировки может занимать довольно много времени.

Приварку опорной плиты каретки нужно делать после всех выверок. Производить данные работы следует в удобных для сварных работ местах, а также на участках вырезки, если это необходимо.

Мастерам-любителям соединение каретки с фундаментной опорой рекомендуется выполнять сваркой. Если же вы ставите промышленную каретку с роликами, то лучше присоединять ее шпильками.

Последовательность монтажа:

• К готовому каркасу ворот присоединяется (сварка) направляющая балка.
• Регулируем положение каретки с роликами, под опоры устанавливаем регулировочные элементы.
• Готовую конструкцию надеваем на ролики опорной каретки..

• Ставим концевой ролик и скобу-ограничитель от боковых колебаний.
• Проверяем плавность движения всей конструкции, уровень шума.
• Монтируем (сварка) улавливающие порталы.
• Контролируем правильность выполнения установки всех узлов.

Полезные советы профессионалов

Решая вопрос установки откатных ворот, постарайтесь использовать больше деталей и блоков промышленного изготовления. Готовые роликовые каретки многих известных брендов прослужат безотказно многие годы.

Выверку всех размеров, установку кареток и направляющих балок доверьте опытным мастерам. К обслуживанию ворот надо относиться внимательно, сделать профилактику регулярным занятием. Это значительно увеличит межремонтный период.

При установке самодельных откатных ворот надо владеть хорошими навыками сварщика и строителя, а также уметь разбираться в чертежах. Если у вас есть уверенность в своих силах и знакомые специалисты, то смело начинайте работу.

Установку ворот своими руками смотрите ниже в видео.

Подготовка к созданию роликов

Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:

• верхние ролики;
• роликовые опоры;
• заглушки;
• концевой ролик;
• рельс;
• улавливатели створки.

Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.

Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью

Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.

Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм

На роликовые каретки приходится вся нагрузка от створки

Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества

Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.

При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.

Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.

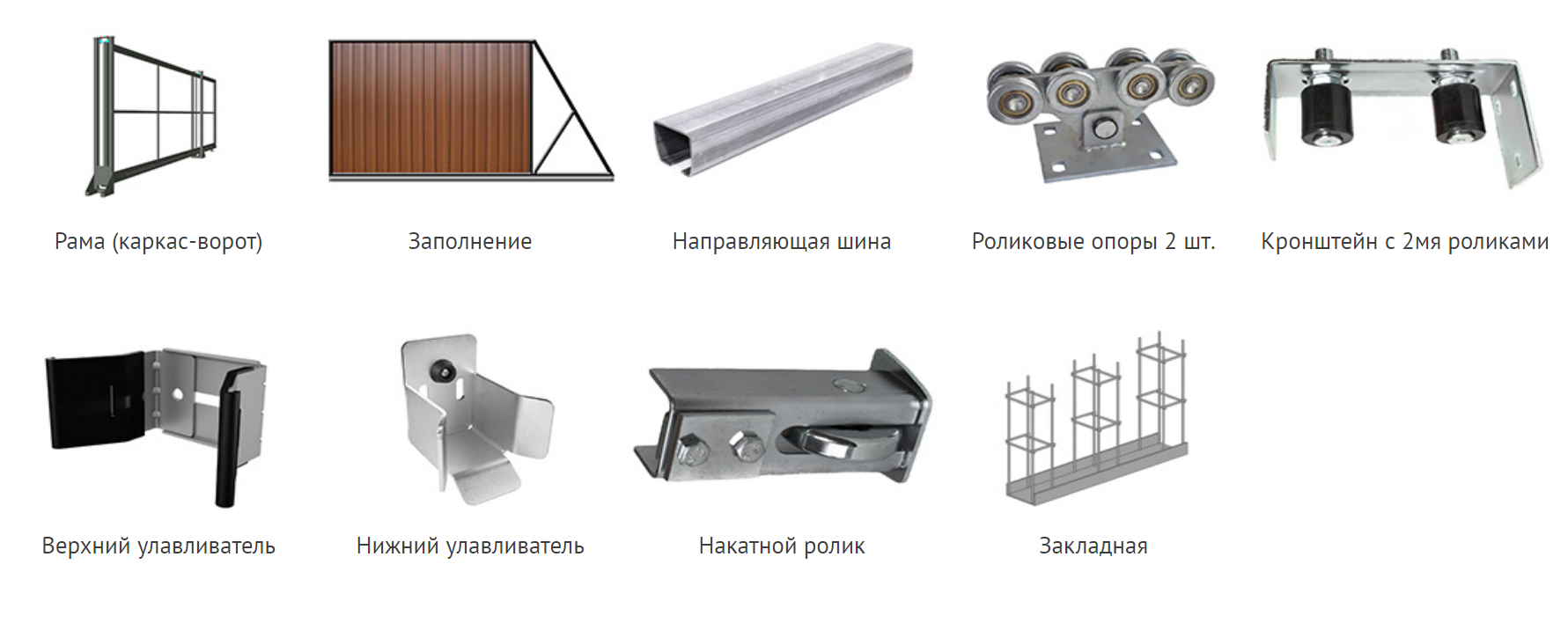

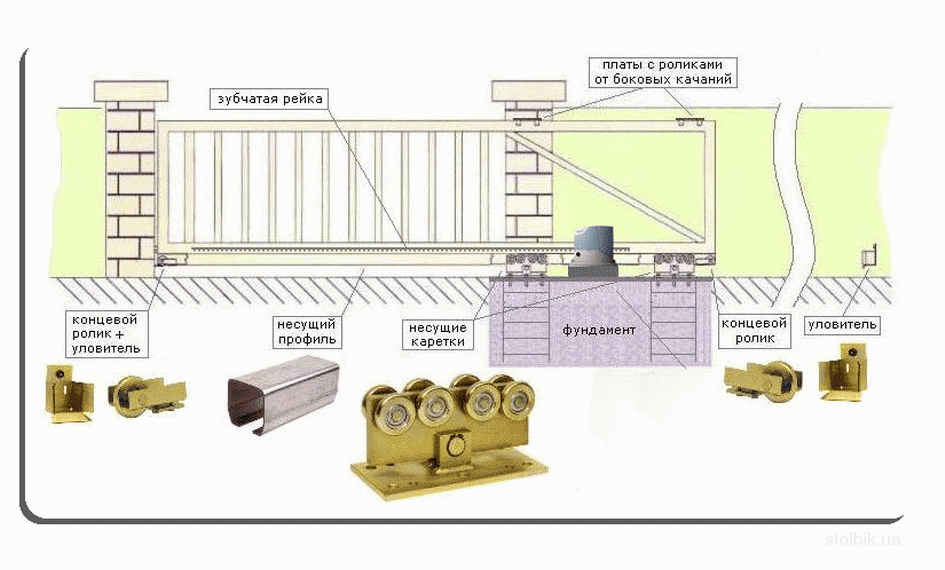

Устройство откатных ворот

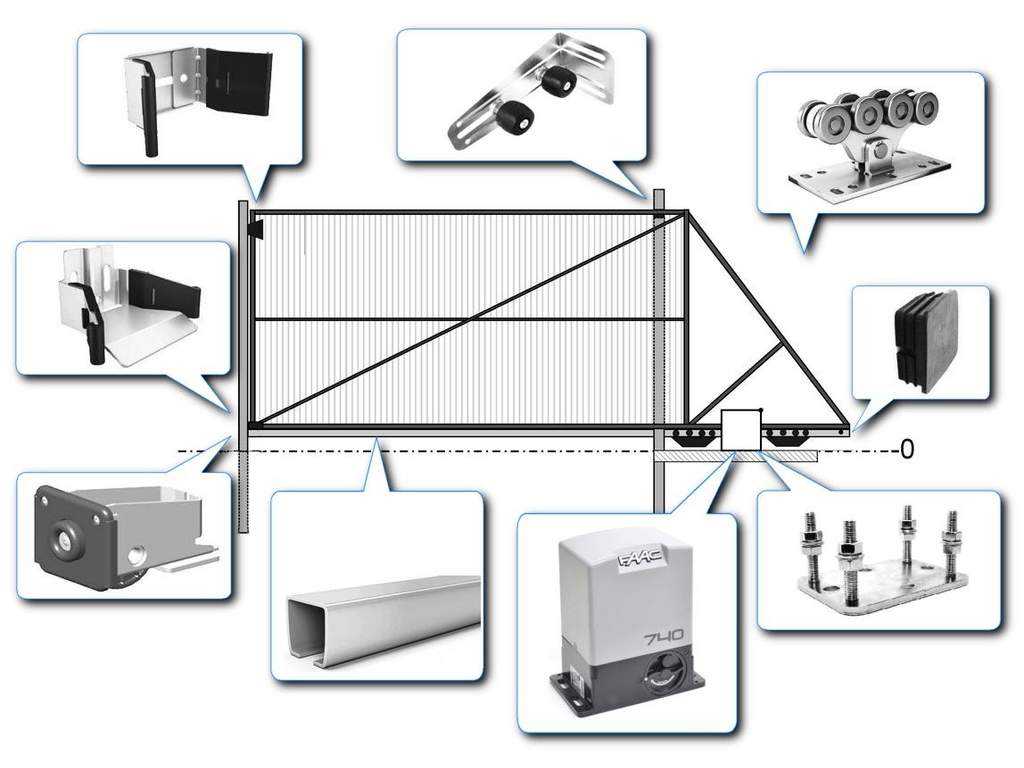

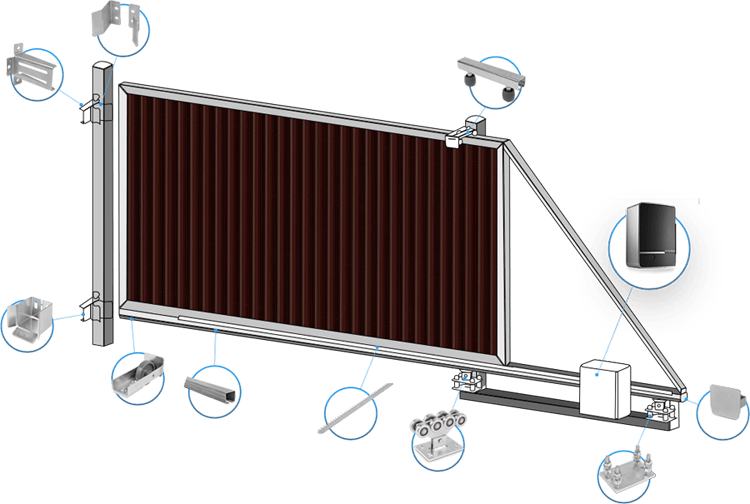

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

1. Каркас для откатного полотна.

Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

Полотно для передвижения.

Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

Несущая балка для ворот.

Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.

Ролики для перемещения полотна.

Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

Фундамент.

Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

Держатели, препятствующие раскачиванию ворот.

Автоматические элементы и зубчатая рейка.

Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

Особенности проектирования конструкции

Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.

Размеры полотна

Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.

При расчетах следует учесть:

• Габариты машины, которая будет проезжать в проем;
• Угол ее въезда;
• Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.

Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.

В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.

Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться

Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.

При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.

Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.

Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.

Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.

Чертежи и схемы

Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.

Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.

Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.

Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.

Как делается каркасно-монолитный фундамент под откатные ворота

Конструктивные особенности каретки

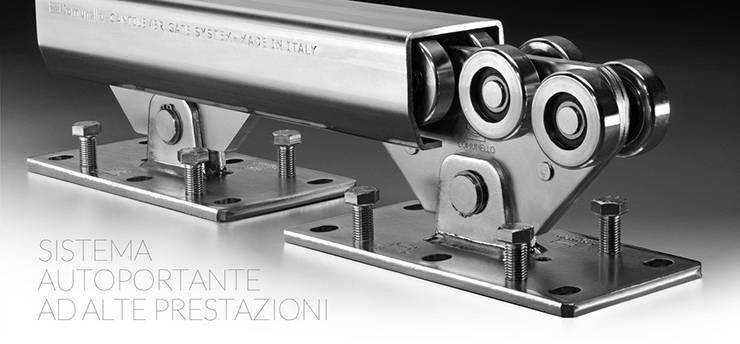

Каретка монтируется на плите, которая через технологические отверстия крепится к фундаменту ворот. На кронштейне (типа коромысла) установлены от 6 до 8 роликов, соединенных попарно. Расположение этих деталей позволяет каретке иметь постоянный контакт с внутренней поверхностью направляющих балок. Смазка подшипников роликов должна обеспечивать плавное скольжение при любых температурах.

Размеры основания каретки могут быть разными. Все зависит от возможностей ее крепления к фундаменту (через анкеры или приваркой к стальным закладным в фундаменте) после всех выверок и регулировок положения основных деталей конструкции. Технологические отверстия каретки позволяют регулировать ее положение.

Для чего нужны?

Если упростить представление о механизме откатных ворот, можно сравнить его с поездом. В роли направляющих выступают рельсы, а ролики играют роль колесных пар. В случае с воротами рельс задает направление движения. Процесс движения полотна осуществляется роликами.

Конструкции могут различаться прочностными характеристиками. Максимальная нагрузка приходится на опорные ролики, которые передвигаются по направляющему рельсу. Металл этой части ворот должен быть особо прочным. Стальные колесики производятся на высокоточном оборудовании.

Верхние ролики играют роль фиксаторов, лучшим материалом для них является резина. Пластиковые ролики для этой цели подходят меньше, но их использование также допускается.

Верхние уловители принимают на себя нагрузку накатного концевика. Благодаря этой детали створка раздвижных ворот попадает в назначенную точку даже при неблагоприятных погодных условиях.

Концевые ролики слегка снимают нагрузку с опорной части. Концевик работает совместно с улавливателем. Для защиты этой части конструкции от дождя и снега устанавливаются заглушки. Это исключает провисание полотна за счет фиксирования его состояния.

В качестве добавочной опоры применяются накатные ролики. Они также снабжаются заглушкой. Эта деталь вращается по всей длине полотна. Она обеспечивает равномерное распределение нагрузки и предотвращает деформацию оси.

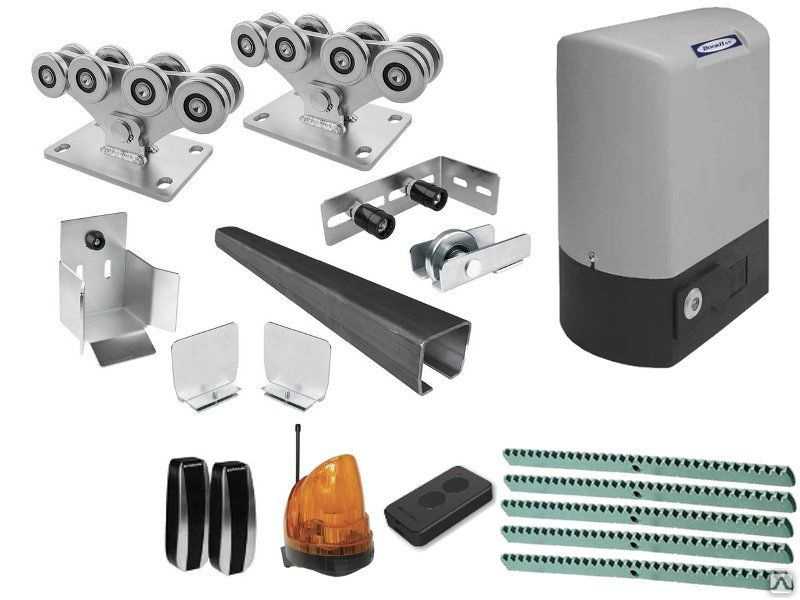

Стоит отметить, что роликовые системы различаются в зависимости от типа откатных ворот. Разные комплекты фурнитуры включают различные ролики. В продаже имеются готовые наборы для легких, средних и тяжелых ворот.

Наибольшее распространение получили легкие конструкции, рассчитанные на вес до 500 кг. Такими вариациями вы можете закрыть пролет длиной до 4,5 метров. При большей массе и длине полотна стоит покупать другие наборы, включающие дополнительные элементы.

Каждый комплект играет существенную роль в эксплуатационных свойствах конструкции. Даже самая мельчайшая деталь обеспечивает надежность фиксации и мягкость открывания/закрывания.
