Парник «бабочка»: идеальный парник для маленького дачного участка

Описание модели

Виды парников с открывающимся верхом

Видов парников со съёмными крышами много. Перед покупкой не помешает ознакомиться с тем, какими они бывают. Это поможет выбрать удачный и практичный вариант.

Для изготовления арочных видов крыш всегда применяют поликарбонаты — по причине их гибкости, прочности и надёжности. Они хорошо пропускают свет, а полукруглая форма арки не позволяет конденсату скапливаться внутри помещения. Сборка арочных крыш проста, они выглядят привлекательно с точки зрения эстетики.

Также существуют прочные крыши двускатного типа. Они выдерживают большие нагрузки. В парнике с двускатной крышей можно выращивать и высокие, и низкие растения. Такая конструкция позволит оснастить помещение системой вентиляции, но стоить это будет на порядок дороже. Устанавливать её сложнее, чем арку. Что касается односкатных конструкций — это самый неудачный вариант из всех возможных. Поскольку они примыкают к стенам, солнечного света внутрь поступает мало, а на крыше постоянно скапливается снег.

Информация!

Парник с арочной крышей не предназначен для высоких растений.

Можно оборудовать на участке парник с треугольной крышей в виде купола. Благодаря элементам в форме треугольников в помещении всегда достаточно тепла и света. Треугольная крыша может быть полностью открыта либо сдвинута в любую сторону.

Это интересно!

Одна из разновидностей арочных конструкций — «капелька». Она названа так потому, что при монтаже все грани элементов под наклоном сводятся вверх.

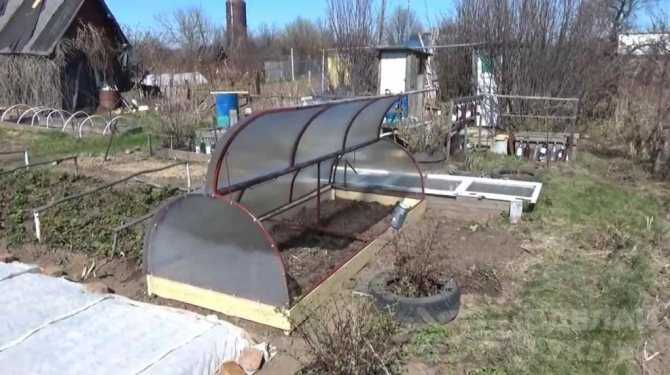

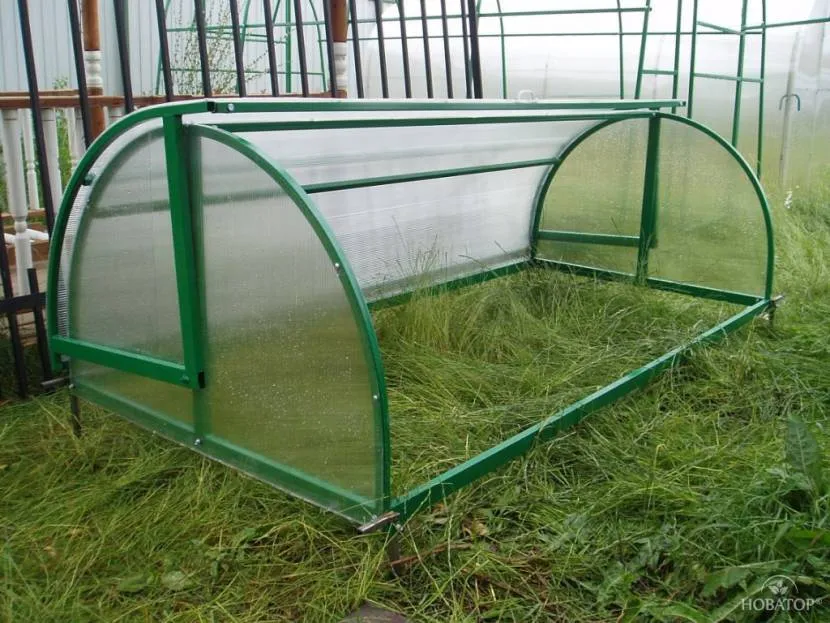

Инструкция по сборке парника-хлебницы

Крыша парника — «хлебницы» может быть одно- или двухстворчатой. Створки можно сдвигать и вверх, и назад. Подвижные элементы парника крепят шарнирами, а обшивают его поликарбонатными листами. Их толщина составляет 4 мм. Каркас делают из металлического профиля. Это прочная труба, имеющая сечение 20х20. Для сборки «хлебницы» нужно выполнить ряд последовательных шагов:

• распаковать торцы (они выглядят в виде арок со стойкой по вертикали в центре);
• снять плёнку;
• понять, где находится защитное покрытие;
• установить лист ПК на торце;
• прикрепить его на профиль саморезами;
• обрезать лист, ориентируясь на периметр торца;
• собрать каркас из горизонтальных стяжек и торцов;
• закрыть концы профиля заглушками из пластмассы;
• собрать створку;
• закрепить её на каркас (для этого понадобится подвижный механизм);
• проверить работу створки;
• сделать ручку.

Осталось приделать к каркасу фиксирующие стойки, чтобы его не унесло ветром, прочно забив их в землю.

Совет!

Вместо саморезов можно использовать термические шайбы. Это предотвратит деформацию обшивки в жаркую погоду.

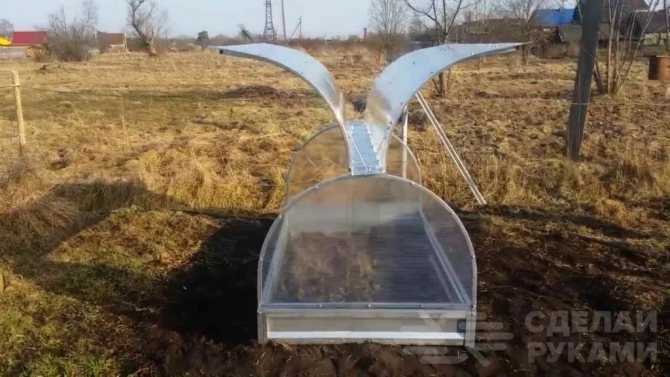

Инструкция по сборке парника-бабочки

В отличие от «хлебницы», «бабочка» имеет откидные, а не раздвижные створки. Собрать её несложно. Надо распаковать комплект, определив, где находится защитное покрытие, а дальше придерживаться такого алгоритма действий:

• собрать первый торец;
• собрать откидные крышки;
• соединить стяжки и торцы болтами или сваркой;
• зафиксировать крышки откидными петлями (по две на каждую);
• приделать фиксирующие стойки для створок;
• приложить лист ПК к торцу, зафиксировать дюбелями и обрезать край;
• также собрать второй торец;
• положить наверх лист ПК;
• прикрепить его к каркасу и крышкам;
• прорезать обшивку откидных стоек;
• приделать ручку к каждой из створок;
• установить парник в землю.

Рекомендация!

Торцы парника можно проклеить внизу и вверху герметизирующей и перфорирующей лентой. Это поможет сделать его ещё прочнее.

Инструкция по сборке бельгийского парника

Бельгийский парник удобен тем, что у него отсутствуют гнутые и круглые элементы. Его можно собрать очень быстро, а при установке пользоваться обычной инструкцией:

• нарезать профиль с учётом исходных размеров;
• собрать прямоугольный каркас;
• прикрепить стойки к основе конструкции;
• установить между ними элементы, похожие на стропила;
• собрать крышку;
• прикрепить её петлями к каркасу;
• сделать фиксаторы для крышки;
• приложить поликарбонатный лист к торцу;
• закрепить саморезами его обшивку;
• обрезать лист по периметру;
• то же самое сделать с другими стенами;
• установить парник в землю.

Самостоятельная постройка парника

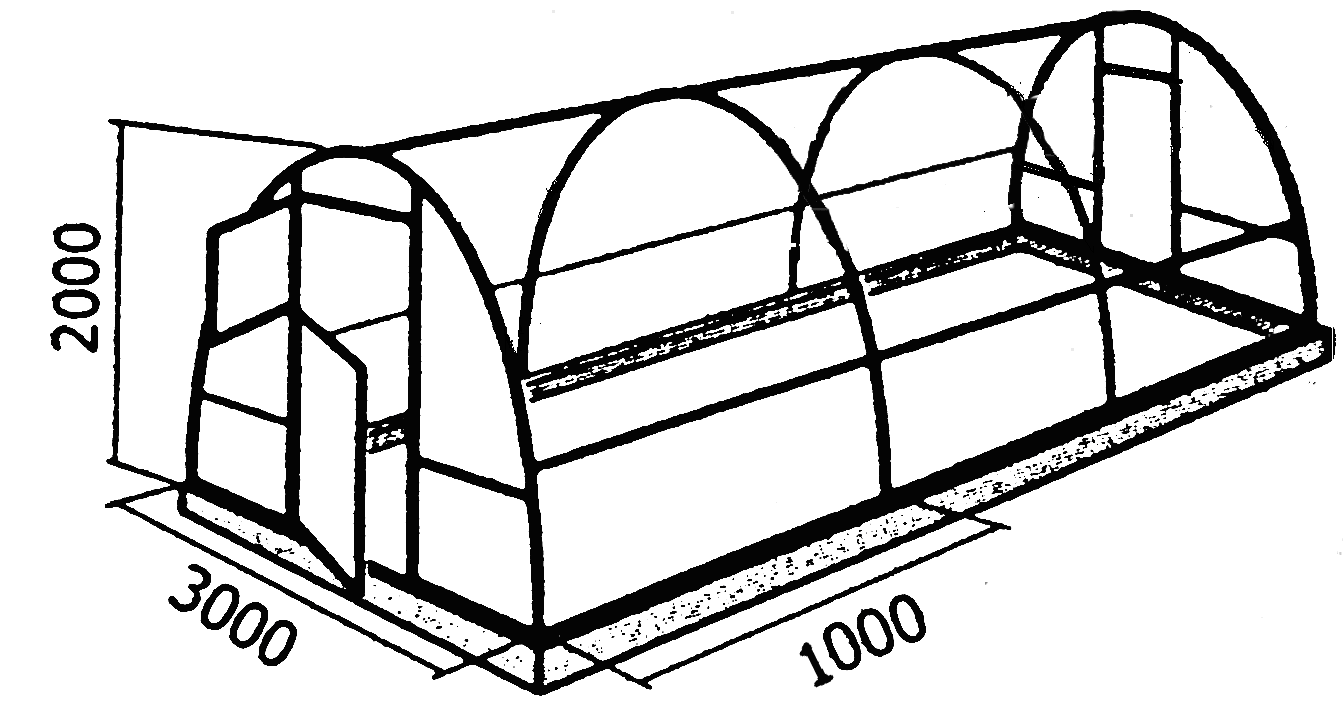

Для постройки укрытия понадобится чертеж с точной разметкой. Заранее готовят необходимые материалы и инструменты. Для сборки каркаса берут трубы ПВХ либо металлические профилированные. Также можно собирать его из деревянных брусков. В последнем случае каркас получается слишком громоздким и нуждается в постоянном уходе. Поэтому дерево для сооружения парника-хлебница применяют очень редко.

Более удобной, легкой и крепкой получается конструкция из металлических труб с размером стенок 20 мм и толщиной металла 1,5 мм. Чтобы получился качественный каркас, нужны специальные инструменты: сварочный аппарат и трубогиб. Также потребуются некоторые навыки владения такими инструментами.

Можно сделать каркас укрытия из труб ПВХ. Тогда он будет менее жестким. Если выбран неверный диаметр труб, укрытие теряет устойчивость, перекашивается. Если стенки труб очень толстые, они недостаточно хорошо сгибаются и сохраняют остаточное напряжение.

Подготовка участка

Поставить небольшое укрытие можно на любом понравившемся участке, но лучше выбрать для этого освещенное место, куда не падает тень от построек и деревьев

Важно учитывать направление сторон света. Лучше поставить сооружение так, чтобы одна сторона его выходила на юг

Тогда растения получат максимальное освещение, будет возможность его регулировки.

Фундамент

Хотя конструкция укрытия легкая, рекомендуется для нее устанавливать небольшой фундамент. Для этого на выбранном участке размечают с помощью кольев и натянутой веревки очертания будущего основания по размеру парника. Затем выкапывают по разметке траншею глубиной в штык лопаты. Ширина ее равняется ширине лопаты.

На дно полученной канавы укладывают слой песка, а на него устанавливают брус. Предварительно деревянные детали нужно обмотать рубероидом и обработать специальной пропиткой для предупреждения гниения. Оставшееся пространство между брусом и стенкой канавы засыпают щебнем.

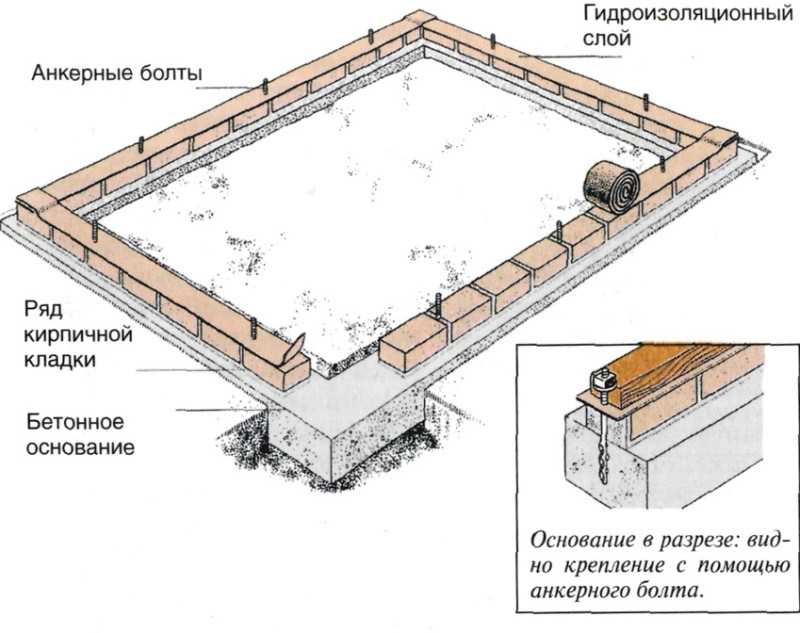

Важно!Вместо деревянного бруса можно сделать основание из кирпичей. При этом совсем необязательно скреплять их цементным раствором.

Сборка каркаса

Чтобы построить укрытие, поднимающееся с одной стороны, потребуется:

• труба из металлического профиля;
• материалы для крепежа: шарниры, болты и кровельные саморезы;
• листы поликарбоната;
• краска для металлических поверхностей.

Последовательность действий для изготовления парника:

1. Трубогибом делают две дуги для подвижной створки длиной по 1 м. Для неподвижных торцевых частей делают дуги длиной по 1,6 м.
2. На торцевых деталях находят середину и отмечают ее маркером.
3. С помощью сварки собирают нижнюю часть конструкции. Для этого соединяют в прямоугольник 2 трубы длиной по 3,96 м и две заготовки по 1 м.
4. Соединяют получившуюся рамку с боковыми частями сваркой и отмечают центры.
5. По отметкам приваривают торцевые стойки, оставляя отверстие для шарнирного механизма снаружи.
6. К верхним отмеченным точкам на торцевых деталях приваривают горизонтальную стяжку длиной 3,96 м.

https://youtube.com/watch?v=nhVcAFrCzMI

Створки

К оставшимся боковым дугам приваривают 2 поперечные стяжки длиной по 4 м. Затем при помощи сварки соединяют полученный каркас с осевыми планками. В нижней части их обрезают под острым углом и сваривают друг с другом.

Изнутри на осевых планках высверливают отверстие для шарнирного механизма. На торцевых стойках основного каркаса устанавливают шарнирные механизмы и вешают движущуюся деталь. Затем проверяют, как она работает. В завершение окрашивают каркас.

Важно!Перед сваркой всех элементов проверяют уровнем, насколько ровно соединены детали.

Обшивка

Листы поликарбоната прикрепляют при помощи саморезов сначала к торцевым частям и боковинам подвижной створки. Излишки по краю срезают строительным ножом. Затем прикрепляют обшивку к основной и подвижной частям. Сначала саморезами прикручивают поликарбонатные листы в нижней части. Потом заворачивают аккуратно лист наверх и прикрепляют по бокам и сверху. Лишние выступающие части листа также срезают.

В завершение прикручивают к открывающейся створке ручку. Собранный парник размещают на подготовленный заранее фундамент.

Парник Хлебница своими руками: чертежи, размеры, инструкция для изготовления

Сборка теплицы-хлебницы

На первом этапе собирают каркас теплицы. Для этого по размерам нарезают и гнут профильную трубу. Подготовленные металлические элементы соединяют двумя способами:

• Если есть сварочный аппарат, детали сваривают в два приема: сначала нижнюю раму, затем торцевые детали и верхнюю раму.
• Собирают на болты. Для этого на деталях из профильной трубы просверливают монтажные отверстия, отступив от края на 1 см. Затем в нужном порядке соединяют профильные трубы на болты.

После сборки на каркас наносят антикоррозийное средство (в случае деревянной конструкции – антисептик). Пока лак или краска будет сохнуть, выполняют следующие операции:

Раскраивают поликарбонат. Отмерять и нарезать пластик удобно на ровной поверхности. Резать лучше всего при помощи циркулярной пилы, подойдет электролобзик или острый нож. Когда детали готовы, на них выполняют разметку, а торцы изолируют заглушками.

Для корпуса важна надежность и герметичностьИсточник remoo.ru

О сборке парника на деревянной раме в следующем видео:

• Фиксируют поликарбонат на каркасе. Полимерные части укладывают на каркас, сверлят отверстия и закрепляют, используя саморезы и уплотнительные термошайбы (универсальные крепления для сотового поликарбоната). Торцы соединяют профилями. Чтобы добиться герметичности, стыки обрабатывают силиконовым герметиком.
• Собирают подвижные детали (створки). Они имеют вид треугольников, одна сторона которых выполнена в виде дуги. Створки крепятся к раме вершиной треугольника (противоположной дуге); для фиксации используются шарниры.
• Проводят тест. Подвижные секции несколько раз открывают и закрывают, чтобы удостовериться, что они перемещаются свободно, не цепляют детали рамы. Между элементами конструкции не должно быть больших щелей.

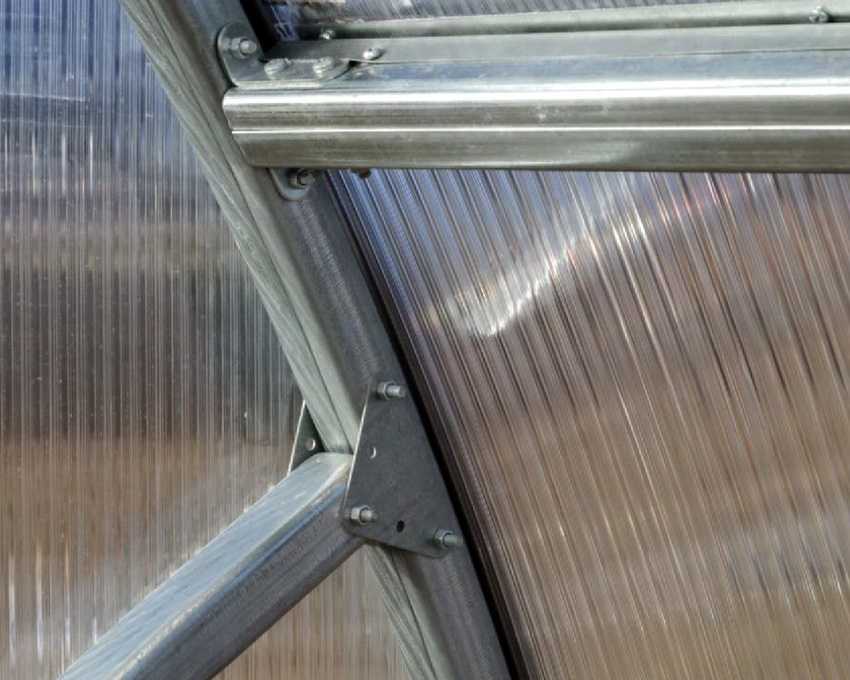

Способ крепления подвижной створкиИсточник теплицы-орск.рф

Фиксируют конструкцию на фундаменте. Нижнюю раму выравнивают по середине бруса, основание парника закрепляют саморезами. Если основание бетонное (кирпичное), используют шурупы или анкерные болты.

Схема, как собрать парник-бабочку из поликарбоната, например, 2 метра в длину, имеет свои отличия. Чертеж содержит центральную балку, на которой фиксируются петли для распахивающихся створок-крыльев. Особых сложностей в изготовлении «Бабочки» нет, но тут на первый план выходит вопрос надежности, ведь поднятые вверх элементы могут не выдержать порыва ветра.

Если «Бабочка» будет неразборной, она должна будет удерживать снег. Фирмы-изготовители парниковых конструкций, например, гарантируют, что их продукция является ветро- и снегоустойчивой Самодельную сборку можно укрепить дополнительными подпорками. Чтобы снизить вероятность поломки движущихся частей, дополнительно используют амортизаторы.

Парник-бабочка с подпорками для подвижных секцийИсточник yandex.net

О процессе изготовления каркаса парника сварным методом в следующем видео:

Сборка готовых парников

Производители, как правило, предлагают парники в разобранном виде, состоящие из готовых отдельных сварных рам. Транспортные габариты их таковы, что для перевозки можно использовать микроавтобус или автоприцеп.

Сборка может быть самостоятельной (занимает 2-3 часа) или силами монтажников компании (40-50 минут). В комплект входит:

• Каркас и крепеж для его сборки (при необходимости каркас можно приобрести отдельно).
• Поликарбонат (толщина 4-6 мм) в виде листов, крепеж. Некоторые детали (например, резиновый уплотнитель) есть не в каждом комплекте.
• Инструкция по сборке.

После сборки парник устанавливают на бетонный либо деревянный фундамент, или прикрепляют к земле штырями (арматурой).

Компактная модель рядом с домомИсточник yandex.net

О тонкостях сборки готового парника в следующем видео:

Коротко о главном

Теплица-хлебница – доступный для самостоятельного изготовления вариант парниковой конструкции. Ее привлекательность заключается в компактных размерах, простоте эксплуатации и ухода, в быстром изготовлении.

Парник Хлебница: особенности конструкции

Выбор места и материалов для парника ↑

Чтобы от «бабочки» была максимальная польза, необходимо правильно выбрать место под сооружение. Здесь должно быть светло в течение всего дня. Наиболее оптимальное расположение конструкции – с севера на юг.

В низине парнику не место. Там будут скапливаться грунтовые, дождевые, талые воды, из-за чего растения будут преть и замокать.

Что касается выбора материалов, то проще всего изготовить каркас парника из дерева. Впрочем, при наличии навыков сварщика, сварочного аппарата и обрезков труб можно сделать и сварную конструкцию. Но будем исходить из того минимума материалов и инструментов, которые наиболее доступны дачникам.

Итак, если для каркаса выбрать дерево, то рамы можно обтянуть полиэтиленовой пленкой, застеклить или покрыть поликарбонатом. Последний имеет такие преимущества, как гибкость, прочность и способность задерживать губительное ультрафиолетовое излучение.

Как построить купольную теплицу

Когда дело доходит до садоводства в холодном климате, необходима теплица. Это продлевает вегетационный период и дает растениям намного больше тепла. Теплица также может быть отличным местом для отдыха в прохладные весенние дни и летние ночи.

Купольная теплица, которую предлагает построить автор, имеет:

• Уникальную, легкую структуру
• Конструкция стабильно держится на ветру и под снегом
• Оптимальное поглощение света
• Поскольку нет фундамента, эта структура может быть переносной или временной, не нужно никаких разрешений для установки.

Как собрать теплицу своими руками, а также перечень материалов вы можете прочитать в инструкции на сайте, ссылка под галереей.

Источник фото: northernhomestead.com/how-to-build-a-geodome-greenhouse/

Здесь представлена вторая версия купольной теплицы. Чем она отличается от первой и почему ее решили переделать. Во-первых, конусное соединение, использованное в первом куполе, не подходило для большой снеговой нагрузки, и у некоторых пользователей геодезические купола были разрушены под снеговой нагрузкой. Во-вторых, эта версия не требует сложных разрезов для соединений. К тому же, автор хотел найти более простой способ построить купольную теплицу.

Улучшенная версия значительно прочнее, что является критически важной частью всей конструкции. Про особенности этой теплицы можно прочитать на сайте, ссылка под галереей. Про особенности этой теплицы можно прочитать на сайте, ссылка под галереей

Про особенности этой теплицы можно прочитать на сайте, ссылка под галереей.

Источник фото: northernhomestead.com/how-to-build-a-geodesic-dome-greenhouse-version-2/

Выращивание растений в купольной теплице

Выращивание тепличного сада в холодном климате похоже на перемещение части вашего сада на юг.  Хорошая почва, месторасположение, регулирование температуры, вода и правильные растения делают это место интересным для выращивания. Как на открытой грядке, почва – это сердце тепличного огорода. Если можете, постройте свою теплицу на хорошем грунте. Хорошая почва, покрытая теплицей, быстро прогреется весной и станет отличным местом для выращивания растений. Чтобы сохранить эту хорошую почву в вашей теплице на долгие годы, нужно приложить некоторые усилия. Поскольку теплица является замкнутой средой, почва не будет восстанавливаться так быстро, как на открытой грядке. Нет ветра, чтобы сдувать жуков, и нет хорошего дождя, чтобы смыть накопившиеся излишки минералов. Вы должны будете сделать это самостоятельно. Подробнее про выращивание, температуру и водоснабжение в купольной теплице читайте на сайте.

Источник фото: northernhomestead.com/growing-a-greenhouse-garden/

Купол для грядки

Вы можете построить геодезический купол, используя старые ограды, петельки, веревки, обильное количество клея и большой шпагат. Это очень весело, но сложно и отнимет много времени.

Сегодня можно купить все, здесь показано, как собрать купол для грядки из готового комплекта. Конечно, есть разные цены и комплектации, но основные нюансы, как собрать купол, все равно будут похожи. Например, здесь использовали 1,5 метровые ручки диаметром 27 мм.

Нужно было отрезать:

• 30 х коротких палочек размером 1005 мм
• 35 длинных палочек размером 1148 мм

Если вы хотите использовать другую древесину, ищите деревянные столбы диаметром от 20 до 32 мм или рейки с максимальной шириной 32 мм (вы можете сделать шире, но это стандартное правило). А если хотите сделать купол теплицы другого размера, просто воспользуйтесь калькулятором, чтобы найти 2 необходимые длины.

Подробней про сборку купола можно прочитать на сайте, если все таки будете покупать готовый комплект, возможно, эти советы пригодятся.

Источник фото: www.instructables.com/id/Build-a-Geodesic-Dome-Fruit-Cage-With-Hubs/

Теплица с куполом из труб

Это инструкция поможет вам поэтапно построить теплицу с геодезическим куполом из труб ПВХ своими руками.

Вы можете купить готовые комплекты, и сами собрать, которые значительно дороже, или  можете сделать это самостоятельно. Есть онлайн калькуляторы, которые помогут вам рассчитать необходимые размеры для создания купола идеального размера для ваших растений. А чтобы узнать, как сделать теплицу с куполом из ПВХ труб, ссылка на сайт под галереей.

Источник фото: www.instructables.com/id/Geo-decent-Dome-Green-House/

Обустройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент для теплицы вообще. С одной стороны, это не тяжелое здание, и под собственным весом парник вряд ли просядет. Но для теплицы без фундамента всегда существует риск того, что ее унесет ветром. Кроме того, заложенная под парник база защищает растения от сквозняков, промерзания, грызунов, насекомых и прочих вредителей.

Перед началом постройки фундамента нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатой почвой, отсутствием затененности от строений и каким-нибудь прикрытием от северных ветров в виде забора или живой изгороди.

Выбор правильного места для установки теплицы

Самым простым и доступным типом фундамента является конструкция из бруса. Обустройство каких-нибудь иных видов возможно, но избыточно. Для вашего удобства ниже приведена пошаговая инструкция.

Шаг 1. Расчистите участок под теплицу от мусора, камней и высокой растительности.

Шаг 2. Произведите разметку. Для этого можно использовать колышки или куски арматуры и натянутую между ними нитку.

Разметка места под теплицу

Шаг 3. Определите состояние грунта. Если он достаточно твердый, то фундамент из бруса можно не углублять. В противном случае появляется необходимость в обустройстве траншеи.

Если грунт твердый, то фундамент из бруса можно не углублять

Шаг 4. Если грунт мягкий, то по периметру теплицы выкопайте траншею шириной под брус и глубиной на один штык лопаты.

Траншея для фундамента

Шаг 5. Утрамбуйте дно траншеи, засыпьте туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины канавы.

Шаг 6. Отмерьте и отрежьте брус по длине и ширине теплицы.

Брус из лиственницы

Цены на брус из лиственницы

брус из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можете использовать медный купорос, битум или отработанное машинное масло.

Брус, обработанный битумом и соединенный «в полдерева»

Шаг 8. Соберите брус в прямоугольную коробку. Соединять можно с помощью нагелей или длинных саморезов «в полдерева» либо при помощи оцинкованных металлических уголков.

Крепление брусьев на уголки

Шаг 9. Перенесите коробку из бруса в траншею, уложите там и выровняйте по горизонтали. Для этого можно использовать подсыпание песка, земли или тонкие дощечки.

Шаг 10. Просверлите в углах коробки из бруса сквозные отверстия и вставьте туда арматурные штыри длиной 1 м. Вбейте их в грунт. Это необходимо для надежного крепления фундамента теплицы – так ее не унесет ветром.

В некоторых случаях вбивать штыри в саму древесину не надо – вкопанная по внутренним углам арматура также может защитить теплицу от опрокидывания ветром

Шаг 11. Засыпьте щели между траншеей и фундаментом песком, гравием или землей.

Парник хлебница своими руками – этапы строительства

Правила использования парника Бабочка из поликарбоната

Рекомендации по эксплуатации

Сравнение парников «Хлебница» от различных производителей

АВТОМАТИЧЕСКОЕ ОТКРЫВАНИЕ ПАРНИКА ГИДРОЦИЛИНДРОМ УФОПАР-М

Регулировка температуры внутри парника происходит автоматически без человеческого вмешательства и электропитания. Для устройства можно задать любой нижний порог температуры, при достижении которой шток амортизатора начинает выдвигаться и створки парника приоткрываются. Чем выше температура, тем длиннее выдвинут шток. Соответственно, при понижении температуры — шток возвращается в исходное положение и створки закрываются. Регулировка температуры начала открывания производится гайками на регулировочной шпильке.

Корпус механизма гидроцилиндра выполнен из стали. Производитель предоставляет гарантию на него – 2 года.

Особенности конструкции

В закрытом положении по своей форме парник (теплица) представляет собой конструкцию арочного типа. Имеются две боковые створки, которые могут быть прямыми или полукруглыми.

Створки парника поднимаются вверх, при этом имеется возможность регулировать степень их открытия, в зависимости от погодных условий.

Сделать парник Бабочку своими руками совсем несложно. Но для начала давайте поговорим об особенностях данной конструкции.

Благодаря своим компактным размерам, парник для рассады не занимает много места на вашем участке. Соответственно, такая конструкция — отличный вариант для небольших дачных участков (а таких много).

Парник Бабочка с открывающимися вверх створками — достаточно универсальная и мобильная конструкция. Его можно без проблем переместить на другое место, и в самом парнике можно выращивать рассады различных культур.

Что немаловажно — изготовить каркас для парника можно из разных материалов, будь это металл, дерево или пластиковая труба. А в качестве укрывного материала можно использовать как поликарбонат, так и полиэтиленовую пленку

Достоинства и недостатки парника Бабочка

Благодаря грамотной системе проветривания и компактным размерам парника, довольно легко создать все необходимые благоприятные условия для быстрого развития и роста рассады.

Сама конструкция отличается прочностью и надежностью, длительным сроком службы и простотой эксплуатации.

Как уже было сказано ранее, парник Бабочка не занимает много места на вашем участке, а также не требует устройства фундамента.

За счет наличия двух независимо открывающихся створок обеспечивается не только проветривание, но и свободный доступ к растениям

Это тоже очень важно

Покрытие из поликарбоната эффективно «впитывает» в себя солнечное тепло, и поэтому воздух внутри парника прогревается очень быстро.

Есть у данной конструкции и минусы. Но с другой стороны недостатки парника Бабочка крайне незначительны.

В основном проблемы связаны с самим механизмом открывания створок — петли быстро изнашиваются. Однако если регулярно проводить осмотр их состояния, то всех проблем можно избежать.

Каких-либо существенных недостатков у данной конструкции нет. При использовании качественных материалов, а также при соблюдении всех правил монтажа и эксплуатации, парник прослужит верой и правдой не один десяток лет.

Выбор материала для сооружения Бабочки

В конструктивном плане дачный парник представляет собой довольно простое сооружение, которое состоит из каркаса и покрытия.

Каркас можно изготовить как из дерева (деревянных брусков), так и из металла (квадратной профильной трубы 20х20 мм). Некоторые дачники делают каркас из пластиковых труб — такое решение также имеет место быть.

В качестве укрывного материала (покрытия) можно использовать полиэтиленовую пленку. Но большей популярностью пользуется именно парник из поликарбоната, сделанный своими руками.

Обратите внимание, что при использовании профильных труба потребуется сварка, и соответственно, опыт выполнения сварочных работ. В случае с каркасом из дерева сборка намного проще

Пошаговая инструкция по сборке парника Бабочка

Определившись с чертежом, и завершив все подготовительные работы, можно приступать непосредственно к установке парника и его оборудованию. Для этого необходимо расчистить подходящий участок от травы и мусора, полностью удалив верхний слой грунта. Также это поможет разровнять площадку.

Возведение фундамента – не обязательное условие для установки парника Бабочка, однако, его наличие обеспечит конструкции дополнительную прочность, сделав её надежнее и продлив эксплуатационный срок. Фундамент для теплицы возводят согласно следующей схеме:

• на подготовленной площадке производят замеры и делают соответствующую разметку;
• затем по периметру будущей теплицы роют траншею, внутри выкладывают гидроизоляционный слой. Чтобы обеспечить дополнительную прочность, углы траншеи армируются, после чего внутрь заливают жидкий раствор из песка и цемента;
• используя кирпичи, выкладывают невысокий цоколь – выступающую часть фундамента.

Схема сооружения бетонного основания для парника Бабочка

После того как фундамент затвердеет и будет полностью готов к установке теплицы, можно переходить к сборке и установке каркаса. Конструкцию собирают из выбранного материала, используя в качестве способа скрепления сварку или болты подходящего размера. Затем производится фиксация рамы на цоколь.

На этом этапе удобнее всего наносить защитные антикоррозийные или антисептические средства. Сразу же можно покрасить раму или вскрыть её лаком. Пока все эти слои будут сохнуть, останется достаточно времени, чтобы отмерить и нарезать поликарбонат. Удобнее всего делать это при помощи циркулярной пилы.

Крепление поликарбоната к каркасу – еще один этап, требующий внимания. Для этой цели потребуются саморезы, термошайбы и крепления с уплотнителем. Используя специальные профили, торцы соединяются, а каждый стык обязательно обрабатывается силиконовым герметиком, чтобы парник получился герметичным.

Что же касается особенностей такой конструкции, то в процессе самостоятельного изготовления, стоит обратить особое внимание на чертеж парника Бабочка своими руками. Так, огромную роль играет наличие центральной балки, которая удерживает специальные петли

Именно на них и надевают открывающиеся створки – «крылья бабочки».

При сборке конструкции парника стоит уделить особое внимание креплениям и герметичности корпуса

Перед тем как собрать парник Бабочка, важно продумать, как открытые сегменты будут удерживаться в таком положении. Обычно для этого монтируют специальные опоры по бокам конструкции

Пошаговая сборка каркаса

Далее подробно расписан алгоритм сборки парника-хлебница своими руками с фото и важными деталями:

1. Роем траншею под фундамент.

Основу делают из кирпича, бетона или дерева. Копаем траншею в размер периметра будущей теплички. Ширина рва 20-25 см, глубина 40-45 см. Засыпаем песок, сверху щебень.

1. Выкладываем фундамент.

Укладываем на щебень кирпич. Крепим с помощью цементного раствора. Более простой и распространенный вариант – фундамент из деревянного бруса с сечением 100/100, 100/150, 150/150 мм. Брус пропитываем антисептиком и составом гидроизоляции.

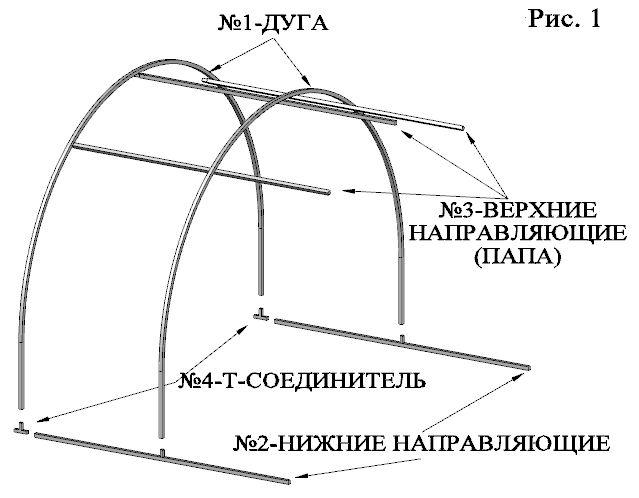

1. Сборка каркаса.

Собрать своими руками каркас на мини-теплицу из поликарбоната можно двумя способами:

• Путем соединения металлических труб сварным швом;
• Сборкой на болты.

В первом случае сначала свариваем детали нижней рамы. Вторым шагом навариваем торцы, к ним крепим верхнюю часть рамы.

Сборка вторым способом:

• Отмеряем согласно чертежу профильную трубу;
• Вырезаем детали нужного размера;
• Отступаем от краев по 10 мм и делаем монтажные отверстия;
• Соединяем соседние трубы на болты.

1. Кроим поликарбонат.

Положите лист на ровную поверхность, выполните разметку согласно чертежу. Раскраивать поликарбонат можно острым ножом, электролобзиком, паркеткой. Не забудьте закрыть торцевые части поликарбоната заглушками, чтобы внутрь не попадала вода и грязь. На фотографии показана примерная раскладка лекал на листе:

1. Закрываем каркас поликарбонатом.

Готовые детали из полимера укладывают на каркас, оставляя защитную пленку с наружной стороны. По заранее выполненной разметке сверлим отверстия в металлических трубах. Фиксируем листы метизами с уплотнительными шайбами.

Важно:

• Отложите монтаж парника и конкретно поликарбоната, если на улице ветер.
• Листы на большой части створок крепят с наружной стороны, а на малой – с внутренней. Чтобы исключить трения, используйте саморезы с плоской головкой.
• Пыль и грязь не будут задерживаться на поверхности, если по всей длине открывающейся створки установить щетки.

1. Собираем верхнюю часть.

Верх каркаса – это треугольники, длинная сторона которых изогнута полудугой. Нужны две такие детали. По сути, это две независимые друг от друга створки. Вершина треугольника, противолежащая изогнутой стороне, крепится к раме с помощью шарниров.

1. Тестируем конструкцию на свободное открывание.

Попробуйте несколько раз открыть/закрыть створки. Убедитесь, что они свободно перемещаются по заданной траектории, не задевают соседние детали. Проверьте, нет ли между элементами больших зазоров.

1. Выставляем на фундамент.

Совмещаем нижнюю раму с деревянным брусом и крепим саморезами или гвоздями (длина 120 мм). Если фундамент выполнен из кирпича, бетона, берем шурупы или анкерные болты.

Инструкцию о том, как собрать парник-хлебницу из поликарбоната своими руками, вы можете посмотреть на видео:

Сборка и установка своими руками
