Строим своими руками теплицу из полипропиленовых или пнд труб: арочный каркас, чертежи, фото

Какой укрывной материал для парников лучше: особенности крепления

В качестве укрывного материала для теплиц и парников можно использовать либо полиэтиленовую пленку, либо поликарбонат. Эти два материала существенно отличаются друг от друга характеристиками, способами крепления и сроком службы. Однако каждый из них занимает свою нишу в современном строительстве теплиц, и имеют некоторые преимущества. Рассмотрим, как выбрать укрывной материал для парника.

Полиэтиленовая пленка — самый дешевый вариант покрытия парника их пластиковых труб

Какая пленка лучше для парника, и как прикрепить её к каркасу

Существует несколько способов крепления полиэтиленовой пленки к каркасу парника, среди которых стоит отметить самый простой и удобный: пленка нарезается на куски, размером 5-10 см, а по длине вырезается четверть, чтобы получились скобы. Пленку натягивают на теплицу, и при помощи полученных скоб фиксируется к продольным и вертикальным стойкам.

К другим вариантам крепления пленки относят фиксацию при помощи веревок, сеткой по всему каркасу, используя двусторонний скотч, и даже обычные саморезы. Для последнего способа потребуются небольшие кусочки линолеума, которые защитят пленку от повреждений. Можно купить зажимы для пленки на парник, которые продаются в специализированных магазинах и не только обеспечивают надежное крепление покрытия, но и значительно упрощают работу.

Главное преимущество этого способа – низкая цена пленки для парников и теплиц. Такое покрытие не служит дольше одного-двух сезонов, однако, с его заменой не возникает никаких проблем. Приобретая рулон пленки для парника шириной 6 метров, вы можете быть уверены в том, что его хватит на несколько сезонов использования.

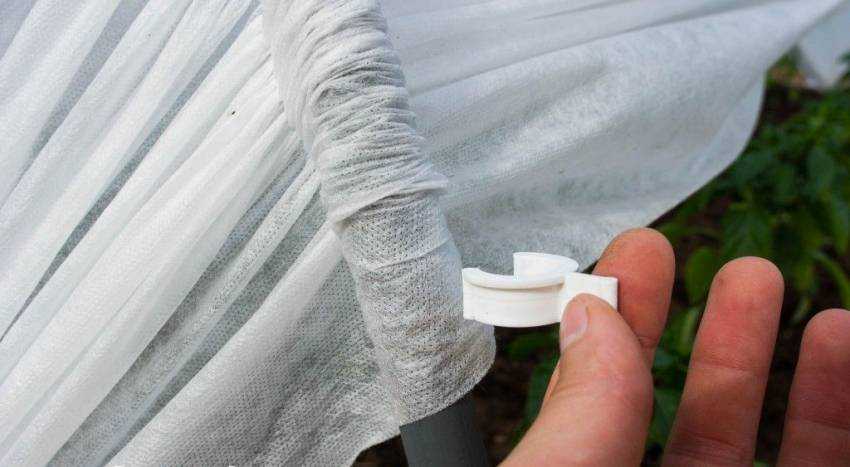

Закрепить укрывной материал на парнике можно, используя канцелярские биндеры, двусторонний скотч или фиксаторы для труб

Полезный совет! Чтобы в процессе эксплуатации не сталкиваться со сквозняками в теплице, рекомендуется делать пленку длиннее каркаса таким образом, чтобы примерно 10-20 см оставалось лежать на земле. В этом случае края можно присыпать землей или положить сверху доски, чтобы обеспечить конструкции большую герметичность.

Чаще всего в качестве укрывного материала используют акриловую пленку для парников. Показатель её прочности выше, чем у полиэтиленовой, а потому и срок её службы будем заметно дольше. Хотя, стоит отметить, что цена акриловой пленки для парника несколько выше.

Как выбрать поликарбонат для парника: способы крепления

Поликарбонат – еще один укрывной материал для парника, купить который можно в любом строительном магазине. Перед покупкой, необходимо продумать, какие именно листы нужны, и как правильно состыковать материалы между собой. Например, для того чтобы крепить к каркасу поликарбонат, рама должна быть сделана из полипропиленовых труб, диаметром не менее 32 мм.

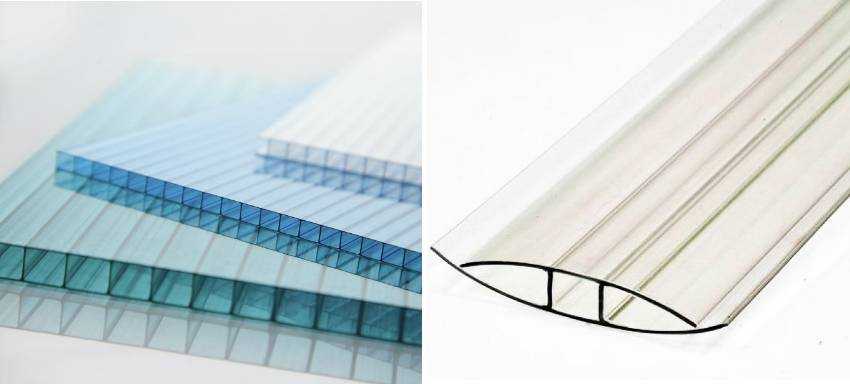

Сотовый поликарбонат и соединительный разъемный профиль для крепления

Считается, что идеальными техническими характеристиками для обшивки парника обладает сотовый поликарбонат, толщина которого находится в пределах 4-6 мм. Приобретать покрытие тоньше не имеет смысла, так как оно не сможет справляться с внешними нагрузками.

К парнику из ПВХ труб поликарбонат крепится следующим образом:

1. При помощи саморезов и шайб 3,2×25 мм материал крепится к каркасу.
2. Острым ножом излишки обрезаются по дуге.
3. Каждый следующий лист крепится внахлест в 100 мм к предыдущему.
4. Для укрепления конструкции используют специальный разъемный стыковочный профиль, который крепится саморезами. В него вставляют листы поликарбоната.
5. Стыки закрываются заглушками.

Можно сделать шарнир для парника из ПВХ труб своими руками. Для этого из трубы большего диаметры нарезают два куска по 10 мм и соединяют их между собой при помощи клея. В них вставляют листы поликарбоната и фиксируют при помощи тех же саморезов. Это очень удобно для создания форточек и элементов дверей.

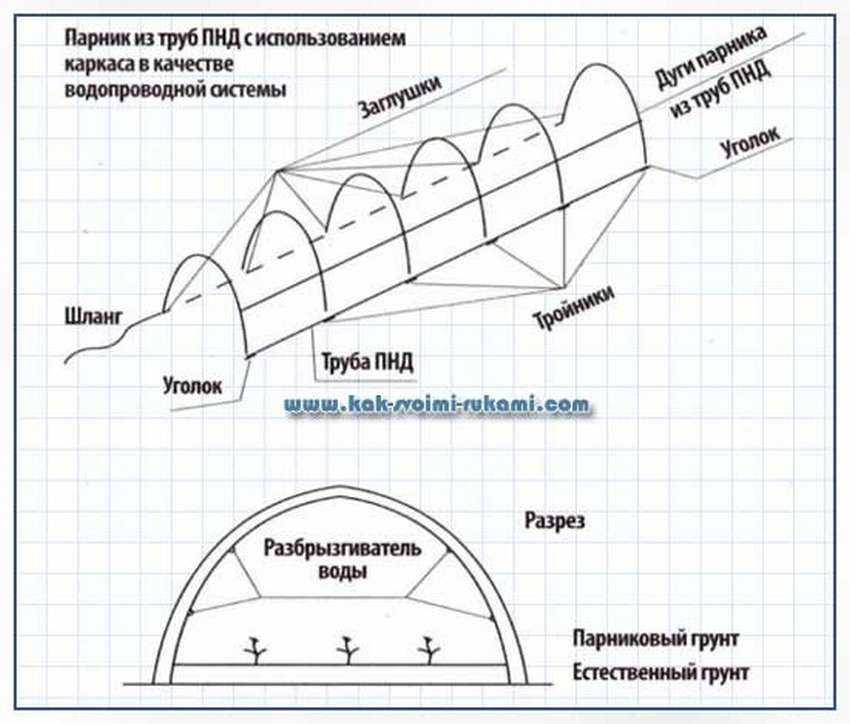

Создать долговечный парник можно, скомбинировав пластиковые и ПНД трубы для прочности

Чем хороши и плохи парники из ПВХ труб

Как сделать теплицу из полипропиленовых труб своими руками

Пошаговая инструкция сборки арочной теплицы

Как уже было неоднократно сказано ранее — в строительстве теплицы арочного типа нет ничего сложного. Необходимо только ответственно отнестись к выполнению расчетов. От этого будет зависеть прочность, надежность и удобство самой конструкции.

Немаловажный момент — подготовка и выбор основания. Это может быть классический бетонный фундамент или, например, кирпичное основание, а также основу можно сделать из деревянного бруса.

Фундамент из дерева используется довольно часто. Обычно для этого применяются брус 100х100 мм. Основание для теплицы представляет собой короб прямоугольной (реже — квадратной) формы.

Обратите внимание, что дерево боится влаги, поэтому брусы перед укладкой на грунт необходимо обязательно обработать защитным составом с антисептическими свойствами

Какие материалы и инструменты нужны

Вполне сгодятся как ПП и ПВХ, так и более универсальные в использовании металлопластиковые трубы. Какие из них выбрать для изготовления теплицы — решение за вами.

В этой статье мы рассмотрим вариант каркаса из поливинилхлорида. И начнем с главного: если вы собираетесь построить большую теплицу из труб ПВХ своими руками, то для фундамента подойдет деревянный брус 100*100 мм.

Для парников из ПНД или ПВХ труб, как правило, не требуется капитальное основание, поэтому можно просто установить доски по периметру будущей конструкции.

Из электроинструмента для работы потребуется:

• болгарка (УШМ), чтобы резать трубы и арматуру;
• шуруповерт или дрель.

Болгарку можно заменить ручной ножовкой по металлу. Также необходимо будет подготовить молоток, рулетку, лопату (для подготовки основания под фундамент).

Расчет необходимых материалов

При строительстве парника из ПВХ труб надо уже на этапе проектирования знать, какая форма и какие размеры будут у теплицы

Это важно

Если говорить о теплице (она, как правило, больше парника), то обычно длина каркаса находится в пределах 3-6 метров. Ширина — 2-3 метра. Это не стандарт, но чаще всего встречаются теплицы именно с такими размерами.

Ширина дорожки внутри теплицы — не менее 50 см и не более одного метра. Оптимальный вариант — 0,6-0,7 м.

Если делать парник из труб ПНД своими руками, то понятное дело, что в данном случае размеры каркаса будут меньше.

Высота теплицы зависит от культур, которые в ней планируется выращивать. К примеру, для низкорослых растений желательно, чтобы она была не менее 1,8 м и не более 2 м.

Если выращивать высокорослые растения, минимальная высота теплицы — не менее 2,2 м. Но делать ее выше 2,5 м тоже не нужно

Важно еще учитывать и расстояние между арками

Для стационарных конструкций оптимальное расстояние — не более 50-60 см (в зимний период это позволит минимизировать вероятность деформаций при выпадении снега). Если конструкция теплицы разборная, то расстояние между арками можно увеличить до одного метра.

Рассчитать длину дуги из пластиковой трубы можно, воспользовавшись простой математической формулой:

L — длина пластиковой (ПВХ или другой) трубы; B — ширина каркаса теплицы или парника; H — высота возводимой конструкции.

Подготавливаем основание для теплицы

Чтобы не допустить перекоса в процессе монтажа и последующей эксплуатации, важно правильно подготовить основание. Размечаем участок в соответствии с размерами теплицы, обозначаем границы с помощью деревянных кольев и веревки

Это первый этап строительства теплицы из ПВХ труб своими руками

Это первый этап строительства теплицы из ПВХ труб своими руками

Размечаем участок в соответствии с размерами теплицы, обозначаем границы с помощью деревянных кольев и веревки. Это первый этап строительства теплицы из ПВХ труб своими руками.

Затем выравниваем площадку по уровню. Если вы планируете делать фундамент, то дополнительно сверху грунта устраивается песчаная «подушка» — ее толщина должна быть в пределах 5-10 см.

По периметру основания необходимо выкопать траншею глубиной 50 мм, чтобы можно было на половину заглубить деревянный брус.

Перед укладкой бруса, дно траншеи обязательно нужно засыпать песком, сверху укладывается рубероид для гидроизоляции. Потом устанавливаем брусы, образуя короб нужной формы.

Соединение труб и фитингов при сборке теплицы

Модель парника из полипропиленовых труб своими руками. Фото теплиц, покрытых пленкой

Арочные каркасы для теплиц и парников можно приобрести в специализированных магазинах или заказать на соответствующих сайтах. В комплекте идут готовые размеченные элементы каркаса из труб и крепления. Собираются такие конструкции быстро и легко: под них не обустраивается фундамент, а только разравнивается место на участке.

Арочные каркасы для теплиц и парников можно приобрести в специализированных магазинах или изготовить самостоятельно

Установка парника из полипропиленовых труб своими руками позволяет получить конструкцию, выполненную по индивидуальным размерам и чертежам. Арочная теплица обустраивается окнами и дверьми в торцах сооружения. Для бюджетного покрытия используют полиэтиленовую пленку.

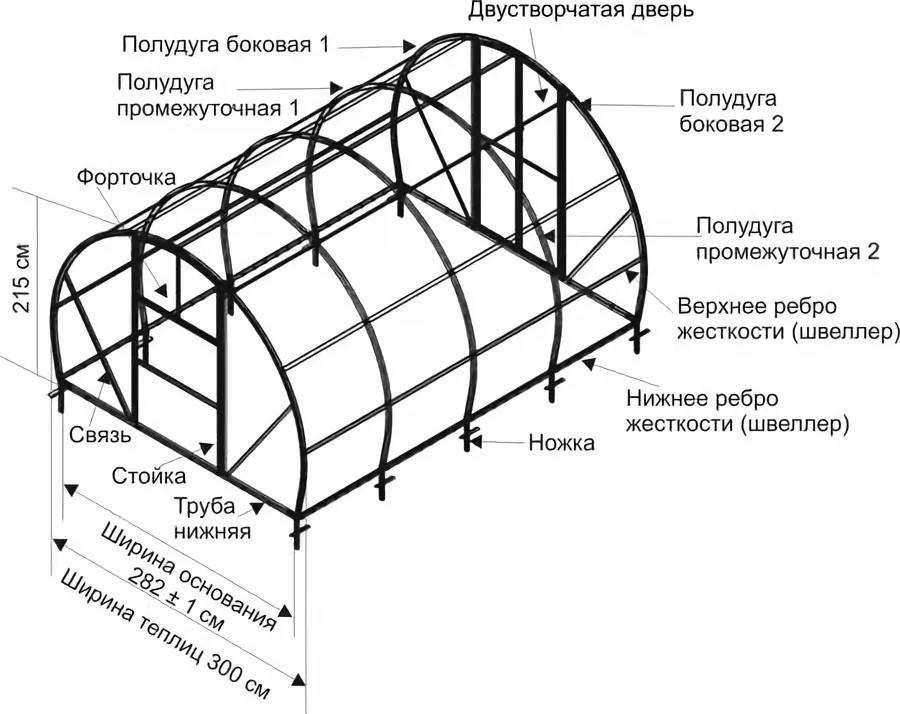

Схема теплицы из полипропиленовых труб, покрытой пленкой

Выбираем место для теплицы из пластиковых труб

Выбирая место для установки своими руками теплицы из полипропиленовых труб, необходимо учесть следующие моменты:

• теплица не должна находиться под тенью от садовых деревьев или других построек на участке;
• следует обеспечить удобный подход к конструкции для осуществления ухода за растениями;
• необходимо учитывать преобладающее в вашем регионе направление ветров. Расположение теплицы с учетом этого фактора позволит уменьшить потери тепла.

Теплицы из пластиковых труб становятся все более популярными среди огородников

Прежде чем начинать строительство теплицы из пластиковых труб своими руками, участок под теплицу выравнивается. Если поверхность земли недостаточно гладкая, выравнивание производят без чрезмерного уплотнения, чтобы не нарушить структуру почвы. Затем производят точную разметку, соблюдая правильность углов, что обеспечит каркасу устойчивость.

Покрывать каркас теплицы пленкой рекомендуется при температуре 16-18°С, что поможет исключить провисание материала

Сборка каркаса

Для сборки каркаса теплицы следует подготовить все необходимые материалы:

• полипропиленовая труба, элементы креплений;
• зажимы для крепежа полиэтиленового покрытия;
• тройники, угловые переходники, комплект саморезов;
• металлические стержни арматуры длиной 0,8 м.

По длинным сторонам размеченного прямоугольника вбивают металлические стержни. Расстояние между прутьями арматуры должно быть от 0,5 до 0,9 м. Чем ближе располагаются стержни, тем устойчивее будет конструкция. Арматура должна входить в грунт на 0,4 м

На этом этапе важно, чтобы стержни с одной стороны были расположены четко напротив стержней с другой стороны. В этом случае теплица получится без перекосов

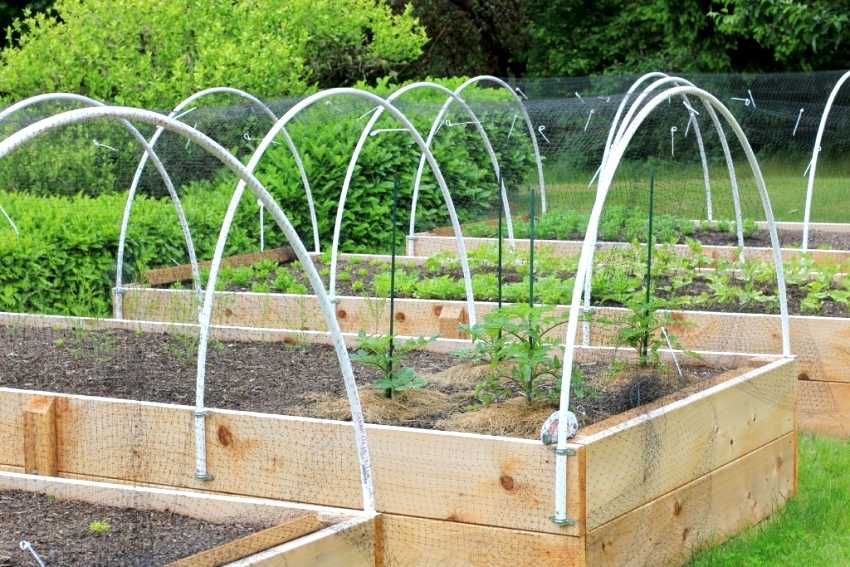

Монтаж парника, в конструкции которого используются пластиковые дуги

Монтаж парника, в конструкции которого используются пластиковые дуги

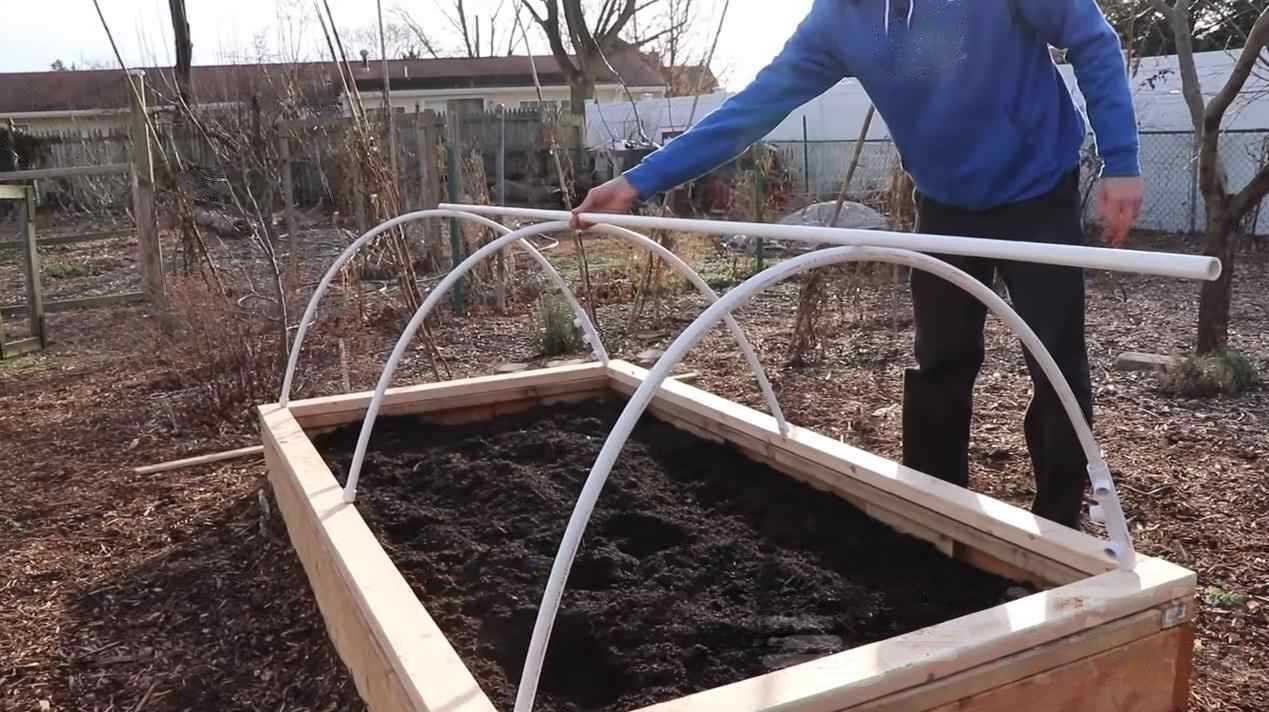

Далее, трубы необходимой длины одеваются на противоположные стержни арматуры — таким образом получаются ровные дуги. Когда все дуги будут установлены, по верхним точкам арок укладывают горизонтально трубу и крепят ее к аркам с помощью анкеров. Для получения более жесткой конструкции горизонтальные опоры можно крепить в нескольких местах.

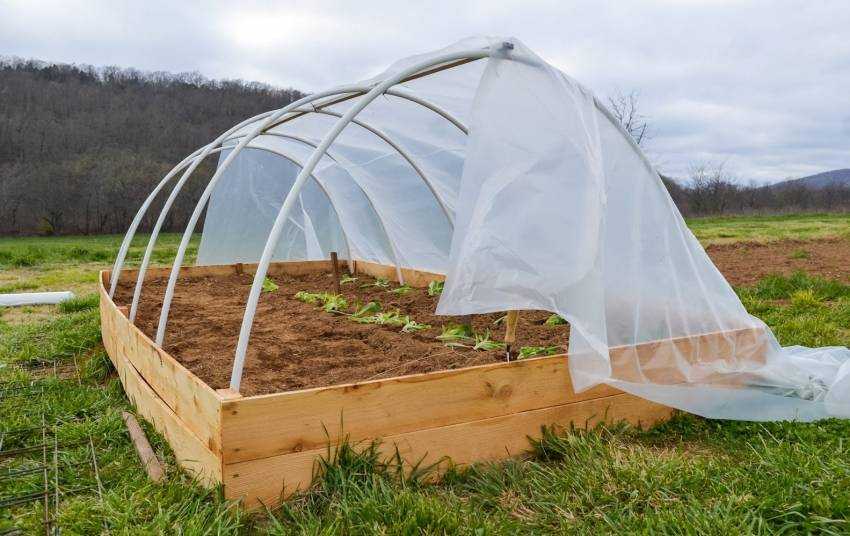

Покрытие теплицы  из пластиковых труб, полиэтиленом

Когда каркас готов, приступают к покрытию конструкции пленкой. Рекомендуется эту работу выполнять при температуре 16-18°С, чтобы избежать провисания материала. Крепление полиэтилена осуществляется с помощью зажимов. Такое крепление позволяет в случае необходимости потянуть пленку и убрать провисание. В месте соприкосновения пленки с грунтом ее можно прикопать землей или уложить на нее утяжелители (доску, кирпич).

Складной парник из пластиковых дуг

Полезный совет! Для того, чтобы полиэтиленовая пленка прослужила дольше, выбирайте для покрытия теплиц армированный или многослойный материал с высокими показателями прочности, герметичности и износостойкости.

Следует отметить, что парники, созданные с помощью полиэтиленовой пленки, не достаточно долговечны. Они рассчитаны на эксплуатацию в течение одного-двух сезонов, после чего пленку необходимо будет менять. Кроме того, пленочное покрытие не обеспечивает надлежащей теплоизоляции.

Устройство теплицы из пластиковых труб

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков

Это позволит избежать переплат и работать без обрезков.

Важно! Сечение профильной трубы для основных деталей должно быть 20×40, а также 20×20 для соединительных элементов. На схеме нужно указать следующие данные:. На схеме нужно указать следующие данные:

На схеме нужно указать следующие данные:

• Фундамент.
• Вертикальные стойки.
• Крыша конструкции.
• Верхняя обвязка.
• Форточки и дверь.
• Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Следует понимать, что при необходимости из трубы можно сделать любые детали, поэтому существует возможность создать односкатную, треугольную, шарообразную форму будущей теплицы.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

• Для вертикальных стоек нарезать профильную трубу необходимого размера.
• Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
• Сверху стоек нужно зафиксировать обводку.
• Сделать замеры и отрезать детали для вертикальных столбов.
• Поперечными перекладинами соединить и зафиксировать все стойки.
• Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

• Отрезать материал нужной длины.
• Сделать напилы.
• Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

• Лицевой стороной является та, на которую нанесена защитная пленка.
• Крепить листы нужно саморезами с резиновой шляпкой.
• Между собой листы соединяются металлическими пластинаками.
• Стыки обрабатываются герметиком.
• После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Полезные советы

Выбор места для постройки теплицы из полипропиленовых труб

Прежде чем составлять чертеж, нужно определиться с местом размещения теплицы на участке. Для этого есть ряд правил, которые следует учитывать:

Будущая теплица должна располагаться в стороне от других построек на расстоянии не менее 5 метров, иначе внутрь будет попадать тень, которая может погубить посадки даже если создавать затемнение она будет лишь на час в день.

Не ставьте теплицу туда, где есть тень

Растения в теплице должны быть максимально освещены, чего можно достигнуть, расположив теплицу по юго-восточному или юго-западному направлению.

Схема наиболее благоприятного расположения теплицы относительно сторон света

Если вдруг на вашем участке растут деревья грецких орехов, то не нужно возводить теплицу рядом с ними. Во-первых, их крона создает дополнительную тень, во-вторых, дерево выделяет ядовитые для многих посадок вещества – фитонциды, а в-третьих, его корни поглощают очень много влаги, что сильно осушает почву.

Парник из поликарбоната: пошаговая инструкция, как крепить материал на разные каркасы

Рассмотрим крепление поликарбоната на различные конструкции.

Крепление поликарбоната на металлический каркас

Металлический каркас должен состоять из стропил и прогонов. Он не имеет никаких выступов, потому укрепить на нем полотно не составит труда. Расстояние между стропилами должно равняться ширине листов поликарбоната.

Пошаговый процесс крепления сотового поликарбоната на металлическую конструкцию с использованием профилей (кликните по картинке слева, чтобы увеличить ее):

Материалы и схемы	Инструкция
	На металлические балки располагают самоклеющиеся резиновые прокладки. Если у вас небольшой парник, можно их не использовать.
	Берут специальные профили для поликарбоната, прикрепляют их к металлической решетке саморезами с термошайбами.
	Листы поликарбоната защищают от попадания влаги, насекомых, грязи во внутрь ячеек с помощью герметизирующей пленки, которая наклеивается на торцы. Снизу перфорированная, сверху герметичная.
	Затем листы  вставляют в профили и защелкивают.

Крепление поликарбоната на пластиковые или деревянные конструкции

Делаем конструкцию, как описано выше. Затем по размерам расстояний между балок раскраиваем листы поликарбоната.

Торцы листов проклеиваем специальной лентой для защиты.

Далее закрепляем листы на конструкцию:

Фото	Процесс
	Листы располагают на конструкции, там чтобы он выходил за каркас примерно на 3 см. Электродрелью просверливают отверстия под крепеж.
	На полученные отверстия укладываются шайбы, затем термошайбы. Все это закручивают саморезом используя шуруповерт.

Подготовительный этап

Парник из полипропиленовых труб — преимущества и недостатки материала

Прежде всего следует поговорить о том, что это за материал. Полипропилен — это синтетический полимер, отличающийся большой прочностью при механическом воздействии, в том числе и при многократном изгибе.

Этот материал изготавливается диаметром от 20 до 1200 мм. В продажу поступает в свёрнутом виде.

Полипропиленовые трубы могут иметь разный диаметр и толщину стенок

Применение этого материала в строительстве парников и теплиц приобрело широкую популярность среди огородников и владельцев частных домов. Этому способствовали многочисленные положительные качества труб из полипропилена:

• большие сроки эксплуатации. Конструкция прослужит от 10 до 40 лет;
• влагостойкость. Пожалуй, это качество можно отнести к одному из основных, так как с трубами из полипропилена не сравнится древесина или металл. В связи с этим они широко используются для строительства парников и тепличных сооружений. Материал не подвергается воздействию коррозии;
• экологичность;
• простота монтажа и замены фрагментов конструкции. Благодаря фитингам, тройникам, крестовинам и другим соединительным элементам, части конструкции легко разбирать, заменяя повреждённые участки. Сам процесс сборки парника не вызывает сложности, так как больше напоминает соединение деталей конструктора лего;
• устойчивость к открытому пламени;
• небольшой вес. Готовую конструкцию легко переместить даже одному человеку;
• надёжность и прочность. Полипропилен может работать при температуре в пределах от -10 до +95 °С;
• гибкость. Трубе из полипропилена легко придать форму дуги. Это качество широко используется при изготовлении арочных конструкций;
• износостойкость. Полипропиленовые трубы качественного производителя способны выдержать значительные нагрузки;
• низкая цена материала.

Полипропиленовые трубы создают прочный каркас, на который можно натянуть плёнку или смонтировать покрытие из поликарбоната

Недостатков у полипропилена совсем немного:

• лёгкость материала. Малый вес является как положительным качеством, так и отрицательным. Конструкция из полипропиленовых труб имеет малый вес, поэтому она неустойчива к сильному ветру или опрокидыванию;
• подверженость воздействию ультрафиолетовых лучей. Полипропилен без соответствующего покрытия на открытом воздухе служит почти вдвое меньше.

Парник-бабочка из пластиковых труб своими руками

Прежде чем начинать изготавливать каркас парника-бабочки, необходимо подобрать трубы нужного диаметра. Чем больше данная величина, тем степень надежности конструкции выше. Оптимальный вариант – 25 мм.

Порядок сборки:

Трубы ПВХ нарезают в размер и соединяют с помощью паяльника или специального крепления на общее основание. Две большие заготовки изгибают по дуге и устанавливают на подготовленную часть.

Сверху по центру монтируют трубу, диаметр которой составляет 3 — 4 см.

Две одинаковые части пластика необходимо согнуть в полудугу. Прямыми частями соедините согнутые трубы. В результате должно получиться два одинаковых крыла. С помощью шарнирных соединений зафиксируйте крылья на общем каркасе.

Для такого типа парника могут возникнуть трудности в наложении полиэтиленовой пленки или поликарбоната, поэтому рекомендуется использовать крепеж для пластика. Он скрепляет трубу и поликарбонат вместе с помощью саморезов.

Почему именно полипропиленовые трубы: плюсы и минусы этого материала

Трубы из современных термопластов являются отличным материалом для постройки теплицы, ведь они при небольшой массе имеют необходимую прочность, устойчивы к температурному воздействию и готовы к длительной эксплуатации. Выбирая их в качестве основного материала, владельцы загородных участков смогут получить сооружение, которое обладает массой достоинств:

• простота обработки — полипропиленовые трубы можно резать и гнуть любым способом, собирая теплицы самой разнообразной формы;
• скорость монтажа — благодаря наличию разнообразных фитингов и податливости материала пластиковые сооружения легко собираются и разбираются;
• лёгкий вес — при необходимости сооружение можно без труда перенести или передвинуть на другое место;
• долговечность — выгодное отличие полипропилена от других типов пластмасс заключается в том, что он практически не подвержен вредному воздействию солнечного излучения и имеет срок эксплуатации до 50 лет;
• антикоррозионный свойства — в отличие от каркаса, изготовленного из металлических труб, полипропиленовое основание совершенно не боится влажной, тёплой среды;
• стойкость к возгоранию — этот вид пластика при высокотемпературном воздействии плавится, но не горит;
• жёсткость — теплицы из термопластов этого типа имеют превосходные показатели упругой деформации и легко выдерживают ветровую и снеговую нагрузку;
• низкая стоимость — можно построить довольно объёмное сооружение даже при весьма ограниченном бюджете;
• привлекательный внешний вид — после постройки и в процессе эксплуатации сооружение не требуется красить или обрабатывать защитными средствами.

Как видите, преимуществ у полипропиленовой теплицы немало. Что же касается недостатков, то к ним можно отнести небольшие сложности при креплении плёнки к каркасу.

Полипропиленовые трубы обеспечат каркасу необходимую жёсткость и небольшой вес, предоставляя возможность легко построить теплицу любой конфигурации

Пошаговая инструкция сборки арочной теплицы

Как возводится теплица из пластиковых труб своими руками – видео советы и поэтапные фото строительства

Устанавливается теплица из полипропиленовых труб своими руками одним-двумя человеками за несколько часов. Выбирать следует открытый, солнечный, равнинный участок.

Готовим площадку

Под теплицу лучше залить ленточный фундамент, или выложить площадку по периметру из кирпича, блоков, бутового камня. Самый простой, быстрый вариант устройства основания – фундамент из доски 50*100-150 мм или бруса с ребрами 100-150*100-150 мм.

Размечаем площадку согласно чертежу, забиваем колышки, натягиваем по периметру веревку. Рекомендуется по котловану снять верхний плодородный слой грунта, глубиной 300-500 мм. Можно выкопать траншею по периметру, шириной 300-400 мм, глубиной 300-700 мм. Дно выравниваем, засыпаем щебнем – 100-200 мм, песчаником – 100-200 мм, утрамбовываем. Застилаем 1-2 слоя рубероида. Обрабатываем брус огнеупорными, антисептическими пропитками, промазываем жидким битумом, машинным маслом. Укладываем детали в траншею, проверяем геометрию, диагонали должны быть равны. Крепим на оцинкованные уголки и длинные саморезы.

Полезный совет: Более прочное основание получается, если торцы бруса запилить на ½, вложить один в один, просверлить насквозь, стянуть болтами.

По бокам, по верху фундамента рекомендуется проклеить рубероид, таким образом обеспечив гидроизоляцию. Делаем обратную засыпку грунта.

Собираем каркас теплицы из труб ПВХ

Нарезаем трубы в размер по чертежу ножовкой по металлу, болгаркой, зачищаем торцы напильником.

Первый этап – изготовление фронтонов. Собрать их лучше на земле, а после установить на подготовленный фундамент.

Схема сборки дверей теплицы из труб пвх

Собираем двери, потребуется: 2 вертикальные детали, высотой 2-2,1 м, 3 поперечных — шириной 700-900 мм, соединительные элементы – 4 уголка, 2 тройника. Проем изготавливается из 2 вертикальных стоек, 1 поперечника, как на схеме выше. Высота, ширина проема должны быть на 5-10 мм больше самой двери. На одну из стоек крепим петли.

Далее потребуется труба пвх длиной равной длине арки теплицы. На нее надеваем тройники, расстояние между ними должно быть равно ширине проема. Закрепляем проем на тройниках.

Простая схема, по которой собирается теплица из пвх труб своими руками

Полезный совет: Для прочности теплицы рекомендуется на фронтальную арку надеть дополнительно по 1-2 тройника, закрепить на них вертикальные стойки и установить горизонтальные ребра жесткости. Фронтон можно изготовить из дерева либо сварить из металлических профилированных труб.

По длинной боковине, с внешней стороны фундамента вбиваем в землю на глубину 300-700 мм, в зависимости от мягкости грунта, арматурные, рифленые пруты, 8-12 мм толщиной. Длина прута рассчитывается индивидуально, с учетом того, что он должен торчать наружу 500-800 мм. Расстояние между арматурой 600-900 мм, но не более метра.

Как устанавливается теплица из полиэтиленовых труб своими руками, фото основания с арматурой для крепления каркаса

Трубу пвх, нарезанную в размер, надеваем одним концом на прут, подгибаем, вставляем второй конец с противоположной стороны фундамента. По этому алгоритму устанавливаем остальные арки.

Благодаря эластичности труб пвх дуги для теплицы получаются одинаковыми по форме

Чтобы установленная теплица своими руками из пластиковых труб была прочной, крепим дуги к фундаменту на оцинкованные скобы, которые можно заменить широкими полимерными хомутами.

Пример, как собирается теплица из пластиковых труб своими руками, фото крепления дуг к основанию

Таким же образом устанавливаем ранее подготовленные фронтоны теплицы. Остается связать каркас поперечными элементами. Трубы пвх нарезаем по длине теплицы, и фиксируем их на каркасе пластиковыми хомутами, как на фото ниже. Один поперечный элемент по центру теплицы, в самой верхней точки дуги, в больших постройках желательно дополнительно еще по одному с каждого бока.

Каркас теплицы из пластиковых труб, на фото, как крепить продольные элементы на хомуты

По схеме сборки дверей изготавливаются форточки для проветривания и монтируются в проемы. Далее каркас накрывается полиэтиленовой пленкой.

Схема сборки усиленного варианта дверей и форточек из труб пвх

Полезно знать: Шарниры для открывания проемов можно изготовить своими руками. Для этого нарезаются 2 куска по 10 мм из трубы пвх большей по диаметру, склеиваются между собой, в них вставляются вертикальные элементы дверей и форточек, фиксируются на саморезы.

Посмотрите другой вариант сборки маленькой теплицы своими руками.

Этапы возведения своими руками

Сделать теплицу своими руками очень просто, нужно лишь следовать последовательной инструкции:

1. Для устройства основания теплицы нужно разрезать арматуру на 4 части. Должно получиться 36 одинаковых отрезков длиной по 75 см. Для крепления труб понадобится 34 куска арматуры. Два из них разрезать пополам, в результате чего получается 4 прута длиной 37,5 см.

2. Далее из досок размером 2х6 см нужно сделать основание теплицы прямоугольной формы размером 3,7х9,8 м. Доски сбить гвоздями или скрутить саморезами. Установить основание на участок. Проверить ровность углов (90°), внутри каждого из них забить по отрезку арматуры (37,5 см) для крепления конструкции.

3. 34 куска арматуры забить на одинаковом расстоянии друг от друга (примерно 1 метр) вдоль длинных сторон основания. Делать это нужно таким образом, чтобы длина прутьев на поверхности была около 35–40 см.

4. На вбитые с двух сторон пруты арматуры надеть поочерёдно трубы ПВХ, сгибая их в правильную дугу. Должен получиться практически готовый каркас теплицы.

5. Металлическими пластинками закрепить трубы к деревянному основанию. Для этого используются саморезы и шуруповёрт.

6. Для того чтобы сделать торцевую часть теплицы, необходимо сделать каркас из брусьев. Установить их в каркас конструкции, закрепить шурупами.

7. Из бруса ножовкой выпилить 4 отрезка по 70 см. Один конец каждого из них запилить под углом в 45°. Они необходимы для укрепления торцов теплицы. Скрепить каркас боковой части с основой.

8. После того как каркас собран, необходимо сделать вверху конструкции ребро жёсткости. Для этого специальным пластиковым соединителем скрепить 2 трубы, обрезать лишнее таким образом, чтобы получилась общая длина 9,8 м. Сверху каркаса в центре прикрепить трубу пластиковыми стяжками к каждой из 17 дуг.

9. Накрыть каркас из труб плотной полиэтиленовой плёнкой с нахлестом в нижней части. Затем по одной из длинных сторон прочно закрепить её с помощью отрезков деревянных реек.

10. Натянуть её с небольшим усилием на каркасе, закрепить с другой стороны. Начинать делать это лучше с центра, а затем переходить к торцам.

11. По торцевым частям каркаса плёнку нужно натянуть хорошо вниз. Прибить её к основанию деревянными рейками. В том месте, где будет находиться дверь, нужно вырезать квадрат, оставляя припуски по 5–10 см для крепления каркаса. Завернуть аккуратно плёнку за проём, закрепить гвоздями или саморезами внутри теплицы.

12. Перед тем как устанавливать двери, необходимо тщательно проверить реальные размеры проёма, чтобы она точно подошла по размерам. Для её устройства нужно напилить бруски сечением 2х4 см разных размеров (по 4 штуки длиной 1,5 м и 1,2 м). Сбить из них две рамы, по диагонали зафиксировать брус для большей жёсткости конструкции. К проёму саморезами прикрутить дверные петли.

13. Оставшуюся плёнку можно использовать для дверей. Для этого натянуть её на два каркаса, затем также прикрепить деревянными рейками. Прикрутить ручки и петли. Надеть двери на подготовленные крепления, проверить ровность установки, чтобы не было перекосов и больших щелей.

Второй вариант устройства торцов теплицы

Есть и другой способ изготовления торцов конструкции:

1. При необходимости можно сделать торцевые части теплицы из древесных листов OSB, ОСП, ДСП или ДВП. Деревянный каркас остаётся таким же. Перед покрытием конструкции полиэтиленом необходимо вырезать из листов детали соответствующих размеров.

2. Снизу закрепить листы к деревянному основанию саморезами или гвоздями. Отрезки поролона или другого мягкого материала длиной 6 метров использовать в качестве покрытия для торцов.

3. Натянуть полиэтилен на теплицу, но без припусков по бокам. Закрепить его рейками. Установить двери.

Выбор пластиковых труб для постройки теплицы

В строительных магазинах представлен огромный выбор разновидностей пластиковых труб от очень недорогих до далеко не дешевых. Как же самостоятельно сориентироваться в этом многообразии и сделать правильный выбор? В первую очередь, учитывайте, что данные трубы, всё-таки, предназначены для холодной или горячей воды, а также для газа. Поэтому дополнительные супер характеристики в виде идеально гладкой внутренней поверхности и устойчивости к напору и давлению, вас совершенно не должны волновать. Главное – это диаметр и толщина стенок. Всё.

Теплица из полипропиленовых труб, обшитая пленкой

Разумеется, металлопластиковые трубы прослужат вам дольше, но все равно даже для них зимой придётся ставить подпорки во избежание деформации конструкции под тяжестью снежной шапки.

В таблицах ниже для сравнения приведена информация о разнообразии видов труб. Какие выбрать – решать вам, но не стоит переплачивать за те свойства, которые вам никогда не пригодятся в теплицы.

Материал + его цена за метр, руб.	Достоинства	Недостатки	Особенности монтажа	Рекомендуемый размер для пленки/поликарбоната, мм Рекомендуемая толщина стенок, мм
ПНД (полиэтилен низкого давления) От 39	Невысокая стоимость, простота монтажа, гибкость и долговечность, малый вес	Восприимчив к УФ-излучению, деформируется при низких температурах, прогибается под снегом	Сварка, фитинги	От 15/от 25 От 4
Полипропилен От 45	Прочность, небольшой вес, простота монтажа	Может деформироваться под тяжестью снега	Фитинги, саморезы, спайка	От 15/от 25 От 4
Поливинилхлорид (ПВХ) От 45	Легкая, недорогая.	Недостаточно жесткости, не слишком хорошо гнется	Хомуты, клей, фитинги	От 20/от 32 От 4,2
Сшитый полиэтилен От 400	Долговечность, гибкость, абсолютная устойчивость к УФ-лучам, перепадам температуры	Высокая стоимость	Обжимные металлические муфты	От 20/от 32 От 2,9
Металлопластик От 170	Хорошо гнется, эластичная, прочная, не реагирует на перепады температур	Высокая стоимость	Фитинги	От 20/от 32 От 3

Как вы видите сами, необходимая толщина стенок, диаметр труб, а также другие характеристики у разных материалов всё равно будут примерно одинаковыми. Зато цена может отличаться в разы.
