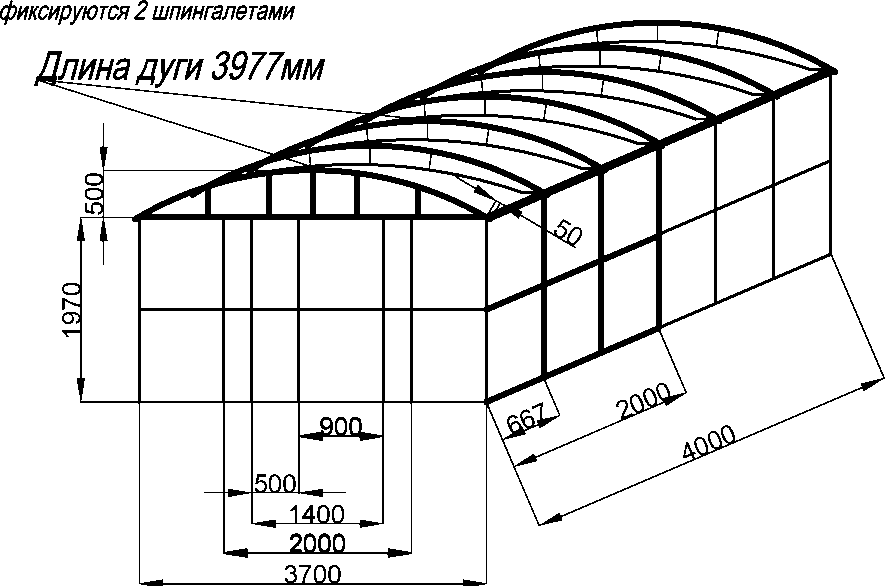

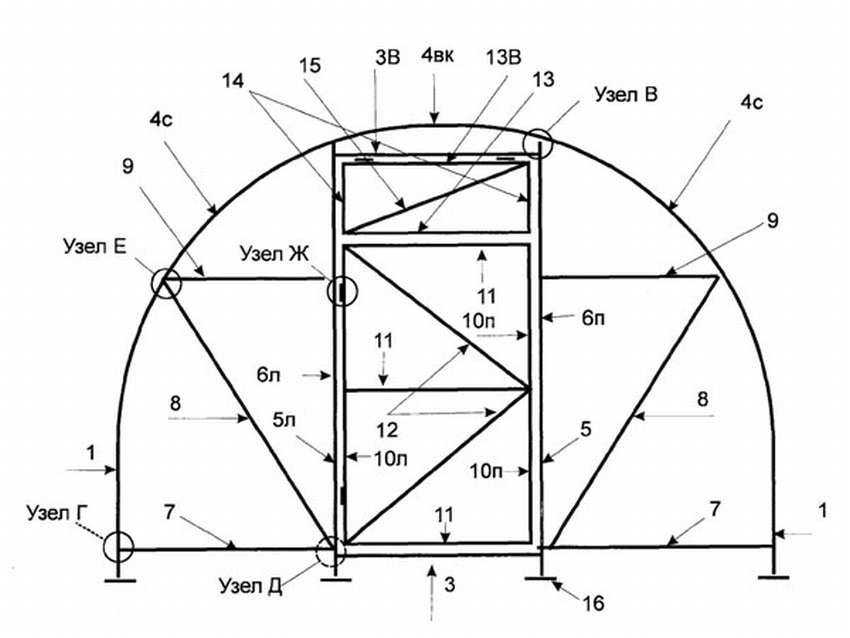

Чертежи теплицы из поликарбоната своими руками из профильной трубы

Инструменты и материалы для создания парника

Для изготовления частей и сборки парника из поликарбоната в целом потребуются следующие инструменты и материалы:

Защитные очки;
Угло шлифовальная машина (в народе «болгарка») и диски к ней;
Если под рукой не имеется «болгарки», то можно использовать ножовку по металлу. Стоит заготовить несколько полотен к ней;
Для сверловки отверстий для крепления применяется дрель с возможностью регулировки скорости вращения;
Отвертка, шуруповерт и гаечный ключ;
Молоток;
Маркер или фломастер для разметки материала. Карандаши не подойдут, так как оставляют практически неразличимую черту;
Рулетка;
Материал для каркаса – квадратная труба (размеры лучше определить самому, зависит от габаритов будущего парника);
Поликарбонат для стенок и крыши;
Шарниры для закрепления открывающихся частей парника.

Назначение и разновидности конструкций

Парник представляет собой небольшое устройство, предназначенное для выращивания не только огурцов, но и других теплолюбивых культур. В отличие от теплицы он занимает мало места на участке, высота небольшая, в некоторых помещениях вся площадь земли отведена грядкам.

Выделяют несколько видов парников, которые не составит труда сделать самому:

Арочные разновидности отличаются полукруглой крышей. Конструкцию делают временной, устанавливая дуги с перетянутой пленкой. Огурцы находятся в укрытии до исчезновения угрозы возврата весенних заморозков. Имеется вариант капитальной конструкции, которая состоит из профильных труб и поликарбоната. Последний тип парника используется несколько лет.
Различают разновидность с односкатной или двускатной крышей. Такой тип парника сооружать можно из дерева или металла. В качестве покрывного материала выбирают поликарбонат, стекло или полиэтиленовую пленку.
Если климат в области холодный, то подходит заглубленный вариант. Стенки конструкции делают из деревянных досок или брусков. Помещение закрывают рамами с двойными стеклами.

Существуют и другие типы самодельных парников для огурцов. Каждый вид сооружения должен отвечать следующим требованиям:

внутри помещения воздух должен быть постоянно температуры: днем +25, ночью — +16 градусов;
температура почвы на отметке +20 градусов;
влажность на отметке 75%;
не должно быть сквозняка;
важно обеспечить достаточный доступ света к растениям;
продумать следует удобный доступ насекомых во время опыления;
обязательно обустраивают помещение опорами для подвязывания кустов огурцов.

Сделать закрытое помещение для овощной культуры можно из любых подручных материалов:

Быстро монтируется сооружение из ненужных оконных рам. Их укладывают и закрепляют на подготовленном деревянном коробе.
Легко сделать треугольный парник из деревянных досок. Делают короб, в середине короба устанавливают стойки из брусков, соединяют их трубой. К боковым длинным доскам бортика крепят боковые бруски и прикрепляют две наклонные доски.

В каждой конструкции должна быть протянута веревка от основания к верхней точке сооружения. Она необходима для того, чтобы формировать огурцы вертикально.

Бабочка

Парник-бабочка отличается тем, что у конструкции предполагается изготовление двух открывающихся сторон крыши. Если поднять обе стороны для проветривания помещения, то сооружение становится похожим на распахнутые крылья бабочки.

Пользоваться таким парником удобно. Так как открывается каждая сторона, то удобно работать с грядкой с любой стороны. Под грядки используется все пространство помещения. Занимает парник-бабочка мало места. Стандартная длина конструкции 260 см, ширина — 140 см, высота — 100 см. Перед тем как приступать к сборке, делают подробный чертеж:

Первоначально приступают к сборке деревянного короба. Боковые торцевые стенки состоят из трех соединенных брусков. Они будут прикреплены уголками и саморезами к двум длинным боковым доскам.
По центру длинных боковых досок делают выемки глубиной 26 мм и шириной 5 мм. Они необходимы для установления рамы.
Между боковыми стенками устанавливают коньковую доску.
Делают опоры для крыльев из узких досок, которые устанавливаются в пазы длинных боковых досок.
Под опорами лучше делать дополнительные поддерживающие бруски.
После этого приступают к изготовлению самих крыльев. Делают раму подходящих размеров и вставляют стекла.

Так как парник получается маленький, он быстро прогревается на солнце, хорошо держит тепло и выдерживает сильный ветер. Широко откидывающиеся боковые стороны обеспечивают доступ воздуха во все уголки помещения.

Улитка

Мини-парник улитка представляет собой переносную конструкцию с откидывающейся половиной только с одной стороны. Чаще всего улитку используют для проращивания семян. Каркас теплички состоит из профильных труб, укрывным материалом служит поликарбонат. Откидная дверца организовывается с обеих сторон. В качестве фундамента выбирают деревянные брусья или кирпичи.

Бельгийский

Практичным и удобным считается домашний парник бельгийский. Разновидность предполагает наличие односкатной откидывающейся крышки. Каркас делают металлическим или деревянным. Покрытие делают из стекла, поликарбоната или пленки. Единственным недостатком считается высокий бортик сооружения, для ухода за растениями необходимо наклоняться через него.

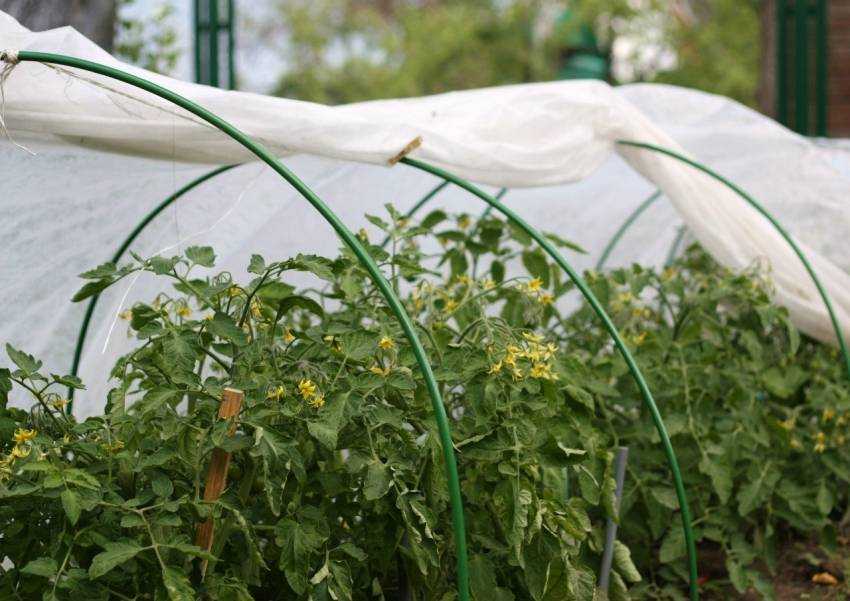

Как сделать парник для помидоров своими руками: стационарная конструкция

Если у вас есть возможность выделить пространство и время для установки конструкции стационарного типа, то можно рассмотреть более капитальные варианты, например парник из профильной трубы с покрытием из поликарбоната или полиэтиленовой пленки. Поскольку обычно такая конструкция не демонтируется на зимний период, она должна быть достаточно прочной и надежной, чтобы выдержать серьезные ветровые нагрузки и вес осадков.

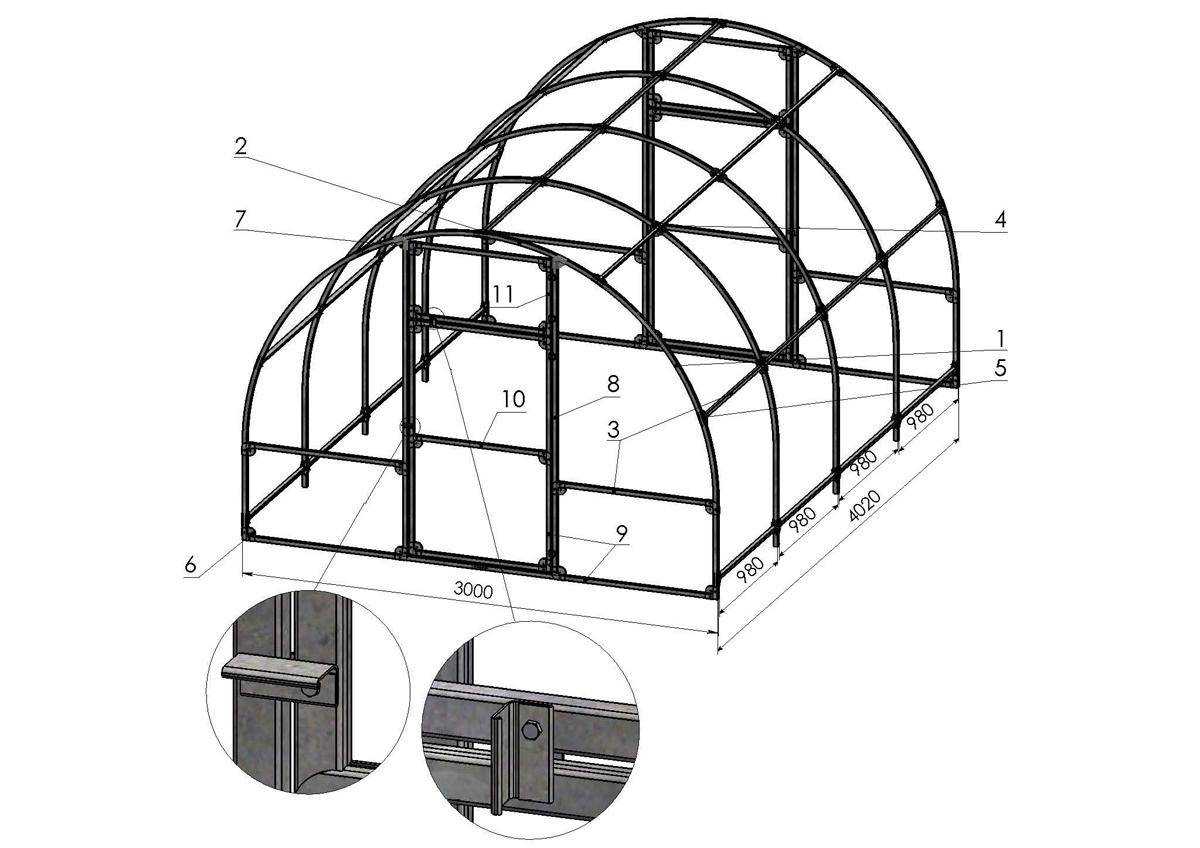

Своими руками парник из профильной трубы сделать легко, особенно, если использовать для работы уже готовый чертеж со всеми размерами деталей. Для установки такой конструкции рекомендуется подготовить надежный фундамент, который будет прочно удерживать парник и не позволит ему улететь при сильных порывах ветра.

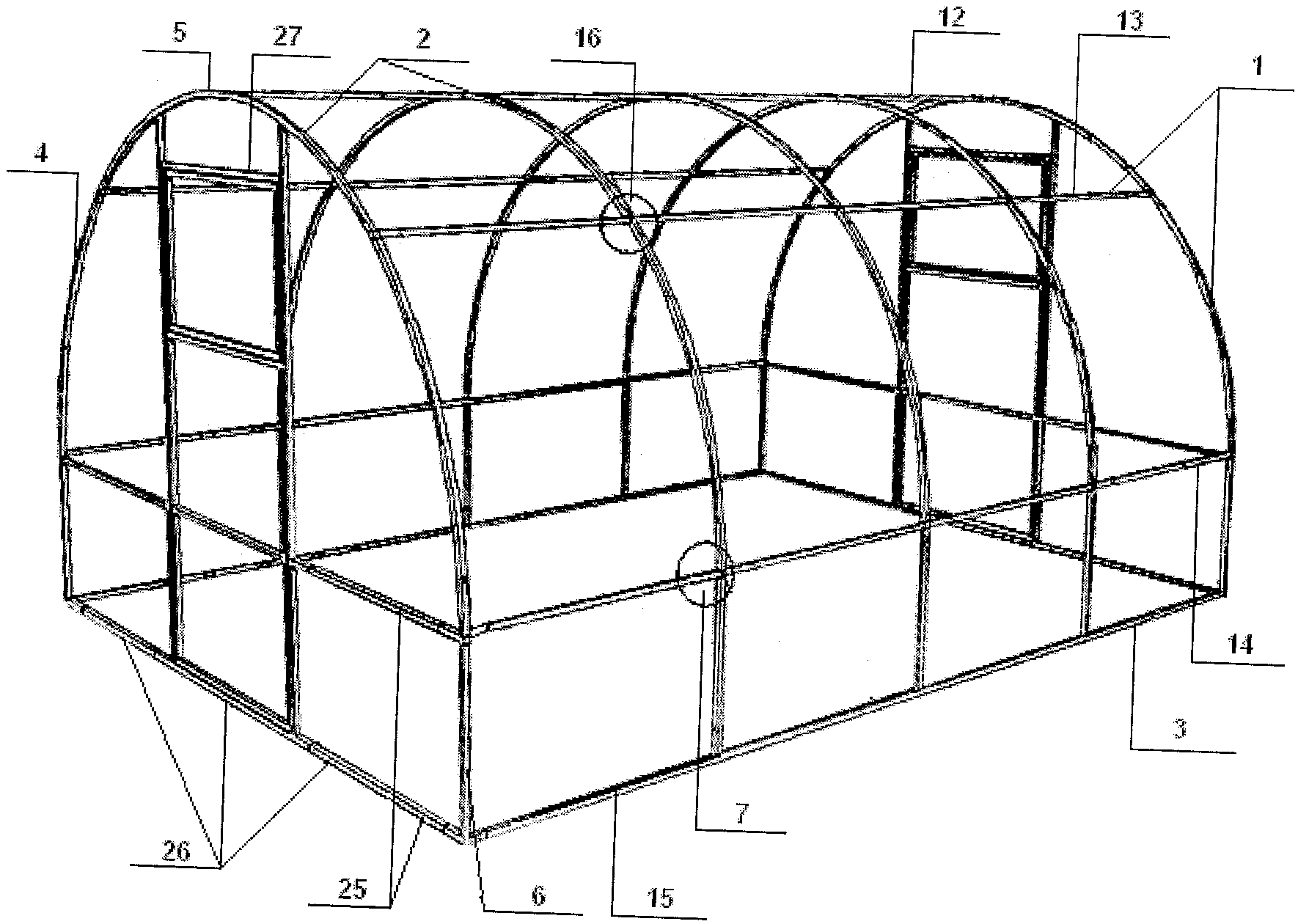

Самая простая схема, доступная для реализации – арочная конструкция. Для этого потребуется согнуть несколько труб одинакового размера и закрепить их таким образом, чтобы получились арки, стоящие одна за другой на равном расстоянии. Для большей прочности, вверху и по бокам крепятся дополнительные ребра жесткости.

Стационарную конструкцию парника для помидор можно сконструировать используя профильные трубы, дерево и полиэтиленовую пленку

Если в качестве укрывного материала используют пленку, то ее просто укладывают сверху, фиксируя к трубам при помощи саморезов или других приспособлений. Внизу оставляют припуск, что позволяет присыпать края землей или зафиксировать пленку при помощи подручных предметов, обладающих достаточным весом. Как правильно это сделать, можно увидеть на фото парника для помидор своими руками.

Немного сложнее работать с поликарбонатом, однако, результат стоит потраченных усилий, учитывая, что срок его службы может составлять до 30 лет, в то время как пленка не прослужит более 1-2 сезонов. Поликарбонат прикручивается к каждой из сторон каркаса, после чего излишки удаляются при помощи острого ножа, а швы обрабатываются и герметизируются.

Высота дуг в парнике для помидоров должна быть выше взрослых растений во избежание контакта укрывного материала с плодами и листьями

Разновидности крыш для теплицы

Какой материал выбрать для строительства каркаса?

Каркас служит своего рода скелетом, на котором держится вся конструкция парника. Поэтому подходить к выбору материала здесь необходимо с особой тщательностью. Самым недорогим и распространенным вариантом является каркас из дерева. Дерево легко обрабатывается, стоит недорого, однако и служит гораздо меньше. Обычный парник из необработанного дерева редко служит больше 3-4 лет. Впрочем, если деревянные детали предварительно обработать антисептиком, срок службы конструкции можно повысить до 10 лет.

Более дорогим, но и более долговечным вариантом может стать применение металлического профиля. Минусы такого варианта – более сложный монтаж (особенно при строительстве парника своими силами), а также подверженность металла коррозии.

Вариант изготовления каркаса хлебницы

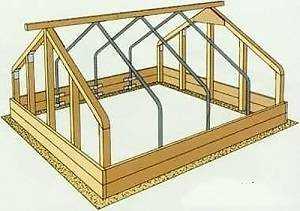

Рассмотрим самый простой вариант — деревянный каркас для парника. Для работы потребуется деревянный брусок 50х50 или 40х40 мм, доска, толщина которой составляет 25-30 мм, а ширина — 100-150 мм, рейка 30х20 см, антисептик, металлопластиковые водопроводные трубы диаметром 20-25 мм, крепежные уголки.

Таблица. Пошаговая инструкция по изготовлению деревянного каркаса для парника.

Шаги, иллюстрации	Описание действий
Сборка короба	На фундаменте или просто выровненной площадке сооружают короб. Его делают из обрезной доски 25-30 мм толщиной. Доски плотно подгоняют друг к другу и собирают в щиты необходимого размера с помощью отрезков рейки 20х30 мм. Высота парника завит от количества досок и может составлять от 20 до 50 см. Высокий короб делают при устройстве теплой грядки внутри парника.
Установка угловых стоек	Щиты выставляют по разметке и крепят их концы к угловым стойкам из бруска 50х50 мм с помощью саморезов или уголков. Верх стоек срезают под углом 45 градусов. Короб изнутри тщательно обрабатывают антисептиком, высушивают и закрывают стенки гидроизоляционным материалом – рубероидом или аналогами. В северных регионах стенки можно дополнительно утеплить пенопластом или полистирольными плитами.
Наклонные балки и средние стойки	Балки и стойки образуют торцовые стенки. Среднюю стойку делают из бруска 50х50 мм, ставят ее строго по центру торцевых стен и крепят к доскам на уголки и саморезы. Балки из бруска 50х50 мм размечают по месту, прикладывая их к угловым и средним стойкам, выпиливают в размер. При использовании в качестве покрытия пленки рекомендуется обработать брусок — снять фаску и зашкурить.
Крепление балок с помощью уголков	Крепят балки с помощью уголков. Для соединения с угловыми стойками используют уголки на 135 градусов, для крепления к средней стойке – на 45 градусов. При отсутствии нужных уголков можно использовать перфорированную металлическую полосу. Ее разрезают на отрезки 8-10 см и закрепляют на 6-8 саморезов в каждом узле. Стальные уголки без защитного покрытия нуждаются в покраске, оцинкованные можно не обрабатывать.
Промежуточные стойки	Промежуточные стойки делают также из бруска 50х50 мм. Прикладывают их к стенке и размечают по месту, закрепляют изнутри с помощью стальной перфорированной полосы. Расстояние между стойками должно быть 40-50 см, их количество зависит ширины парника. Изнутри для укрепления конструкции можно закрепить косынку из обрезков фанеры.
Коньковый брус	Коньковый брус из бруска 50х50 мм укладывают на средние стойки и закрепляют на уголки. Вынос конькового бруска с обеих сторон должен быть не менее 15 см – к нему при эксплуатации парника крепят закатанную в рулон пленку. С бруса снимают верхние фаски и ошкуривают во избежание повреждения пленки.
Стропильные рамы из труб	Стропильные рамы выполняют из металлопластиковых труб – их удобнее гнуть в нужных местах, к тому же они сохраняют форму. Шаг установки труб – 0,5-0,8 м. В качестве шаблона можно использовать одну из торцовых стен. Трубу прикладывают к угловым стойкам и балкам и отмечают места сгиба. Гнут трубы с помощью пружинного трубогиба.
Крепление стропильных рам	Крепят стропильные рамы с помощью перфорированной металлической полосы и саморезов. В нижней части трубы прихватывают на 2-3 хомута. Вверху в месте крепления к коньку необходим горизонтальный участок трубы длиной 5 см для лучшего прилегания к бруску. Там достаточно одной точки крепления.

Виды теплиц с открывающимся верхом

В зависимости от механизма сооружения из поликарбоната с откидным верхом делятся на два вида:

Откидные. Створки-крышки открываются на петлях и крепятся в приподнятом положении посредством подпорок.
Раздвижные. Съемные секции соединяются и ездят по мини-рельсам. В открытом состоянии парника передвижные детали накладываются на остальные элементы.

Иллюстрация для статьи взята из открытых источников

Парники с крышей, которая откидывается, классифицируются на разновидности в зависимости от формы:

Арочные. Такие сооружения несложны в монтаже. Обеспечивают эффективный прогрев культур. Не подходят для выращивания высоких растений. Откидная крыша позволяет упростить процесс проветривания.
Двускатные. Конструкции с такой крышей отличаются длительным сроком эксплуатации в силу своей прочности.
Односкатные. Могут использовать в качестве пристройки к основному сооружению. В таких теплицах растения испытывают нехватку света. Небольшой угол наклона ската крыши негативно сказывается не ее прочностных характеристиках.
В виде капелек. Имеют сходство с полукруглыми. Закругленные скаты заменяют ровные грани, которые состыковываются вверху под заданным углом. Наклон укрепляет основу теплицы.
Купельные. В их основе лежат треугольные грани. Создает благоприятные условия для растений. Способствует удержанию тепла и хорошему рассеиванию света.

Парники из поликарбоната с открывающимся верхом: особенности и предназначение

Парник – это конструкция сельскохозяйственного предназначения, которая предназначена для выращивания рассады или небольших растений в условиях закрытого грунта. За счет того, что стенки парника сделаны из прозрачного материала, который не препятствует проникновению солнечного света, почва внутри нагревается, а влага при этом не испаряется так, как это происходит в открытом грунте. Как результат – внутри создаются максимально благоприятные условия для растений: высокая и стабильная температура, а также влажность.

Компактный, открывающийся парник для рассады с полочкой для садовых принадлежностей и удобрений можно соорудить самостоятельно без больших финансовых вложений.
На заметку! При желании обеспечить растениям комфортные условия, можно повысить уровень СО2 в парнике. Для этого достаточно расположить его рядом с местом, где разлагаются любые органические отходы.

Важно не путать парник с теплицей, так как эти конструкции имеют серьезные отличия друг от друга, и в первую очередь это касается их габаритов. Теплицы значительно превышают парники по размерам, и вполне могут использоваться для выращивания крупных сельскохозяйственных культур

Парники же, как правило, по высоте не превышают человеческий рост и используются для рассады или небольших растений.

Стандартные размеры парника не превышают 1-1,5 м в длину, 1-1,5 м в ширину, если конструкция одностворчатая и 2-3 м, если она двустворчатая. В длину такая конструкция может быть от 1,5 до 4 м, в зависимости от желания и возможностей владельца.

Сооружения такого типа используют для выращивания разнообразных культур, среди которых всевозможная зелень: укроп, петрушка, латук, салат, щавель; овощи: морковь, лук и другие. Также можно выращивать ягоды, например, землянику, клубнику. Нередко парники используют и для выращивания цветов.

В парниках из поликарбоната с открывающимся верхом удобно выращивать небольшие растения, такие как ароматные травы, перцы или клубнику.

При этом важно понимать, что размещение растений внутри парника – это только один из этапов их выращивания. В дальнейшем, придется постоянно следить за тем, чтобы условия внутри конструкции были комфортными для выращиваемых растений

Нельзя допускать перегрев или промерзание. Именно для этой цели и используют открывающиеся створки, которые позволяют регулировать температуру и предотвращать обезвоживание и отмирание растений.

Строительство фундамента

Парники из СПК — лёгкие и мобильные сооружения. Сильный фундамент им не нужен, но если их планируют ставить на долгое время, надо соорудить подходящую основу. В качестве материала для фундамента используют:

брус;
бетон;
кирпич.

Фундамент выполняет теплоизоляционную функцию. Он предотвращает промерзание грунта в холодное время года. Основа удерживает внутри парника тепловую энергию, которая образуется в результате разложения органических соединений на грядках. Строительство начинают с размётки участка земли — по периметру будущей конструкции. После размётки выкапывают траншею глубиной 10-25 см и заполняют её песком на одну треть. Сверху укладывают деревянный короб, сделанный из бруса. Если у вас есть красный кирпич, вместо коробки их бруса можно использовать его.

Между кладкой и стенами ямы останется пространство. Его засыпают почвой или гравием. Фундамент и парник фиксируют к земле длинными штырями из металла, забивая их в землю на 50-70 см. Такая глубина обеспечит устойчивость лёгкому сооружению, и его не снесёт сильным порывом ветра.

Сборка и установка своими руками

Домашняя мини теплица

Чтобы собрать эту мини теплицу своими руками, понадобится всего 30 минут.

Правда это комплект от Ikea, который можно купить в магазине, но это также можно полностью сделать своими руками из стекла и деревянных реек. Посмотрите на пошаговые фото, ну что здесь сложного?

Источник фото: www.runtoradiance.com/diy-gold-ikea-hack-greenhouse/

Теплица в лампочке

Лампа накаливания является основным символом потраченной энергии. Но если у вас есть перегоревшая лампочка, не спешите ее выбрасывать. Это выглядит удивительно, но вы на самом деле можете сделать мини теплицу в лампочке. Для этого вам понадобится:

старая лампочка;
эпоксидный клей;
кусочек резины;
чашка для смесителя (отражатель);
маленький пластиковый стаканчик
почва

Подготовьте лампочку

С помощью плоскогубцев снимите нижний контакт.
Затем разбейте стекло между двумя контактами и на внутренней стороне, выровняйте края.
Вычистите белый порошок из лампочки. Вы можете сделать это с помощью тряпки, воды или компрессора (не рекомендуется).
Необходимо расширить отверстие в нижней части раструба, можно использовать сверло.
Затем используйте плоскогубцы, чтобы расширить отверстие в нижней части лампочки.
Приклейте резину к цоколю эпоксидным клеем. Дайте высохнуть в течение как минимум двадцати минут.
Посадите растение или семена, этот шаг, пожалуй, не требует пояснений.
Теперь поставьте на основание и наденьте лампочку.

Поставьте на хорошо освещенный подоконник и иногда поливайте.

Источник фото: www.instructables.com/id/Lightbulb-greenhouse/

Комнатная мини теплица

Эта очень простая миниатюрная комнатная теплица, напоминает загородный дом. Каркас из маленьких палочек обернут чем-то вроде целлофана. Вы даже можете экспериментировать, добавляя несколько полок, чтобы освободить место внутри крошечного пространства.

Этот проект простой, легкий и увлекательный, который можно сделать за пару часов. Это не только весело и круто, но и обеспечивает теплый и уютный дом для саженцев!

Источник фото: www.instructables.com/id/Mini-Greenhouse-2/

Домашний мини парник для рассады

Ф6 Еще один вариант маленького домашнего парника, который вы можете использовать для рассады. Вам нужно будет приобрести несколько деревянных палочек, скотч, полиэтиленовую пленку и выделить приблизительно 20 минут свободного времени. В конце концов, вы получите тепличный домик в форме куба, который можно установить внутри деревянной коробки. Сначала сделайте две рамки в форме буквы П, нижняя часть должна быть приблизительно на ширину коробки, а высота на несколько сантиметров выше парника. Затем вам нужно вырезать две палочки, по размеру немного меньше, чем ящик парника.

После этого прикрепите палочки к полиэтиленовой пленки, постарайтесь сделать углы максимально прямыми. Внизу ног оставьте пару сантиметров в запасе. Отрежьте пленку от каждого угла в направлении соединения между П-образной и длинной ручкой. Закрепите ленту, чтобы сделать угол 90 градусов между длинной палкой и лапками от П-образных ножек. Мини парник готов, можно сеять.

Источник фото: www.instructables.com/id/Mini-greenhouse-3/

Небольшой светодиодный парник для выращивания растений

Вот еще идея, как сделать минипарник в картонной коробке, чтобы выращивать рассаду в домашних условиях. Для этого проекта понадобятся: картонная коробка, светодиодная лента и алюминиевая фольга. Автор проекта решил нанести на коробку алюминиевую фольгу, потому что она обладает высокой отражающей способностью и может служить водным барьером. Вам нужно перекрыть все углы, чтобы вода, если она попадет в коробку, не испортила ваш парник. Используйте аэрозольный клей, он легко наносится и отлично работает.Чтобы свет попадал в середину коробки, вырежьте отверстие, как показано на фото.

Так как светильник покрывает почти всю верхнюю часть коробки, вырежьте отверстие по всей верхней части, за исключением стороны с клапаном и углов, чтобы сохранить прочность.Посадите несколько саженцев в маленький лоток, а затем поместите в маленькие горшки. Используйте откидную створку в качестве подъемника, чтобы приблизить растения к свету до того, как они созреют.Для того чтобы растения росли крепкими, используйте гидропонное удобрение. По сути, это то же самое, что и гидропонная установка, но с использованием стерильной среды для выращивания, которая выглядит как почва. Поливайте каждый день по графику.

Источник фото: www.instructables.com/id/Indoor-LED-Plant-Grow-Room/с

Как сделать мини парник своими руками: передвижная конструкция

Подвязка огурцов – важный момент!

А то, что крепить шпалеры нужно, это факт. А потому самая большая ошибка при покупке помещения именно для выращивания огурцов – это приобретение модели, где крыша – сплошная без каких-либо намеков на то, куда же потом цеплять «хвосты». А вот варианты с перекладинами – самое то.

К слову, овощи в теплице не всегда подвязывают. Иногда это растение оставляют виться по земле, как это часто бывает на открытых пространствах. И в обоих методах есть свои плюсы и минусы. Просто запомните одну вещь: если вы можете поливать плоды хотя бы через день, тогда подвешивайте их на шпалеры, ведь это значительная экономия места. Если вы приезжаете на дачу раз в неделю, тогда оставьте на земле, чтобы широкие листья растения сами закрыли землю от палящего солнца.

Шпалеры

Причем подобное сооружением вы можете сделать сами. Вот как установить такие шпалеры:

Шаг 1. В концах ряда воткните колья по метру высотой.
Шаг 2. Между кольями натяните шнур, и от него к каждому саженцу спустите проволочный или веревочный хвост.
Шаг 3. Растение само отыщет и зацепится за шнур специальными «щупальцами».

Или еще проще: когда будут подготовлены грядки, вдоль каждой натяните по два ряда проволоки – примерно на высоте от 1,5 до 2 метров. Расстояние между проволоками – 20-30 см.

Подвешивают плоды и V-образным способом. Каждый ряд смотрит в свою сторону, растениям достается больше тепла, да и собирать урожай удобнее. Но к концу лета все равно могут получиться джунгли, почему и более популярным сегодня все-таки остается метод «одна шпалера – два прохода». Огуречные шпалеры еще хороши тем, что вам не придется постоянно гнуть спину.

А вот подробный процесс строительства теплицы с крепкими перекладинами, задуманными специально для шпалер:

Огуречная сетка

Для этого овоща в условиях парника особенно удобно применять шпалерную сетку. В этом методе – море преимуществ:

Значительная экономия площади.
Плоды не касаются земли, не пачкаются и не загнивают.
Замечательная вентиляция растений.
За посадками удобно наблюдать и обрабатывать их.
Сам метод гениален и обходится дешево.

При этом всем растения «ползут» по сетке самостоятельно – при помощи усиков. А современные агрономные сетки настолько прочны, что даже удерживают на себе тяжелые дыни.

Простую пластиковую сетку можно приобрести на рынке – она продается в рулонах шириной 2 метра. Проденьте внизу и вверху сетки проволоку или шнур, и натяните их между опорами. Осенью сетку легко снять с опоры, скрутить и спрятать до следующего сезона. А в качестве опоры можете использовать толстую металлическую арматуру 2,5 метра высотой.

Стандартные параметры сетки – 1,7 метра высота и ячейки 15х17 см. А установить ее в теплице вообще проще простого – просто натяните между установленными заранее столбиками прямо над грядками с растениями. Высаживайте огурцы по обе стороны шпалерной сетки, в шахматном порядке.

Если вы применяете шпалерную сетку, то грядки делайте на расстоянии полуметра.

Вот как построить конструкцию, удобную для установки сетки:

Шпагатная паутина

Практикуется также и такой способ, который дачники окрестили «горизонтально-оплетно-шпагатным». Огурцы высаживаются по центру грядки, над ними ставятся металлические дуги с нетканым материалом до начала июня, сама же поверхность грядки мульчируется скошенной травой. В начале июня ткань снимают, дуги оставляют, а по периметру грядку оплетают шпагатом. Получается, что все овощные плети расположены внутри шпагатной паутины и уже не тянутся за периметр. Удобно поливать такое сооружение – прямо в центр, к корням, и на листья ничего не попадает. В итоге, как показывает практика, урожайность выше на 20-30%, овощам легче противостоять перепадам температуры и засухе, сам период плодоношения значительно удлиняется.

Шпагатную паутину удобнее всего крепить в односкатной теплице, с высокой стороны, а с другой ставить рабочий инвентарь и проводить коммуникации:
