Банная печь из 530 трубы своими руками

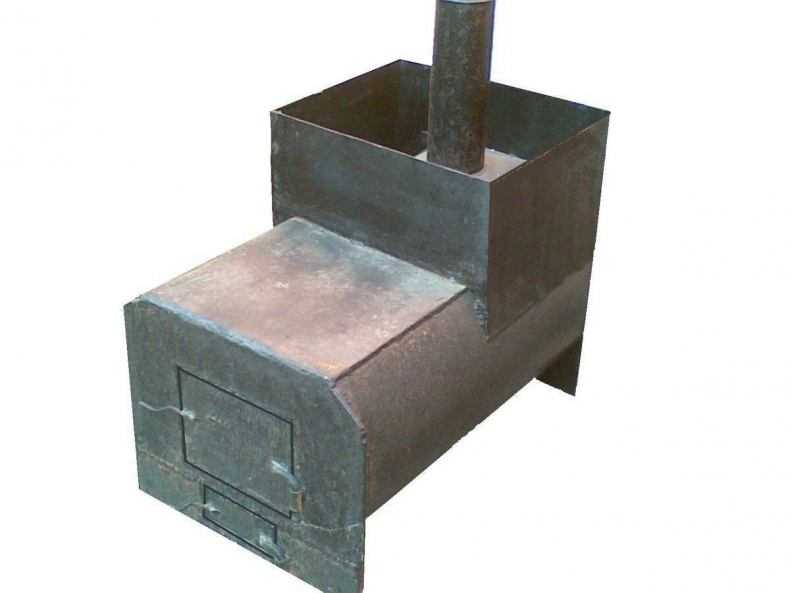

Горизонтальный вариант печи

Считается, что при прочих равных условиях (толщина металла, величина топки) горизонтальная печка имеет больший коэффициент полезного действия (КПД). Поэтому, если нет острого недостатка площади, то горизонтальный вариант предпочтительнее.

Порядок работы по сварке печи для бани из трубы горизонтального профиля:

• Вырезают болгаркой топку — кусок трубы нужного размера (в соответствии с чертежом). Оптимальная длина от 0,7 до 0.9 м;
• Изготавливают колосники из металлической рамы и прутков, приваренных параллельно к раме на расстоянии около 50 мм;
• Внутри полученной топки укрепляют колосники. Если используются готовые изделия, то их укладывают на приваренные изнутри металлические уголки;
• Сверху топки вырезают отверстие для дымохода (15–20 см). Рекомендуется отступить от задней стенки топки на расстояние 15 см. Это нужно для того, чтобы дым и раскаленные газы не сразу выводились наружу, а слегка задерживались перед удалением, участвуя в теплообмене.

Небольшое отступление: некоторые прорезают отверстие для дымохода в задней стенке — этого делать не стоит. Уходящий напрямую горячий дым снижает КПД печки, увеличивает расход топлива.

• Далее отрезают металлический лист по размеру задней стенки топки и приваривают его. Если проектом предусмотрено устройство каменки, то лист, образующий заднюю стенку печи, отрезают большего размера. Он должен выходить за пределы задней стенки топки, образуя верхней частью одну из сторон ящика для камней;
• Отрезают переднюю стенку нужного размера, в которой прорезают отверстия для топки и зольника;
• Приваривают фасад, после чего навешивают дверцы (магазинные или самодельные);

Достоинства самодельных трубных печей

Печь из металла может быть изготовлена из труб, листовой стали и отработанных газовых баллонов. Самый оптимальный вариант – устройство из толстостенной стальной трубы. Оно обладает рядом важных преимуществ:

• Высокая механическая прочность материала, способного выдерживать резкие изменения температурного режима.
• Низкий уровень теплового расширения и высокая тепловая отдача.
• Хорошая теплоемкость для сохранения тепловой энергии после длительного горения топливного материала.
• Устойчивость толстостенного металла к коррозии, разрушению и деформации при чрезмерном воздействии высоких температур.
• Эффективное распределение энергии по всему объему помещения и создание естественной тяги внутри конструкции.
• Надежность, практичность и продолжительный срок службы готового изделия.
• Доступная стоимость материала, простота изготовления и монтажа.

Процесс сбора печи

Естественно, печка в баню из трубы собраннаясвоими руками не будет смотреться супер идеально внешне. Однако она выглядитвполне прилично, и главные свои функции будет осуществлять не хуже заводскоймодели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент,отступив от стены 0,2 метра;
• в месте выхода трубы наружу следуетпроизвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5метра;
• все элементы из дерева нужнообработать изоляционным составом с глиной;
• отрезок дымохода, между потолком икрышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, гдеустановлена печь.

Фундамент

Самостоятельноеизготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

1. Засыпать её на 0,3 метра щебнем,небольшими фракциями, и хорошо утрамбовать.

1. Приготовить раствор, цемент и песок,из расчёта 1 к 4, разбавить водой.

1. Залить раствор в яму и на 24 часаоставить, чтоб он подсох и приобрёл твёрдость.

1. Сверху необходимо положить рубероид, он защитит от влаги.

1. Приготовить бетонный раствор, егосостав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученнойсмесью залить рубероид.

1. Хорошо выровнять основаниестроительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник— это специальная решётка, которая обеспечивает тягу. Изготовить колосник можнодвумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалитьсередину, оставив места для сварки по краям.
3. К данной раме приварить металлическиепрутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы кбольшим температурам. Срок службы у таких моделей самый большой.

1. Кирпичными — так как поверхностьшероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

1. Стальными — этот вариант наиболееподходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборкинесложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Технология изготовления вертикальной печи из трубы

Для печной конструкции такого типа достаточно подготовить обрез трубы длиной 900 мм и диаметром 500 мм.

Последовательность сборки конструкции выполняется поэтапно:

Нижний край трубы тщательно зачищают – он будет являться основанием печи. Далее в трубе проделывают входное окно для поддувальной камеры, которое будет использоваться для удаления золы.
Над поддувальным отсеком фиксируют металлическое днище топливной камеры, которое полностью соответствует размеру трубы. В центральной части заготовки проделывают вход для колосника и наваривают металлические пруты.
В корпусе проделывают прямоугольник для топки, которая будет расположена над колосником. К окошку приваривают дверные петли, на которые фиксируют защитную дверку.
Над топочным отделением обустраивают отсекатель прямоугольной формы, имеющий срезанные углы, за которые его приваривают к трубному основанию

При фиксации отсекателя важно соблюдать технологические зазоры для дымоотвода.
На расстоянии 10 см выше отсекателя к трубе приваривают металлическую решетку – дно будущей каменки. Далее устанавливают защитную дверку.
Верхнюю часть каменки можно закрыть листом металла с небольшим отверстием под дымоотводную трубу

По краям каменки наваривают ограничительные планки для монтажа водяного бака.
Корпус готового устройства тщательно зачищают и покрывают термостойким составом.

Сборка самодельной банной печки доступна и проста, но требует некоторых знаний и навыков работы со сварочным оборудованием.

Изучив пошаговую инструкцию и рекомендации о том, как сварить печь для бани из трубы, каждый домовладелец сможет легко справиться с поставленной задачей без сторонней помощи. А результатом усилий станет практичная и долговечная печь, которая подойдет для топки бани любого размера.

Как установить трубу на печь в бане

Система отведения продуктов горения в печи — один из ее основных элементов. Поэтому установка дымохода является важным этапом изготовления печи для бани.

Выделяют следующие виды дымоходов:

• Керамические. Имеют повышенную устойчивость к высоким температурам и большой срок эксплуатации.
• Кирпичные. Их недостатком является накопление сажи и ухудшение тяги. Материал достаточно прочен, выдерживает перепады температур. Выполняет функцию нагревательного элемента для воды.

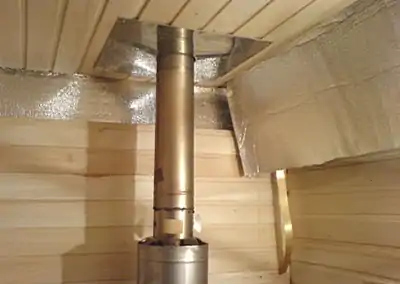

Специальных познаний для установки дымохода не нужно. Этот процесс достаточно простой и по силу любому. Существуют следующие этапы его установки:

• Сделать разметку в потолке и крыше.
• Вырезать отверстия согласно замерам.
• Дымоход устанавливается на печь, выводится в потолок. Конструкция закрепляется саморезами, кожухами закрывается лишнее пространство.
• Пространство вокруг дымохода заполняется негорючими материалами (асбест, керамзит).

Особенности установки печей для бани из трубы

Для подобных устройств следует предусмотреть сооружение фундамента. При создании самой печи должны отсутствовать какие-либо зазоры и щели. Все должно быть абсолютно герметичным. Деревянные стены можно обезопасить от возгорания с помощью специальных антисептических средств либо сделать на них обшивку из металлических листов. Возле конструкции запрещено размещать легковоспламеняющиеся предметы из пластика, ткани или дерева.

Обустройство зольника в печи из трубы должно осуществляться на высоте 15 см от поверхности пола, обшитого металлическим листом. От верхней плоскости самодельного устройства до потолка следует соблюдать расстояние более полуметра. Печку можно установить при входе в парилку с предбанника. Температура обогрева помещения под самым потолком должна соответствовать показателю 80 °C и более, а снизу парилки – 45 °C. Хорошо разогретые камни обеспечат достаточное количество пара при обильном поливе водой.

Равномерное сжигание твердого топлива, отличная герметичность дымохода и топки, а также высокий коэффициент полезного действия – это те качества, которыми должно обладать устройство, выполненное из элементов металлопрокатного изделия.

Особенности выбора трубы дымохода для печи

По такому параметру, как материал изготовления все дымоходы разделяются на следующие виды.

Из нержавейки. Это самый подходящий материал для создания дымохода. Обусловлено это тем, что он устойчив к воздействию влаги, не боится перегрева и в процессе эксплуатации не скапливает сажу.

Выбирая дымоотвод из этого материала, необходимо обратить внимание на его устойчивость к воздействию кислот. При перегреве может возникать контакт серы с углем, при этом происходит выделение газа, который агрессивно воздействует на металл

Дымоход из нержавейки имеет несколько преимуществ:

• стойкость к возникновению коррозионных процессов;
• высокая степень прочности;
• приемлемая цена;
• незначительный вес;
• эстетическая привлекательность.

Дымоход из бетонных труб. Главным преимуществом этого сооружения являются незначительные затраты на его создание. Другой его плюс — долговечность и ремонтопригодность. Также он обладает отличными характеристиками в плане герметизации. Еще одним его достоинством является то, что владелец бани может устроить его своими силами, не обращаясь за помощью к специалистам. Создав монолитную конструкцию из бетона, можно исключить накопление сажи в дымоходе.

Дымоход из кирпича. Его характерная особенность — шероховатая поверхность. Поэтому в процессе эксплуатации сооружения на ней скапливается большое количество сажи. А это приводит к тому, что тяга снижается. Однако восстановить его довольно просто — необходимо выполнить чистку дымохода.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

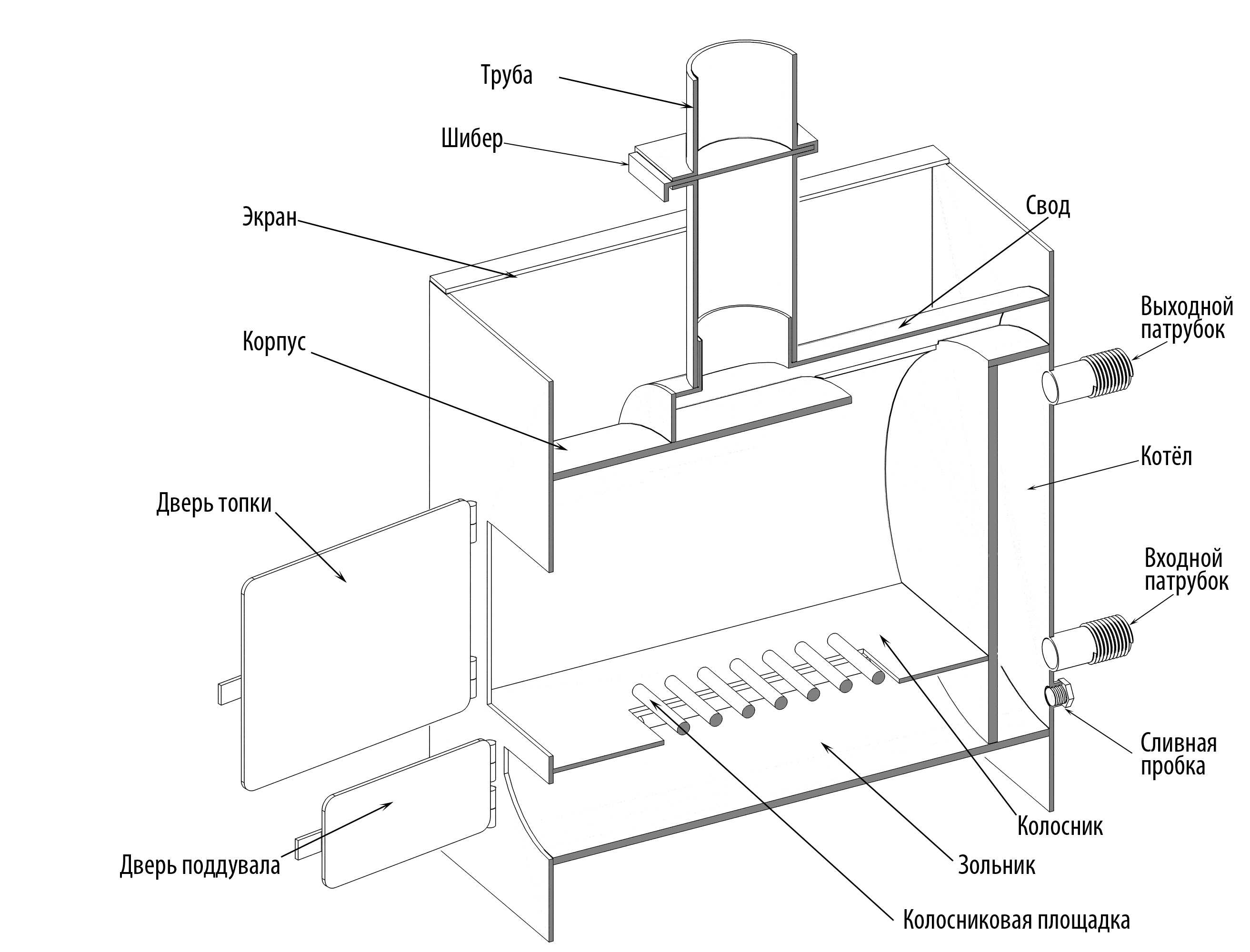

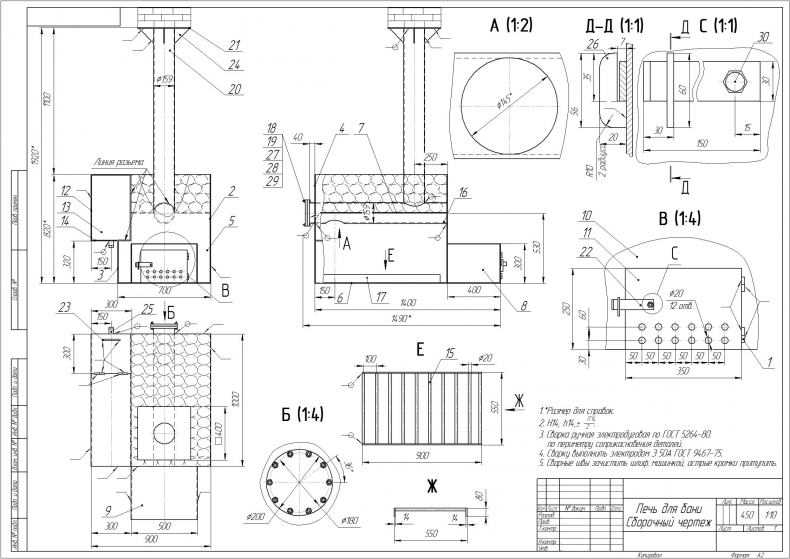

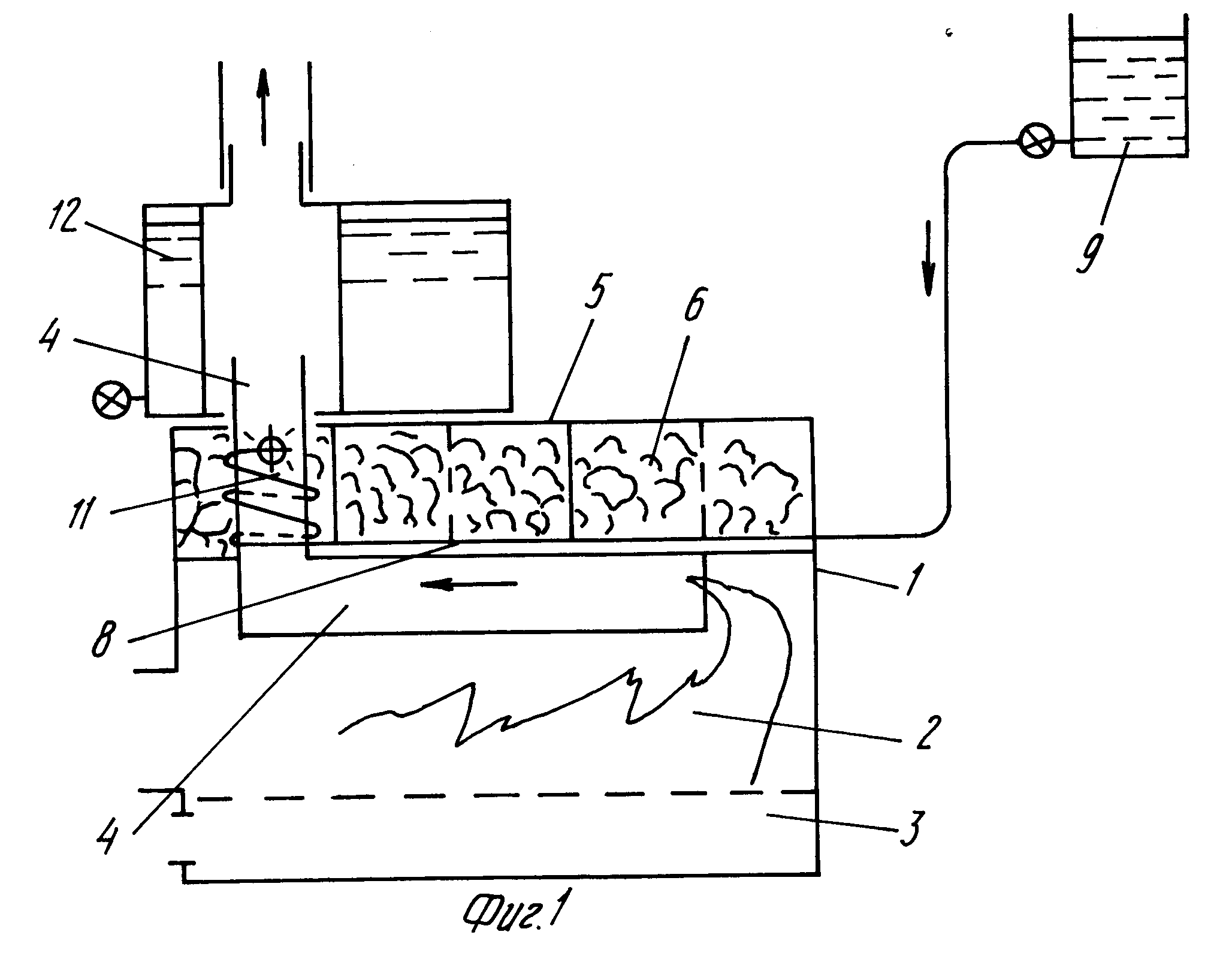

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

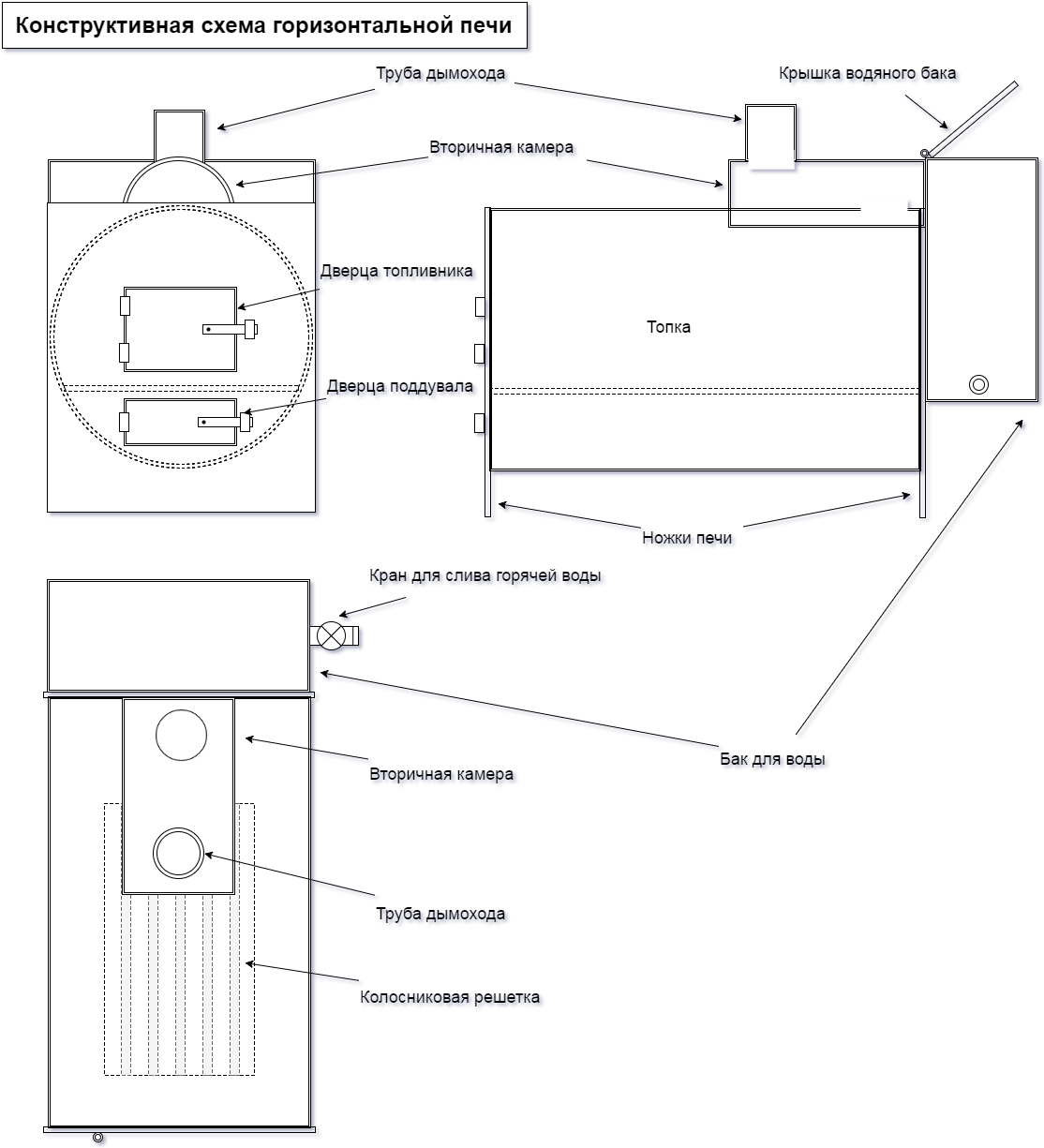

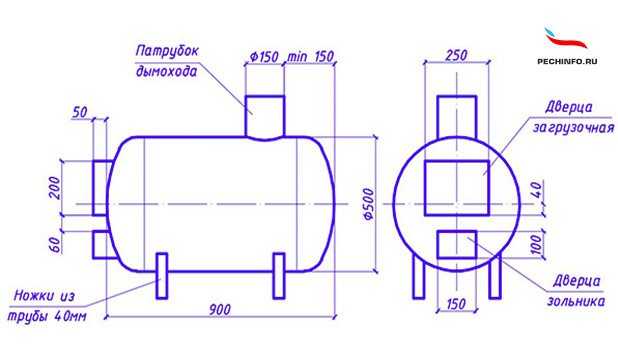

Чертеж горизонтальной печи

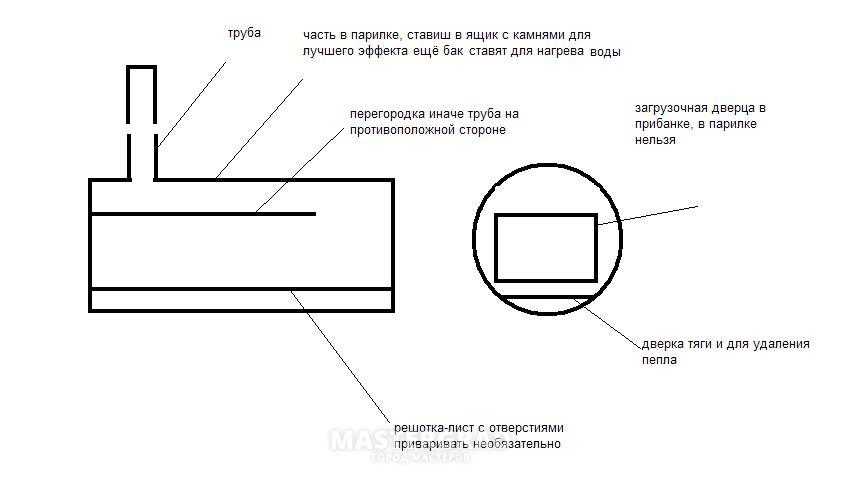

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

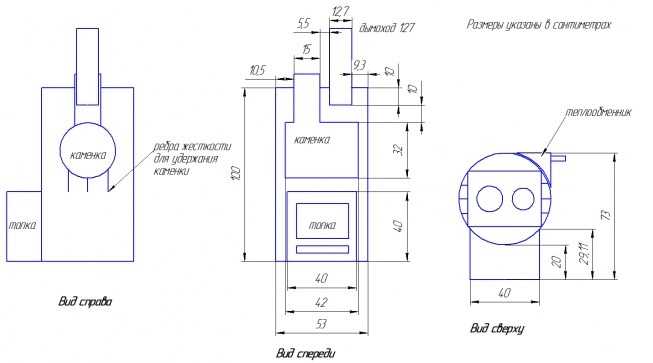

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
   • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
   • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
   • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
4. фасадный лист приваривается к передней части печки;
5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
6. навешиваются дверцы;
7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

1. отрезают кусок основной трубы высотой 0,7-0,9 м;
2. места отрезов зачищаются;
3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
   • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
   • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
   • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
3. в верхней части вырезается отверстие для установки дымохода;
4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Подготовительный этап – выбор чертежа, материалов, инструментов

Самодельная печь для бани из трубы изготавливается на основе рабочего чертежа, в котором содержатся данные о конструктивных элементах устройства, а также представлена схема его монтажа. Чертеж печи можно разработать самостоятельно или воспользоваться готовым вариантом.

Без чертежной документации сложно проводить сборку конструкции, поскольку высока вероятность допущения ошибок на любом производственном этапе, которые могут привести к неэффективной работе оборудования.

Чтобы изготовить печь своими руками, необходимо подготовить:

• отрез толстостенной трубы диаметром от 500 до 550 мм, толщиной от 8 до 15 мм, длина – до 150 см (для топочной камеры и водяного резервуара);
• отрез стальной трубы диаметром от 310 до 340 мм, толщиной до 8 мм (для каменки);
• отрез трубы диаметром до 150 мм, толщиной от 2 до 5 мм (для дымоотвода);
• листовой металл толщиной до 12 мм;
• готовый колосник или металлический прут (для самостоятельного изготовления);
• дверки для основных камер или металл (для самодельной модели);
• тяжелые петли для гаражной дверки (для самодельных дверок);
• сварочное оборудование (ручное или полуавтомат);
• болгарку с кругами для резки и зачистки;
• электродрель;
• слесарный инструмент.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

• укрепить трубу и защитить ее от попадания осадков;
• усилить тягу;
• отвести от дымохода влагу;
• придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

1. Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
2. Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
3. Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
4. Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
5. Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

1. Сделать замеры дымохода и подготовить эскизы деталей.
2. Вырезать из металла все составляющие.
3. Заготовить кусок готовой сетки или металлические прутки.
4. Соединить сваркой и зачистить болгаркой все стыковые места.
5. Зафиксировать детали заклепками.
6. Установить искрогаситель на дымоход.

Буржуйка своими руками — разновидности

Буржуйки, которые изготавливаются своими руками, можно условно разделить на 3 вида:

1. Грамотно продуманные конструкции, которые воплощают в себе полезные идеи отопления.
2. Работоспособные изделия, но не в полной мере проработанные.
3. Самодельные устройства, созданные из подручных материалов невысокого качества.

Качественные изделия

Модель PETIT GODIN

К таким типам буржуек, созданных своими руками, относятся:

• Кирпичная печка для бани. Кирпич в качестве материала для такого вида печки изначально не использовался. Однако при разумном подходе можно сделать конструкцию с КПД в 40%.
• Буржуйка на отработке. Это эффективный и довольно экономичный вариант печки, который подойдет для обогрева гаража или иного хозяйственного помещения. Заливочное отверстие следует расположить в дальнем углу бака. Для долива отработанного масла сооружается воронка с изогнутым носиком. При этом обязательно соблюдаются правила пожарной безопасности.

Рабочие печки среднего класса

Среди наиболее часто встречающихся буржуек такой категории следует выделить:

• Конструкцию из бочки. Это наиболее практичный вариант, который изготавливается из обычной 200-литровой бочки диаметром 600 мм. В такую окружность необходимо вмонтировать шестиугольник со стороной 314 мм. КПД такой буржуйки — не более 15%.
• Печку из баллона. Для этого варианта подойдет бытовой газовый баллон, который укладывают на бок. Дымоход располагают в дальней части топки.

Бочка взята за основу

И в первой, и во второй модели буржуйки свод печи получается изогнутым, сферическим или цилиндрическим. Самая простая в воплощении самодельная буржуйка — газовая. В топку вставляется пропановая горелка, и конструкция готова. Печи на таком топливе должны иметь развитую теплообменную поверхность, так как газ является энергетическим топливом, и продукты сгорания легко и быстро улетучиваются через трубу.

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

1. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
2. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
3. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
4. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

1. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
2. Оснащение зольника и топки дверцами.
3. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
4. Оборудование бака краном.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

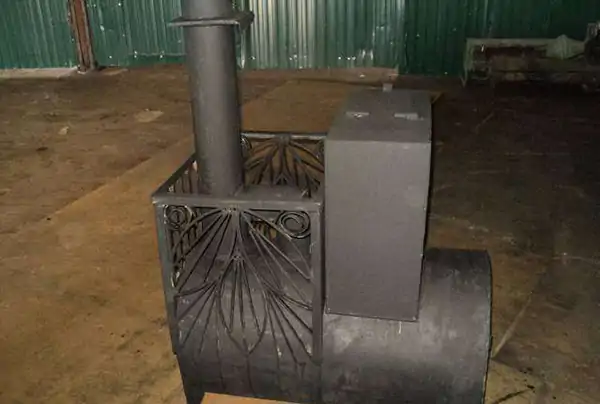

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

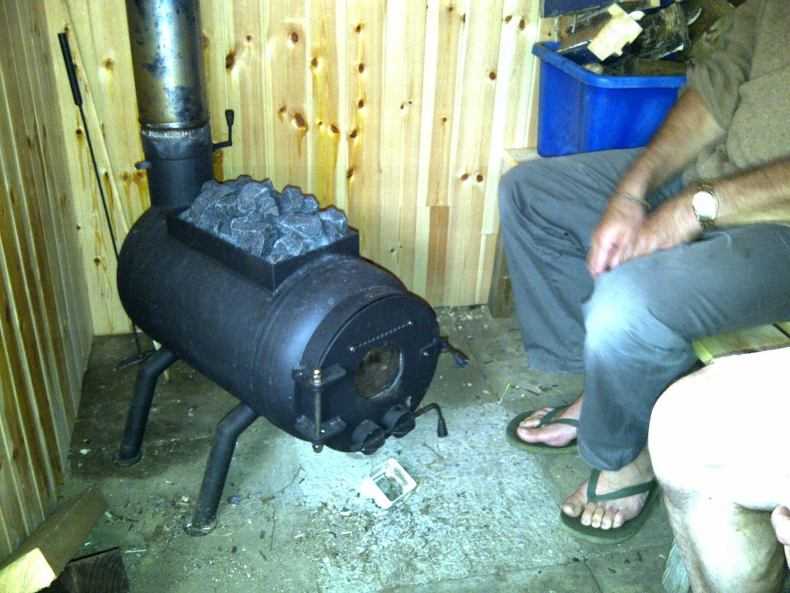

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани. Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

• с выносной ёмкостью или расположенной вверху;
• с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
2. Выкапывают котлован глубиной от 0,5 до одного метра.
3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
4. Дно котлована выравнивают и утрамбовывают.
5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
5. Завершая каждый ряд печи, проверяют значения величин углов.
6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

• Постоянно контролировать правила перевязки.
• Толщина слоя раствора — около 10 мм.
• Уплотнять швы печи для обеспечения герметичности.
• Через каждые два ряда проверять уровнем горизонтали и вертикали.
• Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
• После кладки двух линий установить поддувало и продолжить сплошную кладку.
• После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
• Предусмотреть зольник (мобильный или стационарный).
• Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
• Необходимая глубина топки печи — 80 см.
• Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Обустройство фундамента под печь

Следующий этап производства печи – обустройство надежного основания.

1. На площадке, где будет установлена печь, выкапывают котлован глубиной до 55 см, длиной и шириной по 75 см.
2. Дно засыпают мелкофракционным щебнем высотой до 35 см, трамбуют.
3. Щебеночную подушку заливают бетонной смесью в следующих пропорциях: на 1 часть цемента 5 частей песка и вода. Основание выдерживают 24 часа до застывания.
4. На готовый фундамент укладывают листовой рубероид, который используется в качестве гидроизоляционного слоя.
5. Гидроизоляцию заливают бетонной смесью: на 1 часть цемента 3 части песка, 5 частей гравия мелкой фракции и вода. Основания тщательно выравнивают и выдерживают до полного застывания.
6. На бетонном основании обустраивают площадку из кирпича размером 75 × 75 см. Кирпичная кладка выполняется в одиночный или двойной ряд с использованием соединительного раствора на основе глины.
7. Изготавливают экранирующий щит для защиты банных стен, возле которых будет установлена печь. Для экрана используется огнеупорный кирпич, уложенный на боковое ребро. Экранированная защита может иметь высоту в 1,2 метра, при этом монтаж отопительного оборудования проводится на расстоянии 25 см от нее.

Выводы

Отапливать жилые помещения печами из труб смысла нет: при нужной для этого тепловой мощности печь оказывается по массогабаритам, трудоемкости и, в конечном итоге, затратам на изготовление, сравнимой с кирпичной. Но нескольким поколениям она все равно не прослужит и, разумеется, дышать не будет.

Популярность банных и гаражных печей из труб вполне оправдана. Однако хозяйственные трубные буржуйки пока распространены мало, а зря. Во многих случаях они вполне способны заменить гораздо более дорогие и трудоемкие печи-калориферы и печи длительного горения. Последние без присмотра небезопасны, а ровный в пределах суток температурный режим зимнего содержания птицы и скота в умеренных широтах не обязателен и даже нежелателен.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.
