Самостоятельное строительство подъёмных ворот в гараж

Варианты выбора гаражных ворот

Советы по эксплуатации

При эксплуатации ворот необходимо производить регулярное техническое обслуживание. Кроме того, вам, возможно, придется делать их ремонт. Чаще всего необходимость ремонта обусловлена выходом из строя уплотнителя или поломкой декоративной фурнитуры. Также возможен износ пружин или колёс, поскольку это детали, на которые приходится самая большая нагрузка. Именно поэтому за ними нужно в первую очередь следить и обслуживать.

Ещё одна проблема, которая может возникнуть в процессе эксплуатации – заклинивание автоматического привода. Как правило, это обусловлено перекосом конструкции, вызванным усадкой гаража или деформацией грунта.

Все эти проблемы возникают ввиду ошибок при установке ворот. В целом, техническое обслуживание необходимо производить примерно раз в год в случае, если вы используете ворота для бытовых нужд. А вот секционные модели, установленные в производственных помещениях, нужно обслуживать каждые полгода.

Для того, чтобы избежать возможных нарушений в работе секционных ворот, необходимо поддерживать хороший микроклимат в помещении, вентилировать его. На износ механизмов влияет повышенная влажность, а также температурный режим в помещении. Нужно обеспечить хорошую вентиляцию, а также сухость механизма.

Необходимо регулярно производить периодический осмотр конструкций – проверять герметичность и целостность панелей, степень износа всей фурнитуры и замковых креплений.

Ролики, держатели и замки, а также задвижки необходимо регулярно смазывать. Нужно следить за степенью износа роликов и своевременно заменять их на новые. Если в конструкции ворот имеются пружины, то их необходимо контролировать и регулировать, натягивать, если они ослабляются.

Регулировка ворот – это один из самых важных показателей их работоспособности.

О том, как самостоятельно установить секционные ворота, смотрите в видео ниже.

Пошаговая инструкция изготовления

Виды систем автоматики

Конструктивно под автоматизацией подразумевают электропривод, обеспечивающий четкую работу ворот после сигнала, отправленного с пульта управления. Гаражных ворот существует три группы, а четвертая встречается обычно в холодных, не отапливаемых сооружениях для хранения оборудования и машин.

Популярными являются распашные, секционные и роллетные виды ворот. Автоматизация секционных и роллетных видов гаражных ворот происходит в последнее время чаще других, поэтому рассмотрим именно их.

Секционные автоматические гаражные двери

Основные составляющие автоматики

• Электромеханический привод;
• Встроенный или внешний блок управления;
• Устройства безопасности и оповещения;
• Пульт дистанционного управления.

Для секционных и роллетных конструкций затворов гаражей применяются приводы потолочного типа. В них отлично сочетаются высокая функциональность и невысокая стоимость.

Автоматика для секционных воротных устройств

В секционных дверных устройствах гаражей автоматика имеет некоторые особенности. Двигатель, который приводит в движение секционное полотно для закрывания или открывания, прикрепляется к потолочной плите или балке. Место, где крепится электропривод, находится на середине секционного полотна. При такой установке в работе привода не будет возникать перекосов панели. Механизм при помощи тягового рычага соединяется с верхней секцией полотна. Электромотор сообщает каретке, которая под его действием движется в механической цепи, замкнутой в кольцо, и в свою очередь передаёт движение панели ворот.

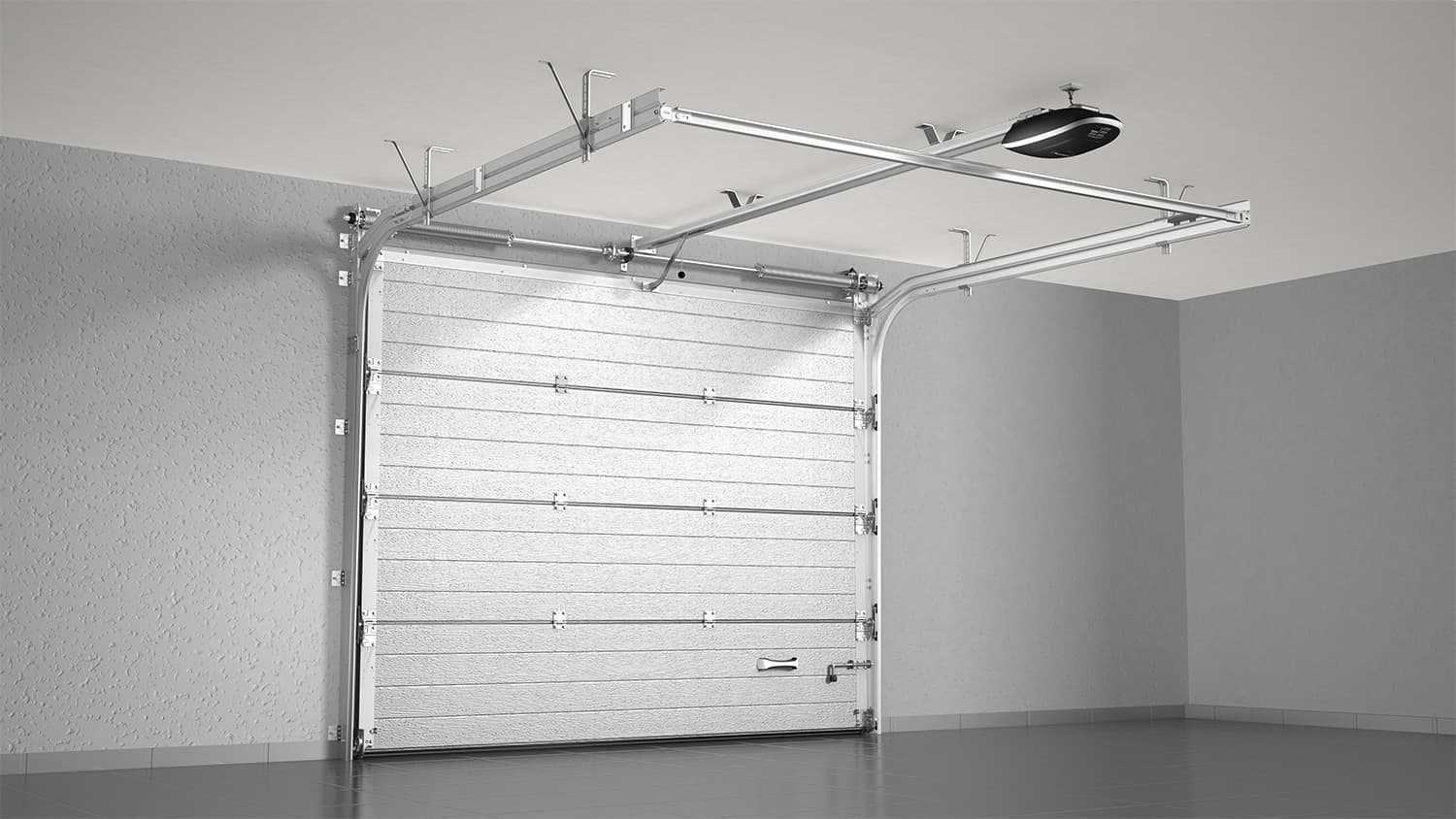

Схема установки секционного двигателя

Управление секциями происходит при помощи нажатия кнопки. Проёмы оборудуются специальными датчиками, которые прекратят опускание секций панели, если в проёме появится посторонний предмет или человек.

Размещение автоматических блоков секционных ворот

Автоматизированные гаражные затворы секционного типа гарантируют наличие комфорта, надежности, безопасности и длительный срок работы.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Варианты роллетных гаражных ворот в зависимости от способа управления:

•        роллетные ворота с ручным приводом (с пружиной и замком);
•        роллетные ворота с электроприводом (автоматические ворота).

Преимущества гаражных роллет:

1. Стоимость гаражных роллет. Цена роллет на гараж значительно ниже цен на секционные ворота.
2. Возможность установки на любой тип проема. Гаражные роллеты, в отличии от секционных ворот, не требуют особой подготовки проема. Некоторые элементы все же придется подготовить (пристенки и притолока), но поскольку данную конструкцию можно устанавливать и снаружи, то особых трудностей этот процесс не составит.
3. Простота монтажа обеспечивается простотой конструкции. Поскольку для установки потребуется минимум времени и усилий, то часто монтаж гаражных роллет хозяева производят даже самостоятельно.
4. Легкая транспортировка. В разобранном виде роллетные ворота занимают минимум пространства, поэтому доставить их будет очень просто, даже на крыше легкового автомобиля, если на ней есть багажник.
5. Современный и разнообразный дизайн. На сегодняшний день существует огромное количество вариантов оформления гаражных роллет. Отметим, что наиболее востребованными считаются роллетные ворота, имитирующие структуру дерева.

Недостатки гаражных роллет

Безусловно цены на роллетные ворота порадуют каждого, кроме того, не везде есть возможность установить традиционные секционные ворота. Но остановившись на таком варианте, Вы должны знать и о некоторых недостатках гаражных роллет.

1. Так, например, они не обеспечат такой же тепло- и звукоизоляции гаража, как, например, секционные ворота. Поэтому устанавливать роллеты на отапливаемые гаражи не стоит.
2. Если Вы решили установить роллетные ворота в качестве въездных во двор то необходимо помнить, что сверху над въездом расположится короб роллеты, который будет ограничивать высоту проема.
3. Хочется также остановиться на такой характеристике роллетных ворот, как устойчивость ко взлому.

Здесь необходимо определиться: если Вам нужно лишь скрыть от чужих глаз  то что находится в гараже или подсобном помещении, тогда возможна установка более недорогого варианта роллетных ворот. Этот вариант считается стандартным, изготавливается из пенонаполненных профилей и имеет характеристики «средняя теплоизоляция + слабая устойчивость к взлому».

Если Вам необходима максимальная степень защиты от взлома, то Вам стоит остановиться на «усиленных роллетах», полотно которых может изготавливается алюминиевых экструдированных либо стальных профилей. Профили такого типа отличаются особой жесткостью и имеют большую толщину стенки, чем пофили с пенным наполнителем. Здесь Вы получите следющие характеристики конструкции: «полное отсутствие теплоизоляции + высокая взломоустойчивость».

Рекомендации по подготовке проема для установки гаражных ворот

Определиться с размерами проема лучше на этапе проектирования или начала строительства гаража. Это позволит оптимизировать расходы в процессе строительства, а также обеспечит максимальное удобство эксплуатации гаражных ворот.

Чтобы установка ворот не доставила ненужных хлопот необходимо заранее:

1. Определить размеры проема.
2. Подобрать материал стен.
3. Подвести электричество к месту установки электропривода для ворот.

1. Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

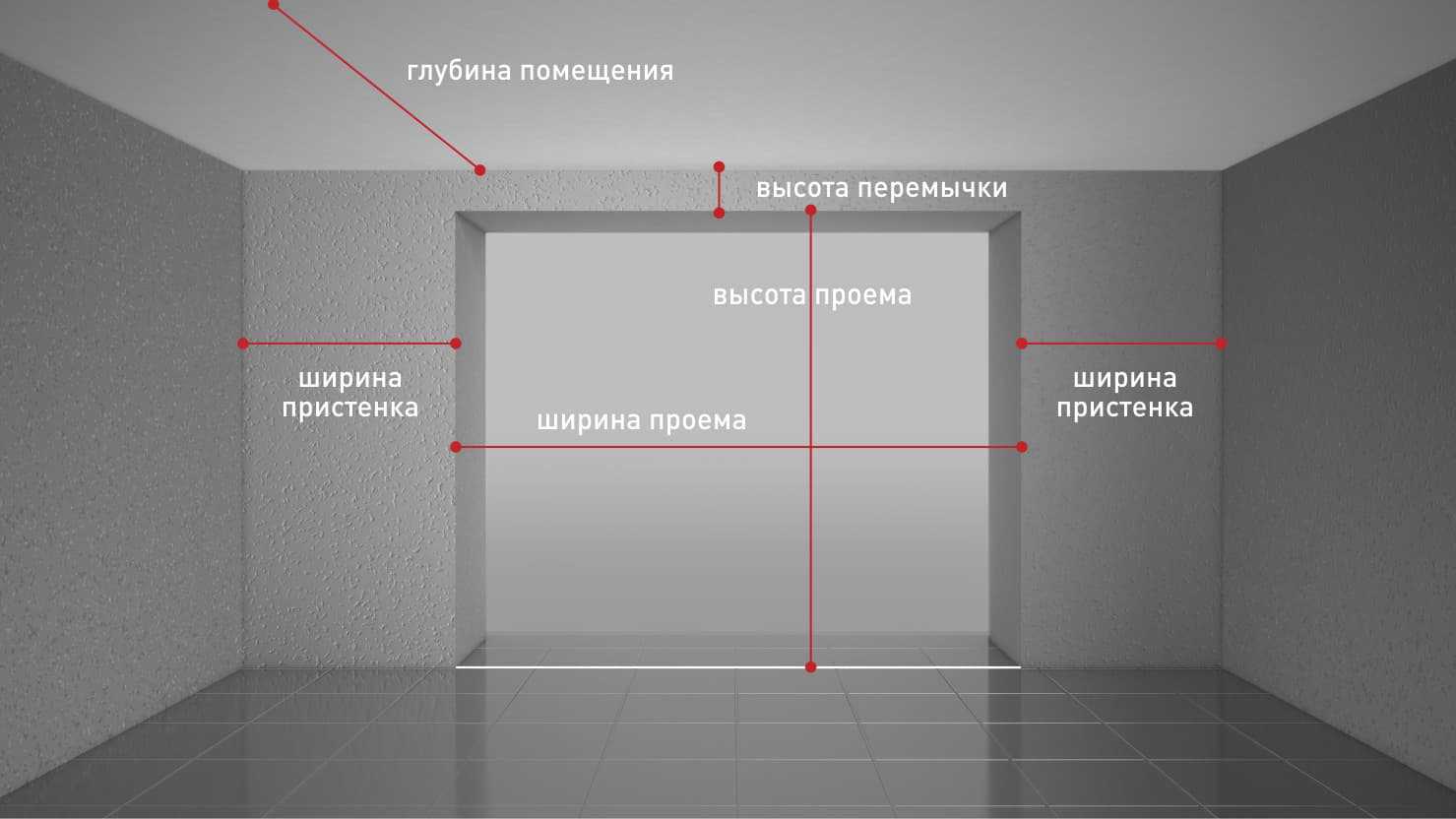

а) Ширина проема; b) Высота проема; с) Глубина гаража; d) Высота перемычки (притолоки); е) Ширина пристенков.

a) Ширина проема

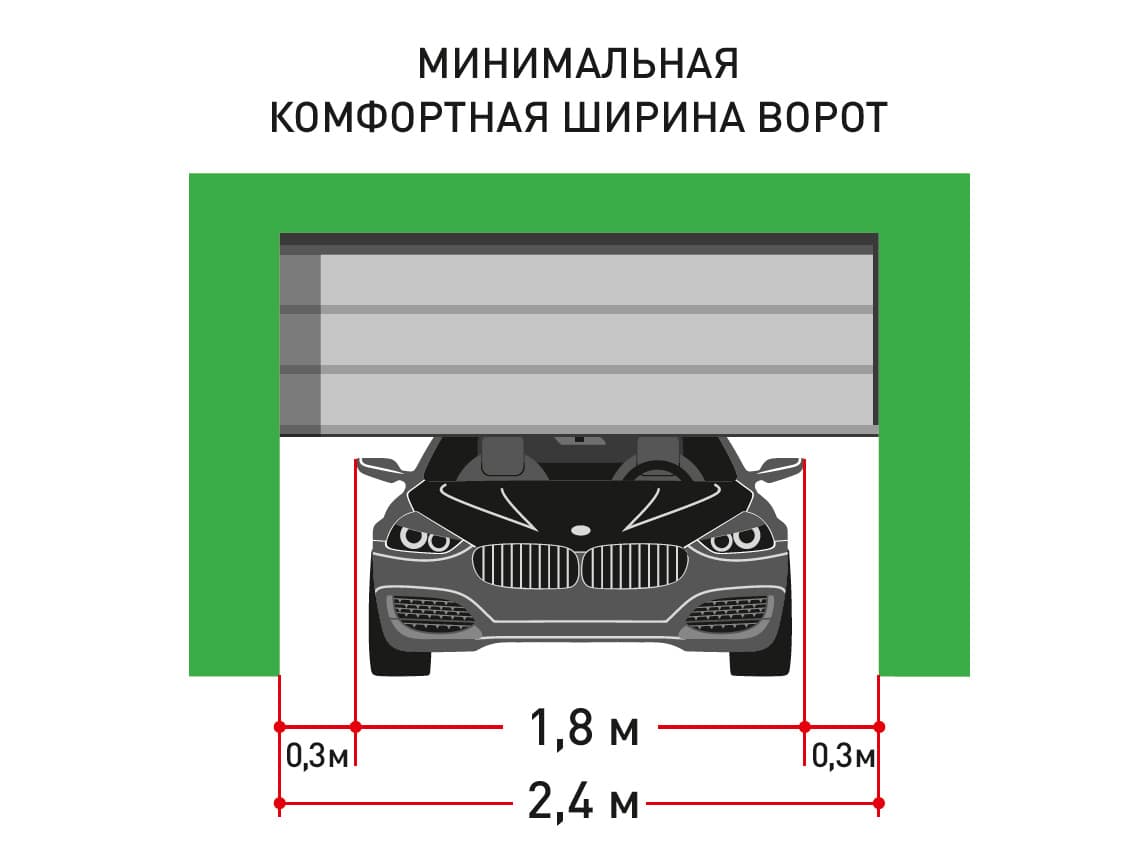

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

• для легкового автомобиля – оптимальная ширина ворот 2,4 — 2,7 метра;
• для джипа или микроавтобуса – оптимальная ширина 2,8 — 3 метра;
• для двух легковых автомобилей – оптимальная ширина от 5 метров;

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см. При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода. Глубина гаража = Высота проема + 100 см для монтажа электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

d) Высота перемычки (притолоки)

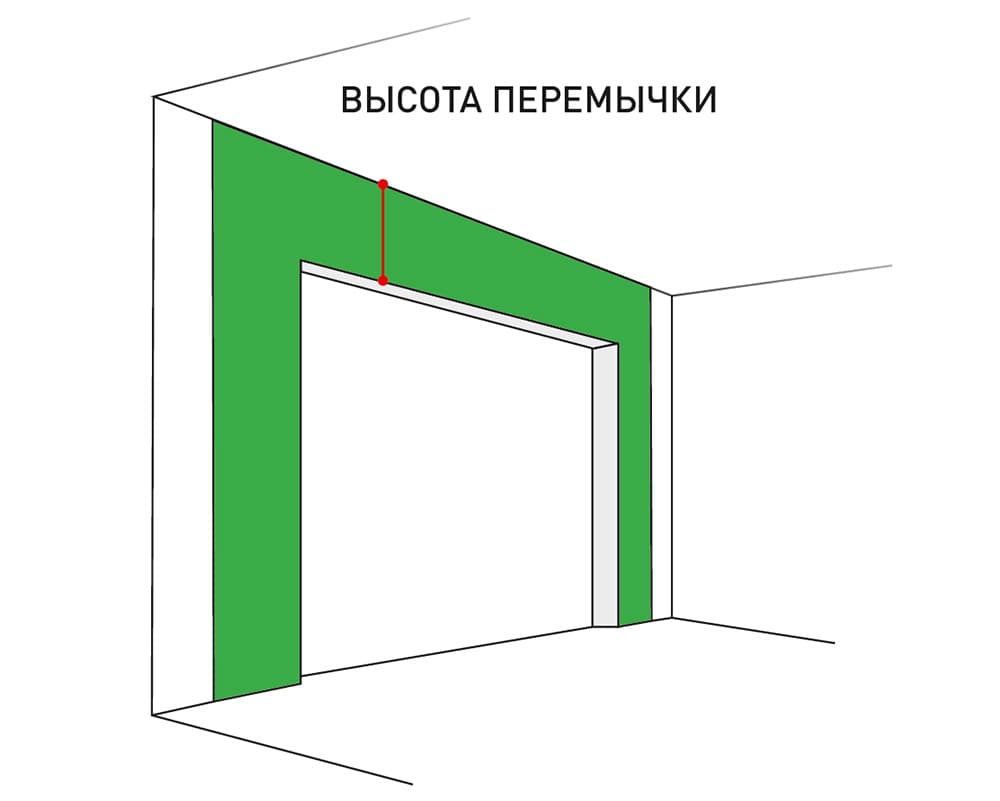

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для монтажа направляющих профилей и пружинного механизма ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

e) Ширина пристенка справа и слева от проема

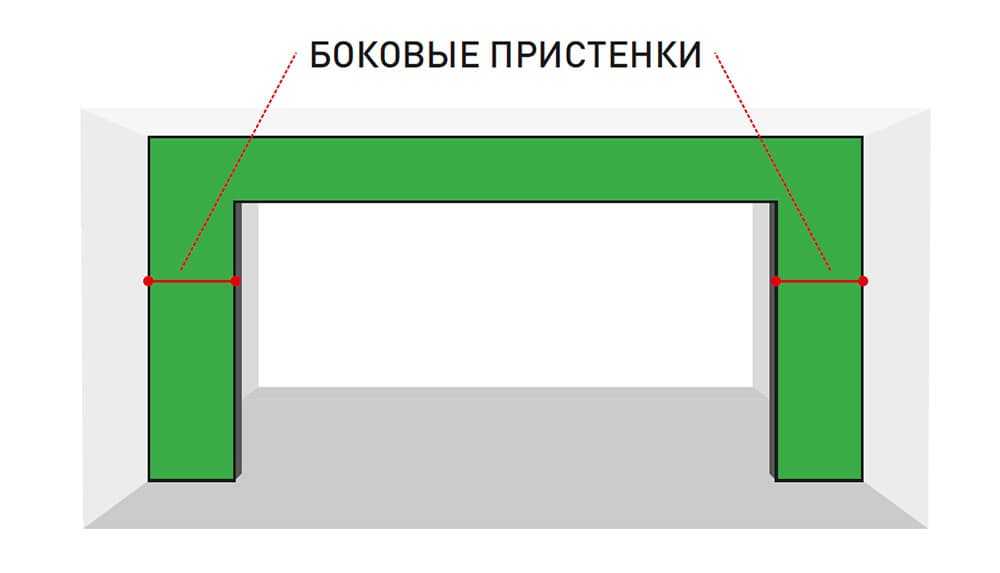

Боковые пристенки — расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

2. Материал стен

Проем рекомендуем выполнить из сплошных материалов: бетон, натуральный камень, цельный кирпич.

В случае выполнения проема из пустотелых материалов рекомендуем оформлять проем конструкцией из металлического фасонного профиля.

Если проем выполнен из пустотелых материалов, и его доработка не представляется возможной, то монтаж ворот осуществляется с помощью специализированных метизов (дюбели для газосиликатных, керамзитобетонных блоков и т.п.). ГК «Алютех» для таких случаев предлагает специальный крепеж от одного из мировых лидеров – компании Fischer (Германия).

3. Подводка электричества к месту установки электропривода для ворот

Автоматика для подъемных ворот облегчает процесс управления и делает эксплуатацию ворот максимально комфортной.

Если вы планируете управлять воротами с помощью электропривода и пульта дистанционного управления, то необходимо заранее подвести кабель питания 220В в зону потолка и установить там розетку.

Розетка устанавливается по центру проема в зоне максимального входа ворот внутрь помещения.

Пошаговая инструкция изготовления

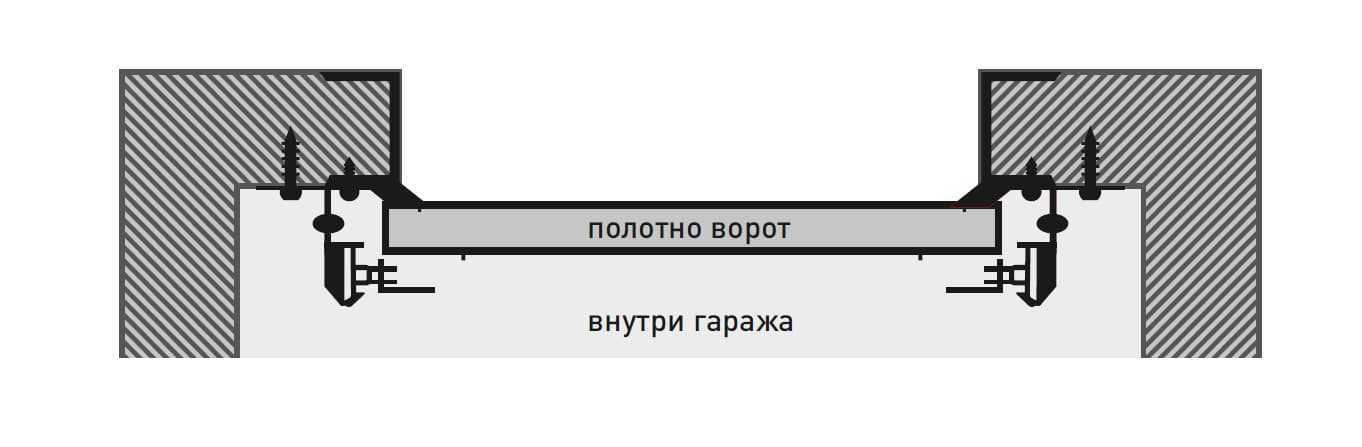

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.

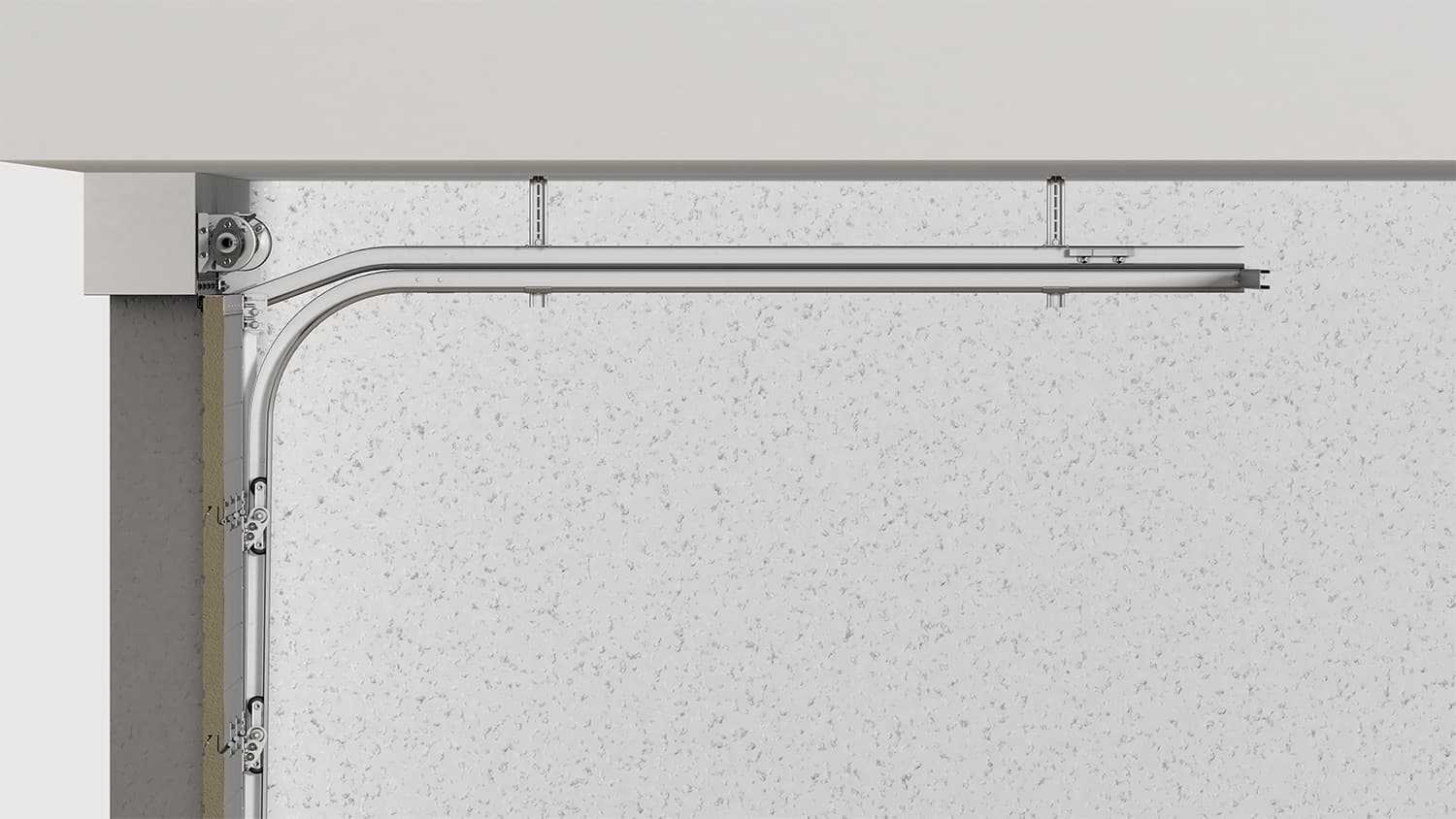

7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

• дерево;
• металл;
• сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

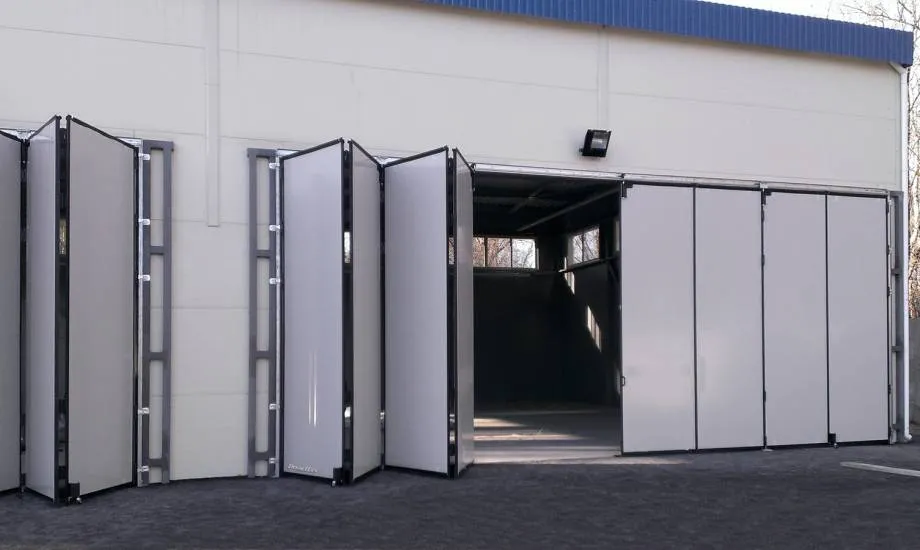

Разновидности складных конструкций

Все складывающиеся ворота изготавливаются по одному принципу: полотно состоит из секций с определенной степенью свободы; при этом способ соединения и крепления всей конструкции бывает разным. Возможны три вида сборки:

• Гармошка. Секции скрепляются вертикально и смещаются в стороны благодаря транспортным роликам. Конструкцию не сложно изготовить самостоятельно. Автоматические ворота-гармошка комплектуются приводами трех видов.
• Секционные. При открывании полотно перемещаются под потолок по направляющим. Главный плюс – экономия пространства в гараже и перед ним. Минус – высокая стоимость системы и необходимость регулярной замены подверженных износу деталей (боковых роликов, пружин).

Роллеты (рулонные). Бюджетная разновидность секционных ворот; фиксация полотна возможна как изнутри, так и снаружи проема. Рулонная конструкция легко монтируется и проста в повседневной эксплуатации; недостаток – низкая теплоизоляция.

Наиболее простыми в реализации являются самодельные ворота для гаража, подъемные по типу «гармошка». В автоматических воротных системах размещение привода возможно тремя способами:

• Безрельсовый. Механизм рассчитан на использование в мелкосерийном профиле. Его располагают в стойке и крепят болтами на стальную основу.
• Нижний. Механизм монтируется внизу, что предполагает обустройство прочного фундамента; зато высота воротной системы не ограничена.
• Верхний. Ситуация, обратная предыдущей: привод располагается сверху, поэтому можно обойтись без обустройства фундамента. Имеется предел высоты: максимум 4,5 м.

Варианты конструкций гаражных ворот

Последовательность выполнения работ

Типы подъема

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

” alt=””>

Условия качественного монтажа

Гарантией удобства и беспроблемности последующей эксплуатации металлического полотна является правильный выбор конструкции. Она должна полностью подходить под особенности имеющегося строения. Приобретая секционные ворота для гаража, следует учитывать следующие параметры:

• габариты используемого транспортного средства;
• особенности расположения гаража, в том числе необходимости маневрирования при заезде и выезде;
• назначение помещения, которое может использоваться в качестве гаража и ремонтной мастерской.

В зоне установки направляющих и роликов должны отсутствовать какие-либо коммуникации и другие препятствия, которые могут затруднить движение поднимающегося полотна. Общая высота гаража напрямую влияет на тип используемой конструкции и размеры секций. Также следует учитывать, выполняются ли ворота из стальных элементов или утепленных сэндвич-панелей. Последние обеспечивают необходимую теплоизоляцию гаражу, но по показателям прочности они несколько уступают полотну из оцинкованной стали.

Выбор и настройка автоматики

Сложность конструкции зависит от механизма подъема

Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.

Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.
