Варианты и технология строительства бетонных подпорных стен

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

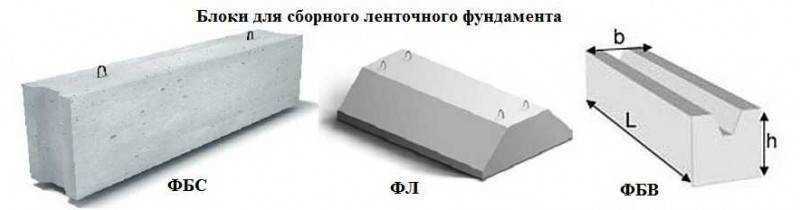

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

• первая — длина (9, 12,24);
• вторая (через тире или точку) — ширина (3,4,5,6);
• третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

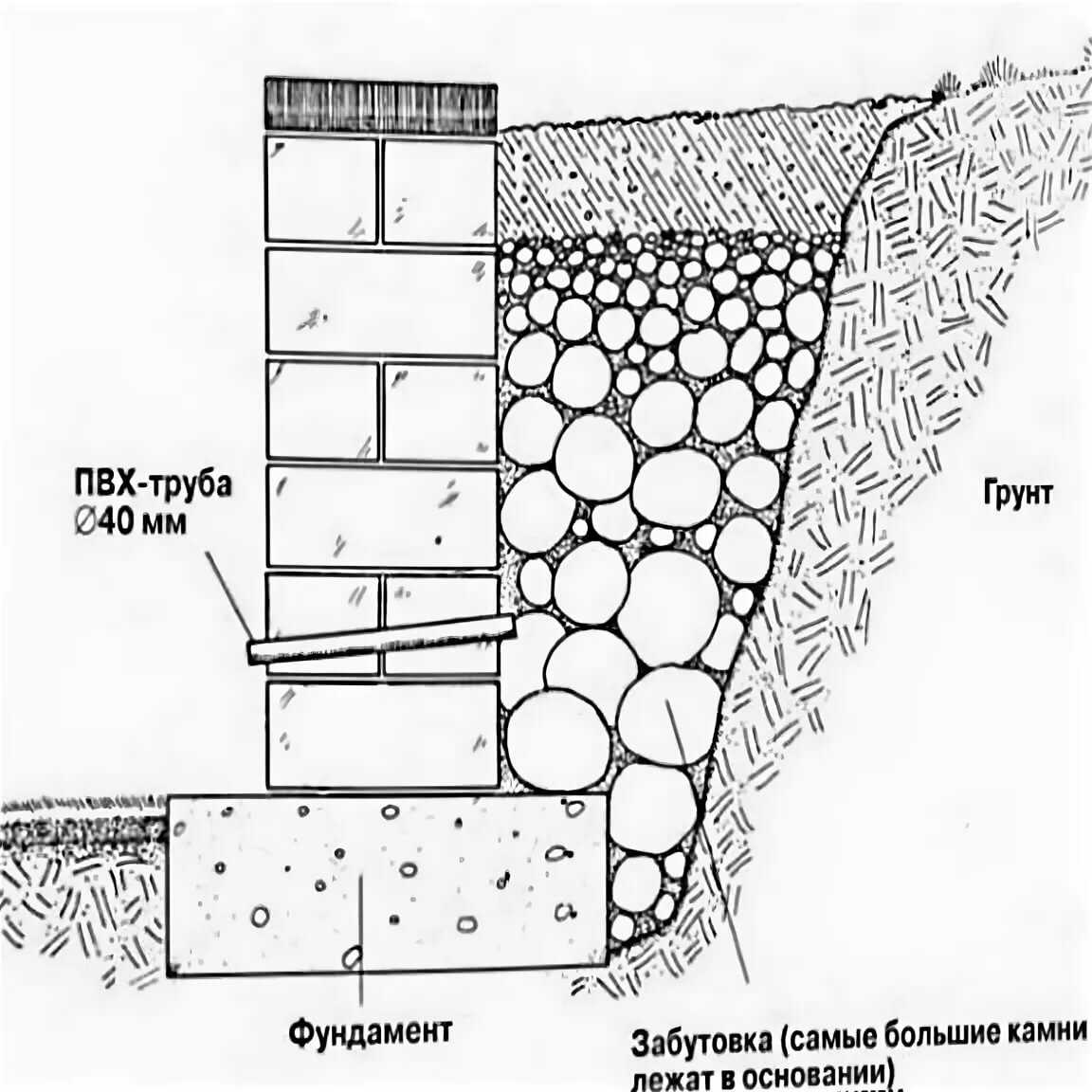

Подпорная стенка на участке с уклоном своими руками из блоков

Подпорная стенка на участке с уклоном своими руками из блоков, как правильно сделать.

Параметры таких конструкций напрямую зависят от типа используемых блоков. В частности:

• При возведении стенок из мелкоштучного кирпича их толщина имеет прямую зависимость от высоты (тонкостенная кладка в полкирпича – для подпорок с высотой до 70-100 см, в 2 и более раз больше – для остальных конструкций). Помимо этого, под кирпичными стенками закладывается широкий (в 2-3 раза больше толщины кладки) фундамент с глубиной не менее 30 см (от 40 – на рыхлых грунтах), углубляемый под массивными разновидностями ниже уровня промерзания. Каждый 3-4 ряд кладки армируется сеткой.

• ФСБ и аналогичные готовые бетонные блоки укладываются в один ряд, в большинстве случаев при их монтаже задействуется спецтехника.

• Стенки из стандартных строительных блоков нуждаются в армировании каждые 3-4 ряда, обязательно изолируются изнутри и облицовываются с наружи.

• Для кладки любых типов блоков используются растворы с маркой прочности не ниже М200, помимо своевременной зачистки швов при работе с кирпичом принимаются меры по предотвращению высолов.

При проведении работ своими силами рекомендуется:

https://youtube.com/watch?v=OatNQKDWwS4

Декорирование

Бетонные основания не отличаются эстетичностью и имеют пористую поверхность, способную поглощать влагу, поэтому требуют дополнительной финишной отделки.

Для отделки лицевой стороны железобетонной подпорки своими руками можно использовать следующие материалы:

• специальную водостойкую краску, предназначенную для цементных поверхностей;
• декоративную плитку для внешней отделки;
• штукатурку;
• панели из дерева;
• камень искусственный.

При выборе отделочного материала рекомендуется учитывать архитектуру загородного дома и ландшафтный дизайн приусадебного участка. От выбранного отделочного материала будет зависеть стоимость декоративной отделки.

Пошаговая инструкция по строительству своими руками

Технология строительства подпорных стен имеет большое сходство с устройством ленточных фундаментов и состоит из нескольких этапов

1. На первом этапе производится разметка планируемого сооружения. Чтобы не мешать выемке лишнего грунта для разметочных работ применяют обноску из досок. На ней закрепляют саморезы и натягивают между ними веревку или шнур.
2. Следующий этап – земляные работы. Срезают лишний грунт с боковой поверхности земли и выкапывают траншею для заглубления нижней части стены и песчаной подушки.
3. Подготовленное земляное основание тщательно зачищают и выравнивают. Дно траншеи послойно засыпают песком или сухой гравийно-песчаной смесью толщиной 150 -200 мм, проливают водой и уплотняют ручной трамбовкой или вибрационной плитой. Горизонтальность основания проверяется строительным уровнем. В случае необходимости поверх песчаной подушки заливается бетонная подготовка толщиной 100 мм.
4. Монтаж блочных камней выполняют с учетом обязательной перевязки между рядами.
5. Каждый горизонтальный ряд по всей длине армируется стальными или композитными стержнями диаметром 6-8 мм.

Декорирование

Бетонные основания не отличаются эстетичностью и имеют пористую поверхность, способную поглощать влагу, поэтому требуют дополнительной финишной отделки.

• специальную водостойкую краску, предназначенную для цементных поверхностей;
• декоративную плитку для внешней отделки;
• штукатурку;
• панели из дерева;
• камень искусственный.

При выборе отделочного материала рекомендуется учитывать архитектуру загородного дома и ландшафтный дизайн приусадебного участка. От выбранного отделочного материала будет зависеть стоимость декоративной отделки.

Строительство бетонных стен актуально как для частного, так и для промышленного строительства. К преимуществам данной технологии, прежде всего, следует отнести экономичность, выраженную в соотношении стоимости строительных работ и получаемого в результате качества. Кроме того, стены из бетона отличаются высоким уровнем прочности и долговечностью

Однако чтобы воспользоваться всеми выгодами бетонной конструкции важно выбрать подходящую марку, чьи свойства будут в полной мере соответствовать требованиям СНиП

Какие камни подойдут для строительства?

Для того чтобы определить наиболее подходящий тип блока, потребуется учитывать не только прочность и элементы декора для приусадебной территории, но также установку дренажной системы и общие габариты подпорного сооружения. Существенную роль играет финансовая составляющая, поскольку в целом конструкции выходят дорогими.

Выбор стенового материала производится в ходе выполнение проектно-изыскательских работ, которые установят и необходимый тип блока, и размеры стены, чтобы гарантировать неподвижность грунта на многие десятилетия вперед. Как правило, выбор варианта кладочного камня выполняют в ходе технико-экономического обоснования, сравнивая между собой различные варианты, при этом выбирают наиболее оптимальный в соотношении «цена-прочность-дизайн».

Сооружение низких подпорных стенок в большинстве случаев выполняют для декоративных целей, поэтому они не требуют тщательного расчета устойчивости и применения высокопрочных блоков.Для более высоких конструкций потребуется точный расчет нагрузок, выбор материала блоков и их габаритов. Более того, чтобы предотвратить опрокидывание либо смещение стены, выполняют следующие мероприятия:

• сторону, обращенную к земле, выполняют максимально шершавой, с выступами для сцепления с грунтом;
• в блочных конструкциях делают выступы;
• для снижения давление грунта на часть конструкции, на ней выполняют уклон, направленный к возвышенности.

Лучшие камни для опорных стен

Материал блоков и их прочность является определяющими при выборе стенового материала подпорных конструкций:

1. Блок ФБС: М150-200, плотность 2300 кг/м3,20х20х40см и малый вес – 33 кг, средняя стоимость 5312 руб. за 1 м3. Такие габариты позволяют возводить стенку без привлечения подъемной техники. Это отличное решение для оформления ландшафтного дизайна, хотя обычно их используют при строительстве усиленного фундамента здания.

2. Керамзитобетонные блоки могут применяться для подпорных стен с дополнительным защитным слоем. Лучшая модификация: полнотелый Д1950, 390х190х188 мм, М 100, стоимость 4180 руб. за 1 м3.
3. Пеноблоки — легкость строительного материала и несложность монтажа, при самой демократичной стоимости, делают их предпочтительными для многих застройщиков. Тем не менее при его укладке нужно быть осторожный при выборе марки и прочности. Также потребуется планировать установку гидрозащиты и эффективную дренажную систему. Наиболее подходящим для подпорной стены может быть модификация блоков с характеристиками: конструкционные D1200, М150 с плотностью 1200 кг/м3, с коэффициентом паропроницаемости не выше 0.1, с габаритами 200х300х600 мм, стоимость 3800 руб. за 1 м3.
4. Шлакоблоки, нужно выбирать высококачественные с гладкими внешними гранями и высокопрочными характеристиками либо с керамзитовым наполнителем, либо пескоцементные М-100 и 125, лучше если они будут 2-х пустотные, чтобы можно было выполнить дополнительное вертикальное армирования. Для такого стенового материала тоже потребуется отделка и гидрозащита. Характеристики лучшего варианта: М100, плотность 1200 кг/м3, размеры 390х190х189 мм, стоимость 4200 руб. за 1 м3.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

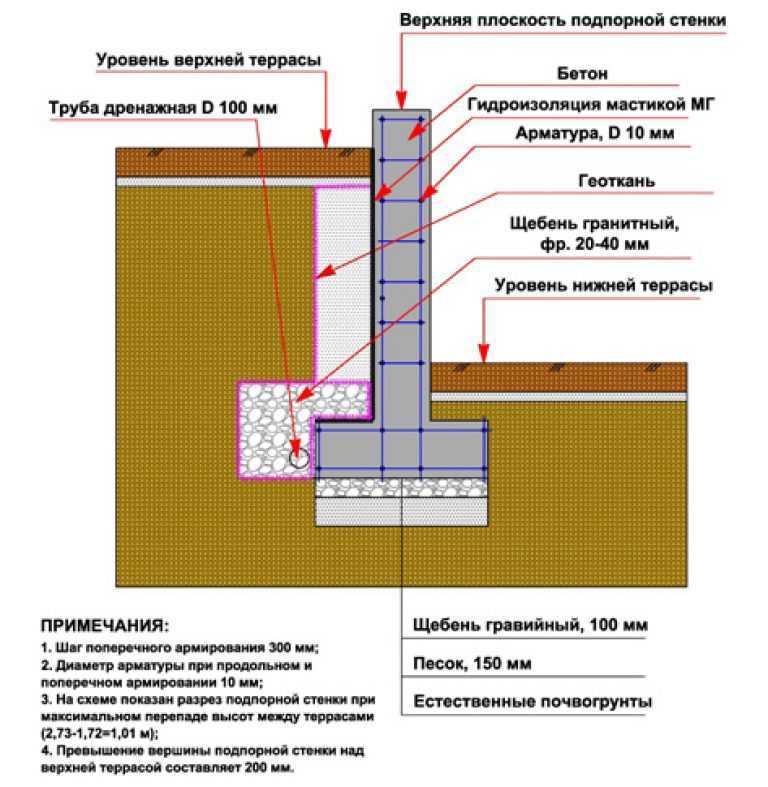

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0÷1,5 м

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора

Далее заполняем опалубку раствором еще на треть и так далее

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

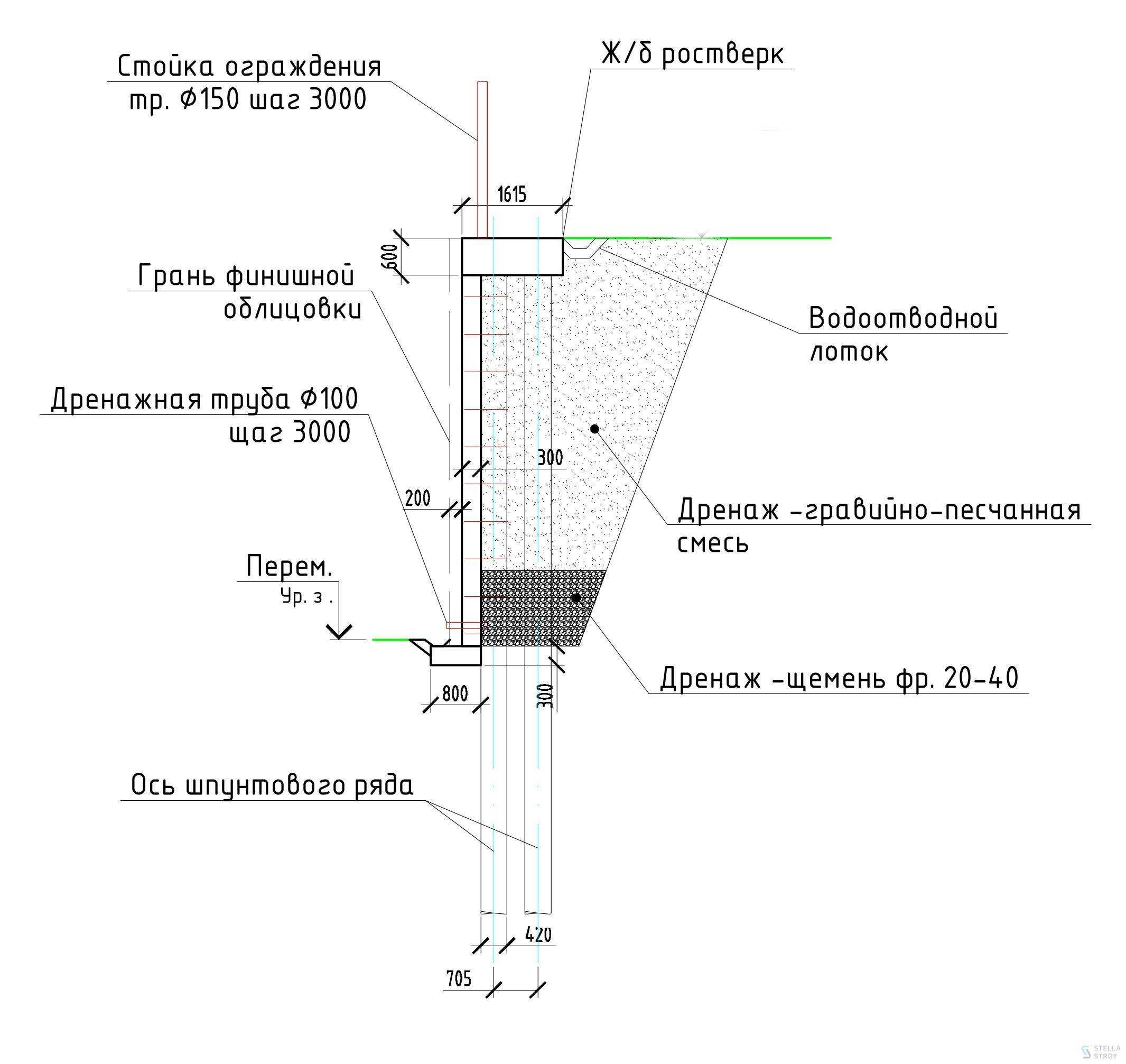

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

• По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
• Затем засыпаем эту трубу щебнем.
• Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
• Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Особенности проектирования

Подпорная стена может иметь определенное назначение. В зависимости от этого, конструкция предусматривает четыре составляющих, а именно:

• фундамент;
• водоотвод;
• тело;
• дренажную систему.

Именно подземная часть должна соответствовать техническим нормативам и выполнять основную функцию, тогда как тело предназначено для эстетических целей. Высокими стенки считаются, если они имеют высоту больше 2 м над уровнем почвы

На этапе проектирования важно предусмотреть еще и то, какой будет задняя стенка

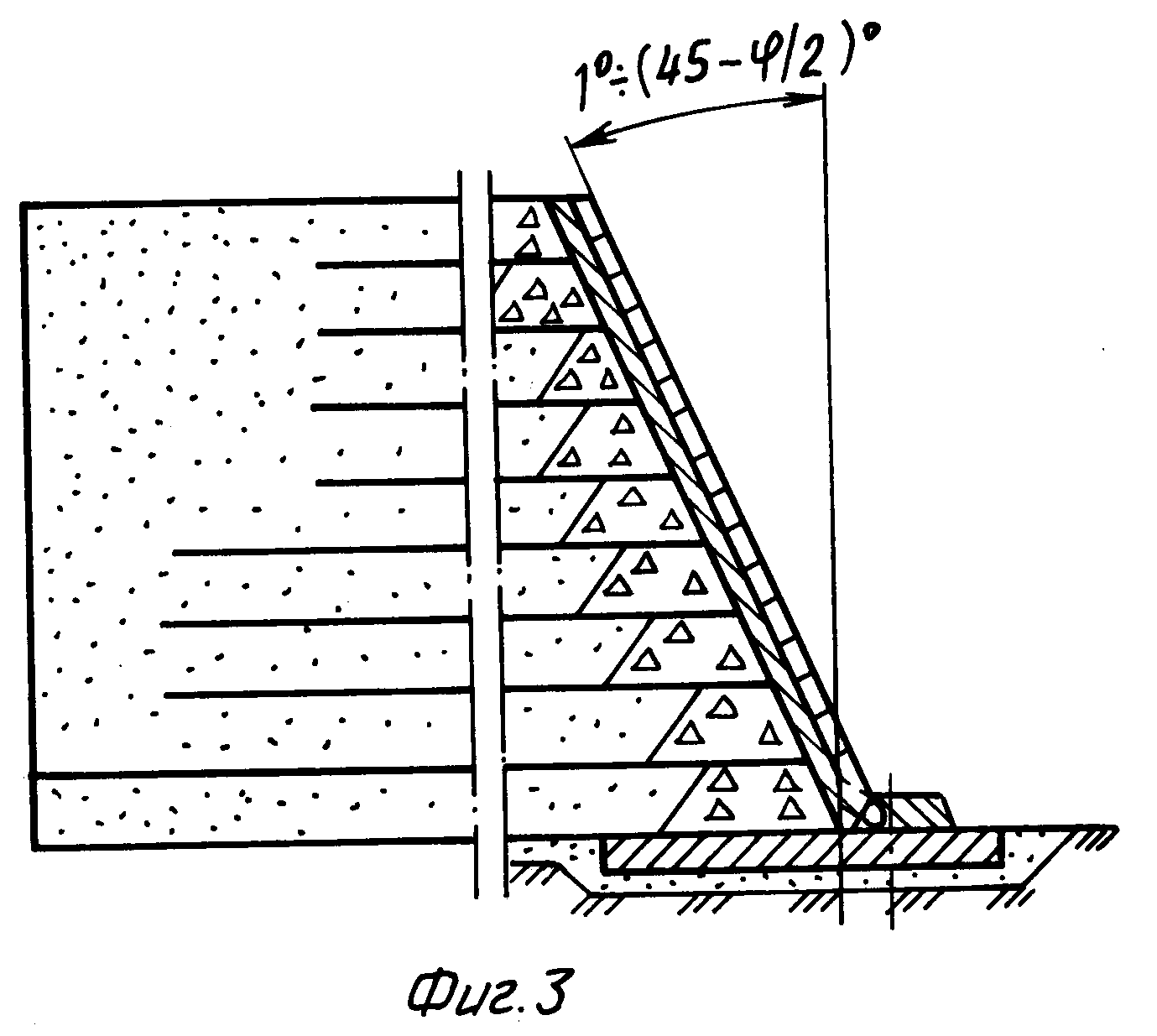

Классификация здесь ведется по уровню наклона, он может быть:

• лежачим;
• пологим;
• крутым.

В последнем случае речь идет о прямом или обратном скате. Профили таких стен могут быть самыми разными. Но в основном это трапеция или прямоугольник. Грани обладают разными уклонами, это касается первой из упомянутых конструкций.

Возведение стенки

Для возведения на участке надежной опорной конструкции из строительных блоков или монолитного бетона нужно правильно сделать предварительные расчеты и выполнять монтаж согласно проектным чертежам изделия. При соблюдении всех требований защитно-декоративное строение прослужит продолжительный период.

Рытье траншеи

Первый этап возведения подпорки на земельном участке — это подготовка траншеи по контуру будущего строения. Для сокращения сроков выполнения строительных работ рекомендуется арендовать экскаватор. Но выравнивание и зачистка траншеи осуществляются вручную при помощи лопат.

На дно насыпается первоначально слой щебня, поверх которого укладываются металлические прутья или специальная армирующая сетка. Это придаст фундаменту прочность. Арматурные стержни устанавливаются вертикально по всему контуру рва. Это нужно для лучшей связки цементного раствора.

Если траншея не предусмотрена, тогда необходимо тщательно подготовить под бетонную подпорку поверхность грунта — очистить ее от сорняков, снять лопатой верхний слой почвы с травой и выровнять.

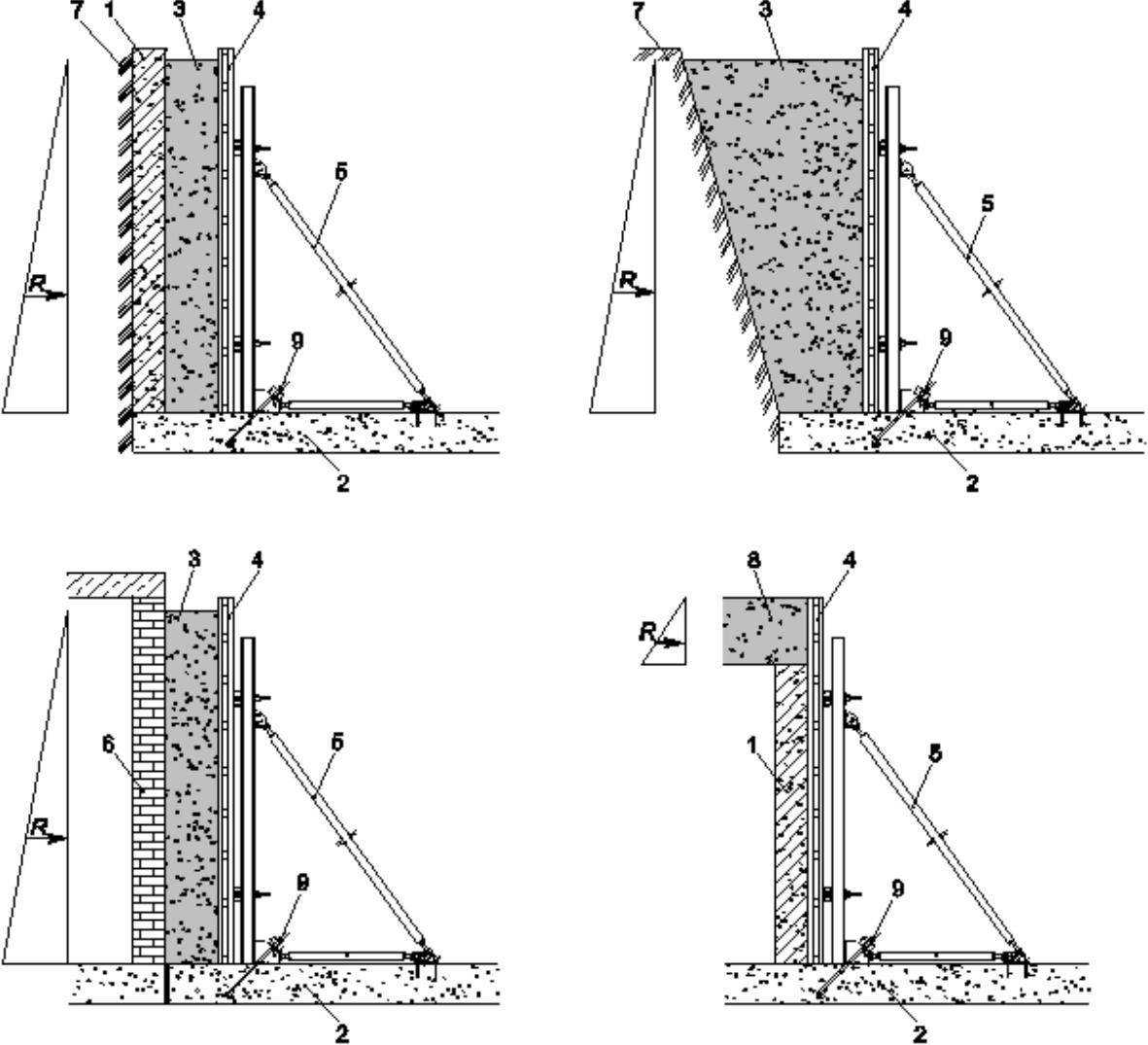

Сооружение опалубки

Опалубка для заливки тяжелой бетонной конструкции должна изготавливаться из прочного массивного материала. Для этой цели можно использовать деревянные щиты толщиной 3 см и бруски для их соединения между собой сечением 5х10 см.

Монтаж опалубки начинается с установки задней стенки, вдоль которой забиваются колья, затем монтируются остальные элементы конструкции. На этом этапе строительных работ изготавливается система дренажа.

Обустройство дренажа

Правильно обустроенная система дренажа удаляет воду от задней стены опорной конструкции и предупреждает вымывание почвы.

При выполнении монтажа дренажной системы поперечного типа в подпорной стенке проделываются отверстия Ø 10 см или закладываются готовые трубки.

Чтобы водоотвод обеспечивал удаление воды за пределы подпорки, его делают под наклоном. Шаг дренажа составляет 1 м.

Можно использовать асбоцементные (пластиковые) гофрированные трубы, имеющие перфорацию. Геотекстильный материал впитывает влагу и задерживает песок, по трубам осуществляется отвод воды за пределы строения.

Расчет и замес цементного раствора

Чтобы сделать прочную декоративную бетонную подпорку и она не разрушалась в процессе эксплуатации от температурных перепадов, для изготовления смеси рекомендуется использовать качественный морозостойкий цемент.

Пропорция компонентов раствора для отливки защитного сооружения:

• 1 доля цемента;
• 3 доли песка;
• 1 доля мелкого щебня (гравия);
• 1 доля воды.

Компоненты тщательно перемешиваются в емкости вручную с помощью лопаты. Можно арендовать бетономешалку, чтобы ускорить выполнение строительных работ. Полученная однородная масса заливается в предварительно установленную опалубочную конструкцию.

Чтобы бетон не потрескался в жаркий летний период, не начал деформироваться, на этапе схватывания и высыхания его периодически смачивают водой.

Демонтаж опалубочной конструкции выполняется не раньше истечения 5-7 суток. А полностью материал высыхает на протяжении 28 суток. После этого шпателем осуществляется зачистка поверхности от образовавшихся бугорков и наплывов.

Заполнение пространства за опорной конструкцией

Первоначально укладывается дренажное полотно или засыпается дренажный грунт. Затем укладываются слои отобранного грунта по 20-40 см, каждый из которых тщательно трамбуется. Сверху кладется срезанный ранее растительный слой почвы.

Гидроизоляция поверхности

Задняя часть защитной подпорки надежно гидроизолируется. В качестве материала можно использовать рубероид или толь. Гидроизоляционный материал укладывается в 2 слоя на битумную мастику. При обустройстве бетонной конструкции на сухом грунте ее заднюю поверхность достаточно покрыть битумом в 2 слоя.

Требования

Требования к этим конструкциям формируются в зависимости от их назначения. По этому показателю они классифицируются на декоративные и укрепительные. Первые предназначены для придания ландшафта участку, имеющего небольшие уклоны, а вторые должны быть мощными и прочными, чтобы выдержать существенное давление грунта.

Особенности выбора

Преимущество применения блоков для таких конструкций – возможность одновременного выполнения декоративных функций, приведение окружающей территории к выбранному стилевому оформлению и защита от оползней грунта.

Для выбора типов блоков по материалам и размерам, застройщик должен учитывать следующие важные моменты:

• характеристика почвы и ее предрасположенность к разрушительным процессам под воздействием природных факторов;
• геометрия неровностей, рациональные методы компенсации склонов;
• какой должна быть подпорная конструкция: несущая или в форме устойчивого основания, для этого должны быть выполнены предварительные расчеты;
• материал стен определяют с учетом высоты, типа подпорной конструкции и принципа функционирования.

При выборе блоков для подпорных стен, которые размещены в густонаселенных районах, дополнительно должны обеспечиваться такие условия:

учитывать динамические воздействия от всех видов транспорта;
неизбежность сноса ветхих построек на площадке строительства;
важность выполнения археологических исследований;
обязанность демонтажа старых подземных инженерных коммуникаций и фундаментов;
потребность проведения реконструкции и укрепления окружающих строений застройки.

Разновидности конструкций

Укрепительные подпорные стены из блоков подразделяются на 3 вида:

1. Массивные, удерживают давление грунта благодаря своей большой массе. В этом случае прочность конструкции будет зависеть от размера заглубления. Такие стены требуют большой объем строительного материала. Поэтому для частного домостроения на участках с незначительным наклоном, рекомендуется выполнять невысокие подпорные конструкции выше уровня почвы на 0,6-0,7 м, заглублением 0,2-0,25 м и толщиной — 0,3-0,40 м.
2. Комбинированные, обладают меньшим весом, чем первые. С целью повышения устойчивости, возводят фундамент с размером намного большим, чем ширина подпорной стены. В этом случае слой грунта, будет давить на выступающие компоненты фундамента, тем самым снижая нагрузки и увеличивая устойчивость конструкции.
3. Тонкостенные выполняют Г- либо Т-образной конфигурации. В этой конструкции вертикальное давление почвы на опору будет снижать горизонтальные нагрузки и повышать устойчивость подпорной конструкции к опрокидыванию.

Из чего состоят?

Такая конструкция обычно, содержит 4 составные части:

• тело – главная видимая часть;
• фундамент – подземное основание;
• дренаж – система сбора атмосферных вод;
• водоотвод – система трубопроводов для отвода собранных атмосферных вод.

При этом если первая часть конструкции требуется в основном для реализации подпорной функции и преследует эстетическую цель, то остальные части конструкции необходимы для выполнения технических нормативов.

Такие сооружения группируются по высоте:

• небольшие до 1 м;
• средние до 2 м;
• высокие свыше 2м.

Выбор материала и габаритов блока и фундамента выполняется после расчета подпорной стены по нагрузкам, которые могут воздействовать на ее конструкцию:

• вертикальные: сила от засыпного грунта, воздействующая на стену и на участок; вес, оказывающий давление на верхнюю поверхность сооружения;
• общая масса подпорной стеновой конструкции;
• горизонтальные: сила трения, которая возникает на участках, где грунт соединяется с фундаментом;
• давление почвы на подпорную стену;
• силы, возникающие при сейсмических колебаниях почвы;
• ветровой напор, особенно для стен выше 2 м;
• потоки воды, в особенности в котловинах;
• вибрационные разрушительные силы, возникающие от движения транспорта, особенно железнодорожного;
• зимнее вспучивание грунта.

Подготовка раствора

Но, раствор не должен растекаться в процессе укладки. Для повышения морозостойкости и прочности конструкции в раствор рекомендуется внести специальный пластификатор. Он придает следующие характеристики:

• улучшение адгезии;
• пластичность;
• устойчивость к низким температурам;
• влагостойкость;
• однородность;
• самостоятельное уплотнение;
• повышенная прочность.

При подготовке раствора для сооружения стены из шлакоблоков своими руками начинающие мастера зачастую применяют простой шампунь в качестве пластификатора. Но, так делать не рекомендуется, это чревато ухудшением прочности и других характеристик раствора.

Как правило, под шлакоблок создают монолитный фундамент. Он должен быть выше почвы примерно на 70 см. По толщине фундамент не должен быть меньше блоков. Идеально, если он будет намного толще.

Прежде чем, укладывать шлакоблок, следует проложить гидроизоляционный слой. Далее можно выполнять кладку. Но, основа под первый ряд должна быть предельно ровной. В ином случае конструкция разрушится.
