Как развести и смонтировать проводку в гараже

Как подать заявку на подключение через интернет?

Данная услуга предоставляется на сайте «https://портал­-тп.рф». Здесь нужно пройти регистрацию, подать заявку, отправить сканы документов (список указан выше).

У многих собственников возникает вопрос: «Чтобы провести свет в гараж от столба, к кому нужно обратиться?» Отвечаем: обращаться необходимо в компанию, поставляющую энергоресурс в вашей местности. Процедура в данном случае будет состоять из тех же этапов, что описаны чуть выше.

Электросетевая компания протянет свой кабель от линии на столбе к входному щитку на стене гаража. Правда, такой способ не вполне приемлем, так как счётчики на внешней стене гаража зачастую просто разбиваются вандалами. Поэтому есть второй вариант, который предусматривает подземную укладку силового кабеля в металлической трубе от столба с линией электропередачи.

Какой должна быть электропроводка?

Прежде чем приступать к работе, ознакомьтесь с основными требованиями, предъявляемыми к гаражной электропроводке.

Обычно гараж не посещает практически никто помимо его владельца. Поэтому проводка, в первую очередь, должна быть безопасной, надежной и функциональной. Эстетическая же составляющая в большинстве случаев отходит на задний план.

В соответствии с техникой безопасности электропроводка должна быть скрытой. Кабели прокладываются в стенах. Это, как уже отмечалось, повышает безопасность эксплуатации проводки и строения в целом и дополнительно защищает элементы электропроводки от разного рода повреждений.

Кабели прокладываются в стенах

Если ваш гараж построен из металла, проложить скрытую проводку внутри стен не получится. Для таких случаев разработаны специальные приспособления типа гофрированных труб, металлорукавов и прочих коробов, дающих возможность надежно спрятать провода.

Внешняя электропроводка

В целях дополнительного увеличения безопасности работы с разнообразными электрическими приборами, на входе в распределительный щиток настоятельно рекомендуется поместить отдельный заземляющий прибор. Простейшее заземление изготавливается из металлических стержней диаметром порядка 16 мм, вертикально зафиксированных в земле и соединенных по верхушкам полосой из стали. Подобное устройство должно иметь сопротивление, не превышающее показатель в 4 Ом.

Распределительный щиток

В подавляющем большинстве гаражей присутствует сырость. Это обстоятельство вынуждает относить гаражи к категории строений с повышенным уровнем опасности. Ввиду этого выключатели, электророзетки и все светильники должны соответствовать классу защиты на уровне IP44 и выше.

Розетка 413 скрытая 2Р+Е 16А 220В IP44 ИЭК

Если вы планируете оборудовать в своем гараже полноценную мастерскую, предварительно позаботьтесь об обустройстве трехфазного электрического ввода. Для организации такой системы вам понадобится медный электрокабель с сечением порядка 10 мм2 и щиток минимум на 18-20 модулей.

Системы заземления

При наличии глухозаземленной нейтрали имеется три варианта систем подключения рабочих и заземляющих проводников. К рабочим относят нули (по ним течет ток нагрузки). Защитные проводники используются исключительно для транспортировки потребителю потенциала земли от заземлителей. Существует несколько вариантов того, как сделать защитное заземление. Выбор осуществляется между системами TN-C, TN-S, TN-C-S и TT.

Защита по схеме TN-C

Данный стандарт был общепринятым более десяти лет назад. Систему легко узнать по количеству проводников в питающем кабеле: их всегда два. Один — фаза, другой — совмещенный нуль (PEN). Такое название (совмещенный) обусловлено двумя функциями проводника: по нему проходит рабочий ток и выполняется соединение с заземлительным контуром питающего кабеля.

При подобном подходе нулевой проводник в качестве заземлителя применять нельзя. В противном случае при подключении к заземляющим контактам розеток есть высокая вероятность неожиданно оказаться под напряжением. К такому результату приведет обрыв проводника PEN, что очень вероятно в старых электрических сетях, так как контакты в них обычно в крайне плохом состоянии. Вследствие перераспределения токов по фазам в нулевом проводнике появится потенциал в диапазоне от 0 до 220 Вольт, и все заземляющие розеточные контакты будут под напряжением. Раз под напряжением будут контакты, то же самое произойдет и с корпусами электробытовой техники.

Когда речь идет о гараже, не понадобится даже обрыва нуля для получения потенциала на проводнике PEN. Электрическая проводка отличается небольшим сечением, а дистанция до подстанции большая. Наверняка многие замечали, что при работе со сварочным аппаратом в соседних гаражах свет не только мигает или тускнеет, но и периодически становится ярче — это следствие увеличившегося сопротивления проводки. В такой момент на нуле возникает потенциал.

Защита по схеме TN-S

Трехжильные питающие кабеля, пара нулевых шин — признаки заземлительной системы TN-S. Здесь задачи защитного и нулевого проводника разведены. Какая бы ни была нагрузка в сети гаража, когда бы ни возникли обрывы нулевых рабочих проводников на защите, опасный потенциал не возникнет.

Если гараж расположен неподалеку от подстанции и защитный проводник начинается именно там, изготавливать контур нет необходимости. Однако при значительном расстоянии до подстанции без контура не обойтись. Вывод от контура гаража подключают к шине защитного проводника в распредщите.

Защита по схеме TN-C-S

Данное устройство является переходным от TN-C к более совершенной TN-S. Совмещенный нуль расходится на защитный и рабочий. На участке разделения организуется повторный заземлительный контур. В дальнейшем к потребителям идет уже три провода (согласно системе TN-S).

Создать такой контур своими руками не составит проблем. Однако следует учесть нюанс, сопряженный все с той же потенциальной опасностью разрыва совмещенного нуля. Если при возникновении на проводнике опасного потенциала ток, идущий через контур, вызовет реакцию вводного автомата, — система должна обеспечивать безопасность. В противном случае рекомендуется дополнительно защитить групповые линии устройством защитного отключения.

Защита по схеме ТТ

Система — аналог TN-C, но есть и отличие, состоящее в отсутствии подключения заземлительного контура к PEN-проводнику. Контур оставляют независимым, соединяют его лишь с корпусами, металлическими поверхностями, заземляющими розеточными контактами. Отводы от электрощита всегда защищены устройством защитного отключения для токов свыше 30 мА.

Минус схемы заключается в неэффективности при повреждении кабеля в случае попадания тока на металлические конструкции гаража.

Схема электропроводки в гараже

Схема электропроводки в гараже должна учитывать все особенности помещения. Учитывается размер гаража, материал из которого он сделан, наличие смотровой ямы, погреба, верстаков, возможность работы со сваркой и другими мощными электрическими приборами. В первую очередь нужно определить тип устанавливаемой сети, однофазная или трехфазная.

Электропроводка в гараже

Если будут устанавливаться станки с трехфазным питанием, трех или двухфазная сварка, тогда конечно нужно проводить трехфазную сеть. В этом случае нагрузка должна быть распределена равномерно по трем фазам. Не забудьте о наличии заземления, если его нет, тогда его нужно сделать, хотя бы простой контур.

Все линии должны быть защищены автоматами и УЗО. Не лишне в гараже предусмотреть аварийное освещение. Ведь гаражи не имеют окон, и в случае ремонта электропроводки не очень приятно отсутствие освещения. Аварийное освещение необходимо также при длительном отсутствии электроэнергии при аварии в электросетях.

Для обогревателей нужна отдельная линия с защитой автоматом. Монтаж электропроводки в гараже своими руками ведется строго по горизонтали и вертикали. Не допускается вести кабели под углом, зигзагами. Минимальное расстояние от потолочного перекрытия не должна превышать 100 мм. В смотровой яме светильники устанавливаются с закрытыми плафонами, на напряжение 12-36 В.

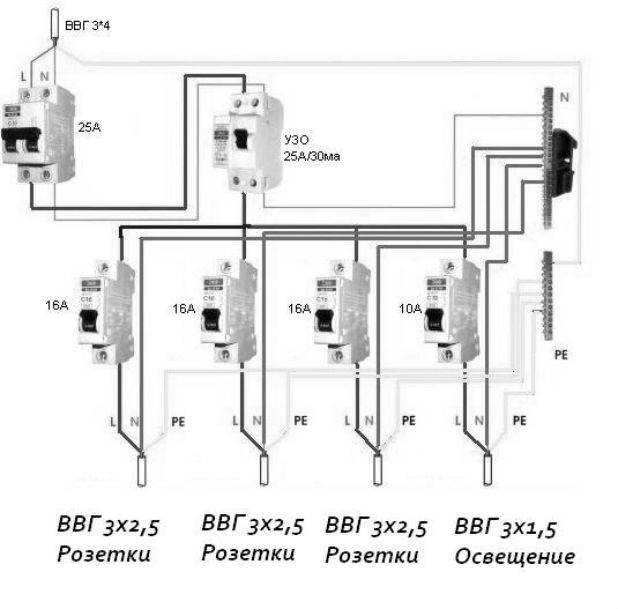

Пример не сложной электрической схемы гаража

То есть питание светильников должно идти с пониженного трансформатора. Трансформатор устанавливается в электрощите на входе гаража. Расстояние до выключателей и розеток от пола выбирается такое, какое удобно хозяину и рекомендуется 150 см и 60 см соответственно. Также необходимо установить в удобном месте трехфазную розетку, для работы трехфазного устройства.

Воздушный ввод кабеля в гараж

Розетки лучше устанавливать на ток 16 А так как неизвестно какой мощности инструмент понадобится для работы. Для электропроводки в гараже своими руками лучше выбрать открытый тип монтажа электропроводки, то есть электропроводку вести снаружи стен в гофре или в кабельном канале.

В гараже открытая электропроводка обойдётся дешевле, чем скрытая (не нужны штробы) и ее легко ремонтировать.Особенно это важно для электробезопасности в металлических гаражах. Электрические щиты рекомендуется устанавливать на входе гаража

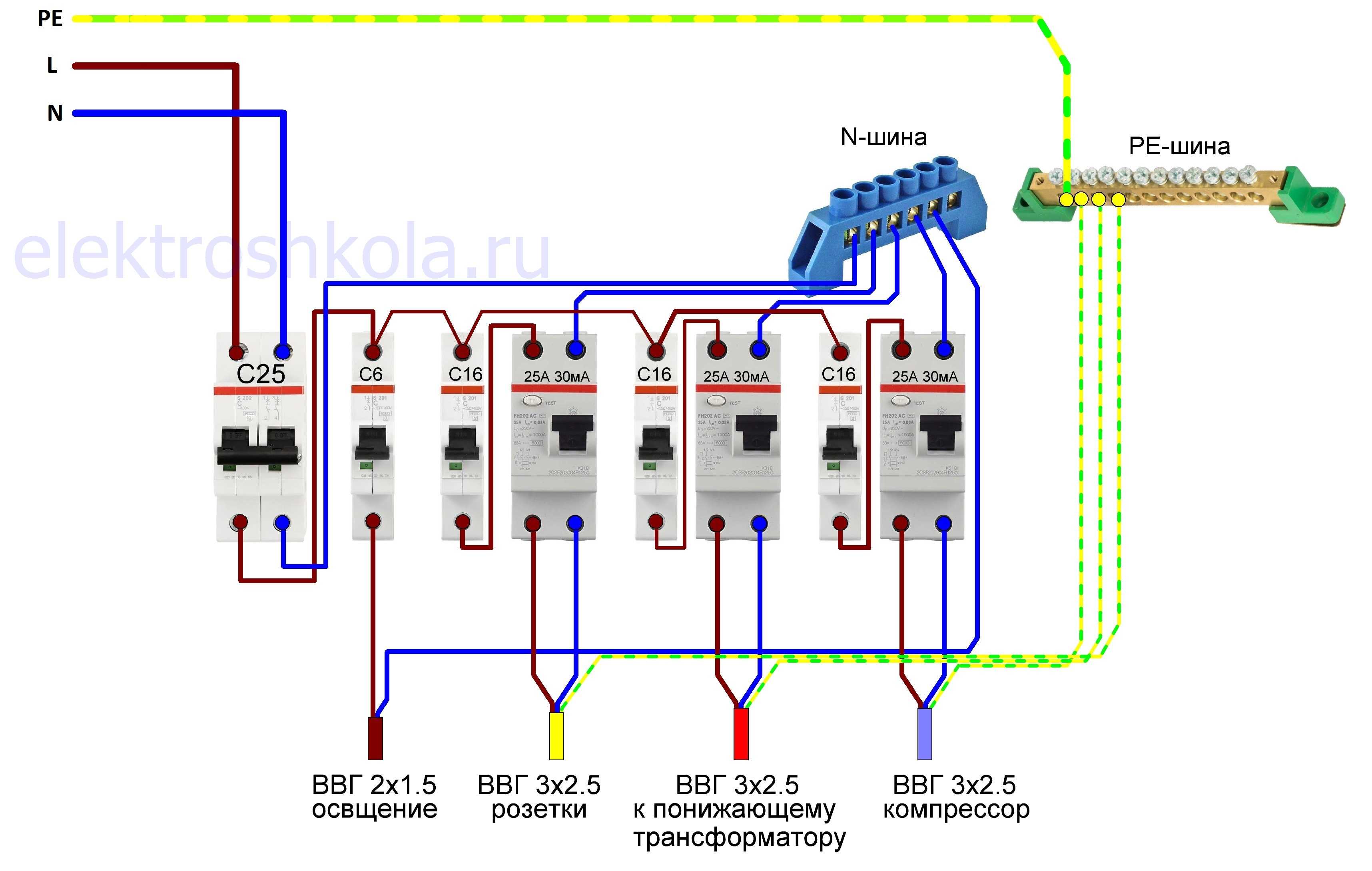

Он должен содержать все автоматы, УЗО, шины заземления

Он должен содержать все автоматы, УЗО, шины заземления.

Сечение медных проводов для освещения выбирают 1,5 мм², а для розеток 4 мм². При монтаже схемы электропроводки в гараже своими руками нужно оставлять небольшой запас проводов, кабелей на случай повторного ремонта или переделки монтажа схемы электропроводки.

Также при монтаже электропроводки в гараже не допускаются скрутки при соединении проводов (особенно алюминия с медью). Для соединения проводов имеются надежные клеммы, метод сварки и пайки, а также опрессовка гильзами. Закончив монтаж скрытой электропроводки нужно сделать ее чертеж на бумаге. Этот рисунок вам пригодится при сверлении стен, чтобы не повредить провода.

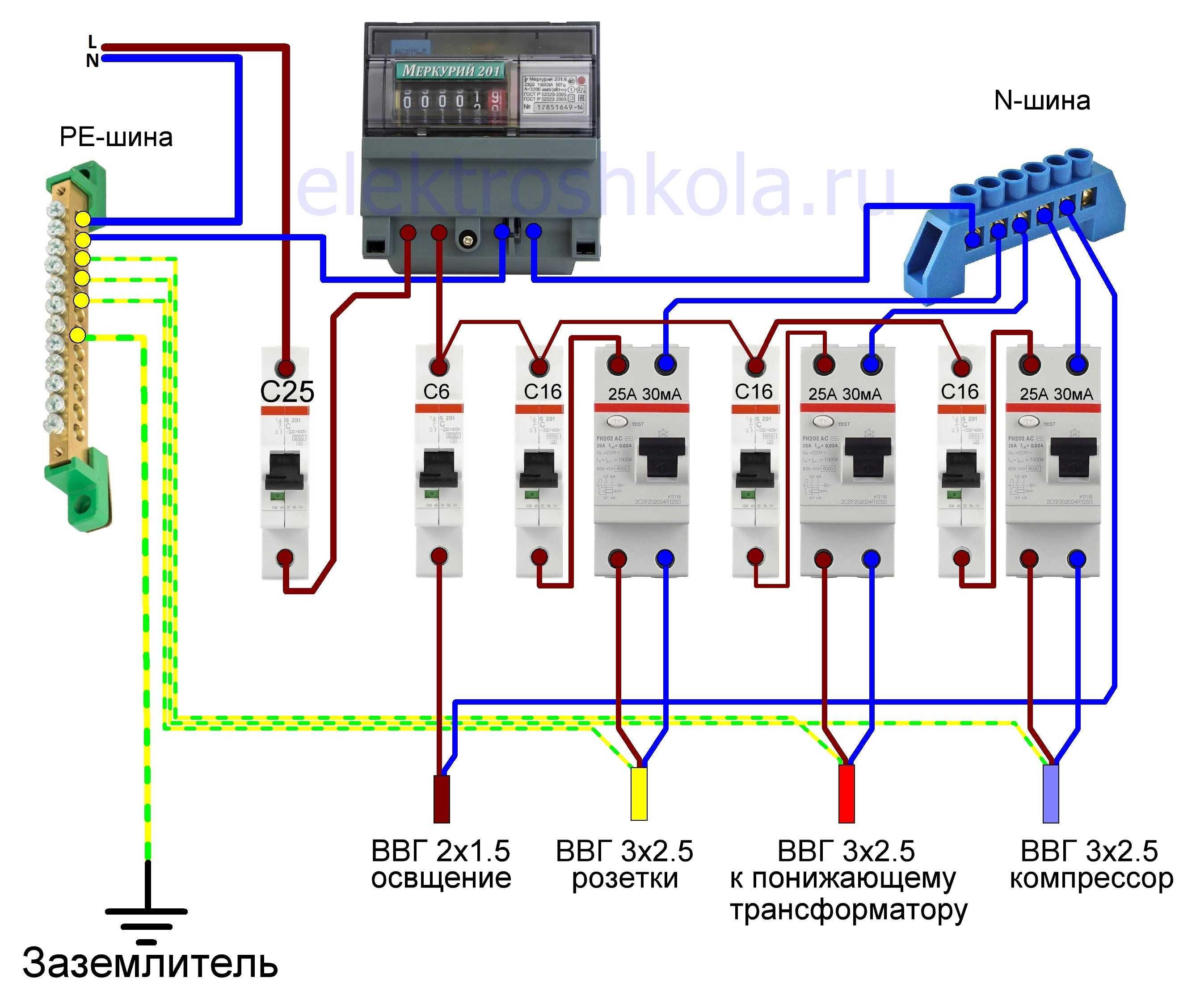

Электрощит в гараже

После монтажа схемы электропроводки в гараже своими руками рекомендуется также пригласить опытного электрика за небольшую плату для проверки и устранения не правильных соединений, прокладки электропроводки, установки автоматов. После такой ревизии вы можете быть уверены, что электропроводка в гараже прослужит вам долгие годы.

Проводка в гараже: где нужна электрификация

Гараж может иметь достаточно большую площадь, и в большинстве случаев (по крайней мере, визуально) электрическая проводка выглядит в нем точно так же, как и в квартире. Не обойтись в домике для автомобиля без освещения и трудно себе представить его жизнь без привычных розеток. Самое главное – все это дело правильно расставить по своим местам, чтобы электричеством было удобно пользоваться. К таким местам в гараже можно отнести следующие точки электрификации.

1. В первую очередь это глобальное освещение гаража – стандартно оно делается под потолком с использованием специальных пылезащищенных светильников. Здесь имеется один нюанс – эти самые светильники лучше повесить не над местом стоянки машины, в таком случае они будут освещать крышу автомобиля, что не совсем правильно. Эти осветительные приборы лучше устанавливать по периметру гаража. Естественно, их лучше разделить на группы и управлять каждой из них отдельной клавишей выключателя.

2. Смотровая яма – ползать по ней с переноской, осматривая днище автомобиля, не очень удобно. Здесь лучше создать стационарную подсветку. Дополнить яму можно одной или двумя розетками, защищенными от проникновения в них влаги и пыли (розетка с крышкой). Они понадобятся для подключения электроинструмента – например, дрели или еще чего-либо. Это редко используемые розетки – в принципе, от них можно вообще отказаться в пользу удлинителя.

3. Верстак – здесь нужен хороший свет с возможностью направлять его в разные стороны и несколько розеток. Как минимум штуки три, а то и более – в процессе работы может возникнуть надобность использования нескольких электрических приборов. По крайней мере, одной розетки здесь явно будет мало.
4. Погреб – если таковой имеется. Здесь вполне хватит только освещения.

И, естественно, решая вопрос, как провести проводку в гараже своими руками, не следует забывать о дополнительных розетках в других уголках помещения – возможно, они понадобятся для подключения обогревателя, водонагревательного бака и даже электрической плитки или чайника. Местоположение этих розеток нужно будет хорошенько продумать исходя из личных предпочтений и особенностей гаража.

Полезные рекомендации

Монтаж освещения

При создании схемы необходимо учитывать некоторые детали:

Схема проводки должна создаваться во время формирования проекта строения. Рекомендуется скрытая прокладка. Если она невозможна, можно спрятать провода в пластиковые коробы.
Проводку следует делать во время постройки строения.
Если в помещении уже готовая отделка, подойдут два метода электропроводки – в коробе и штробах.Для потолочных светильников понадобятся двухжильные кабели с сечением около 2 м2

Обратите особое внимание на изоляцию внутри кабеля, чтобы не произошло короткого замыкания.
Сделайте систему светильников с несколькими выключателями. Например, один на рабочем столе, другой – в месте для отдыха.

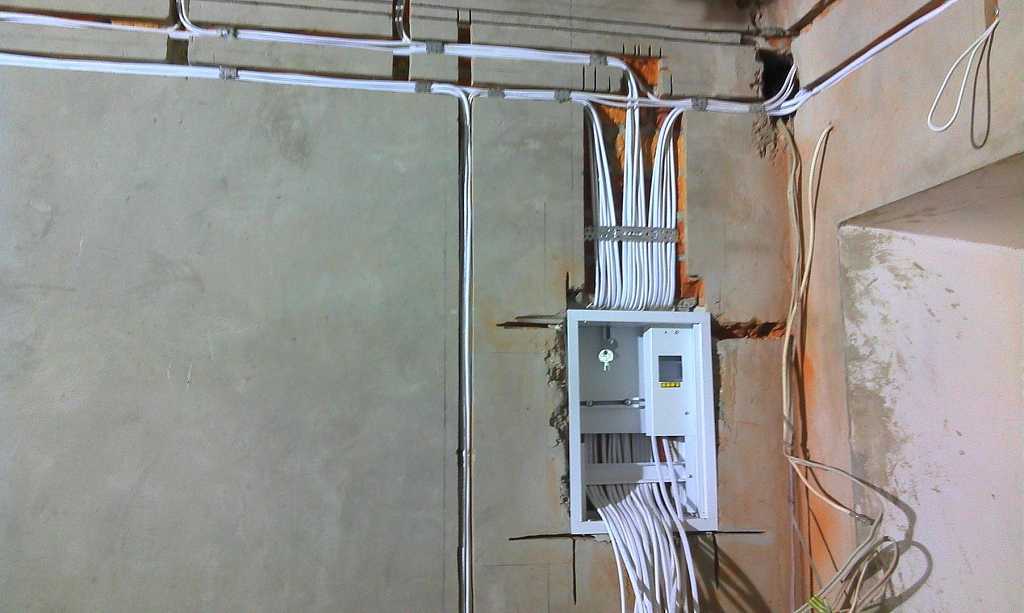

проводка в стене

проводка в стене

Организация заземляющего контура

Для защиты проводки в гараже во вводном щитке необходимо подключить УЗО (устройство защитного контура). Этот элемент обезопасит внутреннюю сеть от токов утечки. По сути, УЗО представляет собой дополнительное устройство защиты: он при возникновении аварии моментально прекращает подачу электроэнергии в гараж.

Сам контур заземления выполняется в виде треугольника, прямоугольника или прямой линии. Также его можно закольцевать. Часть электриков использует Т-образный контур заземления. Он включает в себя 2 электрода, вкопанные с передней стороны гаража, а 2 другие электрода устанавливаются в смотровой яме.

В качестве электрода применяются металлические полосы и уголки: первые вбиваются в земли, а вторые используются для их соединения между собой.

Количество таких элементов и их размеры определяют при помощи специализированной программы. Однако на практике расчеты не всегда соответствуют реалиям, поэтому со временем может возникнуть потребность в добавлении новых электродов в контур заземления.

Если возможность копать траншею нет, то используют естественные заземлители. В их качестве применяют арматуру фундамента или перекрытия пола в гараже.

Видео описание

В видео показано, как правильно провести электропроводку в гараже при помощи кабель-каналов:

Монтаж распределительного щитка

Ситуация, когда гараж подключают отдельно от основного дома на загородном участке, встречается редко. Ведь приходится на гараже устанавливать отдельный распределительный щит, куда монтируется и счетчик учета потребляемой электроэнергии. Сложность установки щита и его подключение невысокая. Но все это оборудование придется приобретать, а это лишние финансовые затраты.

Но если такая ситуация возникла, то сам щит устанавливают на стену гаража: или внутри, или снаружи. Второй вариант предпочтительнее, всегда есть возможность не допускать инспекторов внутрь гаража. Крепление производят на саморезы и пластиковые дюбели. Высота установки – 1,8 м. Рекомендуется на каждый шлейф установить отдельный автоматический выключатель, и обязательно один общий на ввод.

В каких случаях необходимо проверять контур заземления?

Если Вы выполняете устройство заземления в частном доме или на даче, то проверку можно выполнить и обычной контрольной лампочкой (как было описано выше), если же Вас необходимо вводить объект в эксплуатацию, легализировать изменение в схеме электроснабжения или же заключать договор на электроснабжения со специализированной организацией, тогда вам будет необходим протокол испытания контура заземления.

Данный документ имеет право выдать только сертифицированная лаборатория, которая выполнит замеры. При этом подрядная организация, которая выполняла монтаж контура заземления обязана предоставить Вам паспорт на контур заземления с актами на скрытые работы.

Правильная схема будущей электропроводки убережет от сюрпризов!

Возможно она будет простой, но без нее нельзя начинать процесс монтирования. С ее помощью у вас появится представление о том, что необходимо сделать для быстрого и качественного завершения работы. Чтобы ваша схема электропроводки в гараже соответствовала, основным, требованиям безопасности она должна включить в себя максимум полезной информации.

Каким моментам уделяется повышенное внимание:

• Укажите точное место установки приборов для освещения площади помещения, защитных коробок для соединений, расположение всех выключателей, различных типов розеток – это поможет, если что-то перегорит;
• Работы ведутся от распределительного щитка. Любые соединения необходимо обозначать понятными знаками;
• В плане необходимо указать способ соединения всех элементов. Лампы либо выключатели разрешается подключать лишь последовательным вариантом. А розетки можно устанавливать исключительно перед любыми выключателями;
• Расстояние монтирования любых проводов до потолка не может превысить 10 см, а до пола либо электророзеток 50 см;
• Главный рубильник разрешается устанавливать на правой стороне от ворот гаража не ближе, чем 1,5 метра до пола.

Особенности организации внутренней проводки

В гараже внутренняя электропроводка может реализовываться следующими способами:

• расположение кабелей производится в открытом виде;
• расположение проводов осуществляется в специальных пластиковых трубах;
• вариант комбинированного проведения проводки.

Вариант размещения проводки внутри гаража

Специалисты утверждают, что для гаражных сооружений самым оптимальным вариантом внутреннего размещения проводки будет именно комбинированный вид. При использовании такого подхода можно все основные узлы электропроводки скрыть элементами из пластика, а обычные провода при помощи крепежных элементов прикрепить к стене.

Советы профессионалов

Вместе с тем, специалисты рекомендуют сделать расчет проводки под понижающий напряжение трансформатор

В гараже важно, чтобы напряжение было недостаточно сильным, дабы не загорелась пропитанная маслом или бензином ветошь, которую часто можно встретить в процессе ремонтных работ в этом помещении. Да и в целом – в гараже нередко хранится какое-либо вещество, в той или иной степени горючее

Так что монтаж электропроводки в гараже должен учитывать и такие моменты.

Чтобы все работы по подключению электричества проводились законно, перед проведением электричества в гараж, необходимо согласовать этот вопрос с представителями Энергонадзора.

Если здание гаража отстоит от линии электропередач на более чем 25 метров, то понадобится устанавливать дополнительные столбы, причем минимальная высота расположения провода – около 2,75 м. А в случае если провода буду проходить над дорогой или пешеходной зоной, то и вовсе от 6 до 3,75 м.

Через стену провод может вводиться не менее, чем на высоте 2,75 м, и для подключения его понадобятся специальные изоляторы снаружи, которые должны располагаться не менее, чем на расстоянии в 20 см друг от друга. В случае, если высота гаражной постройки не превышает необходимые 2,75 м, то чтобы подключить электросеть, владельцу придется воспользоваться трубостойкой (стальной трубой) с прикрепленными к ней изоляторами.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

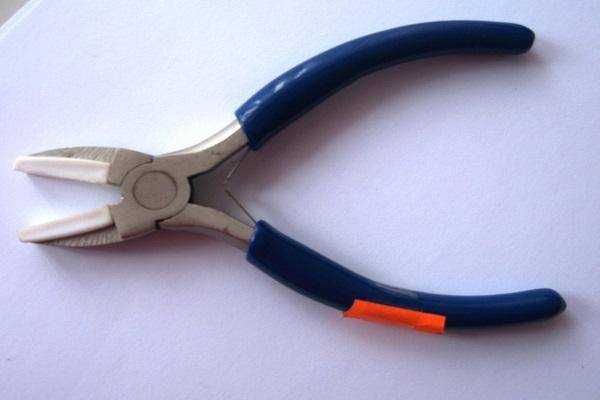

1. Плоскогубцы.
2. Кусачки.
3. Рулетка.
4. Хозяйственный нож.
5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Схемы разводки электричества для чайников

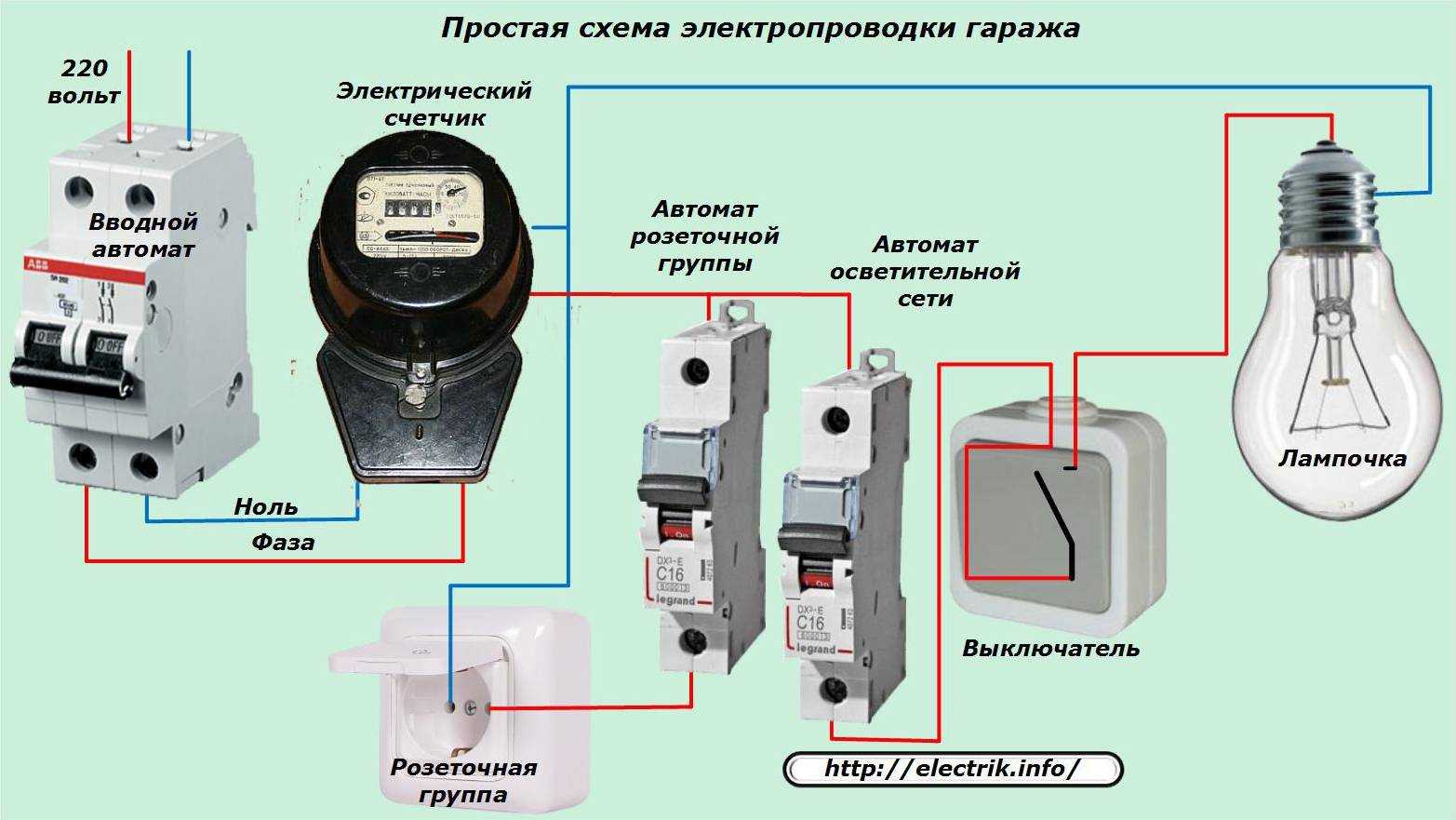

При подготовке схемы проводки в гараже своими руками на 220в для начала отмечают место ввода и подключения к щиту. Составляют план бокса с эскизом каждой плоскости и помечают на нем координаты элементов.

Схему составляют на миллиметровой бумаге. Только прямые линии.

Схема проводки гаража без смотровой ямы
При однофазной разводке проводят деление на участки: лампочки и розетки. В трёхфазной на розеточную сеть направляют две фазы.

Проводка в гараже своими руками: схема со смотровой ямой
Для освещения ямы предусматривают трансформатор с питанием 12 или 36 Вольт. Уже после подбирают светильники с подходящим пониженным напряжением. Одним из вариантов являются светодиодные ленты.

Подключение и расположение потребителей
Электроприборы размещают по схеме в зависимости от сетевого напряжения и вида подключения.

Потребителей разбивают на группы, которые имеют свой автомат и значение тока. Это делают для оптимизации нагрузки на магистраль.

Свет и розетки
Количество и размещение устройств освещения и питания вносят в схему подключения света в гараже. Маршрут для прокладки кабеля к ним продумывают заранее.

Схема проводки в гараже на 220 вольт своими руками

Основные элементы схемы для собственноручной прорисовки:

• розетки;
• провода, кабели;
• осветительная группа;
• распределительный щит для ввода;
• учётные, автоматические, защитные элементы.

Разница в схемах на 220 и 380 Вольт

В однофазных схемах электричества в гараже своими руками, на 220 Вольт такой ход движения тока: ввод – счётчик – автоматы для освещения и УЗО для розеток. Маркировка проводов следующая:

• земля – жёлтый и зелёный;
• нейтраль – синий или голубой;
• фаза – красный, чёрный или коричневый.

Проводка в трёхфазных на 380 имеет оттенки:

• синего – ноль;
• жёлто-зелёного – земля;
• коричневого или красного, чёрного, белого – 1, 2, 3 фазы соответственно.

Вводный автомат и электросчётчик предусматривают тоже трёхфазные.

После счётчика 4 жилы (без заземления) идут на общий автомат, который делит сеть на 220 и 380 Вольт.

Законно ли требование установки электросчетчика на улице 2020

В Украине приватизировано 98% жилищного фонда. В течение всего двадцатого века, наиболее широко применялись «Индукционные счётчики электроэнергии», благодаря их низкой стоимости и высокой надёжности в работе. В марте 2013 года был утвержден типовой договор предоставления энергоснабжения.

Рекомендуем прочесть: Окоф На Принтер С 2020 Года

Подобные договора заключаются и на оказание других коммунальных услуг. Подборка наиболее важных документов по запросу Замена электросчетчика (нормативно-правовые акты, формы, статьи, консультации экспертов и многое другое). Федеральный закон от 23.11.2009 N 261-ФЗ (ред.

Светодиодное освещение

При всём разнообразии вариантов подсветки, именно к светодиодному освещению в гараже склоняется большинство автовладельцев. Это экономично, практично и доступно. Лампы и ленты активно снижаются в цене, но при этом не теряют в плане качества или эффективности работы.

Заняться полноценным освещением в гараже светодиодными лентами можно самостоятельно. Нужно лишь определиться с тем, что именно вы хотите получить по результатам проделанной работы.

Если вас интересует переносное освещение в собственном гараже, в основе которого лежат светодиоды, и при этом хотите всё сделать своими руками, купите в магазинах специальные системы LED.

Есть также альтернативный вариант, предусматривающий заполнение пространства в гараже светодиодными прожекторами, которые будут создавать основное и точечное освещение. В продаже доступны уже готовые светодиодные прожекторы. Но чтобы сэкономить, некоторые используют обычные переноски, адаптированные под лампы накаливания. Тут лучше иметь некоторые навыки в работе с электрикой, чтобы всё правильно подключить, исключить вероятность короткого замыкания и пр. То есть лучше сразу взять именно специальные LED прожекторы.

Рекомендуется использовать прожекторы, которые фиксируются на стенах или потолке. Переносные системы удобные за счёт своей мобильности, но при этом они будут занимать пространство внутри гаража. Куда лучше подвесные конструкции с возможностью изменения угла наклона и направления световых потоков за счёт штативов, телескопических систем, кронштейнов и пр. Но компактная переноска всё равно не помешает.

Отдельно стоит рассмотреть вопрос светодиодного освещения в зоне под автомобилем, то есть в смотровой яме. Здесь требуется достаточно качественный свет, который параллельно не будет мешать выполнению работ и перемещению по ограниченному пространству. А потому напольные прожекторы стоит сразу исключить.

Оптимально использовать один из двух вариантов:

• Трубки и светодиодные ленты. Они фиксируются по всему периметру верхней части гаражной смотровой ямы. Это позволяет подсвечивать все зоны одновременно, подавая свет на днище машины и на пространство самой ямы. Для точечной работы достаточно взять налобный светодиодный фонарик. Отдельная переноска не потребуется.
• Точечные светильники. Их также монтируют по периметру на стены ямы на различном уровне. Это уже зависит от конструкции конкретной смотровой ямы, и работ, которые планирует проводить здесь автовладелец.

За счёт светильников LED вы получите высокоэффективное освещение, которое крайне бережно относится к расходу электроэнергии. Светодиод выгодно отличается от конкурирующих видов ламп тем, что выдаёт мощный светопоток при минимальном энергопотреблении.

Чтобы светодиодная система функционировала долго и надёжно, рекомендуется периодически проводить мероприятия по уходу за светильниками. Они предусматривают очистку линз и стёкол, удаление загрязнений с плафонов и защитных кожухов, надёжную изоляцию и защиту проводки. Ещё светодиоды нуждаются в достаточно эффективном охлаждении, а потому устанавливать их в местах нагрева не рекомендуется.

Схемы и расположение потребителей
