Пкж 6 плита покрытия ребристая

Виды плит

Ребристые плиты бывают нескольких видов в зависимости от назначения:

ПП – предназначены для покрытия зданий, они выступают крышей для бесчердачных сооружений. Производятся преднапряженными, характеризуются отсутствием проемов в полке.

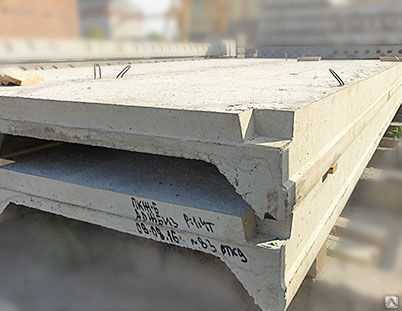

Рисунок 3. Внешний вид изделий серии ПП
ПГ – тоже используются для покрытия объектов, но относятся к категории доборных плит и изготовляются с применением ненапрягаемой арматуры.
ПР – применяются для устройства перекрытий на объектах. Армированы ненапрягаемой арматурой.

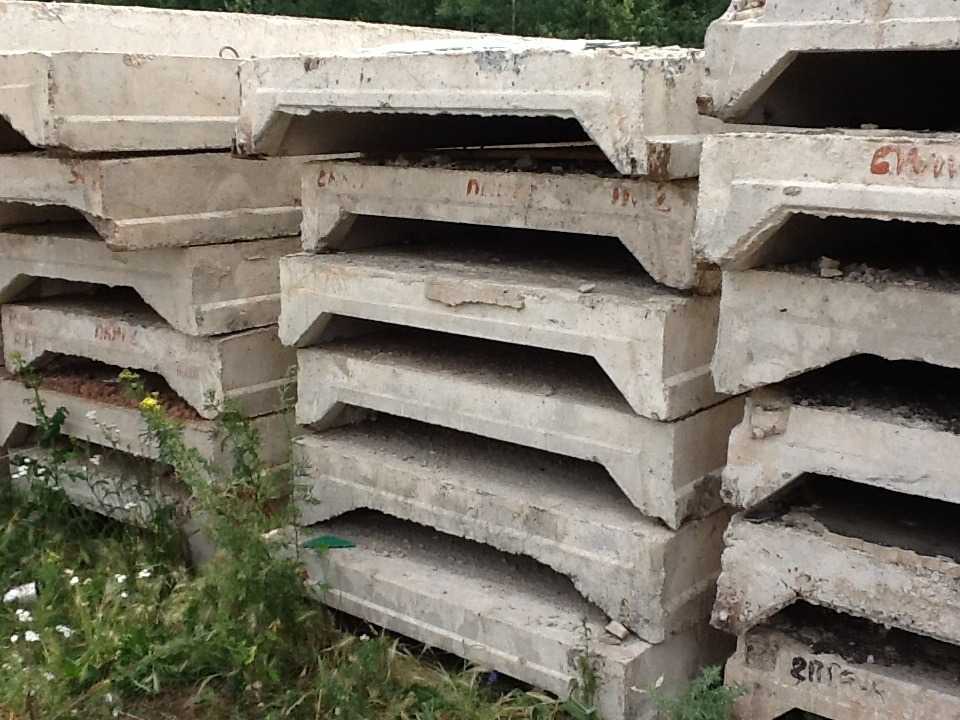

Рисунок 4. Внешний вид стандартных ребристых плит ПР и Пг
ПВ – изделия со специализированным проемом в полке под вентшахту или крышный вентилятор.
Рисунок 5. Внешний вид изделий ПВ с проемом
1П – для опирания на полки ригелей.
2П – для опирания поверх ригелей.

Классификация плит перекрытий

Согласно ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры», производители предлагают следующие варианты ЖБ конструкций для монтажа перекрытий:

сплошные однослойные (1П и 2П);
многопустотные (1ПК, 2ПК, ПБ).

Широкий спектр изделий представлен в ГОСТе 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия».

Рассмотрим подробнее основные параметры, в частности, размеры железобетонных плит перекрытия.

Панели ПК

Пустоты круглой, полукруглой или овальной формы располагаются по длине панели. Конструкции имеют ровную поверхность и рассчитаны на высокие эксплуатационные нагрузки. Многопустотные железобетонные плиты перекрытий имеют ряд достоинств, включая:

Наряду с плитами ПК используются панели ПКТ и ПКК, от базового варианта они отличаются по количеству сторон опирания, что видно из таблицы, приведенной выше.

Выбирая материалы для строительства, следует принять во внимание толщину, длину и ширину железобетонной плиты перекрытия

Панели ПБ

Причем резать их можно не только поперек, но и под углом, чтобы использовать в постройках оригинальной формы. Панели ПБ максимально удобны для частных застройщиков – не требуется подгонять проект под стандартные типоразмеры плит перекрытий.

Панели ребристые

В частном домостроении данная серия железобетонных плит перекрытия практически не используется, поскольку возникают сложности с эстетичной отделкой потолка.

Заводы ЖБИ выпускают плиты перекрытий с ребрами жесткости высотой:

300 мм – для построек общественного назначения, для чердачных перекрытий жилых зданий;
400 мм – для крупных построек промышленного и коммерческого назначения.

Стандартная длина железобетонной плиты перекрытия с ребрами составляет 6 или 12 метров, могут изготавливаться изделия длиной 18 метров.

Сплошные плиты

Стандартная высота сплошной железобетонной плиты перекрытия – 120 или 160 мм, длина – 1800-5000 мм. Сплошные панели отличаются солидным весом при небольших габаритах – 600-1500 кг.

Монолитные плиты

Монолитная железобетонная плита перекрытия создается непосредственно на месте в ходе строительных работ. Данный вариант обычно используется, если весь дом или его каркас возводится по монолитной технологии.

Преимущество – отсутствие необходимости привязывать размеры и конфигурацию помещений к стандартным габаритам сборных плит перекрытия. Недостатков у монолитных плит несколько:

низкая шумо- и теплозащита по причине отсутствия пустот;
трудоемкость монтажа – упростить работы поможет несъемная опалубка, если она предусмотрена проектом;
высокая себестоимость конструкции.

Расчет монолитного ребристого перекрытия

Конструкцию рассчитывают с помощью специальных программ, при этом исходными данными являются поперечные силы, изгибающие и крутящий моменты. Обязательно учитываются снеговые и сейсмические нагрузки. Составляется графическая модель перекрытия, вычисляются размеры ребристой плиты перекрытия, площадь арматуры, размеры пролетов. По результатам расчета подбираются изделия с нужными параметрами.

Ребристые перекрытия. Технические характеристики и маркировка

Сейчас комбинаты ЖБИ выпускают плиты из различных видов бетона: конструкционного легкого, тяжелого, плотного силикатного. Габаритные и присоединительные размеры строительных перекрытий, их форма отвечают требованиям ГОСТ 28042-89. Согласно ему железобетонные ребристые предварительно напряженные плиты имеют габариты 3х12, 3х6, 3х18, 1,5х6, 1,5х12 м. Выпускают следующие типы перекрытий с напряженной арматурой:

с плоской верхней плитой – ПГ (без отверстий), ПВ (с отверстиями для вентиляционных устройств), ПФ и ПС (с отверстиями для различных видов фонарей), ПЛ (с проемами для легкосбрасываемой кровли);
плиты-оболочки, имеющие сводчатую поверхность – ПОВ, ПОФ, ПОС, ПОЛ (имеют те же конструктивные особенности, что и первый тип).

В маркировку входит:

буквенно-цифровое обозначение типоразмера;
несущая способность (определяется максимально допустимой нагрузкой);
класс арматуры, вид бетона, особенности конструкции (размеры и расположение отверстий, наличие закладных деталей);
дополнительные качества (например, сейсмоустойчивость).

Железобетонные ребристые плиты высотой 0,4 м

Технические требования к этим изделиям содержатся в ГОСТ 27215-87. В нем перекрытия классифицируются согласно тому, на какую зону ригелей каркаса они опираются:

1П – на полки; имеется 8 типоразмеров (1П1- 1П8);
2П – на верхнюю часть, есть 1 типоразмер 2П1.

1П1- 1П6, 2П1 усилены напряженной арматурой, а 1П7, 1П8 – ненапряженной. Маркировка включает: размер, данные о наибольшей нагрузке, класс арматуры, плотность и проницаемость бетона, наличие вырезов и закладных деталей. Так, монолитная ребристая плита типоразмера 1П2, вторая по несущей способности, с арматурным усилением Ат-VСК, из легкого бетона, эксплуатируемая в агрессивной среде, обозначается так: 1П2-2 Ат-VСКЛ.

Железобетонные плиты высотой 0,3 м

Их изготовление регламентирует ГОСТ 21506-87. Он предусматривает три вида типоразмеров, в зависимости от расположения:

П1 — в рядах;
П2 – в рядах и между колоннами;
П3 — между колоннами и вдоль стен.

В обозначении перекрытия по ГОСТ 21506-87 перечисляются: типоразмер, шифр максимальной нагрузки, вид арматуры и бетона, наличие отверстий для вентиляции (согласно диаметру они обозначаются цифрами 1 – 3). Условное обозначение плиты П1, с напряженной арматурой Ат-V, из легкого бетона для нормальной среды, с проемом под вентилятор диаметром 1 м: П1- АтVЛ-Н-3.

Монтаж ребристых железобетонных плит и перекрытий

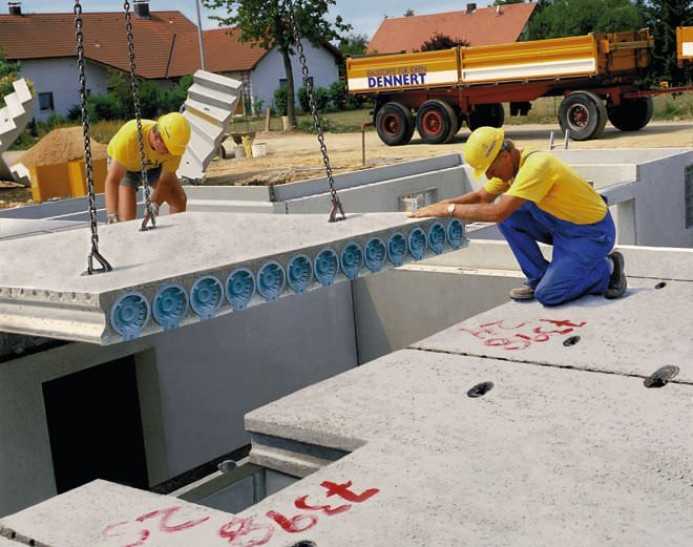

Перекрытия монтируются только с помощью автомобильного или башенного крана. Чтобы захватить изделие крюком грузоподъемного механизма, служат монтажные петли. Их наличие и состояние проверяют при покупке и непосредственно перед установкой.

1. На торцы стен, балок, свай, предназначенных для укладки плиты, наносят слой строительного раствора, необходимого для прочности соединения и герметичности. Не следует допускать преждевременное затвердевание песчано-цементной смеси – это нарушает целостность конструкции.

2. На крановый крюк навешивают паук с четырьмя стропами, на конце которых также имеются крюки. Их вставляют в петли, после чего поднимают перекрытие, обеспечивая его горизонтальное положение.

3. Кроме крановщика, монтаж выполняют два стропальщика, выравнивающие подвешенный груз и контролирующие точность установки.

4. Плита имеет технологические уклоны, поэтому верхняя плоскость немного меньше нижней. Из-за этого между соседними панелями появляются зазоры 50 – 70 мм, которые заполняют раствором.

5. Монтажные петли прилегающих друг к другу плит соединяют стальным прутом, края которого загибают вовнутрь и сваривают.

С наружной стороны здания должен остаться край шириной минимум 0,15 м для проведения кладки кирпича. Такого же размера выдерживается и плоскость соприкосновения изделия с несущим элементом.

Стоимость перекрытий

Ввиду высокой трудоемкости формовочных работ и сложной опалубки, цена ребристой плиты перекрытия значительно выше, чем обычной гладкой.

Обозначение	Длина, мм	Ширина, мм	Высота, мм	Цена, рубли
2ПГ6	500	5 970	1 490	300	15 200
2ПГ6	400	5 970	1 490	300	12 400
4ПВ6	400	5 970	1 490	300	14 680
1П3	500	5 550	1 485	400	19 200

Статьи

Этапы монтажа пустотной плиты

Ниже пойдет речь об особенностях устройства пустотных плит, так как именно этот материал является универсальным и используется как в частном строительстве, так и при возведении жилых многоэтажных домов. Сборка выполняется согласно условиям, прописанным в технологических картах (ТТК).

Организация процесса укладки

Устанавливать плиты допускается после того, как стены были возведены на нужную высоту.

Если в процессе возведения применялся газобетон, пустотный кирпич или другие материалы низкой прочности, под перекрытия укладывается армопояс (в качестве основы используется полнотелый кирпич), или выполняется заливка монолита из тяжелых марок бетона.

Важно учесть! К началу монтажных работ монолитный армопояс должен достичь показателя прочности минимум 75%. При температуре наружного воздуха +20⁰С бетон наберет необходимую прочность к сжатию через 7 дней

Если армопояс заливался в несъемную опалубку или уличная температура круглосуточно была выше 30⁰С, работы можно начинать уже на третьи сутки.

При длительном хранении материалов на стройплощадке плиты загрязняются, в зимний период они обледеневают, поэтому перед монтажом их необходимо освободить от грязи и наледи. Плиты укладываются на подложку из раствора цемента марки М100, который приготавливают непосредственно перед монтажом.

Чтобы смесь было удобно распределять, нужно подготовить кювету для строительной смеси, лопату с длинным черенком, ящик с набором инструментов.

Производство основных работ

Плиту цепляют четырехветвевым стропом и перемещают на нужное расстояние с помощью автокрана. Для нивелирования ее положения рабочий вначале встает на стремянку, а затем, после укладки первой плиты, может вставать на нее.

Процесс монтажа плит перекрытия

Подготовка и перемещение груза — забота такелажника. Именно рабочий этой специальности подает сигналы крановщику и одевает крюки в монтажные петли.

Перед перемещением плиты на нужную высоту крановщик обязан натянуть стропы и приподнять груз на небольшое расстояние, чтобы убедиться в прочности крепления. Только после этого он поднимает плиту и перемещает ее на нужное расстояние.

Место для укладки плиты заблаговременно подготавливается. Вдоль кромки стены между двумя шаблонами Г-образной формы наносят раствор. Этот способ позволяет вытекшему из-под тяжелых плит раствору равномерно распределиться по краям.

Важно! Шаблон дает возможность точно дозировать количество раствора и добиться одинаковой толщины швов. Не всегда с первого раза получается ровно уложить плиту, тогда ее положение корректируется ломиком

После этого горизонталь проверяется уровнем, стропы отсоединяются, и бригада готовит место под следующую плиту

Не всегда с первого раза получается ровно уложить плиту, тогда ее положение корректируется ломиком. После этого горизонталь проверяется уровнем, стропы отсоединяются, и бригада готовит место под следующую плиту.

Иногда отверстия в плитах закупориваются не предприятии-изготовителе. В противном случае строителям приходится заделывать пустоты самостоятельно тем же раствором, на который укладывалась плита. А чтобы снизить расход бетона, перед заделкой отверстия заполняют кусками утеплителя.

Также нужно замазать межплиточные швы и пустоты вокруг крепежных петель.

Примечание! Если в строительстве используются плиты, превышающие размеры объекта по осям, они подрезаются с применением машины для резки бетона. Процесс сложный, но необходимый. Ведь смонтировать фигурную опалубку и залить перекрытие по монолитному методу — еще более трудоемкая задача.

Заключительное оформление работ

В соответствии с нормативами, после завершения монтажа перекрытий составляется акт о скрытых работах. Приемка проводится только поле того, как раствор наберет запланированную прочность.

Правильное положение ЖБ конструкции подтверждается геодезистами, а все детали и уточнения по расположению плит указываются на исполнительной схеме.

Помимо исполнительной схемы, подрядчик обязан предоставить паспорт на ЖБ изделия, журналы скрытых работ, документацию по освидетельствованию и рабочие чертежи, по которым и выполнялось строительство. Все изменения в чертежах должны быть согласованы.

Классификация и маркировка продукции высотой 40 см

Плиты ребристые, высота которых составляет 0,4 метра, изготавливаются согласно стандарту, разделяющему их на классы, регламентирующие конструктивные особенности продукции.

Если нужно строить крупные конструкции, то стоит задействовать продукцию высотой 40 см

В зависимости от того, каким образом контактируют плиты ребристые перекрытия с опорной поверхностью капитальной стены здания, они делятся на следующие виды:

Применяемые для усиления бетонного массива стальные прутки могут находиться:

в предварительно напряженном состоянии. Используются для типоразмеров 1П1, 1П2, 1п3, 1П4, 1П5, 1П6, а также 2П1;
в ненапряженном. Бетонируются в свободном состоянии для типов 1П7 и 1П8.

Обозначаемая на изделиях маркировка содержит следующие данные:

Рассмотрим расшифровку аббревиатуры 1П1-3Ат-VIТ. Буквенные и цифровые индексы в обозначении содержат следующую информацию:

Транспортирование и хранение

Фото 8. Процесс транспортировки ребристых изделий на железнодорожной платформе

Для обеспечения целостности и предотвращения возможных механических повреждений нужно соблюдать условия транспортировки и хранения ребристых плит перекрытия:

Грузовой транспорт для перевозки подбирается в зависимости от размеров изделий, расстояния до объекта и дорожных условий.
Транспортировка и хранение допускаются только в горизонтальном положении, штабелями высотой не более 2,5 м и с опорой изделий на 4 точки.
Между плитами в штабелях обязательно располагаются подкладки.
Прокладки должны находиться по торцам продольных ребер жесткости в местах расположения закладных элементов.
Оптимальная толщина подкладок выбирается с учетом необходимого минимального зазора (20 мм) от верха монтажной петли.

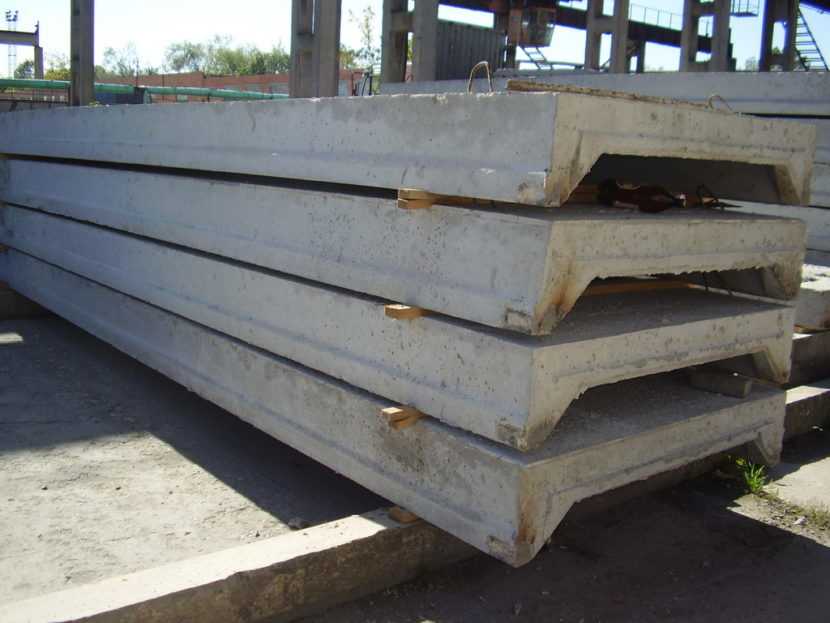

Фото 9. Хранение железобетонных изделий

Соблюдая эти несложные правила, вы сохраните все изначальные технико-эксплуатационные характеристики и высокое качество ребристых плит не только при транспортировке, но и при длительном хранении.

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 6079 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 13225 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 13896 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 13115 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 10608 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 16396 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 19549 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 7409 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 8522 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 11802 руб/штПодробнее

Конструктивные особенности

В соответствии с работающими в конкретных условиях нагрузками, технические характеристики ребристых плит могут меняться – добавляются поперечные ребра, что повышает прочность. Изделия лучше всего работают под влиянием нагрузки на изгиб, бетон сосредотачивается в местах сжатия, а на участках растяжения сконцентрирован минимально.

Мощная стальная арматура позволяет экономить бетонный раствор, уменьшает толщину перекрытия и его вес без ущерба прочности. Плиты могут быть выполнены в разных типоразмерах, обладать различным весом, толщиной, предполагать то или иное число ребер усиления.

Конструкция обязательно предусматривает специальные монтажные скобы (петли), благодаря которым реализуются погрузочно-разгрузочные работы, осуществляется установка плиты на объекте, ее фиксация. Установку выполняют специальными захватными приспособлениями, с привлечением спецтехники.

В процессе монтажа монолитной ребристой плиты перекрытия изделие поднимают подъемным краном на большую высоту без перекосов, строго параллельно линии горизонта. Именно поэтому петли на плитах должны быть надежными и прочными, сделанными в соответствии с правилами техники безопасности (до начала монтажа все элементы проверяются на предмет отсутствия дефектов).

Возможна и беспетлевая установка при условии предусмотренных отверстий, расположение и размеры которых заказчик обязательно согласовывает с производителем до начала процесса изготовления плит.

Как понять какие плиты перекрытия нужно купить

Стандартная железобетонная ребристая плита покрытия используется преимущественно в промышленном строительстве, при возведении зданий и сооружений со стальным и железобетонным каркасом при шаге колонн до 12 м.

Разные размеры, опирание и конфигурация ребристых плит покрытия

П-образные ребристые плиты имеют высоту от 25 до 40 см, что придает им способность воспринимать нагрузку значительно большую, чем плоские плиты.

Поэтому они с одинаковым успехом используются как при устройстве покрытий производственных корпусов с шагом балок или ферм до 12 м, так и в качестве перекрытий для помещений, встроенных в промышленные здания, на которые воздействуют высокие нагрузки от расположенного на них технологического оборудования.

Высокие ребра, железобетонной ребристой плиты покрытия располагаются вдоль длинных сторон, и в них размещена рабочая арматура, а в перпендикулярном направлении идут небольшие поперечные ребра. В нижней части высоких ребер располагаются стальные закладные элементы, предназначенные для крепления плиты к верхнему поясу балок или ферм.

Плита может иметь предварительно-напряженную или ненапрягаемую арматуру классов Ат-IIIС, Ат-III, Вр-I, Ат-VI, Aт-V, A-V, A-IVC, А-IV.

Для изготовления этих конструкций заводы железобетонных изделий используют тяжелый бетон средней плотности от 2200 до 2500 кг/м³, а в рабочих чертежах изделий может быть предусмотрена установка дополнительных закладных деталей.

В зависимости от назначения, нагрузки, сетки колонн и других параметров, строительные предприятия могут купить плиты перекрытия различных размеров:

высотой 0,25; 0,3 и 0,4 м;
шириной 0,9; 1,5 и 3,0 м;
длиной 6,0 и 12,0 м;

схемой опирания:

на полки Т-образного ригеля;
на верхнюю опорную плоскость ригеля прямоугольного сечения или конструкции покрытия;

назначения:

рядовые;
межколонные;
пристенные;
доборные;
с отверстиями диаметром 0,4; 0,7, 1,0 или 1,5 м для установки крышных вентиляторов или для пропуска воздуховодов систем вентиляции;
для легкосбрасываемой кровли;
для установки зенитных фонарей.

Нередко бывает, что в покрытии какого-либо здания, в перекрытиях технологических этажерок или встроенных помещений, используется сразу несколько различных типоразмеров плит.

Комплексные плиты позволяют резко ускорить кровельные работы

Ряд заводов железобетонных изделий выпускает т.н. комплексные плиты покрытия, на которых в заводских условиях уже уложены:

пароизоляция;
утеплитель проектной толщины;
нижний слой кровельного ковра.

Кровельный «пирог» занимает почти всю поверхность конструкции, за исключением полосы шириной 10 – 15 см, идущей по периметру плиты. Комплексные плиты монтируются в проектное положение, после чего:

заделываются межпанельные швы;
укладываются недостающие участки пароизоляции;
крепится недостающий утеплитель;
наклеиваются недостающие участки нижнего слоя кровельного ковра;
настилается верхний слой кровли;
выполняется защитный слой.

Такое решение значительно снижает затраты на устройство тепло- и гидроизоляции покрытия за счет значительного уменьшения объемов кровельных работ и снижения продолжительности работы кранов, подающих утеплитель и материалы, необходимые для устройства кровли.

Монтаж ребристых плит покрытия длиной 6 м производится стандартным четырехветвевым стропом, а для подъема и перемещения плит длиной 12 м используется, как правило, специальная траверса, поскольку при применении строп, увеличивается требуемая нормами высота подъема крюка грузоподъемного механизма. Однако даже использование траверсы для монтажа крупноразмерной плиты значительного веса, приводит к необходимости использования крана большой грузоподъемности с длинной стрелой.

Доборные плиты покрытия с завода ЖБИ-4

Многие предприятия стройиндустрии выпускают ребристые плиты, но в основном в их ассортименте крупноразмерные изделия: 3×6 м и 3×12 м, имеющие значительный объем. На столичном заводе ЖБИ-4 строительные компании могут купить доборные плиты перекрытия и покрытия малых размеров:

длиной от 1,2 до 3,6 м;
шириной 0,4 м;
толщиной от 0,09 до 0,15 м.

Такие плиты имеют малый объем и небольшую область использования, а поэтому они малорентабельны в производстве.

Расчет нагрузки

Перед тем, как приобретать ребристые плиты перекрытия, очень важно воспроизвести важные расчеты. Благодаря им можно будет опередить, какую нагрузку должны выдержать плита

На основании полученного значения можно будет приобрести строительный материал определенной серии, размерами и весом.

На видео рассказывается о нагрузке на ребристую плиту перекрытия:

Что касается нагрузки, то она может быть самой различной: постоянной, временной, неравномерной и равномерной. При расчете будет использовать только равномерную нагрузку, так как она считается самой распространенной. Единицы измерения равномерной нагрузки – кг/м2.

Каков размер по ГОСТ плит перекрытия ПК можно прочитать .

Именно такая нагрузка сосредотачивает в себе комбинацию возможных нагрузок на перекрытия здания, в котором будут жить люди. Однако расчет может происходить и на более высокие нагрузки. Чтобы точно перестраховаться, то стоит помножить коэффициент надежности, значение которого достигает 1,2. Другими словами, равномерно сосредоточенная нагрузка будет составлять: 400+250+100)*1,2=900 кг/м2.

Узнать о том каковы стандарты многопустотных плит перекрытия можно .

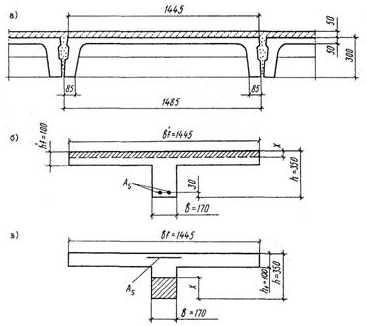

На фото — чертеж ребристой плиты перекрытия:

Так как ребристая плита имеет значение ширины – 100 см, то полученное значение необходимо рассматривать в роли плоской нагрузки, которая оказывает свое влияние по оси У, а единицы ее измерения кг/м2.

Монолитное перекрытие своими руками: опалубка

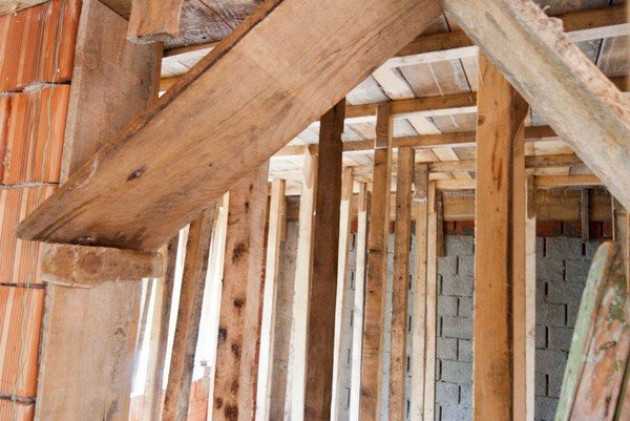

Естественно, ни о каких специальных опалубках горизонтального типа в процессе самостоятельного изготовления перекрытий речи быть не может – если еще приобретать специальные щиты и домкраты, то экономии не получится. Опалубку для монолитного перекрытия придется изготавливать самостоятельно и делать это надо из подручных или самых доступных по ценовой категории материалов. Это древесина и какой-нибудь листовой материал, к примеру, ОСБ или профнастил – и тот и другой материал стоит недорого, но отличается друг от друга структурой. Монолитное перекрытие по профнастилу отнюдь не делает потолок ровным и гладким – этот материал хорош только тем, что с его помощью получается так называемое ребристое монолитное перекрытие, которое отличается способностью воспринимать большие нагрузки. Это идеальный вариант для межэтажных перекрытий, отличающихся большой плоскостью поверхности – если же говорить о чердачном перекрытии, нагрузка на которое невысока, то здесь лучше заливать плоское перекрытие и использовать для этих целей листы ОСБ.

С этим вопросом мы разобрались, теперь дело за технологией установки горизонтальной опалубки для перекрытий. Здесь все достаточно просто, хотя не скажу, что легко – по сути, придется нагородить целый лес стоек из бруса или металлической трубы (она является более предпочтительной, так как выдерживает большую нагрузку, и ее понадобится меньше). Монтируются такие стойки довольно часто – примерно через каждый метр. Их нужно устанавливать рядами и поверх них укладывать горизонтальную балку, которая и послужит опорой для листового материала. Вся проблема установки такой опалубки заключается в том, что все ее стойки нужно хорошо укреплять, дабы они не попадали раньше времени – это еще одна из причин, которая говорит в пользу металлической трубы для столбиков. В принципе, дерево скрепить легче, но для этого понадобится несколько больше материала. Это к тому, что использование металла не принципиально. Мало того, металлические трубы труднее пристроить в последующем строительстве и отделке, а вот древесину вполне можно будет пустить на ту же крышу, полы и прочие подобные элементы дома.

Когда все стойки с балками будут собраны и установлены на свои места, поверх них укладывается листовой материал – крепить его не нужно, иначе в процессе демонтажа опалубки возникнут проблемы

Здесь особое внимание нужно будет уделить жесткости конструкции, если при ходьбе по опалубке вы почувствуете, что она прогибается, то точно так же она поведет себя и под воздействием бетона. Возможно, чтобы усилить опорные горизонтальные балки, придется уменьшить расстояние между ними – говоря на языке монтажников крыш, понадобится сделать контробрешетку, заложив ее перпендикулярно основным горизонтальным опорам с шагом в 0,5м

Такая система уже точно не позволит листовому материалу прогибаться.

После того, как настил будет готов, останется совсем немного – сколотить из доски ограничение по периметру стен и можно будет двигаться дальше. Не лишним будет напомнить, что устройство монолитного перекрытия потребует от вас установки опалубки в четком уровне горизонта – с этим придется несколько повозиться. Это, можно сказать, единственный недостаток самодельной опалубки горизонтального типа, который, в отличие от аналогичной заводской конструкции, не имеет возможности регулировки по высоте.

Монтаж

В процессе монтажа панелей необходимо придерживаться некоторых правил. Для укладки П-образных плит используют автомобильный/башенный подъемный кран. Если из плит создаются межэтажные перекрытия, обязательно нужно позаботиться про технику, способную поднимать железобетонные изделия нужных габаритов на указанную высоту.

В Москве и регионах найти фирмы, предоставляющие в аренду такой спецтранспорт, не составит труда. Крепление плит осуществляется благодаря наличию петель для монтажных/такелажных работ.
Процесс установки перекрытия:

Нанесение слоя свежего бетонного раствора на торцы/поверхности, куда планируется крепить плиты.
Панель с помощью четырех строп аккуратно навешивается на крюк горизонтально и дальше поднимается на нужную высоту.
Плита выравнивается в пространстве, осуществляется установка ее на место. Все работы проводятся быстро, чтобы цемент застыть не успел.
Панели обязательно нужно укладывать ровно, щель выдерживается максимум 7 сантиметров, потом заливается раствором, что обеспечивает гладкость поверхности перекрытия.
Все монтажные петли плит, расположенных рядом, скрепляются надежным стальным прутом, обязательно присоединяются к стене дома анкерами.

Монтируя плиты таким образом, удается получить плоскую ровную поверхность перекрытия. Если нужно убрать ненужную часть плиты (сделать в ней отверстие под люк либо укоротить по размерам), делают это с использованием обыкновенной болгарки и дисков по металлу/бетону, лома.

Технические параметры и описание плит

легкого;
тяжелого;
силикатного.

Продольный и поперечный разрез плиты

Исходя из данной информации, мы можем выделить следующие детали с напряженной арматурой:

верхняя плита с плоской конфигурацией;
особые материалы-оболочки со сводчатой поверхностью.

Маркировка

Маркировка товара содержит следующие составляющие:

Буквенные и цифровые символы, расшифровывающие параметры (размеры, вес).
Коэффициент несущей способности.
Характеристики арматуры (класс, тип).
Марка и тип бетона.
Дополнительные свойства (при их наличии).

В качестве примера расшифруем следующую информацию на изделиях: 2П1– 3, Ат — VI П-1.

1 – в плиты интегрированы дополнительные закладные;
2 – боковые ребра содержат технологические отверстия по 210 мм;
3 – такие же отверстия, но 210 и 700 мм.

Установка производится с помощью крана

Вывод

В целом отличительные несущие способности позволили ребристым плитам стать лидером продаж в своем сегменте.

Ребристые плиты перекрытия

Применяемые материалы
Сфера использования
Конструктивные особенности
Параметры
Разновидности и обозначение элементов перекрытий высотой 30 см
Классификация и маркировка продукции высотой 40 см
Рекомендации по расчетам
Заключение

Железобетонная конструкция перекрытия способна воспринимать значительные нагрузки при увеличенных расстояниях между пролетами. Традиционной областью применения конструкций из железобетона является возведение панельных зданий.

Рассмотрим детально ребристые железобетонные плиты перекрытия, назначение, характеристики, разновидности изделий, особенности маркировки.

Устройство перекрытий – основной этап при сооружении любого объекта, имеющего более одного этажа
