Сетка на трубу для камней: назначение и способ изготовления конструкции

Сетка на трубу для камней решает несколько задач. Она уменьшает жесткое излучение от трубы в парилке, в результате, банный микроклимат становится мягче, а воздух более влажным. Защитная конструкция облагораживает черную печную трубу, которая в окружении каменной набивки выглядит намного привлекательнее. Из данной статьи вы узнаете, как сделать такое изделие своими руками.

Назначение устройства

Сетку-каменку называют также экономайзером, и необходимость в таком приспособлении возникает по следующей причине. При прохождении дыма по дымоотводу его тепло передается трубе, она раскаляется и из-за этого воздух в парной пересушивается. Вдобавок, тепловое излучение причиняет вред коже и поэтому его лучше уменьшить.

Один из вариантов сетки на трубу в бане

Для защиты человека от таких негативных факторов, печной канал покрывают тонким каменным слоем. Так уменьшается перегрев трубы, смягчается тепловое излучение и происходит дополнительная аккумуляция тепла.

Сетка каменка на трубу и является тем устройством, куда помещаются камни. Во время банных процедур на них можно подливать воду и получать добавочную порцию пара. Горячие камни вокруг дымохода в процессе постепенного остывания помогают хорошо высохнуть помещению парной.

Изготовление конструкции

Приспособление выгодно сделать самостоятельно, поскольку заводские изделия стоят в 2-3 раза дороже, чем труба дымохода. Для работы понадобятся следующие материалы:

• Лист нержавеющей стали или его остатки после изготовления теплового экрана в парной и места перед печной топкой.
• Сетка из нержавеющей проволоки с не слишком большими ячейками, которые смогли бы удерживать находящиеся внутри камни.
• Полоски из нержавеющей стали. Они придадут конструкции жесткость и сделают более красивой на вид.
• Затяжные алюминиевые заклепки. Ими полоски нержавейки крепятся к сетке методом насквозь.

Чтобы закрепить сетку, на дымоходе делают специальные «ушки», которые потом стягивают болтами. Благодаря такой конструкции, сетку для трубы в баню надевают уже после завершения монтажа печки.

Чем большую часть дымопровода вы закроете, тем лучше. От раскаленных частей канала уменьшится вредное излучение, микроклимат в парной станет мягче и, благодаря аккумуляции тепла, парилка долго останется теплой. Такое «одеяние» не дает стенкам канала, по которому отводится дым, перегреваться и время его службы увеличивается.

Такое изделие можно сделать самостоятельно

Камни подбираются из пород диабаза, малинового кварцита и талькохлорита. Они отличаются красотой и долговечностью, хотя, некоторые используют речную гальку. В данном случае подходит материал определенного размера, ведь пространство между трубой и сеткой должно составлять 3 см.

Видео: заводские сетки для камней

Сетка для камней на трубу, сделанная своими руками может получиться не настолько красивой, как заводская. Но выполнять свою функцию она сможет не хуже фабричных брэндовых экономайзеров. Желаем успехов!

Вопросы и ответы

Рассмотрим несколько наиболее частых вопросов, возникающих у большинства неопытных домашних мастеров:

Какая конструкция сетки надежнее — из листового металла, полос или проволоки?

Считается, что наибольшей прочностью и надежностью отличаются корзины из листового металла с частой перфорацией. Однако, с точки зрения надежности и эффективности, оптимальны стержневые конструкции — они прочнее сеток из полос, и не экранируют камни при теплоотдаче или испарении воды.

Какой внешний диаметр лучше выбрать?

В среднем, внешний диаметр сеток примерно в три раза больше диаметра дымовой трубы. Оптимальным размером считается 330 мм — камни достаточно надежно закрывают трубу, но и не создают слишком толстый слой, снижающий эффективность теплоотдачи.

Есть ли зависимость от высоты корзины?

Высота емкости не оказывает заметного влияния на теплоотдачу или парообразования. Оптимальным вариантом считается сетка, полностью закрывающая одноконтурный (однослойный) участок дымохода. Необходимо понимать — всегда можно уменьшить высоту каменной засыпки и получить нужный результат.

Какой способ соединения лучше, сварка или заклепки?

Сварные соединения в процессе остывания набирают напряжения, которые впоследствии могут деформировать корзину. Соединение на заклепки слабее в механическом отношении. Однако, оно более стабильное, точечное. Оно не способствует деформации обруча или цилиндра.

Как снизить вес каменки, если делается высокая корзина?

В таких ситуациях можно уменьшить диаметр верхней части. Она нужна только для создания экрана от инфракрасного излучения, поэтому, диаметр емкости не столь важен. Однако, не следует уменьшать его на слишком большую величину — труба должна быть полностью закрыта камнями.

Выбор камней и их укладка

Камни необходимо подобрать из пород диабаза, талькохлорита или малинового кварцита. Они не только имеют красивый внешний вид, но еще и долговечность. Многие для каменки выбирают речную гальку. В этом случае нужно учесть, что она должна быть определенного размера. А перед укладкой обязательно нужно вымыть все камни.

Процесс укладки камней можно назвать забрасыванием. Нужно взять четыре больших камня одинакового размера и положить их в четыре разные стороны вокруг трубы. Это позволит сделать изделие равноудаленным. Затем остальные камни можно забрасывать сверху на эти.

Со временем из-за воздействия температуры сетка может деформироваться, а камни в ней проседать. Чтобы это не случилось нужно выбирать калиброванный камень или, другими словами, чтобы он был равен по размеру ширине между трубой и изделием. Также лучше выбирать круглый камень. Таким образом, он сможет сформировать ровный слой вокруг трубы. Мелкие же камни помогут закрыть пространство между большими камнями.

На первый взгляд, каменка, сделанная своими руками, может получиться невзрачной, но не стоит обращать на это внимание, ведь главное, не красота, а польза. Со временем можно ее преобразить и она прослужит долгие годы

Использовать сетку-каменку можно для любой печи, но только не из кирпича, потому что она имеет меньшую инерционность. Благодаря сетке на трубу из аккуратно уложенных камней в бане создастся другая атмосфера, она защит печь и воздух в парилке, а также здоровье человека. Печь в бане приобретает оригинальный вид, и времяпровождение будет приятным и долгим, а окружающие смогут оценить ваш труд по достоинству.

Сетка на трубу для камней своими руками

Проще всего изготовить корзину для печного камня из обычной сварной сетки пергон. Тонкая, в 2,5 мм проволока легко сгибается в цилиндр любого диаметра. Размер ячейки 40х40 мм.

Для контейнера диаметром в 300 мм потребуется отрезать полотно шириной 1200 мм и длиной 600 мм. Заготовку аккуратно сгибают на деревянной оправке и фиксируют с помощью мягкой обмоточной проволоки.

Такую сетку устанавливают на трубу дымохода и заполняют камнем всего один раз. После использования в течение нескольких месяцев проволока корзины перегорает, становится мягкой, после чего сетчатая оболочка быстро теряет первоначальную форму.

Если под рукой нет сеточного полотна с соответствующим размером ячейки, собрать корзину можно, уложив два-три слоя спиральной навивкой. Края оболочки обрезают и выравнивают по длине.

Чтобы придать дополнительную жесткость и прочность относительно мягкой оболочке из сетки, на края корзины одевают кольца, согнутые из тонких полосок нержавейки. Толщина металла обруча должна быть не менее 1,5 мм, ширина ленты составляет 35-40 мм.

Для крепления сетки для камней на трубе внутрь сетки устанавливают два разъемных стальных хомута на болтовом соединении. Диаметр нижнего хомута подбирают по диаметру выходного стакана дымохода, сечение срединного или верхнего определяют по вертикальному участку.

Кроме того, на срединный хомут нередко устанавливают дополнительную шпильку, с помощью которой трубу или сетку с камнями можно закрепить на стене парилки.

Способ укладки камней

Сетка для печи каменки должна заполняться в определенной последовательности. Подготовив камни, их потребуется рассортировать по размеру. Аккуратно укладываем в нижний ряд крупные камни и постепенно заполняем сетку, уменьшая с каждый рядом размер камней. Такая укладка обеспечит равномерный нагрев камня, независимо от удаленности рядов от разогретых стенок печи.

Пример укладки камней

Теперь остается зажечь первую закладку дров в печи и открыть все двери, окна и шиберную заслонку. Камни при пробном запуске выгорая выделяют большое количество дыма, поэтому необходимо обеспечив достаточную вентиляцию, не находится самим в парной. После прожарки камней, можно протопив баню, отправляться в парную и наслаждаться ароматным паром, выплеснув на раскаленные камни в сетке несколько ковшиков с отваром луговых трав.

Изготовление

Чтобы сделать печь для бани из кирпича своими руками, нужно подготовить инструменты, расходные материалы, место под строительство, составить проект, сделать основание, построить конструкцию.

Материал и инструмент

Прежде чем начинать сборку печи нужно подготовить:

• требуемое количество кирпичей;
• мастерок, кельму;
• строительный уровень;
• емкость для замешивания раствора;
• затирку для швов;
• трубы для сборки дымохода;
• асбест, рубероид;
• дрель с насадкой миксер;
• дверцы для топочной камеры, зольника;
• металлическую проволоку для стяжки рядов.

Дополнительно могут понадобиться ручные инструменты — молоток, монтировка, набор ключей, отвертки.

Подготовка

После подготовки расходных материалов, инструментов можно приступать к разработке проекта, приготовлению раствора для кладки кирпича.

Проектирование

Независимо от способа кладки проект кирпичной печи должен иметь несколько основных элементов:

• бак с водой;
• дымоотвод с его отдельными элементами;
• топочную камеру;
• зольный ящик;
• дверцы (не менее двух).

Дополнительно на схеме можно указать расположение каменки, колосника.

Приготовление раствора для кладки

Чтобы сложить кирпичную печь, нельзя использовать классический цементный раствор. Он не выдерживает высоких температур, начинает крошиться при постоянных изменениях температурного режима. Для приготовления раствора понадобятся:

• песок, просеянный через сито;
• шамотная глина.

Компоненты смешиваются в отдельной емкости, заливаются небольшим количеством воды. Жидкость не должна иметь неприятного запаха.

Возведение фундамента

Процесс сборки фундамента:

1. Сначала нужно нанести разметку под будущее основание. Для этого по его углам вбиваются деревянные колышки, между ними натягиваются нити.
2. Глубина котлована — 60 см. Нижний слой толщиной 15 см нужно расширить на 10 см в стороны.
3. Пространство высотой 15 см засыпать песком. Поверх песчаника засыпать слой щебня (10 см). Утрамбовать щебенку.
4. Постелить слой гидроизоляции поверх щебня. Для этого лучше использовать рубероид.
5. Сколотить опалубку из досок. Поместить ее внутрь котлована.
6. Замешать цементный раствор.
7. Связать армирующий каркас из отдельных прутов арматуры. Поместить его внутрь опалубки.
8. Опалубка по размерам должна быть меньше котлована с каждой стороны на 5 см.
9. Бетон нужно залить в опалубку так, чтобы до начала уровня кладки осталось 15 см.

Через неделю можно убирать опалубку. Освободившееся пространство заполняют гравием.

Кладка «тела» конструкции

Кладка печи:

Изготовить основание для печного оборудование, которое состоит из двух рядов шамотного кирпича. Поверхность стен вокруг печи закрыть листами асбеста. Поверх них закрепить листы металла, которые будут отражать тепловую энергию. Стенки печной конструкции нужно выкладывать согласно порядовке. Швы на соседних рядах не должны совпадать. После кладки каждого ряда его нужно проверять строительным уровнем. Одновременно с изготовлением внешних стенок, нужно выполнять кладку топочной камеры. Для этого используется шамотный кирпич

Важно оставлять свободное пространство для дверцы зольного отверстия. Поверх него нужно закрепить колосник, оставить пространство для дверцы топки

При кладке нужно проверять вертикальность стенок, толщину швов

При кладке нужно проверять вертикальность стенок, толщину швов.

Монтаж бака для нагрева воды

Расположение бака с водой выбирается зависимо от габаритов печного оборудования. Он должен находиться в таком месте, чтобы принимать больше тепла. Для расчета объема бака нужно учитывать, что на одного взрослого требуется примерно 25 литров воды.

Кладка дымохода

Для кирпичной печи рекомендуется собрать дымоход из того же материала. Внутри каркаса из кирпича устанавливается асбестовая труба. Пространство между кирпичными стенками, трубой заполняется негорючим материалом для повышения герметичности.

Сетка из облицовки

Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.

Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.

При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.

Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.

Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа

Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна

Виды металлов для производства теплообменника

Непосредственно теплообменник на трубу дымохода в баню лучше всего изготавливать из «нержавейки», называемой аустенитной сталью. Данный материал сохраняется свои лучшие характеристики даже при интенсивной эксплуатации в предельном температурном режиме.

Сварные швы таких труб очень прочны и на них не образуются трещины, а никель, входящий в состав сплава, при взаимодействии с кислородом образуют защитный пленочный слой, устойчивый к воздействию на него солей и кислот. Подобный сплав для создания теплообменника является самым долгосрочным вариантом (прочитайте: «Какой теплообменник в банную печь лучше установить – варианты конструкции «).

Если же осуществлять отопление в бане через теплообменник из цинка, то это может быть опасным для человеческого организма. Когда материал разогреется до температуры в 200 градусов по Цельсию, начнется процесс выделения вредных цинковых испарений, а накаливание до 500 градусов по Цельсию приведет к тому, что в воздухе образуется предельная концентрация опасных веществ. Естественно, нет причин для беспокойства, если цинковый теплообменник не разогревается больше 200 градусов по Цельсию.

Стоит отметить и преимущество цинкового теплообменника, заключающееся в повышенной конвекции воздуха, обтекающего теплообменник. Цинковый теплообменник использовать с целью обогрева дома параллельно с прогреванием бани нельзя, а вот на подогрев беседки или террасы излишков тепловой энергии вполне хватит.

Теплообменник регистр на трубу в баню устанавливается своими руками без каких-либо затруднений. Можно его даже монтировать на обычную железную печь, затем оборудовать кирпичную кладку вместе с печью и благополучно использовать. Даже если кирпич будет уложен на ребро – устойчивость конструкции не снизится. На фото и при визуальном осмотре теплообменник не будет выделяться из общего фона, что позволяет его монтировать в любом помещении, через которое проходит дымоход.

Труба оловянная

Олово в качестве материала для выплавки теплообменника является очень практичным и надежным. По сути, дымоход с теплообменником для бани будет выглядеть, как труба, обвитая меньшей металлической или медной трубкой. В процессе нагревания от трубки будет прогреваться и проходящий мимо воздух.

Достаточно будет спиральную трубку приварить. Можно производить пайку и оловом, предварительно обезжиренным ортофосфатной кислотой. В таком случае теплообменник будет закреплен особенно надежно, ведь недаром оловянные самовары считаются эталоном надежности среди аналоговых изделий.

Способ укладки камней

Сетка для печи каменки должна заполняться в определенной последовательности. Подготовив камни, их потребуется рассортировать по размеру. Аккуратно укладываем в нижний ряд крупные камни и постепенно заполняем сетку, уменьшая с каждый рядом размер камней. Такая укладка обеспечит равномерный нагрев камня, независимо от удаленности рядов от разогретых стенок печи.

Пример укладки камней

Теперь остается зажечь первую закладку дров в печи и открыть все двери, окна и шиберную заслонку. Камни при пробном запуске выгорая выделяют большое количество дыма, поэтому необходимо обеспечив достаточную вентиляцию, не находится самим в парной. После прожарки камней, можно протопив баню, отправляться в парную и наслаждаться ароматным паром, выплеснув на раскаленные камни в сетке несколько ковшиков с отваром луговых трав.

Сетка для камней — укладка на трубе

О том как я делал сетку для камней банной печи я подробно описал в статье Сетка-каменка. Как сделать?

Теперь расскажу о том, как наполняется сетка для камней. Камень для сетки я выбирал из соображений только размера. Мелкую речную гальку найти еще проще, чем крупную. Я старался отбирать камень плоский не толще 2-3 см и не очень широкий. В ассортименте должны быть и мелкие круглые камешки для полного заполнения пустот, чтоб металлическая труба банной печи полностью закрывалась камнем. В некоторых частных банях мне приходилось видеть раскаленный бок печки, который красным цветом пробивался между камнями. Такое излучение хорошо ощущается на коже. А в прошлом году в одной из бань сетка «разошлась» и часть камня осыпалась оставив неприкрытым целую сторону печки из металла. Некоторые ребята в прямом смысле слова получили «нездоровый загар» находясь даже на расстоянии 2 метров от раскаленной поверхности печи.

Камень для сетки каменки многие подбирают из разряда устойчивых к перепадам температур, потому что именно на сетку потом льют отвары с травами и ароматическими маслами. Кварциты и жадеит лучше других выдерживают перепады температур и воздействие водяного пара.

Подготовка трубы к монтажу сетки для камней

Монтаж сетки заставил меня разобрать часть камня для ее монтажа. Заодно я проверил сколько камня потрескалось за 4 месяца работы печки. С радостью констатирую, что ни один камень не треснул. Речная круглая галька доказала свои неплохие качества для работы в печах.

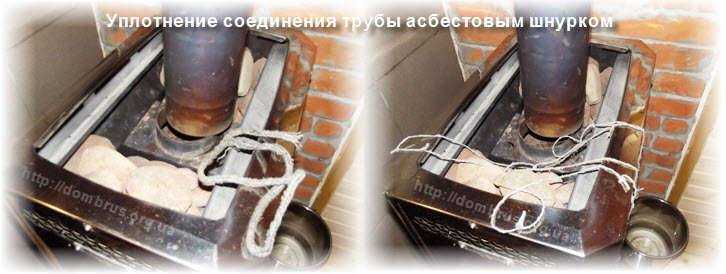

Для начала я решил уплотнить трубу. Она, просто, стояла на патрубке печки под своим весом без герметика и без уплотнителя. Я приподнял ее и поставил на ребро патрубка для удобства намотки асбестового шнура. Это одна из основных особенностей монтажа трубы из нержавеющей стали – скользящее соединение с конструкцией потолка и крыши. Конструкции не должны крепиться неподвижным соединением.

Шнур оказался очень толстым, поэтому мне пришлось расплести косичку из тонких волокон и связать тонкий шнурок асбестовой нити. Размер патрубка русской печки Сахара-16 – 115 мм, а размер трубы 120 мм. Не трудно догадаться что толщина шнура должна быть не больше 2 мм-3мм.

Хочется предостеречь всех самоделкиных о том, как работать с асбестовым шнуром. В отличие от шифера, асбест на шнуре легко осыпается, поэтому обязательно необходимо собрать серую блестящую пыль мокрой тряпкой.

Конструкция сетки каменки у меня разборная и соединяется в трех местах болтиками. Соединительный шов сетки я разместил на задней невидимой стороне. Сетку я опустил прямо на корпус выпускного коллектора печи. Хотя , можно было сетку поставить прямо на камень. Тогда бы труба закрылась полностью камнем. В моем случае остался кусочек голой трубы из нержавейки.

Классификация печей по видам

Первый тип печей – открытый. Модели выпускают как с вентилируемой, так и с невентилируемой или закрытой каменкой. В каменках вентилируемых предусмотрены отверстия, чтобы лишняя влага с камней стекала, не застаиваясь. В основном владельцы бань устанавливают классические печи с вентилируемыми каменками.

Вентилируемая каменка в печи Ермак 20ПС

Банные печи с каменками закрытого типа (могут комбинироваться с открытыми каменками). Между дымоотводящими каналами располагается емкость для загрузки камней, благодаря чему достигается их качественный равномерный прогрев. В результате сильного нагрева камней получают хороший мелкодисперсный пар.

Печь “Сударушка” с закрытой каменкой

Помимо открытых и закрытых каменок, еще есть баня «по-черному», когда огонь напрямую нагревает камни. Это исконно старорусская баня, любители таких видов тоже иногда бывают, но с ней очень много мороки, ее нужно правильно растапливать, правильно следить за ней в процессе парения и т.д. Пример такой печи «Карелия 5 классика» из чугуна.

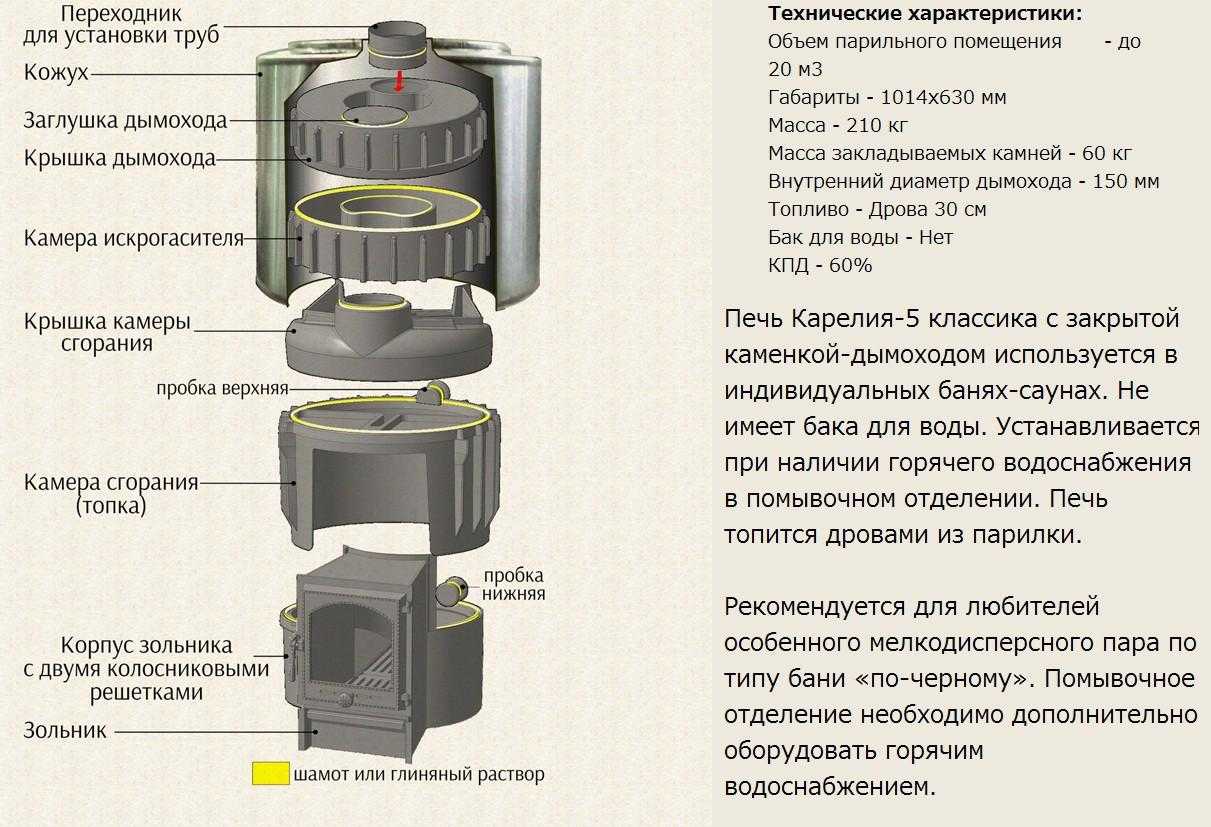

Чугунная печь для бани Карелия-5

Печи-сетки предназначены для загрузки от 100 до 500 кг камней. Большая масса подразумевает долгий прогрев самой печи и парной. Прекрасный вариант для тех, кто любит продолжительные банные процедуры с обильным паром. Примером дровяной печи-сетки можно назвать «Термофор Саяны», модель изготавливается из высоколегированной стали и вмещает больше сотни килограммов камней. Кстати, под такие печи обязательно нужен отдельный фундамент, просто на пол такие изделия устанавливать запрещено.

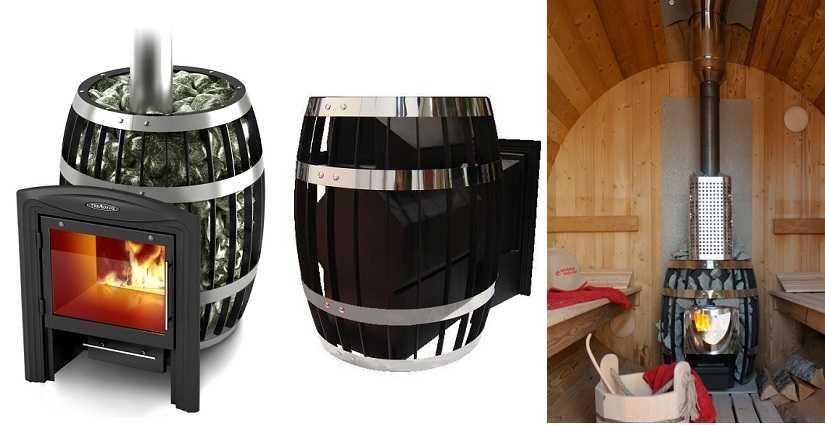

Печь-сетка для бани “Термофор Саяны”

Банная печь “Сибирский утес”

Цены на печь “Сибирский утес”

Печи комбинированные с большой открытой каменкой и конвекторами по боковым стенкам. Разогреваются очень быстро, несмотря на большой объем банных камней. Кожухом-конвектором оснащена печь «Тунгуска Витра».

Печь банная “Тунгуска Витра”

Мощные конвекционные потоки быстро прогревают парную (в среднем время растопки сокращается минимум на 40 минут по сравнению с печами без конвекторов), в то же время кожух отражает инфракрасное излучение, исходящее от раскаленных стальных стенок печи. Если печь дополнена конвектором, холодный и горячий воздух в помещении тщательно перемешиваются, а температура выравнивается по вертикали, то есть на верхней полке не будет удушающей жары, а на полу не будет сквозняка (ноги не замерзнут гарантированно).

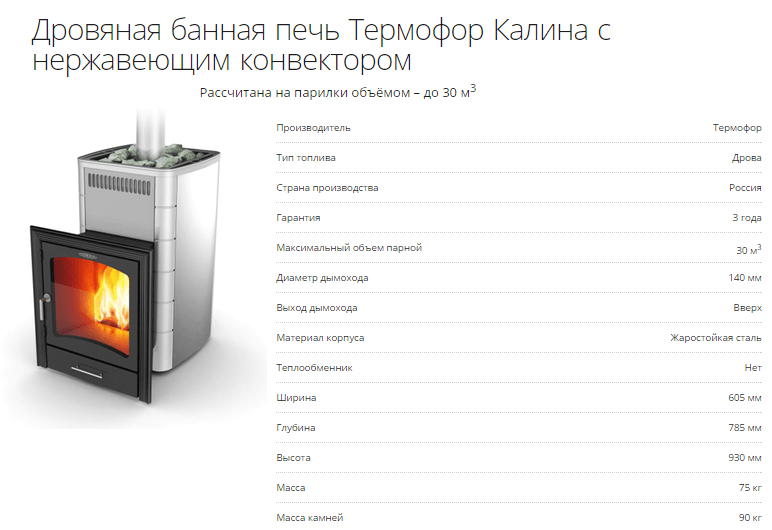

Дровяная банная печь Термофор Калина с нержавеющим конвектором

Печи под обкладку – это готовые агрегаты, которые могут не иметь конвекторов или сеток для камней. Облицовку производят змеевиком, талькохлоритом, кирпичом и другими материалами. В качестве примера можно рассмотреть модели «Варвара», «Калита», «Теклар»

Важно предусмотреть конвекционные отверстия или дверки в облицовке, иначе на прогрев самой печи и помещения буде уходить слишком много топлива

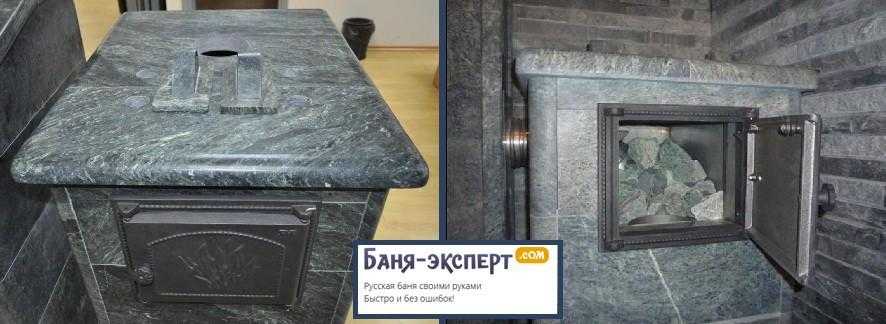

Обкладка печи кирпичом

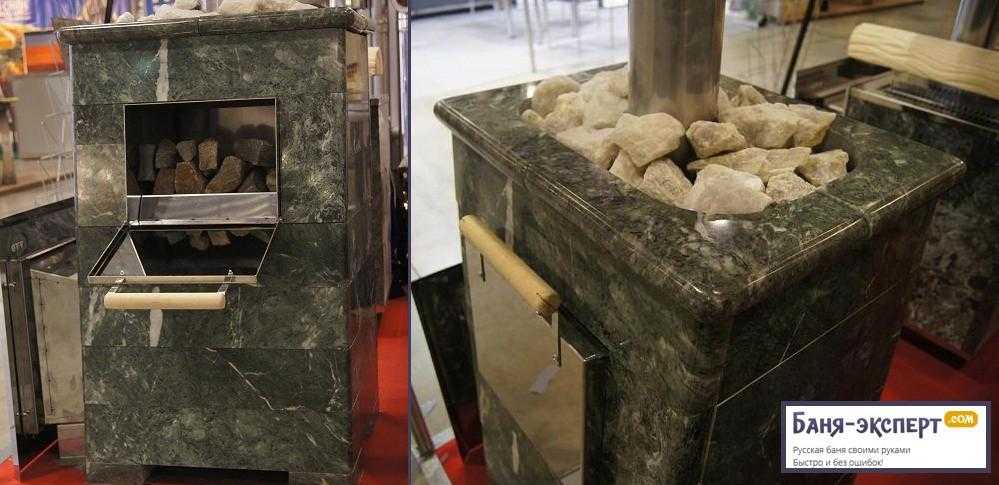

Калита в талькохлорите

Печи с панорамным экраном. Через такой экран, изготовленный из закаленного стекла, очень приятно любоваться огнем во время банных процедур. Самый большой светопрозрачный термостойкий экран диагональю 58 см у модели «Витрувия» от компании «Термофор». Однако маленькие экраны у печей не дадут того эффекта камина, если не предусмотрен обдув стекла, так как уже через 20 минут стекло попросту закоптится.

Печь-камин для бани “Термофор Витрувия”

Что ещё учесть при наполнении каменки

Чтобы получить максимальную пользу и удовольствие от банных процедур, одного знания правил укладки камней недостаточно. Желательно ещё разбираться в их влиянии на здоровье, уметь определять необходимый объем загрузки, вовремя производить чистку и замену.

Сколько нужно камня

Покупая готовую заводскую печь, ориентируются на заявленные производителем характеристики и подбирают оборудование необходимой мощности. Как правило, объем каменки в таких печах достаточный для прогрева и поддержания температуры в парной, под размеры которой и подбирается печка.

При установке самодельной кирпичной или металлической каменки необходимое количество камней рассчитывают, исходя из объёма помещения. Считается, что на каждый кубометр их должно приходиться около 40-50 кг.
