Столбы под навес своими руками

Материалы для столбов

К столбам для навеса предъявляются простые требования. Необходимо, чтобы они обеспечили устойчивое и ровное положение для козырька от палящих лучей солнца и непогоды. Современные материалы, в виде поликарбоната, имеют небольшой вес. Но опаснее всего снеговая и ветровая нагрузка, поскольку у ската может быть большая парусность.

Поэтому всегда нужно быть готовым к разного рода неожиданностям от природы и подбирать надежный и крепкий материал для опор. Как правило, выбирают из трех вариантов – дерево, металл и камень. Каждое из этого сырья для производства, обладает отличными характеристиками. Но имеет свои особенности. Ознакомимся с ними поближе.

Дерево

Для навеса необходимо подбирать древесину влагостойких пород. Такими характеристиками отличаются – сибирская лиственница, дуб, бук, тиковое дерево. Но если финансовые возможности ограничены, то можно применить и хвойные породы. Главное, чтобы материал был правильно обработан. А еще нужно грамотно подобрать сечение элементов.

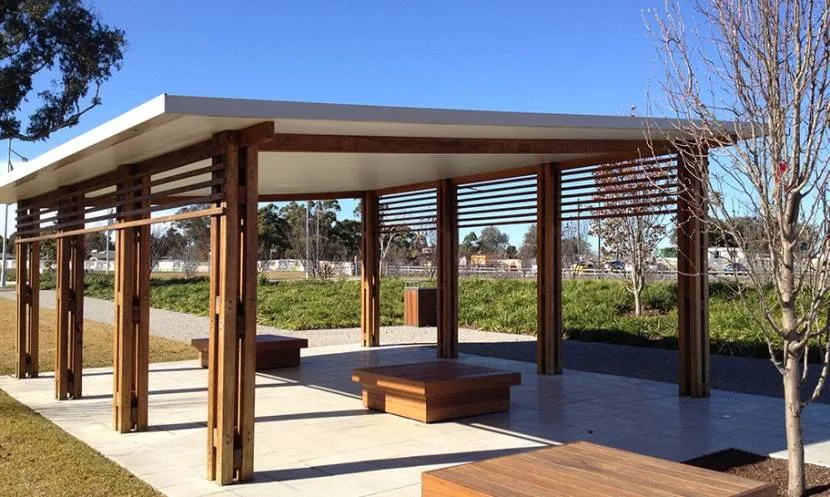

Оригинально сделанные опоры из древесиныИсточник pixy.aleshamusic.com

Для расчета на прочность учитывают:

• вес ската;
• снеговую нагрузку;
• преобладающую в регионе силу ветра.

Для столбов под навес используют оцилиндрованные бревна или брус. Последний лучше брать массивный. Но если есть нужда применить клееный, то необходимо проконтролировать, чтобы его древесина прошла камерную сушку. Для опор подойдет бревно диаметром от 10 до 20 см. Если выбирать брус, то хватит сечения в 15 см. Но также не меньше 10.

Древесину для столбов выбирают по разным причинам. Кому-то нравиться красота текстур и полная экологичность материала. Кто-то ориентируется на низкую стоимость и возможность сделать всю работу собственными силами. Но главное, что хорошо сделанная деревянная постройка создает ощущение уюта и идеально вписывается в любой ландшафт и интерьер.

Единственным минусом древесины выступает ее ограниченный срок эксплуатации. Из-за ее восприимчивости к негативным проявлениям природы. Но если предварительно пропитать материал специальными составами, покрыть его лаком или покрасить, то по времени он прослужит не меньше железных конструкций.

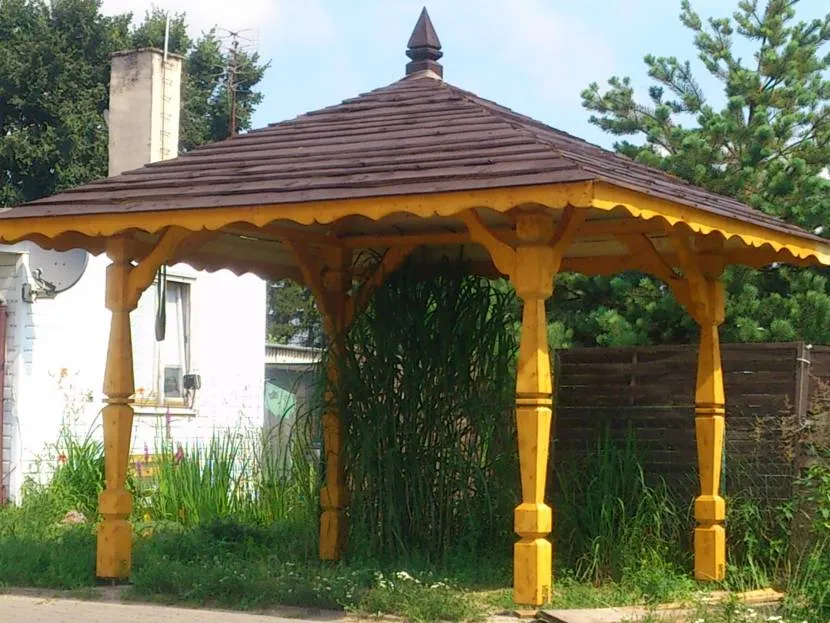

Навес с декоративными столбами в виде беседкиИсточник wixstatic.com

Металл

Тем, кто не гонится за красотой, а ценит только надежность и строгие линии, лучше делать металлические столбы для навеса. Материал обладает всеми нужными характеристиками, чтобы создать прочную конструкцию на долгие годы. А эстетическую составляющую можно добавить обычным окрашиванием в нужный цвет. Заодно и от коррозии уберечь.

Для столбов лучше всего подходят трубы. Обычно подбирают круглые, но можно воспользоваться и профильным квадратом. Тут уже дело вкуса и возможностей. Стоимость обоих материалов приблизительно равна. Но на порядок больше, чем у древесины.

Даже очень хорошая сталь имеет свои пределы прочности. Поэтому диаметр труб и толщину их стенок также необходимо рассчитать, опираясь на все факторы, указанные выше. Как правило, для среднего навеса хорошо подойдет квадратный профиль сечением 80×80×3 мм.

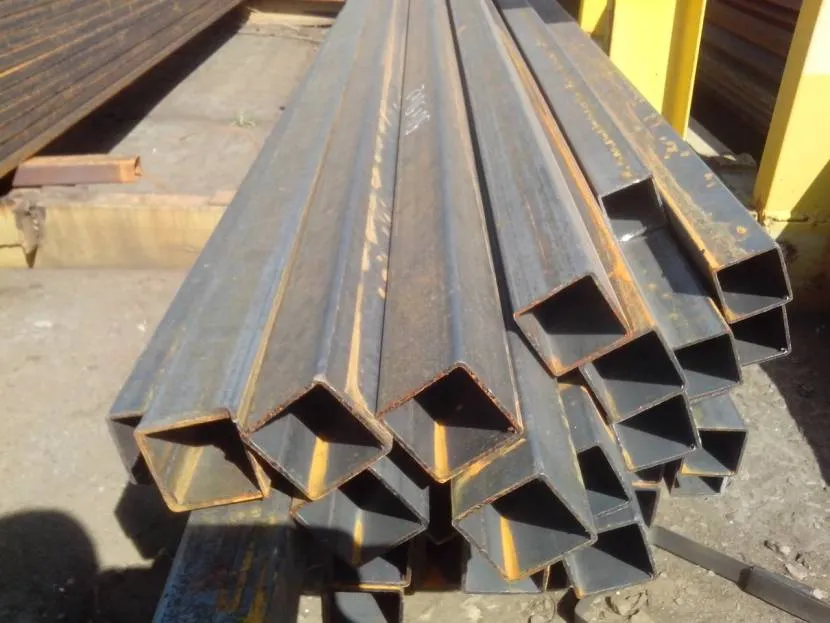

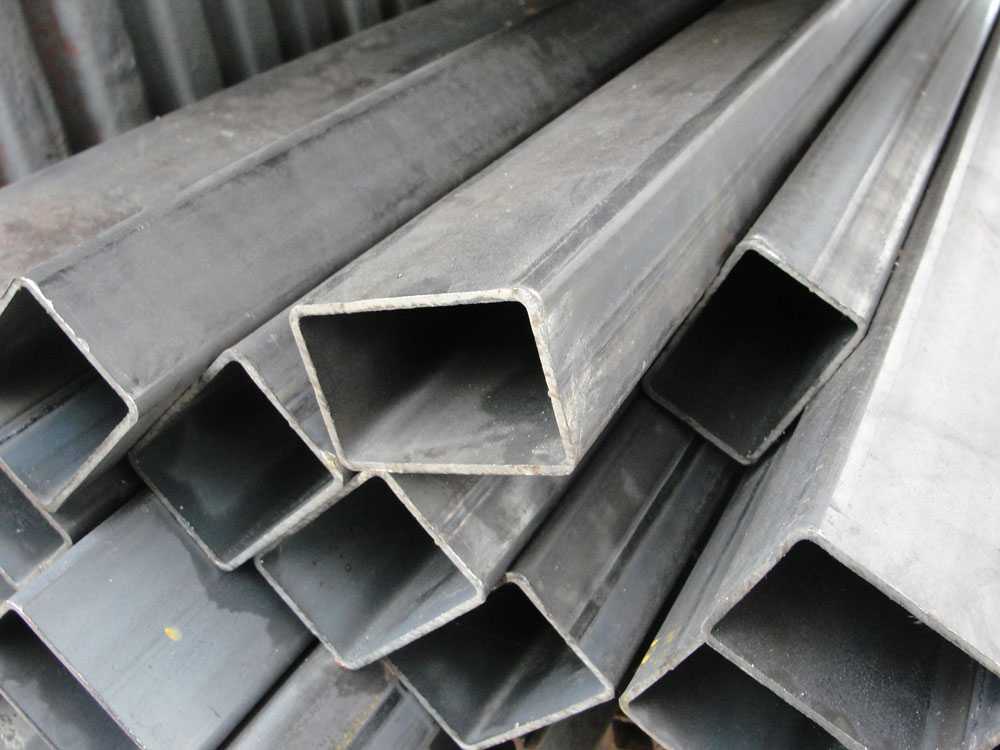

Профильный квадрат для столбовИсточник prom.st

Камень

Любителям всего монументального лучше всего подойдет кирпич. Опорные столбы для навеса из этого строительного материала смотрятся очень красиво. К тому же такая конструкция, если ею занимался профессионал, создается на долгие десятилетия. Поэтому и обойдутся каменные столбы в финансовом плане намного дороже сооружений из других материалов. Да и времени на постройку понадобится больше.

Можно заказать специалисту возведение опор из природного камня. Но это только еще больше повысит стоимость всех работ и материалов. Правда в итоге можно получить буквально шедевр зодчества на зависть всем соседям. Который не уступит по красоте самым изысканным деревянным конструкциям и долго будет радовать глаз.

Установка опор

Способы монтажа столбов зависят от нескольких факторов

В первую очередь необходимо обратить внимание на состав грунта. Затем учитывается материал изготовления опор

Ну, и немаловажную роль играет нагрузка, которая будет на них действовать.

Из дерева

Для организации самого легкого навеса можно просто закопать бревна или брус в землю. Одну треть стойки тщательно обрабатывают специальными составами, предохраняющими древесину от гниения. Далее выкапывается яма на глубину ниже промерзания почвы.

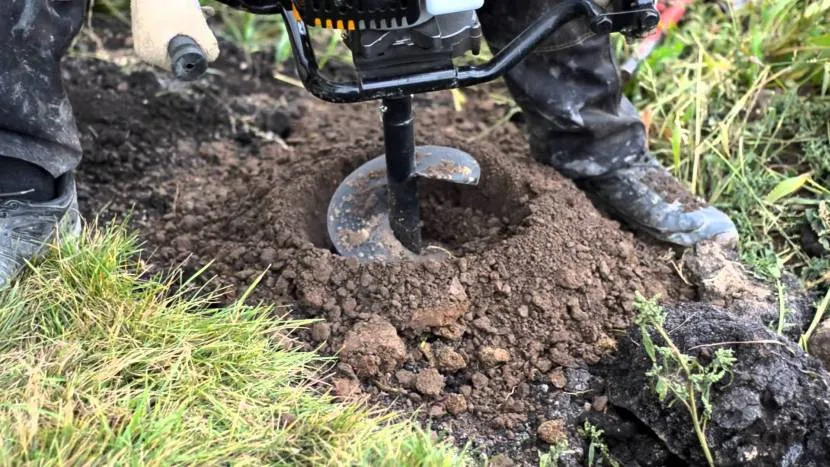

Бурение ямы под деревянный столбИсточник otomkak.com

Делается песчано-щебенистая подсыпка. Столб устанавливают в яму и выравнивают по вертикали. Далее просто засыпают землей. Не забывая периодически утрамбовывать грунт вокруг опоры.

Если на деревянный брус будет действовать серьезная нагрузка, то в подготовленной яме заливают столбчатый фундамент. На завершающем этапе обустраивают закладные под столбы. Это металлические пластины, которые частично заливаются бетоном. К их верхним конца и крепят брус. А между ним и фундаментом необходимо проложить слой гидроизоляции.

Видео покажет, как устанавливают закладные под столбы в фундаменте:

Из металла

Стальные трубы можно закопать тремя способами. Если позволяет грунт, то столб просто забивают в землю, пока он не достигнет плотных слоев грунта. При этом методе можно ориентироваться по размерам опоры. Чтобы будущая конструкция получилась надежной, необходимо чтобы одна треть трубы полностью погрузилась в землю.

Если нагрузка на столб предполагается средней силы, то производят бутование. В подготовленную яму подсыпается подушка. На нее устанавливают трубу и выравнивают по уровню. Затем начинают засыпать яму песчано-гравийной смесью, периодически подливая воду для уплотнения. Последние 20 см до поверхности земли заливают цементным раствором.

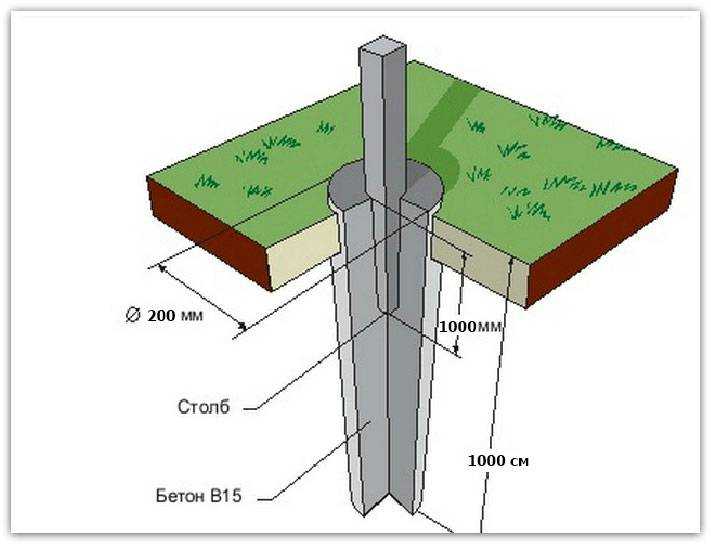

Для серьезной нагрузки рекомендуется проводить бетонирование столбов для навеса. Для этого в яму устанавливается металлический каркас. Он нужен для усиления «стакана». Сверху монтируется опалубка. Трубу устанавливают в стакан и фиксируют к каркасу арматурой, тщательно выравнивая по вертикали.

После этого проводят заливку бетоном. Смесь растечется и заполнит все пустоты, создавая прочный монолитный элемент. Такой метод просто необходим на подвижных грунтах. Иначе опору может вытолкнуть из земли при пучении.

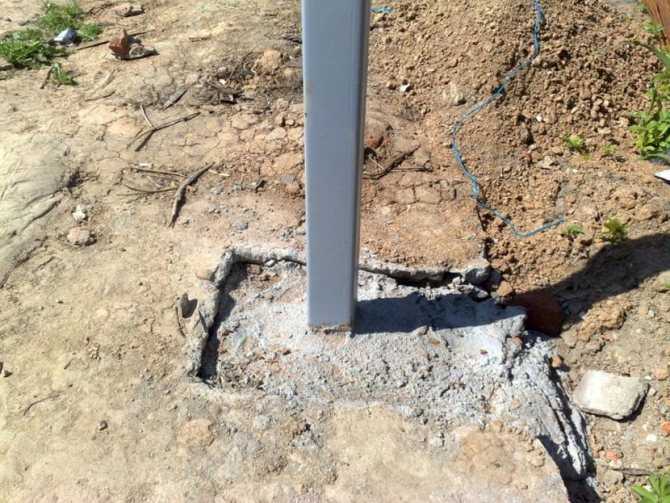

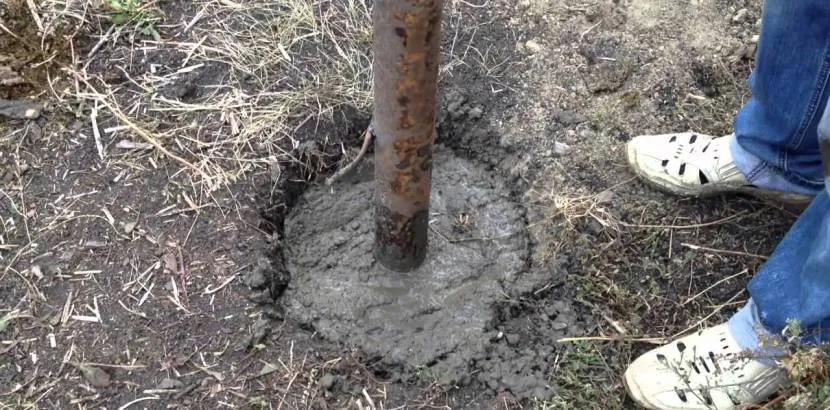

Бетонирование столбов для навесаИсточник expertfasada.ru

Из кирпича

Для стоек крыши обычного навеса достаточно сделать кладку в один кирпич. Если нужно усилить конструкцию, то выкладывают ряды в полтора кирпича. Для возведения опоры нужен столбчатый фундамент. Его делают следующим образом.

Выкапывается яма на нужную глубину размерами не менее 50×50 см. Дно на двадцать сантиметров засыпается песчано-щебенистой смесью. Можно залить сверху небольшой слой цементного раствора для выравнивания площадки. Или хорошо утрамбовать подушку и начинать кладку на ней.

Прямо в яме начинают формировать ряды из кирпича и доходят до уровня с поверхностью. После этого кладку обмазывают битумом или закрывают рубероидом. Затем яму закапывают и завершают кладку, согласно проектной отметки.

Комбинированных

Метод подойдет тем, кому нужно создать серьезную прочность для конструкции и одновременно позаботиться о эстетической составляющей. Сначала подготавливаются необходимые отрезки стальной трубы. Потом проводят бетонирование столбов для навеса, как было описано выше.

Затем от поверхности земли проводится декоративная кладка из кирпича или природного камня. В итоге получается монументальная и очень привлекательная опорная конструкция. Которая способна выдержать очень серьезные нагрузки.

Видео покажет, как правильно забетонировать столбы для навеса:

Чтобы сделать хороший навес для хозяйственных целей на загородном участке, сначала нужно определиться с выбором материала. Для изготовления столбов подходит древесина, стальная труба или кирпич. Стойки из них способны выдерживать значительную нагрузку.

Подготовка площадки

Возведение навесов производится по одной схеме. В первую очередь нужно определиться с местом расположения постройки. Площадку следует подбирать в соответствии с эстетическими и практическими соображениями. Рекомендуется отказаться от установки навеса вблизи водоёмов, поскольку в этом случае потребуется принятие дополнительных гидроизоляционных мер. Нежелательно возведение постройки на склонах, потому что на таком участке может понадобиться монтаж свайного фундамента.

Перед установкой столбов для навеса нужно определиться с габаритами будущей конструкции. Площадь местности должна быть больше возводимой постройки примерно на 80 см по периметру. Выбранную местность необходимо очистить, убрав растения, корневища, камни. Следующий этап – разравнивание поверхности.

После подготовительных мероприятий нужно разметить территорию. Для этого следует вбить 4 колышка по углам будущего навеса. Для точности измерений нужно использовать измерительные приборы. Например, удобна в работе лазерная рулетка. Между установленными колышками необходимо натянуть плотную верёвку.

Как сделать освещение под навесом своими руками

Для того, чтобы развесить на террасе красивые светильники, можно даже не отправляться в магазин. Если у вас есть достаточно времени и желания, то вы с легкостью сумеете создать оригинальные варианты для иллюминации навеса.

Что нам потребуется:

• Обыкновенная стеклянная банка с крышкой
• Лампочка
• Электрический шнур
• Патрон для лампочки
• Вилка для розетки
• Бечевка или небольшой канат для декора

Как сделать светильник для навеса

Сперва вырезаем в крышке банки отверстие, подходящее по диаметру для патрона.
Зачищаем электрический провод и подсоединяем его к патрону, а затем – и к вилке.
Вставляем патрон в вырезанное отверстие, чтобы он плотно вошел в свой паз. Лучше всего предварительно для безопасности и лучшего сцепления обмотать наружную часть патрона изолентой или проклеить отверстие в крышке банки резиной.
Верхнюю часть стеклянной банки промазываем суперклеем

Осторожно и неспешно обматываем стекло бечевкой или канатом, двигаясь от горлышка банки к широкой части.
Ждем несколько часов, чтобы клей точно успел просохнуть. После чего вставляем крышку с ввинченной в патрон лампочкой, закупориваем банку и подключаем светильник к электрической сети

Необычный фонарь для навеса готов!

Очень хорошо смотрится на террасе загородного дома и самодельная гирлянда из маленьких галогенных лампочек, которую можно подвесить как под потолок, так и разместить на стене.

Но что бы вы ни выбрали для себя, помните о том, что крыльцо – не место для общего источника света. Потому не устанавливайте под навесом люстру или обыкновенный потолочный плафон. Лучше предпочесть несколько небольших лампочек или компактных фонарей, пару настенных бра или самодельные лампы для навеса на даче, если вам подходят лишь доступные и не слишком трудоемкие варианты.

А любителям архитектурного дизайна и классики мы предлагаем обзавестись местными источниками света в виде настенных бра, иллюминация которых направлена вертикально

Это позволяет акцентировать внимание на зоне под крышей и делает обстановку более праздничной и уютной. Именно такое освещение под навесом частного дома можно назвать оптимальным для небольших строений и загородных дач

Вазоны с подсветкой

Такая конструкция имеет вид обычного вазона, в которые ставят цветы, но с небольшим дополнением – внутри них встроены светодиоды, которые и обеспечивают освещение. Питание происходит за счет батареек или же электросети. Выглядят такие вазоны очень оригинально и необычно, что и стало причиной широкого использования этого способа освещения во время всевозможных  празднований на свежем воздухе. Кроме того, вазоны с подсветкой можно не только приобрести, но еще и взять в аренду, что тоже очень удобно в некоторых случаях.

Подвесные фонари

Кроме того, под навес можно выбрать и подвесные фонари, выполненные в классическом стиле. Такие фонари очень эстетичны и прекрасно справляются со своим предназначением. Этот вариант получил свою популярность за счет того своей простоты и надежности, ведь именно это становится решающим фактором во многих случаях.

Настенные светильники

Если навес находится рядом с домом, то можно использовать такой способ освещения – установить настенные светильники непосредственно к стене. Еще можно прикрепить такое освещение к опорным столбам самого навеса. Так ваше пространство под навесом будет прекрасно освещаться.

Споты

Споты – так называют точечные поворотные светильники небольших размеров. У них может быть два вида источника освещения – это светодиодный источник и люминесцентные лампы. Очень часто в таких светильниках есть преобразователь напряжения, что избавляет вас от необходимости самостоятельно заниматься его установкой. Нужно просто установить освещение, подключить к проводке и пользоваться с удовольствием. Такое оборудование прекрасно подходит для освещения пространства под навесом.

Гирлянда

А еще освещение под навесом можно устроить при помощи светодиодной гирлянды.  Такой вариант подарит вам постоянно ощущение праздника и волшебства. А если вам не нравятся мигающие маленькие светодиоды, то можно выбрать гирлянду посерьезнее – с простыми люминесцентными лампочками более крупного размера. Такое освещение достаточно оригинальное и очень нравится детям.

Установка кирпичных столбов для навеса

Металлические столбы для навеса – распространённое, но далеко не единственное решение. Более интересно будут смотреться кирпичные опоры, они выглядят изящно и красиво. Это достаточно тяжёлый материал, поэтому для него потребуется сооружать бетонный фундамент. Установка требует много труда, но она позволит получить хороший результат.

Установка основания и строительство столбов осуществляется следующим образом:

• Территория размечается, верёвками различается место расположения столбов и их границы. После этого под столбы нужно выкопать квадратные ямы, глубина которых составляет 50 см.
• На дно ям насыпают слой песка, который нужно хорошо пролить водой и тщательно утрамбовать. После этого в ямы укладывают арматуру, а по краям устанавливают опалубку. Для каркаса на расстоянии 7-10 см укладывают арматурные прутья, кроме того, нужно поставить вертикальную арматуру.
• Ямы заливаются бетоном, ему нужно дать время для полного высыхания. После того, как он наберёт прочность, опалубку разбирают, укладывают гидроизоляционный слой, и можно переходить к кирпичной кладке.
• Для столбов можно использовать облицовочный кирпич, он будет и прочным, и достаточно эстетичным. Его укладывают на цементно-песчаный раствор, в который строители рекомендуют добавлять небольшое количество жидкого мыла. Для максимальной прочности кладки каждый ряд желательно армировать с помощью специальной кладочной сетки.

Чтобы кладка была прочной, важно, чтобы швы не располагались друг над другом. В зависимости от требуемой прочности, можно возводить столбы в два, три или четыре кирпича, схемы рядов будут очень нетрудными

Как выставить столбы для навеса на одной линии? Если они имеют большую толщину, на каждый ряд придётся натягивать две верёвки, которые будут очерчивать границы кирпичных опор.

Сначала ставятся колышки по краям, затем они соединяются. По разметке выкапываются ямы на одинаковую глубину. И саму кладку, и цоколь, выступающий над землей, можно отделывать различными материалами.

Этапы строительства

Если вы не знаете, как сделать деревянный навес своими руками, с чего начать, какие материалы и инструменты могут понадобиться, не беритесь за сложную конструкцию. Постройте простой прямоугольный навес с односкатной крышей на вкопанных в землю опорах.

Если его впоследствии немного доработать, у вас может получиться:

• Легкая беседка. Достаточно будет лишь посадить по периметру вьющиеся растения, натянуть для них шпалеры и повесить деревянные занавески на дверной проем;
• Натянутая между опорами проволочная сетка превратит навес в вольер для собаки;
• Невысокий штакетник или прибитые к опорам поперечины – в летний загон для скота или домашней птицы.

Но перейдем к делу.

Проект

Первое, что нужно сделать – разработать проект.

Что необходимо учесть?

• Конструкцию будущего строения и его местоположение;
• Размеры. Они выбираются в зависимости от назначения навеса;

Фото навеса для двух автомобилей

• Угол наклона кровли с учетом снеговой нагрузки в вашем регионе;
• Наличие декоративных элементов;
• Вид кровельного материала.

Проект позволит вам точно рассчитать количество необходимых материалов и не тратить лишних денег

Установка опор

Перед тем, как установить деревянные столбы для навеса, необходимо произвести разметку согласно размерам в плане и вбить в землю колышки по углам будущего строения. Расстояние между ними по диагоналям должно быть одинаковым.

Столбы-опоры лучше всего ставить из бруса сечением не менее 75 мм. Сделать это можно двумя способами.

Способ установки	Технология
Монтаж на фундамент	В скважины и установленную над ними опалубку заливается бетон для создания столбчатого фундамента. Вместо него можно использовать винтовые сваи. Брус фиксируется на фундаменте с помощью анкеров.
Заглубление в грунт	В земле лопатой или ручным буром делаются скважины глубиной 0,7-1 м. В них строго вертикально устанавливаются опоры, нижняя часть которых обрабатывается битумом. Скважина бетонируется или заполняется щебнем и утрамбовывается. Опоры временно фиксируются в нужном положении подпорками или поперечными деревянными рейками.

Способы установки опорных столбов

Монтаж обвязки и стропил

Установленные опоры для прочности следует связать друг с другом брусками обвязки. На них же будут ложиться стропила.

Вариант крепления обвязки и стропил

Но перед этим столбы нужно обрезать по высоте с таким расчетом, чтобы скат крыши получил требуемый угол наклона. При этом высота коротких стоек должна быть не меньше вашего роста или роста самого высокого члена семьи. Однако этой рекомендацией можно пренебречь, если вдоль задней стенки планируется установить стеллаж или деревянные навесные полки.

Для стропил заготовьте бруски или доски-пятидесятки шириной 15 см. При установке на ребро с шагом в 1 метр и достаточном уклоне ската их прочности будет достаточно, чтобы перекрыть пролет шириной до 6 метров.

Длина стропил должна быть такой, чтобы обеспечить свес кровли на 20 см с обеих сторон. Или с одной, если вы пристраиваете деревянный навес к дому своими руками. В этом случае их верхний край будет опираться на стену или зафиксированный на ней опорный деревянный брус.

Устройство кровли

Независимо от того, какой кровельный материал вы выбрали, поверх стропил перпендикулярно им необходимо набить обрешетку из обрезной доски толщиной не менее 30 мм. Она предотвратит деформацию и разрушение кровли под тяжестью снега зимой.

Доски обрешетки располагаются так, чтобы на них приходились стыки кровельных листов и их осевые линии. Монтаж производится рядами снизу вверх саморезами с шайбами и резиновыми прокладками.

Схема монтажа кровли

Установка столбов

Нельзя обойти стороной монтаж кирпичных столбов, которые тоже иногда применяются для поддержания навесов. Чтобы установить такую опору, необходим фундамент. Чаще это столбчатая конструкция.

• 1) Выкапывают яму размерами 50×50 сантиметров минимум;
• 2) На дно укладывают подушку из песка и щебня для компенсации нагрузок от грунта;
• 3) Укладывают тонкий слой цемента или кладочного раствора для выравнивания площадки. Можно пропустить этот этап, если хорошо разровнять площадку;
• 4) Теперь приступают к кладке столбиков. Для опоры под навес достаточно кладки 1-1,5 кирпича.

Когда подземная часть готова, боковые стенки основания закрывают рубероидом или обмазывают битумом, затем закапывают и сверху доводят кладку до проектной отметки.

Когда стойки готовы, приступают к монтажным работам по установке перекрытия навеса.

Для создания несущих сооружений в редких случаях используется кирпич и камень. Гораздо чаще применяется дерево. Но все рекорды бьет металл – это прочный, качественный и долговечный материал. Он идеально подходит для создания каркаса и опорных столбов, которые бывают коваными, литыми и сборными.

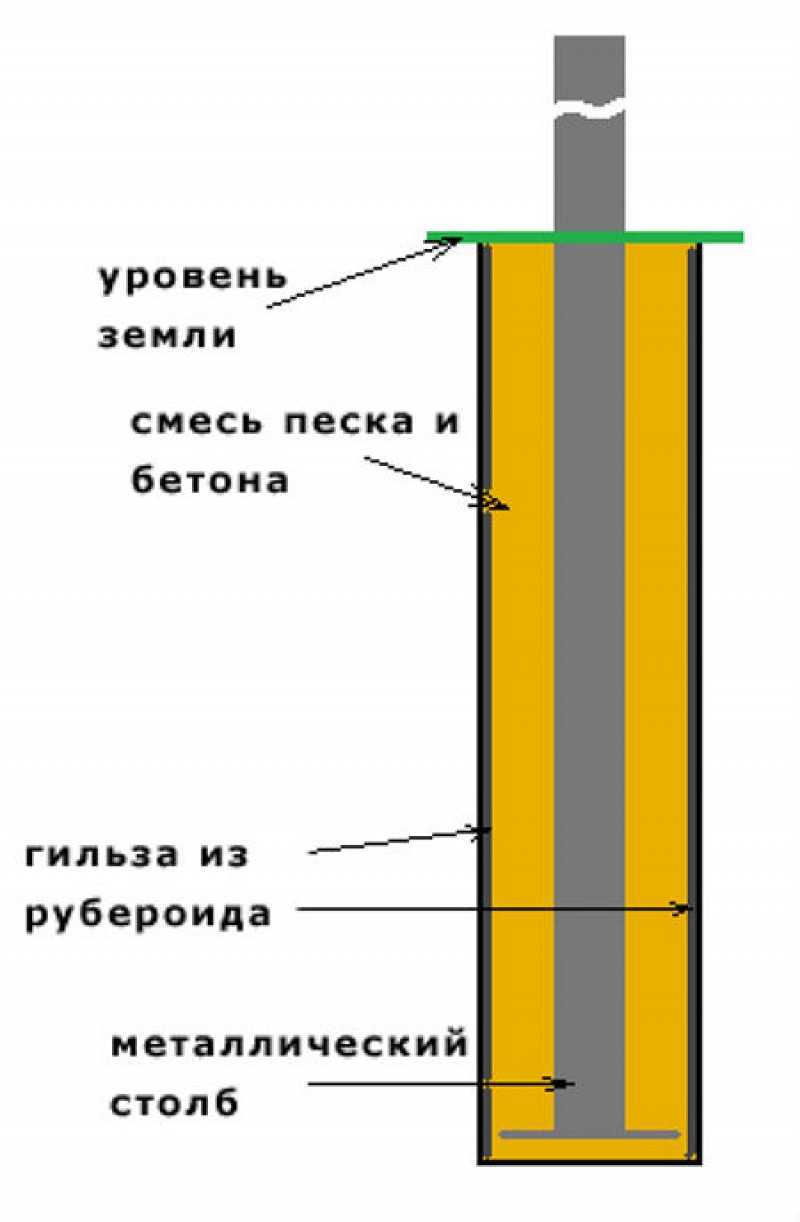

Технология установки и бетонирования металлических опор

Как установить столбы для навеса с использованием бетонного основания? Это не слишком трудоёмкое и надёжное решение, которое позволит за один день поставить все опоры и обеспечить им долговечность. Если в качестве столбов выбраны металлические трубы, перед установкой к ним привариваются металлические фланцы: они станут площадкой для монтажа стропильных ферм для будущего навеса.

Как поставить столбы для навеса? Территорию нужно расчистить и при необходимости выровнять, после чего на ней колышками отмечаются места расположения опор.

Сначала вбиваются колышки по углам, потом между ними протягиваются верёвки, и по этой линии отмеряются опоры. Расстояние между ними не должно превышать 1 метра.

После разметки территории необходимо пробурить лунки на глубину 60 см. На дно насыпается слой мелкого щебня или гравия, который станет основанием столбов. Совет: заливку лучше проводить только спустя сутки, чтобы основание успело утрамбоваться.

Опоры устанавливаются в лунки, их нужно расположить строго вертикально. Чтобы выровнять их, используются подпорки из дерева или металла. Вертикальность расположения проверяется отвесом: он даст возможность устранить даже небольшие отклонения.

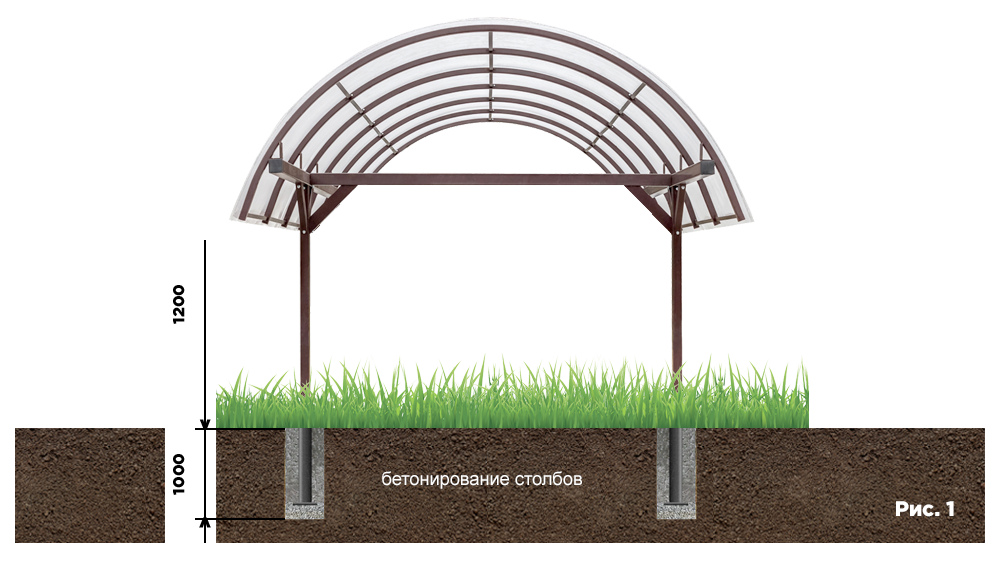

Когда столбы выставлены, ямы заливаются бетонным раствором. Бетону нужно время, чтобы он набрал максимальную прочность, этот процесс может занимать около недели.

Такой способ применяется на неровных участках. Другое решение подойдёт для территорий с относительно ровной поверхностью.

На металлических трубах, равных по длине, делаются отметки на одном уровне в 50 см. Именно по уровню отметок столбы погружаются в грунт, это позволит получить равные по высоте опоры.

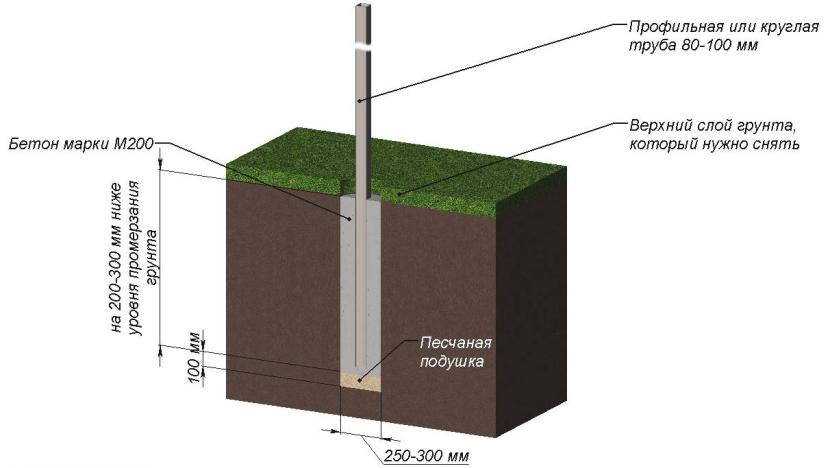

Опоры из металла и их бетонирование

Изложенная ниже технология монтажа столбов для навеса позволяет уложиться в 24 часа.

Для этого производятся следующие мероприятия:

• Предварительная расчистка площадки.
• Разметка местоположения будущих опор: вбивание вспомогательных кольев в углах, натягивание веревки (нити) между углами, вбивание по бечевке промежуточных равноудаленных колышек с шагом до полутора метров.
• В размеченных местах выкапываются ямы рассчитанной глубины и засыпаются смесью песка и щебня. В процессе подсыпки смесь уплотняют трамбовкой.
• Готовые металлические опоры поочередно устанавливают в лунки и заливают бетонным растровом. Одновременно с этим строго следят за корректировкой вертикальности стоек при помощи отвеса или строительного уровня.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

В течение 7 дней после проведения бетонирования металлических свай им необходимо обеспечить полный покой – не качать и не проверять на прочность.

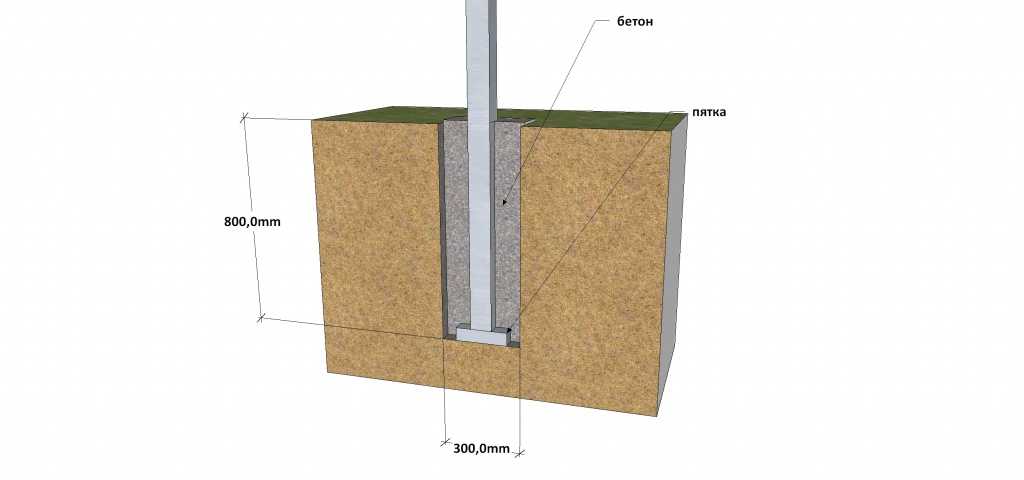

Бетонирование металлических опор

Технология позволяет установить столбы за один день. Площадку рекомендуется предварительно расчистить, после чего произвести разметку местоположения опор. Вначале вспомогательные колышки вбивают по углам будущего навеса. Далее между ними натягивается бечевка, ориентируясь на которую вбивают промежуточные колья, равноудаленные друг от друга. Шаг принимается в пределах 1-1,5 метров. В намеченных местах буром проделывают отверстия в грунте глубиной примерно 60см.

Дно лунок трамбуют, подсыпая на низ слой щебня. После погружения столбов внутрь выемок:

• пазухи заполняют бетонным раствором;
• вертикальное положение стоек корректируют;
• бетону дают время для приобретения максимальной прочности.

Выбираем конструкцию навеса

Навес с фундаментом можно назвать самым надежным в отличие от тех, которые не имеют опор или имеют сборно-разборную конструкцию. Такие навесы либо пристраиваются к зданию, либо возводятся отдельно от дома и других построек, но те и другие обязательно имеют опоры, которые изготавливают из:

• дерева;
• металла;
• или кирпича.

Навес с фундаментом может быть и разной формы, чем сложнее форма, тем больше трудностей будет при строительстве навеса. Самые простые навесы имеют односкатную прямую крышу. Нередко встречаются навесы с двускатной крышей и арочные. В качестве кровли используют профнастил, металлочерепицу и поликарбонат. Реже применяют тентовые ткани, в том случае, когда навес на зиму планируют частично разбирать.

Каркас крыши также может быть деревянным или металлическим. Чем сложнее конструкция каркаса, тем надежнее должны быть опоры, которые будут не только удерживать вес, но и выдерживать сильный ветер и снег. Каркас кровли может иметь кованые элементы, а может быть весьма простым. Например, навес для машины из поликарбоната встречается чаще всего.

Далее мы рассмотрим строительство отдельностоящего  прямого односкатного навеса для машины с крышей из поликарбоната, так как эта конструкция самая простая для реализации своими руками. Чтобы создать навес сложной конструкции и формы, нужно знать конкретные размеры участка под него отводимого, финансовые возможности и прочие нюансы. Иначе обобщенное описание не даст полной картины о том, как же соорудить такой навес своими руками не подготовленному человеку.

Подготовительные работы

Определившись с конструкцией навеса для машины, нужно начертить его эскиз на бумаге, указав основные размеры. Это позволит наглядно представить, что потребуется для его возведения. Для навеса размером 3*6 м потребуются следующие материалы:

• сваи винтовые – 6 штук, квадратные трубы 65х65 мм 6 штук длиной 2,5;
• для продольных балок используем металлический трубы 40х40 мм длиной 6 метров в количестве 2 штук и длиной 3 метра – 2 штуки;
• на обрешетку крыши с наклоном в 150 также можно взять металлические трубы, но меньшего размера для облегчения веса конструкции, например 30х30 мм, 3 штуки, – 6 м, 5 штук – 3,1 м; 5 штук – 0,8 м;
• 2 листа поликарбоната длиной 6 м и шириной 2,1 м;
• болты с резиновой шайбой для крепления.

Что касается инструментов, то для изготовления металлического каркаса лучше всего использовать сварку. А потому потребуется специальное оборудование и мастер, который сварит конструкцию навеса для машины. Также под рукой должны быть измерительные инструменты, строительный уровень, болгарка. Если планируется бетонировать опоры, то придется запастись цементом, щебнем и песком или готовой смесью для бетонирования.

Установка опорных столбов

Первым делом расчищаем участок под навес, на котором необходимо определить границы прямоугольника длиной 6 м и шириной 3 м. Участок должен быть ровным, потому обязательно нужно проверить диагонали. Далее приступаем к закладке фундамента. Фундаменты под навесы бывают различными.

• Первый способ предполагает забетонированные ямы с металлическим якорем, к которому прикручивается деревянный брус в качестве опоры.
• Второй способ предполагает, что фундаменты под навесы, то есть опоры, бетонируются непосредственно в ямы.
• Третий заключается в использовании свай, в нашем примере используются как раз винтовые сваи.

Итак, после того как будет нанесена разметка необходимо установить винтовые сваи на глубину примерно 1,2- 1,5 м и на расстоянии 3 м друг от друга. Для этого может потребоваться механический ямобур, но можно использовать ручные винтовые буры. Такая работа выполняется, как правило, своими руками, редко могут потребоваться специалисты.

Когда винтовые сваи будут установлены, то можно браться за опоры. Необходимо приварить квадратные трубы к оголовкам свай. В данном случае высота труб составляет 2,5 м, для легковой машины этого будет достаточно. Но для газели с тентом лучше делать навес немного выше, около 2,7 м.

Способы монтажа опорных конструкций

Определившись на какую глубину вкапывать столбы для навеса, можно приступать к непосредственному монтажу навеса. В зависимости от желаемой прочности и наличия технической возможности, выбирают один из трёх вариантов:

Вбивание металлических или деревянных свай в землю подходит только для каменистых почв с низким уровнем грунтовых вод. Трудоёмкий процесс вбивания опор позволит уплотнить почву, создав надёжную подушку. Деревянные столбы чаще всего вкручивают в грунт, чтобы не повредить их.

Обыватели чаще всего выбирают последний способ как наименее трудозатратный и дешёвый. Для создания углублений потребуется лишь ручной или электрический ямобур и бетономешалка.

Бетонирование металлических опор

Так как правильно залить столбы под навес – несложная процедура, многие владельцы дач и приусадебных участков часто относятся к ней с некой долей халатности. Недостаточная глубина или ширина углублений, короткие тонкостенные профтрубы и отсутствие элементарного уровня могут послужить плохую службу при дальнейшей эксплуатации. Для начала необходимо расчистить территорию будущего навеса и колышками указать места монтажа будущих угловых опор конструкции.

Между колышками протягивают шнурку и устанавливают разметку для дополнительных столбов. Под каждый из них делают углубление при помощи бура из расчёта 20 см ширины ямы на 10 см ширины трубы. Глубина делается из расчёта показателей промерзания, но не менее 80 см.

На дно каждой ямы насыпают слой мелкого гравия и песка. Строго по центру углубления ставят металлическую трубу и поправляют её при помощи отвеса или строительного уровня. После этого производят заливку бетоном из расчёта 1 ведро цемента на 3 ведра песка и 2 ведра щебёнки. Смесь затвердеет уже на следующие сутки и наберёт оптимальную крепость примерно через 6-8 дней.

Деревянные столбы для навеса

Хотя каркас из металлических труб и является наиболее распространённым решением при создании навесных конструкций, он не придаст участку дополнительного уюта. Наиболее приятным глазу будет оформление навеса из деревянных опор. Они могут быть окрашены морилкой любого цвета и залакированы для более притягательного внешнего вида.

Типы опорных стоек для навеса

Существует несколько типов опорных стоек:

1. Деревянные столбы для навеса прочные и долговечные. Поставить их достаточно просто, не потребуются дополнительные устройства, такие как сварочный аппарат для работы с металлом; не нужен опыт кладки кирпича, как в варианте с кирпичными опорами. Единственное, что необходимо обязательно сделать: обработать стойки из бруса антисептиком против грибка и плесени, огнезащитной пропиткой. Дачники выбирают для навесов деревянный каркас тогда, когда новое сооружение должно гармонировать с жилым зданием и другими постройками.
2. При строительстве больших объектов – жилого дома, например, используют бетонные столбы. Они прочные и долго прослужат. Но при их монтаже надо использовать технику, потому для навесов они применяются лишь в черте города.

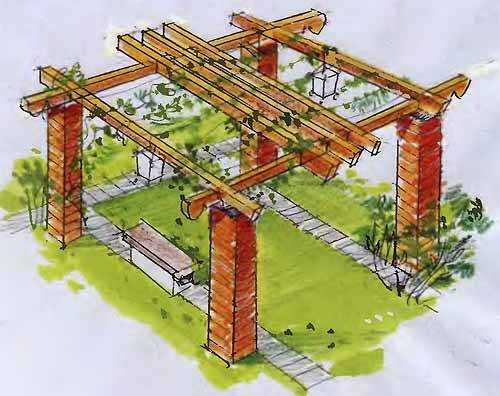

3. Красиво смотрятся опоры из кирпича. Такие стойки прослужат долго, но строить их – занятие трудоемкое, требует строительных навыков. Дачнику-любителю сложно выложить идеально кирпичную кладку. Смотреться она будет более громоздко, чем деревянная и металлическая конструкции.
4. Металлические столбы для навеса — наиболее надежный вид опор. Материал общедоступный — это могут быть трубы круглые или профильные, с квадратным сечением. Обработать тоже нужно антикоррозийным составом, особенно вкопанную часть опоры. Легче всего покрасить сначала грунтовкой, затем краской.
5. Комбинированные сборные опоры. Небольшие столбики-гильзы с закладными, на которые крепятся опоры, делают из цементно-песочной смеси с добавлением щебенки. Перед их бетонированием в ямки необходимо закопать опалубку. На них закрепляют металлические столбы.

Материал для столбов

Опоры для навеса выполняют из:

дерева – устанавливаются под навесы из легких материалов, таких как поликарбонатные листы. Брус легко монтируется, с ним несложно работать, но пиломатериал нуждается в биозащите;
кирпича или камня – смотрятся престижно, выдерживают большие нагрузки, отличаются устойчивостью и долговечностью. Но этот вариант является трудоемким и затратным, а потому для рядовых навесов применяется достаточно редко;
металла – наиболее приемлемый и самый распространенный материал. Чаще используются трубы;
монолитного бетона – столбы получаются массивными и мало привлекательными

Они требуют установки опалубки и долгого времени для приобретения раствором нужной прочности;
асбоцементных труб – далеко не лучший вариант, если принять во внимание хрупкость материала.

Разновидность и количество опор выбирают с учетом конструкции и предназначения навеса. Поперечный шаг столбов зависит от требований к ширине прохода или проезда. А величина пролета, в свою очередь, влияет на присутствие в каркасной системе строения либо массивных ферм, либо обычных прогонов. Для типового навеса 6х3 метра вполне достаточным будет два продольных ряда металлических столбов диаметром около 100мм, установленных с шагом 1,5 метра. Пролет, в этом случае, составит три метра, а опор потребуется восемь штук. Полезную высоту, как правило, выбирают равной 2,5-3 метра, а размер стоек – на полметра длиннее.
