Теплица из профильной трубы 20×20 и 40×20 своими руками. чертежи и фото самодельных теплиц

Фундаментные работы

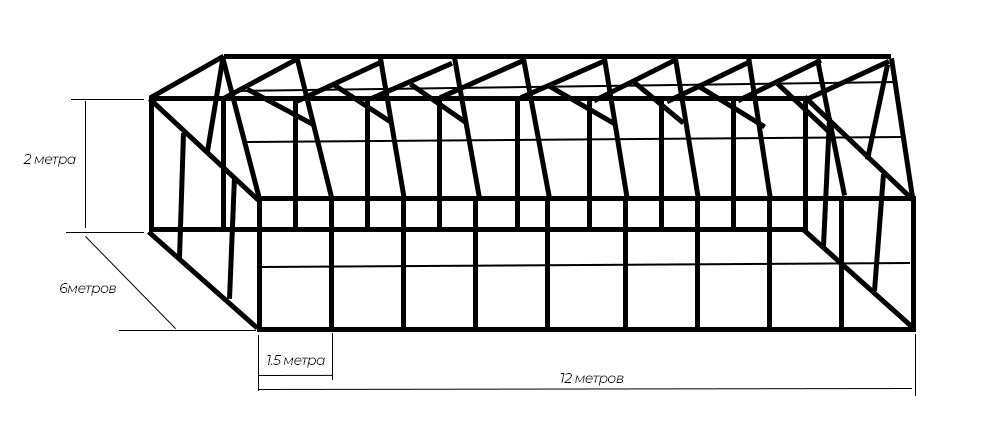

Размеры теплицы из поликарбоната

Первым этапом является закладка фундамента, параллельно с которым заливаются ограждения для гряд. Для каркаса лучше использовать квадратные трубы или уголки из металла. Сначала изготавливают обвязку, а затем крепят ее на фундаменте.

Обвязка фиксируется на фундаменте с помощью анкерных болтов.

Устройство и виды фундамента

• брусовой;
• кирпичный;
• каменный;
• ленточный.

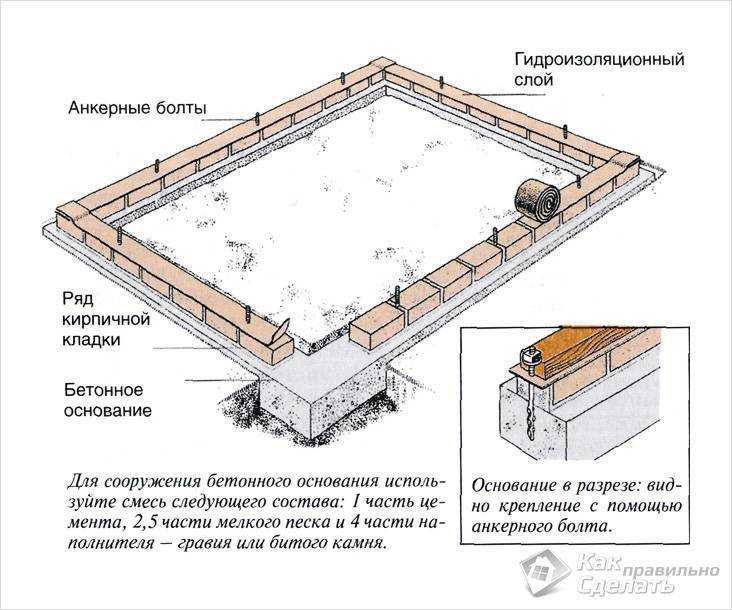

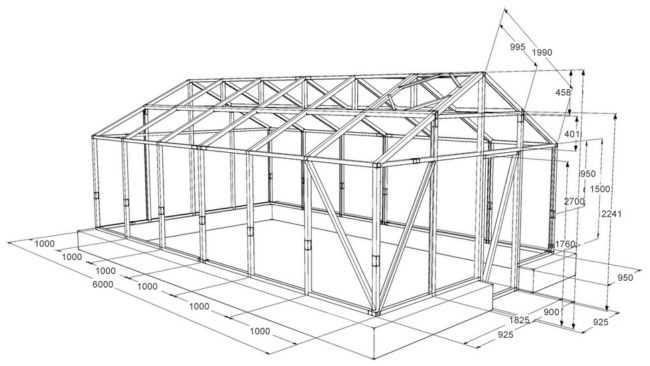

Чертеж фундамента для теплицы

Брусовой фундамент изготавливается из деревянных брусьев. Финансово он недорогой, но прослужит недолго, максимум до 5 лет, несмотря на обработку антисептиком. Со временем дерево начнет гнить. Монтаж брусового фундамента происходит следующим образом:

• по всему периметру вбиваются стальные уголки;
• деревянные опоры крепятся к уголкам и вбиваются в грунт;
• заранее заготовленные деревянные бруски размером 10 на 10 см укладываются по периметру основания теплицы.

Кирпичный фундамент отличается качеством и сроками эксплуатации. Если правильно соорудить такой фундамент, то он может долго служить, но для его изготовления потребуется немало кирпича, чтобы выдержать вес теплицы. Вначале делается подушка с гидроизоляцией для защиты от разрушающего действия влаги из грунта. При строительстве кирпичного фундамента используется обычный цементно-песчаный раствор.

Также подойдет каменный фундамент, так как такое основание долговечно и рассчитано под любые нагрузки.

Следует учитывать, что укладка природного камня неодинаковой формы требует определенных навыков, и самостоятельно сделать каменный фундамент – непростая задача. Лучше всего для раствора использовать глинопесчаную смесь в соотношении 1×1. Такой раствор будет способствовать теплосбережению. Чтобы глину не вымывало водой, фундамент нужно оштукатурить, а если он получился слишком неровным, то поставить опалубку и залить по краям бетон.

Преимущества ленточного фундамента в том, что средства, а также затраченные время и силы сравнительно небольшие, но результат превосходный. Этот вид фундамента отличается от других долговечностью и надежностью. При его изготовлении понадобится:

• цементный раствор;
• опалубка из досок;
• подушка, защищающая фундамент от проседания.

Устройство ленточного фундамента происходит следующим образом:

1. Подушка выполняется из гравия или песка.
2. Затем закладывается опалубка по форме теплицы.
3. Заливается раствор на ширину 30–40 см, глубину – приблизительно 0,5 м.

Такая технология обеспечит высокую прочность данного фундамента.

Трубогиб своими руками

При масштабных объёмах гибки стоит использовать трубогиб, однако цены на них достаточно высокие. Можно изготовить его самостоятельно из подручных материалов — это и ускорит процесс, и не сильно отразится на бюджете семьи.

Важно! На начальном этапе работы следует составить точный чертёж трубогибочной машины с расчётами и пропорциями

Материалы

Для изготовления вам понадобятся:

• уголок прочный;
• швеллер или пластина из прочного металла;
• вальцы и ролик;
• цепь;
• натяжитель;
• звёздочки приводные;
• подшипники с корпусами;
• домкрат;
• прут для ручки;
• пружины для домкрата;
• крепёж.

Количество материала зависит от выбранного вами чертежа. Приводные валы и нажимной ролик лучше заказать у токаря. Все остальные детали не обязательно должны быть новыми.

Большинство деталей для изготовления самодельного профилегиба найдётся в каждом гараже

Инструменты

В процессе монтажа будут использоваться:

• сварочный аппарат;
• дрель;
• болгарка;
• оборудование для шлифовки или напильник;
• свёрла по металлу;
• молоток;
• рожковые и торцевые ключи.

Преимущества и недостатки теплицы из профиля

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция будет лучше парника из дерева или покупной постройки, которую нужно лишь привезти и собрать на месте? Прежде чем приступать к делу, следует понять, в чем преимущества теплицы из профиля, построенной собственноручно.

1. Свобода выбора – вы сами можете решать, каких размеров и какой формы будет ваша будущая теплица. Вашу фантазию могут ограничить лишь требования к прочности каркаса и бюджет, выделенный на обустройство теплицы.
2. Экономия – металлический профиль дешевый, обшивка из поликарбоната или пленки также не является дорогой. Кроме того, к стоимости постройки не прибавляется наценка от производителя теплицы, которая может быть существенной. В итоге равноценная по площади и качеству постройка может обойтись вам на 30-50% дешевле, чем покупная.

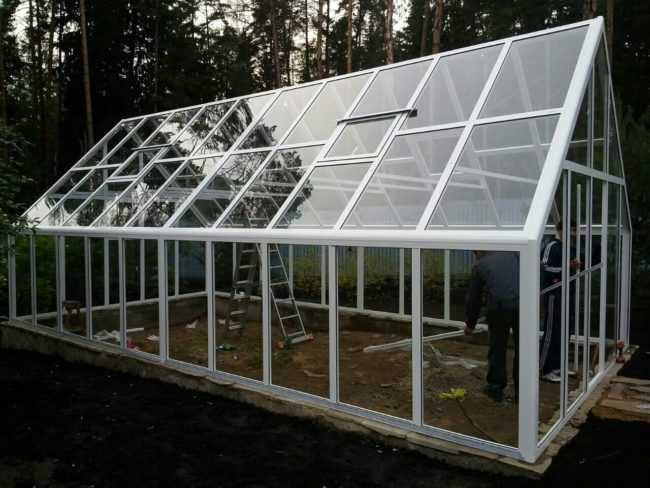

Каркас теплицы из профильной трубы

• Долговечность – оцинкованные металлические профили не требуют дополнительной защиты от коррозии. Им не страшны сырость, влага и воздух, они не ржавеют. При правильной постройке и уходе за теплицей, конструкция прослужит вам очень долго.
• Мобильность – каркас из оцинкованного металлического профиля и обшивка из пленки или поликарбоната обладают чрезвычайно малой массой. Перенести такую теплицу на новое место можно, даже не разбирая постройку. Если же это необходимо, то демонтаж и обратный монтаж не займут у вас много времени.

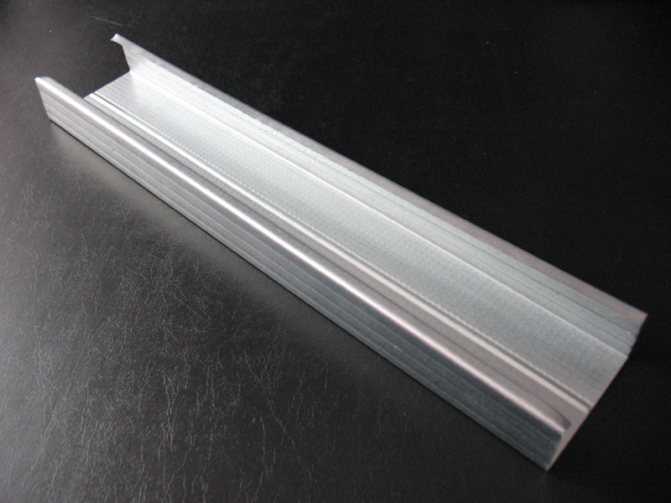

Профиль оцинкованный

Простота постройки – для самостоятельной постройки теплицы из металлического профиля не нужно обладать какими-то особыми знаниями и умениями, нужны лишь базовые навыки работы с набором инструментов, которые можно найти в любом доме. А у тех, кто до этого занимался ремонтом и установкой гипсокартонных потолков, дело пойдет еще проще и быстрее.

Цены на оцинкованный профиль

оцинкованный профиль

Помимо преимуществ, перед началом строительных работ следует ознакомиться и с недостатками теплицы из металлического профиля. По сути, он один, но довольно значительный – зимой, под воздействием больших масс снега, каркас и крепления могут не выдержать и теплица сложится. Есть два способа решить эту проблему.

Недостаточное усиление каркаса и нерегулярная очистка крыши теплицы от снега могут привести к такому печальному результату

Первый – усилить каркас теплицы. Для этого уменьшается расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные укосины и стойки-колонны, поддерживающие крышу теплицы. Придется потратить больше материалов, но эти затраты окупятся со временем.

Введение дополнительных укосин и стоек в конструкцию каркаса

Уменьшение интервала между стойками и стропилами также повышает надежность теплицы

Второй способ решения проблемы со снеговой нагрузкой – обустройство съемной крыши. Это годится для тех теплиц, которые эксплуатируются только в дачный сезон. По его окончании в теплице снимается крыша на зиму. В результате каркасу ничего не угрожает, а весной нужно лишь убрать остатки снега и смонтировать все обратно.

Пример конструкции со сдвигаемой крышей

Сложности процесса

Весь металлический материал может быть частично или целиком изогнут. Процесс изворота проводят двумя способами:

• механическое воздействие;
• нагревание металла.

Круглое изделие из металла имеет ориентировочно ровные показатели. Однако профильная труба имеет угол под 90°. Такой угол трубы мешает спокойному изгибу, в результате появляются различные складки, которые впоследствии могут лопнуть или сломаться.

Для того чтобы не портить металл, нужно четко знать, как согнуть профильную трубу в домашних условиях. Многие дачники, не зная чуткостей изгиба, тратят немало материала, который вследствие выбрасывается.

Секторная сварка

Часто люди не знают, как согнуть трубу из нержавейки, так как нержавеющий материал имеет более прочный сплав, чем обычная сталь. Конечно, благодаря профессиональному оборудованию это сделать просто. Но как быть, если под рукой нет ничего, что может обеспечить достаточное механическое давление? Именно для этой цели выдумали секторную сварку.

Принцип ее в том, что профильное изделие надпиливается с одной стороны на равных расстояниях, после чего материал загибается в необходимом направлении и прорези завариваются сваркой

В таком случае важно знать, что профтруба чаще всего тонкостенная и когда прорези находятся рядом, ее очень легко прожечь

Люди, имеющие малый опыт работы с инструментом, часто промахиваются в надпилах, делая их то чрезмерно частыми, то редкими. Чтобы удостовериться в правильности разметки, можно взять другой эластичный квадратный материал и использовать его как шаблон.

Если иметь под рукой газовую горелку, то профильный материал можно изогнуть с помощью нагрева. Как только металл становится горячим, он легче подвергается искажению, что помогает избежать складки с внутренней стороны стенки. Если радиус изгиба небольшой, то можно обойтись обычным зажимом. Но если требуется более точный изгиб, потребуется направляющая стенка.

С помощью песка

Чтобы сделать изделие из гнутой профильной трубы, можно использовать песок. Конец материала плотно закрывается особой пластмассовой или медной втулкой. После этого в трубу засыпается мелкий песок

Важно, чтобы изделие было полностью забито песком. Поскольку пустое пространство внутри трубы теперь плотно забито, материал будет гораздо проще подвергаться механическому изгибу

Главное, изначально создать стандарт, по которому можно выгнуть и направлять изделие

Главное, изначально создать стандарт, по которому можно выгнуть и направлять изделие.

Изгиб на дереве

Такой метод сравнительно часто используют, если диаметр трубы не превышает 15 мм. Чтобы сгибание прошло успешно, конец материала необходимо плотно закрепить. Но что делать, если руками материал не удержать, а других мест крепления попросту нигде нет? И на это мастера на все руки придумали метод крепления. Наверняка на всех дачных участках могут быть деревья. Именно дерево и может послужить не только прочным креплением, но и диаметром для изгиба профильной трубы.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

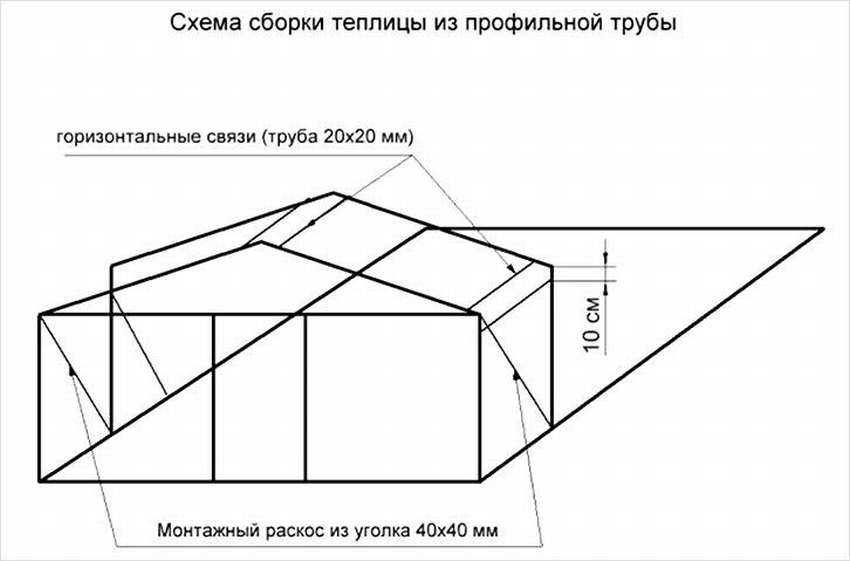

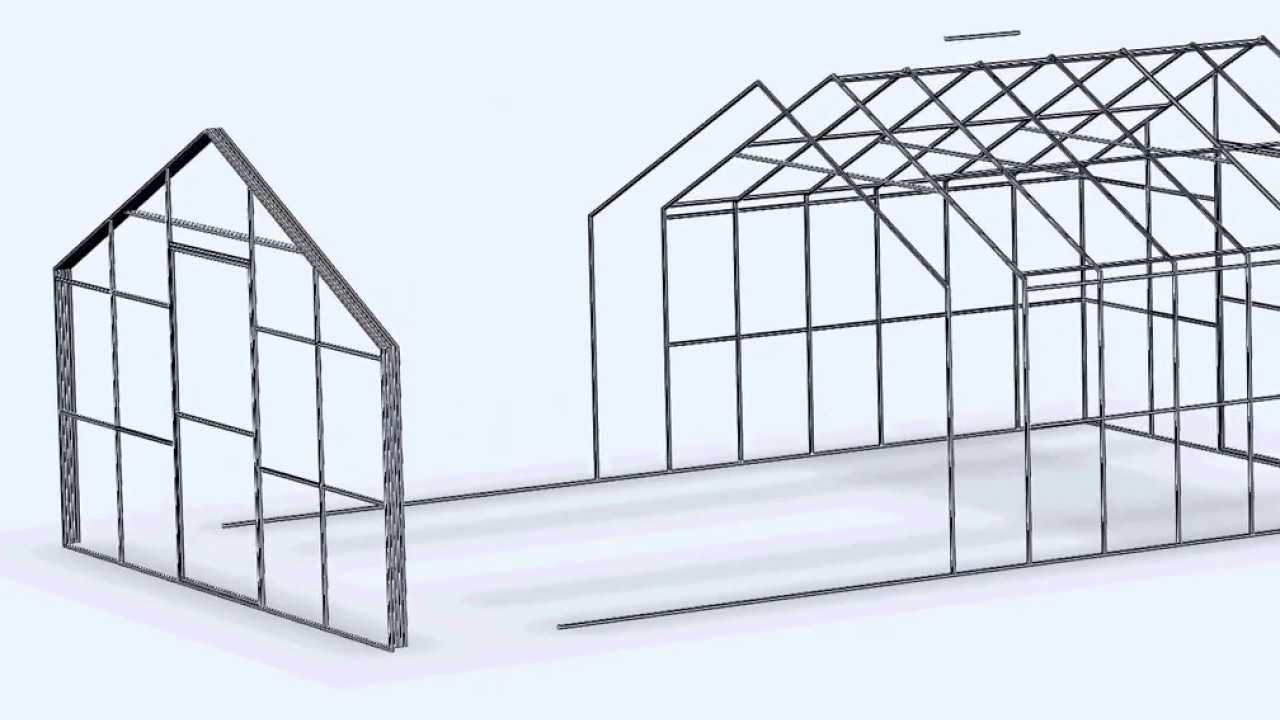

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

1. Собирать нужно начинать с задней торцевой стенки.
2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
4. После скрепить коньком верхушку крыши.
5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

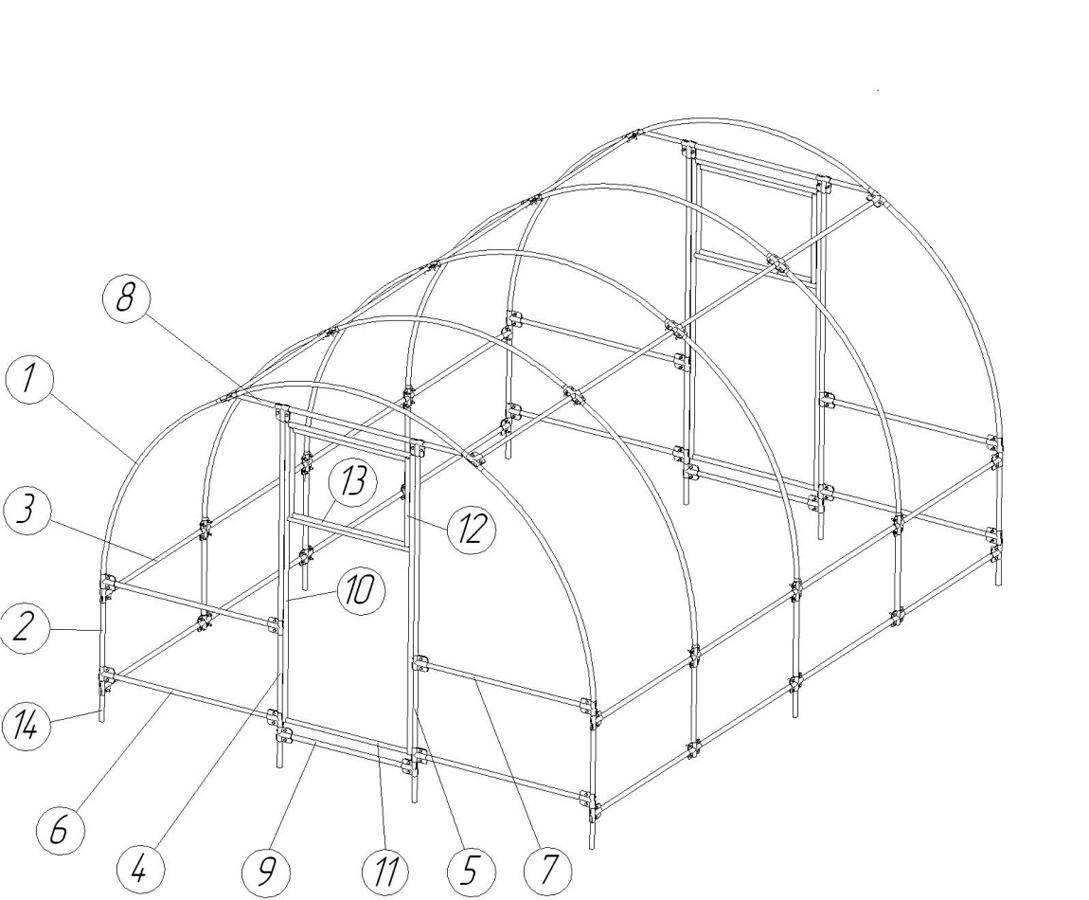

Чертеж арочной теплицы из профильной трубы. Начальный этап создания парника из профильных труб – чертеж и подбор материала

Определиться с точным количеством необходимых материалов можно максимально точно, если предварительно прикинуть в чертежах размеры парника из профильной трубы, а также учесть сами параметры выпускаемых изделий.

Оптимально для создания несущей конструкции подойдут профили сечением 40×20 мм или 40×40 мм. Они достаточно прочны и имеют толщину стен в 2 мм и более. В то же время, для стяжки по горизонтали можно применять изделия с более тонкими стенками, порядка 1-1,5 мм – этого будет достаточно.

Проект теплицы из профильной трубы может предусматривать несколько разновидностей конфигураций:

• пристроенная к главному дому теплица, кровля которой имеет ассиметричную овальную или односкатную форму;
• отдельное строение с крышей двускатной формы;
• парник с арочной конфигурацией.

При расчете количества закупаемых труб стоит принять во внимание мерную длину трубопрокатов, доступных в продаже – она составляет 6,05 метров. Учитывая данную величину, можно изготовить чертежи теплиц из профильной трубы с размерами 3, 4, 6 или 12 метров в длину, а также 2, 3, 4 или 6 метров в ширину. Оптимальными габаритами теплицы, в которой размещены две параллельные грядки, будут значения в пределах 3×3-6 метров, а если грядок три, то – 4-6×3-12 метров

Однако чаще всего чертеж парника из профильной трубы составляется из расчета размеров 3×6 метров – это наиболее удобное соотношение

Оптимальными габаритами теплицы, в которой размещены две параллельные грядки, будут значения в пределах 3×3-6 метров, а если грядок три, то – 4-6×3-12 метров. Однако чаще всего чертеж парника из профильной трубы составляется из расчета размеров 3×6 метров – это наиболее удобное соотношение

Учитывая данную величину, можно изготовить чертежи теплиц из профильной трубы с размерами 3, 4, 6 или 12 метров в длину, а также 2, 3, 4 или 6 метров в ширину. Оптимальными габаритами теплицы, в которой размещены две параллельные грядки, будут значения в пределах 3×3-6 метров, а если грядок три, то – 4-6×3-12 метров. Однако чаще всего чертеж парника из профильной трубы составляется из расчета размеров 3×6 метров – это наиболее удобное соотношение.

А вот что касается высоты строения, то тут необходимо учитывать индивидуальные параметры хозяина. Как правило, потолок должен быть расположен выше роста человека на 30-40 см. То есть, высота парника может колебаться в пределах 1,9-2,5 метров.

Еще одним немаловажным фактором расчета высоты теплицы является отделочный материал для обшивки. В случае с обычной пленкой, это не имеет принципиального значения, а вот если вы приобретаете поликарбонат, то лучше, если его размеров хватит для покрытия высоты без обрезки или надставок.

Стандартная длина листа сотового поликарбоната составляет 6 м, а если использовать формулу длины окружности (L=π×D), можно высчитать, хватит ли его для обшивки арочной теплицы.

Итак, для примера, возьмем планируемую высоту постройки в 2 метра и подставим в формулу:

L=3,14×4=12,56 метров.

Тогда половина длины составит 12,56/2=6,28 метров – этого не хватит, чтобы полностью покрыть поверхность теплицы, а потребуется дополнительный отрезок в 28 см. Следовательно, лучше в чертеже арочной теплицы из профильной трубы предусмотреть высоту парника в пределах 1,9 метров.

Разновидность исполнений теплиц с каркасом из профильных труб

Разные конструкции каркасов теплиц

Теплицу с каркасом из профильных труб можно соорудить в одном из представленных ниже популярных исполнений:

• Прямоугольный тип со скатной крышей.
• Голландский тип.
• Прямоугольный тип с плоской кровлей.
• Арочный тип.
• Пирамидальный тип.

Преимущества прямоугольного типа со скатной крышей

Сооружения с наклонной кровлей обладают основным преимуществом: большим внутренним объёмом, позволяющим выращивать высокие растения по всей площади теплицы. Недостатком такой конструкции является большой расход довольно дорогого материала для сооружения каркаса и выполнения обшивки.

Виды теплиц со скатной крышей

Голландский тип

Парники, выполненные в голландском стиле, обладают такими же качествами, как и прямоугольные двускатные теплицы, однако характерной чертой являются расширенные элементы каркаса стены по отношению к основанию. Это решение гарантирует повышенную устойчивость конструкции парника.

Чертёж голландской теплицы

Прямоугольный тип с плоской кровлей

Положительным аспектом такого типа парника является экономия на дорогостоящей профильной трубе, а отрицательным – конструкция с отсутствием наклона ската подвержена большим временным нагрузкам и другим негативным последствиям от природных осадков. К примеру, на горизонтальной поверхности может скапливаться снег, в результате от его таяния будет образовываться и постоянно накапливаться лёд, создающий нагрузку, способную разрушить обшивку из поликарбоната.

Схема прямоугольной теплицы

Арочный тип

Этот вариант оптимален в экономическом плане, но для изготовления арочной теплицы нужны специальные трубогибочные устройства, благодаря которым трубы с профильным сечением приобретают форму дуги.

Эскиз арочной теплицы

Пирамидальный тип

Достоинство этого конструктивного решения заключается в минимизации расхода материала на каркас и обшивку. Кроме того, благодаря пирамидальному исполнению парник больше освещён солнцем и менее подвержен негативным воздействиям от природных осадков, т. е. сведены к минимуму вероятные динамические нагрузки. Недостатком является маленькое внутренне пространство.

Теплица-пирамида

Критерии выбора профильной трубы

Чертежи и схемы эргономичных конструкций для изготовления своими руками

Один из первых вопросов, который возникает у строителя, а какой архитектуры будет предполагаемое сооружение. Вариантов существует много, и каждый имеет свои достоинства и недостатки.

ФОТО: avatars.mds.yandex.netОсновные элементы конструкции теплицы

Арочные теплицы из профильной трубы

Они так называются, так как имеют основным элементом конструкции арку. Она может начинаться от самого основания, а может быть приподнята над поверхностью земли на стойках. К достоинствам этой формы следует отнести повышенную устойчивость к ветровым нагрузкам. Их монтаж, по мнению специалистов, менее трудоёмкий по сравнению с другими вариантами. Но изготовление арки требует определённого умения и затрат времени, а иногда и специального оборудования. Да и пространство внутри теплицы в нижней части используется нерационально. Высокорослые растения у стенок посадить нельзя.

ФОТО: setroom.ruАрочная теплица и её основные размеры

Вариантом арочной формы является «стрельчатая». Это вытянутая вверх крыша с изогнутыми скатами, а на самом верху заострённая. С неё легко сползает снег.

ФОТО: avatars.mds.yandex.netСтрельчатая теплица

Двускатные и пирамидальные теплицы

Проще по форме теплицы с двускатной крышей. Если сделать крышу с углом наклона ската не менее 30º, то снег на ней зимой задерживаться не будет. В этой конструкции больше точек соединения плоскостей, чем в арочной. Однако, если не предполагается её часто разбирать, то это не имеет большого значения.

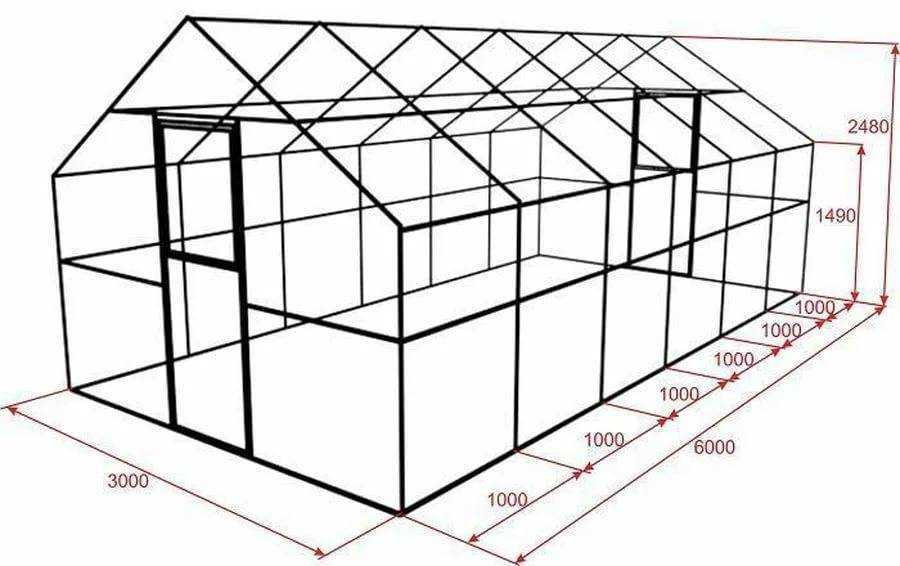

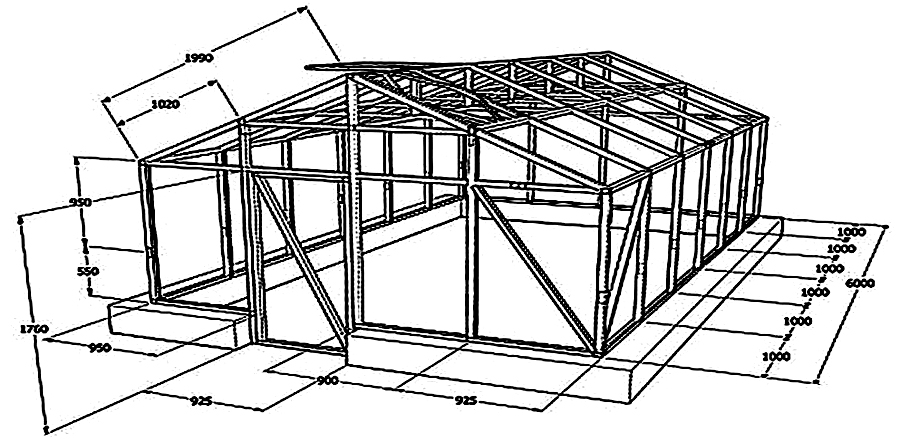

ФОТО: teplicno.ruКаркас двускатной теплицы и её основные размеры

Оригинальную форму имеет пирамидальная теплица. Все её стены треугольные. Вверху они сходятся в одну точку. Форма пирамиды очень компактна и очень устойчива к воздействию ветра. Специалисты считают, что такая геометрия теплицы способствует лучшей освещённости внутреннего объёма с утра и в конце летнего дня и защищает растения от перегрева в полуденный зной.

ФОТО: vseotrube.ruПирамидальная теплица

Обустройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент для теплицы вообще. С одной стороны, это не тяжелое здание, и под собственным весом парник вряд ли просядет. Но для теплицы без фундамента всегда существует риск того, что ее унесет ветром. Кроме того, заложенная под парник база защищает растения от сквозняков, промерзания, грызунов, насекомых и прочих вредителей.

Перед началом постройки фундамента нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатой почвой, отсутствием затененности от строений и каким-нибудь прикрытием от северных ветров в виде забора или живой изгороди.

Выбор правильного места для установки теплицы

Самым простым и доступным типом фундамента является конструкция из бруса. Обустройство каких-нибудь иных видов возможно, но избыточно. Для вашего удобства ниже приведена пошаговая инструкция.

Шаг 1. Расчистите участок под теплицу от мусора, камней и высокой растительности.

Шаг 2. Произведите разметку. Для этого можно использовать колышки или куски арматуры и натянутую между ними нитку.

Разметка места под теплицу

Шаг 3. Определите состояние грунта. Если он достаточно твердый, то фундамент из бруса можно не углублять. В противном случае появляется необходимость в обустройстве траншеи.

Если грунт твердый, то фундамент из бруса можно не углублять

Шаг 4. Если грунт мягкий, то по периметру теплицы выкопайте траншею шириной под брус и глубиной на один штык лопаты.

Траншея для фундамента

Шаг 5. Утрамбуйте дно траншеи, засыпьте туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины канавы.

Шаг 6. Отмерьте и отрежьте брус по длине и ширине теплицы.

Брус из лиственницы

Цены на брус из лиственницы

брус из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можете использовать медный купорос, битум или отработанное машинное масло.

Брус, обработанный битумом и соединенный «в полдерева»

Шаг 8. Соберите брус в прямоугольную коробку. Соединять можно с помощью нагелей или длинных саморезов «в полдерева» либо при помощи оцинкованных металлических уголков.

Крепление брусьев на уголки

Шаг 9. Перенесите коробку из бруса в траншею, уложите там и выровняйте по горизонтали. Для этого можно использовать подсыпание песка, земли или тонкие дощечки.

Шаг 10. Просверлите в углах коробки из бруса сквозные отверстия и вставьте туда арматурные штыри длиной 1 м. Вбейте их в грунт. Это необходимо для надежного крепления фундамента теплицы – так ее не унесет ветром.

В некоторых случаях вбивать штыри в саму древесину не надо – вкопанная по внутренним углам арматура также может защитить теплицу от опрокидывания ветром

Шаг 11. Засыпьте щели между траншеей и фундаментом песком, гравием или землей.

Шаг 12. Для дополнительной защиты бруса фундамент можно накрыть сверху слоем рубероида или иной другой рулонной гидроизоляцией.

Преимущества и особенности конструкции

Двухскатные теплицы хорошо показали себя в разных климатических условиях. По целому ряду причин они хороши для выращивания самых разных сельскохозяйственных и декоративных культур в умеренном климате.

1. Устойчивы против ветра и осадков.
2. Достаточная высота для обслуживания и выращивания высокорослых культур, зелени и цветов в несколько ярусов.
3. Пространство внутри лишено неудобных и непригодных для размещения растений участков.
4. При той же занимаемой площади объём внутри больше, чем у конструкций другой формы – большее количество воздуха обеспечивает хороший микроклимат, равномерное изменение температуры и влажности.
5. Хорошо прогревается и освещается, при достаточной теплоизоляции может использоваться в течение всего года.
6. Легко рассчитать и спроектировать с минимальным количеством обрезков материала для каркаса и покрытия.
7. Для сборки не нужно редкого оборудования – трубогибочного станка. Даже без сварочного аппарата можно обойтись.

Главная особенность двухскатной теплицы – возможность изменить высоту конька. Обычно наклон крыши около 30-40 градусов. Если зимы снежные и очищать крышу нет возможности – её лучше сделать более крутой, чтобы снег не накапливался, а сползал под собственным весом. При более тёплом климате и малоснежных зимах в крыше удобно устанавливать вентиляционные форточки.

Покрытием теплицы в виде домика может быть:

• стекло или готовые металлопластиковые конструкции со стеклопакетами;
• полиэтиленовая плёнка – для временных сезонных конструкций и лёгких парников;
• ПВХ-плёнка – более прочная и современная;
• наиболее популярный вариант покрытия – поликарбонат – благодаря отличным светопропускающим и теплоизолирующим характеристикам при умеренной цене.

Выбираем материал для изготовления дуг под арку

Арки для теплиц, сделанные своими руками, должны соответствовать ряду параметров, а именно:

• легко монтироваться;
• иметь продолжительный срок службы;
• быть удобными в эксплуатации.

В связи с этим на рынке представлена продукция следующих типов:

• металлические дуги для теплицы. Очень тяжелые, но надежные. Устанавливаются просто и быстро. Гарантируют высокую прочность готовой конструкции;
• пластиковые дуги для теплицы. Весьма долговечны и устойчивы к разного рода погодным явлениям (снег, дождь);
• арки для теплицы из ПВХ – аналог пластиковых моделей, хотя многие специалисты пытаются выделить их в отдельную категорию, и находят единичные не пересекающиеся характеристики. Но, по большому счету, и в плане цены, и в плане качества они идентичны.

Популярные методы обработки

Чтобы добиться успешного результата и не испортить ничего вокруг, понадобятся вспомогательные приспособления. Востребованным изделием в такой ситуации является спецстанок, который в итоге выдает одно изделие – трубу гнутую профильную. Именно такие аппараты называют профилегибами.

Производительность данной машины очень высокая, и она применяется в промышленных масштабах. Покупать слишком дорогой станок, чтобы решить задачу, как гнуть профильную трубу в домашних условиях, будет слишком дорого. Для разовых или не слишком частых работ подойдет ручной инструмент, имеющий в конструкции не только ролики для круглых профилей, но и оснащенный приспособлениями для квадратной или прямоугольной трубы.

Если же требуется единоразово получить радиус, а как загнуть профильную трубу самостоятельно не знаешь, то покупка или изготовление приспособления окажется нерентабельным. Придется найти специалиста и обраться к нему, так можно хорошо сэкономить.

Использование трубогиба

На ранних стадиях строительства требуются различные рабочие приспособления. В процессе приходит опыт работы с ними и понимание востребованности остальных станков. Если растет много кустов винограда, нужны новые ворота, навес, беседка, то во всех этих случаях нужно уметь и знать, как согнуть профильную трубу в домашних условиях профильным трубогибом.

Настройка станка проводится исходя из габаритных параметров заготовки (длины и диаметра), требуемого итогового радиуса, а также мощности установки.

Также перед тем, как согнуть квадратную трубу на станке, деформируемую зону хорошо прогревают.

Малый радиус лучше формировать ближе к одному из свободных концов, так как согнуть профильную трубу в домашних условиях посредине будет проблематично, ведь требуется большая мощность.

ВИДЕО: Принцип работы ручного трубогиба

Принцип работы трубогиба заключается не только в изменении направления оси профильной трубы, но также используется вытягивание металла на холодную. Так как согнуть профильную трубу без трубогиба чаще всего удастся лишь, получив гофрированную поверхность на месте перехода, то благодаря правильной настройке станка, металл распределится практически равномерно.

Также согнуть трубу можно с использованием гидростатического метода. Для этого в полость закачивается жидкость под давлением, а затем начинается механическая деформация. Внутренняя заполненная полость не дает быстро перегнуть профиль, который обеспечивает сопротивление изнутри, помогая постепенному растяжению металла в нужных местах и исключении его разрыва или неравномерного прогиба.

Ручные приспособления не позволяют работать с сечением выше 40 мм. Также они дают бо́льшую погрешность.

Стационарные станки позволяют изгибать с точностью до 10 мм, при этом есть привод механический или электрический. Недостатком является большая масса установки.

Работа в домашних условиях без станка

Получить из профильной трубы требуемый загиб удастся и без специальных аппаратов. Понадобится только болгарка, сварочный аппарат и слесарные тисы. Алгоритм будет следующий:

• вымеряем необходимый рисунок, а затем рисуем на свободной плоскости шаблон;
• прикладываем к нему заготовку и отмечаем на ней точку изгиба;
• запиливаем три стороны квадратного профиля, а на четвертом понадобится согнуть трубу без трубогиба, зажав свободный конец в тисы;
• далее свариваем в этом положении получившуюся деталь;
• после сварки зачищаются швы и заготовки монтируются на предполагаемое место.

Перед тем, как варить профильную трубу 2 мм, сварщик должен воспользоваться защитными средствами. На сварочном аппарате устанавливаем экспериментальным путем ток, чтобы воспользоваться электродами диаметром 3 или 2 мм. Большие здесь не подойдут, так как если варить профильную трубу, например «четверкой», то полость просто прожжется.

Чертежи поликарбонатных теплиц, которые можно изготовить собственноручно

Арочная теплица из профильной трубы 6 3м чертеж. Делаем самодельную теплицу из профильной трубы и поликарбоната
