Разновидности перекрытий по способу крепления
Перекрывать дом следует так, чтобы все элементы лежали на твердых несущих стенах. Это главное требование, которое нужно выполнять для обеспечения безопасного проживания в деревянном здании. Оно применимо для всех вариантов перекрытий, которые могут отличаться некоторыми особенностями между собой. Существует несколько разновидностей перекрытий из дерева, которые отличаются способом крепления балок:
-
Установка брусьев в пазы, выполненные в стенах из блока.
-
Использование металлических фиксаторов, закрепленных к боковым элементам.
Также перекрытия между этажами бывают трех вариантов конструкций:
-
на деревянных балках или бревнах с максимальной длиной или шириной здания до 15 м, норма – 6 м;
-
на деревянных ребрах – максимум до 12 м, норма – 5 м;
-
на блочно-ребристых конструкциях – до 15 м.
Если на втором этаже предполагается серьезная нагрузка, например, там будет расположен бассейн, то балки укрепляют дополнительно
Установка брусьев в пазы
Конструкция деревянных междуэтажных перекрытий с установкой брусьев в пазы довольно распространена и применяется при возведении малоэтажных зданий. Она заключается в установке балок в предварительно подготовленные пазы в боковых или опорных стенах. Такой вариант удобен тем, что балки укладываются сразу при возведении стен, формируя удобную опорную поверхность для перемещения и складирования строительных материалов.
Для обеспечения дополнительной надежности, каждую третью балку фиксируют анкером к стене. Также можно пробивать отверстия в готовых стенах на глубину 2/3.
Монтаж брусьев в пазы
Использование металлических фиксаторов
Одним из вариантов крепления деревянного бруса является технология использования металлических фиксаторов. Для сопряжения балок со стенами используют специальные металлические опорные крепежи или кронштейны с двухсторонним креплением к стене. Их можно применять как для стыковки с деревянными, так и блочными несущими стенами. Крепеж должен быть выполнен из толстой листовой стали. Продается в готовом виде с отверстиями для фиксации.

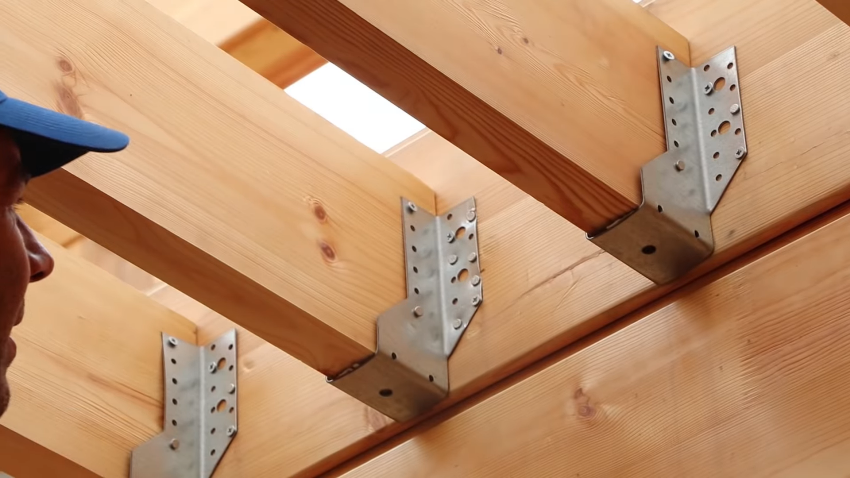

Металлические крепления для монтажа перекрытий
Для закрепления балок на стенах из бруса или бревна используют различные решения
Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

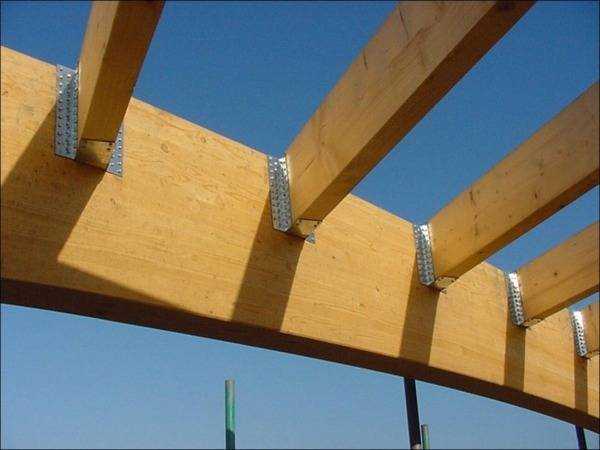

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.
|
Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами |
Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие |
Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.
|

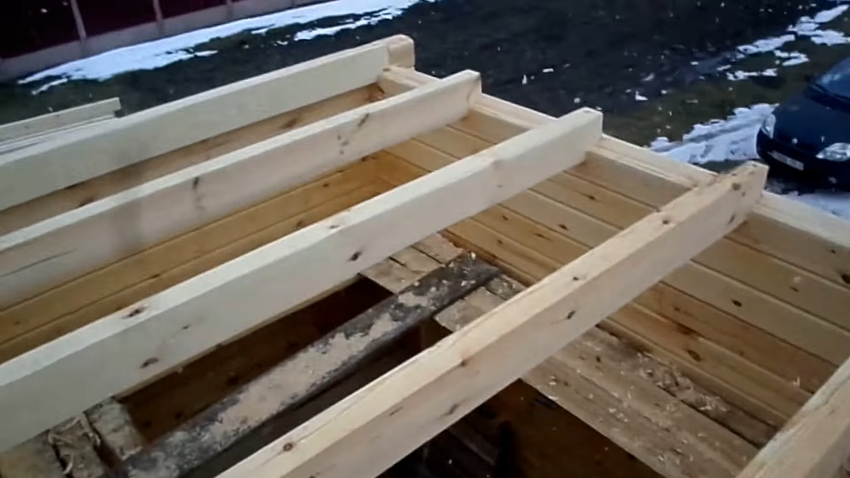

Торцевые части балок заглублены в пазы, вырезанные в стенах |
Закрепление на стене стальной опоры для балки с помощью шурупов-глухарей |
При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.
|
Опоры с открытым креплением |
Опоры с открытым креплением |
Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.
Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо
Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.
|
Вид сбоку |
Вид сверху |
| Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция |
Материалы и инструменты
В таблице указаны материалы и инструменты для каждого этапа работ.
| Пиломатериалы | Крепления | Изоляция | Инструменты | Химия |
|
|
|
|
|
Возможные сложности и ошибки
Самый главный фактор, который стоит учитывать, это выбор материалов для перекрытия. Они должны быть идеальной геометрии, без существенных отклонений от нормы. И если деревянные балки можно усилить или нарастить, то плиты для перекрытий только заменять по длине и ширине.
Далее важный момент правильно рассчитать шаг между балками. В данном случае нельзя подходить к проекту с точки зрения экономии. Если балка прогнется, то ее необходимо будет усиливать, а это целый комплекс мероприятий вплоть до установки колонны в жилом помещении. Именно поэтому при расчете нагрузок на несущую конструкцию показатель всегда округляют в большую сторону примерно на 100 кг.
Ряд ошибок также касается выбора утеплителя. Если теплоизоляция была произведена некачественно, имеются зазоры, тут же создаются воздушные потоки, которые проникают в помещение. Необходимо создавать максимальную герметичность еще на стали укладки пароизоляции, при этом утеплитель должен вентилироваться.
Для деревянных балок перекрытия нужны особые климатические условия в помещении. Если для железобетонных перекрытий вентиляция не столь важна, то для деревянных она крайне необходима. Для этого на стадии установки балки в стену, ее торец подрезают под углом 60 градусов.
Необходимые инструменты для установки
Для того, чтобы сделать перекрытия по деревянным или металлическим балкам не требуется привлекать спецтехнику, только если речь не идет о настиле из бетонных плит. Для монтажа самих балок перекрытия без настила необходимо иметь следующие инструменты и материалы:
- дрель, шуруповерт;
- крепежные материалы (усиленные уголки, анкера, хомуты, саморезы, гворзди, шайбы);
- молоток, лом;
- рулетка, уровень;
- рубероид;
- топор.
Для установки плит на перекрытия понадобится:
- автокран с петлевым захватом;
- болгарка;
- лом;
- стальной прут для обвязки плит перекрытия;
- молоток и зубило.
Для создания монолитной конструкции с заливкой бетона необходимо иметь:
- оборудование для доставки цемента в место назначение (бетононасос);
- арматура для создания стяжки;
- ведро и кельма;
- домкрат;
- проволока;
- доски;
- строительный уровень;
- материалы для создания раствора (песок, цемент, вода).
Усиление железобетонной балки перекрытия
Усиление готовой, находящейся в эксплуатации железобетонной конструкции может потребоваться в следующих системных случаях:
- Частичное разрушение и оголение арматурного пояса изделия, вследствие вредных атмосферных и других факторов.
- Надстройка дополнительных этажей или уровней (увеличение нагрузки на балку).
- Ошибки проектирования, приведшие к появлению предвестников разрушения сооружения: продольные и поперечные трещины, отслаивания и обрушения частей тела конструкции.
Технический смысл и суть усиления балок перекрытия заключается в увеличении сечения изделия или уменьшении величины нагрузки с помощью возведения дополнительных элементов: колонн (стоек), разгружающих кронштейнов и подкосов, портальных рам.
Увеличение сечения изделия производится с помощью:
- Наращивания тела балки бетоном снизу. Технология реализуется с помощью установки опалубки нижней части изделия, дополнительной арматуры и заливки бетонной смесью.
- Железобетонной обоймы. В этом случае опалубка устанавливается по всему периметру поперечного сечения по всей длине балки. В процессе установки опалубки формируется дополнительный арматурный пояс, связанный со штатным арматурным поясом. В конечном итоге, полученный «пирог» бетонируется тем или иным способом.
Также, строительные и строительно-ремонтные компании используют в своей практике усиления бетонных ЖБИ с помощью обвязки наружной поверхности балки стальным прокатом:
- листовой арматурой на полимерном растворе и анкерных болтах;
- тальных уголках приваренных к штатной арматуре;
- дополнительных арматурных стержнях расположенных в специально прорезанных пазах впоследствии залитых полимербетоном;
- стальных шпренгельных затяжках и затяжках из арматурной стали.
Стоит заметить, что выбор вида усиления балки перекрытия должен осуществляться по результатам обследования объекта и инженерного расчета.
Особенности возведения
Монтаж перекрытия начинается с подготовки самих несущих стен. При установке металлических балок создают армированный пояс на последнем слое шлакоблока. Для деревянных балок устанавливают либо мауэрлат, либо продумывают отверстия в стене.
Далее балки закрепляют на или в стенах с помощью крепежных материалов (анкеров) или бетонируют. При необходимости на балки прокладывается паро- или ветроизоляция, затем происходит укладка настила из различных материалов.
По деревянным балкам могут производить дополнительное усиление за счет создания поперечных балок того же сечения в шахматном порядке, их крепят на стальные уголки.
Плиты связывают между собой специальным стальным шнуром крест-накрест или по их длине. Если речь идет о монолитном перекрытии с заливкой бетона, то здесь технология несколько иная. Нужно построить опалубок, создать временный настил и проложить сетку из арматуры. Затем все это заливают бетоном и оставляют до полного высыхания.
Типы и виды деревянных перекрытий
По предназначению деревянные балки перекрытия разделяются на такие виды:
С каждым из подвидов следует ознакомиться более детально.
Подвальное
Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.
Чердачное
Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

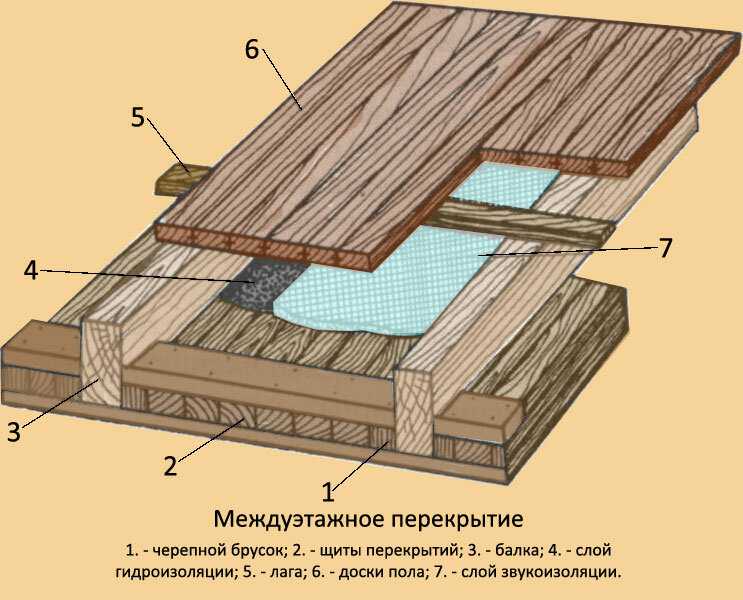

Междуэтажное

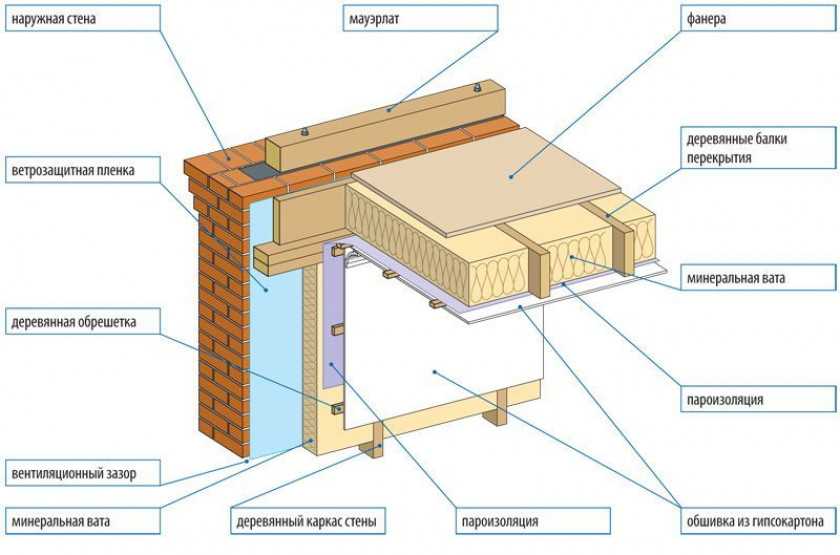

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

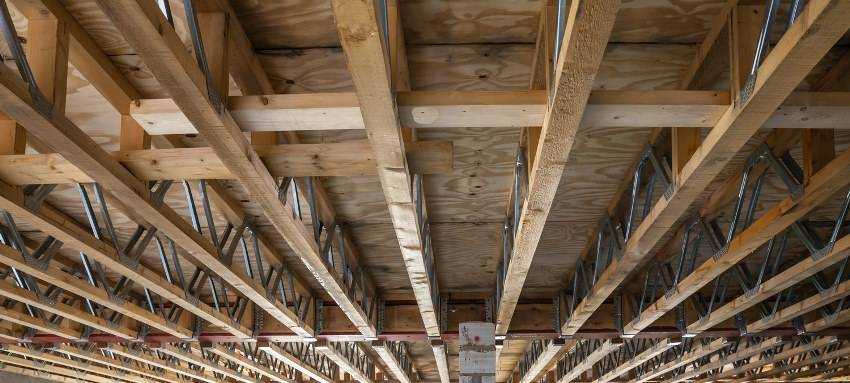

Чем хорош канадский метод строительства перекрытия?
Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:
Преимущество №1. Удивительная прочность
Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:
Преимущество №2. Точная геометрия
Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.
Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).
И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.
Преимущество №3. Комфортный вес
Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?
Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.
Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.
В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше
И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной
Преимущество №4. Изготовление в домашних условиях
Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.
Преимущество №5. Практичность в утеплении
И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:
Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!
Перекрытия из древесины
Деревянные брусья широко используют при строительстве частных объектов. Применяется хвойная древесина и лиственные пиломатериалы.
Прочностные характеристики деревянных брусьев позволяют использовать их с уменьшенным расстоянием между опорами:
- при формировании оснований между этажами – до 5 м;
- для технических помещений под крышей – максимум 6 м.
С одной стороны брусья зашиваются настилом, выполняющим функции пола, а с другой формируется потолочная поверхность. Свойства древесины позволяют размещать деревянные брусья с расстоянием 40–50 см.
Очень важное преимущество конструкции из дерева – малый вес
Положительные стороны деревянной конструкции:
- уменьшенный вес, не требующий усиленного фундамента и не оказывающего разрушительного влияния на коробку;
- ускоренный монтаж, позволяющий самому оперативно выполнить работы без использования грузоподъемных средств.
Недостатки деревянных балок:
- пожароопасность. Требуется специальная обработка древесины;
- чувствительность к влаге. Необходима обработка антисептиком.
Вывод
Мы перечислили все существующие способы сооружения перекрытий в доме, осветили их главные преимущества и недостатки. На основании этой информации подобрать оптимально подходящую конструкцию в зависимости от характера эксплуатации здания и предполагаемых нагрузок не составит особого труда.
