Разновидности термоприводов для теплиц: принцип работы (вентиляция и проветривание), создание своими руками, сборка

Обзор

Виды основных конструкций для проветривания теплицы

Вариант #1 – электрические

Электрический автомат для проветривания теплиц состоит из вентилятора и термореле, который его и включает, как только температура воздуха в теплице достигнет определенной точки. Главный их плюс – в высокой чувствительности и удобной регулировке, а также неограниченной мощности. Они не занимают много места, могут быть расположены в любой точке теплицы, а алгоритм их работы может быть абсолютно любой сложности – как простым, так и «с умом».

Но электрический механизм проветривания теплицы недостаточно надежен и полностью зависит от бесперебойности подачи электроэнергии. Например, отключение света буквально на несколько часов в жаркий день способно оставить лишить урожая целого года. Вот почему заранее желательно позаботиться об резервном питании за счет установленного аккумулятора с подзарядкой от солнечной батареи на крыше теплицы.

Вариант #2 – гидравлические

Достоинство гидравлических устройств в автономности и высокой надежности всей системы. Гидравлические конструкции просты, обладают большой мощностью и долговечностью. Представляют они собой систему рычагов с датчиком, соединенную с фрамугой.

Принцип работы этой системы достаточно прост: как только изменятся вес одного из плеч рычага, все «коромысло» накреняется в другую сторону и открывает фрамугу. Затем, при достаточном охлаждении воздуха, происходит обратный процесс. Причем все рычаги – это две емкости, соединенные между собой как сообщающиеся сосуды всего одним гибким тонким шлангом. Та емкость, которая находится внутри теплицы, герметичная и содержит в себе достаточный запас воздуха – это и есть «термометр».

А вот емкость снаружи выполняет роль «гири» на фрамуге. Поэтому, если воздух емкости, что внутри, нагревается от воздуха в теплице, часть жидкости выдавливается во внешнюю емкость. Та становится тяжелее и открывает фрамугу. А когда воздух в теплице остывает, внутри емкости пары снова сжимаются и емкость назад всасывает в себя воду. Внешняя становится легче и пружина возвращается на противовес. Сделать такую пневматическую систему под силу даже школьнику. Но использовать ее можно только в совсем маленькой теплице или парнике.

Но у устройств, принцип работы которых основан на силе давления расширяющейся жидкости (будь то вода или масло), есть серьезные недостатки:

• У большинства готовых моделей фрамуги закрываются под действием своего веса, а потому для боковых форточек теплицы такую конструкцию не применить (разве что экспериментировать с пружиной).
• В случае резкого похолодания жидкость в цилиндре остывает в течении 20 минут, и все это время фрамуги еще открыты, из-за чего в теплицу поступает холодный опасный воздух.

Но, несмотря на свои минусы, гидроцилиндры все-таки имеют неоспоримое преимущество перед другими автоматами – например, способность поднимать действительно большой вес.

Сегодня на строительном рынке есть немало предложений качественных «толкателей» для тепличных форточек. По внешнему виду они все разные, но принцип действия у них один и тот же – небольшой продолговатый гидроцилиндр наполнен маслом, который расширяется под действием повышенной температуры воздуха в самой теплице и выталкивает собой шток. Шток же соединен с системой рычагов и форточкой. Когда масло остынет, произойдет обратный процесс и форточка закроется.

• Гидроцилиндр должен нагреваться не от солнца, а от воздуха, а потому для него необходим солнцезащитный экран.
• Для дополнительной страховки от сильных порывов ветра нужны прочные ленты и цепочки, которые прикрепляются к створу форточек.
• Настраивается вся система специальной гайкой на торце цилиндра, а потому, перед тем, как ее закрутить, обязательно нужно дождаться оптимальной температуры в теплице – примерно 25 °С.

Из отечественных самыми лучшими автоматическими толкателями для форточек считаются гидроцилиндры «Воля» – самые легкие, компактные и недорогие.

Как выбрать автомат открывания форточек для теплиц

Сфера применения

Куда можно установить термопривод для теплиц своими руками?

Установка термоприводов (фото справа) может быть произведена абсолютно на любые теплицы: пленочные, поликарбонатные и стеклянные.

В последнем случае к выбору привода нужно подходить особенно внимательно, поскольку стеклянная форточка обладает значительной массой и работы с ней может потребоваться достаточно мощное устройство.

Кроме того, имеет значение размер теплицы. Нет особого смысла устанавливать такое устройство в парник площадью полтора кв. м. Здесь попросту не хватит пространства, да и каркасы таких сооружений чаще всего не способны нести на себе дополнительную нагрузку.

В очень больших теплицах тоже могут возникнуть некоторые проблемы. Связано это с необходимостью одновременного открывания сразу нескольких форточек, нередко также отличающихся немалыми размерами. Мощности самодельного термопривода просто не хватит для выполнения столь тяжелой работы.

Наиболее же гармонично термоприводы вписываются в конструкцию теплиц из сотового поликарбоната. Форточки из этого материала достаточно легки, чтобы ими могло управлять даже самодельное устройство. Вместе с тем, поликарбонат достаточно надежен, чтобы из него удалось изготовить прочную форточку, пригодную для многократных циклов открывания и закрывания.

Как установить термопривод на теплицу

Установка термопривода на теплицу может показаться сложной задачей, но на самом деле это довольно простой процесс, который может быть выполнен вручную с минимальными инструментами. Существует несколько способов установки термопривода на теплицу, и выбор зависит от типа термопривода и конструкции теплицы.

На дверь

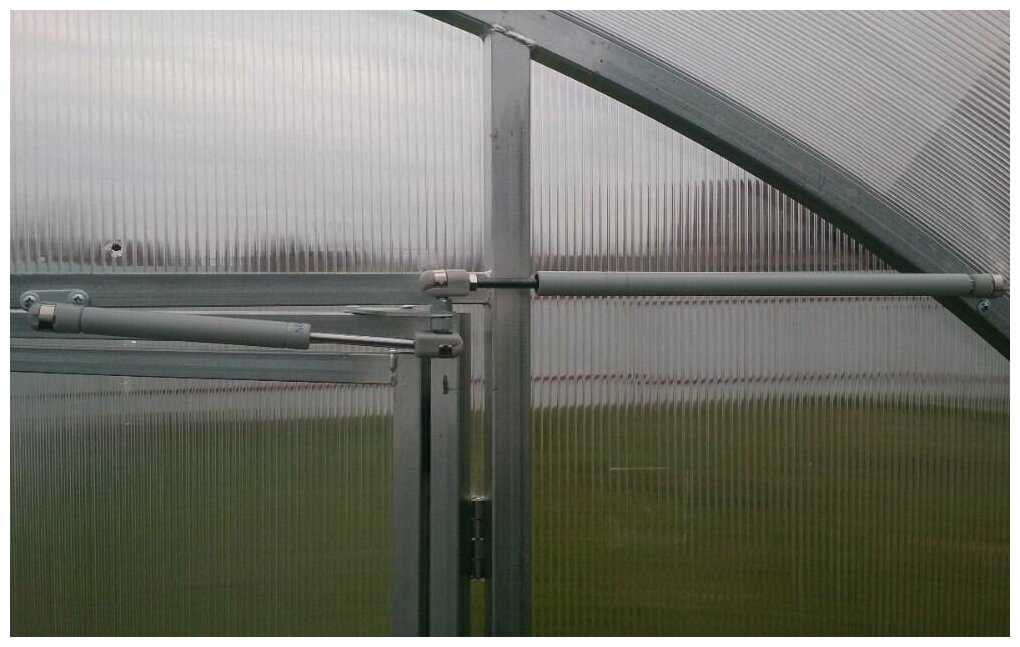

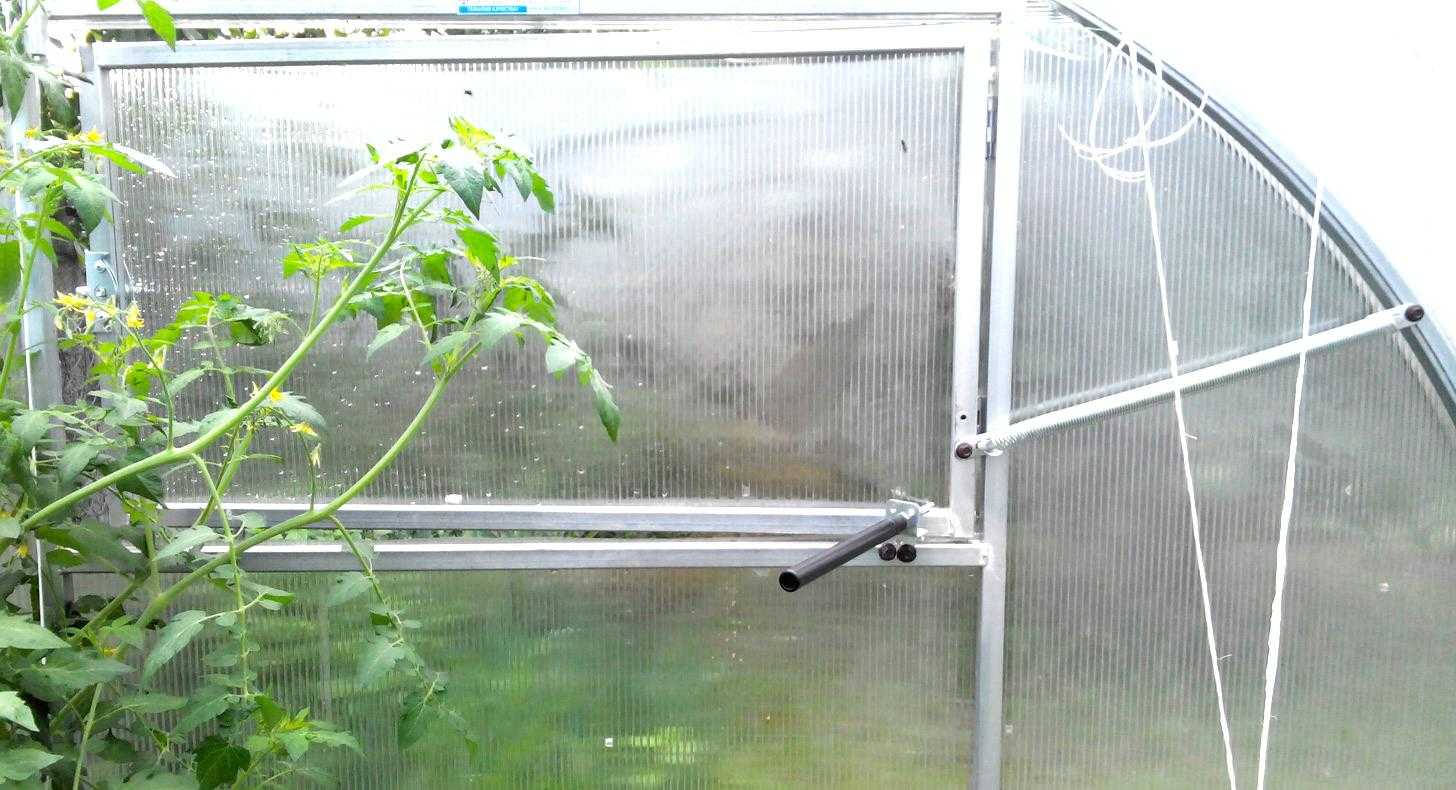

Установка термопривода на дверь теплицы может значительно упростить процесс проветривания, так как обеспечивает ее автоматическое открытие и закрытие в зависимости от температуры внутри теплицы. Вот общие инструкции по установке термопривода на дверь теплицы:

Определите место установки термопривода на двери теплицы. Обычно он устанавливается в верхней части. Откройте дверь и разместите проветриватель в нужном месте.

Прикрепите термопривод к двери, используя крепежные элементы, которые обычно идут в комплекте с термоприводом. Подключите электропитание, если проветриватель нуждается в нем и настройте чувствительность с помощью регулятора.

Проверьте работу термопривода, закрыв дверь теплицы и подняв температуру внутри до необходимого уровня. Дверь должна открыться автоматически.

ТОП-3 моделей термоприводов на дверь

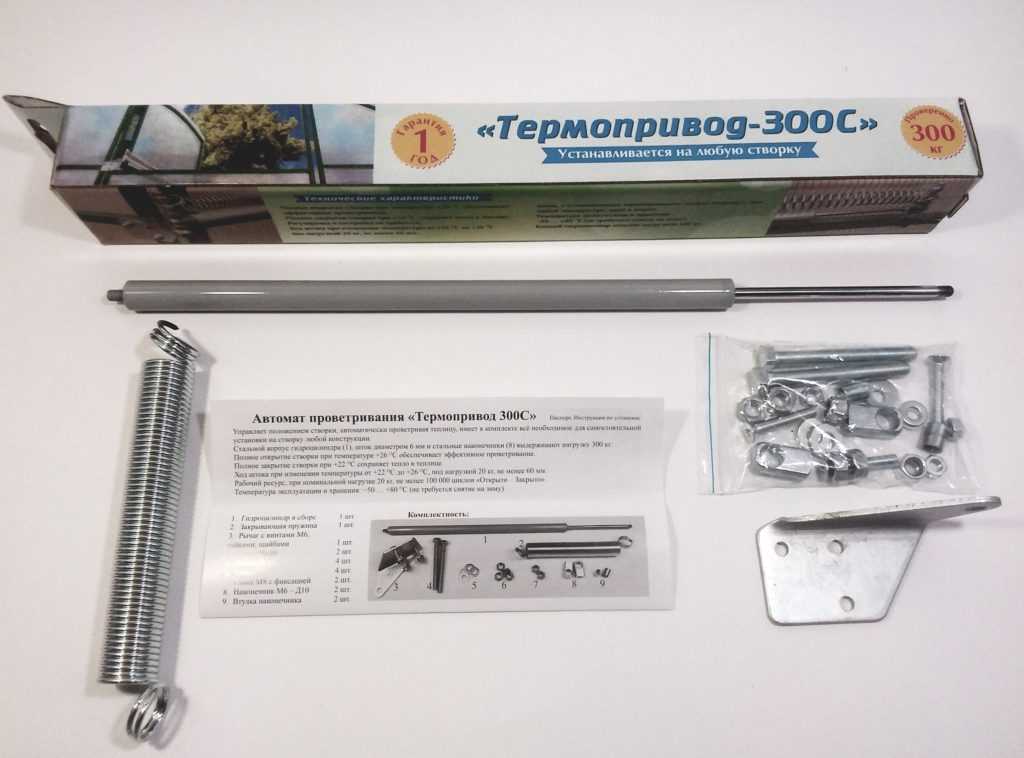

Термопривод 300 С – это автоматическое устройство, которое используется управления открыванием или закрыванием дверей. Эта модель оснащена стальными шарнирами и штоком, которые выдерживают нагрузку до 300 кг. Термопривод полностью открывает створку при температуре +26 градусов, что обеспечивает эффективное проветривание, а полное закрытие створки происходит при +20 градусов. Цена – 1300 р.

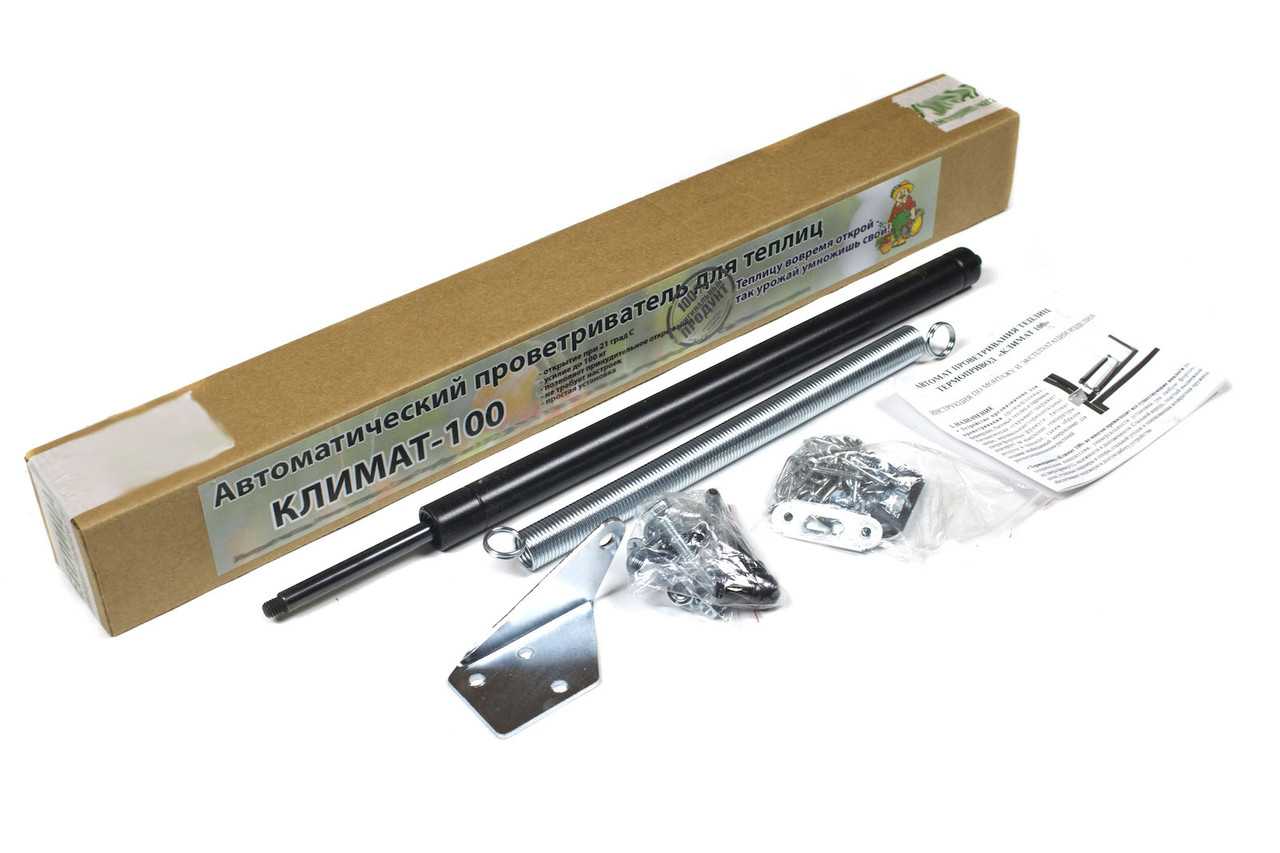

Климат 100 – это автоматический проветриватель для теплиц, который не нуждается в электричестве, полностью автономен и может использоваться с дверью весом до 100 кг. Когда температура воздуха в теплице поднимается выше +21 градусов, проветриватель начинает открывать теплицу, а при температуре +30 градусов дверь открывается полностью. Максимальный угол открытия створки составляет 90-100 градусов. Цена 1100 р.

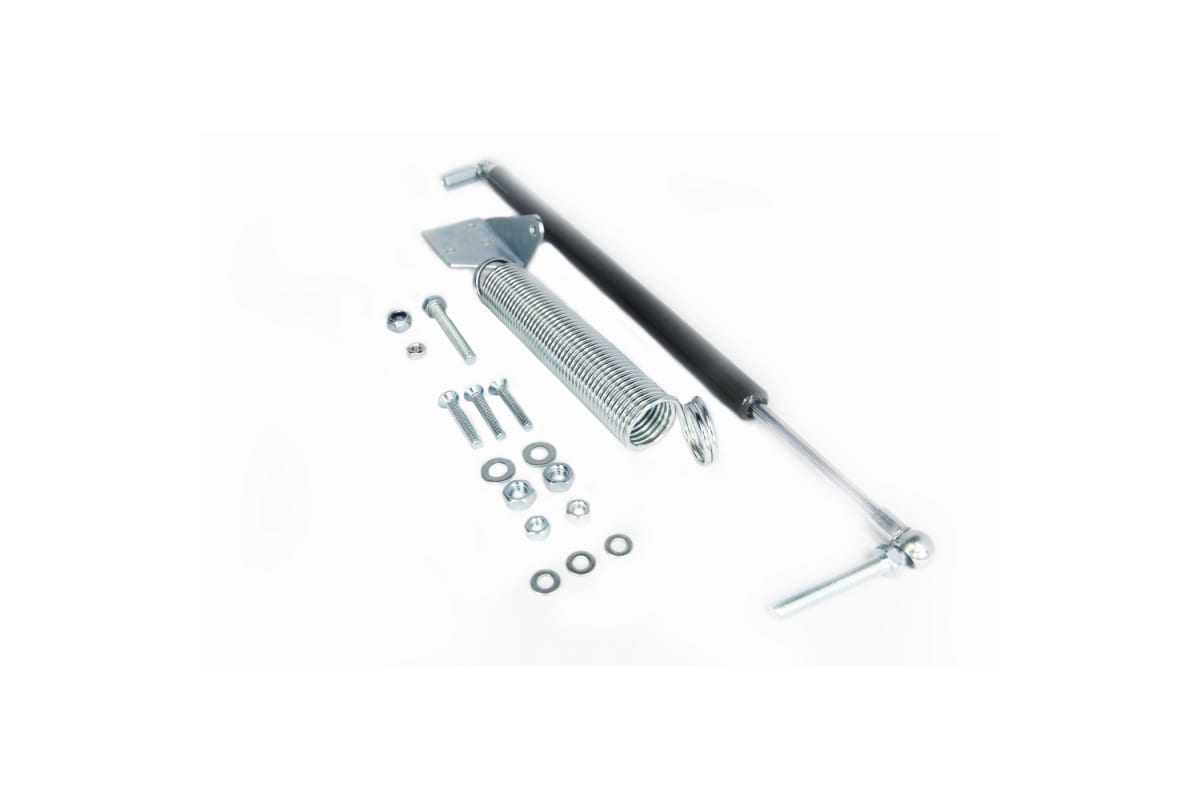

MP-У МастерПроф ТД.030142 служит для управления открытием и закрытием створки весом до 400 кг. Открывается при температуре +26°C и закрывается при +22°C, С его помощью дверь можно открыть в любое время, включая морозную погоду до -80°C. Цена 2200 р.

На форточку

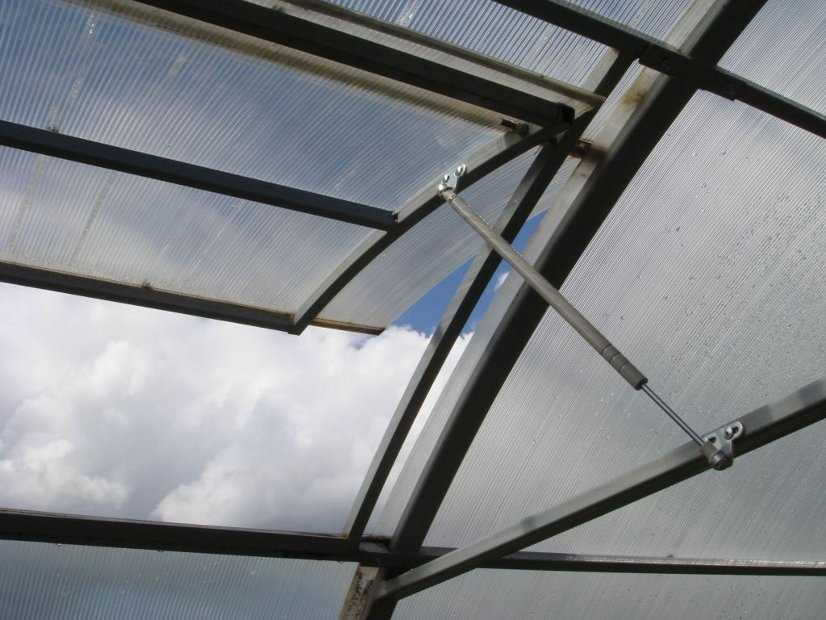

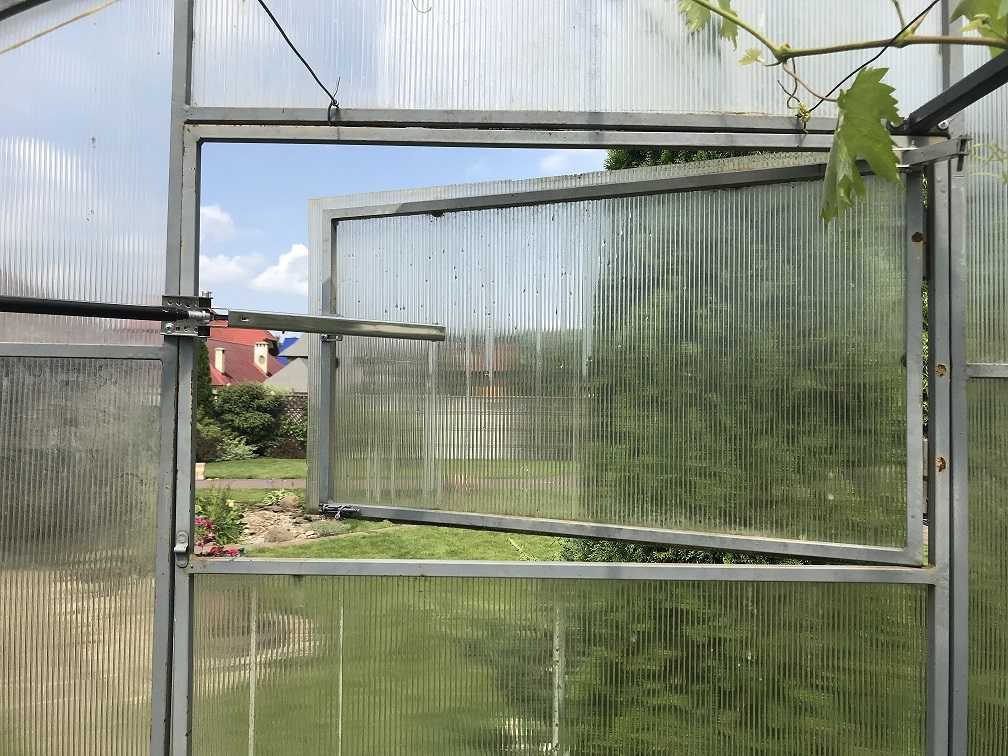

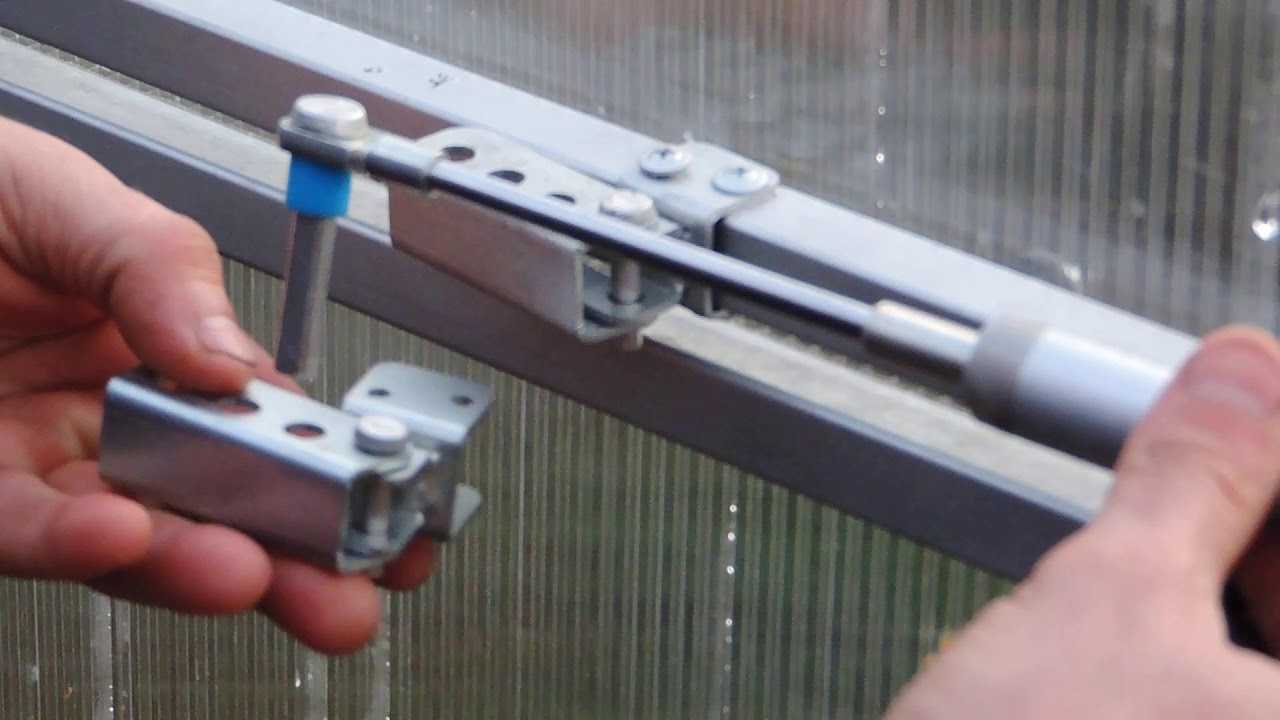

Установить термопривод на форточку еще проще, чем на дверь. Как правило, проветриватели на форточки бывают меньшего размера и снабжены специальными креплениями, которые позволяют устанавливать их на раму.

Вот пошаговая инструкция по установке термопривода на форточку:

Измерьте форточку и выберите подходящий размер термопривода. Подготовьте необходимые инструменты, например, отвертку, шуруповерт, крепежные элементы.

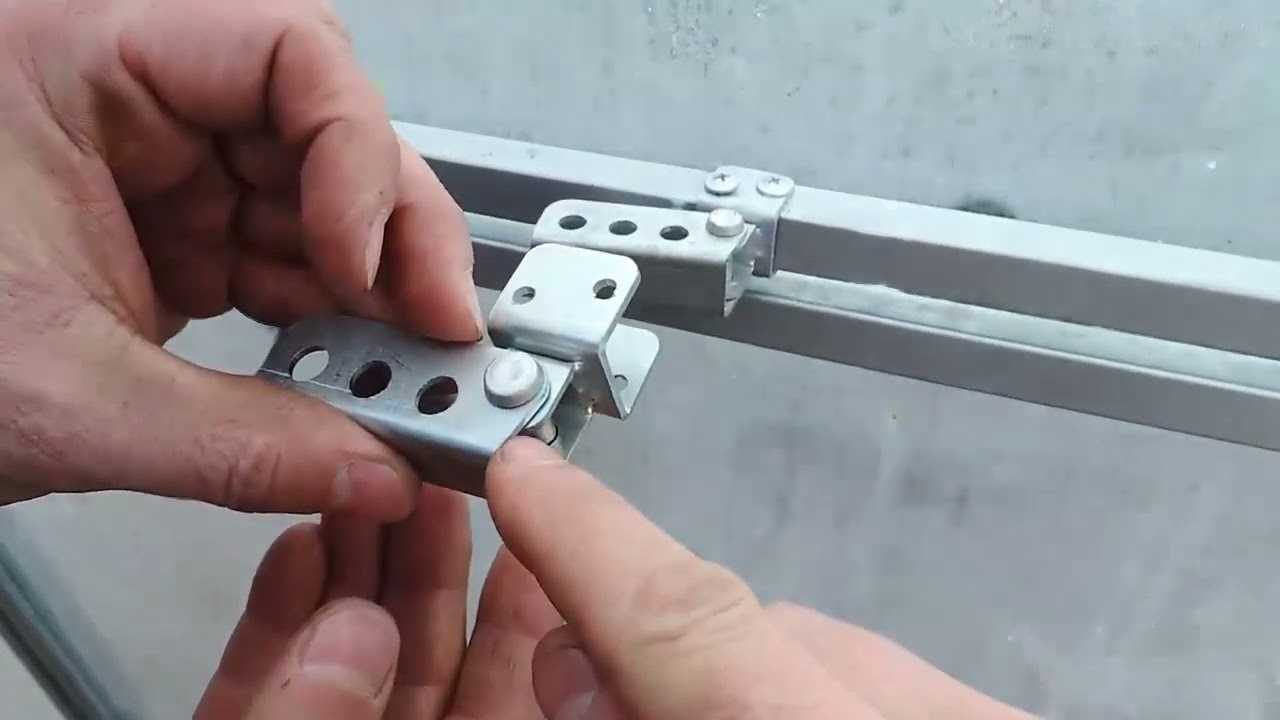

Установите крепления на раму форточки с помощью саморезов. Установите термопривод на крепления.

Подсоедините термопривод к источнику питания, если это необходимо. Проверьте работу термопривода. Он должен открывать форточку при повышении температуры и закрывать при ее понижении.

ТОП-3 моделей термоприводов на форточку

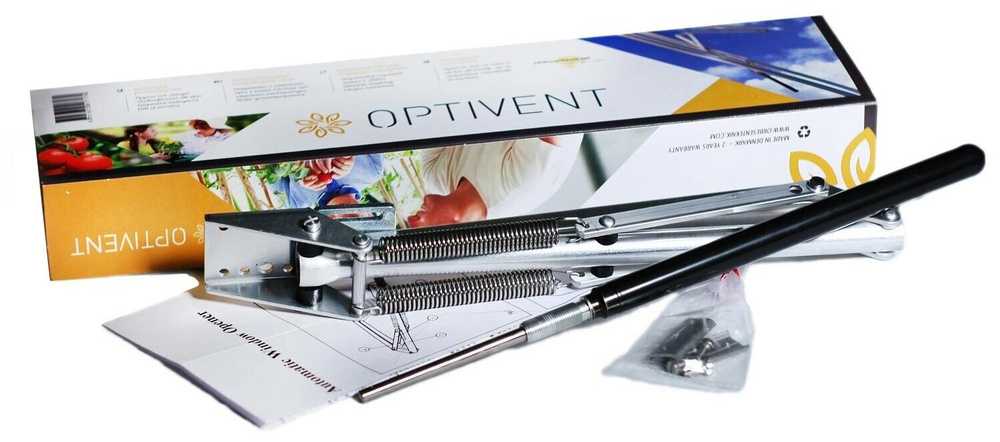

Optivent от J. Orbesen Teknik ApS предназначен для проветривания теплицы и способен работать в широком диапазоне температур от -10 до +50°C. Начальная температура, при которой автомат начинает открывать форточку, может быть регулирована в пределах от +17 до +25°C, а при температуре +30°C механизм полностью открывается. Максимальная высота подъема форточки составляет 45 см, вес 6,5 кг. Цена 3300 р.

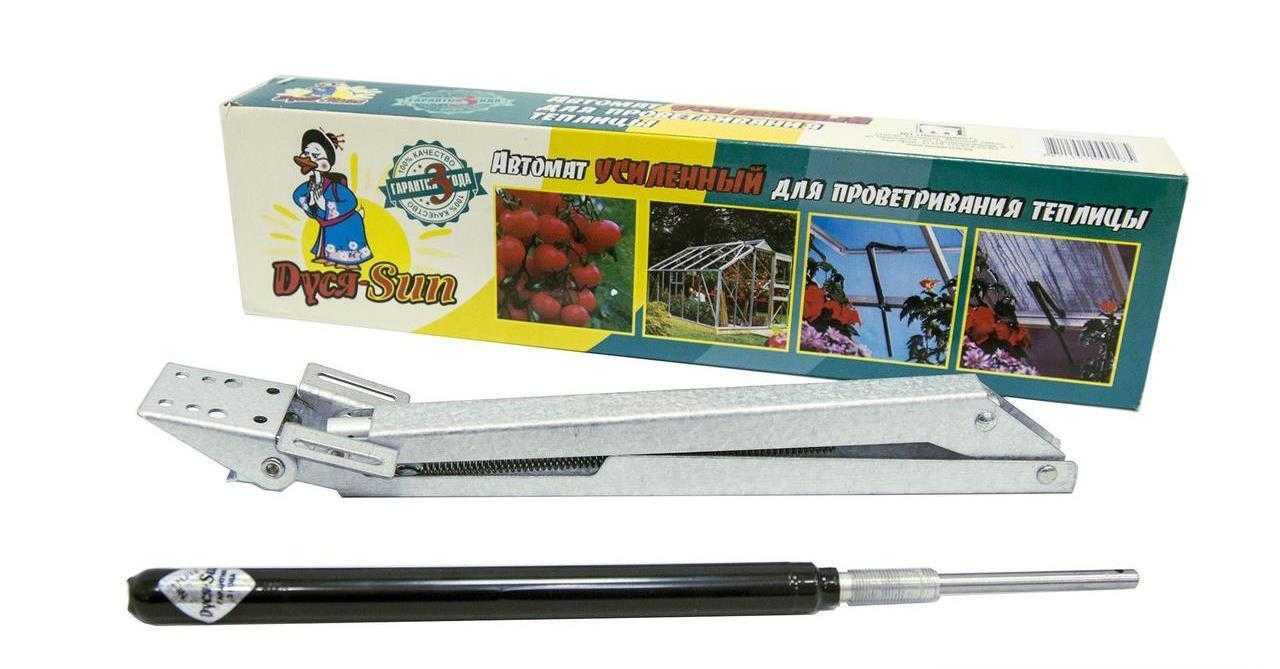

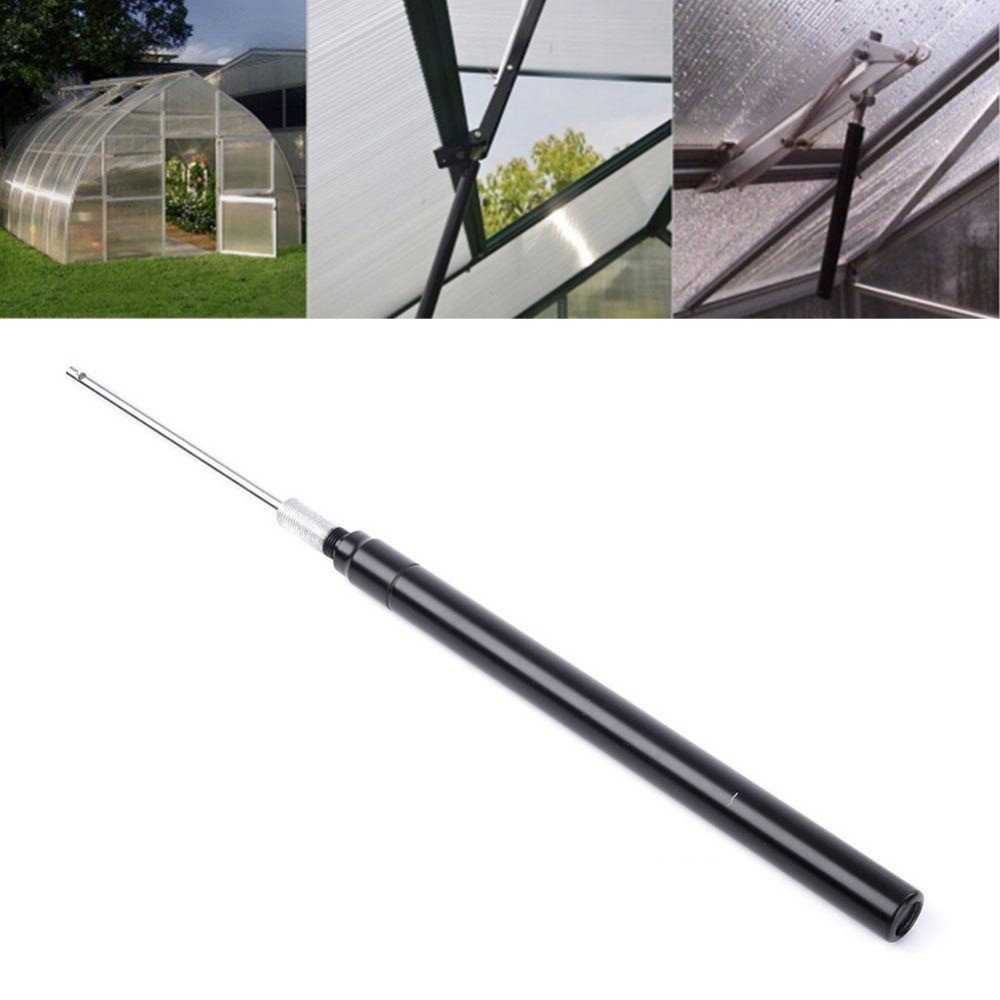

Автомат Дуся-Сан предназначен для проветривания теплицы и начинает работу при температуре от 15 до 25 градусов (значение можно настроить), выдерживая нагрузку не более 7 кг. Цена 2300 р.

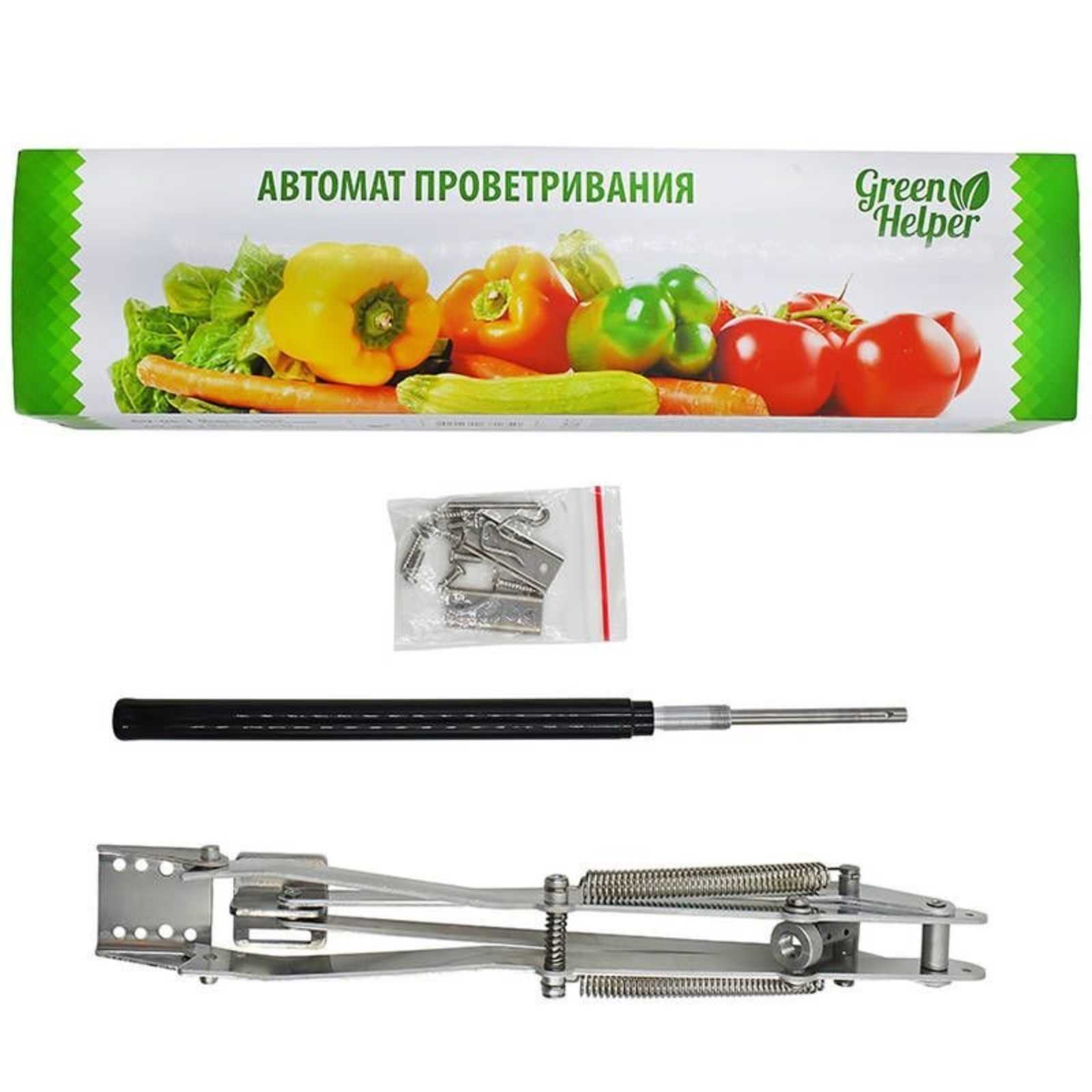

Green Helper GV-05-2 – это металлическое устройство для проветривания теплицы, оснащенное двумя возвратными пружинами, которые помогают регулировать температурный режим в теплице в зависимости от наружной температуры. Максимальный вес форточки, которую может удерживать устройство, составляет 8 кг. Температура открытия форточки может быть настроена в диапазоне от 15 до 25 градусов. Цена 2400 р.

Автоматическое открывание теплицы: принцип действия

Современное производство комплектующих для автоматизированных теплиц предлагает садоводам множество вариантов, различных по размерам, внешнему виду, эффективности и стоимости.

На сегодня, по принципу действия различается на:

1. Гидравлические установки. Такие открыватели работают на принципе увеличения давления в емкостях с жидкостями при воздействии высоких температур. Гидравлические системы являются наиболее безопасными. К их недостаткам относят задержку в закрытии фрамуг, которая может негативно отразиться на состоянии растений.
2. Электрические. Такие системы наиболее точные, просто устанавливаются и не занимают много места. Минус приспособлений – необходимость постоянного подключения к сети электропередачи. Если электрифицированная, чтобы исключить возможность остановки приборов, можно приобрести электрогенератор.

Автоматическое открывание теплицы: принцип действия

Быстрое развитие культур под пластиком сопровождалось изначально постепенным продвижением в фитосанитарных вопросах, совершенствованием растений, методами культивации и коммерциализацией. Однако до конца 1990-х годов этот бум не привел к улучшению структуры и климат-контроля теплиц, в основном из-за длительного периода времени, необходимого для ремонта сооружений и требуемых для этого тяжелых инвестиций.

В настоящее время на рынке существуют различные системы климат-контроля, которые позволяют просто контролировать степень открывания окон в зависимости от внутренней температуры, к мощному оборудованию предсказательной регуляции климата, которые контролируют множественные климатические параметры, влияющие на многие распределенные приводы По модулям холдинга. В некоторых случаях контроллеры позволяют оптимизировать ирригацию в соответствии с потреблением, одновременно управляя распределением воды и питательных веществ с растениями в зависимости от содержания воды в субстрате, веса растения или модели испарения.

Делаем автоматическое проветривание теплицы своими руками

Необходимость и важность вентиляции

Перед дачником, установившем на своем участке теплицу, стоит множество задач, разрешение которых необходимо для получения богатого урожая. Но часто ему приходится решать настоящие головоломки. Необходимо одновременно сохранить тепло, а также защитить растения от непогоды и наладить приток свежего воздуха для избавления от излишков влажности.

Речь идет об организации качественного проветривания. Для новичков в садоводстве не совсем ясна его роль. А между тем, без него не вырастить хорошего урожая. Даже существует угроза загубить его на корню из-за создания вредного микроклимата в теплице.

Причины для проветривания теплицы:

• Там, где нет доступа свежему воздуху, устанавливается режим повышенной влажности. Это чревато появлением болезнетворных микроорганизмов;
• Душная среда обитания по нраву не только бактериям. В ней с удовольствием размножаются разные вредители;
• Процесс фотосинтеза требует свежей атмосферы. В переувлажненной среде с высоким содержанием углекислого газа он невозможен;
• Растения любят тепло, а не жару. При постоянно высоких температурах, даже при обилии воды, они сгорают и погибают;
• Регулярное проветривание укрепляет иммунитет растений и закаляет их;
• То же самое можно сказать о рассаде, стоящей в теплице. Систематические воздушные ванны готовят ее к самостоятельной борьбе за жизнь на грунте;
• Без проветривания невозможен процесс опыления.

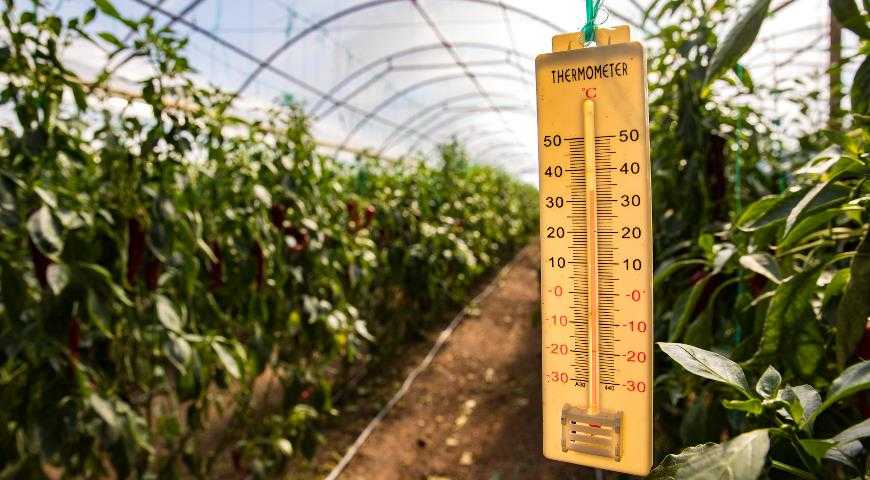

Жара больше +40°С и палящие лучи солнца наносят вред растениям. В этом случае излишек тепла не идет на пользу, а может погубить плоды трудов дачника. В закрытом помещении температура поднимается очень быстро. Если вентиляция организована правильно, то это обеспечит выравнивание микроклимата. Состояние растений придет в норму, что обеспечит хороший урожай.

Говоря о организации микроклимата, нужно вспомнить про одно правило: то, что подходит человеку, не годится растениям. Поэтому примитивно открытая форточка не поможет. Необходимо продумать эффективную систему вентиляции, особенно для поликарбонатных теплиц. Если в обычном парнике зеленые насаждения еще могут «подышать» через щели в конструкции, то в карбонатном (из-за качественной герметизации) они этого лишены.

Но любые излишки в больших количествах всегда приносят вред. Если не закрывать двери и окна на ночь, то насаждения начнут страдать от холода. А неожиданные заморозки могут погубить весь урожай.

Для поддержания правильной циркуляции воздуха необходимо постоянно находится на участке и следить за погодой, чтобы иметь возможность вовремя отрыть или прикрыть теплицу для проветривания. Это не всегда удобно, особенно для человека, у которого есть основная работа.

Но в век технического прогресса непростые ситуации легко разрешимы. Все хлопоты с проветриванием возьмет на себя одно приспособление. Как только оно приобретено, в дальнейшем установить термопривод в парник уже не составит труда. Смонтировать устройство можно на дверь теплицы, а также на встроенные форточки. Теперь забота о поддержании нужного микроклимата ложится на него.

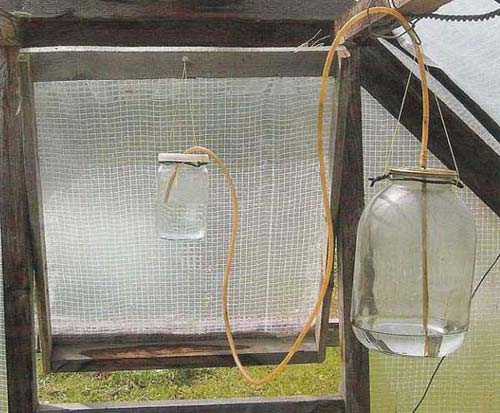

Устройство для автоматического открывания форточки в теплице своими руками

Наиболее простым и безопасным решением для изготовления своими руками будет сборка гидравлического привода. Для того, чтобы сделать толкатель нам понадобятся два деревянных бруска, грузик, две пластмассовые бутылки разной емкостью, гибкая трубка и несколько металлических патрубков.

Изготавливается устройство следующим образом:

1. Положите один брусок на второй и сбейте их между собой с одного конца.
2. Нижний брусок зафиксируйте с каркасом теплицы, верхний прикрепите к подвижной плоскости форточки.
3. К бруску со стороны форточки прикрепите грузик с достаточным для поддержания окна в закрытом состоянии весом (1,5-3 кг).
4. Закрепите между брусками пустую бутылку емкостью в 0,5 л.
5. Под потолок теплицы подвесьте большую бутылку на 5 л с крышкой и налейте в нее воду. Для большей эффективности гидроцилиндр можно выкрасить в черный цвет или обмотать черной пленкой.
6. Соедините емкости при помощи железных патрубков и гибкой трубки.
7. Проверьте герметичность емкостей (при необходимости, места стыков емкостей с трубками обработайте герметиком).

Принцип действия механизма следующий: когда солнечные лучи нагревают боковой цилиндр (под потолком теплицы), давление в нем возрастет, и горячий воздух перемещается в маленькую бутылку, которая расширяется и выталкивает рычаг. Это приводит механизм в действие, и форточка открывается. При понижении температуры (например, с приближением ночи) давление в емкостях выравнивается и происходит закрывание форточки. Такая дачная открывалка прослужит не один сезон. При этом, стоимость системы будет минимальной.

Как работает термопривод

Термопривод для теплицы — нехитрое, но весьма полезное приспособление. Он «умеет» автоматически открывать тепличные двери, оконца, форточки, створки именно тогда, когда это требуется.

Существуют три вида термоприводов:

— весьма простой и доступный. Ему даже не нужно электропитание для успешной работы.

Гидравлический термопривод заправлен специальной жидкостью — циклогексанолом (гексалином). Эта жидкость очень чувствительно реагирует на повышение температуры. Поэтому, когда в теплице наступают духота и мини-засуха (22-23 ºC в данном случае), жидкость начинает расширяться, толкая специальный шток. Вуаля, фрамуги теплицы открываются, впуская внутрь живительный воздух. Как только температура внутри снизится, произойдёт «отток» гексалина и теплица, соответственно, закроется.

— такой термопривод для парника сделан из компонентов, металл которых имеет различные коэффициенты линейного расширения. Если становится жарко — металл расширяется, открывая оконца. Как только температура спадает — происходит сужение и теплица вновь надёжно закрыта. Дешёвый и сердитый способ, однако такое устройство несколько маломощно и подойдёт для теплиц/парников с лёгкими створками.

— самый дорогой и «навороченный» вариант автономного проветривания. Включает в себя программируемые температурные режимы, переход на летнее/зимнее время, составление температурного расписания на месяцы вперёд (до одного года), вентиляторы и т.д. Данное решение довольно затратное с финансовой точки зрения. Кроме того потребуется бесперебойное электроснабжение, а также (желательно) аварийный генератор или даже солнечная панель, на случай внепланового отключения света.

Вариант Гамма: термопривод для теплицы своими руками по белорусскому рецепту ↑

Этот автомат придумали в Минске. В отличие от рассмотренных выше вариантов он предназначен не для боковой фрамуги, а для подъемной рамы на крыше теплицы.

Делаем термопривод для теплицы своими руками

Для изготовления этого несложного автоматического устройства нам понадобятся хорошее настроение, четыре часа свободного времени и следующие детали:

• газовая пружина от автомобиля (газлифт);
• стальная труба ДУ-32 (d 30-50мм) по высоте соответствующая вашей теплице (с внутренней резьбой с обеих сторон);
• штуцер 1-25 (для вклеивания газлифта);
• муфта (для крепления крана);
• шаровый кран (1/2) и сгон (1/2) (для заправки маслом, регулировки и крепления системы  к верхней раме).

Кроме этого, будут необходимы – суровая нить, эпоксидная смола, наждак, ФУМ-лента, 1,6 литра автомасла А8 и рабочие инструменты.

Пошаговая инструкция по изготовлению термопривода:

1. обрезаем дно газлифта, в поршне высверливаем отверстия (d 1-2 мм), для исключения выпадения штока, края корпуса надежно загибаем;
2. все детали на совесть зачищаем наждаком, затем накручиваем на газлифт суровую нить, предварительно пропитанную эпоксидкой и плотно насаживаем (т.е. набиваем) на него штуцер;
3. ждем застывания смолы;
4. штуцер с газлифтом уплотняем ФУМ-лентой и вкручиваем в трубу, с другой стороны трубы устанавливаем кран со сгоном;
5. заливаем внутрь устройства охлажденное масло (это нужно делать в прохладное время), закрываем кран, сверху крепим его к поднимаемой раме, а внизу – к специальной опоре (подойдет устойчивая крестовина из бруса или  металла).

Принцип работы: при нагревании масла давление в трубе увеличиваться и поршень газлифта откроет подъемную раму на крыше. При понижении температуры рама закроется. Этот термопривод для теплицы будет работать у вас долго и надежно.

Автоматика позволит сэкономить уйму времени для более приятных занятий!

«Люди забыли эту истину, — сказал Лис. — Но ты не должен ее забывать. Мы всегда будем в ответе за тех, кого приручили. И ты отвечаешь за свою розу…» Антуан де Сент-Экзюпери.

Устройство

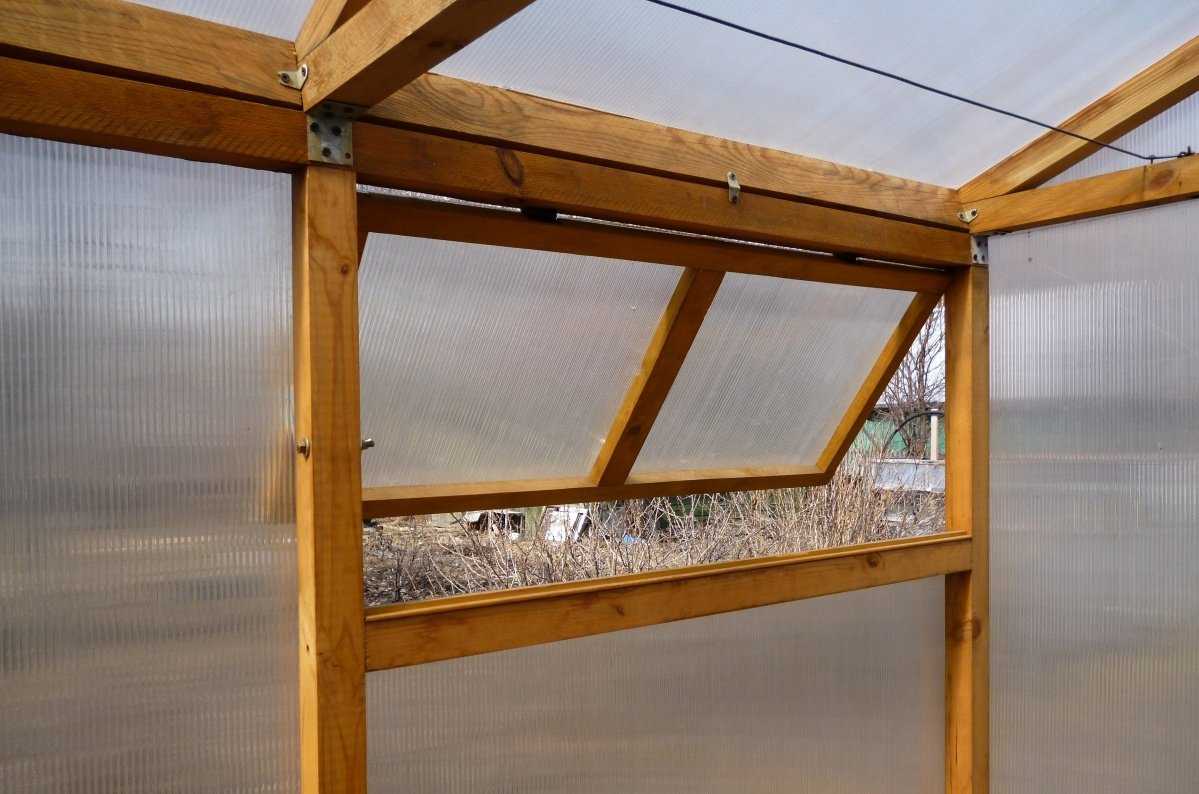

Устройство форточек в теплицах может отличаться по размерам, месту расположения и механизму открытия. Последняя характеристика является наиболее значимой. Для организации хорошей циркуляции воздуха возможно использование естественного или принудительного типа вентиляции.

В пленочной или стеклянной теплице, сделанной самостоятельно, обычно используют самый простой и дешевый способ оснащения теплицы правильным микроклиматом – естественное проветривание. Вентиляция естественным путем подразумевает обеспечение воздухообмена за счет открытых дверей, окон, форточек. Перегретый и влажный воздух теплицы постепенно сменяется уличным, более свежим.

Такое проветривание в достаточной мере обеспечит хорошие условия в небольшом парнике, но требует обязательного контроля со стороны человека. Однако для теплиц большого размера такой вентиляции будет недостаточно.

Для крупных теплиц предусмотрена принудительная вентиляция. Такое проветривание оснащено вентилятором. Вверху сооружения устанавливается вытяжной вентилятор, мощность которого должна быть достаточной для эффективного устранения жаркого воздуха. Устройства для притока воздуха устанавливают на стенах, учитывая расположение растений. Попадание прямого потока более холодных воздушных масс может им навредить. Данное устройство проветривания чаще всего используется в дополнение к естественной вентиляции и не исключает управление человеком.

Полное отсутствие ручной настройки микроклимата в теплице сможет обеспечить автоматическая система проветривания.

Делаем автомат гидравлический

Вся конструкция достаточно проста в изготовлении и вы все сможете сделать полностью своими руками. Тогда и цена конструкции будет низкой. Далее будет предложена инструкция для выполнения этой работы.

Принцип работы

Здесь все делается по физическим свойствам материала.

Все достаточно просто:

• При нагреве пластиковая емкость будет прогревать жидкость внутри и воздух тоже. Всем известно, что при нагреве эти компоненты расширяются;
• При нагревании внутри жидкость создает давление, при этом она увеличивается и просто перетекает в другую емкость;
• Две емкости соединяются между собой через блок. Жидкость поступая в другую емкость будет увеличивать ее вес;
• Через тетиву у нас будет соединение с форточкой и она станет открываться;
• При охлаждении воздуха, а в последствии и жидкости все будет происходить уже в обратном направлении.

Что понадобится

Цена такой конструкции довольно низкая, вы все сможете найти дома и на это не надо будет тратится.

• Пригодится любая тара металлическая. По объему она должна быть порядка четырех литров;
• Понадобится пробка, которая должна герметично закрывать емкость. Можно использовать простой пенопласт. Также можно применить и не нужный кусок резины;
• Для перелива воды нам понадобится трубка. Они могут быт сделаны и из пластика и из металла. Подойдет практически любая, главное, чтобы не было дырок. На конец трубки одевается резиновый шланг, самое главное, он не должен доставать до дна тары. Трубку следует подсоединить к емкости герметично. Можно даже припаять. Если есть желание, тогда можно это сделать и герметиком.

Процесс изготовления

Теперь давайте процесс изготовления проделаем вместе и посмотрим на каждый этап выполнения работы.

• Берем подготовленную емкость и крепим к ней трубку. Стык делаем герметичным;
• В эту емкость набираем жидкость порядка 40-ка процентов. Можно залить не только воду, но и тосол. Он не будет испаряться;
• Все это плотно закрываем и крепим на верхней часть теплицы. Емкость должна жестко держаться;
• Теперь берем тару более меньшего размера. Делаем отверстие в пробке и туда помещаем шланг. Соединение должно быть тоже герметичным;
• Теперь добавляем жидкость, ее уровень должен быть выше отверстия в трубке от нижнего края, примерно на один см;
• Теперь берем мягкую резиновую трубку и соединяем обе емкости, шов должен быть полностью герметичным.

Как сделать небольшой гидравлический автомат?

Необходимость в автоматическом открывателе

Бренды и модели термоприводов

Инструкция по изготовлению пневмоприводного аппарата проветривания теплицы

Инструкция по изготовлению

Это устройство, которое обеспечит автопроветривание теплицы, сделать немного сложнее, но принцип его работы практически такой же, как и у предыдущего варианта. Только в качестве давления используется не вода, а воздух.При помощи резинового шланга соединяются две емкости:

• Одна из них – большая металлическая канистра с воздухом.
• А вторая – обычная пустая банка.

Действие этого устройства, обеспечивающего автоматическое проветривание для теплицы, заключается в следующем:

• При нагревании железной канистры солнцем, воздух в ней начинает расширяться и попадает через специальный резиновый шланг в баночку малой емкости.
• Другой конец шланга, который находится в малой банке, подсоединяется к шарику, который под воздействием поступившего воздуха начинает надуваться.
• После этого поршень начинает идти вверх и приводит в действие коромысло.
• Наклоняясь в противоположную от форточки(см.Форточка для теплицы) сторону, коромысло тем самым открывает ее.

Когда температура воздуха спадает, то все возвращается на свои места и окошко в парник закрывается.

Автомат проветривания для теплиц с использованием специальной доски и металла

Доска и металл для конструкции

Это еще одно устройство, которое можно спокойно сделать своими руками с использованием подручных средств. Для этого необходимо использовать строганая доска, а также полосы металла.

Для того, чтобы соорудить такой аппарат, нужно проделать следующие действия:

• Во-первых, необходимо прикрепить оба элемента (металлическая полоса и доска) к полу теплицы.
• Во-вторых, нужно вставить деревянный брус между ними примерно посередине их длины. Далее необходимо крепко скрепить брус со всем сооружением в целом.
• В-третьих, надо скрепить металлическую полосу с форточкой при помощи специального шарнира.

Детально посмотреть, как следует изготавливать данную конструкцию, можно при помощи следующего видео

Автоматы для проветривания теплиц с использованием клапанов

Механизм с клапаном

Это еще один очень простой аппарат, который можно сделать не только своими руками, но и с использованием подручных ненужных вещей.Все, что необходимо для изготовления подобного устройства – это небольшой кусок старой трубы, а также прочный клапан:

После того, как необходимый кусок трубы уже отрезан, в него помещается клапан из очень прочного материала. На этом процесс изготовления устройства по проветриванию парника заканчивается.

• Как правило, используют несколько таких устройств, чтобы температура внутри конструкции была равномерной.
• Принцип работы аппарата очень простой. Когда внутренняя температура начинает превышать нормальный для устройства уровень, то он открывает сначала верхний клапан, а потом и нижний.
• Этот процесс позволяет парнику избавиться от жаркого воздуха внутри и проветрить все помещение. Когда это произошло, то клапаны закрываются, и воздух внутри сооружения вновь начинает нагреваться.
• Процесс изобретения собственного аппарата для проветривания теплицы не является очень сложным.

Как видно из описаний устройств, для их изготовления отлично могут подойти обычные подручные средства, которые можно было бы со спокойной душой выбросить.

Что такое термопривод?

Термопривод тепличный – небольшое устройство, которое позволяет автоматически закрывать и открывать двери, фрамуги, форточки при достижении определенного уровня температуры воздуха. Человеку не придется контролировать данный процесс после установки этого простого механизма. Кстати, работает прибор «сам по себе» – вам не нужно ни проводить электричество в теплицу, ни приобретать батарейки. Проще говоря, термопривод тепличный – это автоматический проветриватель.

Термопривод – система автоматизации теплицы — способная открывать как потолочную форточку (идеальную для проветривания), так и распашное окно и дверь в теплицу

Как же он работает? Все просто: при температуре воздуха более +23 градусов жидкость, которая обладает способностью плавиться (циклогексанол), начинает расширяться, заполнять собой специальную камеру, тем самым двигая шток, который и заставляет открываться дверь или форточку. Если же температура воздуха снижается, эта же самая жидкость начинает уменьшаться в объемах, сжимаясь и втягивая шток обратно. Соответственно, створка также закрывается следом.

Термопривод для автоматического открывания форточек

Основные преимущества термопривода.

1. Надежность – на протяжении всего гарантийного срока службы термопривод точно не подведет садовода.
2. Гарантийный срок составляет 10 лет постоянной работы, однако на деле он не ограничен.
3. Устройство не требует каких-либо дополнительных регулировок.
4. В комплектацию входят все необходимые элементы крепежей и непосредственно сам термопривод.
5. Термопривод легко и быстро устанавливается. Справится с этой задачей любой.
6. Термопривод может закрывать/открывать не только дверцы и форточки, но также поднимаемую раму на потолке или распахивающееся окно.

Таблица. Комплект поставки тепличного термопривода.

Деталь	Количество/описание
Термопривод	1 шт.
Доводчик (газовая пружина)	Не позволяет дверям хлопать и резко закрываться, 1 шт.
Кронштейн	При помощи него крепится устройство, 2 шт. Также необходим кронштейн и для возможности открывания створки, 1 шт.
Фиксирующие элементы или фиксаторы	4 шт.
Саморезы 4,2х16	6 шт.

Схема устройства термопривода для теплиц

Отметим, что в комплектацию механизма ходят все необходимые детали для открывания и закрывания любой створки.

Автоматическое проветривание теплицы

Технические особенности термопривода следующие:

• длина самого устройства между опорами легко меняется от 44 до 33 см;
• штоковый ход – до 10 см;
• усилие номинальное, которого достаточно для открывания и закрывания любой створки, составляет 10 кгс;
• гидроцилиндр, входящий в состав термопривода, способен выдержать давление на шток до 200 кг – благодаря этому устройство является очень прочным и не позволяет двери или окну закрыться даже при сильных порывах ветра;
• температура использования колеблется от -40 до +60 градусов;
• температура, когда начинается закрывание двери, составляет +22 градуса;
• температура, когда начинается активное открывание двери, равна + 24 градусам.

Термопривод Vent — цепочка от ветряных нагрузок

Общие правила по устройству

Форточки в теплице – необходимое условие для создания правильного микроклимата в помещении, они помогают регулировать температуру и влажность воздуха, что является залогом хорошего урожая. Грамотное проветривание поможет избежать инфицирования теплицы, многократно сократит возможность появления вредных насекомых и микроорганизмов.

Посмотрите инструкцию с пояснениями, как делается установка форточки в теплице из поликарбоната, на видео поэтапный процесс изготовления и монтажа конструкции.

Сколько делать

При организации вентиляции теплицы, встает вопрос: сколько делать форточек? Здесь обратимся к советам специалистов, которые рекомендуют на каждые 2 м/п устанавливать 1 фрамугу размером 900*600 мм, так, если строение 3 м, то лучше сделать 2 штуки, равно как и на 4-метровую постройку. Принято считать, что общая площадь открывающихся проемов должна составлять не менее 20-25% от общей площади теплицы, что достаточно для полноценного проветривания помещения.

Термопривод для теплицы своими руками: ТОП-5 видов и инструкции

Изготовление своими руками

Как изготовить устройство для проветривания теплиц своими руками? Для самостоятельного изготовления самым простым и эффективным вариантом термопривода для теплиц является гидравлический.

На его сборку понадобятся:

• 2 стеклянных банки (3 л и 800 г);
• латунная или медная трубка длиной 30 см и диаметром 5-7 мм;
• пластиковая трубка от медицинской капельницы длиной 1 м;
• отрезок дреревянного бруса длиной, равной ширине открывающейся фрамуги. Сечение бруска подбирается с учетом веса форточки, т. к. он пойдет на изготовление противовеса;
• металлическая жесткая проволока;
• герметик;
• две крышки для банок: полиэтиленовая и металлическая;
• гвозди 100 мм — 2 шт.

Последовательность сборки будет такой:

• в трехлитровую банку наливается 800 гр.;
• банка с помощью закаточной машинки наглухо герметизируется металлической крышкой;
• в крышке пробивается или высверливается отверстие, в которое вставляется латунная трубка. Опускать трубку нужно до тех пор, пока до дна не останется 2-3 мм;
• стык трубки и крышки заделывается герметиком;
• на металическую трубку насаживается один конец трубки пластиковой.

Далее работают с банкой в 800 гр, только ее оставляют пустой, закрывают полиэтиленовой крышкой и вставляют пластиковую трубку вторым концом. От среза трубки до дна банке тоже оставляют 2-3 мм.

Завершающим этапом размещают банки по рабочим местам. Для этого трехлитровую с помощью гвоздя и металлической проволоки подвешивают рядом с вращающейся форточкой так, чтобы при любом положении форточки до нее хватало длины пластиковой трубки.

Маленькую банку тоже на гвозде и проволоке закрепляют на верхней части рамы вращающейся горизонтально форточки. Чтобы уравновесить массу банки, с уличной стороны форточки на нижнюю часть ее рамы прибивается брусок-противовес.

Теперь если в теплице повысится температура, то нагретый в большой банке воздух начнет выдавливать воду по пластиковой трубке в банку малую. По мере того, как в маленькую банку будет набираться вода, из-за увеличившегося веса верхней части форточки та начнет проворачиваться вокруг своей оси, т. е. начнет открываться.

По мере охлаждения воздуха в помещении теплицы, станет остывать и сжиматься воздух в трехлитровой банке. Получившееся разряжение втянет воду обратно из маленькой банки. Последняя потеряет в весе и рама форточки под весом противовеса опустится в положение «закрыто».

Не самая хитрая конструкция гидравлического термопривода позволяет самостоятельно собрать устройство, серьезно облегчающее уход за теплицей. С его помощью полностью отпадает необходимость в контроле за температурой воздуха в парнике.

Виды и принцип действия автоматического проветривания теплиц
