Дымогенератор в домашних условиях своими руками

Простое устройство из старого холодильника

Для создания простого дымогенератора для холодного копчения из старого холодильника потребуются лишь несколько деталей. В качестве корпуса можно использовать верхнюю часть холодильника без двери, а в качестве генератора дыма — кирпичи и дрова. Для создания дыма необходимо поджечь кирпичи, затем на них уложить дрова, которые будут долго и равномерно гореть, образуя необходимый дым. Полученный дым проникает в холодильник и позволяет коптить продукты.

Холодильник можно использовать не только для копчения, но и для сушки продуктов, например, рыбы или мяса. Для этого необходимо создать отверстие в верхней части холодильника, чтобы через него мог выходить дым. После создания отверстия необходимо закрыть его с помощью металлической крышки с отверстием для термометра.

Кроме того, в холодильнике можно создать несколько полок, на которых будут располагаться продукты. Для этого необходимо установить деревянные бруски внутри холодильника. Полки можно сделать из металлической сетки, которая пропускает дым.

Этот метод создания дымогенератора является одним из самых простых и доступных, и может быть использован любым человеком, у которого есть старый холодильник. Однако, следует помнить, что при использовании открытого огня необходимо быть предельно осторожным и соблюдать все меры безопасности.

Схема прибора из металлического ведра

Создание дымогенератора из металлического ведра является еще одним простым способом для холодного копчения. Для изготовления такого устройства потребуются:

• Металлическое ведро;
• Древесный уголь или щепа;
• Кирпичи или камни;
• Трубка для выхода дыма.

Схема устройства довольно проста. Сначала нужно установить внизу ведра решетку из кирпичей или камней. На решетку укладываются древесный уголь или щепа, которые будут сжигаться, образуя дым. Для получения дыма также можно использовать сухие листья или траву.

Далее, на вершину ведра устанавливается трубка для выхода дыма, которая должна иметь достаточную высоту, чтобы дым мог свободно выходить и не затруднять процесс копчения.

Чтобы управлять температурой внутри ведра, можно добавить дополнительную решетку, которая будет разделять ведро на две части. В одной из частей располагается дымогенератор, а в другой — продукты для копчения.

Важно помнить, что для изготовления дымогенератора из металлического ведра необходимо использовать только негорючие материалы, а также соблюдать все меры безопасности при работе с открытым огнем

Таким образом, дымогенератор из металлического ведра является простым и доступным вариантом для холодного копчения продуктов, который может быть создан своими руками в домашних условиях.

Чертежи для дымогенератора из кастрюли

Для изготовления дымогенератора из кастрюли потребуются следующие материалы:

• Металлическая кастрюля;
• Металлический крышка к кастрюле;
• Листовая сталь или металлический уголок;
• Труба для выхода дыма;
• Шурупы;
• Дрель с дисковой пилой.

Чертеж для дымогенератора из кастрюли состоит из следующих этапов:

1. Измерьте диаметр кастрюли и вырежьте круг из листовой стали или металлического уголка, который будет служить основанием для дымогенератора.
2. Поставьте кастрюлю на основание и установите трубу для выхода дыма в крышке кастрюли. Обрежьте трубу так, чтобы она достигала крышки кастрюли и оставила достаточное расстояние до верхней части крышки.
3. Вырежьте отверстие в основании дымогенератора для установки топки. Отверстие должно быть достаточного размера, чтобы в него можно было поместить топку и в тоже время обеспечить достаточную поддуваемость к топке.
4. Установите топку в отверстие основания дымогенератора. Топка должна быть устойчиво закреплена в отверстии, чтобы она не двигалась в процессе копчения.
5. Соедините основание дымогенератора и крышку кастрюли с помощью шурупов и дисковой пилы. Убедитесь, что все соединения прочные и надежные.
6. В дымогенераторе должны быть отверстия для подачи воздуха в топку. Число и размеры отверстий зависят от размеров кастрюли и топки.
7. Дымогенератор из кастрюли готов к использованию. Для копчения продуктов необходимо зажечь топку и покрыть крышку кастрюли.

Таким образом, чертеж для дымогенератора из кастрюли является простым и доступным способом для создания дымогенератора своими руками в домашних условиях.

Варианты копчения пищи

Основных способов копчения известно два — холодный и горячий. Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с дымогенератором.

Как сделать дымогенератор для холодного копчения своими руками: дополнительные элементы

В простых устройствах продукты тления щепы накапливаются на дне. Такие дымогенераторы нуждаются в регулярных профилактических очистках. Для того чтобы избежать этого, можно усовершенствовать конструкцию, оснастив ее зольником – резервуаром, в котором собираются продукты сгорания древесины.

Зольник располагается ниже уровня дна дымогенератора. Для его изготовления потребуется подготовить металлическую трубу, диаметр которой должен быть выше показателя сечения корпуса прибора. Фото помогут понять все нюансы устройства дымогенераторов для холодного копчения. Своими руками собрать зольник несложно. Для этого нужно четко придерживаться инструкции.

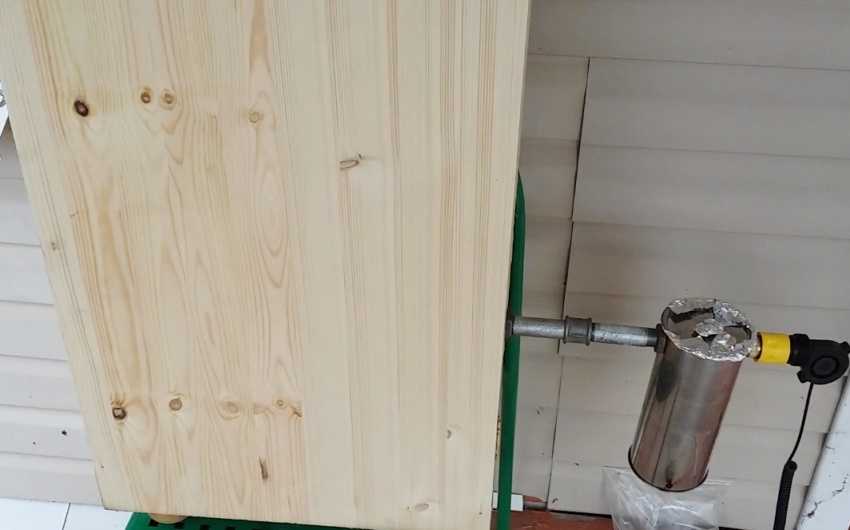

Самодельный дымогенератор собирают и присоединяют его к коптильной камере

В первую очередь необходимо приварить к корпусу металлическую полосу (по периметру). Ее толщина не должна быть слишком большой. К трубе, которая является телом зольника, нужно с помощью сварочного оборудования присоединить металлическое днище. На конечном этапе сборки корпус дымогенератора вставляется в зольник.

Такое устройство способно прослужить довольно долго. Оно не нуждается в постоянном удалении продуктов сгорания из корпуса. В случае необходимости можно купить готовый прибор, оснащенный этой емкостью. Цена дымогенератора колеблется в пределах от 4 до 12 тыс. руб. в зависимости от его конструктивных особенностей.

Еще один важный момент, на котором потребуется заострить внимание при изготовлении дымогенератора, – накопление конденсата. Во время холодного копчения происходит реакция, в результате которой на стенках конструкции оседают капли влаги

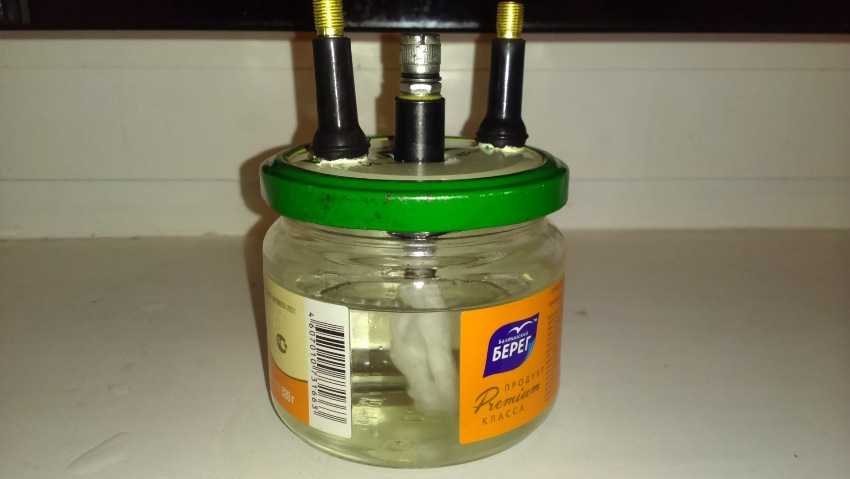

Для их устранения используют сборник. Выполнить его можно самостоятельно. Для этого нужно ознакомиться с последовательностью действий при изготовлении прибора.

Вначале потребуется опустить отводную трубку дымогенератора вниз. Далее необходимо подготовить резервуар, в котором будет скапливаться конденсат. К нему с помощью сварочного оборудования присоединяется две трубки (параллельно друг другу). Затем отводная труба возвращается в исходное положение. Такая система позволит собирать большую часть конденсата, возникающего в процессе копчения.

Сборник для накопления конденсата не составит труда изготовить самостоятельно из подручных средств

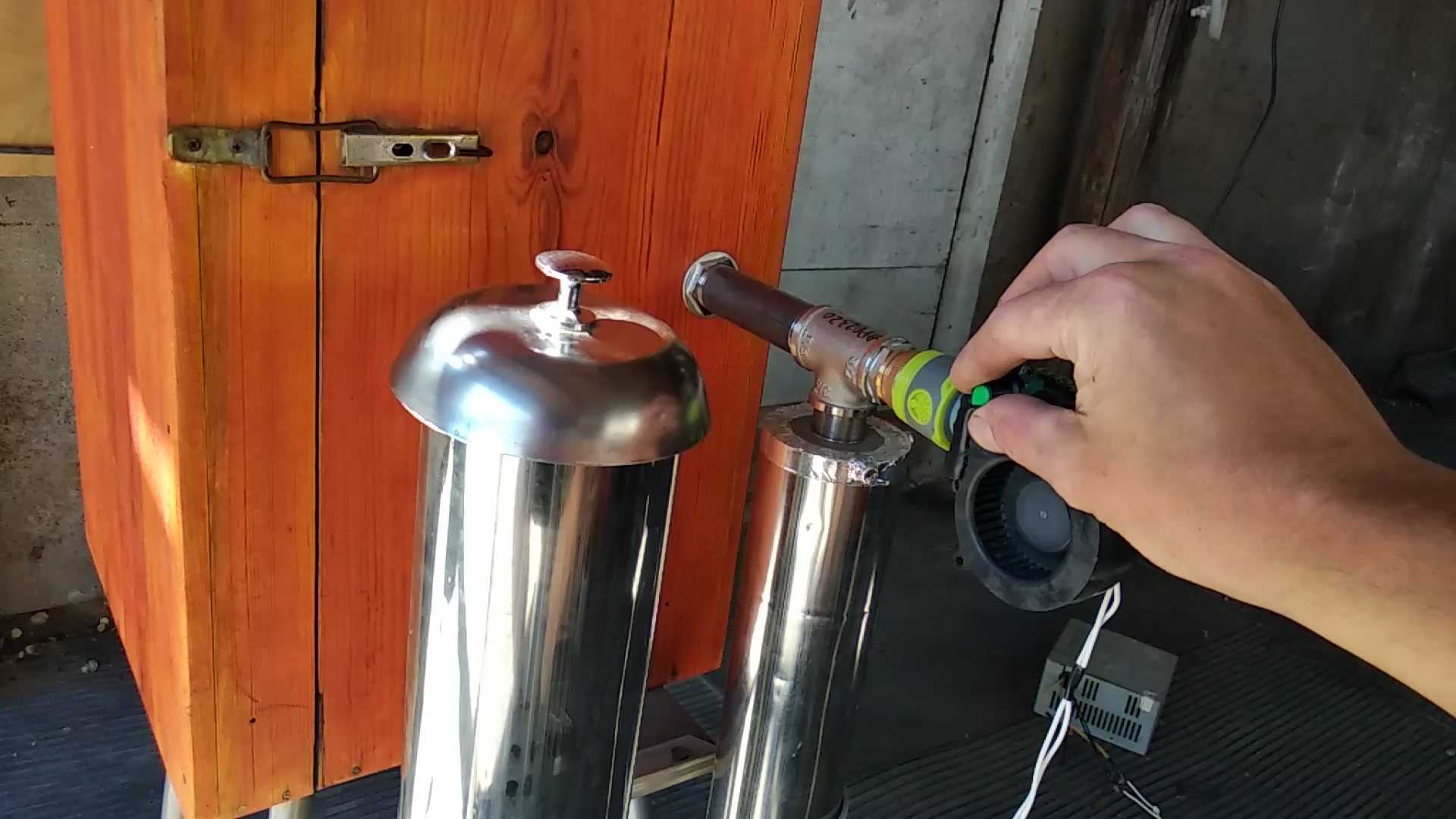

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

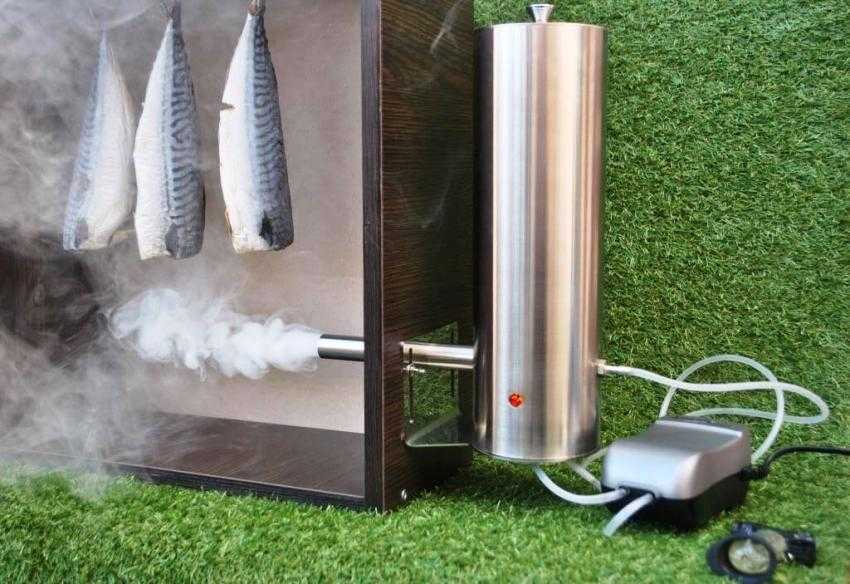

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

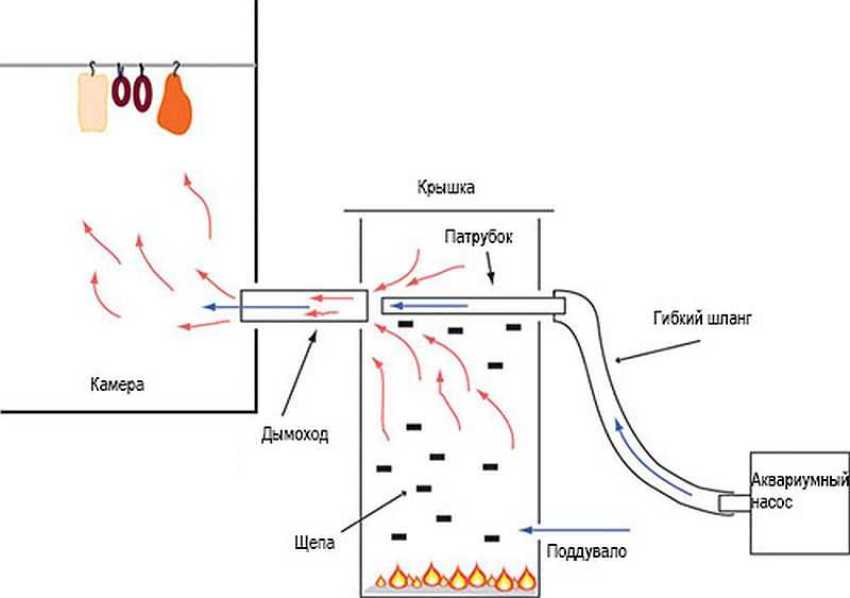

Устройство и принцип действия

Итак, что такое дымогенератор мы разобрались. Прибор, на самом деле, устроен более чем просто. Его состав состоит из нескольких элементов: цилиндрический корпус, патрубок, подающий дым, эжектор (сопло), съемное дно, крышка, компрессор и воздуховод.

Как же он работает? Сначала засыпаем сухую щепу (100 грамм топлива хватает в среднем на 6 часов работы дымогенератора). Шланг воздуховода следует подсоединить к штуцеру и компрессору, поджечь топливо. После этого в сопло дымохода проникает поток воздуха, создавая, таким образом, разрежение, и увлекая дым из камеры сгорания в сторону объема для копчения. Вот и весь принцип работы большинства дымогенераторов.

Обратите внимание на то, что объем камеры дымогенератора должен быть не более 20 литров, так как большие камеры требуют более мощного источника дыма

Как это работает

Дымогенератор из электроплиты своими руками

А теперь знакомьтесь: самая простая коптильня холодного копчения своими руками с дымогенератором. Такое устройство делается без компрессора и подойдет для готовки на улице.

Модель проще по конструкции, нежели другие негерметичные садовые модели, где может быть применено дерево в качестве основы корпусы. Здесь нет дверок. Чтобы сделать дымогенератор из огнетушителя, берется заготовка. Здесь готовая заготовка – просто жбан с обрезанным дном.

Дальнейшие шаги вам подскажет следующее «руководство к действию».

Комплектующие:

• электроплитка;
• старое стальное ведро, либо кастрюля;
• труба, или жестяная бочка б/у;
• проволочная сетка;
• пара арматурных прутков;
• железный лист, либо фанера;
• опилки, стружка, щепа.

Для этой затеи понадобится запитка от электричества, поэтому стоит заранее позаботиться о подключении плитки.

Руководство по изготовлению

1. Не забыть срезать дно с бочки. Можно оставить, но будет неудобно загружать продукты для обработки.
2. Далее просверливаются либо пробиваются дырки под арматуру на 1/3 высоты бочки (крючья тоже подойдут). Пара прутов продевается навылет, через дырки. Крест на крест либо параллельно.
3. На прутки устанавливается противень из проволоки. На нее подвешиваются продукты. Берется кастрюля и заправляется подготовленным топливом.
4. На всякий случай плитка ставится на негорючее основание и включается в сеть. На нее водружается кастрюля. Ручка плитки выставляется на необходимую мощность.
5. Далее устанавливается бочка – так, чтобы плитка с кастрюлей оказались внутри. Верхняя дыра бочки прикрывается листом железа либо фанерой.

Конструкцию можно усовершенствовать. Для этого стоит сделать внизу дверцу – тогда появится возможность регулировать накал плитки. На одной закладке топлива агрегат будет работать от 3 до 5 часов.

Производители и модели

Удобство использования дымогенераторов способствовало активному производству моделей для домашнего использования. Этим занимаются многие производители, как в Европе, так и в России.

Рассмотрим несколько наиболее популярных моделей:

Наименование	Страна производства	Производительность компрессора	Объем камеры	Мощность ТЭНа
Устройства с автоматическим розжигом
Дымка	Россия	80 л/мин	200 л	1 кВт
Вихрь-М	Россия	Приобретается отдельно	1,5-10 м3	1,5-2 кВт
Дачник	Россия	10-100л/мин	50-200 л	1 кВт
Устройства с ручным розжигом
Меркель Стандарт	Россия	100 л/мин	Не комплектуется	—
Finlandia 1.2 L	Финляндия	0-100 л/мин	3000 л	—
Hobbi Smoke 3.0+	Россия	0-150 л/мин	Не комплектуется	—

Рассмотрены преимущественно отечественные модели, поскольку они ничем не уступают импортным аналогам, но цена их на порядок ниже.

Как выбрать компрессор для дымогенератора

Для начала нужно знать, за какие процессы отвечает компрессор. Он создает эффект эжекции, то есть поток воздуха, который направляется в коптильную камеру, где смешивается с дымом.

При выборе компрессора нужно обращать внимание на такие детали:

• экономичность;
• цена;
• производительность;
• возможность легко найти детали;
• ремонтопригодность;
• простота конструкции;
• изготовитель.

С ценой и производителем все ясно – китайские компрессоры вряд ли удивят вас своим качеством и долговечностью. Как известно, скупой платит дважды, поэтому лучше приобрести товар хорошей и дорогой марки. Некачественным компрессором можно легко испортить вкус мяса.

Экономичность – понятно, что при работе компрессор потребляет электроэнергию, и это немаловажная деталь. Еще все зависит от частоты, с которой вы собираетесь использовать аппарат.

В основном промышленные компрессоры покупают для больших партий продуктов, например, для бизнеса. Поэтому если вы хотите готовить мясо в свое удовольствие, то нет нужды покупать массивный аппарат.

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста

Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

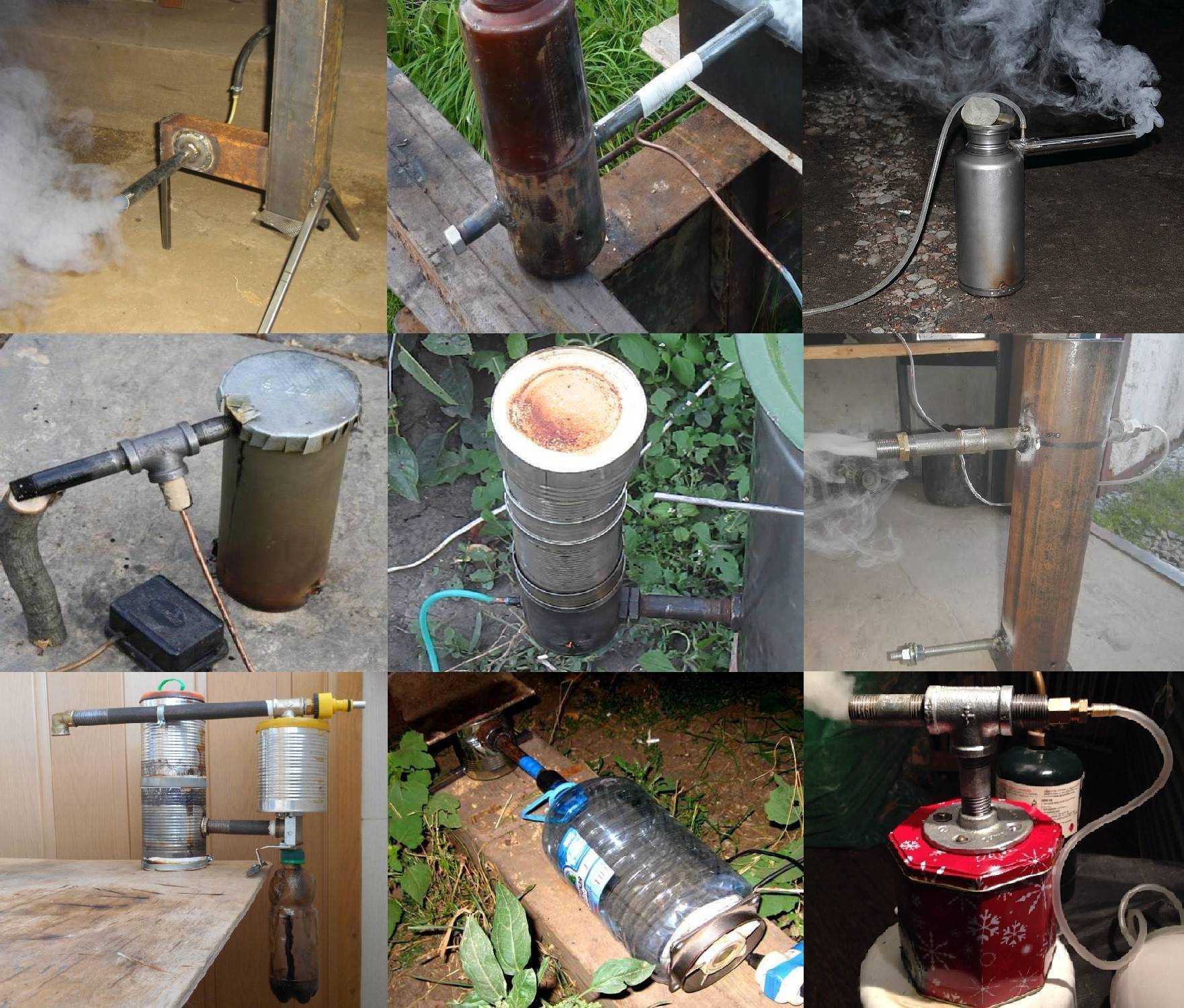

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства

Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Самодельная коптильня из трубы: как делать

Где применяют дымогенератор и его преимущества

Дымогенератор может быть полезен не только любителям копченостей, но и дачникам, рыбакам, охотникам и даже предпринимателям, которые могут получать доход от авторских копченостей.

Устройство генерации дыма позволит приготовить множество продуктов питания в домашних условиях:

Преимущество «домашнего» дымогенератора по сравнению с «покупными» копченостями из магазинов и супермаркетов:

1. Благодаря устройство можно приготовить натуральный домашние деликатесы из натуральных продуктов. Все продукты при этом содержат натуральные жиры, никаких дополнительных специй и ингредиентов в процессе готовки не требуется. В отличие от продуктов из магазинов, которые приобрели свой вкус при помощи химических ароматизаторов.
2. В процессе домашнего копчения вы сами решаете, какие добавки будете использовать в приготовлении. В копчености из супермаркетов производители всегда добавляют консерванты и усилители вкусов, чтобы продукт долго хранился, что отрицательно влияет на здоровье.
3. Себестоимость как минимум в 2 раза ниже, а качество в 10 раз лучше!
4. Вы всегда уверены в высоком качестве продукта и можете изобрести свое оригинальное блюдо.
5. Восхищение друзей, когда они попробуют копченую рыбку домашнего приготовления. Копченая рыба из магазина никого не способна удивить и вряд ли станет желанным блюдом на праздничном столе.

(Рис.4 — Генератор своими руками от автора Анатолия Федорова)

Назначение устройства

Дымогенератор – устройство, в котором рыба и мясо долгое время пропитываются дымом. Чаще всего дымогенератор для холодного копчения приводится в работу газом. Струя топлива подается на коптильные полости под большим напором.

Устройства для копчения отличаются размером коптильни, продолжительностью работы и объемом производимого дыма. Если вы планируете производить деликатесы для себя и семьи – будет достаточно небольшой установки. В дымогенератор можно закладывать до пяти килограмм мяса или рыбы единовременно.

Внимание! Установка камеры требует специального места. Лучше обустроить площадку самостоятельно

Главное условие для монтажа – естественный уклон грунта.

Виды дымогенераторов

Несмотря на то, что большинство устройств устроены по одному принципу, у конструкций дымогенераторов много разновидностей.

Дымогенератор холодного копчения спиралевидный

Чертёж дымогенератора холодного копчения спиралевидного

Спиралевидная дым машина для копчения отличается конструкцией дымоотводящей трубки. Эта система используется для охлаждения дыма. Внутри дымохода находится конструкция, напоминающая винт Архимеда, или червяк мясорубки. Это удлиняет путь дыма от генератора до коптильни, что способствует его охлаждению.

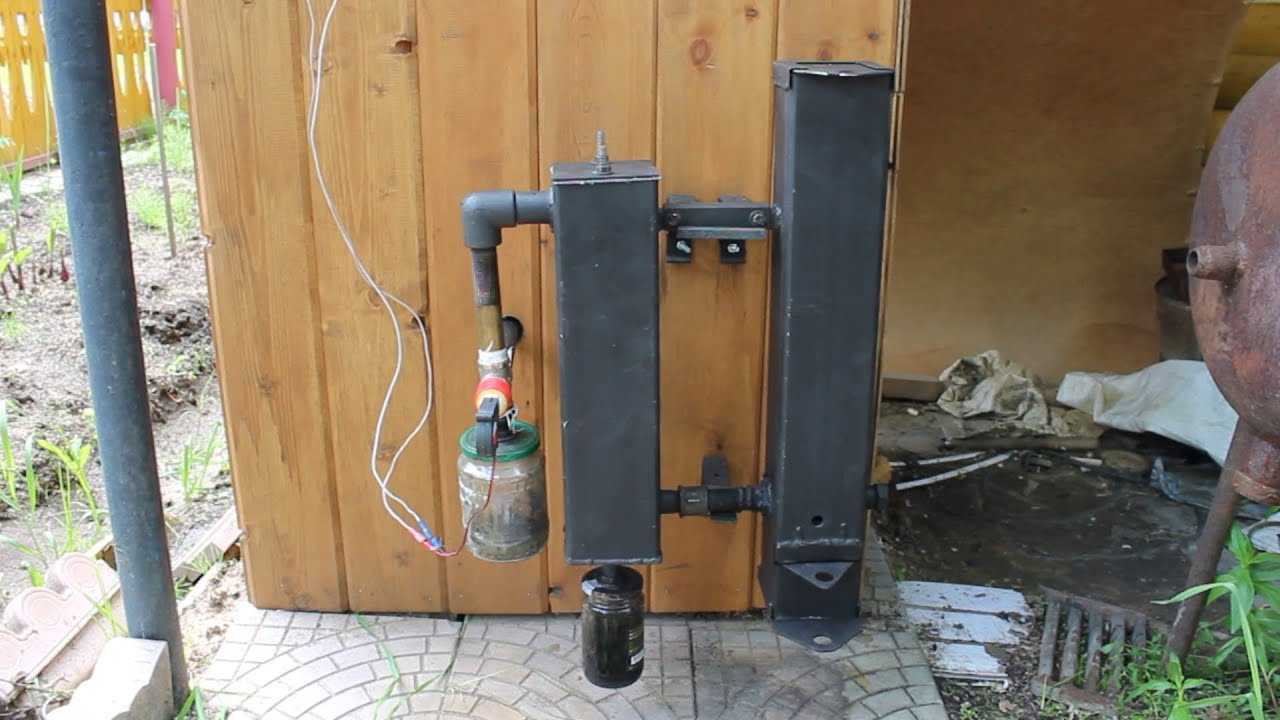

Дымогенератор с конденсатосборником

Схема дымогенератора с конденсатосборником

В составе дыма, кроме самих ароматных веществ, присутствует влага. Попадая вместе с ним в коптильную камеру, она увлажняет продукты и скапливается на дне, а, стекая обратно, увлажняет опилки. Избавиться от конденсата можно, дополнив устройство дымогенератора конденсатосборником.

В аппарате с этим дополнением дымоход прогибается так, чтобы средняя часть оказалась ниже начала и конца трубы. В этом месте устанавливается тройник, на который одевается пластиковая или резиновая трубка. Через неё конденсат стекает в стеклянный бутыль или пластмассовую бутылку.

Пассивный лабиринтный дымогенератор для холодного копчения

Для обычных генераторов необходимы компрессор и сборник конденсата. Но есть конструкция, позволяющая обойтись без этих деталей. Это пассивный дымогенератор.

Основным элементом пассивного генератора является прямоугольная коробка, размеры которой меньше камеры горения. В этой коробке змейкой располагаются перегородки так, чтобы расстояние между ними было 4-6 см. Для доступа воздуха конструкция дымогенератора изготавливается из перфорированного металла.

Работает пассивный генератор лабиринтного типа следующим образом:

1. в образовавшиеся канавки на 3/4 высоты насыпаются и слегка утрамбовываются опилки;
2. утрамбованные опилки поджигаются с одного из концов змейки;
3. короб с тлеющими опилками устанавливается в камеру сгорания.

Заправленный опилками лабиринт обеспечивает до 10 часов горения.

Пассивный лабиринтный дымогенератор для холодного копчения

Дымогенератор «улитка»

Дымогенератор спиральной формы по конструкции и принципу действия похож на лабиринтный. Отличие в закруглённой форме ходов. Такая конструкция устанавливается в круглую камеру горения.

На рисунке изображена схема дымогенератора «улитка»

Промышленный дымогенератор для холодного копчения

На рисунке изображён принцип работы промышленного дымогенератора для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

• температуру в коптильне;
• влажность;
• плотность дыма;
• время приготовления.

Электрический дымогенератор для холодного копчения

Электроустановка состоит из следующих частей:

• корпуса;
• ёмкости для щепы;
• электродвигателя;
• шнека для подачи опилок;
• нагревательного элемента;

Дым образуется при попадании щепы на нагревательный элемент. Механизм подачи состоит из бункера, шнека (винта Архимеда) и электродвигателя с редуктором, вращающего этот винт.

При вращении винта щепа падает на ТЭН, нагретый до температуры 250-300°С, и нагревается до дымовыделения. Зола от сгоревшей щепы падает вниз, в зольник.

Эта конструкция является упрощённым вариантом промышленного дымогенератора.

Принцип работы электрического дымогенератора холодного копчения

Минидымогенератор (походный)

Для копчения свежевыловленной рыбы дымогенератор можно сделать из котелка, железной бочки и других подручных материалов:

1. На дно котелка укладываются щепки, опилки и мелкие веточки. Кору с веток необходимо очистить.
2. Ближе к верхней ёмкости устанавливается решётка, на которую укладывается мясо или рыба. Вместо неё можно перевернуть крышку вверх ногами и продукты привязать к ручке.
3. Казанок закрывается крышкой и устанавливается над небольшим огнём.

Устройство походного дымогенератора

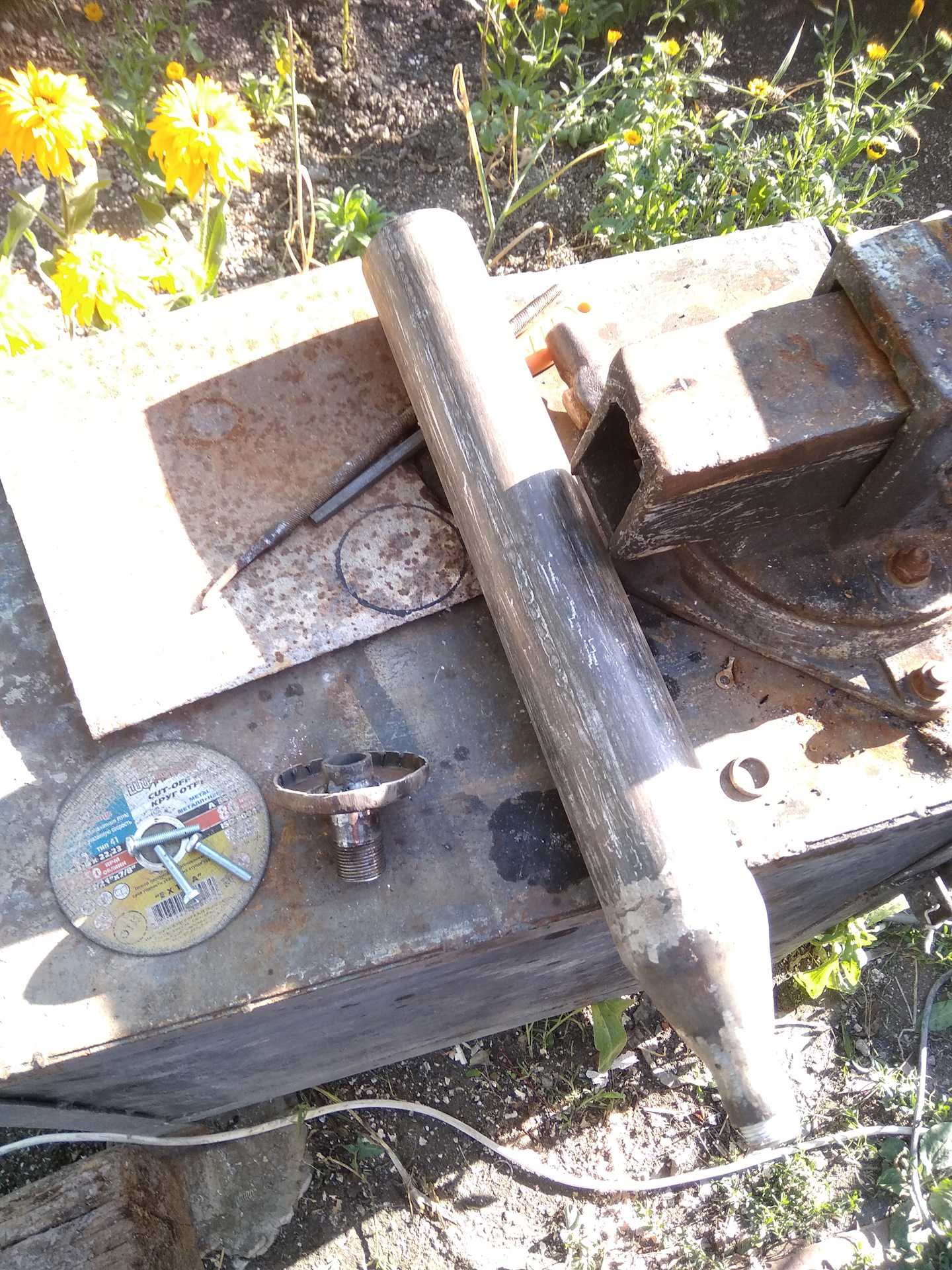

Изготовление и сборка элементов конструкции

Корпус

Берем квадратную трубу (10х10х3 см, длиной 50 и более сантиметров; можно использовать трубу даже до 1 метра, но увлекаться не стоит, так как со слишком большим устройством труднее управляться, например, чистить его). Такие габариты трубы позволят наполнить дымогенератор опилками для обеспечения его работы в течение не менее 10 часов, именно столько времени можно будет производить холодное копчение на одном наполнении.

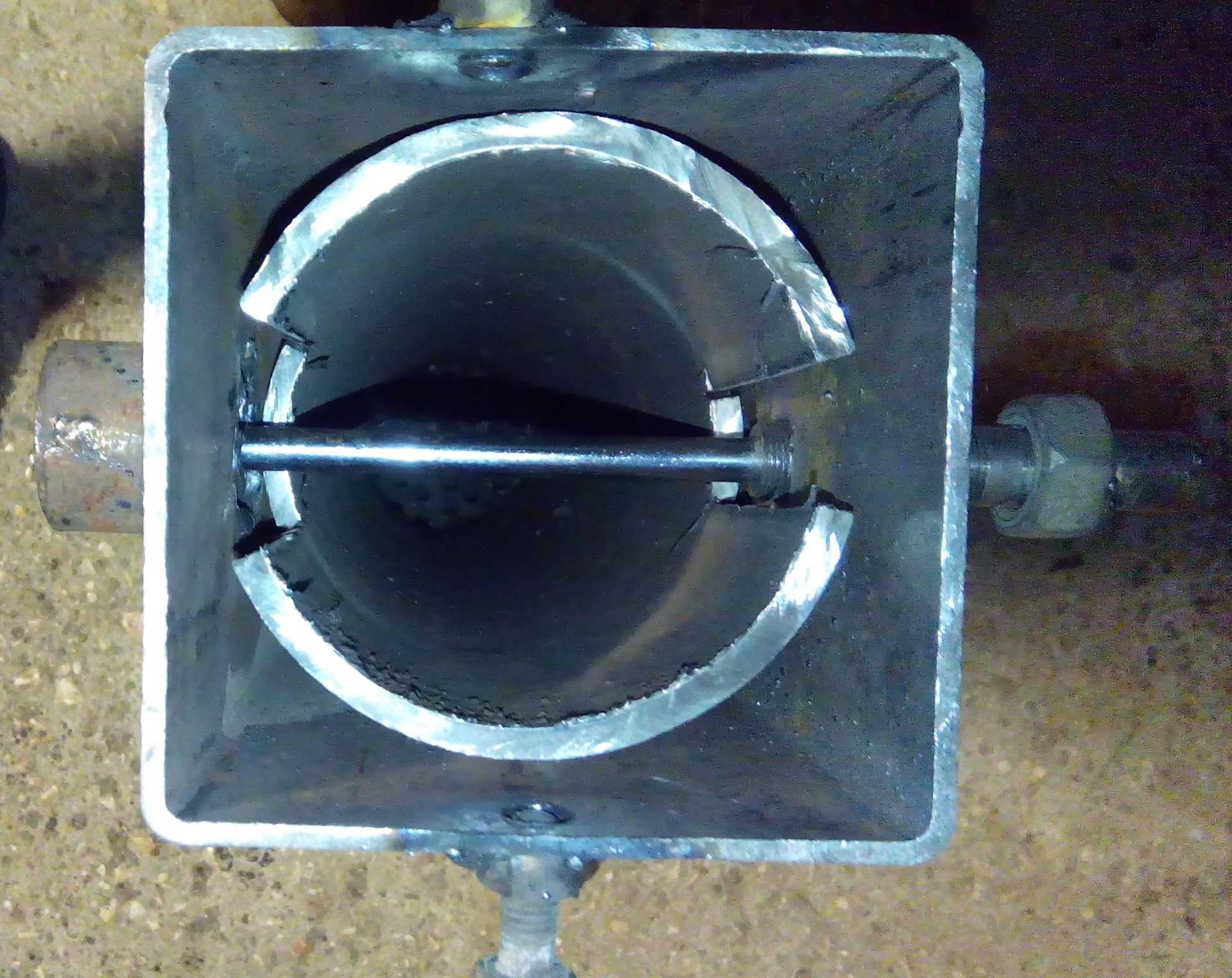

Сверлим в трубе соосные отверстия на расстоянии 6 см от верхнего торца, которые понадобятся для эжекторной втулки и дымохода. Подбираем диаметр, учитывая наружные диаметры данных приспособлений.

Отступив от верхнего торца на 10 см с помощью сварки внутрь крепим стальной стержень согласно ширине трубы, он будет выполнять роль верхнего пружинного зацепа.

Привариваем упор, который служит в качестве ограничителя при соединении зольника с корпусом генератора. Для изготовления упора пластина размерами 11,5х11,5 см и толщиной 0,6-0,8 см вырезается с отверстием в форме квадрата по размерам самой корпусной трубы.

Сверлим от нижнего торца на 4-5 см отверстие под розжиг древесины.

Эжектор и дымоход

В отверстиях, которые сделали в корпусе, привариваем на одной стороне эжекторную втулку, на другой трубу 3/4. Размер втулки нужно подбирать по штуцеру. Если используем камазовскую трубу, то предварительно припаиваем ее к штуцеру. Если токарный опыт отсутствует, обратитесь к профессиональному токарю.

Основными размерами данного узла являются диаметр (внутренней и внешней трубок агрегата) и длина захода внутренней трубки в выходную систему устройства.

Параметры выходного отверстия равны диаметру прохода трубы 3/4 дюйма. Для внутренней трубки оптимальным будет диаметр 6-8 мм.

При слабой воздуходувке рекомендуется внутренний диаметр трубки для эжектора 6-10 мм. Оптимальный заход меньшей трубы в большую (3/4) – 2 сантиметра. Перед пробным запуском внутреннюю трубку делайте с запасом. При необходимости ее можно будет укоротить до оптимальных размеров по результатам эксперимента.

Эжектор является важным рабочим элементом генератора дыма. Его устанавливают перед выходом из камеры сгорания. Если же трубка забора располагается внизу камеры, то этот узел устанавливают снаружи – на трубе, которая служит связующим звеном нижнего заборного патрубка и верхней трубы, которая подает дым в камеру копчения.

Пружина и решетка зольника

Подбираем по размерам и нагрузке пружину. Она будет вставляться в корпус генератора, обеспечит хорошую тягу и упростит проход дыма в эжекционную зону. Подойдет любая пружина, в том числе старая дверная – главное, чтобы по длине при килограммовой нагрузке она находилась в генераторном корпусе.

Занимаемся изготовкой решетки зольника. Для этого используем лист с перфорацией (отверстия должны быть не больше топливных щепок, а зола свободно проходить через них). Сгибаем лист П-образно, находим центр, вставляем болт М8х45, контрим с двух сторон. На конце болта проделываем дырку немногим более проволочного диаметра пружины. Можно использовать стандартный болт под шплинт.

Зольник

Сделать зольник несложно. Используем квадратную трубу (11,0х10,0х0,3 см, высотой 10 см) и опорную пластину (15,0х15х0,5 см), привариваем к ней нижнюю плоскость. Размер опорной пластины можно использовать и другой.

Сверлим для фиксации зольника к корпусу генератора отверстие М8, в которое будет вставляться болт. Затем сверлим еще 3 отверстия для самой заслонки (Ø8 мм) и 6 отверстий для крепления направляющих (М4).

Кроме розжига топлива заслонка нужна для того, чтобы регулировать тягу и интенсивность тления.

Крышка

Изготовляется по тому же принципу, что и зольник. Однако на верхней пластине с помощью сварки делаем ручку. Делая верхнюю крышку, не нужно сверлить дополнительные дыры, например, отверстия для вентиляции или те, что применяются для формирования дымохода. А вот приваренные по краю бортики будут кстати, они позволят плотно надевать крышку на корпус дымового генератора.

Сборка

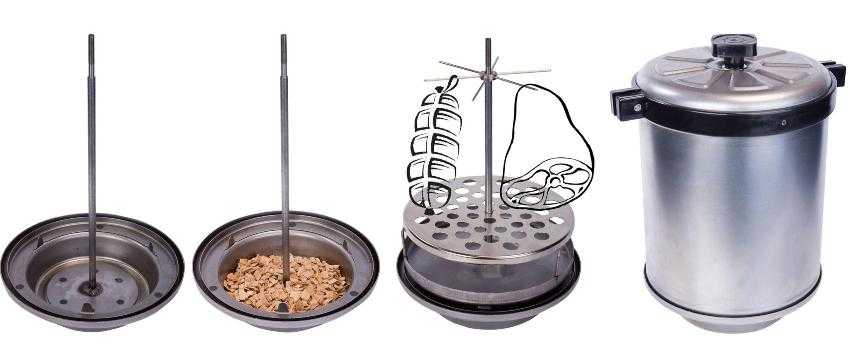

Порядок сборки дымогенератора представлен на этой иллюстрации:

Конструкция собранного прибора представлена на этом чертеже:
