Будь всегда готов: походная переносная коптильня незаменима для отдыха на природе

Дополнительные приспособления

Процесс холодного копчения занимает – в зависимости от подготовки продуктов и размеров кусков – от 8 часов до 7…12 дней. При этом необходимо постоянно поддерживать единую температуру дыма и, соответственно, контролировать горение щепы или работу дымогенератора. Для этого применяют терморегуляторы. Их монтируют на фасаде коптильной камеры так, чтобы металлический штырь, воспринимающий температуру, находился внутри герметично закрытого пространства.

В промышленных изделия термометр, как правило, уже вмонтирован в крышку или стенку, в самодельных изделиях его приходится устанавливать самостоятельно.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

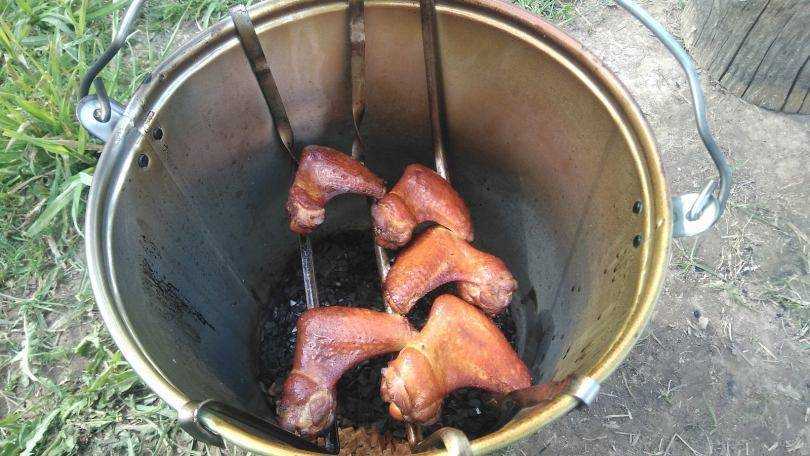

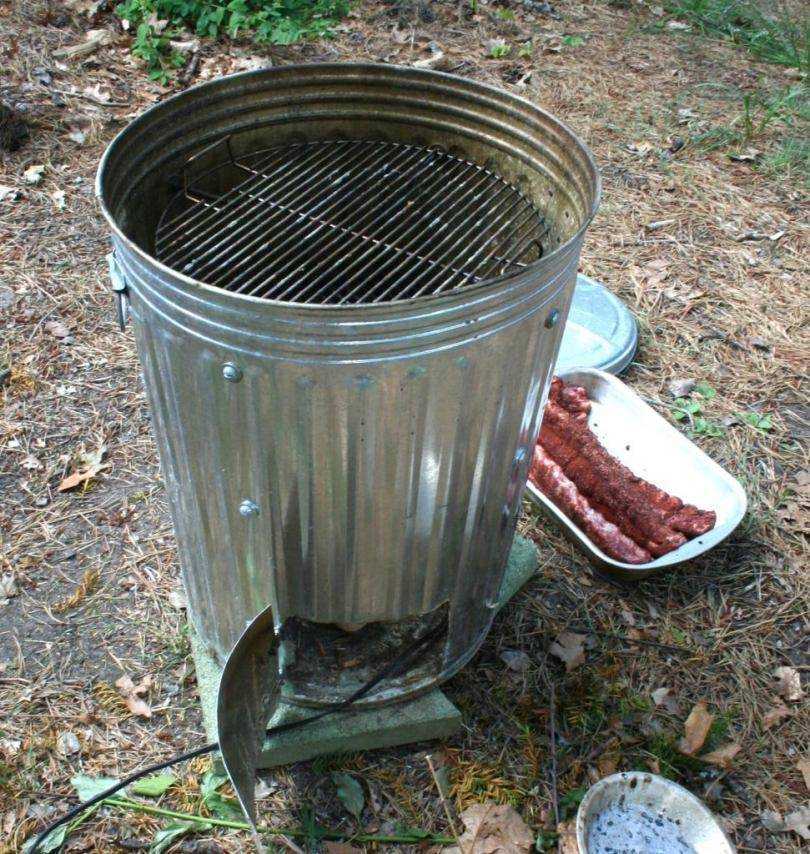

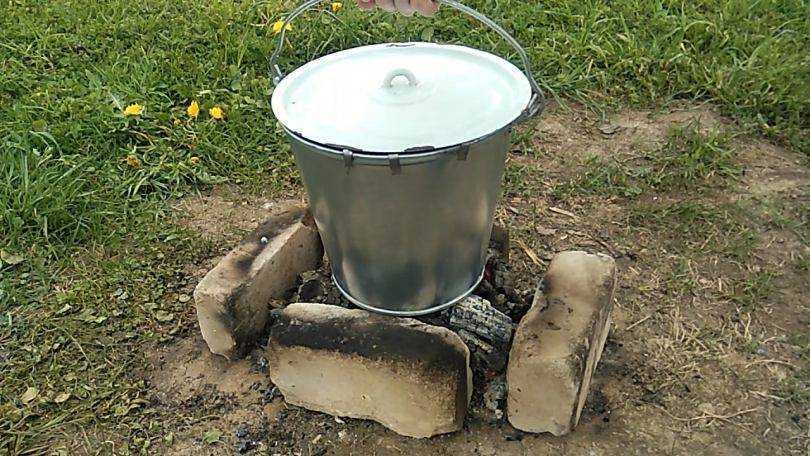

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

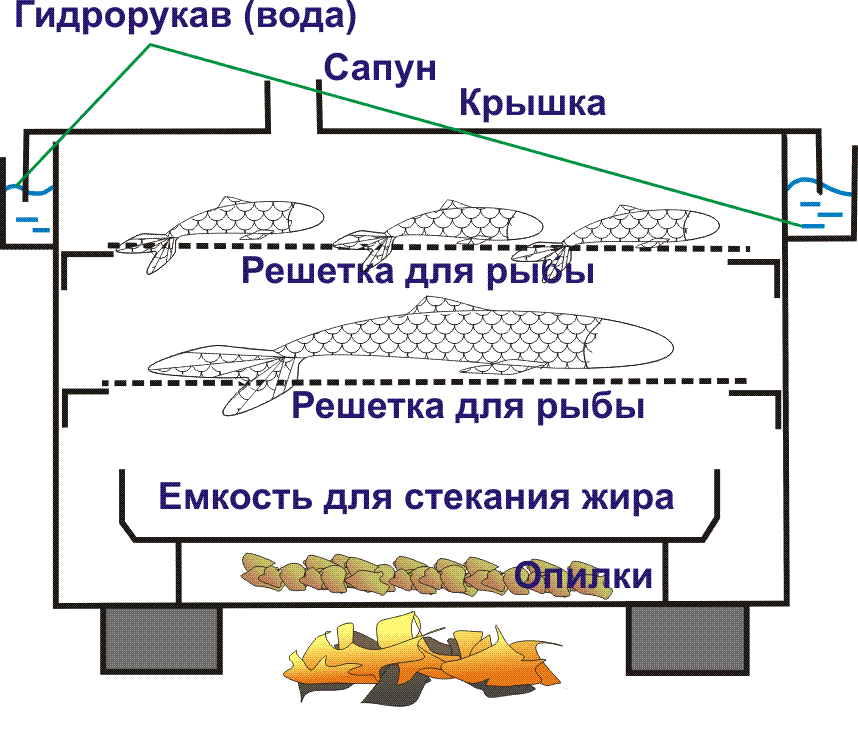

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Устройство мини-коптильни

Конструкция мобильного приспособления довольно проста. Для ее обслуживания достаточно обладать минимальным кулинарным опытом.

Устройство имеет форму прямоугольного ящика, выполненного из стали, размером 30х30х60 см. Объем такого вместилища составляет примерно 50-60 л. В заводских условиях некоторые виды подобных коптилен изготавливаются в форме цилиндра. По функциональности они не уступают прямоугольным аналогам.

Внутри ящик оборудован съемным поддоном. Как правило, он делается с ножками высотой 10 см. Для размещения продуктов устанавливаются решетки. По всему периметру ящика монтируется гидрозатвор, не допускающий попадания кислорода внутрь конструкции во время копчения. В некоторых случаях этот элемент заменяется плотной крышкой, имеющей защелки.

Оптимальным материалом для производства мини-коптильни считается нержавеющая сталь. В домашних условиях можно сделать устройство из эмалированной посуды значительных размеров, но также подойдет металлический бидон большого объема

Однако важно помнить, что копчение нельзя проводить в посуде из алюминия.

Чтобы контролировать температуру, в крышку встраивается термометр. По его показаниям определяется вид процесса:

• холодный – от 20 до 40 °С;
• горячий – от 60 до 150 °С.

Миниатюрная коптильня позволяет успешно проводить подобные операции. Необходимо только внимательно следить за температурой и поддерживать нужное значение.

При копчении у себя на кухне с использованием газовой плиты контролировать температурный режим довольно просто. На костре это делать немного сложнее.

Кроме термометра, в крышку вваривается отрезок трубы диаметром от 20 до 25 мм – дымоход.

Под котелок

Более всего пользуются щепочницами туристы, охотники и рыболовы одиночки. В типичный комплект их снаряжения входит и армейский котелок, поэтому щепочница для котелка объект достаточно востребованный. К сожалению, авторы наиболее продвинутых в поиске конструкций о теплотехнике если что-то и знают, то оные сведения успешно игнорируют. Достаточно полно проработанных конструкций немного; одна из них показана на рис. Ножки и конфорка из обломков ножовки по металлу (посередине в верхнем ряду) на виду для наглядности; штатно они укладываются в котелок.

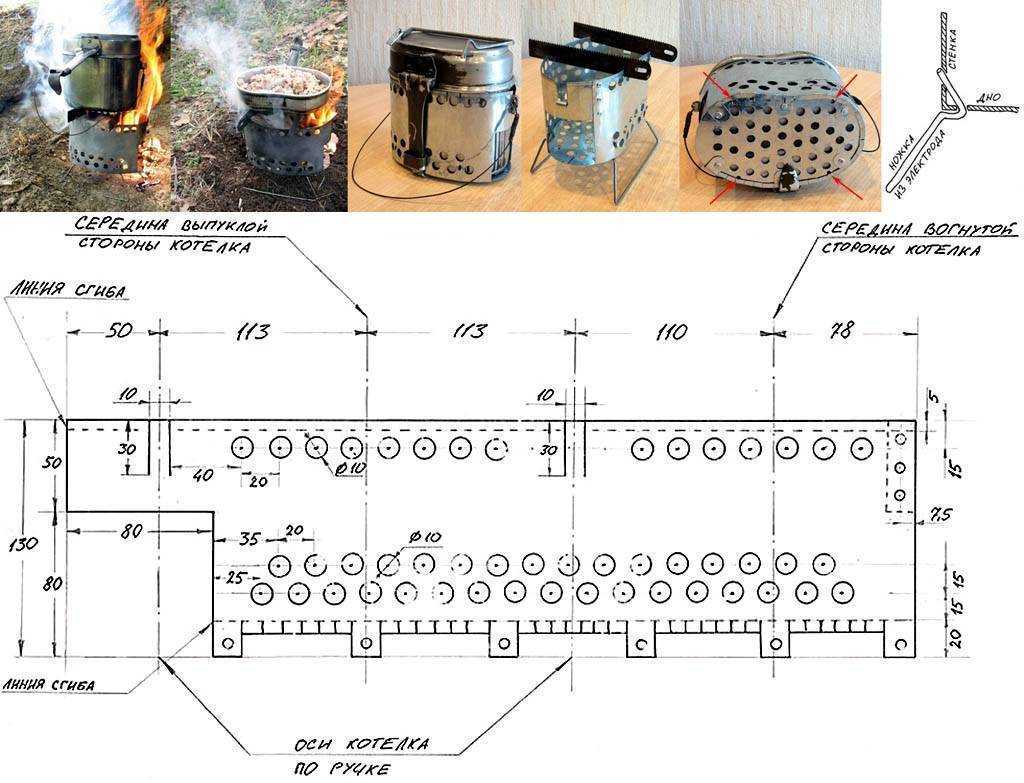

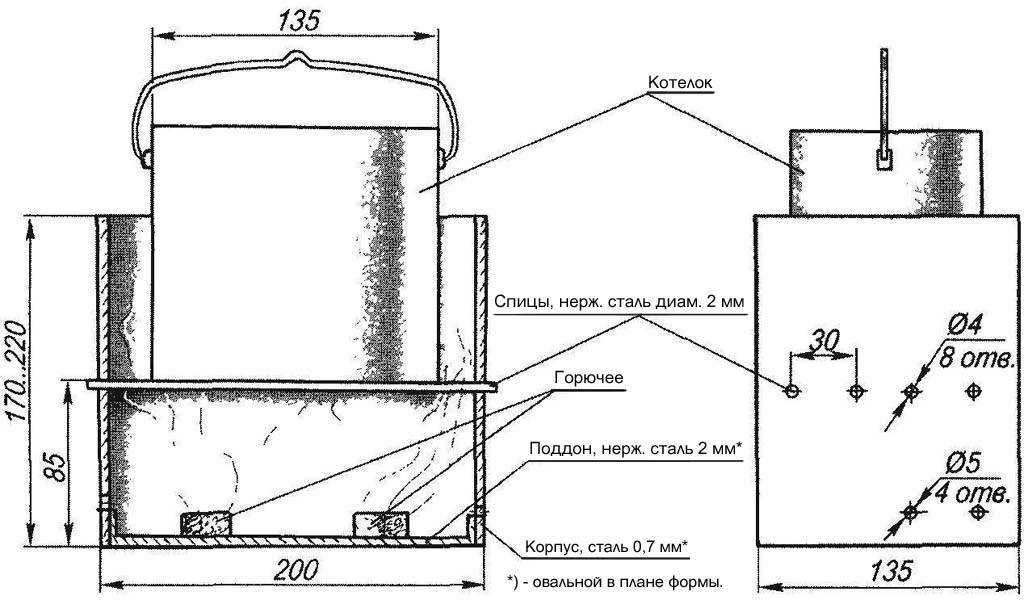

Устройство и чертеж с размерами походной печи-щепочницы для армейского котелка

Материал изделия – баночная жесть или тонкая оцинковка. Выкройка днища обводится по крышке котелка: на ней отбортовка, в походном положении котелок в печку входит с минимальным зазором и лишнего объема для укладки не потребуется. Дополнительные отверстия в днище под установочные усы ножек показаны красными стрелками.

Под котелок спец

Когда-то в советских «Спорттоварах» продавались туристские мини-котелки. Отслужившие свое в войсках связи кабельщиками или на малоканальных радиорелейных станциях Р-405, Р-405 и т.п., часто выезжавшие на точки, с удивлением узнавали в них «секретные» котелки для приготовления пищи из высококалорийных концентратов, которыми комплектовались их аппаратные. Только в армии к спецкотелку прилагалась и печка для сухого спирта и мелковеточного топлива, т.е. щепочница. В горбачевские времена ее описание напечатал МК (рассекретили?); чертеж щепочницы под туристский котелок см. на рис. Приток воздуха для дожигания древесного газа вполне обеспечивают зазоры между спицами конфорки диаметром 2 и 4-мм отверстиями для них. Достоинство данной щепочницы – очень быстрое приготовление пищи и абсолютная ветрозащищенность. Никакие законы теплотехники не препятствуют сделать такую же печку под обычный армейский котелок.

Чертежи походной печи-щепочницы для туристского котелка

Изготовление

Походная переносная коптильня своими руками: чертежи

Когда мы выходим в поход или едем на дачу, цель практически всегда одна – пожарить шашлык, сделать барбекю, приготовить рыбу на свежем воздухе. И очень хочется, чтобы вещей с собой было как можно меньше. А то многочисленные тяжелые баулы уже портят заранее настроение.

Здесь на помощь придёт переносная походная коптильня, которую и собрать можно, и по весу она легкая. Выбор – либо купить складную коптильню в магазине или на рынке, либо сделать ее своими руками. Купить, как правило, очень дорого. А сделать совсем не тяжело и экономно. И чтобы ноша с коптильней была не тяжелой, делать ее надо из легких сплавов стали – нержавейки.

Устройство и необходимые материалы

Походная коптильня своими руками изготавливается легко. Для этого достаточно иметь лист нержавеющей стали (нержавейки) и необходимые инструменты (молоток, сверла, сварочный аппарат). Во-первых, сделать короб, учитывая, что его высота должна быть не менее 25 см., лучше 50 см. Дно переносной коптильни должно быть с отверстиями для попадания воздуха при копчении рыбы. По бокам нужно приварить две ручки. Сверху – уложить плотно прилегающую крышку. Также понадобится решетка для рыбы, для нее необходимы внутри короба упоры на высоте 15-20 см. Решетки можно взять прямо из газовой плиты (если подойдут по размеру) или сварить самим из прутьев нержавейки. И желательна боковая дверь для перемешивания сухих веток при приготовлении пойманного окуня, язя или леща.

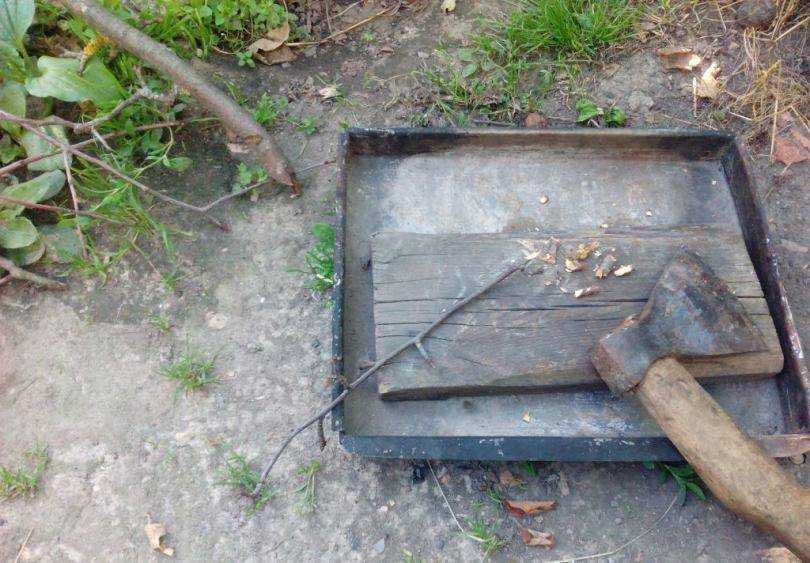

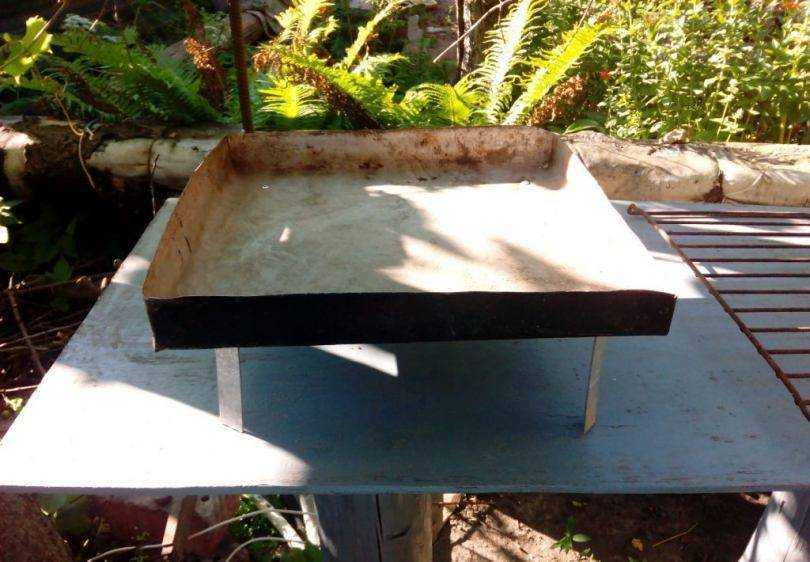

Также нужен ящик (своеобразный поддон) для стекания жира, чтобы не гасить тлеющие опилки и деревянные стружки. Необходимы и ножки, так как переносная разборная коптильня должна быть установлена над огнем. Ориентируясь на картинки и чертежи, смело приступайте к сборке коптильни из нержавейки.

Одноразовая коптильня из подручных материалов

Одноразовая коптильня может быть сделана своими руками из дешевого железа толщиной 1-2 мм., которое прогорит через 2-3 приема. Такие обычно продаются на рынках по минимальной цене. А можно вырыть яму, в которую насыпать опилки и поджечь. И на высоте 15-20 см. от опилок установить решетки, на которые укладывается рыба. Нужен лист железа, чтобы прикрыть эту самодельную одноразовую коптильню.

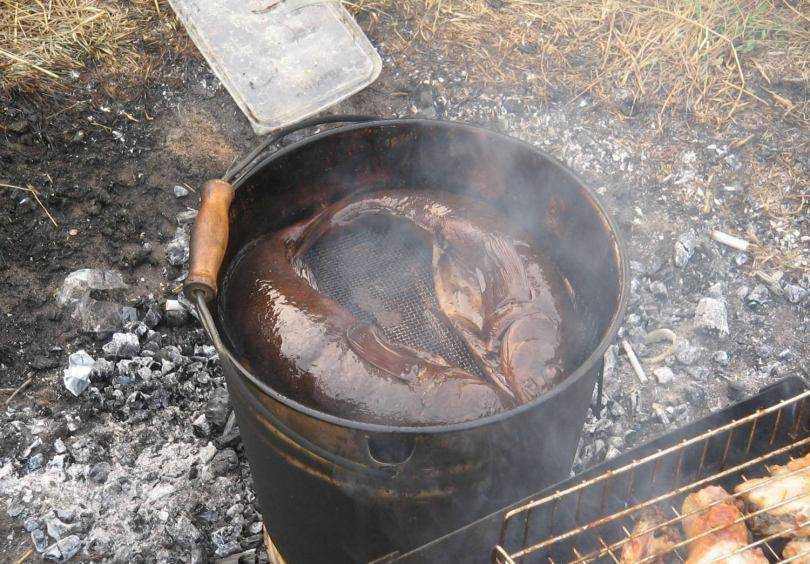

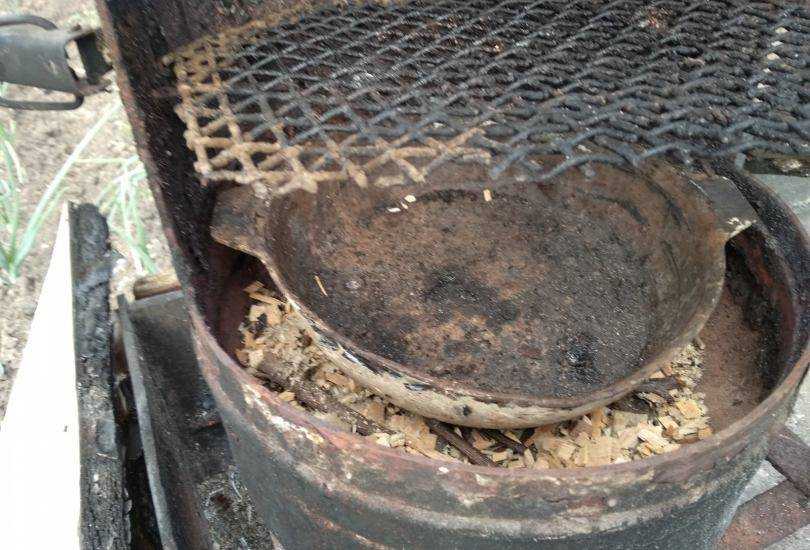

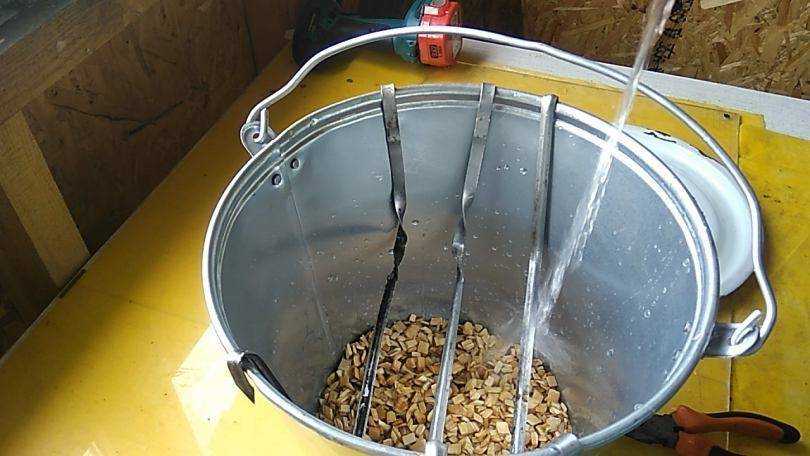

Походной коптильней также сможет стать обычное ведро, на дно которого укладываются опил и деревянная стружка, под ведром – огонь. А в ведре решетка опять же с пойманной рыбой. Тут уж выбор за каждым, как говорится, хозяин – барин. Но практичней и навсегда – это походная разборная коптильня, сделанная своими руками из нержавейки.

Именно тлеющие на дне коптильни опилки и придают рыбе пикантный вкус и делают блюда горячего копчения. Крышка нужна для того, чтобы воздух не мог свободно циркулировать в агрегате, чтобы рыба не сгорела. Процесс копчения долог – от 40 минут до полутора-двух часов в зависимости от массы рыбы, ее объема. Поддон для стекания жира поможет поддерживать постоянно высокий температурный режим в коптильне. Боковая дверца облегчит добавление деревянной стружки или веток.

Профессиональные коптильщики советуют для копчения рыбы использовать ветки яблони, стружку ольхи, также опилки ели. Это придаст вашей рыбе особый аромат и вкус. Но надо помнить, что копченая рыба не подлежит долгому хранению, поэтому съесть ее надо за 2-3 дня.

Как выбрать коптильню для похода

Коптильня разборная, и при этом не сложная в монтаже — идеальный вариант. При выборе походного варианта нужно учитывать следующие параметры:

• габариты;
• вес;
• материал изготовления;
• удобство в эксплуатации;
• соотношение цены и качества

Выбор модели зависит от того, как и где она будет эксплуатироваться. Складная коптильня не должна занимать много места, у неё не должно быть острых выпирающих углов, которыми легко пораниться.

Возможная конструкция походной коптильни

Требования к коптильне

Мобильная коптильня должна решать проблемы, а не создавать их во время похода — это главный критерий, которым нужно руководствоваться.

В длительные походы, конечно, лучше брать небольшие по габариты, лёгкие конструкции. Нужно учитывать, что агрегат придётся собирать в походных условиях, без инструментов, одними руками.

Если речь идёт о походе на дачу или на берег реки с друзьями, то можно выбрать модель и побольше. Объём контейнера должен позволить загрузить минимум одну порцию продуктов для всей компании. Если путешествие предполагается на автомобиле, то коптильню выбирают не по весу, а по удобству в обслуживании.

По материалу изготовления равных конструкциям из нержавейки трудно найти. Но она будет стоить дороже обычной стальной, которая подвержена коррозии в процессе длительной эксплуатации.

Есть модели «одноразовые», то есть после одного или двух сеансов копчения их можно утилизировать, так как они просто прогорят. Но у них есть свой плюс: они сделаны из тонкой стали и поэтому очень лёгкие. Это хорошее качество для вещи, которую нужно брать с собой в поход.

Какие бывают модификации

По конструкции походные коптильни для рыбы или мяса можно разделить на следующие типы:

1. Герметичная коптильня. Крышка прилегает к корпусу очень плотно за счёт специальных зажимов. Именно так устроена переносная коптильня скандинавия. При таком устройстве процесс копчения происходит быстрее в несколько раз. В сущности, это коптильня скорого горячего копчения. Температура внутри набирается очень быстро и держится на высоком уровне на протяжении всего периода копчения. Хорошо использовать для мяса, так как оно труднее поддаётся копчению. Деликатес из рыбы будет готов буквально за несколько минут.
2. Негерметичная конструкция тоже имеет свои плюсы. Рыба в ней будет вкуснее, так как коптиться она будет дольше и вберёт в себя максимум дымовых частичек. Такой агрегат можно собрать самостоятельно из подручных средств, даже во время похода. Чтобы соорудить коптилку из ведра, кастрюли, нужно минимум времени и максимум фантазии.

Коптильню для походных условий можно купить готовую в магазине или сделать своими руками. Мобильную коптильню холодного копчения можно сделать из куска полиэтилена и сухих веток деревьев.

Как правильно коптить?

Некоторые заводские коптильни допускают только горячее копчение, то есть при температуре выше 60 о C . Многие производители честно это признают и не претендуют на большее. Удобные малогабаритные варианты коптильни хорошо подходят для обычной квартиры. Для того чтобы корректно воспользоваться таким устройством достаточно прочитать и выполнять инструкцию.

Есть весьма недешевые варианты, которые позиционируются как автоматические коптильни для горячего и холодного копчения и при этом сильно грешат против истины. У некоторых вся автоматика сводится к простому таймеру и регулятору тэна, а в наличии нет даже термометра в коптильной камере, то есть для правильного холодного копчения такой полуфабрикат требует серьезных конструктивных изменений.

В зависимости от наклонностей, требований и финансового положения каждый выбирает свой план действий:

• купить полноценную, но дорогую коптильню;
• приобрести отдельно: дымогенератор, электротермометр, сделать электронную схему регулирующей обратной связи и найти что-нибудь подходящее типа старого холодильника для коптильной камеры;
• сделать простую стационарную коптильню дополнив ее хотя бы термометром для контроля.

Коптильня с неосторожным названием «Астраханское чудо» не претендует на полную автоматизацию, но хотя бы в принципе допускает холодное копчение. Как это часто бывает у наших производителей, некоторая часть творчества предоставляется потребителям по принципу: придумай и сделай сам. Покупателей, избалованных хорошим дизайном и удобствами, такое чудо вряд ли устроит и они предпочтут заиметь импортную коптильню.

Как говориться в Греции есть все: импортные коптильни из Германии, Финляндии или США представляют собой вполне законченные, стильные и функциональные устройства, способные справиться и с холодным копчением в правильном диапазоне температур (встречаются разные правильные цифры от 18 до 27 и больше градусов). Коптить мясо и рыбу в них легко и удобно, но и стоимость коптильного аппарата скромных размеров обычно начинается с €1100.

Собрать свою коптильню по частям – вполне хороший вариант, допускающий самое высокое качество копчения. При этом можно руководствоваться старыми правилами и ГОСТами, которые во многом строже западных стандартов. Другое дело, что они часто не выполнялись, но для себя-то можно и постараться.

Для копчения именно рыбы нередко делают коптильню походного типа с дымоходом в виде закрытой сверху траншеи. Для хорошей ухи потрошеную рыбу перед разделкой также немного коптят на костре, а в самом конце добавляют чуть-чуть водки – эффект такой, как будто в уху добавляют какую-то неизвестную пряность (при этом совсем не должно быть ни спиртового привкуса, ни запаха).

В большинстве конструкций самодельных стационарных коптилен трудно усмотреть возможность холодного копчения в жаркое время года. Мясо и особенно рыбу обычно коптят горячим способом и чаще можно встретить какие-нибудь секреты быстрого копчения, чем холодного, требующего не только возможностей, но и терпения.

https://youtube.com/watch?v=9g03EI2R6lw

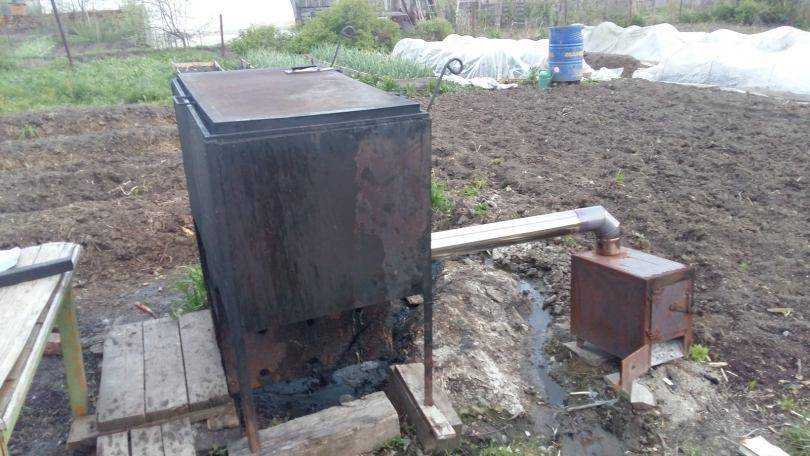

Версия на основе холодильника

Если где-то в вашем хозяйстве имеется старый советский холодильник, на его основе можно соорудить замечательную коптильню для многократного применения.

От холодильника берётся только корпус. В верхней его стороне устройте отверстие небольшого диаметра. Это место для дымохода. А в каждой внутренней боковой стороне монтируются продольные уголки – 3 штуки. Дистанция между верхними этими элементами идентична длине рыбной тушки. На эти уголки ставятся решётки, оснащённые крючками.

На нижнем дуэте уголков размещается поддон для жира, выходящего из рыбы.

Такой аппарат может трудиться и от электрической плитки, которая размещается на его дне. Её нужно накрыть поддоном с топливом. Если на дверке есть магнитная лента, это превосходно. Так гарантируется хорошая герметичность

Простая коптильня на деревянном каркасе, устройство и особенности копчения.

Можно сделать совсем простую коптильню, соорудив полиэтиленовую будку прямо на поверхности земли. Сначала делают деревянный каркас, внутри сооружают крестообразное перекрытие, на котором и будет располагаться дичь. На земле прямо под перекрытием нужно насыпать ровным слоем угли, сверху – можжевеловые ветки, опилки, щепки, траву и прочее.

Затем каркас накрывают полиэтиленовой пленкой. Эту пленку всегда можно снять, чтобы сделать перерыв в копчении, а потом так же быстро вновь натянуть. Края пленки можно закрепить камнями. Для вытяжки нужно оставить небольшие щели. Перерыв во время копчения необходим, чтобы мясо подсохло и выветрилось, иначе излишнее количество скапливающейся под пленкой влаги испортит копченый продукт и сделает его скорее вареным, чем копченым.

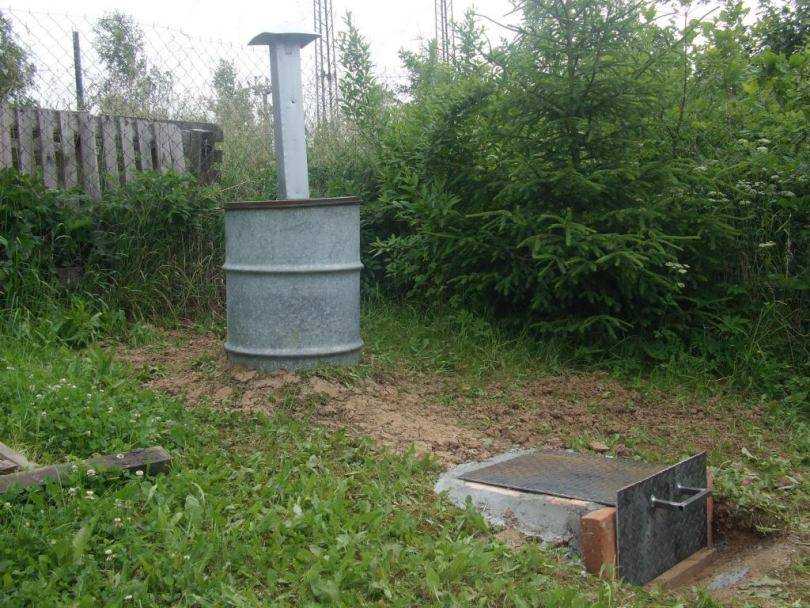

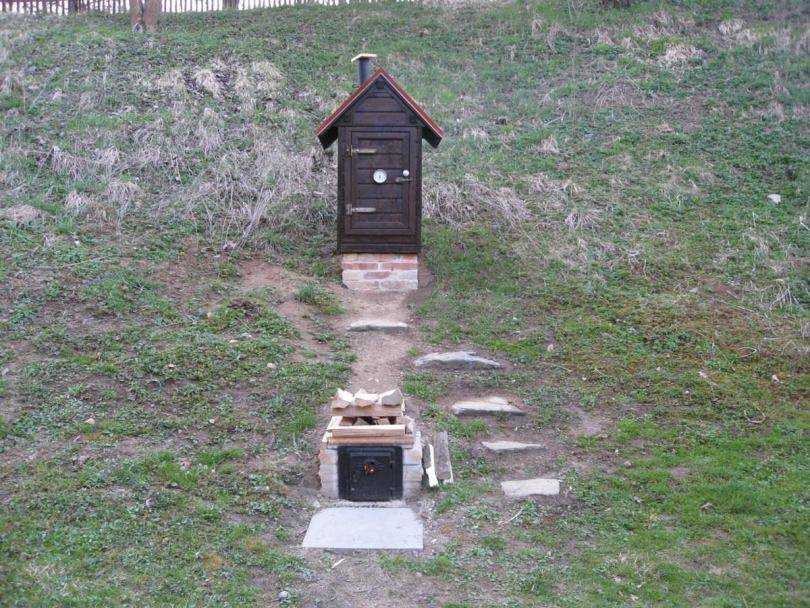

Топка, камера и дымоход

Для пожарной безопасности топка устанавливается так, чтобы верхняя плоскость была на уровне земли. Удобно в качестве топки использовать печную духовку, которые устанавливаются в кирпичные стены дымоходов в домах с печным отоплением.

Духовка вкапывается в землю, размер ямки делается с учётом пространства для открывания дверцы. С тыльной стороны духовки, как можно выше, по размеру трубы вырезается отверстие под дымоход.

Нужно обрезать её дно и верхнюю часть, по бокам от середины и выше просверлить отверстия. В них будут вставляться нарезанные по размеру куски толстой проволоки, на которые впоследствии разместятся продукты на крючках.

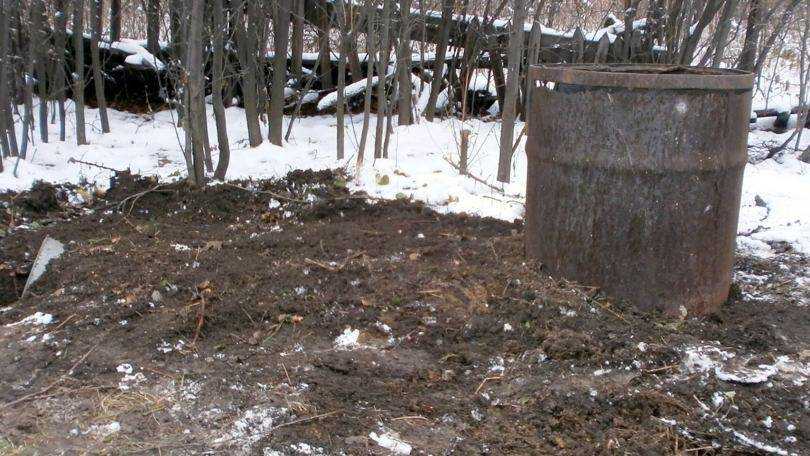

На расстоянии примерно трёх метров от топки размечается место под установку камеры. Для лёгкого фундамента можно выкопать соответствующего размера ямку на глубину полуштыка лопаты и засыпать мелким щебнем.

Постамент под камеру можно выложить из кирпича высотой 4-5 рядов. Некоторые выкладывают всю коптильню из кирпича, но поскольку кирпич впитывает смолистые вещества, этого делать не рекомендуется: впоследствии, при образовании влаги, возможен неприятный запах.

Внутренний квадрат кладки постамента должен быть больше диаметра бочки. Во время кладки установите дымоход — железную трубу сечением не менее 100 мм.

Один её конец должен входить в вырезанное отверстие на духовке, второй — в районе верхних кирпичей постамента.

С помощью раствора зафиксируйте бочку на кирпичном постаменте. Крышка делается по размеру бочки из досок, в которых для выхода дыма сверлятся отверстия диаметром 8-10 мм.

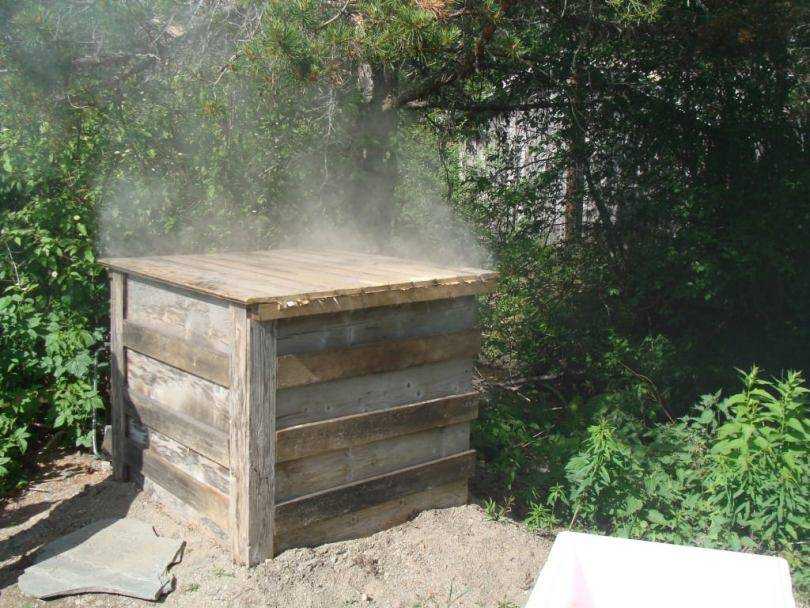

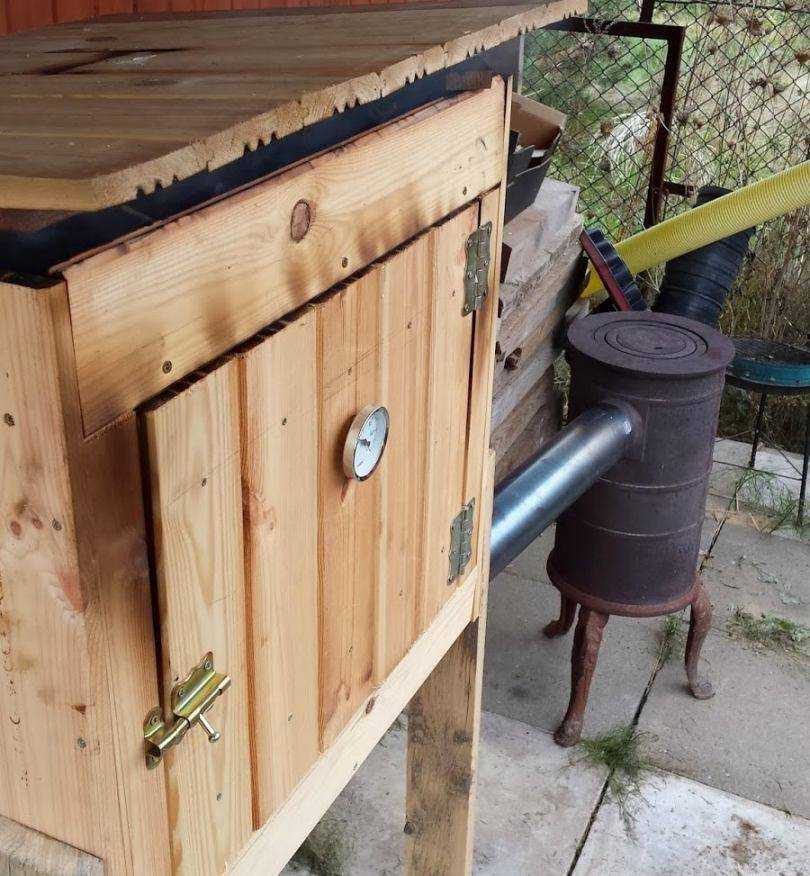

В качестве камеры часто используют деревянные бочки, короба электрощитов, либо изготавливают самостоятельно деревянные шкафы. Очень удобный вариант с дверцей — коптильня из холодильника.

Как выбрать опилки для коптильни?

Приступая к процессу копчения, следует позаботиться о материалах для получения дыма.

Наилучшим вариантом являются вишня и другие косточковые породы, при этом дерево нужно срезать зимой, когда движение сока наименьшее.

Вторым по популярности сортом являются опилки из яблони, груши, сливы и абрикоса.

Деревья должны быть достаточно старые, но при этом не поврежденные и без гнили.

Из лесных пород для копчения подходят — ольха, осина, и, конечно же, липа.

Остальные породы имеют большое количество золы и дегтя, в результате копчения такими опилками продукты будут иметь специфический привкус и запах, примерно такой как в поговорке о ложке дегтя и бочке меда.

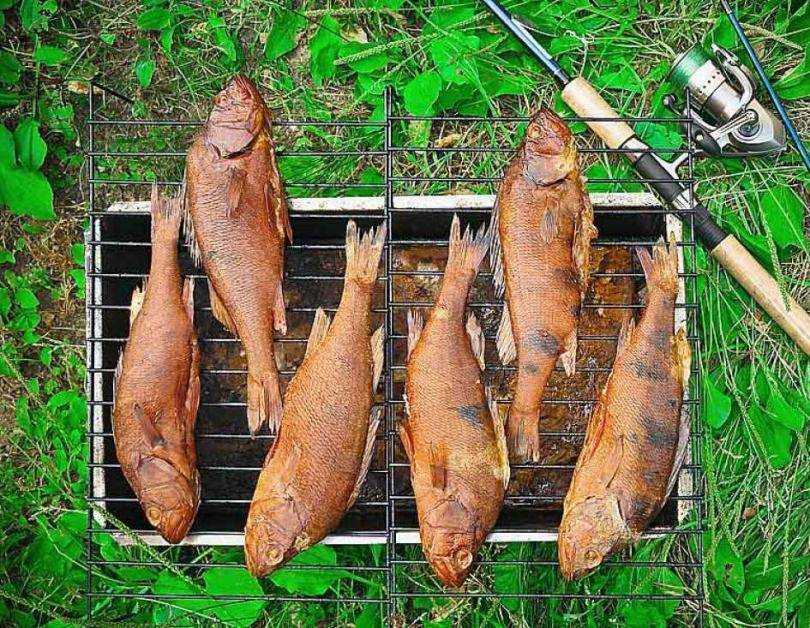

Как сделать походную коптильню для рыбы своими руками

Переносную конструкцию делают из металлического листа толщиной 0,3-0,5 см. Коптильня для рыбы состоит из короба, крышки, решетки и поддона. Инструкция изготовления:

1. Размеры короба: 25 см ширина, 45 см длина и 20 см высота. Поддон размещаю на высоте от днища 5-7 см. Решетку устанавливают на 10 см выше поддона. Из металлического листа вырезают детали по чертежу.
   Все элементы соединяют при помощи сварочного аппарата
2. К торцам и крышке приделывают ручки.
   При желании на крышку монтируют термометр, чтобы удобно было регулировать температуру внутри камеры
3. На крышке проделывают отверстие для отвода лишнего дыма. К нему крепят трубку.
   По периметру приваривают металлический уголок, в получившийся желоб наливают воду для лучшего смыкания крышки

Такой коптильней можно пользоваться как на природе, так и в квартире. Благодаря гидрозатвору крышка прилегает очень плотно и не позволяет сочиться дыму.

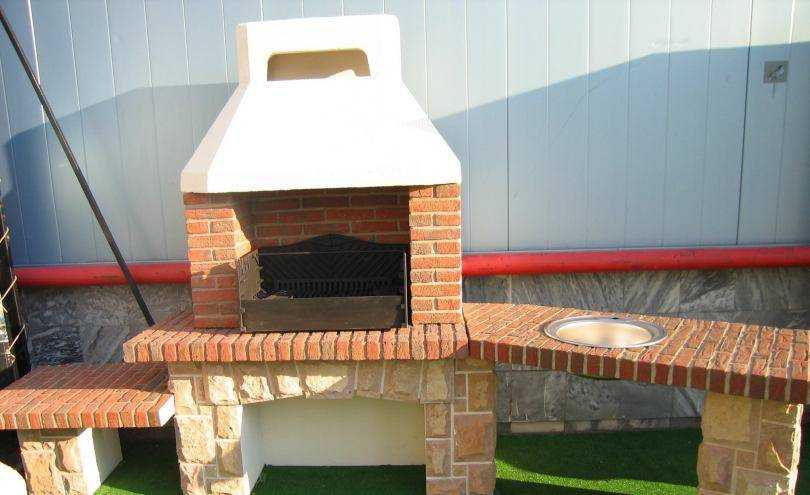

«Два в одном»

Когда простейшие варианты коптилен испробованы, можно переходить к усовершенствованным. Например, использовать в качестве материалов для коптильни кирпичи или нержавеющую сталь. Любителям дачи можно посоветовать вариант «два в одном»: устройство, совмещающее и коптильню, и мангал. Хотя изготовление такого «гибрида» отнимет много сил, они окупятся сторицей: такое устройство долговечно и очень практично, поэтому заняться им, безусловно, стоит.

Итак, коптильня своими руками из кирпичей и стали. На первом этапе нужно с учетом пожаробезопасности выбрать на участке место под коптильню. Для комфорта можно протянуть сюда воду и отвести канализацию. После этого следует заняться эскизом будущей коптильни и обязательно расчертить на бумаге схему укладки каждого ряда кирпичей.

Затем необходимо расчистить и распланировать место для будущей коптильни, а также заложить фундамент.

Рассматриваемая нами коптильня – капитальное строение, поэтому для него потребуется вырыть котлован, установить там деревянную опалубку и обшить ее рубероидом. На следующем этапе нужно уложить слой бутового камня (подойдет и бетон, правда, потребуется его армирование), засыпать его щебнем и залить раствором.

На то, чтобы первый слой хорошо просох, потребуются примерно сутки, после этого можно приступать к следующему.

Стоит отметить, что количество слоев будет пропорционально тому, насколько велика конструкция и сколько она весит.

Закончив последний слой, необходимо проверить его уровнем, сделать гидроизоляцию, а также дать ему полностью высохнуть. Скорее всего, на это уйдет несколько дней.

Кладку лучше всего делать из красного печного кирпича. Выложив первый ряд без раствора, можно сделать разметку и определиться с тем, где устанавливать решетки.

В работе лучше использовать песчано-цементный раствор, предварительно добавив в него известь. При замешивании нужно ориентироваться на консистенцию густой сметаны.

Начинать класть кирпич стоит с углов, которые необходимо будет усилить проволокой, а второй и последующий ряды укладывать в разбежку. Не стоит забывать о том, что горизонтальность выложенных рядов необходимо постоянно контролировать.

Для устройства топки нужно выбрать жаростойкий металл (например, чугун). Перед установкой жаровни необходимо позаботиться о закреплении уголков и арматуры между стенками печи.

Удобство этого варианта заключается в том, что, разместив объемы друг над другом, можно получить устройство для горячего копчения. А удалив переносной очаг на небольшое расстояние и соединив его с камерой при помощи дымохода, можно получить устройство холодного копчения.

Разновидности устройства

Переносная коптильня изготавливается в форме цилиндра, к которому приваривается дно. Два уголка фиксируются внутри конструкции. На них устанавливается противень.

Первый вариант

Такую коптильню можно использовать:

• для горячего копчения;
• в качестве лодочного черпака;
• как переносную печку (внутрь засыпаются горячие угли, накрываются крышкой; в конструкции сохраняется тепло несколько часов).

Размеры проделанного в верхнем элементе отверстия можно регулировать заглушкой. Основные габариты:

• диаметр – 300 мм;
• длина – 450 мм.

Значения могут изменяться в зависимости от индивидуальных условий копчения.

Второй вариант

Для изготовления такой походной мини-коптильни берется нержавеющая сталь толщиной 0,5 мм. Ее внешний вид напоминает ящик, накрытый крышкой. К внутренним стенкам корпуса приклеиваются специальные уголки-упоры. Один фиксируется на высоте около 150 мм, второй – 250 мм. На эти детали размещаются рамы, обтянутые крупной сеткой. На дно укладывается слой опилок лиственных пород древесины.

Рыба размещается на раму, вся конструкция накрывается крышкой. В подобном виде продукт должен пролежать на костре около получаса. Кислород в устройстве отсутствует, потому возгорания опилок не происходит. При этом образуется большое количество дыма.

Как самому сделать коптильню горячего копчения для рыбы

Как сделать своими руками

Коптильню для горячего или холодного копчения можно сделать собственноручно.

Материалы и инструменты

Стационарные коптильни возводят из кирпича, камня, пенобетона, бетонных блоков (пустотелых и полнотелых), дерева, листового металла.

Важно! Основное требование к дымовой камере, топке и дымоходу — огнестойкость. Для изготовления этих элементов нужны негорючие или термостойкие материалы. Трубы для дымохода нужны металлические, а для дымоотвода в коптильнях холодного копчения можно использовать пластиковые и керамические

Трубы для дымохода нужны металлические, а для дымоотвода в коптильнях холодного копчения можно использовать пластиковые и керамические.

Выполнение работ по устройству коптильни невозможно без применения ручных и электрических инструментов. Потребуются:

• болгарка;
• шуруповерт;
• ножницы по металлу (если нет болгарки);
• отвертки;
• пассатижи;
• измерительный инструмент: рулетка, угольник, линейка;
• строительный пузырьковый уровень;
• сварочный аппарат (при изготовлении металлических коптилен).

Из дополнительных материалов потребуются саморезы, болты, диск по металлу, сверла. На этапе подготовки к работам по сооружению коптильни проверяют наличие инструментов и закупают требуемые материалы.

Чертеж рыбной коптильни

Проект коптильни включает все элементы, перечисленные в схемах для горячего и холодного копчения. Но перед постройкой прибора выбирают его размеры, местоположение, материал изготовления. Стационарные коптильни желательно размещать на безветренных зонах участка. Мобильные приборы сооружают в любом удобном месте.

От руки рисуют план участка с указанием расстояний до построек и других крупных сооружений. Выбирают наиболее подходящее место для размещения коптильни, отмечают его. При желании можно набросать эскиз, если речь о солидной кирпичной конструкции.

Но в большинстве своем все стационарные дымовые камеры выглядят одинаково: в виде домика типа скворечника. По своему вкусу выбирают вариант устройства крыши (односкатная, двускатная, плоская) и отделочные материалы для стен и кровли.

Фото 2. Пример чертежа коптильни горячего копчения для рыбы, с размерами и пояснениями. Топку внизу можно организовать различными способами.

Изготовление переносной горячей коптильни

Что требуется для сооружения коптильни:

• два одинаковых металлических бака емкостью 50—60 литров;
• 4 болта сечением 6—10 мм;
• металлические заклепки 8—10 шт.;
• 4—5 металлических пластинок (можно вырезать из нержавейки);
• 2—3 металлических стержня сечением 4—5 мм, длиной 40—45 см;
• проволока для изготовления крючков и решеток;
• металлическая чашка или сковородка;
• металлическая крышка для бака (можно заменить куском мешковины);
• 6 кирпичей.

Инструменты для выполнения работ:

• болгарка с диском по металлу;
• заклепочник;
• шуруповерт со сверлом.

Последовательность работ

1. Изготавливают корпус. У одного из бачков отрезают болгаркой дно. Ставят этот бак поверх второго. С помощью заклепочника, заклепок и металлических пластин, стягивают два изделия в единую конструкцию.
2. Изготавливают топку. В выбранном месте возводят стенку из 3 кирпичей. Напротив нее, на расстоянии 30—40 см, выстраивают вторую аналогичную.
3. Изготовление решеток. Нарезают толстую проволоку на равные отрезки, связывают между собой более тонкой проволокой.
4. Изготавливают поддон из нержавеющей стали. Вырезают прямоугольник нужного размера и загибают его стороны так, чтобы получились бортики.
5. Высверливают отверстия под прутки. Выставляют их.
6. Вкручивают болты на уровне установки поддона (5—7 см от дна).
7. Собирают коптильню: устанавливают внутрь поддон и решетки, баки ставят на кирпичные стенки. Накрывают крышкой или мешковиной.

Холодная коптилка своими руками: конструктивные особенности

Принцип работы

Основной принцип функционирования коптильни – тление горючих материалов (щепы, опилок) без доступа кислорода внутрь конструкции. Их нужно насыпать равномерным слоем на дно, затем зафиксировать на нужной высоте решетки с подготовленными продуктами. Подогревать агрегат в походных или дачных условиях будет костер, мангал, дома коптильню ставят на плиту.

На дно затем помещаются опилки, а на решетку или сетку укладываются продукты. Для начала процесса копчения конструкция должна быть закрыта крышкой. Нижняя часть постепенно нагревается и достигает необходимой для начала приготовления определенного вида мяса или рыбы температуры.

Кислород в коптильне отсутствует полностью, поэтому не происходит возгорания щепы или опилок, но осуществляется их постепенное тление с выделением большого количества дыма. Датчик на устройстве позволяет контролировать показатели нагрева.

Простая коптильня из металлической бочки без дна, устройство и особенности копчения.

Еще один вид коптильни – металлическая бочка без дна. Сначала нужно вырыть в склоне канавку по направлению движения ветра. Как правило, в той или иной местности ветер постоянно дует в одну сторону. Канавка должна иметь отвесные стенки, глубину 20–25 см и длину 7–10 метров. Сверху ее надо закрыть доской или горбылем, а поверх доски насыпать землю или плотно уложить дерн. В результате получится хорошая подземная труба. На ее выходе устанавливают железную бочку без днища.

Низ бочки нужно окопать и землю хорошо утрамбовать. Вместо крышки лучше использовать щит из досок со щелями, через которые будет выходить дым. В таком коптильном отделении затем укрепляют решетку или сетку. С другого конца подземной трубы устраивают топку, где и будут разводить костер. Для этого в земле нужно выкопать яму глубиной 50–60 см и длиной около 1 метра. Перед топкой можно сделать ступеньки, чтобы к ней было удобнее подходить. Края топки надо выровнять с землей под трубой, а сверху накрыть крышкой, металлической или деревянной. Коптильня для холодной обработки мяса готова.
