Как правильно сделать коптильню холодного и горячего копчения для рыбы

Пошаговая инструкция по изготовлению

Так как существует два типа копчения, рассмотрим конструкции для холодного и горячего способов.

Холодное

Вариант с дымогенератором из картонной коробки (инструкцию по сборке смотрите выше)

Из мебельных щитов соберите шкаф. Для низкотемпературной обработки можно использовать любые породы дерева и фанеру, металлические ёмкости также подойдут.

Берём любой деревянный шкаф или изготавливаем его самостоятельно

Сделайте снизу отверстие и вставьте туда переходник с подсоединённым гофром. На дно постелите фольгу.

В нижней части боковой стенки делаем отверстие для подвода дыма

Вверху сверлом на 12 просверлите несколько отверстий для выхода дыма и закрепите крючок.

В крыше шкафа сверлим несколько отверстий диаметром 12 мм для выхода дыма

Соедините дымогенератор со шкафом.

Соединяем картонный дымогенератор с коптильным шкафом гофрированной трубой из фольги

Копчение начнётся после разогрева пиломатериалов и включения вентилятора.

Разогреваем щепки и включаем вентилятор — копчение началось

Горячее

Так как внутри коптильной камеры будет температура до 150 градусов, лучше для её изготовления использовать металл. Хвойные породы дерева применять нежелательно — при нагреве испаряется смола, пропитывая запахом продукты. Также не рекомендуется делать из фанеры или МДФ. Склейка этих материалов выполняется на формальдегидный клей, который будет испаряться и частично проникать в копчёности.

Простой агрегат для горячего копчения можно сделать из металлической бочки.

Обрежьте верх бочки болгаркой. Крышку не выбрасывайте. Режьте внутри так, чтобы осталась небольшая кромка.

Ровно и аккуратно срезаем верхнюю крышку бочки

На место вырезанной крышки приварите металлические прутья толщиной 10 мм.

Привариваем три прута горизонтально к верхним краям

В дне бочки сделайте отверстие под двухдюймовую трубу и вварите её туда.

Сверлим снизу отверстие и навариваем фланец под трубу 2 дюйма

Сделайте съёмный дымогенератор. Для этого возьмите трубу с наружной резьбой под вваренную в дно двухдюймовую.

Длина трубы зависит от подставки, на которой будет размещена бочка — около 30-40 сантиметров

Заварите наглухо с одной стороны.

Низ трубы должен быть закрыт наглухо, чтобы весь дым поднимался внутрь коптильни

Набейте опилками или щепой и вкрутите в низ бочки.

Генерировать дым будут щепки. Их нужно поместить внутрь трубы

Для подогрева можно использовать паяльную лампу.

При нагревании щепки будут тлеть и выделять дым

Домашняя коптильня своими руками

Любителям отведать вкуснейшую и ароматную копчёную рыбу или мяско, можно запланировать смастерить коптильный аппарат собственными руками.

Такой процесс очень интересный и не слишком трудный. Труды хозяев будут вознаграждены аппетитными копчёными изделиями, которые заменят магазинные.

Особенности и преимущества

Сооружение коптильни не трудный процесс, как может казаться вначале. Разумеется, это обусловлено видом агрегата, которое владелец пожелает пристроить у себя на приусадебном участке, а отдельные варианты возможно самим создать всего за считанные минуты.

• Рукотворная коптильня по большей части обходится намного дешевле приобретённой. Её получится сформировать из валяющихся материалов, состаренных предметов, уже не применимых в хозяйстве, но сохраняющих свои качества.
• Удобную коптилку, необходимых размеров и вместимостью, что обусловлено пожеланиями хозяина, можно скоро сформировать собственноручно, непосредственно на даче.

Виды и назначение

Практикуются 2 основных вида коптилен, одна подходящая для горячего, а другая для холодного метода. Они различаются одна от другой в основном методикой изготовления коптилок и температурой, что работает в коптящих камерах.

Продукция отталкиваясь от метода копчения тоже будет иметь отличающийся вкус. Оба типа коптилен возможно задействовать для копчения мяса, рыбки, дичи, колбасок и сала.

1. Холодный способ. Их основная особенность в удлинённом дымоходе, что предоставляет полное образование дымовых газов. Эти модели кроме дымохода имеют 2 основных блока: печку и коптильный бокс. Здесь все вредоносные соединения оседают на стенках дымохода, а мясо обретает немного ощутимый приятный дымок. Производство продукта таким способом занимает от 3 до 7 дней. Срок хранения произведённых таким методом продуктов составляет: 3-12 недель.
2. Горячий способ. Этим методом продукция готовится заметно скорее. Процесс длится от 15 минут до 2-3 часов, многое зависит от приготовляемого продукта. В этих коптящих аппаратах используется вместо дровишек – особая щепа. Это возможно благодаря отличиям в строении прибора. В этих коптилках топка размещается непосредственно под плотно закрытой камерой, что отвечает за копчение. Непроницаемость камере придаёт нагревание в равной мере всей продукции.
3. Существуют разноплановые приборы, что представляются чем-то средним меж холодными и разгорячёнными коптилками.

Кроме неподвижной коптилки имеются переносные агрегаты копчения, компактных размеров, они схожи на ящик с крышкой. Удобны, чтобы брать на рыбалку, пикник.

Изготовление

Изготовление стационарной коптильни горячего копчения из кирпича

В чем заключаются особенности процесса копчения

В наше время излишек продуктов можно законсервировать, или заморозить на длительный срок. Но в прежние времена, при отсутствии морозильных камер и других устройств, единственным способом консервации рыбы и мяса было копчение. Эта технология позволяла приготовить продукты впрок.

С помощью технологии копчения можно заготавливать продукты впрокИсточник tortini-msk.ru

Сегодня копчение используют как способ придать продуктам более яркий вкус. Технология даёт возможность приготовить впрок не только рыбу, мясо, сыр, но и фрукты. Копчение, это технология обработки продуктов с помощью дыма. Есть две разновидности технологии приготовления – холодная и горячая. Горячее копчение происходит при температуре от 50о и выше. Предел холодного копчения находится на границе 40-50о, но обычно температура не превышает 35о.

Коптильню из кирпича можно использовать на протяжении нескольких десятков летИсточник barbeku-kamin-i-pech.ru

При холодном копчении происходит потеря влаги, и продукты, обработанные по этой технологии могут храниться на протяжении года.

Срок копчения при использовании разных способов значительно отличается. Время обработки горячим способом может быть от 6 до 10 часов. При использовании технологии холодного копчения срок обработки продуктов может длиться от 5 суток до нескольких недель. Время приготовления зависит от продуктов, которые подлежат обработке.

Для холодного копчения применяется особая подготовка дыма, и охлаждение его до необходимой температуры. По этой причине, если решать, как сделать коптильню холодного копчения своими руками, то следует изучить все требования к этому устройству, и тщательно их выполнить. Такая конструкция должна иметь две камеры – для охлаждения дыма, и для копчения продуктов.

Огонь не должен быть очень интенсивным, иначе продукты напитаются ядовитыми веществамиИсточник bestpechi.ru

Дым транспортируется через трубу длиной от 8 до 12 метров. Для контроля температуры и обеспечения тяги используется дымогенератор или вентилятор.

Где лучше расположить коптильню

В данной статье рассматривались варианты стационарных и мобильных домашних коптилен. Однако, и выбор места для установки любой коптильни крайне важен, так как процесс копчения занимает время и связан с выходом большого объема дыма. Поэтому использование коптильни в закрытом помещении не является возможным.

Вредные вещества от продуктов горения также могут причинить вред растительности и уличным домашним животным.

Таким образом, при выборе места для коптильни стоит учесть многие факторы и подобрать его с учетом безопасности людей и природы, а также особенностей приусадебного участка или места отдыха.

Что касается самого хранения переносных (мобильных) коптилен, то после использования их можно спрятать в садовом домике, гараже или подвале; а готовые копченые продукты достаточно долго сохраняются в любом холодном и сухом месте.

Рецепт 6, пошаговый: мамалыга по-абхазски

Мамалыга по-абхазски отличается от остальных рецептов тем, что в ее приготовлении используется специальный соленый сыр, а именно сулугуни и кукурузная мука, а не крупа

Рецепт приготовления достаточно прост, с ним сможет справиться любая начинающая хозяйка. Очень важно, соблюдать технологию приготовления и действовать строго по рецепту, не добавляя своих новшеств

Абхазская мамалыга отличается от молдавской и румынской тем, что она готовится как каша, а не как хлеб. Абхазский рецепт подразумевает приготовления каши без использования соли, так как в составе будет соленый сыр. В приготовлении не должно возникать сложностей. Процесс приготовления достаточно быстрый, съедается блюдо мгновенно, особенно вместе с различными вкусовыми добавками и соусами.

• Мука кукурузная один стакан
• Вода два с половиной стакана
• Сулугуни 100 грамм
• Сливочное масло 25 г.
• Петрушка для украшения

Кашку необходимо приготовить на воде. В приготовлении имеется несколько советов и хитростей

Очень важно, чтобы в процессе приготовления она не взялась комками. Для этого, вы можете предварительно развести кукурузную муку в воде, только холодной, используя венчик. Только после того, как вы тщательно все размешаете и сделаете однородную массу, можете перелить смесь в антипригарную посуду или же казан

Затем доведите до кипения, постоянно помешивая венчиком

Только после того, как вы тщательно все размешаете и сделаете однородную массу, можете перелить смесь в антипригарную посуду или же казан. Затем доведите до кипения, постоянно помешивая венчиком.

Следующий шаг является очень важным в приготовлении. После того как кашка начинает приобретать густую консистенцию, необходимо сильно вымешивать ее. Для этого подойдет деревянная лопатка или же венчик.

Затем можете добавить кусочек сливочного масла и продолжить тщательный процесс вымешивания. Размешайте все и протомите на медленном огне в течение двух минут.

На следующем этапе приготовления, согласно оригинальному рецепту, вам понадобится глубокое блюдо. Смажьте его сливочным маслом, а затем переложите в него готовую кашу. Тщательно утрамбуйте.

Вверх блюда накройте широкой тарелкой, оставьте на пять минут, чтобы каша схватилась и соединилась. После этого, можете перевернуть блюдо и убрать его. Таким образом, на тарелке останется мамалыга полукруглой формы.

На последнем этапе приготовления мамалыги, можете украсить готовое блюдо, используя любимую зелень. Помимо этого, возьмите соленый сыр, желательно сулугуни, нарежьте его, положите сверху и по бокам.

Абхазская мамалыга готова. Можете смело подавать к столу и радовать своих домочадцев вкуснейшим, сытным, полезным кулинарным изобретением.

Холодная коптилка своими руками: конструктивные особенности

Дымогенератор — купить или сделать

Цена недорогого дымогенератора начинается от 2500 руб. Более производительное и надёжное оборудование будет стоить не меньше 5000 руб. Эти средства можно сэкономить, изготовив дымогенератор собственноручно.

Для сборки понадобятся:

• Ящики или коробка ёмкостью не меньше 0,1 куба.
• Для холодной обработки нужен металлорукав или пластиковый гофр (менее предпочтительно) длиной 2–3 м. Диаметр должен соответствовать разъёму дымохода.
• Вентилятор или компрессор для нагнетания воздуха.
• Кабеля, выключатель.

Сборка простейшего дымогенератора для холодной обработки дымом:

В верху ящика сделайте отверстие под гофру и вставьте его туда.

Вставляем гофру в отверстие

Внизу ящика поставьте электропечь со сковородой.

Ставим печь со сковородой в нижней части

В этом же ящике снизу, в стенке напротив гофра, сделайте отверстие под вентилятор.

Устанавливаем вентилятор для подачи дыма, подойдёт версия для компьютера

Для герметизации ёмкости проклейте все стыки ящика малярным или обычным скотчем. Положите на сковороду щепу и включите электропечь.

Тлеющие щепки будут дымить на сковороде

После запуска вентилятора дым по гофрированной трубе будет подаваться в коптильную камеру.

Генератор дыма в работе

Какие бывают коптильни?

Коптить можно куриные окорока, сало, рыбу, домашнюю колбасу, мясо. При копчении продукты пропитываются древесным дымом, приобретая неповторимый аромат и вкус. Без коптильни на дровах добиться такого результата не удастся. Никакой жидкий дым, чайные заварки и прочие изобретения промышленности и находчивых хозяек не заменят настоящего копчения дымом.

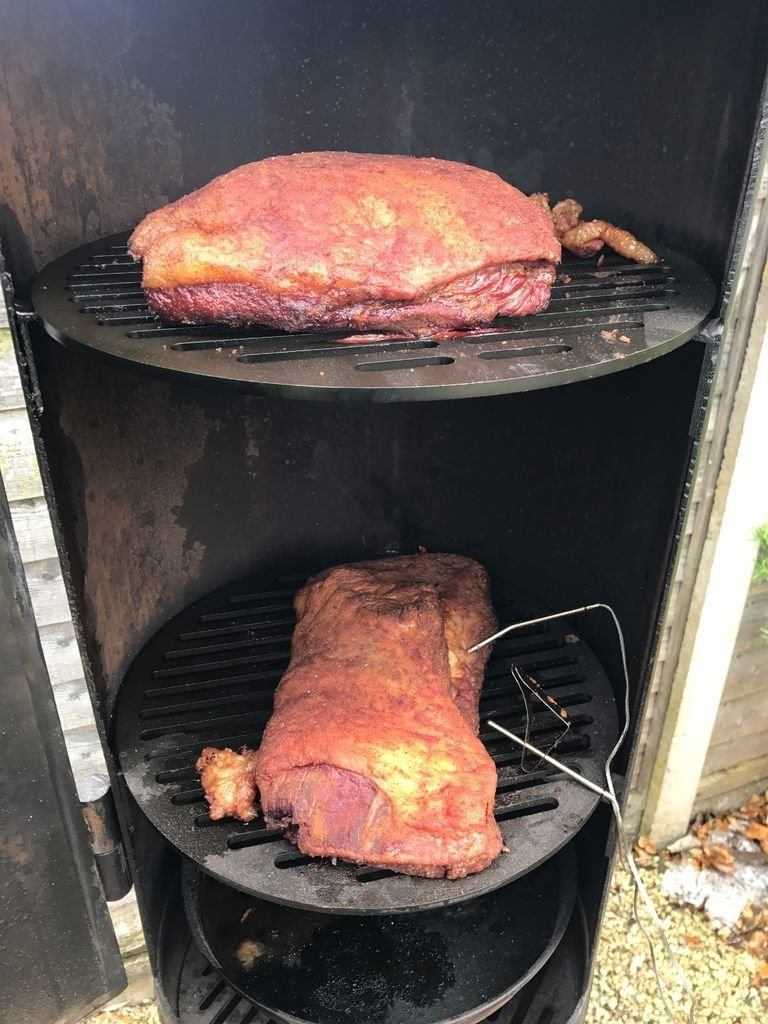

Полки для продуктов в кирпичной коптильне

На приусадебном участке можно установить как покупную коптильню, так и соорудить ее из подручных материалов своими руками. Самодельная коптильня может быть:

• из металлической или деревянной бочки;
• из ведра;
• из сваренных между собой металлических листов;
• кирпичная.

В домашних условиях коптить продукты можно так же в дымоходе, расположенном на чердаке дома. Для этого возле дымохода необходимо соорудить коптильную камеру, в которую дым по дымоходу будет поступать от печи, расположенной в доме. Этот вариант является самым бюджетным, но в тоже время и самым опасным с точки зрения техники противопожарной безопасности.

Коптильня для холодного и горячего копчения

Самой надежной конструкцией является коптильня из кирпича. Более того, выложенная умелыми руками конструкция может стать настоящей изюминкой ландшафтного дизайна участка. Используя фото и чертежи, можно построить функциональную, прочную и стильную конструкцию.

Коптильни из кирпича различаются:

• по размеру;
• по устройству:
• по функциональности.

На участке можно возвести как совсем небольшую по объему, так и достаточно внушительных размеров коптильню. Большие коптильни рекомендуется проектировать в виде декоративных домиков.

Коптильня для большого объема продуктов

Различные по устройству коптильни можно использовать для горячего и холодного копчения продуктов. В первом случае топка будет располагаться непосредственно под камерой копчения, обдавая продукты горячим дымом. Холодное копчение подразумевает чуть отдаленный от камеры очаг огня, чтобы дым мог остыть перед попаданием к продуктам. Горячим копчением продукты готовятся в среднем 2,5 часа, а вот холодное копчение займет до 7 суток. Чертежи наглядно показывают разницу в устройстве двух видов коптилен. Расширить функциональность коптильни можно совмещением ее с барбекю или мангалом.

Схема: устройство коптильни для горячего (слева) и холодного (справа) копчения

Что такое холодное копчение

Холодное копчение — это процедура обработки соленых или маринованных продуктов дымом от тлеющей щепы.

Холодное копчение отличается от горячего копчения более низкой температурой — около 30°, что требует более длительного времени для обработки. Для получения дыма с такими параметрами используется длинный дымовой канал или трубопровод. Во время прохождения по нему, дым теряет высокую температуру. Он поступает в шкаф с развешанными продуктами, имея заданную температуру.

Длина соединительного канала может достигать десятка метров, что представляет основную проблему холодных коптилен.

Традиционным вариантом конструкции являлся костер и неглубокая траншея в земле, ведущая к коптильному шкафу. Обычно, размеры дымохода определялись величиной штыка лопаты, как в глубину, так и в ширину. В костре тлела щепа. Его накрывали крышкой, траншею также закрывали любыми листовыми материалами. Дым проходил по ней в коптильный шкаф и обрабатывал продукты, развешанные внутри.

Мнение эксперта Левин Дмитрий Константинович

Эта технология используется и поныне, так как для нее не требуется никаких особых материалов, а охлаждение дыма в грунте происходит весьма эффективно.

Современные конструкции дымогенераторов позволяют получить длительное и равномерное тление щепы. Длинный дымоход уже не требуется, поэтому используют относительно короткий соединительный шланг. Появляется возможность производить копчение в небольших помещениях с хорошей вентиляцией, вплоть до городских квартир.

Температурный режим

Температурный режим — предмет постоянных споров среди специалистов. Одни утверждают, что с увеличением температуры уменьшится время копчения. Другие возражают, что от этого изменится вкус и общее состояние продукта, он станет менее плотным, потеряет важные микроэлементы и витамины.

Разные продукты нуждаются в наличии определенных условий и времени для процедуры:

Продукты	Температура копчения	Длительность обработки
Свинина	22°	4-5 суток
Домашняя колбаса	20°	3 суток
Сало	23°	2-3 суток
Рыба	25°	0,5 суток
Курица	30°	2-3 суток

Время копчения является самым проблемным моментом, так как необходимо следить за ходом процесса, обеспечивать ровный режим подачи дыма, контролировать качество обработки. Большая длительность процедуры вынуждает людей на время отказываться от других работ, посещения каких-либо мероприятий. Поэтому стараются загружать в коптильню сразу большое количество продуктов, чтобы максимально увеличить эффективность затраченного времени.

Какой способ копчения Вам нравится больше?

ХолодногоГорячего

Как изготовить коптилку: видео

Мы кратко описали, как сделать коптильню своими руками. Эта задача вполне по силам любому хозяину, который привык пользоваться инструментами и хочет готовить вкусные блюда из птицы и рыбы.

Ваши родные и близкие оценят ваши старания, и с радостью полакомятся копченым мясом. Мастера советуют изготовить коптильню самому по таким причинам:

• Стоимость. Коптильни, которые есть в продаже, могут быть простыми по своему устройству или дополнены функциями. Но цены на такие приборы обычно высокие. Коптильня своими руками не потребует от вас больших затрат. Чтобы изготовить ее, подойдут простые материалы и недорогие инструменты.
• Быстрое изготовление. Работы проводятся достаточно быстро. Многое зависит от того, какой вид конструкции вы выберете. На то, чтобы сделать коптильни своими руками, может уйти день, а некоторые агрегаты делаются за пару часов.
• Удобное применение. Коптильни просто обслуживать своими руками. Вы можете готовить вкусные блюда, и при этом вам не придется затрачивать много усилий.
• Долгий срок службы. Агрегаты, сделанные по советам мастеров из надежных материалов, будут служить вам не одни год.
• Быстрый монтаж. Конструкции предельно просты, поэтому их легко собирать.

Вопреки распространенному мнению, коптильни для окуривания своими руками – это не массивные конструкции, которые занимают много места. Установка агрегата на приусадебной территории вполне возможна.

Поставьте его неподалеку от гостевой зоны, и готовьте мясные и рыбные копчености на открытом воздухе. Домашние коптилки компактны, просты в использовании и долго служат. С ними вы сможете добавить в свой рацион новые блюда.

При этом в нем не будет консервантов, в отличие от магазинных продуктов. Соорудите коптильню из стальной емкости: ее даже можно найти в дачном сарае или в кладовке.

Конструкцию легко переносить: после того, как вы прокоптите сало на своем участке, уберите ее в сухое место.

Коптилку легко чистить, поскольку конструкция очень проста. Желательно вычищать емкость после каждого приготовления пищи. Такое окуривание сохранит вкусовые свойства рыбы и птицы.

Копчения из магазинов, напротив, обрабатывают жидким дымом, в котором нет никакой пользы. По словам диетологов, копченые продукты, приготавливаемые без синтетических ингредиентов и консервантов, полезны, но в умеренных количествах.

Домашние коптильни быстро окуривают продукты. В них вы заготовите много мяса впрок, что особенно удобно для тех, кто любит охотиться и ловить рыбу.

Как сделать несложную коптилку из кирпича своими руками

Самодельная коптильня холодного копчения

Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.

Устройство коптильни холодного копчения

Такие установки состоят из нескольких отдельных элементов:

• Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
• Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
• Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.

Схема коптильного аппарата холодного копчения

Принцип работы

Самодельная коптильня холодного копчения работает следующим образом:

1. В дымогенератор помещаются опилки и щепа.
2. Щепки поджигаются и, при необходимости, включается компрессор.
3. Появляющийся при этом дым поступает в коптильную камеру к продуктам.
4. Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
5. Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.

Принцип работы дымогенератора

Виды коптилен холодного копчения

Есть разные конструкции таких аппаратов, но они работают по одной схеме.

Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.

Схема использования коптильни холодного копчения в домашних условиях на газовой плите

Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.

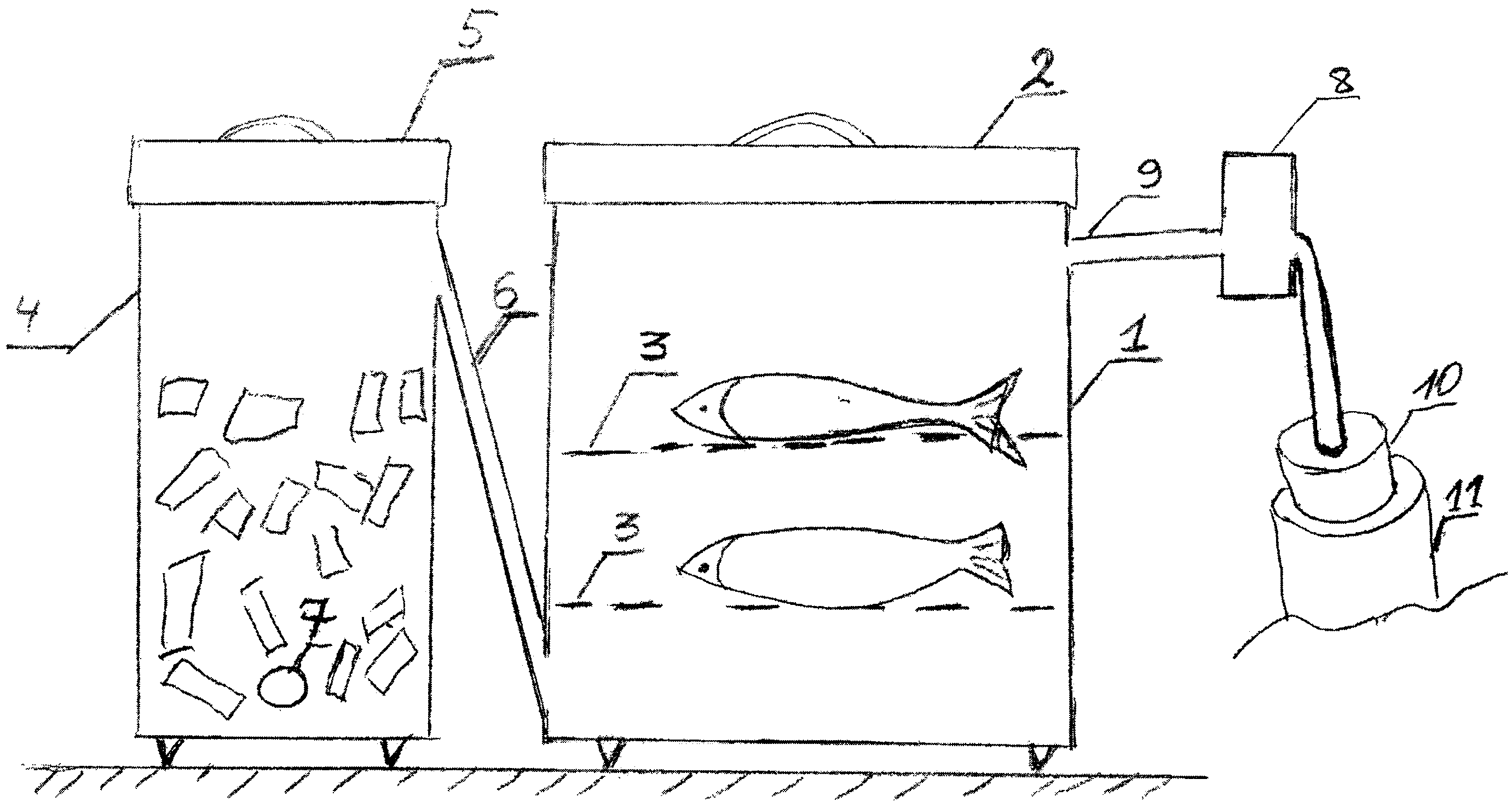

Схема коптильного аппарата холодного копчения с дымогенератором

Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.

Схема коптильни с дымоходом в земле

Коптильня своими руками с дымогенератором

Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:

1. Внутрь дымогенератора помещаются опилки и щепа.
2. Опилки поджигаются и аппарат закрывается крышкой с эжектором.
3. К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
4. Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
5. Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.

Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.

Устройство дымогенератора

Простейшая коптильня холодного копчения

Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.

Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.

Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.

Схема коптильни холодного копчения для изготовления своими руками

Оптимальные размеры

Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:

• для семьи из 4 человек — до 20 литров;
• для нескольких семей или заготовки копчёностей — до 100 литров;
• мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.

Дымогенератор в домашних условиях своими руками

Простое устройство из старого холодильника

Для создания простого дымогенератора для холодного копчения из старого холодильника потребуются лишь несколько деталей. В качестве корпуса можно использовать верхнюю часть холодильника без двери, а в качестве генератора дыма — кирпичи и дрова. Для создания дыма необходимо поджечь кирпичи, затем на них уложить дрова, которые будут долго и равномерно гореть, образуя необходимый дым. Полученный дым проникает в холодильник и позволяет коптить продукты.

Холодильник можно использовать не только для копчения, но и для сушки продуктов, например, рыбы или мяса. Для этого необходимо создать отверстие в верхней части холодильника, чтобы через него мог выходить дым. После создания отверстия необходимо закрыть его с помощью металлической крышки с отверстием для термометра.

Кроме того, в холодильнике можно создать несколько полок, на которых будут располагаться продукты. Для этого необходимо установить деревянные бруски внутри холодильника. Полки можно сделать из металлической сетки, которая пропускает дым.

Этот метод создания дымогенератора является одним из самых простых и доступных, и может быть использован любым человеком, у которого есть старый холодильник. Однако, следует помнить, что при использовании открытого огня необходимо быть предельно осторожным и соблюдать все меры безопасности.

Схема прибора из металлического ведра

Создание дымогенератора из металлического ведра является еще одним простым способом для холодного копчения. Для изготовления такого устройства потребуются:

• Металлическое ведро;
• Древесный уголь или щепа;
• Кирпичи или камни;
• Трубка для выхода дыма.

Схема устройства довольно проста. Сначала нужно установить внизу ведра решетку из кирпичей или камней. На решетку укладываются древесный уголь или щепа, которые будут сжигаться, образуя дым. Для получения дыма также можно использовать сухие листья или траву.

Далее, на вершину ведра устанавливается трубка для выхода дыма, которая должна иметь достаточную высоту, чтобы дым мог свободно выходить и не затруднять процесс копчения.

Чтобы управлять температурой внутри ведра, можно добавить дополнительную решетку, которая будет разделять ведро на две части. В одной из частей располагается дымогенератор, а в другой — продукты для копчения.

Важно помнить, что для изготовления дымогенератора из металлического ведра необходимо использовать только негорючие материалы, а также соблюдать все меры безопасности при работе с открытым огнем

Таким образом, дымогенератор из металлического ведра является простым и доступным вариантом для холодного копчения продуктов, который может быть создан своими руками в домашних условиях.

Чертежи для дымогенератора из кастрюли

Для изготовления дымогенератора из кастрюли потребуются следующие материалы:

• Металлическая кастрюля;
• Металлический крышка к кастрюле;
• Листовая сталь или металлический уголок;
• Труба для выхода дыма;
• Шурупы;
• Дрель с дисковой пилой.

Чертеж для дымогенератора из кастрюли состоит из следующих этапов:

1. Измерьте диаметр кастрюли и вырежьте круг из листовой стали или металлического уголка, который будет служить основанием для дымогенератора.
2. Поставьте кастрюлю на основание и установите трубу для выхода дыма в крышке кастрюли. Обрежьте трубу так, чтобы она достигала крышки кастрюли и оставила достаточное расстояние до верхней части крышки.
3. Вырежьте отверстие в основании дымогенератора для установки топки. Отверстие должно быть достаточного размера, чтобы в него можно было поместить топку и в тоже время обеспечить достаточную поддуваемость к топке.
4. Установите топку в отверстие основания дымогенератора. Топка должна быть устойчиво закреплена в отверстии, чтобы она не двигалась в процессе копчения.
5. Соедините основание дымогенератора и крышку кастрюли с помощью шурупов и дисковой пилы. Убедитесь, что все соединения прочные и надежные.
6. В дымогенераторе должны быть отверстия для подачи воздуха в топку. Число и размеры отверстий зависят от размеров кастрюли и топки.
7. Дымогенератор из кастрюли готов к использованию. Для копчения продуктов необходимо зажечь топку и покрыть крышку кастрюли.

Таким образом, чертеж для дымогенератора из кастрюли является простым и доступным способом для создания дымогенератора своими руками в домашних условиях.

Как сделать устройство своими руками

Основные этапы изготовления:

• подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
• выбор материалов и инструментов;
• непосредственное изготовление;
• сборка;
• установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

• печь или дымогенратор опилок;
• коптильню;
• дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

• болгарка;
• аппарат для сварки;
• угол столярный;
• метр и рулетка;
• молоток;
• аппарат для шлифовки;
• плоскогубцы;
• дрель.

Необходимые материалы:

• металлические листы;
• куски тонкой арматуры или металлическая сетка для решеток;
• болты и гайки из жаропрочных сплавов;
• кирпич или иные материалы для печи;
• металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно

Как построить печь и дымоход

Для создания печи необходимо:

• выкопать яму или выбрать естественное углубление на участке;
• выложить в яме костровище с отверстием для вывода дыма;
• в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
• сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

• вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
• вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

• Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
• Скрепить первые два сегмента друг с другом сваркой.
• Скрепить сваркой остальные две стенки.
• Проварить внутренние швы для герметичности устройства.
• Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
• Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
• Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
• Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Как самому сделать коптильню горячего копчения для рыбы
