Дымогенератор для холодного копчения: виды, чертежи и схемы

Рекомендации

Главное пожелание – это готовить с удовольствием.

Чтобы процесс приносил удовольствие, следует придерживаться нескольких рекомендаций от специалистов.

• Максимально эффективно следует обезопасить себя от возникновения проблем, связанных с конструкцией. В первую очередь нужно хорошо подумать о пожаробезопасности: аппарат должен уверенно стоять на пожаростойкой поверхности. Если конструкция имеет электрические элементы, то нужно сделать максимально возможным их безопасность.
• Использовать рекомендуется только качественное топливо, что позволит обезопасить себя и своих близких.
• Постоянно нужно следить за чистотой всех составляющих конструкции.
• Во время приготовления продукт должен обволакиваться дымом равномерно со всех сторон. Если нет уверенности в надёжности системы, всегда можно купить готовый вариант по демократичной цене, ведь сейчас на рынке представлено большое количество разнообразных дымогенераторов: от дачных вариантов до домашних, от больших до малых, от электрических до газовых.
• Использовать нужно только свежие продукты для мариновки и не забывать о сроках годности готовой продукции.

О том, как сделать своими руками дымогенератор для коптильни, смотрите в видео ниже.

Дымогенераторы для копчения разнообразных продуктов в домашних условиях в последние годы пользуются особой популярностью, особенно у тех, кто любит пищу с «дымком». Ценятся они не только за вкусно приготовленную еду, но и за простую эксплуатацию и минимальное обслуживание.

Возможно ли сделать дымогенератор своими руками

Подбор необходимого материала

При самостоятельном изготовлении дымогенератора нужно правильно подобрать необходимые детали будущей установки.

Ведь от верного расположения, объема и размера будет зависеть вкус полученного продукта.

Выбор контейнера

Контейнер или емкость необходим для сгорания опилок. Каких-либо явных предпочтений нет ни по объему ни по материалу. Но есть ряд рекомендаций для более успешного и правильного выбора:

• емкость должна быть не совсем маленького размера, иначе потребуется постоянное добавление опилок. Идеальный размер — это труба в диаметре 10 сантиметров и длиной 40-50 сантиметров;
• материал изготовления должен быть огнеупорным;
• внизу контейнера необходимо сделать отверстие диаметром примерно в 1 сантиметр;
• Чтобы уменьшить сильный приток воздуха, верхняя часть должна быть закрытой. Для этого изготавливается крышка, в которую можно вставить эжлекторное устройство, если оно устанавливается в верхней части;
• толщину стенок лучше всего выбрать от 2 миллиметров, чтобы в процессе нагревания было меньше деформации корпуса.

Эжекторное устройство

Это система трубок для подачи дыма в приемное устройство. Они могут быть соединены между собой с помощью резьбы, сварки или пайки.

Варианты размещения:

1. снизу устройства. Такой тип возможно применять только если контейнер выбран маленького размера, иначе система работать будет плохо. При нижнем расположении эжекторного устройства скорость сгорания опилок или другого сырья будет немного выше, чем у аппарата с верхним;
2. верху устройства. При таком расположении тяга будет лучше работать и не будет причин угасания горения. Также стоит иметь в виду, что именно при таком расположении дымогенератор сможет продолжить работать (хоть и с меньшей интенсивностью) после выхода из строя генератора.

Компрессор

В качестве компрессора может выступать практически любой насос. Вот лишь некоторые примеры использования предметов, из которых можно сделать компрессор:

• аквариумный генератор. Прекрасная замена. Отличается продолжительной работой и издает минимум шума. Да и к тому же не отличается высокой стоимостью;
• можно приспособить старый кулер от компьютера. Он вставляется в пластиковую тару и способен направлять дым в нужное направление;
• можно приобрести сразу готовое устройство;

Сырье

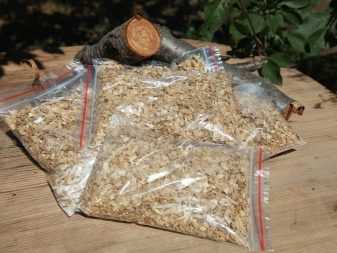

В качестве продукта горения хорошо подойдут опилки. Но стоит выбирать не из хвойных пород и березы.

При использовании такого дерева продукт копчения выйдет горьковатым. остальные опилки прекрасно подойдут для коптильни. Также прекрасным сырьем будет отрезанный ветки от плодовых растений.

Если сырье будет слишком мелким, то лучше всего внутри контейнера установить пружины, для лучшего прохождения дыма сквозь них.

При использовании крупных опилок доработка устройства не требуется.

Основные сведения

Много лет для такой обработки использовалось исключительно природное сырьё. Это позволяло продуктам впитывать в себя ароматы, характерные определённых сортов деревьев. Однако в промышленных масштабах опилки используются по минимуму. В основном они заменяются различными вкусовыми добавками и заменителями. Одним из таких химикатов стал жидкий дым, небезвредный для организма. Однако для личного использования применяют генератор дыма для холодного копчения на натуральном топливе, устроенный во дворе дома или дачи.

Особенности термической обработки

Обработка дымом мяса или рыбы происходит двумя способами. Первый требует нагрева в интервале 55—110 градусов. При таком горячем копчении продукты дозревают очень быстро, но термическая обработка разлагает все полезные вещества. При неравномерном подогреве часть загруженного сырья подгорает.

Требования к оборудованию

Для того чтобы изготовить дымогенератор для копчения своими руками, нужно задействовать информацию о способах и оборудовании. Как правило, любая постройка собственной коптилки упирается в финансы и технические возможности.

Учитывая эти особенности, нужно соблюдать такие правила:

• Конструкция должна обеспечивать быстрое дымовыделение.
• Минимальный контроль со стороны человека.
• В то же время нужно соблюсти правила пожарной безопасности.
• Полное сгорание топлива позволит реже добавлять его и тем самым колебать температуру приготовления.
• Чем проще аппарат, тем лучше он работает.

Устройство коптильни

Описать схему этого приспособления несложно. В одной части происходит тление дров и опилок. Открытого огня не следует допускать из-за повышения температуры. Условие такого процесса — недостаток кислорода.

В другую часть помещаются продукты, которые нужно подкоптить. Между ними прокладывается коллектор для поступления дыма. Для ускорения процедуры его должно быть как можно больше. Во втором отделении нужно сделать отверстие для отвода излишков дыма и создания разрежения в этой камере.

Недостаток простейшей коптильни в необходимости постоянного контроля за уровнем топлива и периодического добавления оного. Минимизируется этот отрицательный момент применением дымового генератора.

Особенности устройства дымогенератора

Детали самодельного дымогенератора для коптильни холодного копчения не должны быть трудоёмкими, дорогими и тяжёлыми. Подручные материалы и имеющееся оборудование пригодится при его изготовлении. Основные компоненты устройства:

• Ёмкость для опилок со съёмной крышкой.
• Отверстие со шлангом для нагнетания воздуха снизу.
• Наверху отходящий канал в коптильню.
• Компрессор.

Сколько стоит купить готовый дымогенератор для холодного копчения: цена вопроса

А теперь несколько моделей, наиболее популярных по версии Яндекс.Маркета:

Модель	Средняя стоимость, руб.	Преимущества
Дымогенератор Меркель для холодного копчения	5300	Небольшой вес, компактные размеры.

Модель	Средняя стоимость, руб.	Преимущества
Генератор HANHI ZMEI	9900	Удобный в работе, безопасный.

Модель	Средняя стоимость, руб.	Преимущества
Устройство FINLANDIA	4290	Экономно расходует топливо.

Модель	Средняя стоимость, руб.	Преимущества
Дым Дымыч	2600	Самый дешёвый вариант.

Модель	Средняя стоимость, руб.	Преимущества
Генератор дыма HOBBI SMOKE	3900	Отличается высокой производительностью.

Особенности изготовления и применения дымогенератора для копчения

При сборке дымогенератора учтите следующие рекомендации:

• температуру подаваемого дыма можно регулировать благодаря увеличению или сокращению соединительных патрубков между камерой с продуктами и дымогенератором;
• заранее определите размер коптильной камеры;
• камеру можно сделать из старого холодильника. Благодаря тому, что двери будут закрываться плотно, дым сохранится внутри, и продукты будут отлично обработаны при сохранении оптимальной температуры;
• после сборки устройства проведите его тестирование, попробовав закоптить небольшую партию мяса или рыбы.

Что касается самого процесса приготовления продуктов в коптильне, то рекомендуем воспользоваться такими советами:

• продукты для копчения заранее засолите и замаринуйте по выбранному рецепту;
• при копчении поддерживайте температуру в пределах порядка 30-35 градусов;
• коптить лучше при сухой погоде;
• чтобы вкус копченостей был более насыщенным, добавьте в опилки ветки вишни или лоху винограда;
• вкус готового мяса или рыбы во многом зависит от сорта опилок;
• чтобы ускорить процесс приготовления поставьте внутри дымогенератора электрический ТЭН для нагрева опилок.

Как выбрать подходящий вариант

Виды самодельных генераторов

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

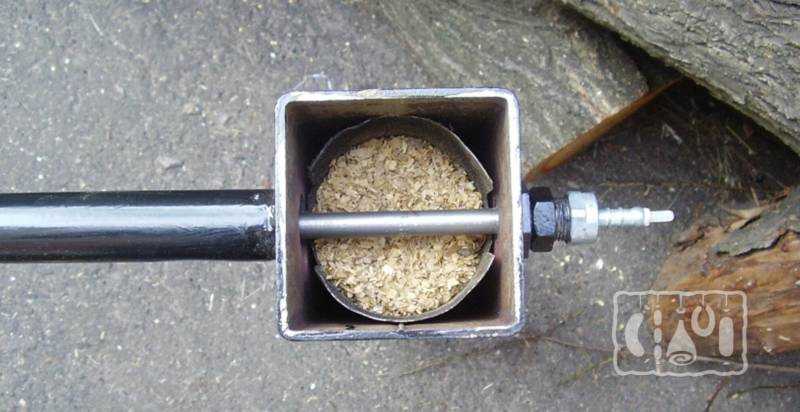

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

Шибер выглядит так

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

• выходную трубку дымогенератора опускаем вниз,
• в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
• с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

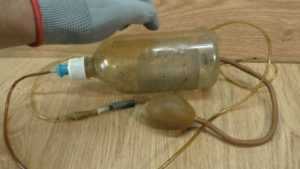

Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Подготовка

Изначально следует всё подготовить для работы. Условно этот момент можно разделить на несколько этапов.

Подготовка топлива. Она заключается в выборе опилок или щепок. Крайне не рекомендуется использовать опилки сосновых пород дерева, так как при копчении продукт приобретёт горьковатый вкус

Стоит обратить внимание на такие варианты, как ольха, груша, яблоня, которые можно найти в продаже. От выбора топлива может отличаться цвет и запах продуктов

Нередко для пикантного аромата добавляют розмариновые веточки, скорлупу миндаля и другие травы с приятным запахом. Во время копчения можно использовать как влажные, так и сухие щепки, первые дают больше дыма, когда вторые являются классическим вариантом. Недостатком влажных щеп является большое количество гари, что компенсируется установкой специальной решётки или влажной тряпкой. Категорически не рекомендуется использовать крашеный материал или материал, покрытый лаками или другими химическими веществами.

Подготовка оборудования. Нужно тщательно очистить камеру, дымоход и дымогенератор от следов предыдущего использования. Всегда нужно держать оборудование в чистоте. После очистки следует прогреть пустую конструкцию до температуры +200 градусов, после чего остудить до нужной температуры. Теперь можно засыпать продукты горения. Эксперты рекомендуют сначала насыпать от 2 до 6 столовых ложек, после чего следует следить за прогоранием и добавлять по мере необходимости.

Подготовка продукта. Обычно для копчения используется мясо или рыба, но также можно коптить сало, сыры, грудинку, овощи и фрукты. Перед началом копчения мясо всё же необходимо засолить. Если при горячем копчении это является лишь рекомендацией, то при холодном – обязательным пунктом. Обычно солят от нескольких часов до нескольких суток. Вариаций столько, сколько и существует рецептов.

Полезные советы

Приобретая установку, необходимо уточнить, имеется ли у нее приемник для конденсата. Если он отсутствует, на шланг, ведущий к коптильной камере, надо установить тройник с тонкой трубкой. По ней будет стекать конденсат в заранее подготовленную емкость. Это же касается и самодельных устройств. Если отвода конденсата не будет, влага начнет попадать на продукты, снижая качество копчения.

Не следует покрывать внутреннюю часть корпуса никакими составами, краской или маслом. В сети иногда попадаются рекомендации о нанесении подобных материалов. Авторы таких советов утверждают, что таким образом корпус можно защитить от коррозии и выгорания. Однако, результатом будет только дым, испорченный продуктами горения этих составов.

Какой дымогенератор установлен на Вашей коптильне?

СамодельныйПокупной

Не следует использовать опилки или щепу хвойных деревьев. Смола, которая в них содержится, делает продуты горькими. Она скапливается внутри корпуса, и ее приходится долго вычищать. Березовые опилки также не рекомендуют, поскольку они содержат деготь. Он дает эффект, схожий с действием смолы.

В заключение следует отметить высокую эффективность и компактность дымогенераторов. Любые модели, промышленные или самодельные, позволяют обойтись без громоздких и затратных стационарных коптилен. Появляется возможность коптить продукты даже в квартире, предварительно проведя дымовую трубу в форточку. Эти способности делают дымогенераторы востребованными и популярными устройствами.

Как выбрать мангал: на что обратить внимание при покупке, какие характеристики важны, обзор популярных моделей, их плюсы и минусы, правила ухода за изделием и советы владельцев
Афганский казан — виды, особенности, плюсы и минусы, советы по выбору, советы опытных пользователей, что в нем можно приготовить

Подготовка чертежа

Как и в любом процессе, связанном со сборкой составных конструкций, в первую очередь необходимо подготовить чертежи с размерами всех деталей и узлов. Его можно подготовить исходя из собственных взглядов и видений, а материалы подбирать в соответствии с размерами, указанными в схеме. Альтернативный вариант – корректировать чертеж в соответствии с размерами материалов, имеющихся в наличии.

В том и другом варианте важно, чтобы получившиеся пропорции позволили сконструировать работоспособное изделие. На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения

Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:

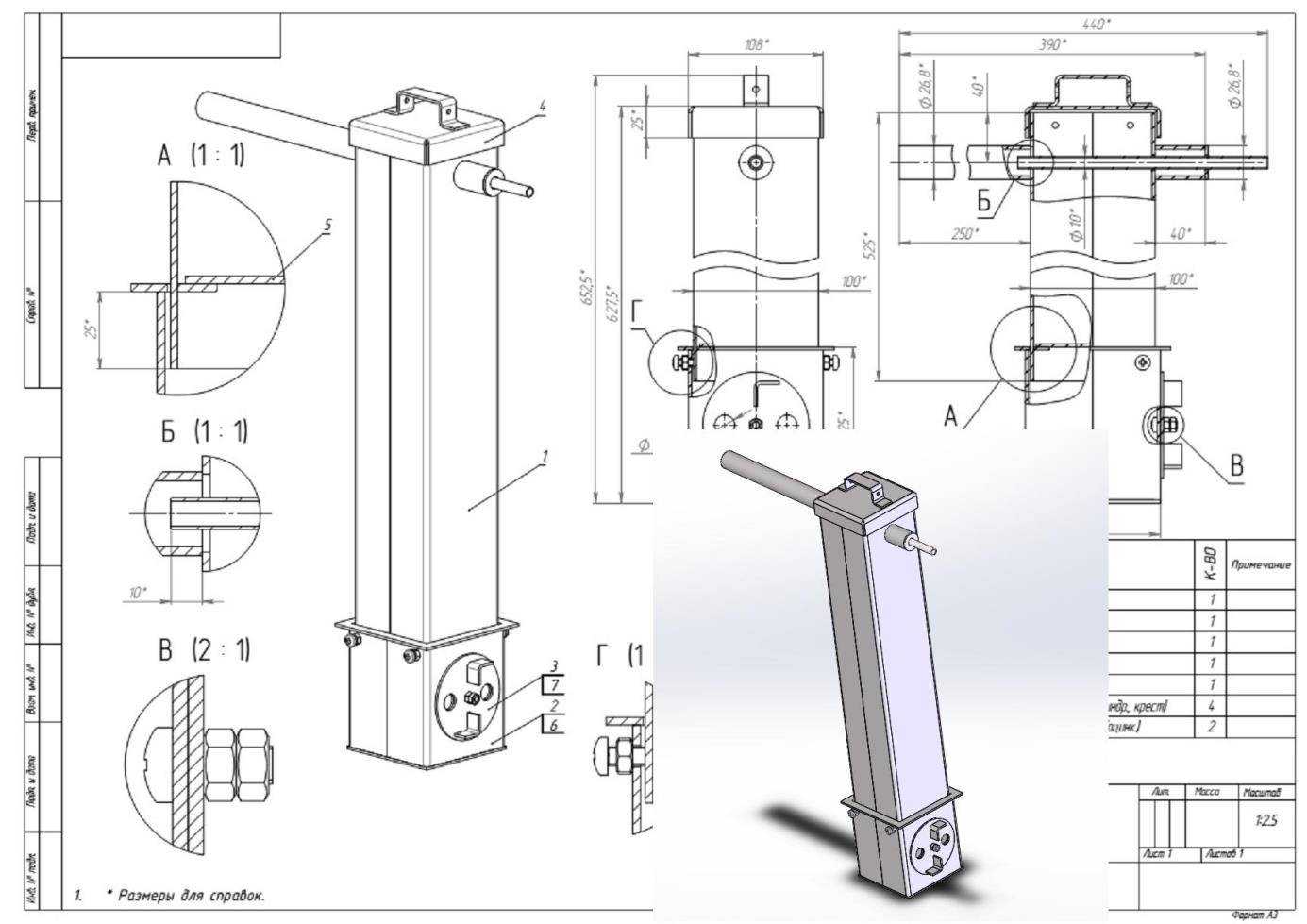

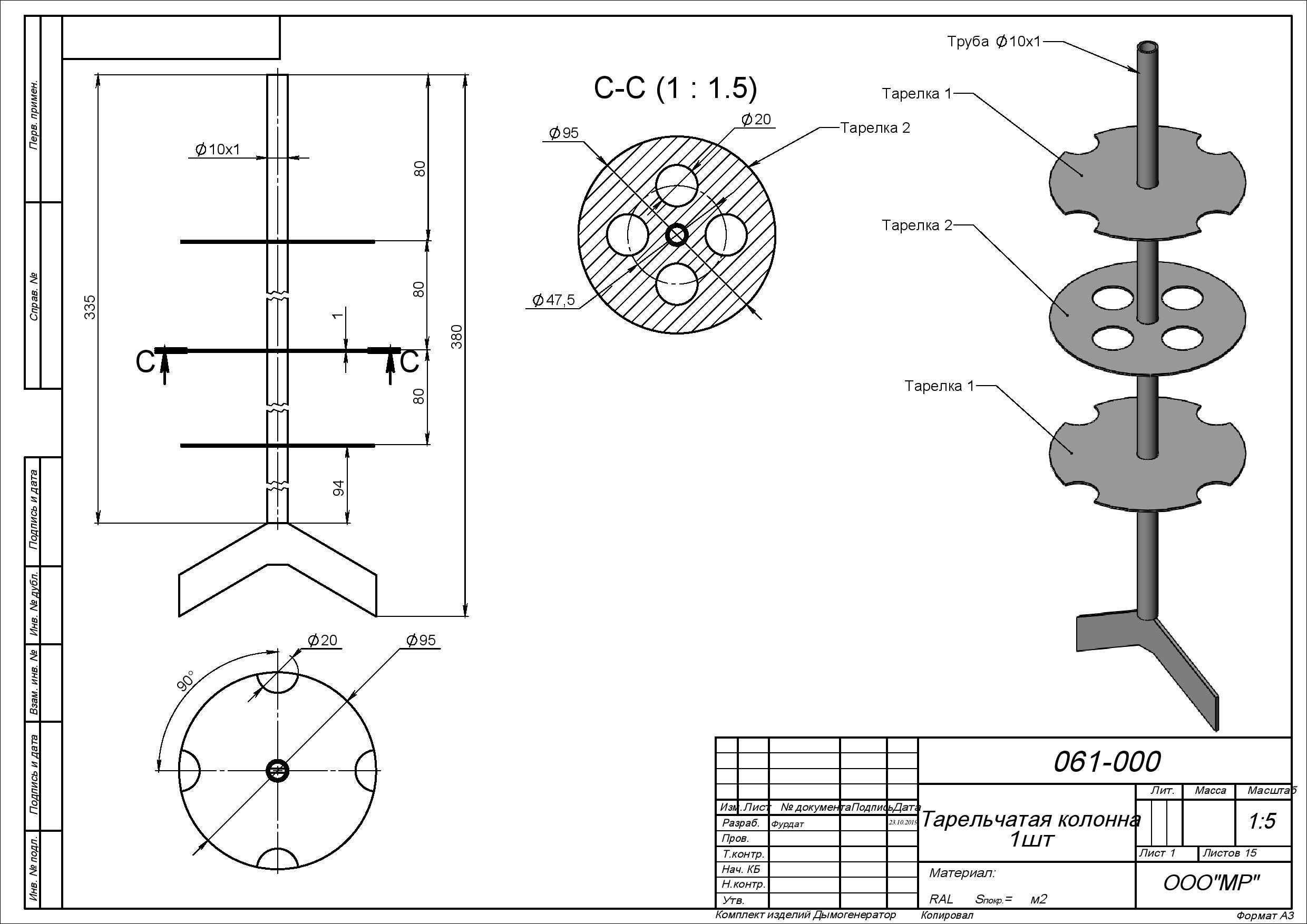

На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения. Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:

• С верхней или нижней эжекцией. Эта конструктивная особенность предполагает место расположения эжектора: трубок подачи воздуха и вывода дыма – в верхней части корпуса генератора или в нижней.
• С охладителем или без него. Это решение предполагает наличие дополнительного элемента в схеме подачи дыма в коптильную камеру, выполняющего роль охладителя и дополнительного фильтра для конденсата.

Схема работы

Чтобы более детально рассмотреть все тонкости и нюансы, возникающие и встречающиеся при изготовлении коптильни в домашних условиях, выберем вариант с нижней эжекцией, охладителем и сборником конденсата.

Другие варианты для самодельных коптилен

Помимо дымогенератора, для самодельных коптилен можно использовать другие устройства. Например, можно использовать металлический бочонок, в котором будет гореть топливо, а сверху на специальных решетках будут располагаться продукты. Для обеспечения тяги можно установить в верхней части бочонка специальный вентилятор, который будет вытягивать дым изнутри и выводить его наружу.

Еще один вариант – использовать металлический ящик, в котором будет гореть топливо, а сверху будут располагаться продукты. В качестве топлива можно использовать древесные щепки или солому. Для обеспечения тяги в верхней части ящика нужно сделать отверстие, через которое будет выводиться дым. Для регулировки тяги можно установить специальный вентиль.

Также можно использовать газовую горелку в качестве источника тепла. Для этого продукты располагаются на специальной решетке над горелкой. Для создания дыма можно использовать специальные чипсы из древесных пород. Чтобы обеспечить тягу, можно установить над горелкой вытяжной вентилятор, который будет вытягивать дым изнутри и выводить его наружу.

В любом случае, для создания коптильни необходимо помнить о безопасности и использовать только материалы, не выделяющие вредных веществ при нагревании.

В статье были рассмотрены различные варианты и схемы дымогенераторов, а также подробные инструкции по их созданию

Важно учитывать не только конструктивные особенности, но и выбор подходящего компрессора. Сделав свой дымогенератор, можно получить вкусное и ароматное мясо, рыбу и овощи в домашних условиях

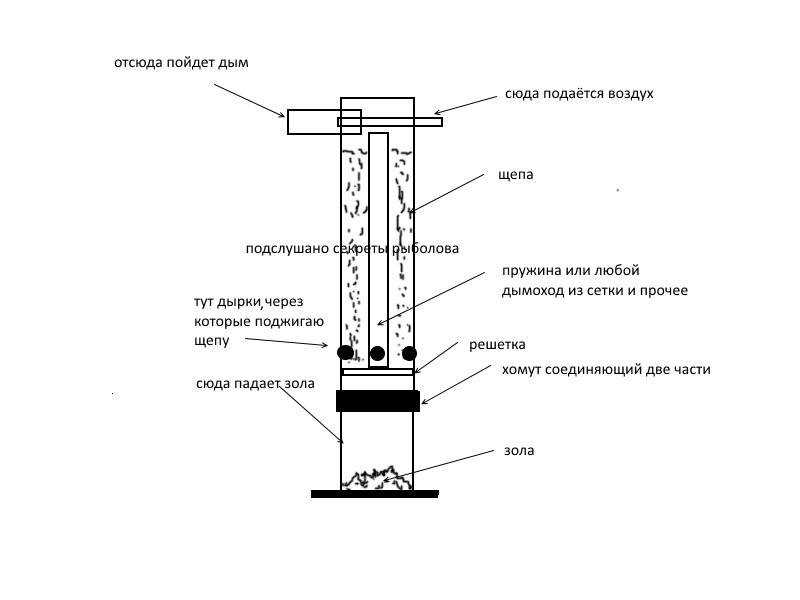

Зольник и колосниковая решетка

Как можно увидеть на фото выше, нижняя часть камеры сгорания оснащается колосниковой сеткой или решеткой. Это обязательный элемент установки, который служит для поддержания щепы, еще не успевшей прогореть.

Поверх колосниковой решетки в корпусе камеры сгорания проделывается отверстие для розжига щепы (диаметром 8-10 мм). В процессе работы отверстие розжига будет выполнять функцию поддувала. Одинаково распространены дымогенераторы как с одним, так и с двумя (противоположными) отверстиями поддувала. Если щепа будет прогорать слишком быстро, одно из отверстий в любой момент можно закрыть.

Объем и высота зольника рассчитываются, исходя из количества пепла, образующегося в процессе работы. Как показывает практика, даже при длительном копчении пепла в зольнике скапливается очень мало: 1-2 спичечные коробки. Поэтому высота зольника может быть равна и 5-ти, и 3-м сантиметрам. Этого будет вполне достаточно для однократного копчения (для одной загрузки щепы).

Отверстие розжига, расположенное над колосником – это классический вариант конструкции дымогенератора. Кто-то располагает поддувало непосредственно в камере зольника. Принципиальных отличий в работе дымогенератора в этом случае не отмечается.

Tolyattinets

У меня отверстие для розжига находится ниже колосника. Сам зольник высотой где-то 3 см (от нижней крышки до колосника).

Раз уж зашла речь о расположении отверстий, определим правильное местоположение выходной трубы, которая будет служить для отбора дыма из камеры сгорания. С этим нам поможет опыт пользователей портала. Считается, что 5 см – это оптимальное расстояние от колосниковой решетки до центра выходного отверстия (актуально для устройств с нижним отбором дыма). В пользу обозначенного параметра говорит и успешный практический опыт, и «холодные» теоретические расчеты.

a-nry Пользователь FORUMHOUSE

В первых дымогенераторах описанной конструкции выходную трубу делали на расстоянии 50 мм от наглухо заваренного донышка. Поддувало располагалось в той же плоскости, но было развернуто на 90°. Думаю, что эта необходимость связана с накоплением золы, ведь если зола перекроет поддувало или выход, тяги не будет вовсе. По этой причине я у себя и сделал зольник.

Зольник лучше сразу делать в форме съемной нижней крышки. Впоследствии ее легко можно будет отсоединить, чтобы почистить дымогенератор.

Некоторые люди стремятся защитить выходное отверстие дымогенератора специальной сеточкой (чтобы из камеры сгорания в дымоход не попадали опилки, зола или не прогоревшая щепа). Делать этого не нужно, ведь наличие дополнительных элементов может привести к закоксовыванию отверстий или к зависанию щепы. Максимум, что можно сделать для защиты выходного отверстия – это установить над ним небольшой козырек.

a-nry

Выходное отверстие под резьбу 3/4 дюйма ничем не перекрывается. Новый ДГ сделан из нержавейки от дымохода (d=110мм, L=500мм). С двух сторон установлены крышки. В нижней крышке находится зольник и отдельное отверстие для запала. На выходное отверстие сделал внутренний «козырек» от засора мелкой фракцией. Тестовый запуск прошел на опилках: прогорело все – чисто и без зависаний.

Стальная водогазопроводная труба под резьбу ¾ дюйма – это лучший материал для системы каналов, соединяющих дымогенератор с коптильной камерой. В этом вопросе мнения пользователей FORUMHOUSE сходятся практически на 100%.

Дымогенераторы промышленного производства

1. HANHI, Zmei. Цена 9800−10800 руб. Емкость для топлива объемом 10 литров. Одной загрузки достаточно на 10 час работы. Мощность встроенного электронагревателя 1 кВт. Наличие фильтра, термометра, воздушного змеевика для охлаждения дыма.
2. ДымОК. Цена 4700−5200 руб. Емкость для топлива объемом 0.5 кг. Материал корпуса — нержавеющая сталь AISI 304. Время работы до 6.5 час. Наличие компрессора, соединительных шлангов в комплекте.
3. УЗБИ, Дым Дымыч 01М. Цена 2800−3900 руб. Одной загрузки достаточно на 15 час работы. Наличие компрессора в комплекте.
4. Smoke 2.0, Smoke House. Цена 1440−1800 руб. Емкость для топлива объемом 2.5 литров. Материал корпуса — нержавеющая сталь, толщина 2 мм. Время работы 3-6 час.
5. Merkel, Premium. Цена 9900−10800 руб. Одной загрузки достаточно на 12 час работы. Материал корпуса — нержавеющая сталь, толщина 2 мм. Наличие фильтра и специальной зажигалки в комплекте.

Сборник для конденсата и смолы

Вертикальный участок трубы, по которой дым подается в коптильную камеру, является, своего рода, естественным дефлегматором. Конденсат, скапливающийся на его холодных стенках, насыщается вредными смолами (способными безнадежно испортить вкус коптящихся продуктов), после чего стекает вниз. С одной стороны, без дефлегматора обойтись нельзя никак, с другой – перед мастером, оснастившим свое устройство вертикальным дефлегматором, встает вопрос утилизации вредных продуктов сгорания древесины. Решается он довольно просто – установкой приемной тары в подходящем для этого месте.

Длина дефлегматора, как правило, чуть меньше, чем длина камеры сгорания.

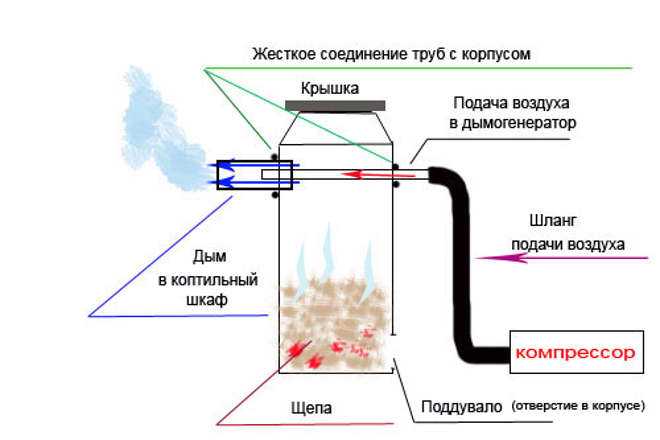

Устройство дымогенератора для холодного копчения, сделанного своими руками

Самодельная конструкция состоит из ёмкости с крышкой, трубки для подачи дыма в коптильню и небольшого компрессора. Все составляющие комплекта можно купить по отдельности. Самодельный генератор обойдётся вам гораздо дешевле заводского, а для его изготовления не потребуются какие-то специальные инструменты. Современные «кулибины» обходятся даже без сварочного аппарата. Выглядит этот прибор примерно так:

Самодельный дымогенератор

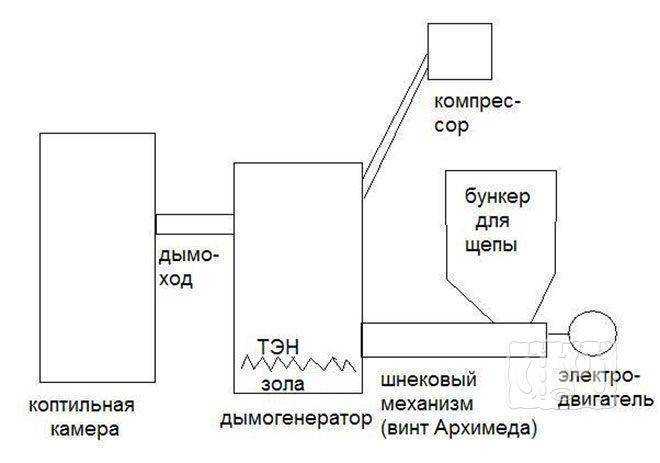

Схема для дымогенератора холодного копчения своими руками

Схемы устройства несложно найти в сети Интернет. Вариантов несколько, но все они объединены общими деталями конструкции:

Устройство генератора с разными видами эжекции

Эжектор в дымогенераторе

Эжектор – устройство, которое организует циркуляцию дыма из генератора в коптильный бак. Изготовить его можно из обычной водопроводной металлической трубы, а для соединения используют сгоны и уголки из того же арсенала сантехника. Соединять части инжектора можно сваркой, пайкой или резьбой. Проще всего использовать резьбовые соединения.

Размещают эжекторы в верхней или нижней части генератора. При размещении в верхней части продукты разложения опилок оседают на внутренних стенках генератора и на самой щепе в ёмкости, всё это повторно горит и образует большое количество канцерогенных соединений. Специалисты предлагают отдать предпочтение в самодельном дымогенераторе для коптильни холодного копчения нижней эжекции, при которой обеспечивается оптимально чистый дым, а само обслуживание генератора значительно упрощается.

Подробнее об этом в видеоматериале:

Компрессор для дымогенератора коптильни: нужен или нет

Задача компрессора – подача дыма из генератора в коптильню. От интенсивности дымления напрямую зависит результат работы. Холодное копчение – длительный процесс, поэтому компрессор должен работать долго, несколько часов, а то и суток

Важно, чтобы домашнее устройство не потребляло много электроэнергии и было ремонтопригодным

Важный момент – регулировка интенсивности подачи воздуха. Она поможет правильно подобрать режим и продолжительность копчения

Для небольшой камеры достаточно мощности компрессора в 0,8 атм, с такой задачей легко справляется небольшой прибор, к примеру, аквариумный. Для больших коптилен умельцы используют автомобильные компрессоры или детали от холодильника.

Камера для копчения

Для качественного холодного копчения потребуется несколько суток, но за это время в камере могут образовываться и вредоносные микроорганизмы, которые способны испортить продукты

Именно поэтому важно сделать камеру герметичной и правильно организовать весь процесс

Самый простой вариант – сделать камеру из двухсотлитровой металлической или деревянной бочки

Важно добиться герметичного стыка трубы дымогенератора и камеры. Бочку устанавливают на кирпичи, а на дно укладывают поддон для сбора жира

Внутри импровизированной камеры приваривают несколько кусков арматуры для подвешивания продуктов. На эту же арматуру можно установить решётки, если вы хотите разложить рыбу или сыр.

Можно изготовить камеру из кирпича или листового железа. Такие капитальные сооружения подходят для тех, кто собирается постоянно использовать коптильню или зарабатывать на этом. Швы кирпичной кладки тщательно замазываются глиной

Если камера металлическая, то важно проследить за качеством сварных швов

Техника безопасности

Сборка и применение дымогенератора должны осуществляться с соблюдением правил безопасности:

• при сборке генератора своими руками нужно следить, чтобы работа целиком соответствовала требованиям работы с электрическими приборами и пожарной безопасности;
• чтобы проблем с работой прибора было немного, на нем должна присутствовать автоматика отключения;
• электрические провода и другие элементы, которые могут повредиться вследствие перегрева, нужно держать на безопасном расстоянии от элементов нагревания и не находиться под влиянием высоких температур;
• своими руками прибор лучше всего делать из металлического корпуса, который покрыт жаропрочным покрытием;
• устанавливать устройство нужно на поверхность, устойчивую к возгораниям – цемент, кирпич или бетон. Нельзя ставить прибор на дерево.

Из чего состоит дымогенератор

Один из основных элементов для качественного копчения – это источник дыма. Обычно используют стружки или опилки, медленно сгорающие внутри генератора. При этом вы можете так собрать свой домашний дымогенератор, что одной загрузки дров будет достаточно для работы в автономном режиме на протяжении 24 часов. Для этого достаточно уменьшить поток подачи воздуха и увеличить объем щепы в загрузочной камере.

Комплектующие

Вариантов сборки также очень много, все зависит от технических возможностей и целей создания. Есть три основных элемента, без которых работа ни одного устройства не будет функционировать корректно:

• Контейнер (камера сгорания);
• Эжектор;
• Помпа для подачи воздуха.

Компрессор и вентилятор

При этом в процессе копчения продуктов есть свои тонкости, которые должны быть соблюдены:

• Минимальная температура поступления дыма;
• Длительность процесса;
• Не использовать хвойные опилки;
• Все продукты проходят предварительную очистку перед копчением.

Чтобы соблюсти все эти особенности процесса собирать основные элементы нужно правильно и тщательно. А чтобы продукты в вашей самодельной коптильне получились особенно вкусными, рекомендуется использовать щепки ольхи, вишни, яблони, груши или ивы.

Собранная камера (коптильня)

Переходим к особенностям главных элементов дымогенератора и их сборке.

Меры безопасности при работе с дымогенератором

Дымогенераторы, которые используются для холодного копчения, не считаются пожароопасными устройствами. Но, несмотря на это, меры безопасности во время эксплуатации все же стоит соблюдать, ведь аппарат вырабатывает дым и для работы использует компрессор электрического типа.

• Если дымогенератор используется в жилом здании, то обязательно нужно пользоваться вытяжкой.
• Устройство устанавливается исключительно на горизонтальной поверхности.
• Если стружка загорится, то нужно немедленно воспользоваться распылителем воды.
• Если ощущается запах гари от компрессора, то дымогенератор нужно сразу же отключить от сети.
• Во время обслуживания используемого прибора, обязательно нужно использовать специальные перчатки.

Кроме того, стоимость приготовленных в домашних условиях продуктов, будет в несколько раз ниже, чем в магазине и при этом намного полезнее и вкуснее. Как правило, конструкции такого типа очень простые в эксплуатации и обслуживании, чистить их достаточно легко, а готовить копчености – одно удовольствие.
