Перепланировка печи в камин

Порядок кладки рядов

Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

Порядовка малой русской печи:

1-9 ряды

Ряды 9-16

17-24 ряды

25-33 ряды

После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:

• укладывают 1-й ряд кирпичей на сухую, без применения раствора;
• со 2-го по 5-й — кладут поддувала обоих топливников и устанавливают их дверцы;
• 6-й — монтируют решётки колосника для двух топливников;
• 7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
• 10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
• 11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
• 12-й — укладывают чугунную плиту;
• 13-й и 14-й — продолжают кладку согласно порядовке;
• 15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
• 16-й и 17-й — продолжают формировать варочный отдел;
• 18-й — перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
• 19-й — формируют сборный канал, суживают отверстие перетрубья;
• 21-й — закладывают основу вентиляционного канала;
• с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
• с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
• 28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
• 30-й — соответствует чертежу;
• в 31-ом и 32-ом — выкладывают перекрышу;
• в 33-ем — кладут дымоход.

Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.

Так будет выглядеть печь (примерно, незначительные изменения в порядовке):

Вид спереди

Вид сзади

Вид слева

Вид справа

Сушка

Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.

Монтаж

Прежде чем приступить к монтажным работам, нужно создать чертеж будущего изделия. При составлении схемы необходимо учитывать не только саму конструкцию и ее отдельные части, но и точные размеры предмета

Также важно определить четкий порядок сборки, который также должен быть отражен на бумаге

После проведения подготовительных мероприятий можно начинать сборку будущего железного камина. Сначала рекомендуется соединить боковые части сооружения с помощью сварки. К получившейся конструкции прикрепляют переднюю и заднюю детали. При этом нельзя забывать о том, что в передней части нужно сделать специальное отверстие. Оно необходимо для помещения дров внутрь конструкции.

К получившемуся сооружению также с помощью сварки прикрепляется металлический лист. Он будет дном железного камина. Перед установкой основания к нему нужно присоединить ножки. Их стандартная длина составляет 10-12 см. Количество и ширина опорных деталей зависит от веса основного предмета.

В конце, как правило, устанавливается специальная заслонка. Она служит перегородкой между отделением, в котором горят дрова, и отделением, в котором скапливается зола. Довольно часто подобные изделия делают из нескольких слоев. Изготавливают их также из разных металлов.

Особенности эксплуатации

При эксплуатации печи-камина следует придерживаться основных правил:

1. Перед растопкой печи-камина необходимо убедиться в наличии тяги. Для этого нужно выдвинуть металлическую задвижку. Если тяги нет или она идёт в обратном направлении — это признак засорения колосников, отверстий для подачи воздуха или всей дымоходной системы.
2. Если печью-камином долго не пользовались, то перед растопкой нужно удалить холодную воздушную пробку в дымоходной системе. Для этого необходимо вблизи газового канала зажечь бумагу или пучок соломы. Через некоторое время появится тяга. После этого можно пользоваться камином.
3. В качестве топочного материала лучше использовать дрова осины, берёзы, дуба, бука или граба. Особенно ценны осиновые дрова, так как при их сжигании количество нагара сводится к минимуму. Дым этой породы древесины способен очищать каналы дымохода от сажи. Специалисты печного дела советуют при каждой десятой растопке использовать осиновые дрова.
4. Хвойные породы древесины содержат смолы, поэтому для растопки удобно использовать стружку, щепки, а также еловые и сосновые шишки.
5. Нецелесообразно накладывать много дров в топочную камеру. Оптимальным вариантом является загрузка 1/3 её части.
6. Комната, в которой расположена печь-камин, должна хорошо проветриваться. Для этого помещение оборудуют системой вентиляции.
7. Если печью-камином пользуются постоянно, то уборка сажи должна осуществляться после каждого отопительного сезона. Если печь растапливается по нескольку раз в месяц — чистку можно проводить один раз в два — три года.


Печь-камин станет ключевым элементом интерьера комнаты. Тёплая и комфортная атмосфера будет незабываемой в холодные зимние вечера. Это функциональное отопительное сооружение станет основной зоной отдыха вашего жилища.

Подготовка к строительству

Начало реализации идеи обустройства печи в доме должно характеризоваться подготовкой проекта. Без него все манипуляции будут носить спонтанный характер и это приведет к тому, что печь просто не будет работать. Функциональность печи обеспечена строго определенным соответствием некоторых размеров значимых узлов.

Начинаем расчеты с измерения площади комнаты. Размеры топки находятся в прямой зависимости от вычисленной величины. Слишком маленькая топка не даст положенной мощности печи, а большая будет осуществлять перерасход топлива. Площадь топочного отверстия вычисляется из площади комнаты делением на 50. Затем, подбираются значения высоты и ширины такие, чтобы их соотношение составляло 2/3. Для определения глубины требуется высоту умножить на 2/3. Осталось посчитать еще один параметр – площадь дымохода, она в 10 раз меньше площади топочного отверстия.

Несмотря на элементарность вычислений, не каждый возьмет на себя ответственность их производить. Малейшая неточность приведет к нарушениям, которые скажутся уже после выполнения всех работ. Поэтому даже многие мастера с опытом предпочитают пользоваться таблицами, в которых все параметры уже посчитаны.

Пример таблицы с размерами

По готовым размерам составляются чертежи будущей печи. В них указывается относительное расположение основных узлов, способ формирования топки и дымохода, внешний вид корпуса. Этого достаточно, чтобы понять, что самостоятельно выполнить чертеж будет проблематично.

На помощь придет готовый проект, в котором есть все необходимые данные. Этот проект разрабатывался по готовой действующей конструкции, поэтому не дает повода для сомнений. В проекте содержится порядовка – схема подробного описания способа кладки печи. Проекты бывают разными, они описывают строительство больших печей для дома и миниатюрных для дачи из кирпича. Выбирать подходящий проект следует из соображений размеров помещения, места установки, функционального назначения.

Переделка печи в камин своими руками

Перед тем как приступить к переделке печи в камин, необходимо уделить отельное внимание дымоходу. Он должен иметь высоту, в совокупности не менее семи метров

Также, сечение трубы должно составлять минимум 130х250 миллиметров. Также, топливный отсек должен иметь глубину, составляющую минимум 500 миллиметров.

Важно! Для того, чтобы камин прослужил вам долго и вам в скором времени не пришлось его ремонтировать ил даже перекладывать, рекомендуем обложить внутреннюю поверхность топочного отсека специальным огнеупорным кирпичом. Он хорошо выдерживает высокие температуры, их резкие перепады и контакт с открытым огнем

Первый способ переделки печи в камин заключается в том, чтобы постепенно разбирать проблемные участки. Начинайте разбирать печь в этих участках по одному кирпичу и следите за целостностью конструкции. После того как проблемные участки будут убраны, необходимо использовать аналогичный новый кирпич и кладочный раствор, в основе которого лежит глина. Именно такой состав считается самым термостойким, хорошо переносит нагрев и температурные перепады, не позволяет кирпичу и швам растрескиваться. Также, определитесь и с типом дымохода. Если старый дымоход находится в хорошем, исправном состоянии и является полностью герметичным, вы может оставить его или заменить проблемные участки описанным выше способом. Если дымоход уже старый, негерметичный и имеет плохую тягу, лучше всего будет полностью его демонтировать и заменить на прямой, который присущ любому камину.

Если вы полностью разобрали и демонтировали старую печь, необходимо обратить внимание на состояние фундамента. Отличная новость, если фундамент находится в хорошем состоянии, он не нуждается в демонтаже и переделке

Наличие готового фундамента, значительно сокращает и упрощает процесс работы. Благодаря имеющемуся фундаменту, вы можете сложить новый камин и при этом иметь уже готовые для него границы.

Для того, чтобы переделать печь в камин, необходимо подходить к этому вопросу со всей ответственностью. Если вы ранее не складывали печи, лучше всего обратиться за помощью к профессиональному печнику

Также, очень важно составить порядовку и план выполнения действий и работ. Материалы также должны быть высокого качества, обладать огнеупорными характеристиками

Не менее важна и облицовка, которая является завершающим этапом проведения работ. Выбирайте тот материал, который по своей форме, цвету и структуре, будет хорошо сочетаться как с отделкой в помещении, так и с мебелью, различными аксессуарами.

Переделка камина на камин с печью:

На что следует обратить внимание

Главным отличием камина от традиционной печки из кирпича является сравнительно низкий нагрев поверхностей. Жар от огня переходит непосредственно в комнату, и внешняя облицовка камина нужна для ограничения, а не как проводник тепла. Предъявляемые требования к материалу, которым можно облицовывать чугунный или металлический камин, намного ниже.

Итак, рекомендованными доступными вариантами или материалами, которыми можно облицевать камин в доме, считаются:

Кафель, клинкерный кирпич, камень природного и искусственного происхождения, плитка, а также дерево. Эти материалы хоть и изменяются под воздействием тепла в объеме, но в обычных условиях эта особенность незначительна

Основное внимание в вопросе о том, как обложить камин-печь, следует уделить соответствию интерьера помещения, а не практичности

Изразцы привносят в гостиную или кабинет свой неповторимый колорит. При облицовке этим декоративным материалом стенок камина необходимо предусмотреть еще при кладке печи проволоку для крепежа изразцов в швах между рядами.

Пластиковые панели с имитацией любого отделочного материала, деревянные плиты или гипсовый барельеф, а также фальш-камин.

Требования к материалу функционирующего камина

Для качественной и надежной облицовки камина-печи в жилом строении желательно использовать только особенные образцы, которые должны соответствовать следующим требованиям:

1. Повышенные прочностные характеристики, устойчивость к повреждениям механического типа.
2. Жароустойчивость и низкие показатели водопоглощения.
3. Теплоотдача с одновременным накоплением и удерживанием тепла.
4. Иметь низкую пористость структуры.

Наиболее распространенными материалами для отделки печки-камина считаются:

• Теплоустойчивая керамическая плитка.
• Неглазурованная плитка или терракота с характерным красно-коричневым цветом.
• Керамогранит — стойкое изделие к резким перепадам температур, ему не страшны удары и прочего рода царапины.
• Клинкерная плитка — сверхпрочная, термостойкая и антистатическая.
• Изразцы обеспечивают быстрый и равномерный обогрев помещения, благодаря воздушной подушке надежно удерживают тепло достаточно продолжительное время.

Особенности и правила кладки камина

https://youtube.com/watch?v=Jplgt-FHBW4

Данный процесс начинается с того, что основание будущего камина укрывается гидроизоляционными материалами. Это необходимо для того, чтобы влага, которая может подниматься к основанию от почвы, не попадала на камин, негативно воздействуя на него. Это может привести к быстрому разрушению конструкции, поэтому сделать качественную гидроизоляцию нужно обязательно.

Далее начинается непосредственная кладка камина своими руками. Для этого используется ранее приобретенный строительный материал – кирпич, а также печной раствор. К покупке смеси нужно подходить особенно ответственно, поскольку от ее качества зависит прочность и надежность полученной конструкции. Ее можно сделать даже самостоятельно, однако качественные покупные растворы обладают множеством положительных функций и свойств, поэтому достаточно только правильно выбрать подходящий вариант. Во время работы следует учитывать следующие правила и требования:

Каждый ряд будущей конструкции должен проверяться с помощью уровня, поскольку камин должен получиться ровным и красивым.
Сделать топку камина нужно только с применением огнеупорного кирпича.
Стены не должны перевязываться с топкой, поскольку разные виды кирпичей реагируют на высокую температуру по-разному, поэтому перевязка может стать причиной разрушения камина.
Между внешними стенками конструкции и топкой создается специальный воздушный карман.
Чтобы сделать эффективный и высококачественный элемент в доме, рекомендуется создать подходящую форму его камеры сгорания топлива.
Во время работы важно определиться, будет ли иметься открытый портал, или он будет закрыт специальной стеклянной дверцей, в результате чего для выбранного варианта выполняются свои специальные действия.
Если монтируется дверца из зеркала, то для нее в процессе кладки должно быть оставлено оптимальное количество места во втором ряду конструкции, причем стыки нужно делать посередине кирпичного ряда, а не с краю.
Установка дверцы со стеклом должна выполняться только после того, как будет демонтирован стеклянный элемент, поскольку велика вероятность повредить его во время монтажа.
К дверце нужно будет прикрепить специальную печную ленту, чтобы получился герметичный элемент.
Камин обладает специальными воздушными карманами, причем для высокой эффективности данного элемента их можно заполнить кирпичным боем, что обеспечит долгое удержание тепла в конструкции. Сверху этого сооружения монтируется лист из стеколомагния, который легко выдерживает даже самые высокие температуры.

На что нужно обратить внимание?

Перед тем, как самостоятельно камин переделать в печь, следует провести определенные подготовительные работы, а именно:

1. Проверить и оценить физическое состояние старой отопительной конструкции и ее дымохода. Делать это нужно в обязательном порядке, поскольку подобные процедуры станут гарантом полноценного и безопасного использования камина. Дымоход должен иметь хорошую проходимость и сечение, размером с один кирпич.
2. Старая печка обычно имеет очень маленькую топку, которая не подходит для поленьев. Это значит, что придется расширить эту часть будущего камина, после чего изготовить для нее кованую, решетчатую или стеклянную дверцу, которая будет предотвращать выпадение жара.
3. Если на корпусе печки не наблюдается трещин, дефектов или разрушений, перекладывать его не нужно. По завершении всех работ он просто покрывается новым слоем штукатурки или декоративного материала.

Инструкция по переделке

Переделать печь в камин можно только при наличии требуемых инструментов и материалов. Необходимые инструменты: болгарка, тяжелый молот, мастерок, шпатель, строительный уровень. Необходимые материалы: 3-4 мешка цемента, несколько ведер глины, облицовочная плитка, огнестойкий кирпич, металлическая труба.

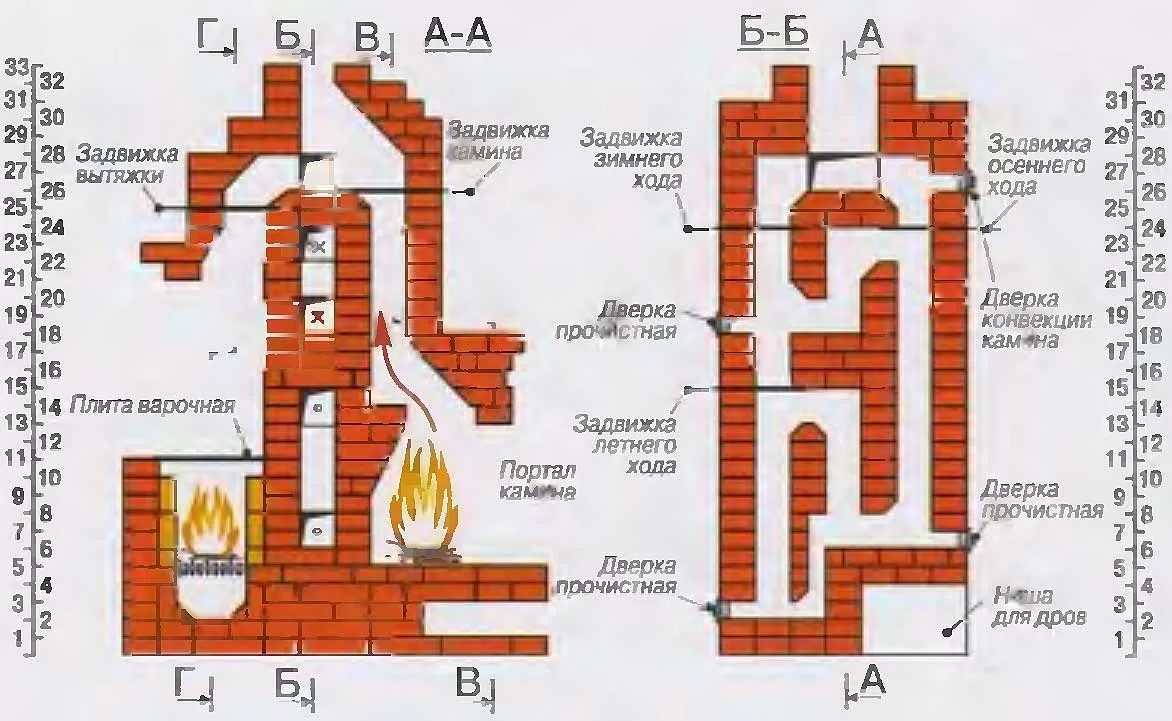

Чертёж каминопечи

Печь-камин, каминопечь. что это за конструкция?

Камин строится строго по чертежу. Первым делом необходимо сделать пространство для кладки подиума. На этом этапе вы можете переделать старый фундамент или соорудить небольшую настройку с кирпича.

Последовательность действий

Основание печки

1. Первым делом проводится гидроизоляция старого фундамента. Положите несколько слоев рубероида на цементный раствор, перемешанный с глиной. Стоит отметить, что для этих целей лучше использовать раствор, сделанный своими руками, поскольку магазинные смеси не отличаются длительным сроком эксплуатации;
2. Дальше возводиться монолитная конструкция – основание под камин. По своему устройству она ничем не отличается от основания под печь. Старое основание можно не трогать, если оно находится в отличном состоянии, и, соответственно, можете пропустить первый пункт и сразу перейти к третьему;
3. Дальше нужно сделать основание под топку. Обложите монолитную конструкцию кирпичом по окружности. В конце должно получиться основание под топку. На этом этапе планировка старой печи начинает кардинально отличаться от воздвигаемой топки, поэтому свои дальнейшие действия лучше сверить с инструкцией и чертежами;

4. Возводим боковые стены топки. Стоит отметить, что их нужно сделать строго вертикальными. Строительный процесс лучше контролировать уровнем;

5. Последний этап – сооружение дымохода. Если печь имела широкий дымоход, то камин для топки нужно сделать немного уже у основания и шире в месте соединения с потолком. Делается это для повышения безопасности и надежности соединения между потолком и дымоходом. В процессе строения не забывайте убирать раствор каждые 3-4 ряда, поскольку засохший цемент будет способствовать накоплению гари и дыма в дымоходе. В результате вам придется проводить регулярную чистку дымохода своими руками.

Сооружение дымохода

Во время перепланировки печи в будущий камин рекомендуется устанавливать дверцы из закаленного стекла. За счет этого материала можно увеличить теплоотдачу будущего отопительного оборудования на 20-30%.

Расчёт основных параметров

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Как эффективнее разместить печь с камином в доме

Выбор универсальной печи не является первым шагом для обустройства. Изначально, для отопителя следует подобрать оптимальное расположение в доме и рассчитать необходимую мощность выделяемого тепла.

Одним из идеальных мест для расположения печи-камина с варочной панелью и духовкой по праву следует считать простенок между кухней и гостиной комнатой. Сторона камина, находящаяся в комнате отдыха, будет обогревать жителей в зябкие вечера и создаст романтический фон.

Печь-камин в интерьере загородного дома

При необходимости обогреть три помещения, подойдёт вариант смещения печи к третьей комнате. Таким образом, на кухне останется топка и варочная панель, область камина будет обращена в гостиную комнату, а боковая сторона нагревателя будет находиться в третьем помещении.

Если требуется расположить очаг в одном помещении, то каминную топку необходимо планировать в комнате отдыха и обеспечить её хорошей видимостью. Варочная панель должна быть в удобном месте, что требует близкого размещения кухни. Нахождение камина по отношению к варочной плите, в таком случае, имеет различные конструкции, например, с боку или, с противоположной стороны.

Пристенные печи-камины имеют обе топки с одной стороны в большинстве случаев. Такая конструкция осложняет одновременное приготовление питания и любование открытым огнём, так как подход к варочной панели будет затруднён жаром открытого огня.

Бетонная основа

Перед тем, как установить металлическую печь в деревянном доме, чаще всего предпочитают заливать бетонный фундамент с армированием.

Среди его несомненных достоинств – высокая несущая способность, простота самостоятельного исполнения и невысокий уровень затрат.

К недостаткам бетонного фундамента можно отнести длительное время на его обустройство.

Основа под печь из бетона может быть выполнена двумя способами:

1. Ленточный фундамент. По размеру будущей печи по ее периметру выкапывают траншею, углубляя ее ниже точки промерзания. После установки армирующей сетки заливается бетон.

Обратите внимание, что такая ленточная основа не должна быть связана с общим фундаментом здания, поскольку в зимнее время он может выдавливаться из грунта. Иногда высота подъема стен из грунта может достигать 20-30 см, поэтому при наличии одного цельного фундамента облицовочная кладка на печи может потрескаться. В некоторых случаях деформации подвергается и сама металлическая печь

Как бы то ни было, СНиП запрещает заливать общую основу под печь и, собственно, здание

В некоторых случаях деформации подвергается и сама металлическая печь. Как бы то ни было, СНиП запрещает заливать общую основу под печь и, собственно, здание.

1. Монолитная бетонная плита. Для установки печи камина на даче такой способ применяется довольно часто. Толщина плиты достигает 15-20 см, чего оказывается достаточно для получения прочной основы, рассчитанной на высокие нагрузки.

На предварительно очищенную площадку сначала насыпают подушку из смеси песка и гравия. Ее поливают водой и тщательно утрамбовывают. Затем настилают гидроизолирующий слой и выставляют маяки для дальнейшей заливки стяжки. По окончании работ бетон прикрывают пленкой и следующие две недели поливают водой. Это нужно, чтобы стяжка не растрескалась.

Любой из описанных видов бетонного фундамента засыхает и упрочняется очень медленно. Монтаж печи с последующей облицовкой на такую основу можно начинать не ранее, чем спустя 28-30 дней после заливки.

Особенности печного отопления

Печное отопление имеет ряд преимуществ, благодаря которым кирпичные печи на дровах на протяжении нескольких веков не теряют своей популярности. Самое главное достоинство — способность керамического кирпича, из которого кладут печки, накапливать и длительно отдавать тепло.

При этом в пространство выделяется полезная для человеческого организма лучистая энергия, дающая ощущение тепла и комфорта. При регулярной топке в холодное время года в доме всегда тепло и сухо, а за счет печной тяги образуется естественная вентиляция. В жару печка, напротив, охлаждает комнаты за счет отведения избыточного тепла в грунт и воздух через фундамент и дымоход.

Кроме создания комфортного микроклимата кирпичная печь может нести дополнительные функции, наличие которых зависит от конструкции:

• приготовление пищи — варка, жарка, тушение и выпечка;
• сушка одежды, обуви, продуктов питания;
• нагрев лежанок для сна;
• возможность любоваться открытым пламенем.

Печи, предоставляющие несколько функций, называют комбинированными. К таким видам печей относятся отопительно-варочные, печи-камины, а также несколько популярных базовых моделей, в том числе русская печь.

У печного отопления есть и недостатки, к ним относится невозможность эффективно обогревать удаленные помещения. Поэтому в домах большой площади обычно ставят несколько печек с отдельными или объединенными дымоходами или совмещают печное отопление с другими видами обогрева.

В компактных домах, состоящих из одной или нескольких помещений, печь обычно располагают в центре, так, чтобы ее стены были расположены во всех комнатах. Варочную поверхность и духовку размещают со стороны кухни, лежанку — в спальне или детской, а открытую топку камина — в гостиной или столовой.

Способы переделки и типы конструкций

Материалы для обкладки

Используется полнотелый печной кирпич либо огнеупорный. Второй вариант наиболее актуален для топки под уголь. Кирпич должен обладать равномерной окраской и обжигом, не иметь трещин и сколов на поверхности.

Для тела камина используется глиняно-песчаный раствор, замешанный в пропорциях:

• 1/1 — при нормальной глине;
• 1/2 — при жирной глине.

Вода 1/4, консистенция густой сметаны

Для фундамента и в случае облицовки дымохода от кровли до оголовка — цементно-песчаный, замешанный в пропорции 1/3.

Дополнительные элементы — металлические уголки, арочный профиль, анкеры и так далее. По мере выбора конструктивной схемы, решается вопрос о выборе материалов.
