Камин угловой своими руками: пошаговая инструкция, чертежи и фото схем порядовок

Инструменты и приспособления

Изготовление камина-печи требует определенных принадлежностей. Самые необходимые:

• Печной кирпич.
• Жаростойкая глиняная смесь.
• Дверца с жаростойким стеклом.
• Чугунная дверь для топки.
• Железная дверь для дымохода и зольника.
• Топочные колосники.
• Поверхность для приготовления пищи. Чугунная плита должна иметь нужное вам количество конфорок.
• Уголки и угловая полка. Как правило, они изготавливаются из стали.
• Лист стали до 3 мм. Листы асбеста или базальта для теплоизоляции.
• Труба и детали для соединения дымоходного отверстия.
• Рулоны и доски гидроизоляции.
• Смеси бетона и грунта.
• Мешки с щебнем и песком.
• Керамический гранит или плитка.

Строительство камина согласно порядовке

Чтобы кирпичные стенки будущего очага не отсыревали, впитывая влагу из фундамента, площадку основания необходимо застелить рубероидом в 2 слоя. Без гидроизоляции строение довольно скоро пойдет трещинами и начнет дымить в помещение.

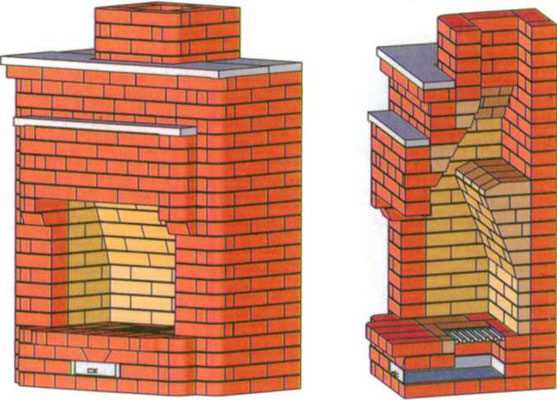

Так выглядит угловой очаг «Аннушка»

Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательности:

1. Из сухой кладочной смеси приготовьте глиняно-песчаный раствор, следуя инструкции на мешке. Выложите первый сплошной ряд кирпичей размерами 1020 х 1020 мм, имеющий форму квадратной площадки. Такой дизайн позволяет не размещать перед порталом предтопочный лист металла.
2. Уложите кирпичи второго яруса, начиная от дальнего угла площадки, чтобы сформировать треугольное основание очага 890 х 890 х 1260 мм. Для резки и стесывания камней используйте болгарку, оснащенную кругом по бетону.
3. В рядах 3—4 выкладывается ниша под складирование и сушку дров. Сверху она накрывается листом металла, уложенным на перемычку из уголка. Следующий 5-й ярус – сплошной, играет роль капитального перекрытия.
4. На 6 –м ряду формируется подовая часть топливника, состоящая из шамотного камня и обрамленная снаружи красным кирпичом. Дальше, вплоть до 13-го яруса, кладутся боковые и задние стенки топливной камеры. С 12-го ряда образуется каминный зуб, для чего огнеупорные камни задней стенки подрезаются наискосок и выдвигаются вперед (30 мм на каждом ряду).
5. На 13-м ярусе ставится горизонтальная перемычка портала из двух стальных уголков, развернутых полками друг к другу. С 14-го по 16-й ряд одновременно формируется перекрытие топки и каминный зуб.
6. Ряды 17—21 составляют стенки дымосборника, постепенно переходящего в прямоугольный канал, причем 18-й ярус делается с выступом кирпичей фронтальной части. Оставшиеся ряды 22—30 формируют дымоход с фигурными боковыми стенками. На 28-м ярусе установите задвижку.

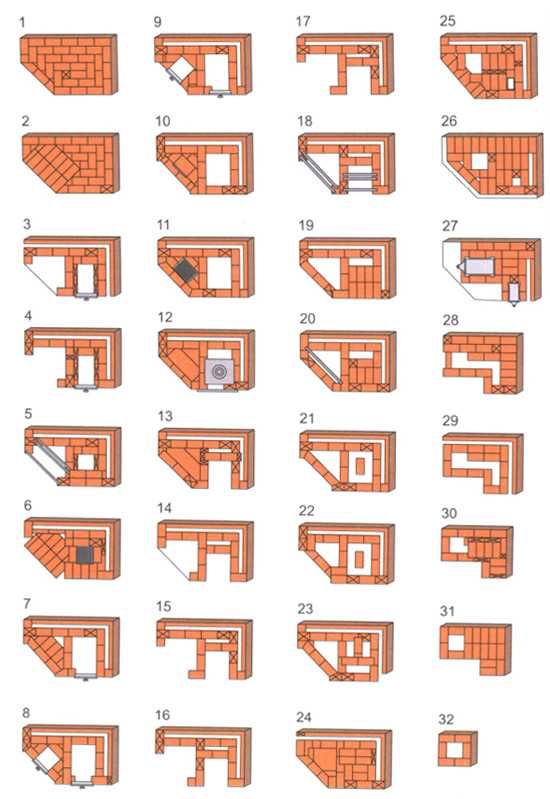

Порядок строительства камина углового типа с романтическим названием «Аннушка» отображен в следующем видео:

https://youtube.com/watch?v=IMNsm39DF2k

Дымоходный канал, пересекающий деревянное перекрытие и конструкции кровли, необходимо класть с противопожарной разделкой (утолщение трубы в месте прохода). Верх дымохода выводится из подветренной зоны и поднимается на высоту, обеспечивающую нормальную тягу, что и отражено на схеме.

Стилистика

Грамотно подобранный камин должен сочетаться с общим стилем вашего интерьера. Только тогда такое дополнение будет выглядеть красиво. Печи-камины часто изготавливают самостоятельно или по заказу. Довольно популярна финская модель. Рассмотрим самые популярные стили, в которых изготавливают данный агрегат:

Минимализм

Минимализм отличается строгостью форм и линий. В домах такого стиля устанавливают небольшие камины, которые служат декоративную и отопительную роль. Лаконичная конструкция с минимальным количеством декоративных деталей – идеальный комплект. Любая комната вашего дома станет еще более уютной, когда в ней появится камин в версии мини.

Маленькая печь-камин хорошо впишется в минималистический интерьер и порадует вас и ваших гостей. Кроме того, такой вариант хорошо подойдет для домов с небольшой площадью. Тут также можно установить конструкцию при которой печь будет обращена к кухне, а сам камин к залу.

Классика

Камины такого стиля были первыми. Их устанавливали знатные особы как интересный предмет интерьера и знак своего превосходства. Такие печи-камины всегда имеют правильные формы и только дорогою отделку или резьбу.

Такие агрегаты обычно идут вровень со стеной. Такое расположение обусловливает основной декоративный акцент на самой топке. Все проекты таких печей предусматривают П-образный портал. Но можно выбрать и не встраиваемый вариант. В таком случае печь-камин располагается у стены, а дымоход закрывается стилизованным кожухом.

Современный

Такую печь-камин часто выбирают молодые люди. Можно приобрести массу интереснейших вариантов. Такие агрегаты часто используют как архитектурные детали. Такие камины часто устанавливают так, что они сливаются со стеной и напоминают окно с огнем. Интересный вариант, когда в межкомнатную стену устанавливается двухсторонняя печь-камин. При таком расположении можно использовать конструкцию как предмет интерьера с одной стороны, а с другой как печь.

Деревенский

Это камины в стиле кантри. Такая конструкция будет хорошо смотреться в древесном домике. Натуральные потолки из дерева, гармонично подобранная отделка стен и темный пол. Причем использование обоев в таком случае совершенно не практично. Они довольно быстро придут в негодность из-за печи. Хорошо подойдет русская печь. Резные декоративные элементы добавят оригинальности и эксклюзивности.

Венецианский

Печи-камины такого стиля довольно массивны и явно выделяются на фоне стены. Они призваны показать всем вокруг свою мощь и изысканность в одном лице. В интерьере соответствующего стиля такие камины смотрятся как обаятельный неотъемлемый атрибут.

Как просто и безопасно сделать угловой камин своими руками?

Постройка коттеджа или загородного дома очень часто подразумевает возведение и камина. Как лучше сделать хороший камин только своими, без помощи,  руками монтаж запланирован в кухонной, столовой или гостиной зоне.

Камин угловой дровяной нуждается в правильном соблюдении особенностей размещения. Тогда в конечном итоге он будет радовать домочадцев, правильно выполнять возложенные на него обязанности. Особенности размещения в частном доме:

• самым лучшим местом, чтобы  построить хороший угловой и функциональный камин своими собственными руками считается стенка, которая расположена напротив окна. Возможно также установить камин около наружной поверхности, но в таком случае функция обогрева будет снижена;
• запрещено размещать возле окон, а также рядом возле быстро возгорающихся тканей, материалов;
• если необходимо будет использовать каминную зону для кулинарных целей, потребуется рассмотреть расположение в непосредственной близости к капитальной внутренней стене.

Оформление жилого пространства каминами угловой конструкции позволяет использовать все помещение на максимум, при этом получить значительную экономию финансовых растрат.

Варианты

Вариаций агрегатов из кирпича довольно много. Они отличаются по сложности и функционалу. Самыми распространенными считаются такие виды: шведка, финка, русская и голландка. Также существуют модифицированные версии печей, которые названы в честь своих создателей.

Существуют печи, которые совершенно не имеют варочной плиты. Они представляют собой элементарную конструкцию стен с расположенными между ними каналами для отвода дыма, топками, очистительными и поддувальными камерами. Такие агрегаты используются для отопления. Другой вариант – камин-печь с отопительно-варочной поверхностью. Такие печи привлекают своей многофункциональностью. Они более сложные в проектировании и установке. Рассмотрим несколько интересных разновидностей каминов-печей из кирпича:

С открытой топкой

Камины с открытой топкой позволяют прогреть воздух в помещении за довольно короткий срок. Если же такая конструкция предусматривает варочную поверхность – готовить очень легко. Обладатели таких каминов-печей могут устанавливать мангалы прямо в доме и жарить барбекю в любое время года.

С воздушным отоплением

Самыми лучшими для отопления дома считаются камины с воздушным отоплением. В таких конструкциях используется чугунная топка. Система воздуховодов распространяется по всему дому и кожух в сочетании дают нужный результат – полный обогрев. Система работает так, что холодный воздух направляется прямиком в топку, нагревается и поднимается по трубам вверх.

С водяным отоплением

Камины с водяным контуром набирают популярность. Такая конструкция может предусматривать отопительно-варочную панель. Подключенная к отоплению печь имеет большое преимущество над своими собратьями – радует глаз, греет весь дом, дает возможность готовить. Такие конструкции часто используются для бани.

Основные конструктивные элементы и требования к ним

Уличный камин, возводимый из кирпича, конструктивно состоит из следующих частей:

1. Основание топки, представляющее собой специальную площадку из огнеупорного кирпича. Предназначено для расположения на нём топлива и последующего сжигания. В твердотопливных каминах на нём устанавливают колосниковую решётку для удаления из топочной прогоревших углей. Расположение каминной решётки над фундаментом должно быть на уровне 8-10 см. Площадь основания топки составляет не менее 70% от площади топочной.
2. Устье камина – декоративный элемент, расположенный с внешней стороны топки. Его высота должна превышать глубину топливника до 2-х раз.
3. Дымовой карниз – представляет собой свод, расположенный над открытой частью топки.
4. Каминная доска – полка, которая крепится над дымовым карнизом и служит для размещения на ней различных украшений или предметов. Выполняет декоративную роль.
5. Каминный стол – защитное основание, предназначенное для защиты фундамента от воздействия высоких температур в топке.
6. Предтопочная площадка, выполняющая противопожарную роль. Располагается перед топкой, изготавливается из огнестойких материалов. Её размеры должны соответствовать следующим требованиям: выступать вперёд на расстояние от 50 см, быть шире портала на 25 см в обе стороны.
7. Топливник – ниша в камине, внутри которой сгорает топливо. С его фронтальной части тепловая энергия поступает наружу конструкции для обогрева. Может быть выполнена в виде различных форм: прямоугольной, арочной, трапецеидальной и других.
8. Дымоход – предназначен для отведения дыма за пределы камина.
9. Дымовая камера с задвижкой – служит для накопления тепловой энергии за счёт скопления дыма, а задвижка для регулировки тяги и процесса горения топлива.
10. Зольник – для сбора золы и последующего удаления без прекращения сжигания топлива.
11. Конвектор – колпак над камином, обеспечивающий переход от дымоходных каналов к трубе.
12. Дефлектор – защита трубы при значительных ветровых нагрузках, предотвращающая появление обратной тяги.
13. Искроуловитель – насадка на трубе, выполненная в виде оголовка, которая предназначена для улавливания искр и повышения пожаробезопасности. Представляет собой стальную сетку с размерами ячеек 3х3 мм.

Как сделать своими руками?

Для всех желающих сделать своими руками камин в доме стоит воспользоваться инструкцией по кладке. Строительство такой конструкции нужно проводить на подготовленном фундаменте.

В самом начале готовят яму для заливки фундамента, она должна быть на 15-20 сантиметров шире фундамента. Ее глубина не должна быть меньше 50 сантиметров. Изготовление фундамента можно производить как из бетона, так и из кирпича. На днище засыпают щебень на 10-12 см и утрамбовывают. После делают опалубку из дерева и ставят ее на основание. Далее заливают фундамент и ждут его высыхания. Уровнем проверяют углы и сглаживают все неровности, выравнивая горизонтальную поверхность.

Залитый фундамент для надежной фиксации оставляют на 5-7 дней. Готовый фундамент должен быть на 7-8 сантиметров ниже уровня пола.

Когда фундамент готов, его накрывают рубероидом для гидроизоляции. За несколько дней до кладки замачивают глину для раствора. Через небольшие промежутки времени добавляют в нее воду и размешивают. Лучше будет раствор, если в него добавить цемент.

Первый ряд кирпичей кладут ребрами и делают его сплошным. Последующие ряды выкладывают плашмя.

Металлический короб (поддувало) закрепляют в углубление, в нем будет скапливаться зола. Третий ряд обязательно часть этого короба должен закрыть. Далее кладут ряды для каминной топки и колосниковой решетки. В пятом ряду делаются выступы вперед. Это нужно для того, чтобы сделать перекрытия. Чтобы не было отклонений кирпича даже на 1 мм, нужно отвесом проверять угол кладки. Также все время нужно проверять порядовку.

Начиная с шестого ряда и по девятый включительно выкладывают топку. На низ топки укладывают колосники из чугуна. Размеры у них разные, подбирать нужно для каждой топки свой.

Для отделки топки не используют облицовочный кирпич. Кирпичная облицовка камина выполняется по определенным правилам и стоимость такой работы высокая.

После облицовки каминной топки до половины крепят дверцы (в случае с закрытым камином). Дверки из чугуна при помощи стальной проволоки погружают в кирпичную кладку.

При открытом варианте камина дверцы не используют. Кладка продолжается до 20 ряда. Между 13 и 19 рядами устанавливают основание зеркала. Кирпич кладут вертикально под уклон. С 20 по 21 ряды кирпичи выдвигают немного вперед, это дает возможность сужения топки. Ряды 22 и 23 формируют каминный зуб, выступающий на 20 градусов.

В 24 и 25 рядах выкладывают каминную полку. Далее переходят к выкладке дымоходной трубы. С ее выкладкой процесс заканчивается, после делается облицовка.

Камин, в отличие от других устройств, включает в себя элементы и части, работающие взаимосвязано между собой. От того, как работают отдельные элементы, зависит работа всей системы в целом.

Основные конструктивные элементы и требования к ним

Уличный камин, возводимый из кирпича, конструктивно состоит из следующих частей:

1. Основание топки, представляющее собой специальную площадку из огнеупорного кирпича. Предназначено для расположения на нём топлива и последующего сжигания. В твердотопливных каминах на нём устанавливают колосниковую решётку для удаления из топочной прогоревших углей. Расположение каминной решётки над фундаментом должно быть на уровне 8-10 см. Площадь основания топки составляет не менее 70% от площади топочной.
2. Устье камина – декоративный элемент, расположенный с внешней стороны топки. Его высота должна превышать глубину топливника до 2-х раз.
3. Дымовой карниз – представляет собой свод, расположенный над открытой частью топки.
4. Каминная доска – полка, которая крепится над дымовым карнизом и служит для размещения на ней различных украшений или предметов. Выполняет декоративную роль.
5. Каминный стол – защитное основание, предназначенное для защиты фундамента от воздействия высоких температур в топке.
6. Предтопочная площадка, выполняющая противопожарную роль. Располагается перед топкой, изготавливается из огнестойких материалов. Её размеры должны соответствовать следующим требованиям: выступать вперёд на расстояние от 50 см, быть шире портала на 25 см в обе стороны.
7. Топливник – ниша в камине, внутри которой сгорает топливо. С его фронтальной части тепловая энергия поступает наружу конструкции для обогрева. Может быть выполнена в виде различных форм: прямоугольной, арочной, трапецеидальной и других.
8. Дымоход – предназначен для отведения дыма за пределы камина.
9. Дымовая камера с задвижкой – служит для накопления тепловой энергии за счёт скопления дыма, а задвижка для регулировки тяги и процесса горения топлива.
10. Зольник – для сбора золы и последующего удаления без прекращения сжигания топлива.
11. Конвектор – колпак над камином, обеспечивающий переход от дымоходных каналов к трубе.
12. Дефлектор – защита трубы при значительных ветровых нагрузках, предотвращающая появление обратной тяги.
13. Искроуловитель – насадка на трубе, выполненная в виде оголовка, которая предназначена для улавливания искр и повышения пожаробезопасности. Представляет собой стальную сетку с размерами ячеек 3х3 мм.

Порядовка углового камина

Камин кирпичный угловой, требует выполнения правильной порядовки, от которой напрямую зависит качество работа тяги, безопасностью использования и долговечность отопительного агрегата.

Для сборки используйте следующую схему-порядовку:

1. Угловой кирпичный камин выкладывается следующим образом: перед тем как приступить к укладке кирпича на цемент, выполняется подгонка на сухую. Все битые и колотые кирпичи сразу отсеиваются. Подходящие кирпичи замачиваются в воде;

1. Полнотелыми кирпичами на керамической основе выполняют выкладку двух рядов, таким образом, чтобы фундамент поравнялся с уровнем пола;
2. Два последующих ряда выкладываются керамикой. На данном этапе образуется под камина. При выполнении клаки кирпич срезается;
3. Третий ряд образует начальные составляющие зольника и топочной камеры печки. Дверца устанавливается на предварительно закреплённые металлические прутья, при необходимости данные крепежи можно заменить гвоздями;
4. 4 ряд позволяет выполнить дополнительное закрепление дверей и топки с применением проволоки. После чего крепежи заделываются в кладке на глубине около 25-30 сантиметров. Для укладки следующего ряда, сверху топки и дверцы укладывается и закрепляется металлическая фурнитура;
5. Пятый ряд позволяет перекрыть дверцы, после чего на 6 ставится разделительная стальная полоса;

1. С седьмого по девятый ряд выкладывается каминная топка. Дверца закрепляется металлическими пластинами. В задней части топочного отверстия начинают формировать зубчатый элемент (стенка имеющая скос);
2. 10 ряд характеризуется переходом в дымовой канал. На одиннадцатом нужно выполнить установку и закрепление варочной поверхности. Для укладки варочной плитки нужно применять только жаропрочный раствор. Данный элемент примеряется прямо на топку, после чего насухо выкладывается ряд из кирпича, который нумеруется и разбирается. Болгаркой высверливаются пазы. Дальше укладывается полоска из стали, после чего продолжаем укладывать зуб камина;
3. В двенадцатом ряду шамотными кирпичами вкладывается перекрытие топочной камеры камина, аналогично перекрываются дымоотводящие каналы. В месте, где находится топочное отверстие и варочная панель, укладывают только боковину (с задней стороны);
4. На следующем ряду устанавливается заглушка в дымовой канал, продолжается укладка перекрытий. Этот ряд становится последним для зуба камина, а конструкция постепенно идёт на сужение;

Схема сборки печи камина

Схема сборки печи камина

Вариация изготовления кирпичного камина своими руками

Вариация изготовления кирпичного камина своими руками

Угловая пятигранная печь с варочной поверхностью

Угловая пятигранная печь с варочной поверхностью

1. Угловые камины кирпичные собранные по данной схеме, с четырнадцатого по восемнадцатый ряд формируют расширенный дымосборник, дымоотводящие каналы и стену около камфорной плитки;
2. На 16, 17 рядах выкладывается каминная полочка. Девятнадцатый ряд закрывается металлическим листом, а на двадцатом и двадцать первом он перекладывается кирпичами;
3. Далее дымоотводящие каналы и сборник дыма продолжает укладываться со стороны камина. На 22, 23 дымовые каналы начинают расширяться, производится установка прочистной дверцы. Для двадцать четвёртого ряда характерна установка отсекателя, а задняя часть дымосборника оснащается металлической полоской;
4. Следующие 2 ряда укладываются стандартным образом. На 27 ряду устанавливается заглушка, а на двадцать восьмом прочистная дверца. Далее укладывается лист металла, а с тридцатого по тридцать второй ряд кирпич ложится по стандартной схеме;
5. На 33, тридцать четвёртом рядах перекрывается каминный дымовой канал, тридцать пятый характеризуется сборкой декоративного бортика. С 36 ряда начинается кладка дымоходной трубы. Кирпич смещается, после чего ряды перевязывают.

Камины кирпичные угловые собранные по данной порядовке, отличаются небольшими габаритами, удобным размещением и высокой мощностью.

Устройство классического камина

Проекты каминов из кирпича бывают совершенно разными, но при этом основная конструкция имеет стандартные отсеки:

• Фундамент
• Основание
• Предтопочная площадка
• Топливник или камера сгорания дров
• Портал, обрамление топливника
• Дымосборник, сужающийся канал над топливником
• Каминный зуб, выступ в дымосбрнике, который нужен для забора тепла от сгорающего топлива
• Зеркало камина или ширина портала помноженная на высоту.
• Дымоход, труба через которую выводятся газы от горения топлива
• Задвижка, горизонтальная шторка в дымоходе, которая регулирует силу тяги

Это основное устройство камина. Дополнительно выполняются следующие детали:

• Облицовка предкаминного пространства. Небольшая площадка перед камином отделывается металлом или керамической плиткой. Это защищает пол от углей, мусора от дров и золы.
• Каминная решетка, декоративный элемент, который не позволяет вывалиться дровам из очага.
• Огнеупорный экран топочной камеры, выполняет ту же функцию, как и каминная решетка. Он дополнительно защищает от огня детей и от того, что они полезут в камин.
• Облицовка камина. Выполняется из керамической огнеупорной плитки. Это удобно, так как такое плитку проще мыть от пыли и других загрязнений. Кроме того, как показывают приведенные здесь фото камина из кирпича, сделанного своими руками, плитка выглядит весьма живописно и оригинально.

Такие дополнения необязательны для хорошей работы камина, но приятны и удобны. Их можно выполнить и позже, после возведения основного сооружения.

Виды и принцип работы каминных угловых печей

Камин, в своем многообразии, может выполнять сразу несколько функций: декоративную, варочную и отопительную. В зависимости от энергоносителя камины делятся на следующие типы:

• дровяные;
• газовые;
• на жидком и твердом биотопливе;
• электрические.

Дровяная печь-камин для дачи может состоять из двух секций. Сверху установлена стеклянная дверь для закладки дров. Внизу устроен зольник. Камин может иметь варочную плиту, изготовленную из чугуна или из металлокерамики.

Газовые камины и некоторые печи на твердом топливе могут иметь встроенный котел. К этому устройству требуется монтаж системы труб и радиаторов, которые будут обогревать жилище.

Электрические камины являются неплохой альтернативой в условиях небольшой дачи. Встроенные нагревательные тэны способны поддерживать тепло в комнате, а имитация языков пламени будет завораживать взор, как пламя настоящего огня.

Камины на биотопливе или биокамины – все ещё экзотика на просторах России в качестве дачного варианта, хотя позволяют стильно оформить интерьер и могут занимать лишь малую долю обустраиваемого пространство при использовании настенной модели.

Камины могут быть изготовлены из разного материала, что также влияет на технико-эксплуатационные характеристики:

• сделанные из чугуна отличаются особой прочностью и долговечностью;
• стальные камины быстро остывают и не имеют большого срока эксплуатации, зато дешевле чугунных конструкций;
• комбинированные — сталь, кирпич, чугун;
• кирпичные печи-камины.

Чугунные камины, как правило, имеют большой вес, что затрудняет монтаж. Существенный плюс в чугунном варианте — это то, что они долго остаются горячими. Минус: чугунные камины очень дорогие.

Стальная конструкция неэффективна в эксплуатации: при большой температуре рано или поздно металл деформируется. Преимуществом можно считать небольшую стоимость изделий из стали, в отличие от моделей, сделанных из другого материала.

Комбинированный вариант камина при правильной градации материала может обладать высокой эффективностью. Топку и варочную плиту в этом варианте делают из чугуна, дальше используют менее жаростойкостойкие материалы для декоративной отделки.

Выложенная из кирпича печь-камин для дачи будет иметь высокое КПД, на ней можно установить варочную плиту, что увеличит полезные характеристики устройства, она будет иметь долгий срок эксплуатации, но есть некоторые нюансы. Основной минус кирпичной кладки камина — он займет слишком много места, во-вторых, займет много времени, потому что фундамент для кирпича устанавливают в вырытой земле или, в крайнем случае, на нее.

Порядок работы

После создания чертежей камина с размерами и порядовкой кирпичей и приобретения нужных стройматериалов надо подготовить рабочие инструменты. Их список следующий:

• емкость для смешивания раствора, оптимально – объемом не мене 50 л, если имеется электрический миксер, то это еще лучше;
• сито и емкость для просеивания песка, если он с крупными примесями;
• мастерок для кладки раствора;
• строительный уровень длиной 1 – 2 м;
• рулетка, линейка, угольник;
• карандаш или маркер;
• молоток.

Перед началом стоит максимально удобно и функционально организовать рабочее место, подвести удлинители с розетками, освещение, защитить детали интерьера от возможной грязи.

Осуществить монтаж кирпичного камина своими руками по чертежам можно легко даже без опыта подобных строительных работ, если создать предварительный пошаговый план.

• Работы по укладке начинаются с монтажа фундамента. Он может быть ленточный из бетона, из блоков или кирпичей. Если основа заливная, то предварительно строится опалубка из деревянных щитов, в нее заливается жидкий бетонный раствор. Укладка фасада камина при этом начинается только после полного высыхания и усадки фундамента.
• На готовый фундамент происходит порядная раскладка кирпичей в соответствии с разработанными чертежами. Схема-порядовка содержит все этапы построения с компоновкой фрагментов. Кладку по рядам надо производить предельно аккуратно, соблюдая ровные швы, связку кирпичей и горизонтальный уровень. После формирования каждого ряда надо производить дополнительную проверку уровня и при необходимости корректировку, пока раствор не высох.
• После постройки портала камина следует взяться за монтаж дымохода. Металлическая вытяжная труба крепится к горизонтальной стене, дополнительно изолируется. Потом она обстраивается кирпичной стенкой по существующему чертежу.
• После того, как кирпичная основа портала и дымохода камина готова, можно приступить к декоративной отделке, обустройству столешницы, решетки, полок, заслонки и других элементов.

Построенный камин ни в коем случае нельзя сразу эксплуатировать. С момента постройки до полной растопки должно пройти не менее 2-4 недель. Перед этим для просушки печки и дымохода организуют частичную топку с небольшим количеством дров. Начинают с 2 кг сухих поленьев, через каждые 2 дня увеличивают массу на килограмм.

Создание проекта

В идеале планировать место под установку камина нужно на стадии закладки фундамента дома. Если это не было сделано, при проектировке в уже готовую постройку нужно производить расчёты так, чтобы дымоход не вышел в балку кровли.

Как спроектировать?

На обычном листе бумаги набросать внешний вид, общий эскиз и оценить, как в задуманном варианте будут смотреться угол и вся комната.

Расчёт размеров играет решающую роль в безопасности всей конструкции. У качественно спроектированного камина хорошая тяга. Она обеспечивает лёгкость разжигания огня, исключает задымление внутри помещения, препятствует уходу тепла через трубу, в том числе — в периоды, когда камин не используется.

Кроме того, важна высокая теплоотдача – прогрев помещения должен быть равномерным и быстрым.

Чертежи отображают следующие размеры:

Топочная часть	Глубина очага	Дымоход
Площадь комнаты делится на 50, получается площадь топки. Соотношение высоты к ширине топочного окна в идеале должно составить 2:3.	Оптимально 0,5 — 0,3 от её высоты. Меньший размер приведёт к задымлению, больший – уходу жара через трубу.	Правильное дымовое отверстие составляет 1/10 – 1/15 площади топливной части. Труба круглого сечения имеет диаметр выше 150 мм, квадратного – 140х140 мм. Высота – не менее 4 м (она выступает над самой высокой точкой крыши примерно на 50 см)

Определиться с порядовкой. Мы рассмотрим разные варианты кладки ниже.

Материалы и инструменты

• огнеупорные кирпичи 250х120х62 марки М200 или выше (не забудьте прибавить 15% к расчётному количеству);
• мелкий песок;
• огнеустойчивая глина;
• 2-6 мм щебень;
• цемент;
• прутья арматуры сечением 8-10 мм либо армирующая сетка;
• уголки из стали;
• гидроизоляционная плёнка;
• асбестовые листы;
• облицовочный материал;
• дымовая заслонка;
• искроулавливатель;
• задвижка;
• дефлектор;
• инструменты: лопата, мастерок, шпатель, молоток из резины, отвес, уголок, рулетка, шлифовальная машинка, правило.

https://youtube.com/watch?v=SKsmWFqIJCo

Советы от опытных печников

Стоимость камина, сделанного своими руками, ниже уже готового покупного, что, несомненно, подталкивает владельцев домов и коттеджей к самостоятельному возведению. Но чтобы получить в результате действительно качественную и долговечную конструкцию, новичкам “каминного” дела придется разобраться в ряде особенностей этого ремесла. Поэтому есть смысл прислушаться к рекомендациям опытных печников:

Во время приобретения готовых глинистых растворов обратите внимание на их предназначение. Смесь при эксплуатации печи начинает запекаться

Однако промышленные печки работают в более высоком температурном режиме, поэтому состав может отличаться с учетом его назначения. Рассчитав, какое количество кирпича требуется для камина, приобретать его рекомендуется из одной партии. Применяется кирпич марки не ниже М200, не имеющий дефектов. Силикатный кирпич использовать запрещается. На кладку 50 кирпичей требуется 2 ведра раствора. Во время замешивания песка и глины допускается добавление 5% цемента, это сделает кладку прочней. Контроль за горизонтальным и вертикальным уровнем проводится каждые 3 ряда. Замачивайте такое количество кирпича, какое требуется для одного-двух рядов.

Основные правила при возведении камина

Чтобы камин долго служил и радовал своим теплом, необходимо строго следовать основным правилам при его возведении:

• Кирпичный камин возводится на отдельном фундаменте.
• Для кладки топки необходимо использовать исключительно шамотный (жаростойкий) кирпич, который не должен быть перевязан с основным.
• В местах установки дверцы и зольника, необходимо прокладывать асбестовый шнур и оставлять зазор на расширение металла.
• Изнутри топочную камеру штукатурить не следует.
• Задняя стенка топливной камеры должна располагаться под небольшим наклоном.

Не стоит забывать и о противопожарной безопасности, ведь любая конструкция, работающая на твердом топливе представляет дополнительный риск.

Камин в доме

Основным моментом противопожарной безопасности в обустройстве камина в загородном доме или на даче является установка разделок на пути прохождения дыма.

Если стена примыкает к камину, то между ней и отопительным агрегатом необходимо проложить жаростойкий материал (базальтовое волокно, асбест, войлок и т.д.). Толщина такого перекрытия должна быть не менее 20-25 мм.

Если камин устанавливается на деревянном полу, то по периметру необходимо проложить металлический лист или выполнить на покрытие из керамической плитки с отступом на 30-35 мм с каждой стороны.

В радиусе 150 мм от дымовой трубы, где она проходит через потолок, необходимо организовать надежную теплоизоляцию из двойного слой войлока с глиняной пропиткой или асбестового волокна.

Слой войлока между трубой и кровлей

Дымоход должен работать автономно только с одним камином.

Существуют также определенный правила пожарной безопасности и при эксплуатации камина:

• Не доводите камин до максимальной температуры.
• Проводите систематическую чистку камина от золы и сажи.
• Безопасное расстояние между камином и ближайшими легко воспламеняющимися предметами должно быть не менее 70 см.
• Используйте только подходящее топливо для дачного камина.
