Как сделать разборный мангал своими руками: чертёж и размеры

Антикоррозионное покрытие

Для защиты металла от коррозии применяют два способа: покрытие термостойкой краской и воронение.

Термостойкие краски

Поскольку сильнее всего рискует подвергнуться разрушению именно нагретый металл, его нужно защитить снаружи.

Для этого подойдут специальные жаростойкие краски.

1. Сначала при помощи металлической щетки или специальной насадки для дрели с корпуса убирается вся ржавчина и грязь. Это необходимо, чтобы краска лучше легла и не было очагов коррозии под покрытием.
2. Тонкой наждачной бумагой металл полируют до получения гладкой поверхности, после чего отмывают корпус со стиральным порошком.
3. Корпус высушивают и протирают тряпкой, смоченной в растворителе.
4. Перемешивают содержимое баллона с краской до однородной консистенции, после чего мангал красят в два слоя при температуре 20 градусов Цельсия и при отсутствии ветра.
5. Каждому слою дают высохнуть в течение одного-двух часов, защищая краску от попадания пыли.
6. Через сутки после окрашивания мангал готов к использованию.

Воронение

Воронение, также называемое оксидированием, состоит в нанесении на подготовленный металл специального состава из каустической соды, 5%-ной серной кислоты и хозяйственного мыла.

• Детали мангала зачищают от ржавчины и отслаивающегося покрытия.
• Затем их опускают в ванну с кислотой на пять минут.

В воде растворяют хозяйственное мыло – на каждый литр должно быть растворено 50 граммов мыла – и кипятят.
Из кислоты осторожно вынимают детали жаровни, опускают в мыльную воду и кипятят 100 минут.
Из расчета 50 г/л растворяют каустическую соду и доводят раствор до температуры 140 градусов (в растворе должны находиться детали).
Металл вынимают, тщательно смывают с него химикаты и собирают конструкцию.

Преимущества и недостатки

Раскладные мангалы пользуются заслуженным спросом благодаря ряду выгодных особенностей:

Малый вес

Это одно из основных требований к походным моделям, поскольку не все выбираются на природу на автомобиле. Выполняется данное условие за счет уменьшения толщины стенок устройства

Здесь важно соблюдать баланс между легкостью и долговечностью

Компактные размеры, когда сложен

Его удобно нести в руках или сумке, положить на хранение. Величина кейса также зависит от количества металла. Чем толще стенки, тем больше габариты конструкции.

Долговечнее разборных

В качественных мангалах-чемоданах используются стальные листы толщиной не менее 1,2 мм. Стенки топки дольше не прогорают, лучше сохраняют тепло и дольше не деформируются

Последнее особенно важно, поскольку перекос стенок сделает невозможной сборку мангала в аккуратный кейс

Расширенная комплектация

Некоторые производители предусматривают в своих моделях мангалов дополнительные поверхности для работы, шампура, решетки для гриля. Это удобно тем, что все элементы подогнаны по размеру. Плюс при покупке одного устройства покупатель получает сразу и инструменты для жарки мяса.

Какие отрицательные стороны данных устройств необходимо учитывать:

Цена выше

Это объясняется сложностью конструкции, по сравнению с разборными. Производителям необходимо изготовить надежное устройство с крепкими соединительными узлами, добавить ребра жесткости в местах с повышенной нагрузкой! и одновременно сделать процесс трансформации чемодана в мангал легким и удобным.

Ограниченный срок службы

Это по сравнению со стационарными моделями. Большинство бюджетных моделей изготавливают из листов стали толщиной менее 2 мм. Этого недостаточно для долговечной работы мангала. При этом толщина более 2 мм уже прилично утяжеляет изделие.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер

Конструктивное решение производителя сделать мангал средней толщины вполне понятно. Если сделаешь изделие толстым и надежным, то оно окажется тяжелым и его будут плохо покупать. Если сделаешь тонким и легким, то изделие будет быстро изнашиваться. Нужен баланс. Это же касается и покупателя: девушке или подростку – лучше выбрать модель полегче.

Особенности его конструкции

Мангал раскладной, поэтому отличается компактностью и легкостью. Он не займет много места в машине. Большинство шашлычниц имеет форму чемодана. Комплектуется в защитный чехол или сумку. Раскладной мангал должен быть:

1. Прост в монтаже. Чтобы при сборке конструкции использовался минимум инструментов.
2. Долговечным. За основу лучше брать нержавеющую сталь. Такой материал не прогорит.
3. Безопасным в эксплуатации. Его использование не должно спровоцировать ожоги или пожар.

Фото: изделие в полностью разобранном виде

Любая модель состоит из 6 основных деталей:

• дна из листа металла;
• рамы из уголков, которая фиксируется четырьмя трубками;
• бортов, двух продольных и двух боковых;
• четырех ножек;
• колосника;
• крепежных элементов (болтов с гайками, шайб, граверов).

Возможности устройства аппарата

Металлические очаги могут быть:

• стационарными. Отличительной чертой служит прочная фиксация на грунте, здесь пригодится железобетонный фундамент. Конструкция обладает существенными габаритами, позволяющими кроме шашлыка приготовить на мангале блюда в казане, закоптить рыбу и мясо;
• разборными. Активно используются как на садовых участках, так и в выездных пикниках, они очень компактны, за счет чего идеально приспособлены к транспортировке. Подвидом разборных очагов являются складные модели, также имеющие небольшой вес и скромные габариты;
• переносными. Такие жаровни актуальны в теплое время года, имеют колеса или ножки, благодаря которым конструкцию можно переместить в одиночку.

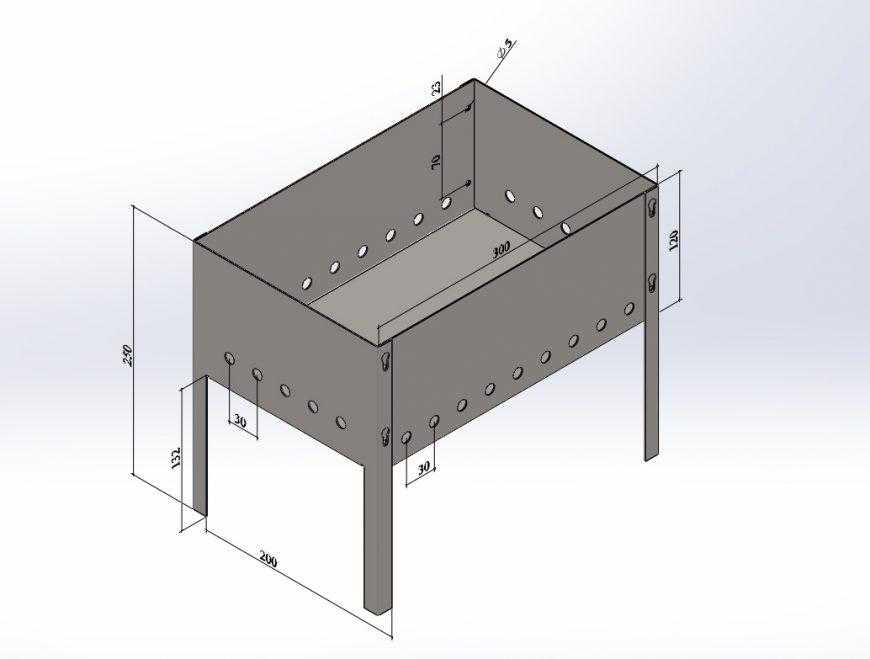

Вне зависимости от выбранного чертежа сооружение будет состоять из основания (оно же дно), крышки, рамы, колосников, ножек, бортиков. Столик откидного или выдвижного типа существенно облегчит эксплуатацию, для декора можно использовать кованые элементы.

Изготовление: тонкости процесса

Чтобы сделать сборный мангал своими руками, необходимо чертежи с бумаги сначала перенести на металл и вырезать детали. В качестве примера рассмотрим мангал для шашлыка объемом 60 на 30 на 15 сантиметров.

В этом случае чертеж будет выглядеть следующим образом:

два боковых элемента с размерами 60 на 15 сантиметров;

днище мангала размером 60 на 30 сантиметров;

две торцевые стороны с размерами 30 на 15 сантиметров.

Ножки могут быть как отдельными элементами, так и продолжением торцевых элементов. Если отдавать предпочтение последнему варианту, то в чертеж торцевых сторон необходимо внести ряд корректив. Следует отметить, что для удобства пользования мангалом, его высота должна составлять около одного метра. Однако тут все зависит от роста человека, так что допускается отклонение от данного параметра примерно на 20 сантиметров.

Перед вырезкой деталей конструкции следует решить, какие крепления будет иметь такой складной мангал.

Обычно они бывают двух видов:

в форме металлических уголков;

форточными навесами, которые обычно привариваются к основанию.

Если же под рукой нет сварки, то это не значит, что нельзя воспользоваться вторым вариантом. В этом случае просто нужно применить систему пазов, что позволит сделать не менее надежные крепления. Однако для этого на чертежах боковых частей необходимо сделать два или три выступа, которые по своей форме будут напоминать букву «Г». Если говорить о размерах выступов-креплений, то он должны составлять где-то полтора на три сантиметра.

Кроме того, в детали торца на чертежах следует внести места, где необходимо сделать распилы вертикального типа, чтобы вставлять в них крепления. Их можно сделать и для того, чтобы прочно зафиксировать днище мангала. И лишь после того, как вопрос с креплениями будет решен, можно приступать к тому, чтобы вырезать детали из металлических листов. Лучше всего осуществлять создание деталей при помощи болгарки.

Когда они будут сделаны, то необходимо качественно отшлифовать все срезы. Следует быть максимально осторожным, так как порезаться об острые края металла очень легко. Также в торцах вашего мангала требуется проделать отверстия, которые будут служить ручками для него. С их помощью, если будет необходимость, можно будет легко нести мангал на природу или же переставить его с места на место.

После завершения процесса шлифовки деталей снизу боковых стенок потребуется проделать при помощи дрели два ряда отверстий с диаметром около одного сантиметра. Благодаря наличию таких отверстий воздух сможет попадать к углям. Лучше всего их располагать в так называемом шахматном порядке примерно в 40-50 миллиметрах друг от друга.

Если же по каким-то причинам вы решили сделать ножки мангала съемными, то на всех углах дна мангала следует приварить гайки или же уголки для крепления ножек. Их, кстати, можно сделать либо из уголков, либо же из металлической трубы.

Когда все будет выполнено, то станет необходимо собрать складной мангал, чтобы оценить его функциональные возможности. Это поможет найти недочеты, если таковые будут, и оперативно их устранить.

Преимущества металлических мангалов

Чем же так хороши мангалы из металла? Монолитную печь для барбекю или кирпичный ее вариант отличается капитальностью — в таком случае конструкцию не нужно будет убирать на зиму, да и выглядит она надежнее, прочнее, долговечнее. Кроме того, печь из камня можно усовершенствовать дополнительными рабочими зонами, которые позволят не только жарить мясо, но и запекать овощи, рыбу, коптить продукты. При этом выглядеть печь будет благородно, она органично впишется в облик любого участка. Стоит ли обращаться к металлу?

В большинстве случаев — определенно, стоит. У капитальных конструкций есть свои плюсы, но и портативность — это далеко не недостаток. Металлический мангал занимает немного места, что хорошо для скромных по площади участков. Установить такую печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже стационарную ее версию можно перевозить с места на место, хотя и с небольшими неудобствами — а при создании походного складного варианта свой мангал можно будет взять с собой на природу, даже не имея автомобиля.

Есть у создания металлического мангала своими руками и другие преимущества.

• Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе использовались правильные чертежи с указанием достаточных размеров мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
• Небольшие финансовые затраты. В то время, как на кирпичи, бетон или натуральный камень может уйти много денег — по крайней мере, за счет финишной отделки — траты на металл будут мизерными.
• Простота работы. Все, что нужно для того, чтобы правильно изготовить мангал из стали — это начальные навыки работы со сварочным аппаратом. Для того, чтобы оптимизировать приток воздуха, понадобится также поработать с дрелью.
• Скорость изготовления. Из-за большого количества технологических перерывов использовать мангал, построенный из кирпича или бетона, можно не меньше, чем через месяц. Металлическая же конструкция будет готова к эксплуатации сразу по завершении сборки.

Минусом может стать недостаток эстетичности печи из стали. Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит лишь взглянуть на некоторые проекты, чтобы убедиться — и такую конструкцию можно превратить в шедевр.

Как продлить срок службы самодельного мангала?

Чтобы самодельный мангал служил дольше, его необходимо защитить от коррозии. Конечно, подходящие условия хранения для этого важны, но их недостаточно. Чтобы металлический мангал служил вам дольше, его можно покрасить жаропрочной автомобильной краской, которой покрывают глушители.

Другой вариант — воронение. Это процесс покрытия металла темной пленкой, устойчивой к действию высоких температур. Осуществляют его, выдерживая металлическую конструкцию на протяжении 60 — 90 минут в горячем растворе гидроксида натрия (едкого натра). Для приготовления такого раствора, 50 граммов едкого натра размешивают в литре воды и нагревают смесь до ста сорока градусов по Цельсию. Если раствора нужно больше, количество компонентов увеличивают в нужное количество раз.

Подведем итог. Для выезда на природу (похода) оптимален любой из тонкостенных металлических мангалов. Однако при наличии у вас автомобиля толстостенный вариант все же предпочтительнее, так как прослужит он дольше.

На даче лучше иметь мангал толстостенный. Если вы планируете использовать его регулярно, отдавайте предпочтение чугунному варианту. Если же на шашлык вы собираетесь не чаще пары раз в сезон, подойдет и стальной толстостенный. Все остальные модели, скорее, предназначены для загородных домов, а также хозяев различных кафе.

Сварка самодельного мангала

При помощи сварочного аппарата можно создать прочную и надежную конструкцию, которая устойчива к резким перепадам температуры и способна прослужить вам долго. В конце процесса сварки все швы между деталями тщательно проверяются и шлифуются.

Из каких материалов можно изготовить домашний мангал:

• Стальная бочка.
• Обрезки широкой металлической трубы.
• Пустой баллон.
• Бак от стиральной машинки.

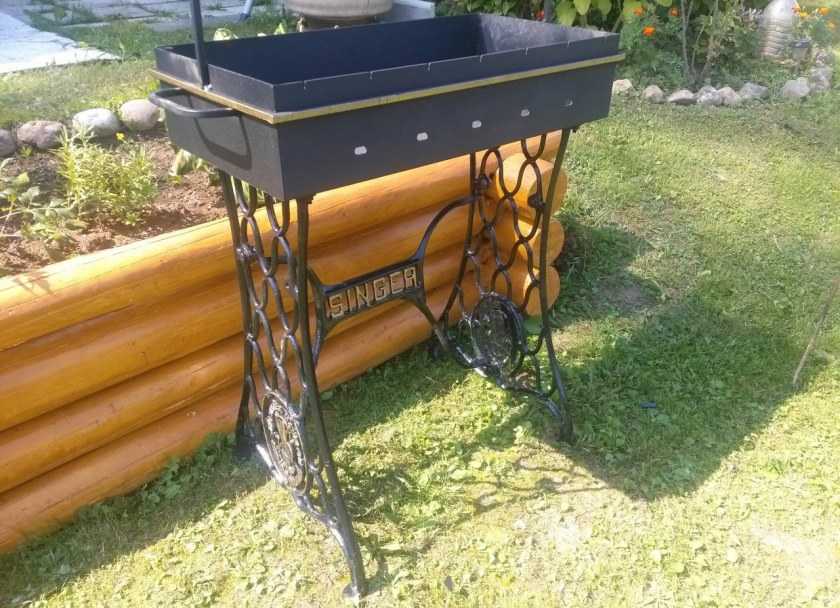

• Массивная швейная машинка.
• Кованая столешницы или полочки из металла.

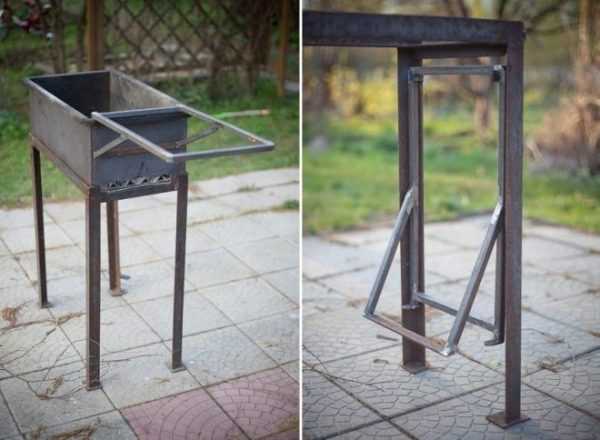

Неразборная конструкция

Для изготовления стационарного мангала нам понадобятся:

1. Прочный металлический лист (из стали).
2. Сварочная установка.
3. Мощная дрель.
4. Углы для стоек или куски арматуры.
5. Хорошо работающая болгарка.

Прежде чем начать собирать конструкцию, нужно составить чертеж с размерами и расстоянием между деталями. Например, между отверстиями для вентиляции в нижней части корпуса должно быть от 7 до 8 сантиметров. На фото показано применение дополнительной подставки.

Определяем количество шампуров, у нас их будет не больше 8 штук в одной закладке. Порядок действий:

• Наносим разметку на металлический лист.
• Вырезаем детали нужного размера.
• При помощи дрели делаем вентиляционные отверстия.
• По верхнему краю обеих самых длинных стенок делаем углубления.
• Для удобства делаем подставку.
• Свариваем все элементы мангала.
• При помощи болгарки подрезаем ножки, делая их концы немного заостренными.
• Свариваем стойки и короб.

С помощью видео мастер-класса можно изготовить отличный мангал для вечерних посиделок с друзьями.

https://www.youtube.com/watch?v=pTOYS6Nxl3s

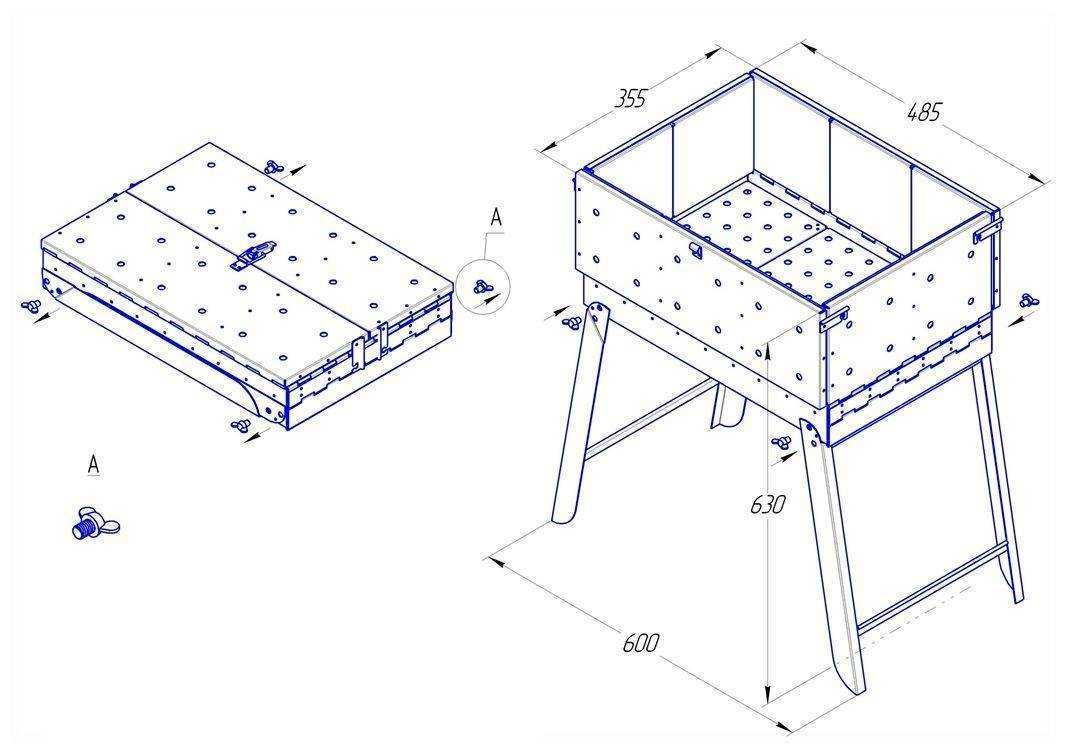

Складной чемодан

Мангал складной своими руками из металла можно сделать по чертежам с фото. У вас получится удобная в использовании установка-дипломат, она транспортабельна и мобильна. Конструкция складывается вовнутрь, тем самым скрывая все пачкающиеся поверхности и детали. В такой чемодан можно разместить шампура и переносить в любое место, просто держась за ручку.

Складной металлический кейс

Как изготовить:

• Выбираем длину мангала 65 сантиметров, а ширину 40.
• Чтобы сделать днище, нужен металлический лист толщиной до 3 мм.
• Для длинных стенках вырезаем отверстия для вентиляции. Чтобы грани складывались, при помощи сварки или болтов необходимо установить навесы.
• Стенки крепим к днищу при помощи зажимов, они должны в последующем легко сниматься.
• Чтобы монтировать ножки, к днищу крепим гайки М8. Длину прутьев выбирайте до 60 сантиметров. В месте крепления с дном делаем резьбу, а на другом конце ножки немного заостряем, чтобы хорошо входили в землю.
• Ручка для транспортировки также фиксируется к днищу мангала. Процесс изготовления показан пошагово на видео ниже.

Мангал-бочка

Нам понадобится бочка с толстыми стенками и хороший чертеж. Существует 2 метода вырезания бочки: срезается только верхняя часть (создание крышки) или бочка обрезается ровно пополам (самый распространенный). Мы рассмотрим оба.

1 способ

Рассмотрим процесс сборки мангала своими руками из металла с крышей из бочки:

• В качестве ножек-подставок можно использовать трубы.
• Вырезаем из цельной бочки ровный отрезок прямоугольной формы.
• Привариваем корпус бочки к ножкам.
• К краям основной части привариваем уголок для создания полки для шампуров.
• Сверху конструкции размещаем сетку для барбекю.
• Прорезаем отверстия в нижней стенке для циркуляции воздуха.
• Для закрепления прямоугольной крышки вверху устанавливаем петли.

2 способ

Изготовление происходит так, как и в первом случае. Единственным отличием будет разрезание бочки на две равные части. Вторую деталь можно оставить и использовать в качестве крышки. Тогда ее следует обварить, монтировать в нее ручку и крепеж держателя. Пошаговая инструкция в видео мастер-классе.

https://www.youtube.com/watch?v=HWHN1DRb-Jg

За домашним мангалом необходимо бережно ухаживать, чтобы увеличить срок службы. Удаляйте загрязнения мягкими тряпками, смазывайте установку время от времени специальным маслом. А также не забывайте про финишную покраску и декор, ведь мангал должен быть не только функциональным, но и красивым.

Фото мангала своими руками

https://youtube.com/watch?v=7_5MwU_6Zcs

Также рекомендуем просмотреть:

• Мельница своими руками
• Мотоблок своими руками
• Калитка своими руками
• Летний душ своими руками
• Садовые фигуры своими руками
• Качели своими руками
• Туалет на даче своими руками
• Садовые дорожки своими руками
• Детская площадка своими руками
• Веранда своими руками
• Сарай своими руками
• Пруд своими руками
• Грядки своими руками
• Курятник своими руками
• Цветник своими руками
• Септик своими руками
• Фонтан своими руками
• Поделки из покрышек своими руками
• Погреб своими руками
• Ловушка для мух своими руками
• Вольер своими руками
• Бассейн своими руками
• Навес своими руками
• Огород своими руками
• Крыльцо своими руками
• Тротуарная плитка своими руками
• Коптильня своими руками
• Детская кроватка своими руками
• Бочка своими руками
• Гамак своими руками
• Ландшафтный дизайн своими руками
• Клумбы своими руками
• Теплица своими руками
• Альпийская горка своими руками
• Сделать клетку своими руками
• Как украсить двор своими руками
• Полив своими руками
• Поилка своими руками
• Бытовка своими руками
• Удочка своими руками

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы — всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них — не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Виды конструкций и чертежи с размерами разборных мангалов из металла, нержавейки

Развести огонь для жарки шашлыка на природе зачастую проблематично. Кирпичи под деревьями не растут, а приносить с собой неподъемный сварной мангал тяжело. Поэтому смекалистые рукодельники придумали чертежи на облегченный сборно-разборный мангал.

Идеальная ширина очага 30 см, длина 50 см, высота стенок 20 см, длина ножек 20-80 см, зависит от предпочтений владельца

Разборные сооружения имеют ряд достоинств и недостатков. Качественный мангал соответствует параметрам:

• простой в изготовлении, без применения специального оборудования;
• устойчивый к перепадам температур, износостойкий, долговечный;
• огнестойкий;
• экологичный материал – металл не должен содержать примесей, которые при нагревании будут выделять токсичные вещества.

При изготовлении разборной конструкции обращают внимание на шарнирные элементы или пазы, они не должны тереться друг о друга

Чтобы сделать идеальный разборный мангал своими руками, изучают чертежи и фото, выбирают лучшие идеи и создают эскиз.

Различают две группы мобильных очагов:

• трансформеры – раскладываются, но некоторые элементы остаются неразборные, чаще – шарнирные детали;
• наборы – состоят из отдельных деталей, которые соединяются в пазы.

Для изготовления боковых деталей данного мангала применяют листогиб для металла, на них устанавливают дно

Внимание! Чтобы тщательно зафиксировать детали в шип-паз разборного мангала, выстраивают точный чертеж для лазерной резки в программах AutoCAD, Компас или Sketchup. Для фиксации ножек внутри корпуса изготавливают посадочные гнезда. Для фиксации ножек внутри корпуса изготавливают посадочные гнезда

Для фиксации ножек внутри корпуса изготавливают посадочные гнезда

Сложнее в изготовлении разборные конструкции. Чтобы детали не мешали друг другу при транспортировке, их шарнирно фиксируют, увязав габариты стенок.

Поддувальные отверстия, выполненные по периметру стенок, обеспечивают тягу и быстрое прогорание дров

Разборные мангалы имеют множество моделей. Различаются они вариантами фиксации:

• ножки выполняют из уголка, в них делают отверстия, в которые вставляют боковины и днище;
• паз-шип, в боковых торцевых деталях и донце делают прорези и выступы, затем все элементы соединяют в единую конструкцию;

Размеры разборного складного мангала, изготовленного своими руками, рассчитывают индивидуально. При расчете учитывают:

• количество порций шашлыка, которые будут готовиться одновременно (на шампур должно вмещаться не менее пяти кусков мяса, на мангал устанавливают 6-10 шампуров);
• габариты багажника автомобиля, в котором мангал будут перевозить;
• оптимальная высота борта 13-20 см.

Для экономии угля достаточно изготовить стенки высотой 130 мм, этого тепла достаточно для прожарки мяса

Особенности конструкции

В сложенном виде мобильный мангал имеет небольшие размеры. Устройство похоже скорее на маленький чемоданчик, который отлично помещается в багажнике. Владельцам этого агрегата нужно учитывать, что чем меньше вес, тем тоньше материал. Потому среди его основных недостатков отмечают низкую теплоемкость и способность к прогоранию. По этой причине обладатель такого мангала должен быть готовым к тому, что складная конструкция быстро износится, соответственно, придется искать ему замену.

Походное устройство обладает следующими преимуществами:

• небольшой вес;
• мобильность;

• низкая цена.

Как создаются кованые узоры

И горячая, и холодная ковка подразумевает изготовление простых форм: кольца, завитка, спирали, листа или пики. Орнамент формируется из сочетания этих деталей. Мастеру приходится делать множество одинаковых элементов, поэтому нужно подготовить шаблоны.

Оправки для спиралей и завитков делают из скрученного прутка, приваренного к листу металла. Сделать много одинаковых колец можно на куске трубы нужного диаметра. Чтобы выковать пики, нужно освоить прием вытяжки: постепенного уменьшения диаметра заготовки. Для этого конец прутка разогревают и ударами молотка со всех сторон придают форму острия. Затем заготовку вновь нагревают докрасна и разгоняют на наковальне ударами по 2 сторонам прутка. Расплющиваясь, заготовка приобретает листовидную форму.

Если коротко отрубить черенок пики, то получится почти готовый лист. Его можно слегка изогнуть, нанести зубилом жилкование. Изготовив множество листочков, можно приварить их к другим деталям, имитируя изогнутые ветки.

Произвольно сочетая и сваривая кольца, завитки, листья и пики, дополняя узор витыми гранеными элементами, можно научиться создавать настоящие шедевры. Мангал без крыши и с крышей недорого можно сделать и из обычных кусков прутка и проволоки, остатков кровельного металла. Дополнив общий дизайн участка коваными изделиями (скамьи, беседки, заборы), можно превратить его в богатое средневековое имение.

Использование заготовок

Если во дворе накопилось большое количество обрезков стоит в первую очередь полезно их утилизировать, вертикальный мангал своими руками можно сварить из заранее подготовленных заготовок.

Процесс будет кропотливый и потребует большее количество швов, но в конечном счёте получится довольно симпатичная конструкция, отвечающая всем требованиям.

В этом случае не будет лишним воспользоваться специальными чертежами, в которых будут прописаны все размеры заготовок, подготовительные моменты, как и все труды по изготовлению пройдут быстрее и доставят только удовольствие.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

• Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
• Небольшая болгарка.
• Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

• Производится разметка имеющегося листа металла.
• Вырезаются необходимые детали конструкции.
• Проделываются крепежные пазы.
• Изделие собирается в единое целое.
• Если есть желание, то мангал можно покрасить любым жаропрочным составом.
• Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

• Минимальные затраты на изготовление.
• Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
• Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
• Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
• Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
• На сборку и разборку мангала требуется предельный минимум времени.
• Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
• Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.
