Проекты барбекю из кирпича

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.

Технология строительства

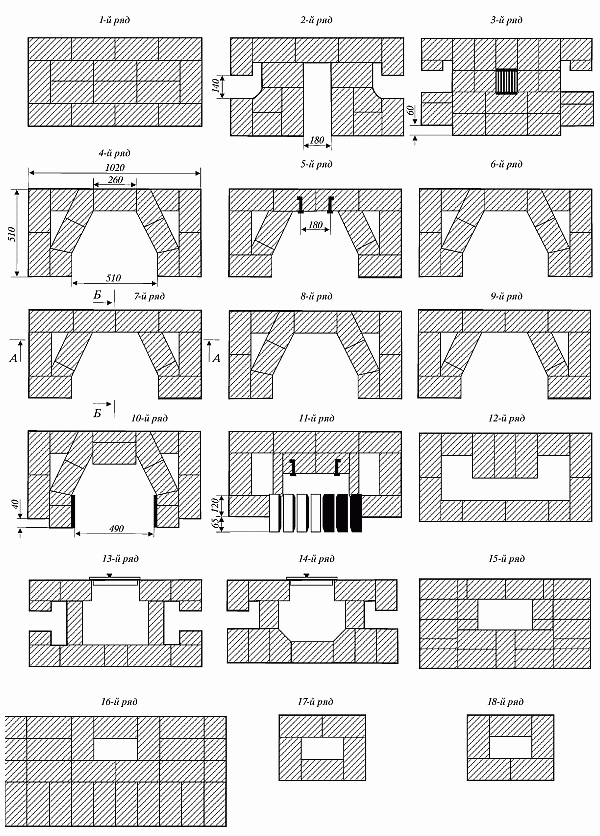

Качественная порядовка мангала с казаном из кирпича позволит сохранить надолго конструкцию и улучшит ее безопасность при эксплуатации. Данный этап очень важен и требует определенного времени даже у профессиональных строителей.

Фундамент

Переходим к заложению основания под мангал с казаном из кирпича

Здесь важно соблюдать последовательность:

Этап	Комментарии
Выкопать траншею под фундамент, после засыпать слоем песка	Глубина должна быть примерно 25-30 см
Засыпать песчаной подушкой и залить водой	Толщина слоя – 5 см
Поверх слоя песка положить слой гравия или мелкого щебня	Толщина слоя – 10 см
Сделать опалубку из досок	Выступ над землей должен быть минимум 5 см
Положить слой арматурной сетки	Толщина сетки – 15 на 15 или 20 на 20
Залить уровень бетона	После заливки подождать минимум три дня
Уложить слои рубероида для гидроизоляции	Количество слоев – 4-6

Раствор для кладки

На следующем этапе готовим раствор. Для этого возьмите:

• 2 ведра цементной смеси;
• 0,5 ведра гашеной извести;
• 1 ведро песка.

Смешайте компоненты в специальной емкости, тщательно перемешивайте и доводите массу до состояния густого теста.

Цоколь

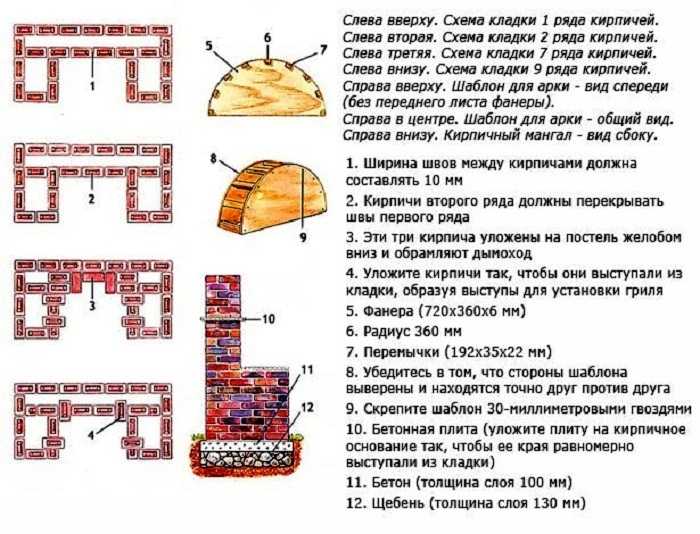

Перед тем как приступить к кладке кирпичного мангала с казаном на раствор, сложите будущий мангал по рядам без раствора, всухую. Есть два важных правила реализации данного этапа:

• Учитывайте, что между кирпичами будет слой раствора толщиной 5-10 мм;
• При подгонке кирпичей обязательно используйте защитные перчатки, чтобы избежать травм;

Когда все «сложилось» и результат устраивает Вас как архитектора, приступайте к кирпичной кладке на раствор:

1. Кладку основания, то есть не горячей зоны, выполняете в полкирпича;
2. При укладке кирпичей обязательно проверяйте все горизонтали и вертикали строительным уровнем;
3. Когда Вы достигните высоты примерно 70 см с открытой стороны установите 2 стальных уголка 50 x 50 мм полками кверху. Они нужны, так как с этого места нужно укладывать кирпичи четвертой стенки-боковины мангала;
4. Далее продолжайте кладку в 1/4 кирпича, то есть кирпичи укладывайте на ребро;
5. Уложив кирпичи на боковые и заднюю стенки в 1/4 кирпича, вы получите опорный выступ для дна по всему внутреннему периметру. Учитывайте, что это уже ряды горячей зоны, поэтому рекомендуется использовать огнеупорный или полнотелый красный кирпич.

Жаровня

До начала кладки жаровни решите вопрос уборки золы из топки. Например, установите металлический поддон, который будет легко вытащить и очистить от продукта сгорания. Многие строители рекомендуют сконструировать топку не ниже 80 см. Эта величина равна 12 рядам кладки из кирпича. Закройте верх конструкции бетонным перекрытием и рядом кирпичной кладки.

Стены и дымосборник

Сооружение дымосборника несколько сложнее, но вполне вам по силам. Для этого стенки очаговой зоны, где непосредственно происходит приготовление, необходимо выложить повыше, так, чтобы вам было удобно. Затем необходимо «сузить» трубу. Укладываем кирпичи, сдвигая каждый новый ряд на полкирпича внутрь. Так формируется колокол печи.

Декоративная отделка

Существует огромное количество вариантов украшения Вашего домашнего очага. Дайте волю своей безграничной фантазии и применить все свои творческие навыки.

Есть несколько вариантов отделки мангала:

• оштукатурить кирпичный мангал с печкой под казан;
• облицевать плиткой и изразцами;
• установить металлические футляры;
• применить декоративную отделку без облицовки путем расшивки кирпича.

Факторы, влияющие на габариты жаровни

Поскольку приготовления шашлыка или любой другой пищи происходит по конкретным технологиям, то при расчете оптимальных размеров мангала учитывают следующие факторы:

• температурный режим – количество углей, расстояние от них до мяса;
• инвентарь для приготовления блюда – шампуры или решетка барбекю.

Существуют варианты мангалов с дополнительными функциями. Например, жаровня оборудуется боковым отделением для не прогоревших углей с собственным дымоходом. Либо часть ее накрывается варочной панелью для одновременной готовки гарнира, разогрева чайника.

В таком случае основная часть мангала должна иметь размеры, рекомендуемые в этом пособии. Остальные элементы крепятся таким образом, чтобы процесс приготовления шашлыка происходил без каких-либо помех.

Конструкция шампура

Вычислить правильные размеры жаровни можно лишь в одном случае – повар пользуется шампурами, решеткой барбекю или обоими этими инструментами одинаковой длины. Стандартной конструкцией шампура является:

• длина – общая 45 – 50 см, рабочая 30 – 35 см;
• завивка – спиральная, расположена возле рукоятки, длина 4 – 6 см.

Увеличить чертеж можно по клику

В походных (разборных, раскладных) вариантах жаровни размеры шпаги/шампура могут уменьшаться.

При потере/замене рабочего инструмента следует привести длину шампура в соответствии с жаровней, для которой он предназначен.

Аналогичные требования предъявляются к печам барбекю. Решетка должна размещаться равномерно над углями на высоте 5 – 8 см, так как мясо обычно поджимается сетками с двух сторон и готовится быстрее. Промышленность чаще всего производит сетчатые конструкции габаритами 18 х 28 см, под них и подгоняется кирпичная или стальная коробка, куда будут засыпаться угли.

Температурный режим

Специалисты рекомендуют жарить своими руками мясо на углях при соблюдении следующих условий:

• угли – готовые из мешка заводской фасовки или предварительно обожженные на костре, а не внутри мангала;
• наполнение очага углями – слой 5 – 10 см;
• расстояние от углей до шампуров – 5 – 10 см в зависимости от древесины, размера головешек и кусков шашлыка.

Внимание: По вопросу необходимости отверстий в боковых стенках жаровни единого мнения у специалистов не существует до сих пор. Одни считают, что они мешают контролю температурного режима, а воздух следует подавать внутрь специальным опахалом

Другие считают, что при обмахивании повышается вероятность возгорания тлеющих головешек, предпочитают опахалом не пользоваться.

Из какого материала должен быть изготовлен?

Леонид Быков (далее Л.Б.): Хорошим выбором станет чугун толщиной 4-5 мм. Почему?

• Толстые стенки хорошо держат тепло.
• Такой мангал не «поведет» при многократном использовании, чего не скажешь о выполненном из листов 0.5-1.5 мм.

• В нем можно не только дожигать угли, но и готовить их, сжигая дрова. Более тонкие стенки не выдержат высокой температуры при горении и потеряют форму сразу.
• Материал доступен.

Практически аналогичное изделие можно изготовить из толстой (те же 4-5 мм) листовой стали. Она немного уступает по тепловым свойствам, но с ней легче работать. Длительного срока службы позволит добиться покрытие той же термостойкой эмалью.

Если же говорить о переносных и портативных конструкциях, подойдет тонкая (1 мм) нержавеющая или оцинкованная сталь. Правда, дрова в такой жаровне жечь нельзя, да и рассчитана она на небольшой срок службы. Вряд ли такой мангал можно считать идеальным.

Вычисление габаритов

Параметры задуманного мангала – критерии ключевые. От них определяется удобство применения агрегата по целевому назначению.

Если его задействовать будет семья со стандартным количеством человек (3-4), то сгодится модель 60 х 35 см.

Для коллектива с большим числом людей необходимо использовать более крупную конструкцию.

Фотоснимки стандартных и нестандартных версий легко находятся в сети. Могут попадаться такие снимки, на которых традиционная версия дополняется многими составляющими и устройствами. Они расширяют её функциональный спектр и украшают её облик. Сотворить любую металлическую модификацию нетрудно. И сварочный процесс можно проводить своими усилиями.

Например, можно действовать по такому чертежу:

Подобных и прочих чертежей в интернете предостаточно. Вполне можете строить свою работу на их основе

Важно решить дилемму с числом шампуров, одновременно находящихся на сварном мангале

Не менее важный аспект – это глубина аппарата. Её ориентировочное значение – 15 см. При таком раскладе между продуктом и углями останется нужный просвет для готовки. Высота мангала должна быть максимально удобной для кулинара.

Приготовление мяса на мангале – особенности

Обычно рецептура приготовления такого мяса одна – пожарить и съесть. Но современная кулинария разработала множество специальных маринадов, придающих волокнистым блюдам особый вкус и аромат. Многие умельцы самостоятельно придумывают соусы, в которых принято смачивать мясо перед готовкой. Такой пищевой изыск всегда привлекает гостей, а приготовление и посиделки обходятся намного дешевле, чем в ресторане или кафе. Тем более, природа располагает к принятию пищи и нагуливает недюжинный аппетит.

Приготовление мяса на мангале

Как же происходит процесс поджарки? Все просто – мясо в мангале жарится на расстоянии от огня, что позволяет ему равномерно пропечься и покрыться хрустящей, манящей к укусу, корочкой.

Выбор кирпича

Дорогой, но самый подходящий для кладки – клинкерный, другое название – тугоплавкий кирпич. Основное сырье – специальная глина, которую обжигают под высокой температурой.

Бывает разных цветов:

• красного;
• песочного;
• темно-коричневого;
• красного с подпалинами.

От недорогого керамического кирпича клинкерный отличается высокой прочностью и длительным сроком службы. Он устойчив к влаге, морозу.

Допускается использование более дешевого керамического, красного шамотного кирпича. Тематическая статья: «Кирпич для кладки печей».

Важно учесть, что для создания мангала в домашних условиях силикатный (белый) кирпич не пригоден, потому что начинает быстро разрушаться под действием влаги, перепада температур, не выдерживает высоких температур

Какая должна быть высота мангала из кирпича

Правильные размеры мангала – это не прихоть, а необходимость. Конструкция для жарки мяса может быть сложена из кирпича, такой вариант идеально подходит для домов со своим участком.

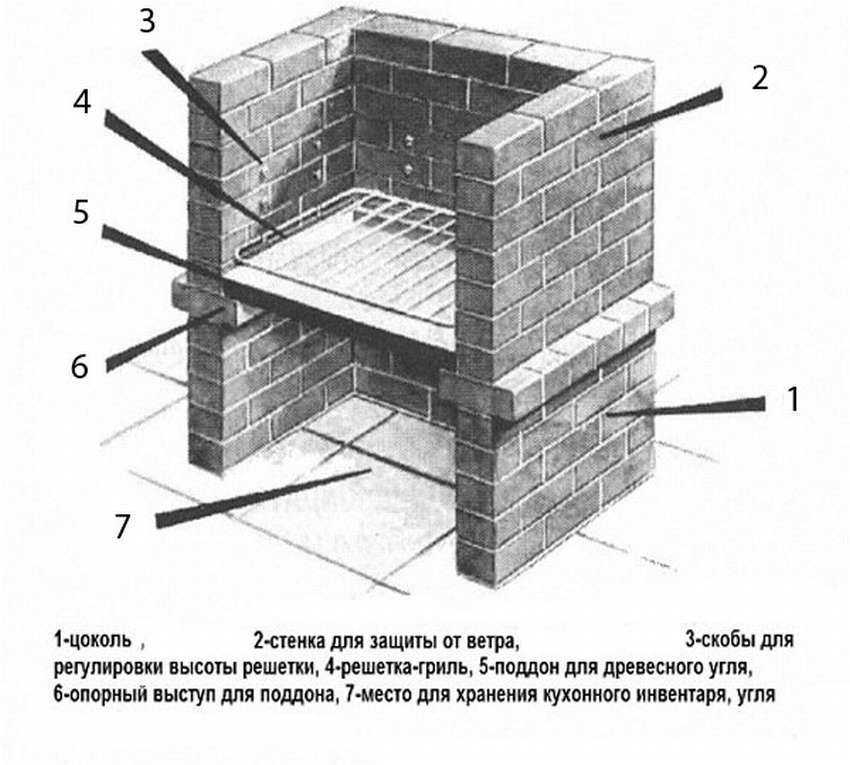

Чтобы мангал был удобным и функциональным, он должен содержать все технически важные элементы: фундамент, цоколь, боковины, жаровню и дымоход.

Кирпичная жаровня должна иметь глубину от 12 до 17 см.

Важно следить за тем, чтобы продукты не располагались слишком близко к углямФОТО: avatars.mds.yandex.netЖаровню строят на высоте не менее 1 метр от землиФОТО: i.pinimg.comКирпичный мангал можно оборудовать дополнительными полками для дров и посудыФОТО: trubochist-yuga.ru

Где построить жилой дом

Основное строение на дачном участке, это дом. Впоследствии его невозможно сдвинуть в ту или иную сторону, поэтому при выборе места под его строительство верна пословица «семь раз отмерь, один раз отрежь». В первую очередь нужно знать, где его строить точно нельзя. В практике возведения жилых домов существуют ограничения чисто практического характера, а также строительные нормы и правила (СНиП).

Основные правила простым языком:

• От цоколя дома до забора должно оставаться минимум 1 м;
• В целях пожаробезопасности все дома на улице располагаются с одной стороны, то есть, или ближе к левой границе земельного надела, или к правой. Если соседние участки уже застроены, нужно делать как у соседей или, как вариант, построить дачу посредине;
• От других строений дом должен отстоять минимум на 6 м;
• Обязательно соблюдение расстояний до красных линий: проезжая часть, ЛЭП, центральная линия водопровода, канализации и газопровода. Эти нормы можно узнать в местном земельном управлении.

После учета всех ограничений, определенных различного рода техническими регламентами, остается часть земли, доступная для законного строительства дома. Теперь нужно рассмотреть местоположение участка с точки зрения удобства пользования им.

Не рекомендуется располагать дом в глубине делянки, так как ее полезная площадь будет использоваться не рационально: увеличится протяженность дорожки, ведущей к калитке, и подъездных путей к хоздвору и дому. Да и преодолевать каждый раз длинный путь до входной двери не очень удобно, особенно зимой.

Декоративная отделка

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.

Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

• плитка;
• кирпич;
• камень натуральный и искусственный;
• штукатурка;
• специальные составы.

Алгоритм укладки:

1. Обработка стены грунтовкой.
2. Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
3. Укладка камня или плитки, плотно прижимая ее к поверхности.
4. Очистка швов от клея и заполнение мастикой.
5. Нанесение защитного состава.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

Примеры интересной отделки барбекю.

Камень натуральный для отделки

Расположение отверстий

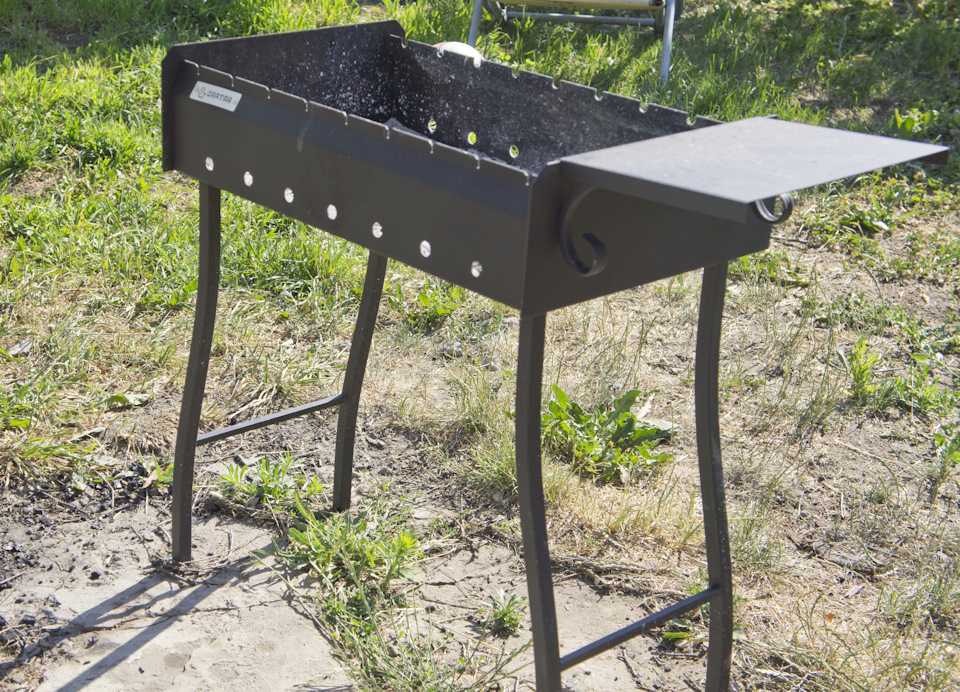

Отверстия у мангала могут быть в стенках или в днище. При этом их воздействие на процесс горения и готовки будет разным.

В стенках

Чаще всего отверстия, влияющие на целостность установки, делают на боковых стенках. Их размещают по верхнему или нижнему краю длинной стороны короба. Если отверстия расположены над углями, то особой пользы или вреда от них не будет. Они играют скорее декоративную роль. Такой мангал практически идентичен изделию без отверстий.

Внимание! В неглубоких конструкциях отверстия крайне нежелательны, так как пища располагается в непосредственной близости к углям. При этом неуправляемый жар способствует моментальному превращению верхнего слоя мяса в уголёк

В днище

Отверстия на дне мангала считаются самими важными. Именно через них уголь соприкасается с молекулами кислорода и разгорается с новой силой.

Отверстия в днище с поддувалом и без него

Для многих людей важна возможность быстрого разгорания углей. С помощью специального днища с поддувалом обеспечивается хорошее горение топлива. Есть мангалы с двойным дном. Сначала идёт решётка, выполняющая ту же роль, что и боковые отверстия. Она создаёт улучшенную подачу воздуха. Второй слой – своеобразная крышка, которая позволяет закрыть решётку после разгорания углей.

Мангал с открытым поддувалом.

Мангал с закрытым поддувалом.

Справка! Повара уверены, что настоящий деликатес можно получить лишь с использованием ручного обмахивания рабочей площади. Только в этом случае мясо будет сочным внутри и с хрустящей корочкой снаружи.

Готовка одного из популярных летних блюд − шашлыка − не обходится без специальных приспособлений. Наибольшим спросом в последнее время пользуются мангалы. Выбор между наличием и отсутствием отверстий в коробе человек может сделать в зависимости от личных убеждений и потребностей.

Пошаговое обустройство дачного участка своими руками

Начинают обустройство участка с планирования, разделения на зоны. С этой целью берут за основу выкопировку земельного участка, набрасывают на ней план. Нужно отметить на схеме деревья, растущие на территории.

При распределении зон необходимо учесть:

• Размер территории.
• Рельеф (учитать все перепады).
• Стороны света с целью высадки растений для их правильного развития.
• Расположение основного вывода воды, выбор системы полива (капельная, дождевание, из переносного шланга). Возможен автоматический полив, но он более дорогостоящий. Включает систему разводки, электронного управления.

Нужно тщательно продумать и нарисовать план участка. Далее переходят к распределению участка на зоны.

Традиционно выделяют следующие:

• зону для отдыха;
• площадку для детей;
• хозяйственный блок;
• зоны, отведённые под сад и грядки;
• водные объекты: пруды, ручейки, фонтаны;
• объекты для релаксации: беседки, лавочка возле клумбы, гроты, перголы;
• территорию для парковки автомобилей.

Планировка участкаИсточник sale-63.ru

Под зону отдыха лучше отвести тенистый участок неподалёку от дома. Желательно, чтобы рядом был вывод воды. По периметру беседки высаживают вьющиеся ампельные растения.

Огород устраивают в южной или юго-восточной части участка, чтобы растениям хватало солнечного света. Рационально, если к нему будет подведён отдельный вывод воды.

Хозблок маскируют живой изгородью, шпалерами с плетистыми растениями.

Зоны релаксации с лавочкой обустраивают в живописных местах участка: возле клумбы, водных объектов, в тени деревьев.

После выделения зон определяют, куда нужно проложить электрическую проводку: к зоне отдыха, к детской площадке, для освещения пруда. В качестве подсветки остальной территории разумно использовать светонакопительные элементы.

Далее определяются со стилистикой оформления. Регуляторные стили опираются на строгую геометрию форм.

 Пейзажные, напротив, максимально приближены к натуральному ландшафту. От стилистики зависит использование тех или иных малых архитектурных форм.

Пейзажная стилистикаИсточник supersadovnik.ru

Когда территория распределена на зоны, определись с эстетическим оформлением и системой технического обслуживания, необходимо подумать, какие растения и где будут высажены. Отталкиваются от условий климатической зоны, почв, личных предпочтений.

Даже в условиях довольно сурового климата в настоящее время можно выращивать растения, ранее характерные только для умеренных, южных широт. Благодаря многолетней работе селекционеров, выведены морозоустойчивые сорта, к примеру, кустарниковых, плетистых роз.

Металлические конструкции

При сооружении металлических конструкций нюансов гораздо больше, могут использоваться разные элементы: листовая сталь, готовые элементы декора (обычно витые и кованые элементы) и части б/у изделий (столешницы, бочки, баки, этажерки), а также очаги бывают не только стационарными, но и передвижными в пределах участка.

Поэтому в одном случае, размеры мангала из металла выдержать бывает легче, в другом варианте приходится их намеренно изменять. Например:

• барбекю с крышкой из 200-литровой бочки – высоту подгоняют установкой подовой плиты на нужном уровне, ширина по умолчанию получается больше необходимого размера;
• очаг из трубы, установленной вертикально или нержавеющего бака стиральной машины – форма круглая, не соответствует классическим стандартам, пригодна только для решетки барбекю;
• ножки из б/у изделий (например, из швейной машинки) – высота до бортика жаровни не всегда удобна повару, зато экстерьер очага по умолчанию оригинальный, обладает высокой художественной ценностью.

Ну, и видео, на котором можно посмотреть некоторые дополнительные нюансы о габаритах мангалов из металла:

Таким образом, при изготовлении барбекю или для приготовления шашлыка на углях следует использовать чертежи с классическими размерами, которые были приведены выше. Это условие проще выполнить при использовании листовой стали, сложнее при кладке из кирпича или частичном применении деталей высокой художественной ценности от бытовых предметов б/у.

Хотели сегодня товарищу купить мангал на дачу.И не получилось. Оказывается правильных мангалов в продаже нет.Есть много, разных, красивых, но бестолковых. Типа этого:

1) РазмерыОн просто слишком глубок. Для правильной жарки мяса расстояние от углей должно быть в пределах 5-10 см. в зависимости от того, что вы готовите. Фиг с ним, когда вы готовите мясо на магазинных углях — засыпали до половины и мясо пожарится, но что делать, когда для жарки покупаются дрова из ольхи или саксаула? Банально жалко денег.Если вы сами решили делать мангал, то запомнить правильные размеры очень просто.— Толщина стали 3-5 мм.— Ширина 30-35 см. (если вместо шампура используется шпага, то смотреть по длине шпаги ))) )— Высота 15-20 см.— Длина в зависимости от кол-ва шампуров — 8-10 cм. на 1 шампур.

2) Отверстия на боковых стенкахСамое главное зло от ленивых шашлычников )))) В такой конструкции температура возле стенок будет заметно выше, чем температура в центре

Но самое главное угли будут быстрее прогорать, а это важно, если вы собираетесь готовить в 2-3 захода. Отверстий быть не должно. Кислород регулируется опахалом

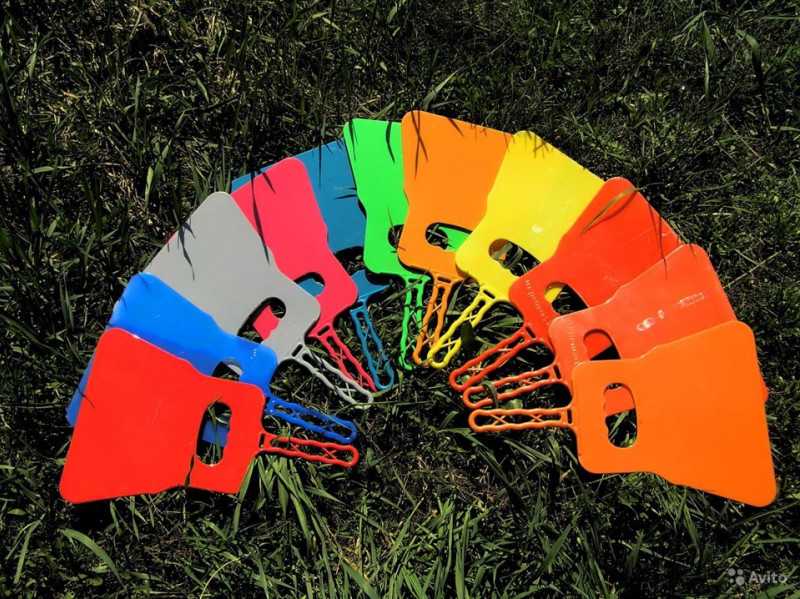

Кислород регулируется опахалом.

3) Фиксация шампураВы видели шампуры?

ИтогЕсли хотите сделать мангал правильный то:1) РазмерыТолщина стали 3-5 мм.Ширина 30-35 см.Высота 15-20 см. — лучше 15 см.Длина в зависимости от кол-ва шампуров — 8-10 cм. на 1 шампур.2) Ни каких дырок в корпусе мангала

В свое время пришлось доходить до всего самому — в результате мой мангал это столешница из цемента с уложенной сверху плиткой из обоженной глины. И 12 шамотных кирпичей.Потом уже увидел у Сталика вот это stalic.ru/blog/moy-novyy-mangalВот такой

Понял, что пошел по правильному путиИ добавил брус с прорезями.

А по большому счету мясо вкусно можно пожарить и на мангале за 100 руб.Например таком

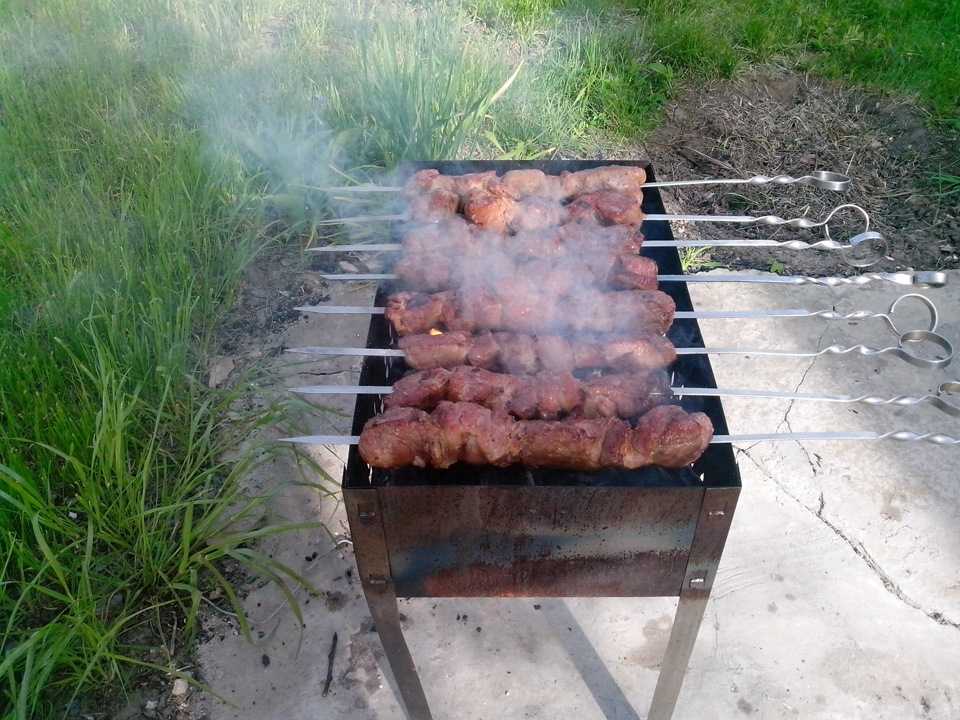

Мой походный мангалМангал «Классика» МНК-4-11От компании Gratar. Купил в Леруа. Ценник очень приятный

Размеры:— ширина 36 см— высота 15 см— длина 60 см— вес 14 кг

Толщина стали— торцы — 3 мм— борта — 2 мм (тонковато, но тут пожертвовали в пользу веса, хотя разработчики предусмотрели ребра жесткости, что нивелирует тонкость борта). Пользовался уже много раз — не повело.

Разбирается за 10 сек. без инструментов. Сняли полку, ножки. Все сложили внутрь, ту да же шампуры, уголь и т.п. Ни каких болтов и зажимов — всего 4 детали!

Покрашен порошковой огнеупорной краской. Легко выдерживает дождь, не ржавеет, но думаю на улице бросать его (тем более на зиму) не стоит.

Строитель 6 разряда

Подсказки для металлических аналогов

Металлические мангалы более легкие и практичные, чем кирпичные аналоги. Тут бывает множество нюансов, которые зависят от выбранного материала, из которого будет изготавливаться мангал. Рассмотрим некоторые из них:

1. Можно сделать приспособление для барбекю, используя 200-литровую бочку. Однако тут ширина всегда будет больше по умолчанию, поскольку габариты у бочки не совпадают со стандартными размерами.
2. Можно использовать нержавеющий бак стиральной машины, чтобы получился очаг из вертикальной трубы. К такой конструкции шампуры приспособить не получится, а вот металлическая решетка для гриля отлично подойдет.
3. Ножки можно сделать из различных б/у материалов. Это не всегда удобно с точки зрения практичности, зато сделает ваш мангал необычным.
4. Сверлить дырки или нет каждый решает сам. Многие сходятся на том, что от них больше вреда, чем пользы.
5. Металлическое приспособление рекомендуется покрыть огнеупорной краской. Так вы придадите ему презентабельный вид и увеличите срок эксплуатации.

Смотреть так же: какая краска подходит для мангала.

Итак, мы рассмотрели стандартные размеры мангалов. Теперь вы сможете самостоятельно соорудить эту конструкцию и порадовать близких вкусным шашлыком.

Металлические мангалы с навесом: чертежи

Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:

установка навеса непосредственно на мангал;

установка дополнительного навеса, который не относится к мангалу.

Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.

При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил

Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции

Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам

Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет

Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом

Корпус печи-барбекю Гудкова

Материалы

1. Кирпич огнеупорный (шамотный) ГОСТ 390–96.
2. Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

• однокомфорочная плита варочная 420х500 мм;
• решетка–мангал 420х500 мм;
• металлический лист 500х600 мм;
• прочистная дверка 140х140 мм;
• поддувальная дверка 270х140 мм;
• топочная дверка 250х270 мм;
• колосниковая решетка 300х200 мм;
• уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
• проволока стальная 2 мм — 10 м;
• шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

• жирная — 2–4%;
• средняя — 15%;
• тощая — 30%.

Состав раствора (глина, песок):

• жирная — 1:2,5;
• средняя — 1:1,5;
• тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок. Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода. Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду

Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

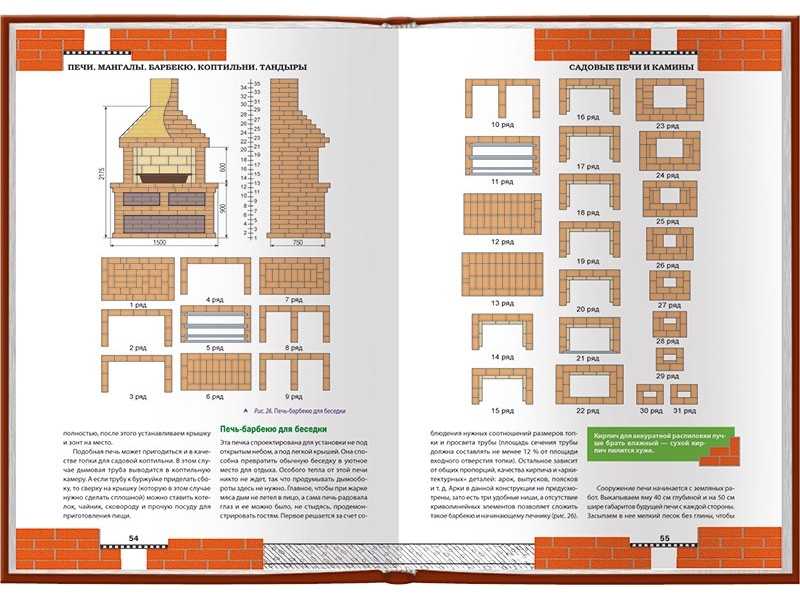

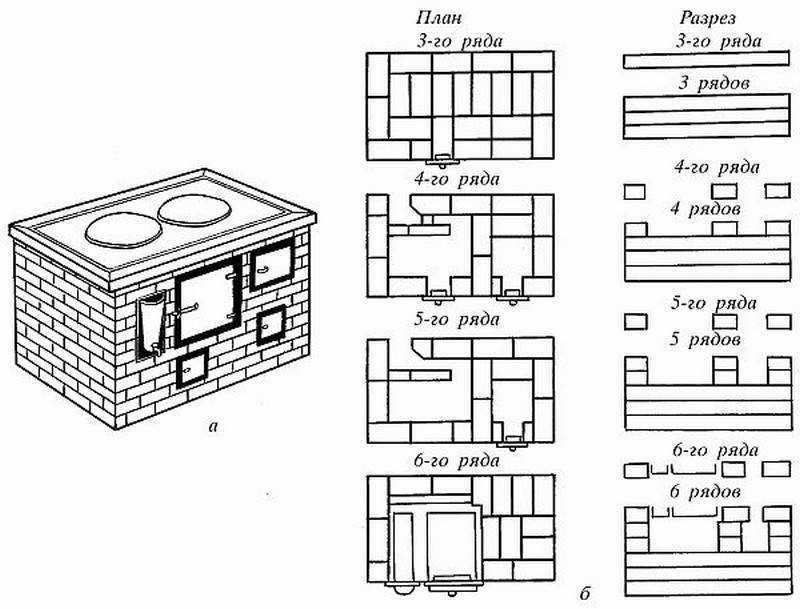

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней

Где разместить?

Правильное размещение барбекю – это вопрос не только удобства и красоты, но в первую очередь безопасности.

Основные требования к месту расположения барбекю являются одинаковыми для всех моделей, а именно:

• ровная поверхность;
• вблизи не должно быть легковоспламеняющихся объектов (строений, растений, автомобиля и прочего);
• отдаление от жилого строения на 5–15 метров;
• предусмотрение защиты от дождя под средством навеса или крыши;
• роза ветров (направление дыма должно быть в противоположную сторону от жилого строения).

Не стоит также забывать, что сильный жар от барбекю может навредить любой растительности, поэтому не нужно располагать его в окружении клумб или огородных грядок. Пострадает не только внешний вид ландшафта, но и урожай. А также лучше заранее продумать путь к барбекю от дома и зоны отдыха.

Пожарная безопасность

Помните о необходимости соблюдать правила пожарной безопасности. Никто не хочет прерывать отдых для вызова пожарной службы и ликвидации последствий возгорания близлежащих предметов.

Правила установки печи для предотвращения пожара:

• необходимость сооружения на надежном фундаменте;
• отделка металлическими листами или другим невозгораемым материалом пола перед печью;
• размещение на приличном расстоянии от легковоспламеняемых веществ, деревьев, кустов, построек.

Фото 5. Набор импортных огнетушителей различных размеров. В целях пожарной безопасности одним из таких предметов обязательно должна снабжена любая печь барбекю из кирпича: фото демонстрирует, насколько богат выбор у владельца дачи.

Правила эксплуатации:

• при простое печи, ее накрывают чехлом, чтобы осадки не нарушили функциональность;
• ограждать детей от близкого от печи нахождения;
• не оставлять зажженную печь, тем более с едой, без присмотра.
