Как переделать роторную косилку к мотоблоку

Эксплуатация и безопасность

В инструкции по применению роторных косилок приведены несколько простых правил, которые должны соблюдаться при работе с данным оборудованием:

1. Перед началом эксплуатации следует проверить соединения, они должны быть надёжно зафиксированы.
2. Категорически запрещено находится перед косилкой во время проведения работ.
3. Если возникли какие-либо сбои в работе необходимо сразу остановить косилку.
4. Устранение неисправностей следует проводить только при выключенном двигателе.
5. Необходимо проверять натяжение ремня через каждые два часа.
6. Не рекомендуется двигаться быстрее, чем 4 км/ч.
7. Следует предостерегаться попадания камней от ножей косилки.
8. В случае длительной эксплуатации необходимо каждые 12 часов разбирать соединения и смазывать подшипники любой литиевой или кальциевой смазкой.

Роторная косилка на «Неву»

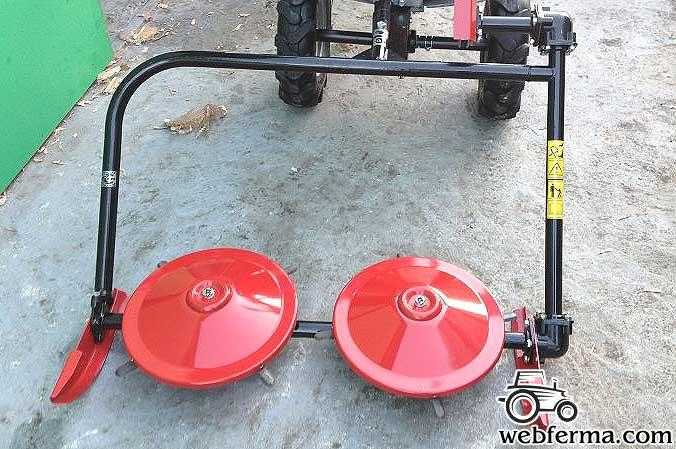

Навесная роторная косилка для мотоблока имеет обычно два вращающихся диска с лезвиями и опорное колесо для устойчивости. Многие фермеры и садоводы предпочитают именно эту конструкцию за аккуратность в работе, надёжность и простоту использования и обслуживания.

«Заря»

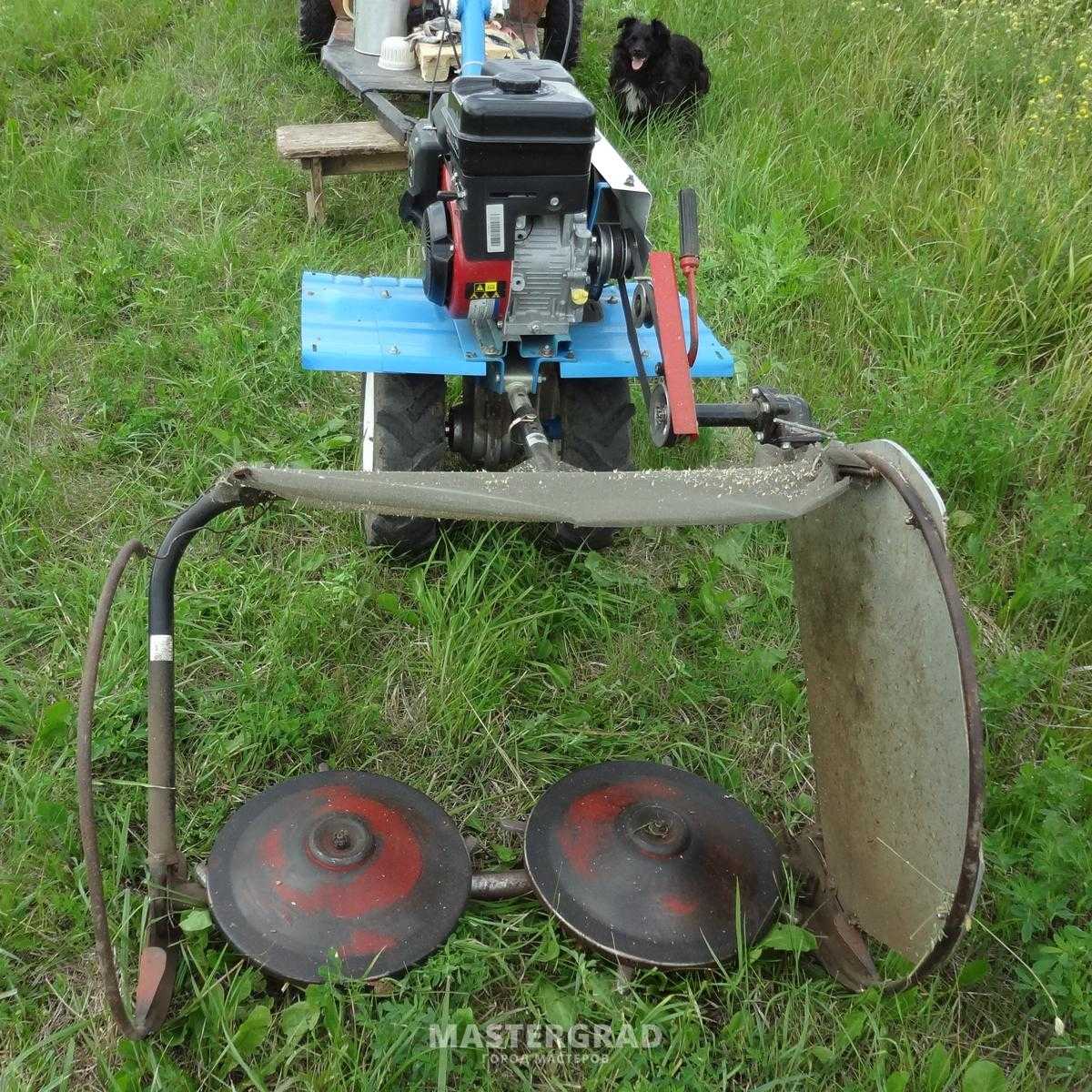

Обзор внешнего вида «Зари» последнего поколения.

Самая известная модель роторных косилок для мотоблока «Нева».

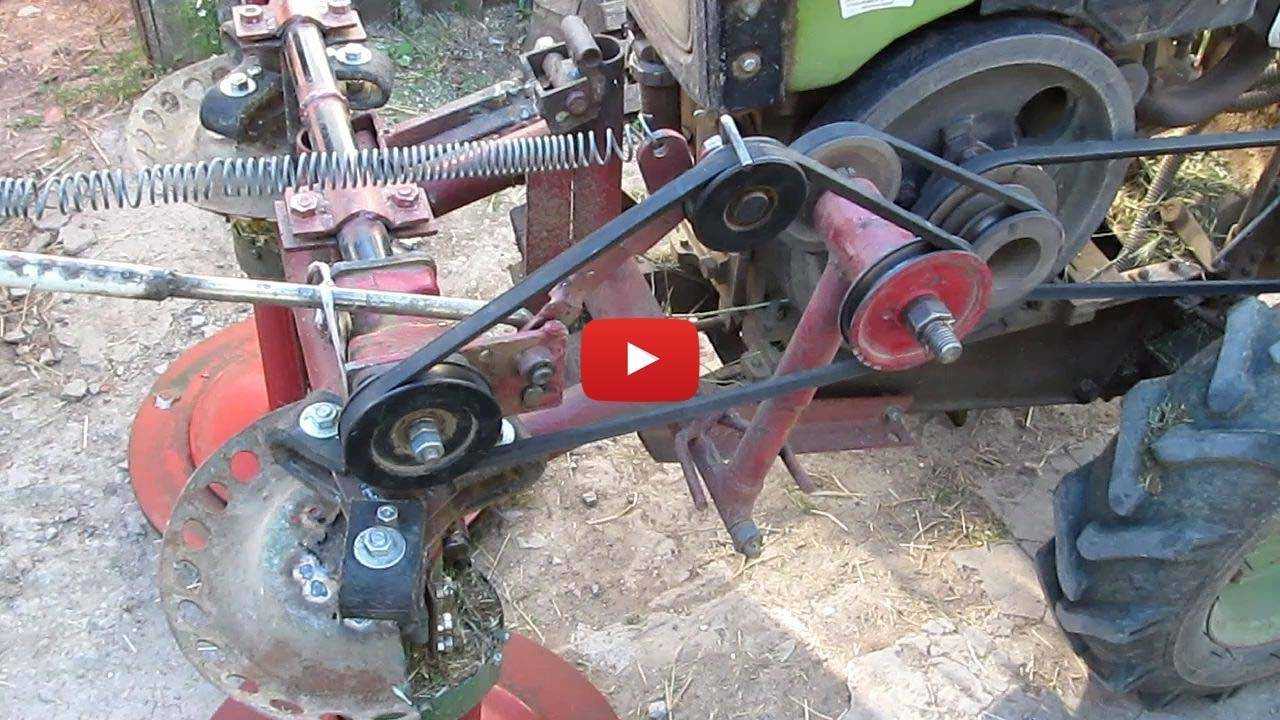

Принцип работы устройства прост: через редуктор со шкивами и ременной передачей косилка получает вращающий момент от мотора, которым раскручиваются диски с выдвижными ножами. По сути, всё завязано на центробежной силе. Лезвия под её действием работают всё время, пока работает двигатель мотоблока.

Недостатки этой модели прежде всего обусловлены ненадёжностью привода и его быстрым износом. По отзывам владельцев, она также чувствительна к составу травостоя: хорошо косит бобовые, например, клевер, но плохо работает на полях со злаками, такими как кострец безостый.

На фото показан результат работы Заря-1: трава после прохода складывается рядами.

Если в составе травостоя на вашем участке преобладают злаки (мятлик, тимофеевка, полевица, овсяница и т.д.), более предпочтительна будет сегментная косилка, о которой речь пойдёт ниже.

Для нормальной работы роторной косилки нужно, чтобы коленчатый вал совершал как можно больше оборотов в минуту. Благодаря этому трава формируется в валки. Чтобы не «гонять» мотор, умельцы придумали простое решение: поставить передаточный шкив большего диаметра на мотоблок. Также при работе роторным агрегатом желательно, чтобы поверхность луга была ровной, так как частенько «роторка» утыкается даже в незначительные препятствия вроде муравейников или кротовых нор.

Видео примера работы

В видеоролике с нашего канала в youtube можно ознакомиться с работой косилки Заря на мотоблоке «Нева»:

https://youtube.com/watch?v=QdJ7WvDosl4

КМ-0,5 Terminator

Косилка, агрегатируемая с мотоблоками и мини-тракторами. Выпускается в г. Гагарин Смоленской области. Представляет собой устройство роторного типа для кошения низкорослых травянистых растений.

В отличие от «Зари» и подобных ей дисковых роторных косилок, имеет два больших ножа, закреплённых на общей оси подобно вентилятору, закрытых защитным кожухом.

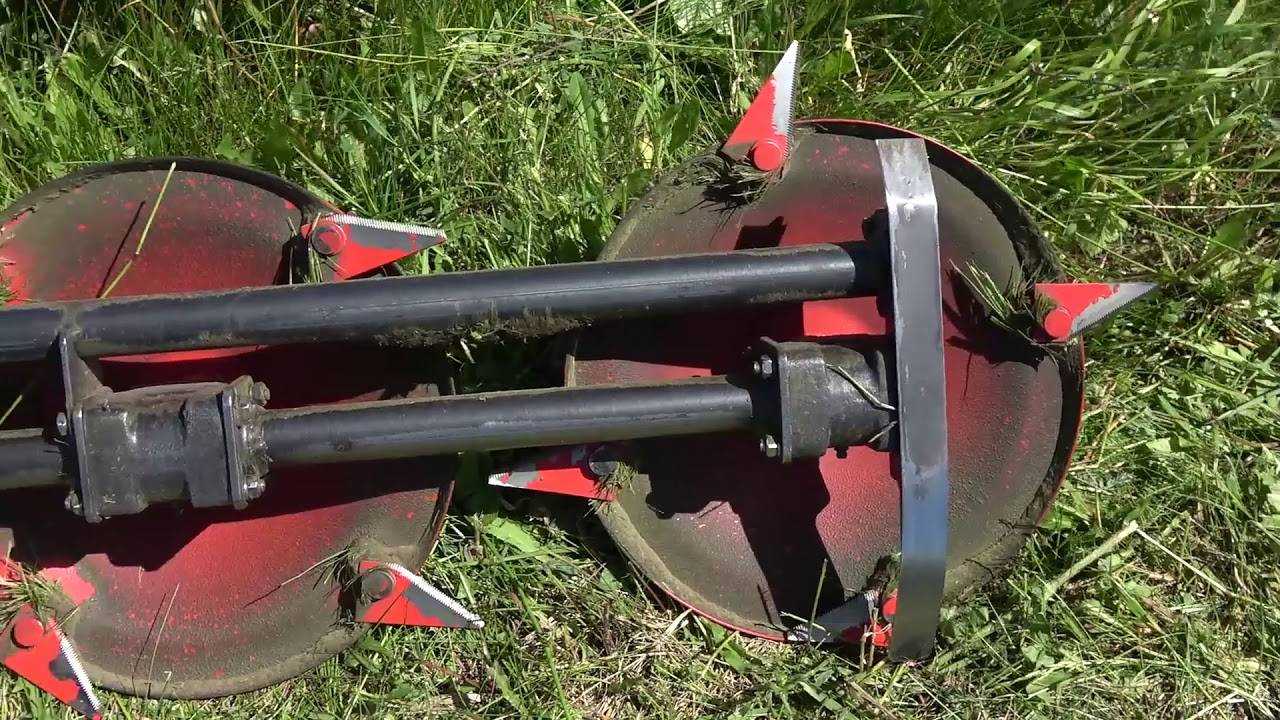

Общий вид Терминатора (слева) и нижняя часть рабочей поверхности (справа). Фото увеличивается по клику.

Особенности

• Два длинных ножа из высокопрочной стали, не требующие постоянной заточки.
• Регулируемая в широких пределах высота срезания стеблей (максимум — 50 сантиметров).
• За счет очень высокой скорости вращения ножей вся трава измельчается.
• Косилка не боится попадания камней, веток, земли и пр.
• Детали навесного оборудования изготовлены из высокопрочной стали при помощи лазерной резки. Все детали косилки производятся на автоматизированном обрабатывающем центре при помощи лазера и фактически без участия человека.
• Долговечное порошковое лакокрасочное покрытие.

КР-0,5 «Нева»

Как видно на фото, косилку КР-05 раскрасили в цвета Российского флага.

Изготавливается специально для «Нева» МБ-2 самим производителем мотоблока, предприятием «Красный Октябрь». Эта рототорная сенокосилка справляется со своей работой даже на сложных участках, заросших высоким бурьяном. Может скашивать злаки и одиночные кустарники.

КР-0,5 имеет всего один режущий диск, что даёт преимущество в работе на сложном рельефе. Рабочая зона инструмента составляет 56 сантиметров.

Видео работы

В этом видеообзоре — подробный рассказ о тонкостях и демонстрация КР-0,5 «Нева» в работе:

https://youtube.com/watch?v=o1sug5fEEak

«Заря»	КМ-0,5 Terminator	КР-0,5 «Нева»
Максимальная высота растений	до 50 см	до 1 метра	до 1 метра
Ширина захвата (см)	50	80	56
Скорость во время работы (км/ч)	0,5-4	2-4	2-4
Стандартная комплектация	запасной ремень, ножи (2 шт.), ось ножа (2 шт.)	нож (1 шт)	не указано
Вес (кг)	35	35	30
Цена, руб. (данные на 2022 год)	14 000 — 16 000	15 000 — 18 000	14 000 — 16 000

Как сделать роторную косилку для трактора своими руками

Для изготовления роторной сенокосилки понадобятся следующие материалы и инструменты:

• колеса диаметром 450 мм;
• колесная ось;
• металлические трубы и уголки (толщина и диаметр на выбор);
• листовой металл;
• шкивы, ножи, подшипники;
• резиновый ремень;
• сварочный аппарат;
• дрель;
• болты и гайки.

Разберемся, как изготавливается роторная косилка для трактора своими руками.

Для роторной газонокосилки можно использовать металлолом. Нужно обязательно знать, какой вид соединения имеет минитрактор. Всего существует 3 вида соединения самоделки к трактору:

• навесное;
• прицепное;
• полунавесное.

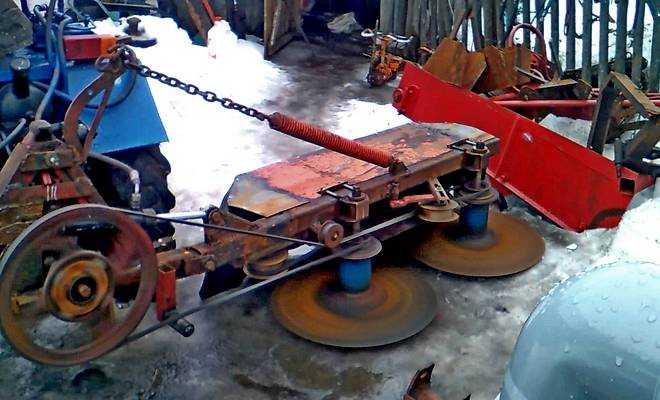

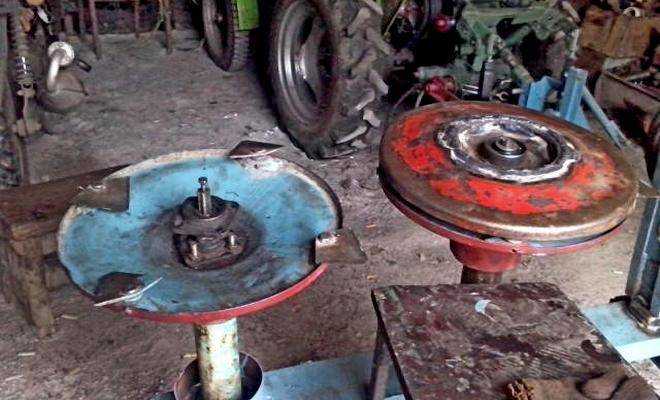

Сначала нужно сварить раму, прикрепить на ней диски, а на них — ножи. Все это закрыть защитным кожухом. Будет хорошо, если у вас имеются старые ножи от тракторной роторной газонокосилки. Их просто нужно отчистить от ржавчины, если она имеется, заточить и приварить к дискам. Сами диски можно сделать из бочки или листового металла толщиной 4 мм.

Теперь делаем осевые валы из трубы диаметром 3 см. Крепим один подшипник на трубе. Остается только прикрепить диски с ножами к осевому валу, приварить шкивы к трубе, ранее закрепив на них второй подшипник, и газонокосилку можно считать готовой. Чтобы самодельная роторная косилка на трактор была завершена, нужно прикрепить ко всей конструкции защитный металлический кожух — щит.

Такая косилка-измельчитель для травы справляется с травой высотой 5-7 см. Она может скашивать траву для приготовления сена, а также удалять ненужные вредные растения. Такая сенокосилка считается самой выгодной и дешевой. Можно, конечно, купить заводскую сенокосилку для минитрактора, если вы не хотите загружать себя самостоятельным изготовлением и поиском материала, но самодельные роторные косилки для минитрактора прослужат гораздо дольше.

Второй тип газонокосилки — сегментная. Такое оборудование гораздо сложнее в изготовлении своими руками, потому что ее действие приводится кривошипно-шатунным механизмом. Один из кривошипов подключен к коленвалу силового агрегата. На стороне кривошипа прикрепляются ножи. Ножи похожи на 2 пилы, соединенные между собой, и работают они по принципу ножниц — просто срезают траву.

Для того чтобы сделать сегментную модель для минитрактора своими руками, нужно учесть этапы последовательности ее создания.

Оптимальная ширина сегментов считается равной 72 мм. Необходимо установить редуктор на металлическое основание. Оно имеет вал, на который прикрепляется ступица. На вал надо установить шкив, на раму — колесико, которое не даст косилке зарываться в землю, а также настроит нужную высоту скашивания. Сегментная косилка для минитрактора приводится в действие как и роторная — через вал отбора мощности. Самое главное в работе и использовании роторной или сегментной модели — соблюдать технику безопасности.

Как выбрать косилку для мотоблока

Итак, как работает связка «мотоблок-косилка» и чем отличается роторное оборудование от сегментного уже понятно. В качестве промежуточного вывода следует определиться с ответом на вопрос – как подобрать косилку к мотоблоку? Конечно же, этот выбор сугубо индивидуален и полностью зависит от поставленных задач, особенностей обрабатываемых площадей, требуемых характеристик

Но также важно и понимать механизм и порядок действий при покупке косилки

Чаще всего собственник покупает мотоблок для проведения работ на земельном участке – пахота, культивация, окучивание. И лишь впоследствии приходит желание модернизировать устройство и приспособить его для выполнения дополнительных задач, таких как кошение травы и заготовка сена. Поэтому подбор косилки уже совершается к приобретенному оборудованию, следовательно, при её выборе необходимо учитывать:

• модель мотоблока и их конструкционную совместимость;
• технические характеристики и мотоблока, и косилки;
• назначение, т.е. заготовка зеленой биомассы или сена;
• особенности рельефа, обрабатываемых участков;
• объем производимых заготовок.

Вот небольшая подборка советов, которые позволят выбрать косилку для мотоблока, полностью отвечающую поставленным требованиям:

• при выборе навесного оборудования следует отдавать предпочтение тем моделям, которые рекомендованы производителем мотоблока;
• приобретать оборудование лучше новое, тогда в случае возникновения каких-либо технических проблем действуют гарантийные обязательства;
• для обработки больших площадей более подходит сегментная конструкция, она же предпочтительна и для заготовки сена;
• для обслуживания придомовых территорий, небольших участков и заготовки «зеленки» подойдет роторное устройство.

Роторные навесные косилки для мотоблоков

На неровных участках сравнительно небольшого размера применяют роторные косилки. Конструктивно они представляют диск, расположенный на высоте среза. Вращение от вала отбора мощности (ВОМ) мотоблока передается на исполнительный орган.

На диске устанавливают несколько ножей, которые под действием центробежной силы, возникающей при вращении, расходятся в разные стороны. Когда они соприкасаются со стеблями и травинками, то перерезают их.

Невысокие травы успевают несколько раз оказаться в зоне резания, поэтому измельчаются. Образуется травяная масса. Ее огородники используют для мульчирования почвы на огородах. Домашняя птица с удовольствием склевывает подобную травяную смесь.

Выпускают роторные навесные устройства в двух вариантах:

• Однодисковый. на раме устанавливают один режущий диск большого размера. Он определяет ширину захвата.
• Двухдисковый. смонтированы два диска, вращающиеся в разные стороны. Их устанавливают параллельно друг другу. Ширина захвата зависит от величины диаметров обоих.

Внимание! Двухдисковый аппарат не намного сложнее однодисковой версии, но при эксплуатации, скашиваемая трава укладывается в валок, который формируется между дисками. В дальнейшем проще сгребать и транспортировать скошенную массу

Преимущества роторных косилок

• Простое и компактное навесное оборудование, его нетрудно перенести, смонтировать на мотоблок.
• В багажнике автомобиля машинно-тракторный агрегат перевозится в разобранном виде, на предполагаемом участке его собирают и приступают к выполнению работы.
• Обслуживать просто. По завершении работы легко удалить остатки скошенного материала. Выполняя регламентные работы, смазывают трущиеся узлы.
• Наличие ограждений способствует безопасной эксплуатации оборудования.
• При косьбе оператор легко маневрирует. Центр тяжести располагается на колесах, поэтому резкие повороты и смена направления движения не вызывают трудностей.
• Роторные косилки отличаются относительно невысокой ценой. Их приобретают чаще, чтобы оснастить им энергонасыщенные агрегаты.

Мероприятия по безопасному использованию сегментных косилок

• Перед началом кошения нужно проверить соединение навесного оборудования и мотоблока. Удостовериться в прочности резьбового соединения.
• Проверить легкость перемещения подвижной рейки с ножами. Уточнить целостность сегментов.
• Все работы нужно выполнять только при остановленном двигателе мотоблока. Вал отбора мощности может подключиться от вибрации, тогда возможны травмы у обслуживающего персонала.
• Периодически (не реже 1 раза в течение двух часов) останавливать агрегат и проверять натяжение ремней. Выполнять осмотр на предмет поиска открутившихся и ослабших резьбовых соединений.
• Двигаться по полю, соизмеряя скорость и мощность травостоя.
• Перед покосом проверять поле на наличие камней и предметов, которые могут повредить рабочий орган косилки.

Технические характеристики

Далее кратко приведены основные технические показатели косилки роторной марки КР 05 к мотоблокам Нева:

• вес – 30 кг;
• габариты – 70 (высота) × 70 (ширина) × 70 см (длина);
• рабочая скорость перемещения (средняя) – 2-4 км/ч;
• производительность – 0,1-0,15 га/ч;
• высота установки ножа – 4 см;
• опасная зона вращения ротора – около 60 см.

При работе косилки с мотоблоком Нева особое внимание следует обращать на ножи, от них зависит производительность, срок службы оборудования. В данной модели режущий ротор изготовлен из качественной углеродистой стали, подвергнут закалке и заточен заводским способом

В результате получается недорогой и практичный инструмент, позволяющий срезать не только траву, но и небольшие кустарники

Конечно, со временем ножи затупятся, но они хорошо поддаются заточке в бытовых условиях. Для этого нужно разобрать косилку, сняв ее нижнюю часть, открутить ротор и заменить его на новый (или заточить, а потом поставить на место)

В результате получается недорогой и практичный инструмент, позволяющий срезать не только траву, но и небольшие кустарники. Конечно, со временем ножи затупятся, но они хорошо поддаются заточке в бытовых условиях. Для этого нужно разобрать косилку, сняв ее нижнюю часть, открутить ротор и заменить его на новый (или заточить, а потом поставить на место).

Разновидности косилок для мотоблоков

Перед покупкой навесного оборудования обязательно необходимо изучить разновидности механизированных косилок.

Роторные

Роторная косилка для мотоблока идеальный вариант для подстригания газона. Однако, как отмечают дачники, устройство подойдет и для скашивания сена.

Необходимо учитывать тот факт, что трава мелко измельчается. Благодаря нижним дискам, вся зелень срезается очень низко.

Роторные косилки могут быть нескольких типов:

• Фронтальные. Такая установка крепится перед мотоблоком.
• Боковые. Можно закрепить сбоку культиватора, они идеально подойдут для скашивания сена.
• Комбинированные. Состоят из двух частей, которые монтируются по бокам мотоблока. Используя такое навесное оборудование, можно за короткое время обрабатывать большие площади.
• Прицепные. Рекомендовано использовать такие установки для обработки участков с неровным рельефом.

Также роторные косилки могут отличаться производительностью. Различаются модели с 4, 6 и 8 дисками.

Роторные косилки имеют доступную стоимость

Сегментные

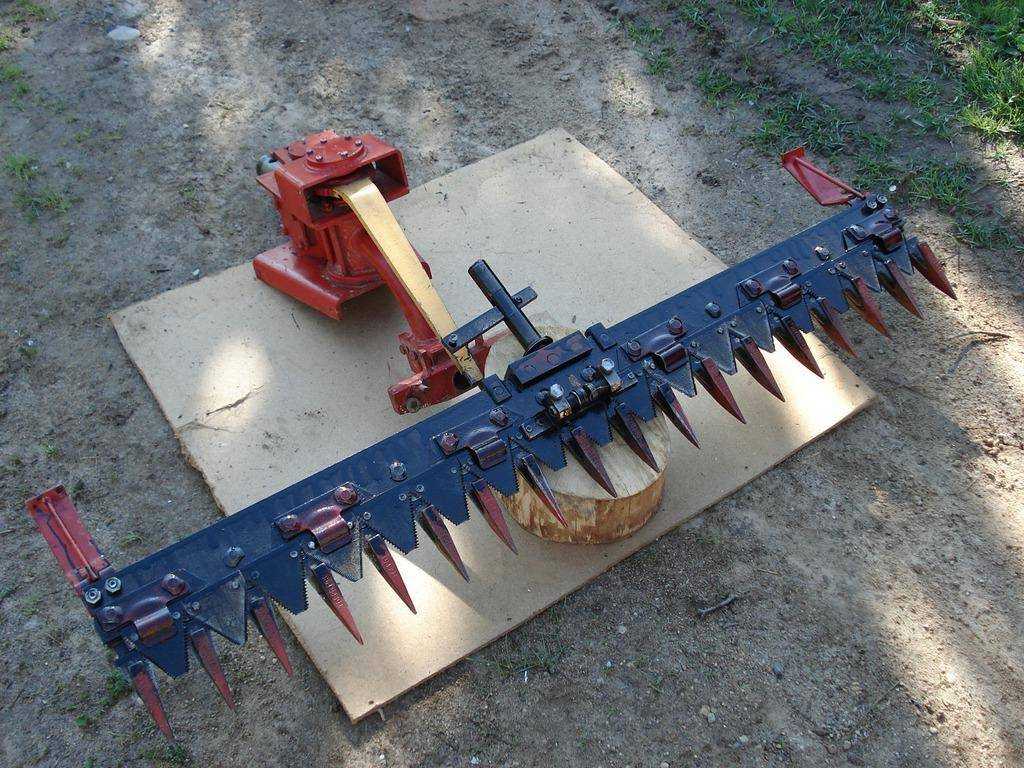

Сегментная косилка состоит из платформы с большим количеством ножей. Во время использования ножи движутся, качественно срезают сено и траву. Особенностью такого вида косилки выступает то, что сено скашивается ровными валками. Также устройство подходит для обработки больших площадей.

Модели данного типа, чаще всего, используются для мини-тракторов и мощных мотокультиваторов. С помощью такой установки можно за короткое время заготовить сено и устранить сухую сорную траву.

К основным составляющим оборудования относятся следующие элементы:

• рама на колёсах;
• режущий аппарат, состоящий из множества ножей;
• боковые салазки для настройки высоты;
• привод.

Сегментные изделия подходят для обработки больших территорий

Оборудование может быть сегментно-пальцевым или двухножевым беспальцевым. Первый вариант состоит из ножей, которые имеют вид острозаточенных треугольников. Второй вариант имеет сходство с ножницами. Ножи расположены в два ряда и двигаются противоположно друг другу.

Косилка на мотоблок

Косилка к мотоблоку – достаточно универсальное и доступное решение, позволяющее избавиться от необходимости приобретать отдельную технику. В задачи, стоящие перед этим навесным оборудованием входит газонокошение, заготовка кормов, сбор урожая ряда культур, очищение от бурьяна и подготовка участка к дальнейшей обработке.

Дополнение к мотоблоку в виде нее при этом является легкосъемным, удобно обслуживаемым и довольно производительным. Также удобно, что большинство современных моделей умеют не только срезать растительность, но и укладывать ее в аккуратные ряды или собирать в емкости.

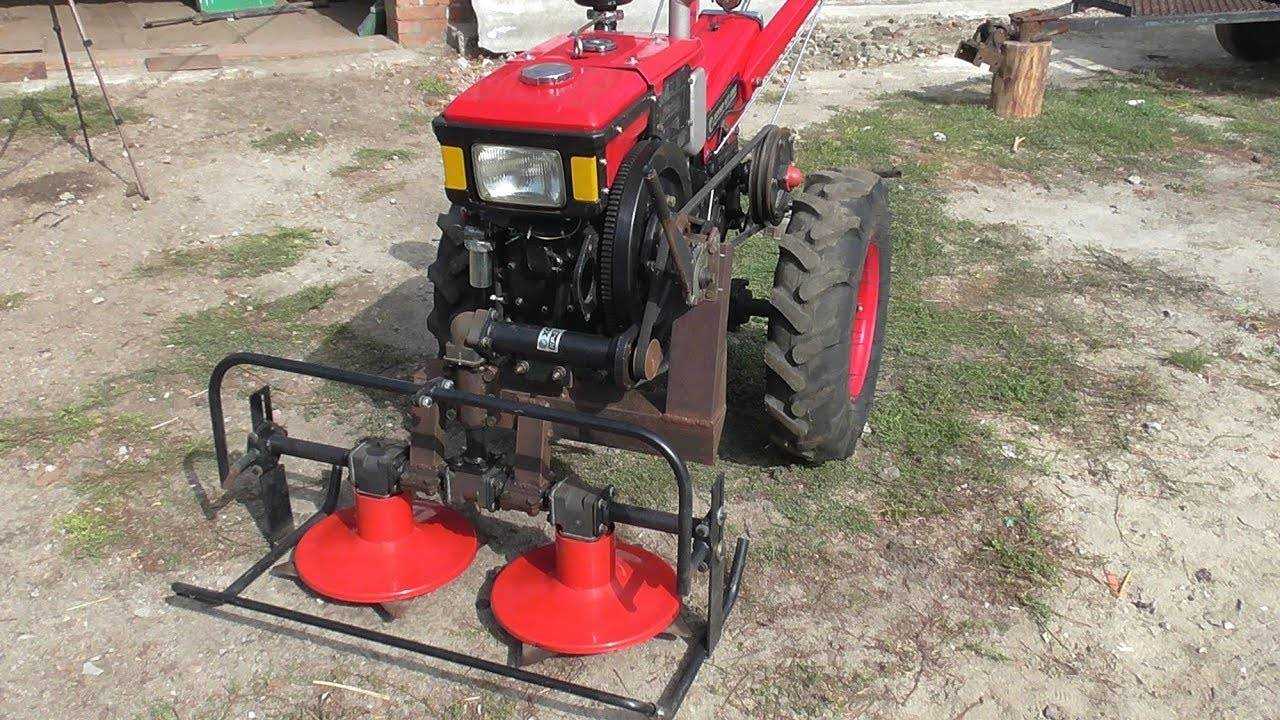

Грамотная установка косилки на мотоблок

Новоприобретенное изделие должно быть грамотно установлено на технику, чтобы обеспечивать нужную производительность и качество выполнения. Рассмотрим примерный порядок сборки и монтажа на примере роторной версии:

1. Проверяем комплектацию поставки (от модели к модели набор может отличаться, но, как правило, это приводный ремень, рама, штуцер, крепеж, роторная крышка, гидрошланг, опорные салазки, гидроцилиндр, система приводного ременного натяжения, роторы с ножами, ЗИП);

2. К креплениям мотоблока монтируем раму таким образом, чтобы она составляла с вертикальной плоскостью 45 градусов и так, чтобы шлицевые детали смотрели вверх;

Предлагаем ознакомиться Как пропитать фанеру для влагостойкости

3. Роторы устанавливаем на раму, чтобы их ножи расположились снизу

Важно, чтобы они полностью насадились на шлиц;

4. Присоединяем роторную крышку на тот же шлиц;

5. Производим фиксацию приложенными шплинтами и гайками;

6. Монтируем систему натяжения, вытаскивая шплинт и откручивая контргайку на шкиве. Следующим шагом аккуратно выбиваем шкив, чтобы не потерялась шпонка. При правильно установленной системе, ее рукоять будет направлена вверх и зафиксирована болтами из ЗИП;

7. Далее на раме болтами из ЗИП закрепляем салазки так, чтобы их вогнутая часть смотрела внутрь;

8. Рассовываем кольца рамы – они должны расположиться снаружи рамы мотоблока. После этого окончательно подсоединяем ко второй косилку;

9. Приводной ремень закидываем на шкив по ходу движения

Важно, чтобы мотоблок и косилка сохраняли соосность;

10. Монтируем систему гидроцилиндр – гидрошланг (если подключение таковой предусмотрено на мотоблоке).

По окончанию сборки изделие необходимо подготовить к работе:

• активировать реверс на мототехнике;
• убрать грузы с колес (если были);
• поставить мотор на небольшие обороты;
• сделать тестовый запуск на ровном участке без помех, проверяя качество результата и, если это необходимо, регулируя ножи и скорость.

Виды косилок для мотоблока

Выделяют несколько видов косилок

, подробное описание которых будет приведено ниже:

• роторные;
• сегментные;
• косилка-повозка.

Каждый из видов техники имеет свои особенности и предназначен для выполнения работы определенной сложности.

Роторные

Роторная газонокосилка

– идеальный вариант для дачного участка. В ее функционировании заложен принцип косы: благодаря вращению встроенных ножек на огромной скорости образуется довольно мощный воздушный поток, который втягивает траву внутрь конструкции либо откидывает ее в другую сторону. Выделяют2 типа роторных газонокосилок:

• Электрические. Преимуществом такого аппарата является бесшумность, экологичность. Механизм довольно легкий, имеет невысокую стоимость, прост в эксплуатации. Минусом инструмента является его привязка к розетке или другому источнику питания. Как правило, такие косилки имеют небольшую мощность. Электрический аппарат может подойти владельцам небольших газонов.
• Бензиновые. С таким агрегатом вам не страшны никакие заросли и территории. Косилка обладает высокой мощностью, у нее нет привязки к источнику питания. К минусам модели можно отнести большой вес, шум при работе и, конечно же, выхлопные газы.

Знаете ли вы?Самая простая косилка — триммер, была изобретена в 1971 году в США, штат Техас. Чтобы сделать правильный выбор между двумя типами газонокосилок, необходимо хорошо обдумать, для каких целей вам нужен аппарат, какие площади вы планируете обрабатывать.

Сегментные

Если вам необходимо избавиться от высокой травы, стоит воспользоваться именно этим видом сенокосилок

. Благодаря сегментным ножам и особенностям аппарата срезка травы происходит ровно, что позволяет равномерно уложить ее на поверхность. Уровень мощности такого типа устройства колеблется от 3 до 6 лошадиных сил. Подобная техника имеет ширину захвата до 120 см. Отдельные модели могут быть оснащены специальными механизмами, позволяющими работать на 7 скоростях.

Аппарат способен побороть сорняки, толщина стеблей которых составляет до 3 см. Благодаря наличию регулировок можно установить параметр высоты скашивания. Выделяют несколько типов

регулировок:

• ступенчатая: необходимо задать конкретную высоту из предложенных;
• плавная: есть возможность выбрать высоту, входящую в установленные производителем пределы.

Важно!Обезопасьте себя перед началом использования косилки: проверьте, хорошо ли затянуты болты, на которых закреплены ножи и диски. Этот тип является самым интересным. Его смело можно назвать универсальным, так как характеристики позволяют использовать инструмент летом и зимой

В зимнее время года косилка с легкостью будет справляться с функциями снегоуборщика. С помощью такого инструмента можно косить жесткую траву и убирать ледяную корку

Его смело можно назвать универсальным, так как характеристики позволяют использовать инструмент летом и зимой. В зимнее время года косилка с легкостью будет справляться с функциями снегоуборщика. С помощью такого инструмента можно косить жесткую траву и убирать ледяную корку.

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.

Роторные

Оборудование этого типа предназначено, прежде всего, для срезания зарослей сорной травы и тонких кустарников. Имея в хозяйстве приспособление роторного типа, можно без особых усилий удалять траву на больших площадях. Второе название этой косилки — дисковая, поскольку конструкция устройства предполагает диски, внутри которых располагаются движущиеся ножи. Количество дисков различается в зависимости от конструкции, но, как правило, их два или три. Установка роторной косилки на мотоблок обычно предполагает фронтальное крепление, но существуют разновидности дисковых устройств, которые крепятся сбоку или сзади, являясь полуприцепными или прицепными.

Принцип работы этого оборудования предполагает передачу крутящего момента от опорного колеса к дискам. Сами диски закреплены на раме, опорой которой служат салазки. Благодаря тем же салазкам, может регулироваться и высота срезания растений. Диски располагаются в ряд, и чем их больше, тем шире полоса захвата. Используются такие косилки и на пастбищах, и на больших огородных хозяйствах.

Сегментные

Конструкция сегментной косилки предельно проста. В нее входит рама и зафиксированные на ней бруски (как правило, их два). Между брусками размещаются ножи, совершающие обратно-поступательные движения по принципу ножниц. Причем работа сегментов чередуется — пока один находится в движении, другой – неподвижен. Скос травы производится быстро и равномерно, а особенности конструкции устройства позволяют успешно использовать его для покоса на поверхностях со сложным рельефом.

Рама размещается на опорных колесах, благодаря чему возможно как фронтальное размещение, так и крепление позади мотоблока. Как и в варианте роторного типа, конструкция предусматривает салазки, позволяющие регулировать высоту срезания травы. Благодаря особенностям принципа работы, устройства этого типа хорошо справляются с сорняками с толстыми стеблями, успешно скашивают сухие растения и очень эффективны при заготовке зеленых кормов.

Одним из главных достоинств, которые отмечают пользователи, является доступность, простота в использовании устройств этого типа и довольно редкие поломки. Однако есть у сегментных косилок и недостатки. К ним относят небольшую производительность, кроме того, оборудование этого типа не очень подходит для скоса невысоких растений.

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

Список источников

• oselhoztehnike.ru
• vsemotobloki.com
• SpecMahina.ru
• tytdacha.ru
• stroy-podskazka.ru
• mastertraktor.ru
• NashSad.su

Принцип работы

Функционирование роторной косилки основано на воспроизведении на рабочем валу. К последнему крепятся ножи, блок которых напоминает по форме прямоугольный брус. Благодаря такому строению обеспечивается последовательный захват и тщательное срезание растений.

Широкое распространение роторные косилки приобрели ввиду своей экономичности. Для приведения вращающихся ножей в движение здесь используется энергия, которая подается непосредственно от тяговой техники. Поэтому для обеспечения их функционирования не требуется дополнительный расход топлива либо создание отдельного подключения к централизованной электросети.
