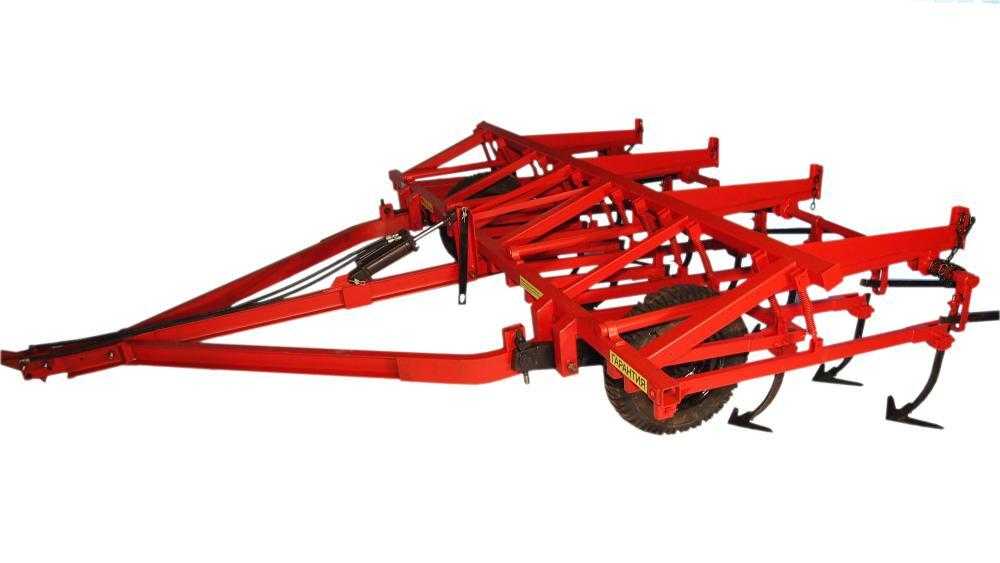

Культиватор прицепной сплошной обработки почвы (кпс-4(8)м)

Технические характеристики «КПС-4» в цифрах

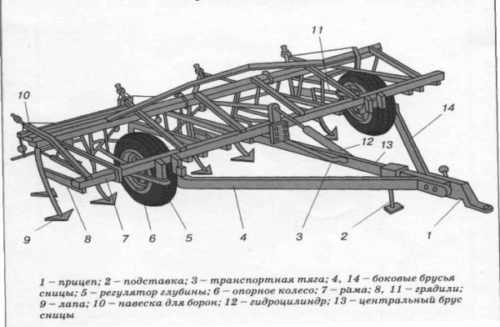

Схема культиватора «КПС-4».

• Производительность: 3,9 — 4,8 гектар в час;
• Ширина захвата: 4 метра;
• Рабочая скорость:9– 12 километров в час;
• Скорость движения в транспортном положении: 15 км/ч;
• Глубина обработки: 5 – 12 сантиметров;
• Масса: 690 – 927 килограммов;
• Количество рабочих органов (стоек/дисков/корпусов): 16 штук;
• Расстояние между стойками/дисками/корпусами: 25 сантиметров;
• Расстояние между соседними бороздками: 16,6 сантиметров;
• Тяговый класс трактора для агрегатирования: 1,4-2;
• Давление воздуха в шипах опорных колёс: передних – 0,17 МПа; задних – 0,1 МПа;
• Габаритные размеры (длина х ширина х высота), без зубовых борон: 4,98 х 4,095 х 0,95 метров;
• Дорожный просвет: не менее 300 мм.

Конструкция

В устройстве культиватора предусмотрено несколько сборочных узлов, которые можно считать основными:

• каркас или рама, на которую крепятся все остальные элементы;
• рулевая колонка;
• рабочие органы;
• система, отвечающая за крепление дисков, ножей;
• колеса, которые могут быть как резиновыми, так и грунтозацепы, изготавливаемые из металла;
• двигатель;
• редуктор;
• механизмы, отвечающие за запуск культиватора и смену рабочих режимов;
• органы, отвечающие за регулировку глубины погружения.

Из наиболее используемых рабочих органов можно выделить:

• лапы для рыхления;
• фрезы;
• диски;
• стойки, которые могут быть пружинными или жесткими.

Классификация

Если классифицировать подобную технику по типу сцепления, культиваторы сплошной обработки могут быть:

• прицепными;
• навесными.

Глубину погружения можно регулировать, основная задача таких агрегатов — уничтожение сорняков перед посевом, поэтому глубоко фрезы не погружаются. Прицепные культиваторы отличаются простотой использования и обслуживания. Рычаги переключаются оператором быстро, в процессе эксплуатации техника выравнивается без труда продольно и поперечно. Благодаря наличию жесткой сцепки навесное оборудование поднимается вместе с управляющей системой. Рабочие органы практически не забиваются остатками растений. Навесные культиваторы применяются, когда необходимо неполное раздробление твердых фрагментов почвы. После обработки ими в земле долгое время сохраняется влага.

Описание

Предназначен для весеннего закрытия влаги и сплошной предпосевной обработки почвы, а также для ухода за парами.

Культиваторы обеспечивают: рыхление и измельчение комьев почвы; выравнивание поверхности почвы; механическую борьбу с сорняками; сохранение на поверхности поля послежатвенных остатков. На культиваторах установлена съемная пружинная гребенка, благодаря которой происходит дополнительное выравнивание и измельчение комьев почвы. Наличие катков позволяет дополнительно выравнивать и прикатывать грунт на обрабатываемом поле.

Культиваторы оснащены пружинными блоками безопасности, предохраняющими лапы и стойки от поломки, которые исключают возникновение предельных нагрузок на лапу и снижают тяговое усилие.

Культиватор навесной типа КН-4,8:

Предназначен для сплошной предпосевной обработки почвы с одновременным подрезанием корневой системы сорняков, измельчением, выравниванием (прикатыванием) поверхности поля, а также для ухода за парами.

На культиваторе установлена пружина гребенка, которая регулируется как по высоте, так и по углу наклона относительно почвы. Благодаря этому происходит дополнительное выравнивание и измельчение комков почвы.

Наличие катков позволяет выравнивать и накатывать почву на обрабатываемом поле. На культиватор поставлены качественные и надежные стойки испанской марки «Bellota».

Cтойки «Bellota»:

Имеют следующие преимущественные характеристики:

• Специальная высокоупругая сталь восстанавливает первоначальную форму.
• Специальная комплексная термическая обработка позволяет добиться оптимальных характеристик для каждого используемого материала.
• Предварительное напряжение: устраняет первые признаки деформации, гарантируя форму изделия и равномерность выполнения работы.
• Эпоксидная краска с защитой от ультрафиолетового излучения.

Лапы стойки Bellota производят из боросодержащей стали, твердостью: 50±2 HRc., проходят комплексную термическая обработку для предотвращения деформации и поломки. Однородность изделий гарантирована строгим контролем качества и особенностями производственного процесса.

Преимущества КН-4,8:

• Стойки Bellota размещены в три ряда, что исключает забивание.
• Высокая производительность и качество культивации.
• В базовой комплектации два ряда пружинных граблей и прикатывающие катки, дающие возможность использования на любых почвах.
• Надежная конструкция рамы устойчива к деформации и длительный срок эксплуатации.
• Лучшее измельчение комков почвы и выравнивание поверхности поля.
• Возможность использования в прицепном и навесном вариантах.

Лабораторная работа N 2.3.4

Настройка пропашного культиватора на заданные условие работы

1. Приложение

   • Технические характеристики культиваторов для междурядной обработки почвы

   • Технические характеристики комбинированных почвообрабатывающих агрегатов для предпосевной подготовки почвы

1. Цель работы.

Изучение устройства культиваторов для междурядной обработки почвы и комбинированных почвообрабатывающих агрегатов для предпосевной подготовки почвы.

Настройка культиватора для междурядной обработки посадок картофеля.

2. Оборудование.

Натурные образцы культиваторов для междурядной обработки почвы и их рабочих органов, макеты комбинированных агрегатов. Измерительные инструменты.

4. Порядок выполнения работы.

1. Ознакомится с агротехническими требованиями к междурядной обработке пропашных культур, с техническими характеристиками пропашных культиваторов и комбинированных агрегатов.
2. Изучить общее устройство культиватора для междурядной обработке пропашных культур, комбинированного почвообрабатывающего агрегата для предпосевной подготовке почвы, подготовку к работе и регулировки.
3. Изучить рабочие органы культиваторов для междурядной обработки пропашных культур.
4. Ознакомится со схемой навешивания пропашного культиватора на трактор, возможными неисправностями в работе пропашного культиватора и способами их устранения, с техническим обслуживанием и мерами безопасности.
5. Произвести расстановку рабочих органов и установку культиватора для междурядной обработки посадок картофеля.

5. Содержание отчета.

Работа N …

1. Название…
2. Цель работы…
3. Нарисовать схему…
   (указывается преподавателем)
4. Составить таблицу регулировок
   (наименование рабочего органа указывается преподавателем)

Наименование рабочего органа	Назначение регулировки	Порядок регулировки

1. Список литературы:
   1. …
   2. …
   3. …

Работу выполнил……………………….(……………)

Работу принял…………………………(……………)

«….»…………. ….

6. Агротехнические требования к междурядной обработке пропашных культур

• Первое рыхление междурядий производят на глубину 0,04…0,07 м, а при последующих проходах глубину обработки увеличивают до 0,10…0,12 м.
• Отклонение средней глубины обработки от заданной не должно превышать +/-0,01 м.
• Ширина перекрытия рабочих органов должна быть 0,04…0,05 м.
• Ширина защитной зоны при первой междурядной обработки не ровной поверхности составляет 0,08…0,10 м, а при последующих проходах защитную зону увеличивают до 0,13…0,15 м.
• Поверхностный слой почвы в междурядьях после обработки должен быть рыхлым, без гребней, крупных комков и глыб.

[email protected]
Создано 26 Апреля 2000Отредактировано 26 Апреля 2000

Популярные модели производителя

Выпускаемые культиваторы КПС имеют технические характеристики, позволяющие применять в качестве тягачей колесные тракторы типа МТЗ-80/82 или К-150, а также гусеничные машины ДТ-75 или Т-150.

В зависимости от модификации меняется ширина рабочей зоны (значение в метрах указывается в индексе модели).

Установка КПС-4 обеспечивает обработку полосы шириной 3,9 м, регулируемые зубья размельчают почву на глубину до 120 мм. Для буксировки установки рекомендуется использование колесного трактора тягового класса 1,4-2,0 т. Конструкция рамы допускает соединение 2 машин в единый агрегат с увеличенной рабочей зоной. Жесткость конструкции позволяет вести работу в поле со скоростью до 12 км/ч. В комплект культиватора КПС-4Г входят зубовые бороны типа БЗСС-1 и приспособления для навески рабочих элементов, а также рыхлительные или стрельчатые лапы.

Культиватор КПС-5 отличается применением колес, расположенных ближе к оси симметрии. Для изготовления рамы применена труба прямоугольного сечения, предусмотрены усилители из листовой стали. Дополнительно усилены шарниры крепления грядиля и применены металлические планки с увеличенным сечением профиля. Для буксировки используется трактор с тяговым усилием 2 т, оборудованный гидравлической системой с выводом на заднюю часть корпуса и золотниковым распределителем.

Культиватор КПС-6 построен на основе металлической рамы с боковыми колесами, оборудованными механизмом регулировки положения. Почва обрабатывается бороной и дополнительной трубой, выравнивающей слой грунта. Дополнительно устанавливается приспособление для лущения остатков стеблей злаковых растений после уборки. По отдельному заказу поставляется модификация с усиленной конструкцией, позволяющая обрабатывать твердые или целинные почвы (версия У).

На раме установлены гидравлические цилиндры, шланги с быстроразъемными муфтами выведены к прицепному устройству. Рабочая зона составляет 6 м, для буксировки установки требуется колесный или гусеничный трактор, оборудованный дизелем мощностью не менее 120 л.с. Конструкция сельскохозяйственной машины допускает рабочую скорость в диапазоне 8-14 км/ч, при транспортировке возможно разгонять сцепку до 20-25 км/ч.

Оборудование оснащается рамой, собранной из продольных и поперечных связей. Для изготовления конструкции применена стальная труба, детали соединены дуговой сваркой с дополнительными косынками (для повышения жесткости). Для обработки почвы применяется регулируемая борона с пружинной подвеской, колеса вынесены на боковые кромки установки. Для выравнивания поверхности грунта предусмотрен каток, выполненный из стальной трубы.

Прицепной культиватор КПС-8 имеет ширину захвата 8 м, глубина обработки варьируется винтовым механизмом в диапазоне 20-100 мм. Для повышения качества обработки рабочие органы перекрываются на 50 мм. Установка имеет снаряженный вес 2800 кг, для буксировки требуется колесный трактор, оснащенный силовым агрегатом мощностью 160 л.с. и выше.

Культиватор КПС-9 предназначен для обработки грунта перед посевом культур. В конструкцию оборудования включена центральная секция и откидные боковые элементы, расширяющие рабочую зону. На центральной части установлены 2 колеса с пневматическими шинами, боковые элементы оборудованы дополнительными колесами. В конструкции использованы стойки с перекрытием рабочих зон, что обеспечивает улучшение обработки почвы и исключает засорение рабочих элементов растительным материалом.

Оборудование укомплектовано блоками зубьев, установленными на пружинной платформе с возможностью изменения угла установки. Использование пружин позволяет установке копировать рельеф местности при перемещении. Для регулировки глубины обработки используется червячный механизм с контрольным лимбом. Установка обеспечивает обработку полосы шириной 9 м, для буксировки требуется трактор с тяговым усилием от 3 т.

Сфера применения

Паровой культиватор предназначен для сплошной обработки почвы. Назначение у такой процедуры следующее: сперва разрыхлить землю на заданную глубину так, чтобы образовались комочки, а затем разровнять поверхностный слой и тем самым предотвратить развитие сорняков. Подготовка проводится до начала посева, чтобы усилить способность земли впитывать жидкость и насыщаться влагой. Кроме того, она останавливает избыточное испарение влаги. Глубина, на которой будет осуществляться обработка, зависит от планируемых посадок, состава и состояния грунта. Как правило, плотная земля с большим количеством корешков растений требует глубинной обработки, а ухоженному грунту достаточно будет прорыхлить исключительно до уровня посева.

Соответствие «КПС-4» агротехническим требованиям

Предпосевная культивация почвы производится на глубину заделки семян. Если работа проводится на поле возделываемом, не засорённом, с достаточной степенью окультуривания, этой глубины вполне достаточно. Превышать глубину обработки грунта нежелательно. Так как рабочие органы культиватора не должны выбрасывать на поверхность земли нижний, влажный слой почвы.

Но в тех случаях, когда необходимо обработать сильно уплотнённые земли, засорённые остатками посторонней растительности, глубина обработки почвы повышается – в дело пускаются рыхлители с пружинными зубьями. В полном соответствии с агротехническими требованиями, культиватор «КПС-4» обеспечивает ровную обработку поверхностного слоя почвы, с неравномерностью глубины обработки, не превышающей одного сантиметра. После проведения работ верхние слои грунта приобретают мелко-комковатую структуру, все сорные растения и их корни в зоне действия культиватора полностью подрезаются и измельчаются.

Дно борозд поля после культивации получается ровным, с высотой гребней взрыхлённого слоя, не превышающей 3-4 сантиметров. Поэтому культивацию часто производят с одновременным боронованием.

Важный момент: сплошную культивацию на «КПС-4» нужно проводить поперёк предыдущего направления обработки, или, во всяком случае, под углом к ней. Необходимо также соблюдать оптимальную для обеспечения выравнивания поверхности скорость: 9-12 км/ч. Равномерная поверхность поля – залог наилучших условий для будущей работы посевных агрегатов.

Фактические параметры качества предпосевной культивации можно определить, прежде всего, обычным визуальным осмотром. После прохождения поля трактором с культиватором «КПС-4» поверхность почвы должна стать равномерной, в особенности в местах, где были свальные гребни и разъёмные борозды.

Важно также учитывать своевременность проведённой обработки земли, которая оценивается путём сопоставления фактического срока проведения работ со сроком, установленным в агротехническом плане (с поправкой на актуальные погодные условия). Прочими показателями качества предпосевной культивации являются также глубина обработки, гребнистость, полнота подрезания сорняков, отсутствие огрехов

Глубина обработки определяется в 10-15 местах по диагонали участка,по всей ширине захвата культиватора, посредством измерения глубины культивации линейкой с делениями. Линейка вставляется в обработанный слой до подошвы. Показатель гребнистости можно замерить профилемером, также в 10-15 местах по диагонали обработанного культиватором участка.

АНАЛОГИЧНЫЕ ТОВАРЫ

Все регионы

КНРФ-5,6 Культиватор 12-ряд.(свёкла) без удобр., с тр. устр. (Украина)Культиватор 12-ряд.(свёкла) без удобр., с тр. устр. (Украина) КНРФ-5,6

от 305 000 р
1 724 655 тенге.
0 тенге.

Все регионы

КШУ-12М(S) Культиватор с пружинной подвеской усил. (Грязи)Культиватор с пружинной подвеской усил. (Грязи) КШУ-12М(S)

от 776 900 р
4 393 063 тенге.
0 тенге.

Все регионы

КПС-4Г Культиватор паровой прицепной (Грязи)Культиватор прицепной КПС-4Г

от 159 700 р
903 040 тенге.148 621 р
840 393 тенге.

Все регионы

КПЦ-28.000 Приспособл.для навески борон на КПС-4ГПриспособл.для навески борон на КПС-4Г

от 22 000 р
124 401 тенге.
0 тенге.

Все регионы

КНРФ-5,6 Культиватор 12-ряд.(свёкла) с удобр. и тр. устр. (Украина)Культиватор 12-ряд.(свёкла) с удобр. и тр. устр. (Украина) КНРФ-5,6

от 364 000 р
2 058 276 тенге.
0 тенге.

Все регионы

КНРФ-4,2-04 Культиватор 6-ряд. с удобр. и тр. устр. (Украина)Культиватор 6-ряд. с удобр. и тр. устр. (Украина) КНРФ-4,2-04

от 265 000 р
1 498 470 тенге.
0 тенге.

Все регионы

КПС-5У(н) Культиватор паровой прицепной (Корммаш)Культиватор паровой прицепной (Корммаш) КПС-5У(н)

от 199 900 р
1 130 356 тенге.
0 тенге.

Все регионы

КПС 04.000 Приспособл.для навески борон на КПС-4УКПС 04.000

от 23 060 р
130 395 тенге.
0 тенге.

Все регионы

КШУ-18Н(S) Культиватор с пруж. подв. с бороной (Грязи)Культиватор с пруж. подв. с бороной (Грязи) КШУ-18Н(S)

от 1 588 000 р
8 979 513 тенге.
0 тенге.

Все регионы

КПС-4У(н) Культиватор паровой прицепной (Корммаш)Культиватор паровой прицепной (Корммаш) КПС-4У(н)

от 179 900 р
1 017 264 тенге.
0 тенге.

Все регионы

КСП-8 Культиватор с шарнирно-пружинной подвескойКультиватор с шарнирно-пружинной подвеской КСП-8

от 544 900 р
3 081 194 тенге.
0 тенге.

Все регионы

КНРФ-5,6 Культиватор 8-ряд.(подсолн.,кукуруза) без удобр., с тр. устр. (Украина)Культиватор 8-ряд.(подсолн.,кукуруза) без удобр., с тр. устр. (Украина) КНРФ-5,6

от 238 000 р
1 345 796 тенге.
0 тенге.

Все регионы

КШУ-8М(S) Культиватор с пружинной подвеской (Грязи)Культиватор с пружинной подвеской (Грязи) КШУ-8М(S)

от 626 700 р
3 543 741 тенге.
0 тенге.

Все регионы

КНРФ-5,6-04 Культиватор 8-ряд.(подсолн.,кукуруза) с удобр. и тр. устр. (Украина)Культиватор 8-ряд.(подсолн.,кукуруза) с удобр. и тр. устр. (Украина) КНРФ-5,6-04

от 312 000 р
1 764 237 тенге.
0 тенге.

Все регионы

КПС 04.000А Приспособл.для навески борон на КПС-5УПриспособление для навески борон КПС 04.000 А

от 29 250 р
165 397 тенге.
0 тенге.

Все регионы

КНРФ-4,2 Культиватор 6-ряд. без удобр.,с тр. устр. (Украина)Культиватор 6-ряд. без удобр.,с тр. устр. (Украина) КНРФ-4,2

от 204 000 р
1 153 540 тенге.
0 тенге.

Все регионы

КШУ-8Н(S) Культиватор с пружинной подвеской (Грязи)Полевой широкозахватный культиватор с пружинной высокоресурсной подв.КШУ-8Н

от 499 900 р
2 826 737 тенге.525 800 р
2 973 192 тенге.

Все регионы

КШУ-6Н(S) Культиватор с пружинной подвеской (Грязи)Культиватор с пружинной подвеской (Грязи) КШУ-6Н(S)

от 451 900 р
2 555 316 тенге.
0 тенге.

Все регионы

КСП 05.000А Приспособл.для навески борон на КСП-8Приспособл.для навески борон на КСП-8 КСП 05.000А

от 57 720 р
326 384 тенге.
0 тенге.

Глубокорыхлитель удобритель КПГ-2,2

Данный механизм предназначен для специальной безотвальной обработки грунта с одновременным подпочвенным добавлением минеральных удобрений на глубину до 25 см. Отлично агрегатируется с тракторами моделей Т-150 и T-150K. Сцеп из двух таких глубокорыхлителей-удобрителей агрегатируется с трактором «Кировец» К-701.

Схема и устройство глубокорыхлителя-удобрителя КПГ-2,2

Для начала приведем полную схем его устройства и дадим её пояснение

а — общий вид; 6 — рабочий орган; 1 — бункер для минеральных удобрений; 2 — вентилятор; 3 и 18 — дозаторы; 4 — винтовая стяжка механизма регулирования глубины; 5 — гидроцилиндр механизма подъема; 6 — винтовая стяжка прицепа; 7 — удлинитель; 8 — подставка; 9 — рама; 10 — опорное колесо; 11 — карданная передача; 12 — вилка включения привода дозаторов; 13- рабочий орган; 14 — коленчатая ось; 15 — туконаправитель; 16 — тукопровод; 17 — воздухопровод; 19 — приводной вал; 20 — цепь привода дозаторов; 21 — стойка; 22 — смесительная камера; 23 — башмак; 24 — делитель; 25 — канал.

Они отличаются от рабочих органов КПГ-250 тем, что в задней части стойки 21 (6) установлен туконаправитель 15 со смесительной камерой 22 сверху и с делителем 24 удобрений снизу. Пространство между лемехами закрывается башмаком 23, задняя кромка которого образует канал 25 для распределения удобрения по всей рабочей ширине захвата. Туки равномерно распределяются воздушным потоком, идущим от вентилятора 2 по воздуховодам 17. Вентилятор приводится во вращение гидромотором, работающим от гидросистемы трактора.

Гидроцилиндром 5, который поворачивает коленчатую ось 14 опорных колес, переводят машину в транспортное положение. Одновременно с этим вилкой 12 отключается привод дозаторов.При движении агрегата плоскорежущие рабочие органы подрезают пласт, который поднимается по лемеху до верхнего обреза, затем движется по башмаку и падает на дно с его задней кромки.

ЧИТАТЬ ТАКЖЕ: Лучшие сорта томатов разновидности и характеристики

Между задним обрезом башмака и сходящим с него пластом почвы образуется свободное пространство, по которому равномерно распределяются удобрения под действием направляемого воздушного потока. Без приспособления для внесения удобрений машину можно использовать как глубокорыхлитель с двумя рабочими органами и шириной захвата по 110 мм.

Регулировка КПГ-2,2

Глубину обработки почвы устанавливают на выровненной площадке. Под движители трактора и опорные колеса глубокорыхлителя подкладывают подставки высотой на 20.. 30 мм меньше заданной глубины. Раму 9 устанавливают горизонтально винтовыми стяжками 4 и 6, при этом лезвия лемехов должны параллельны площадке.

Для того чтобы восстановить это положение в поле, на винтовых стяжках делают метки. Глубину обработки изменяют винтовой стяжкой 4. При увеличении ее длины глубина уменьшается. Поворот гайки на один оборот уменьшает глубину примерно на 0,01 м.

Презентация на тему 1. Назначение и устройство культиватора. 2. Рабочие органы культиватора. 3.Регулировки. Транскрипт

1

1. Назначение и устройство культиватора. 2. Рабочие органы культиватора. 3.Регулировки.

3

Культиватор прицепной для сплошной обработки почвы КПС-4 предназначен для предпосевной обработки почвы и обработки паров с одновременным боронованием. Комплектуется стрельчатыми лапами захватом 330 мм. Культиватор применяется во всех почвенно- климатических зонах, исключая районы с каменистыми почвами и стерневыми фонами.

4

Технические характеристики Производительность (за час основного времени), га 4,8 Рабочая скорость, км/ч до 12 Ширина захвата, м 4,0 Глубина обработки, см 5-12 Транспортная скорость, км/ч 20 Масса, кг (с дополнительным оборудованием) 1070

5

Состав культиватора. Культиватор КПС-4,0 имеет такие основные узлы: плоскую сварную раму; два пневматических колеса с винтовыми механизмами для регулирования глубины хода рабочих органов; четыре коротких и восемь длинных грядилей с подъемнонажимными штангами; рабочие органы; устройство для навески четырех зубовых борон; гидравлический механизм для поднятия рабочих органов в транспортное положение. Культиватор имеет стрельчатые универсальные лапы шириной захвата 200, 270, 330 мм. Стрельчатые лапы закрепляют на грядилях в два ряда. В переднем ряду закрепляют на коротких грядилях лапы шириной 220 или 270 мм, а на заднем ряду на длинных грядилях — лапы шириной 270 или 330 мм. К передней части рамы шарнирно крепится дышло, на котором устанавливается гидроцилиндр для подъема рамы с грядилями в транспортное положение, а также механизм регулирования установления колес.

6

ПРИНЦИП РАБОТЫ При въезде на загон тракторист опускает, с помощью гидросистемы, лапы культиватора в рабочее положение. Лапы за счет угла крошения, веса и скорости входят в почву на заданную глубину. Лезвия лап подрезают корни сорняков. Почва, поднимаясь по лапе и падая с нее, крошится, поверхность поля выравнивается. Для лучшего разбивания комков и выравнивания поверхности поля, культиватор оснащается зубовыми боронами.

7

РЕГУЛИРОВКИ Глубина обработки — опорными колесами — если колеса приподнять, то глубина обработки увеличится и наоборот. Подъем и опускание колес производится механизмом регулировки. Равномерность глубины обработки — поджатием пружины на штанге — пружину сжать глубина хода лапы увеличится. Равномерность глубины обработки — изменением положения стойки на грядиле — ослабить стремянку и переместить стойку.

8

Сцепка универсальная СПА-16 состоит из следующих основных частей: центральной секции, левого 2 и правого 3 крыльев, ходовых 4 и опорных 5 колес и гидросистемы 7. Центральная секция изготовлена из труб квадратного и прямоугольного сечения и швеллеров. По торцам центральной секции приварены кронштейны 6 для шарнирного соединения левого и правого крыльев сцепки, которые опираются на самоустанавливающиеся колеса. Центральная секция опирается на два колеса. Кронштейны колес крепятся к заднему брусу секции на хомутах и могут перемещаться по брусу. Задний брус секции, выполненный из труб квадратного сечения, предназначен для присоединения сельскохозяйственных машин. По центру бруса приварено прицепное устройство для центрального расположения прицепляемых сельскохозяйственных машин (при составлении агрегата из 3 сельхозмашин). Два других прицепных устройства крепятся к буру и служат для присоединения сельхозмашин и фиксации одного из крыльев при переводе сцепки в транспортное положение. Для дополнительной регулировки по высоте прицепных устройств агрегатируемых машин предусмотрен их переворот на 180 град. Для удобства агрегатирования трактора со сцепкой у сцепного устройства предусмотрена стояночная лапа. Левое и правое крылья выполнены из труб квадратного и прямоугольного сечения. По концам крылья опираются на самоустанавливающиеся колеса. На задних брусьях крыльев установлены прицепные устройства для агрегатирования с прицепляемыми сельхозмашинами. На сцепке установлена двухцилиндровая гидросистема, состоящая из трубопроводов, двух разрывных муфт, шести рукавов высокого давления и шести тройников. Рабочие органы машин, находящихся в агрегате со сцепкой, поднимают и опускают, управляя гидросистемой (рычагом гидрораспределителя) из кабины трактора. Сцепка универсальная СПА-16 агрегатируется с тракторами класса 3-5 тс и используется с культиваторами КПС-4, КПЭ-3,8, различными катками и другими сельскохозяйственными машинами, близкими по ширине захвата и тяговым сопротивлениям как с гидрофицированными, так и не с гидрофицированными.

Модели

Культиватор «КПС-4» используется перед началом посева. С помощью устройства осуществляется многослойное рыхление почвы, уничтожаются сорняки, вносятся удобрения и осуществляется боронование при скорости движения, достигающей 12 километров в час. Данный культиватор бывает как навесным, так и прицепным. Стоит упомянуть, что «КПС-4» можно оборудовать дополнительными боронами.

Обработка земли происходит при помощи лап стрельчатого типа, рыхлительных лап и пружинных лап для рыхления. Первые способны покрыть ширину участка, равную либо 27, либо 33 сантиметрам. Рыхлительные лапы с жесткой стойкой обрабатывают ширину от 35 до 65 миллиметров. Наконец, пружинные лапы обладают шириной захвата в 5 миллиметров. Для лап оборудованы специальные грядили, соединенные при помощи шарниров к рамке культиватора.

При этом стрельчатые лапы распределяются по двум рядкам в шахматном порядке – 27-сантиметровые в первом ряду, а 33-сантиметровые – во втором ряду, на длинной вспомогательной грядиле. В том случае, когда проводится обработка земли на глубине, достигающей 25 сантиметров, применяются рыхлительные лапы, а на 16-сантиметровой глубине – пружинные рыхлительные. При этом короткие грядили оборудуются одной рыхлительной лапой, а длинные – двумя.

Культиватор «КПС-8» применяется и для возделывания грунта перед посевом, и для ухода за парами, сопровождающимся боронованием. Конструкция позволяет использовать бороны как зубового, так и пружинного типа. Глубина, на которую возможна обработка земли, варьируется от 5 до 12 сантиметров. «КПС-8» также позволяет избавиться от сорняков.

Культиватор «КПС-6» используется для обработки любых почв. При этом боронование может происходить лишь при каменистой засоренности, не превышающей 60 миллиметров. Данное устройство довольно просто в эксплуатации. Оно обладает усиленной сницей, препятствующей поломке, а также возможностью навесить зубовые бороны. Колеса культиватора оборудованы пневматическими шинами, благодаря чему навесное устройство движется мягко, а значит, обработка почвы происходит равномерно. «КПС-6» часто применяется для ранних весенних обработок.

Предпосевной стерневой «КПС-12» позволяет обрабатывать пласты земли шириной до 9 метров на глубину, достигающую 15 сантиметров

Важно упомянуть, что воздействие на почву происходит и по стерне. Культиватор обладает четырьмя рядами стоек, на которых располагаются лапы с шириной, соответствующей 280 миллиметрам. Благодаря подобной конструкции растительные фрагменты не будут забивать детали, а значит, и нарушать работу культиватора

Кстати говоря, в наличии имеется и винтовой каток, диаметр которого соответствует 350 миллиметрам. Однако данная функция опционна, и «КПС-12» прекрасно функционирует и без него. Глубина обработки почвы регулируется при помощи специальной рукоятки, что оборудована специальной шкалой

Благодаря подобной конструкции растительные фрагменты не будут забивать детали, а значит, и нарушать работу культиватора. Кстати говоря, в наличии имеется и винтовой каток, диаметр которого соответствует 350 миллиметрам. Однако данная функция опционна, и «КПС-12» прекрасно функционирует и без него. Глубина обработки почвы регулируется при помощи специальной рукоятки, что оборудована специальной шкалой.

О том, как подготовить культиватор паровой скоростной (КПС) к работе, смотрите в следующем видео.

Обслуживание и ремонт

Перед началом работы оборудование устанавливается на ровной площадке с плотным грунтом для регулировки рабочих элементов. Под колеса укладываются деревянные или металлические бруски высотой на 20-30 мм меньше предполагаемой глубины обработки. Разница имитирует погружение катков в почву при движении. Не допускается использование дистанционных элементов разной высоты под колесами левого и правого бортов. Под подставкой размещается брус толщиной 350 мм с добавлением глубины обработки почвы и с вычитанием значения просадки колес в грунт.

Затем производится настройка положения рамы винтовыми механизмами. Корректным считается равномерное размещение законцовок опор длинных грядилей на вкладышах, при этом опорные платформы лап размещаются на основной плите. Затем корректируется положение укороченных и односторонних грядилей, для изменения положения переставляется рабочая ось.

Обслуживание заключается в регулярной очистке установки от налипшей грязи, вызывающей коррозию стальных элементов. Ржавые участки рамы зачищаются до металла, грунтуются и окрашиваются. Погнутые рабочие органы выпрямляются, при невозможности вернуть исходную конфигурацию рекомендуется замена узлов. Гидравлические магистрали проверяются визуально, при появлении течи требуется заменить шланги или уплотнительные кольца. Не допускается загрязнение штоков цилиндров, приводящее к повреждению манжет.

При обнаружении изгибов или надрывов сварных швов на раме эксплуатация культиватора прекращается. Рекомендуется провести восстановительный ремонт в специализированном центре, оснащенном измерительным оборудованием. При неквалифицированном восстановлении возможны перекосы деталей и выполнение сварки плохого качества, которая разрушится при подаче нормативного усилия.

Принцип работы культиватора «КПС-4»

После заезда на обрабатываемый участок механизатор опускает, при помощи гидросистемы, лапы культиватора в рабочее положение. Поскольку лапы расположены под определённым углом крошения, а также под воздействием массивного веса агрегата и скорости его движения, они входят в почву на требуемую глубину. При этом лезвия лап подрезают и крошат стебли и корни сорных растений.

Земля из верхнего почвенного слоя поднимается вверх по лапам и, спадая с них, крошится на мелкие комки, которые равномерно распределяются по поверхности поля, выравнивая её. Чтобы усилить данный эффект разбивания почвы на мелкие комки и выравнивания поверхности, культиватор «КПС-4» оснащают зубовыми боронами.

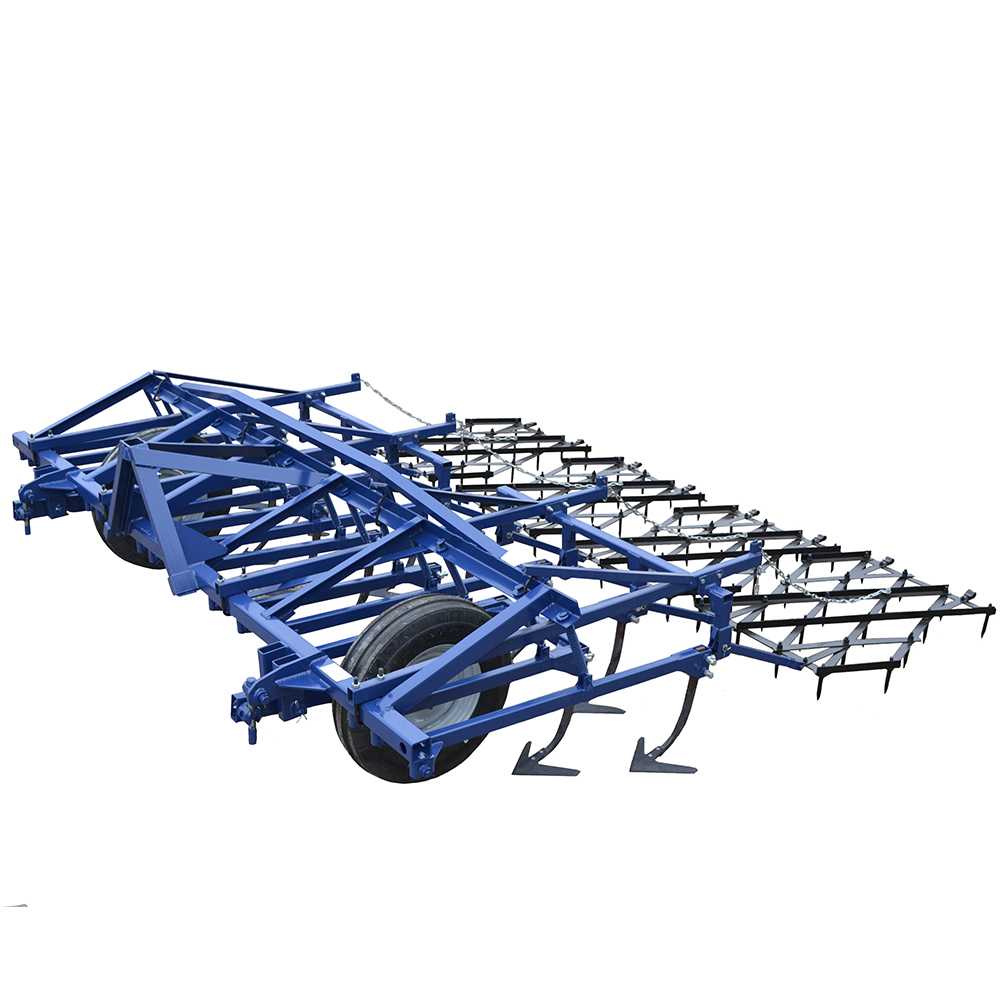

«КПС-4» , с зубовыми боронами.

Глубина обработки регулируется на культиваторе опорными колёсами. Если колёса приподнимаются, то глубина обработки увеличится, и наоборот. Подъём и опускание колёс производится с помощью механизма регулировки. Рабочие органы культиватора – лапы – располагаются в шахматном порядке. Концы режущих кромок задних лап с каждой стороны должны на 7 см перекрывать кромки передних лап, для обеспечения полного уничтожения корневой системы сорных растений. Равномерность глубины обработки можно отрегулировать поджатием пружины на штанге. Если пружину сжать, то глубина хода лапы увеличивается. А также изменением положения стойки на грядиле: ослабить стремянку и переместить стойку.

Несколько прицепных культиваторов можно объединять при помощи сцепок в большие широкозахватные агрегаты для работы с тракторами 3-5 тяговых классов. А навесной вариант культиватора «КПС-4» был разработан специально для обработки особо тяжёлых и каменистых почв. Эта модификация снабжена усиленными лапами с пружинными предохранителями.

Подготовка к работе и эксплуатация

Перед началом работы требуется заправить колесный трактор топливом, а затем проверить уровень масла в гидравлической системе. Рекомендуется проверить давление в шинах и отрегулировать колею колес в зависимости от вида запланированных работ. На установке производится соединение раскосов с тягами, схема коммутации зависит от модификации культиватора. В точках соединения устанавливаются болты, которые затягиваются до упора. В конструкции сельскохозяйственной машины предусмотрены точки для установки рамы автоматического сцепного устройства.

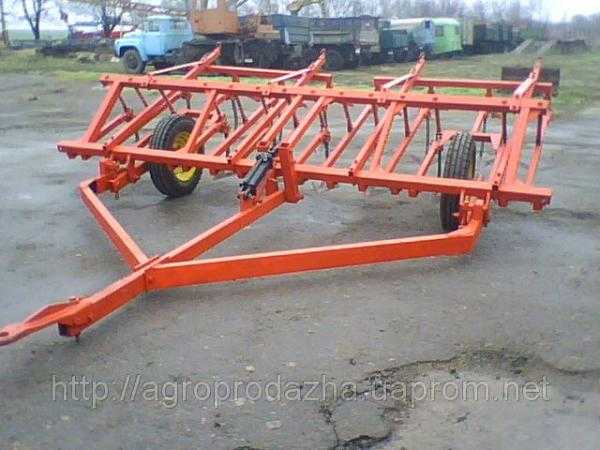

Трактор устанавливается кормой к культиватору, а затем соединяются элементы сцепки, установленные на машинах. Гидравлические шланги коммутируются замковыми муфтами, обеспечивающими герметичность стыка. В конструкции имеются регулировочные гайки, позволяющие скорректировать длину предохранительных цепей. После настройки рабочего зазора оборудование вывозится в поле, для управления положением рамы применяется гидравлический цилиндр.
