Кусторез из бензопилы своими руками

Технология изготовления самодельного кустореза

Сама задача заключается в том, чтобы создать некую насадку для бензопилы. При использовании которой ветки не будут отскакивать от полотна пилы, а будут наоборот, задерживаться и плотно прилегать к нему.

Внешне конечный результат насадки должен напоминать некую вытянутую продольно букву «Ж».

Итак, взяв рулетку необходимо отмерить и отметить на стальной полосе участок 60 см и три участка по 30 см.

Затем взять дисковую пилу, предварительно закрепив металлическую полосу в тисках, необходимо распилить её в отмеченных местах. Получив тем самым четыре отрезка, три по 30 см и один длинной в 60 см.

Положив полоску длинной в 60 см горизонтально, вертикально прикладываем к ней на равном расстоянии полосы длинной в 30 см. Образуя тем самым некие зубцы.

Включив сварочный аппарат, свариваем полоски получившейся конструкции между собой.

Затем на основной полоске конструкции, длинна которой составляет 60 см. Необходимо высверлить два отверстия на расстоянии по 20 см от каждого края. С помощью этих отверстий, сама насадка будет крепится к полотну бензопилы. В полотне пилы так же следует просверлить аналогичные отверстия, равные расстояниям отверстий в насадке.

В принципе всё готово. Остаётся лишь обработать грани получившегося гребня на наждачном камне, для придания окончаниям полос округлого вида. Так будущий кусторез будет безопасней в эксплуатации.

Перед тем как устанавливать и крепить болтами насадку к полотну. Её нужно зачистить наждачной бумагой, обезжирить растворителем и покрыть эмалью из баллончика. Это даст не только внешне приятный эстетический вид, но и защитит её от коррозии.

Проведя все эти несложные операции, крепим получившуюся конструкцию к полотну бензопилы при помощи ботов и гаек, используя гаечные ключи.

И вот самодельный кусторез готов к работе. Остаётся лишь заправить бензином пилу и запустить её. С помощью этой простой конструкции под силу справиться с любым кустом.

Чертежи аналогов Логосоль

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Дополнительно: Бензопилы Урал — модели их характеристики, особенности

Состоит конструкция из четырех главных узлов:

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

На фото представлен чертеж, где обозначены основные части конструкции

В первую очередь собираем основание, состоящее из двух рельс. Их переворачивают дном вверх и крепят к ним большие уголки. Крепить необходимо параллельно полу, причем желательно удостовериться в параллельности при помощи уровня, чтобы достигнуть большей точности.

Начинаем изготавливать стойки, которые будут держать основу. Чтобы самоделка была жесткой и не шаталась, прихватите сваркой уголки между стойками. Не забудьте приварить защиту на шину.

По завершению работ с основой, приступаем к передвижной тележке. Берется стальная пластина и внизу нее приваривается маленький уголок, а потом само изделие устанавливается на колесики, ролики или подшипники. Сверху нужно приварить два уголка, которые станут держателями пилы.

Портативная минипилорама по чертежу готова. На фото видно простую конструкцию

Чертежи пилорамы своими руками

По чертежам сразу скажу, под каждый случай делаются индивидуальные чертежи. Ведь я же не знаю какой именно вы бензопилой будете пользоваться. Второе это мне не известно какой материал у вас имеется, я напишу к примеру уголок, а у вас имеется труба, которая вполне сгодится. Поэтому расчерчиваем всю схему, за основу беря выше показанные чертежи.

Советы профи

Профессионалы, имеющие достаточный опыт для обучения начинающих резчиков, отмечают некоторые нюансы резьбы по дереву. Их должен знать каждый новичок в этом интересном занятии:

1. Большие заготовки обрабатываются бензопилой с большей мощностью и размером шины. Так, можно использовать пилу с мощностью до 2,5 киловатт и шиной в 50 см. Это позволит быстрее убирать огромное количество ненужного деревянного материала.
2. Стоит учитывать то, что карвинг – отнюдь не быстрый процесс, поэтому бензопила, как и вы, должна выдержать длительную работу. Этому помогает антивибрационная система, имеющаяся почти во всех бензопилах, которая позволяет защититься от вибрационных волн и делать более плавные, непрерывные движения.
3. Профессионалы отмечают, что лучшие породы для карвинга по дереву – вяз, дуб, лиственница, клен.

Важно! Все породы ведут себя по-разному во время использования, поэтому для лучшей работы нужно опробовать все виды древесины, чтобы оценить максимальную комфортность конкретно для себя

Какие можно сделать самоделки из бензопилы «Дружба» и других приборов

Даже без использования дополнительных деталей бензопила способна выполнять большой спектр задач. Если к классической конструкции приобрести дополнительные насадки, получится расширить возможности использования прибора в хозяйстве и получить такие устройства:

Для бензопилы можно приобрести специальные насадки или сделать с ее применением нужный инструмент

• снегоуборщик;
• кусторез;
• насос для перекачивания воды;
• бензорез;
• окариватель.

Некоторые умельцы, вооружившись элементарными знаниями по механике, создают дополнительные приспособления своими руками для бензопил, которые позволяют значительно расширить границы применения инструмента. Чтобы его переделать, необходимо понимать принцип работы универсального моторного привода, который легко использовать для изготовления других устройств. Таким образом, взяв мотор от бензопилы, получится создать такие приборы:

• ледобур или буроям;
• мотор для лодки;
• машинку или велосипед с мотором;
• газонокосилку;
• генератор.

Причиной популярности самоделок из бензопил «Дружба-4», «Штиль» или «Урал» является большое количество преимуществ:

• мощный двигатель;
• небольшая масса и компактные размеры;
• возможность использования в экстремальных условиях.

Как правило, самоделки делают из бензопил «Урал», «Дружба», «Штиль»

Разновидности зубьев

Наиболее распространенными в ручных пилах считаются такие формы зубьев:

• кинжальный зуб. Применяется в классической широкой и узкой ножовках, а также в лучковых пилах. Зуб выполнен в форме равнобедренного треугольника, следовательно, такие ножовки могут работать в обоих направлениях. Развод зубьев чаще всего равняется 1/3 толщины полотна на сторону. Зубья разведены на одинаковую величину в разные стороны через один. Такой тип разводки предназначен для поперечного пиления, так как направлен на разрыв волокон дерева. Продольный рез почти невозможен, поскольку зуб не разрушает, а расщепляет волокна, а значит, застревает между ними
• долотообразный зуб. Выполнен в форме несимметричного прямоугольного треугольника. Чаще всего такие зубья имеют обушковые пилы и ножовки-наградки. Работает пила с такими зубьями лишь в одном направлении. Вершина зуба заточена поперек полотна, по этой причине он и действует аналогично долоту. Используется исключительно для поперечного пиления, потому что при продольном цепляется за волокна
• косой универсальный зуб. Является чем-то средним между двумя описанными выше видами. Форма — несимметричный треугольник, который наклонен в направлении распила, но на более маленький угол пиления. Переднюю кромку затачивают под 60° к полотну. Такая заточка дает возможность применять пилу, как для продольного, так и поперечного пиления. Такими зубьями оснащены выкружные пилы
• зуб со сточенной вершиной. Получается вследствие дополнительной обработки кинжального или косого универсального зуба посредством частичного стачивания верха треугольника. Вследствие этого получаются три дополнительных режущих кромки, которые делают пилу более универсальной для реализации разных видов пропила
• японский зуб. Создан в форме обратного клина, то есть толстая часть пильного полотна находится ближе к обрабатываемой заготовке, а значит, этим пилам не нужна разводка. Зуб имеет острый угол заточки и достаточно большую высоту для обеспечения максимальной эффективности пиления
• Jet-cut. Кинжальные пильные зубья объединены в группы по восемь штук, при этом шесть из них разведены, а два последние – нет
• волчий зуб. Очень интересная форма, которая применяется для работы с сырой древесиной, волокна которой сложно разрушаются.

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Для просмотра онлайн кликните на видео ⤵

Самодельная электропила из стартера 2 Подробнее Почему не стартер на самоделку. Подробнее

УДИВИТЕЛЬНАЯ аккумуляторная пила своими руками Подробнее

Что я сделал из стартера самодельный электро самокат Подробнее

Супер-самоделка из старого бендикса стартера. Полезный инструмент. Подробнее

Взял старый СТАРТЕР и СХЕМУ с интернета. ЧТО из ЭТОГО вышло. Подробнее

МИНИАТЮРНАЯ аккумуляторная цепная пила своими руками Подробнее

Самодельный инструмент из старого стартера. Подробнее

Самодельная электропила из болгарки. Цепная пила из болгарки своими руками. Подробнее

электропила своими руками из бензопилы дружба и двигателя от стиральной машины Подробнее

Самодельная электрическая цепная пила Подробнее

СТАРТЕР вместо МОТОРА, ПОЕДЕТ? Подробнее

Самодельная электрическая цепная пила Подробнее

Вот, что можно сделать из моторчика дворников и редуктора болгарки! Подробнее

Цепная пила или продолжение жизни бп урал Подробнее

Как сделать Электропилу из Бензопилы, Самоделка от Евгения Подробнее

ТЕСЛА-САЛЮТ ИЗ СТАРТЕРА ОТ КОПЕЙКИ Подробнее

Сделай сам из болгарки аккумуляторную цепную пилу Подробнее

Источник

Работа с пилой и болгаркой

Инструменты и материалы:

• болгарка 150-180 мм;
• дрель;
• саморезы;
• стальные хомуты;
• сталь листовая;
• плоскогубцы.

Перед тем как сделать циркулярку самому, нужно попробовать изготовить ее из других инструментов. Чаще всего процесс организуется при помощи болгарки, т.к. ее переделать можно гораздо быстрее и проще, чем любые другие аналоги.

Самый простой вариант лучше всего портит инструмент. Для него нужно будет при помощи саморезов по металлу прикрутить инструмент к основанию. При желании можно сделать дрелью сквозные отверстия и затянуть болтами и гайками, что будет гораздо надежнее в работе, т.к. инструмент уже не сорвет резьбу в случае сильного натяжения. Единственный нюанс, который следует учитывать, это заводская разбалансировка инструмента, из-за которой придется самым тщательным образом фиксировать его, дабы не было даже маленькой вероятности подвижек.

При желании можно усложнить данную конструкцию, к тому же это убережет инструмент от лишних вмешательств вовнутрь. Для крепления потребуются стальные хомуты, которыми обхватывается инструмент в 3-4 точках, а затем фиксируется на болты с 2 сторон

Такая конструкция весьма надежна, но на качество фиксации следует обратить особое внимание, чтобы избежать даже маленьких недоразумений

Для тех случаев, когда инструмент изготавливается стационарный, можно воспользоваться более мощными вариантами УШМ. Сама болгарка крепится к понижающему редуктору при помощи болтов или саморезов (зависит от возможности сделать стык без порчи инструмента, ибо иногда места креплений не совпадают), после чего они вместе устанавливаются на столешницу и прикручиваются самым качественным образом.

Самый надежный способ будет одновременно самым сложным, ибо потребуется поддержка токаря-фрезеровщика. В его задачи входит лишь выточить специальную деталь, которая бы по своим параметрам подходила для сцепки болгарки и столешницы. Данный способ сцепки самый надежный, к тому же даже микроскопические подвижки исключаются, чего получается добиться далеко не в каждом заводском инструменте.

Следует учитывать тот факт, что в любом случае удаляется защитный кожух, а вместо него изготавливается самодельный из листовой стали. Крепление для кожуха использовать уже будет невозможно из-за того, что оно используется для сцепки, а самоделку следует монтировать прямо к столешнице. Для ее изготовления нужно вырезать из листовой стали полукруг, у которого загибается оконечность и зажимается плоскогубцами. Данная конструкция выдержит любые неожиданности после того, как ее удастся прикрутить.

При выборе болгарки нужно быть предельно внимательным, чтобы количество оборотов было небольшое, а мощность – высокая. Если скорость будет превышать 4500 об.\мин, придется использовать понижающие редукторы, т.к. в противном случае фрезы будут очень быстро стачиваться.

Очень важно помнить, что ни в коем случае сделанную из болгарки циркулярку нельзя переделывать назад, т.к. по этой причине ежедневно во всех точках мира люди попадают в больницы с травмами различной степени тяжести

Даже если болгарка будет срочно нужна, а другого варианта нет, то лучше потерпеть, ибо с большой вероятностью не спасет даже заводская защита.

Переделка пилы

Инструменты и материалы:

Схема каретки для циркулярной пилы.

• цепная пила;
• ролик стальной плоский;
• насадка для фрез;
• понижающий редуктор;
• сварочный аппарат.

Электропилы и бензопилы – это подарок из 20 века, который весьма гармонично вписывается в жизнь, но бывают такие ситуации, когда и их желательно переделать, что достаточно не просто. Заранее следует учесть, что данная переделка носит сиюминутный характер, но при желании можно раз за разом ее повторять без какого-либо ущерба (замена будет требовать некоторого времени).

Для того чтобы получилась циркулярка, нужно лишь в самом конце стрелы приварить подвижное колесо, а сам конец срезать. Колесо должно идеально повторять контур отрезанного элемента, чтобы цепь при движении не натягивалась и не спадала.

Сбоку к колесу крепится переходник для фрез. Данный переходник съемный, чтобы при распиловке цепью не возникало затруднений.

При качественной доработке колесо ничуть не будет вредить рабочим качествам бензопилы при отсутствии в этот момент фрез. К тому же базовая рабочая скорость вполне позволяет обойтись без серьезных сторонних доработок.

Самокат на бензиновом моторчике

Для создания такого средства передвижения понадобятся:

• двигатель от пилы;
• цепь;
• болтики, гайки для креплений;
• коммутатор и акселератор от горной велосипедной модели;
• старый самокат.

С пилы снимается шинная часть с цепью, все остальное остается и будет установлено на самокатную платформу. От коленвала откручивается муфта. Моторная мощность будет подаваться при помощи велосипедной цепи по звездочкам. Сразу предупредим, что будет две проблемы – остановить двигатель невозможно, а при его запуске придется заднее колесо приподнять над землей. На заднюю ось самоката прикручиваем звездочки.

На платформу размещаем мотор таким образом, чтобы его звездочка была на одной линии с колесной группой. Просверлив отверстия в корпусе пилы и самокатной платформе, соединяем их болтами.

Подогнав по длине цепь, натягиваем ее на звезды. Акселератор, укрепленный на ручке, проводами соединяем с проводкой включения и отключения, чтобы была возможность подачу моторной энергии держать под контролем.

Под такую конструкцию необходимо основание, закрепленное прочно, чтобы не создавались смещения и вибрирование.

Изготовленные элементы основания выставляются параллельно, по уровню, что особенно важно, чтобы избежать создания свободного хода. Это выполняется на бетонной поверхности, фундаментном основании или уплотненной земле. Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента

Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента.

Теперь устанавливается рельсовая основа, фиксирующаяся к боковым креплениям.

Порядок работ можно посмотреть на видео:

Как сделать кусторез из электрической или бензопилы

Для ухода за живыми изгородями и кустами в саду, на дачном участке и придомовой территории предназначены специальные инструменты — кусторезы. Однако стоят они недешево (в частности, бензиновые модели).

Впрочем, если имеется электрическая или бензопила, можно сделать кусторез самостоятельно —для этого потребуется всего лишь одна деталь, для изготовления которой подойдут отрезки от стальной полосы.

Первым делом потребуется подготовить основные материалы для работы. Итак, нам потребуется электрическая или бензопила, а также отрезки стальной полосы (один длинный и несколько коротких). Количество «коротышей» зависит от длины шины, на которую надевается пильная цепь.

Основные этапы работ

В длинном отрезке полосы сверлим два отверстия по краям для крепления к шине бензопилы. На следующем этапе привариваем «коротыши» к длинной заготовке с одинаковым шагом. Болгаркой отрезаем края коротких полос под углом.

Затем останется только зачистить сварные швы лепестковым кругом. При желании «стрелу» можно покрасить. Крепим самоделку к шине бензопилы при помощи болтов с гайками.

В целом, идея, конечно, неплохая. Но если в процессе работы пильная цепь слетит (например, из-за слабой натяжки), то режущим зубьям «не поздоровится» от контакта с металлом.

Подробно о том, как сделать кусторез из электрической или бензопилы, смотрите в видеоролике на сайте.

Оцените запись

Особенности создания самоделок из бензопилы «Дружба»

Пилорама – это имеющий внушительные размеры

, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Даже самодельная мини пилорама обладает значительными размерами, поэтому для ее установки нужно пространство. Продумать месторасположение таким образом, чтобы оставалось свободное пространство для работы с бревнами.

Если вы использовали электродвигатель от электропилы, то примите меры безопасности и уберите провода подальше от рабочей зоны. Использование электродвигателя имеет свои достоинства, а именно экономиться топливо и отсутствуют вредные выбросы. А минусом можно считать привязанность к месту, где есть розетки, а также использование проводов и удлинителей.

Из каких приборов можно сделать измельчитель своими руками

Для изготовления измельчителя для веток своими руками потребуется металл для станины, бункера для стружки и защитного кожуха, мотор (обычно используется от мотоблока или стандартный электрический двигатель), режущий механизм и метизы для сборки.

Болгарка

Измельчитель веток из болгарки по своей конструкции является самым простым. Для его сборки понадобится:

• аппарат для сварки;
• металл и уголок;
• оцинкованная выварка или куб;
• метизы (болты с гайками, шайбы, хомуты);
• ножи и втулки.

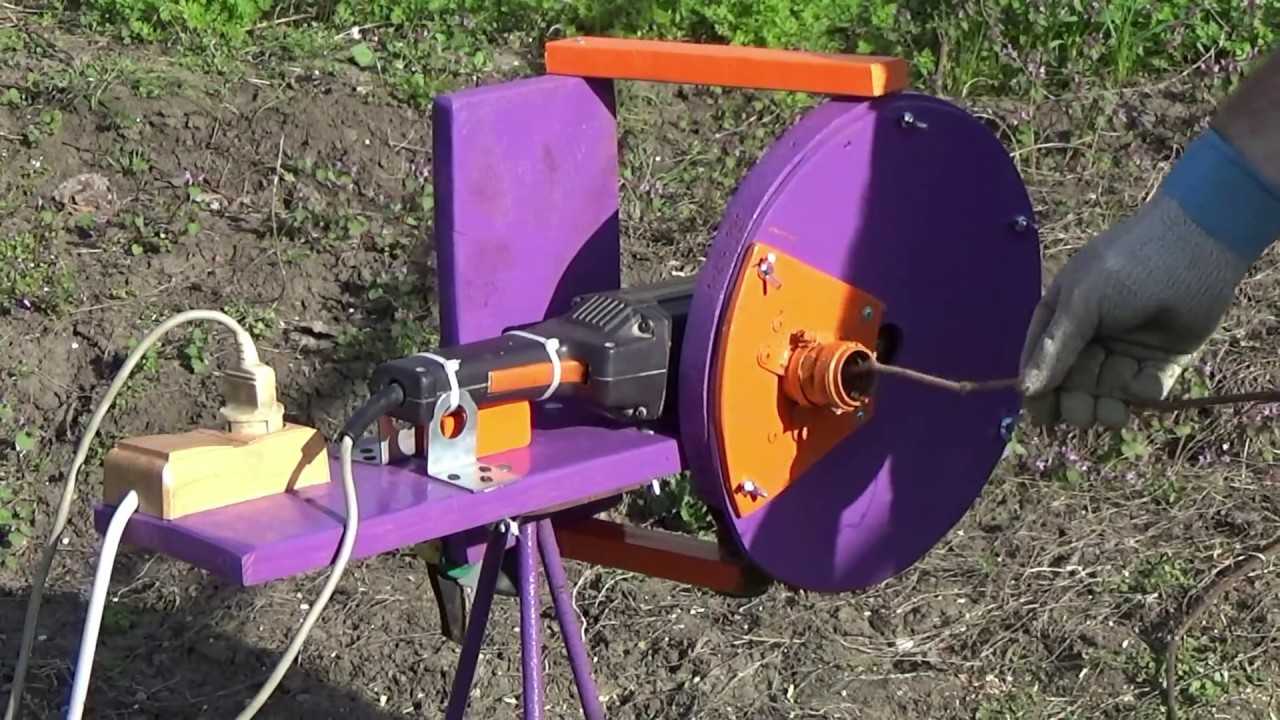

Готовый самодельный измельчитель из болгарки

Алгоритм сборки следующий:

• Шаг 1. Изготовление станины из металлического уголка. По форме она будет напоминать табуретку.
• Шаг 2. Установка бункера для подачи веток или ботвы. Выварка или куб монтируется на верхнюю часть станины, в ее дне прорезается отверстие для установки вала.
• Шаг 3. Монтаж рукава для выброса опилок. Для этого внизу выварки прорезается отверстие, куда устанавливается специальный рукав.
• Шаг 4. Установка болгарки. Она монтируется под вываркой на специальный вал и закрепляется метизами. На саму болгарку фиксируются ножи (это может быть стандартный нож, а может быть самодельно изготовленный из автомобильной рессоры). После этого болгарку можно включать в сеть и использовать в качестве измельчителя.

Простейшая схема дробилки из болгарки

Стиральная машина

Измельчитель из стиральной машины своими руками будет не слишком мощным, его можно будет применять только для утилизации травы, тонких ветвей, ботвы растений. Зато он прост в изготовлении. Как и в предыдущем случае при сооружении агрегата необходимо сварить станину, а на нее установить саму стиральную машину. В корпусе следует сделать отверстие для удаления опилок. Сам же каркас будет использоваться как бункер для веток и травы.

Далее к нижнему отверстию нужно смонтировать рукав для удаления опилок и щепы. Под корпусом следует установить режущий механизм. Ножи рекомендуется изготавливать из автомобильных рессор. По своему внешнему виду они похожи на ножи в блендере, но только размер их существенно больше. Устанавливаются ножи на втулку, которая с помощью ременной передачи соединяется с электродвигателем.

Монтаж режущего механизм является завершающим этапом. После него измельчитель можно включать и использовать в работе.

Рекомендуем посмотреть видео о том, как соорудить дробилку для веток своими руками.

Мотоблок

Алгоритм сборки похож на изготовление агрегата на базе болгарки или стиральной машины. В первую очередь так же варится станина, которая устанавливается на мотоблок. На нее устанавливается бункер, куда впоследствии будут помещаться ветки. Оттуда же через специальный рукав будут удаляться опилки и щепа.

Принцип работы аналогичен: мощность двигателя будет передаваться на вал с режущим механизмом через ременную передачу.

Мотоблок, как правило, бензиновый, поэтому для его работы необходимо топливо, масло и грамотное техническое обслуживание. Кроме того, данный вариант позволяет использовать мотоблок не только для измельчения веток, но и для других садово-огородных работ.

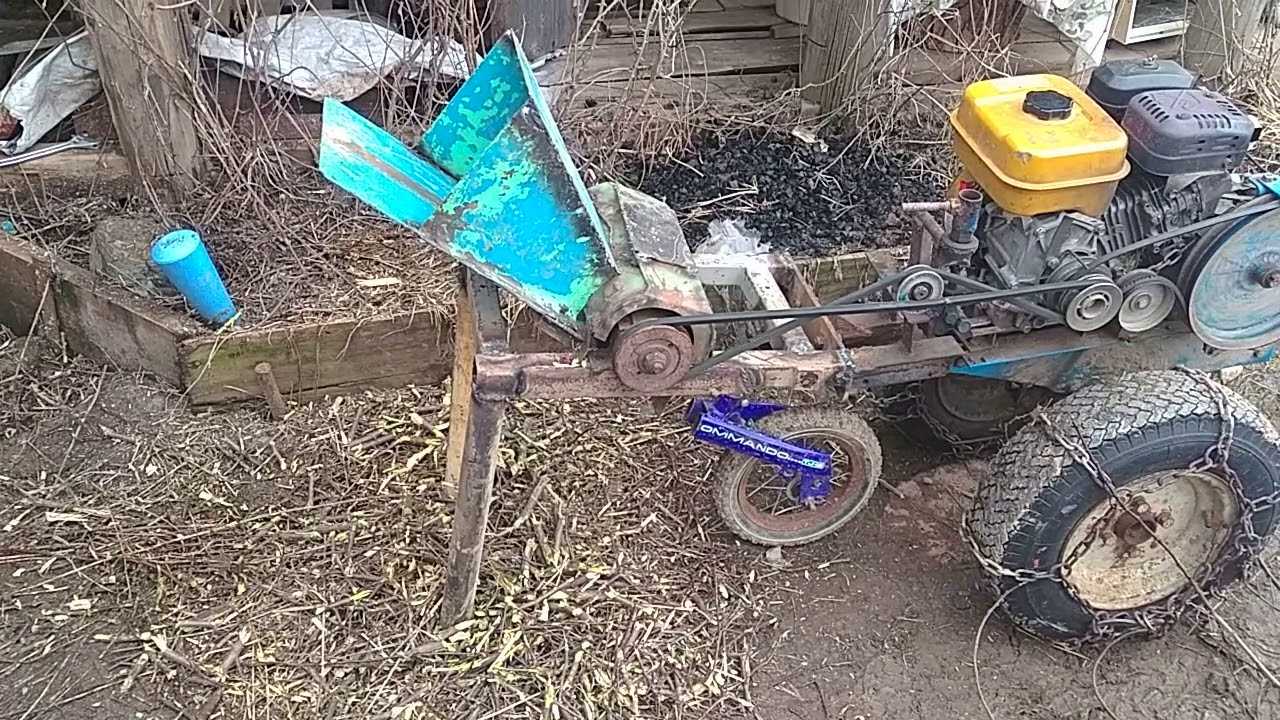

Веткодробилка, сооруженная из мотоблока

Другая техника

В качестве основы для измельчителя можно использовать и другие агрегаты:

• Перфоратор и схожие по конструкции инструменты. Алгоритм сборки в этом случае будет аналогичен изготовлению устройства из болгарки.
• Пылесос. Сборка — как при использовании стиральной машинки.
• Погружной насос. Главное условие – наличие вала отбора мощности, через который она будет передаваться на вал с режущим механизмом.

При работе с измельчителем необходимо соблюдать правила техники безопасности:

• накрыть устройство защитным кожухом для того, чтобы избежать травм вылетающими ветками и травой;
• носить защитные очки во время работы;
• избегать повышенной влажности в процессе эксплуатации, особенно, если измельчитель изготовлен из электроприбора;
• давать отдыхать устройству, в этом случае агрегат прослужит дольше.

Понадобятся материалы:

• бензопила;
• стальная полоса;
• крепеж из болта, гайки и двух плоских шайб;
• баллончик аэрозольной краски;

Самодельная насадка на бензопилу, будет состоять из продольной полосы, равной по длине направляющей шине, с приваренными к ней поперечными остроконечными полосками, выступающими сверху и снизу за пределы направляющей шины. Их назначение – рассекать и удерживать стебли кустарников и деревьев на пильной цепи.Процесс изготовления оснастки для бензопилы

Укладываем бензопилу направляющей шиной на ровную поверхность. Используя ее как шаблон, отмеряем длину металлической полосы.

Отрезаем металлическую полосу.

Также, ориентируясь на ширину направляющей шины, определяем длину поперечных сегментов. Всего отрезаем по разметке 4 одинаковых поперечных сегмента. Размечаем линейкой и карандашом заострение поперечных полос с двух сторон и посредством болгарки выполняем его.

Раскладываем сегменты равномерно по длине, начиная от внешнего конца продольной полосы и карандашом отмечаем места их приварки. Выполняем по разметке сварку сегментов к продольному основанию.

На ближнем к двигателю его конце привариваем полоску, которая будет заходить под отбортовку корпуса, и служить передним креплением приспособления к бензопиле.Между первой с конца и второй поперечиной сверлим отверстие в продольном элементе с уточнением места по существующему отверстию в направляющей шине.

Окрашиваем насадку.

Укладываем приспособление продольным элементом на направляющую шину, заводя поперечину под отбортовку, и окончательно закрепляем его болтовым соединением на другом конце шины.

С помощью этой насадки, мы превратили бензопилу в цепной триммер. Но классическая бензиновая коса работает на больших оборотах, чего не скажешь о пильной цепи. Однако, мы это компенсировали наличием поперечных «пик», которые удерживают стебли на пильной цепи, и она с легкостью разрезает их поодиночке и даже в группе, несмотря на низкие обороты.

Видео автора самоделки:

Лодочный мотор на базе двигателя от бензиновой пилы

Сделать лодочный мотор из бензопилы нетрудно. Переделывание выполняют следующим образом:

• снимают шину с пилы;
• вместо нее к мотору, используя специальный переходник, присоединяют лодочный винт самостоятельного либо заводского изготовления;
• затем всю конструкцию закрепляют на лодке так, чтобы гребной винт погружался в воду под углом.

Вместо переходника некоторые умельцы устанавливают редуктор. Возможный результат работы продемонстрирован на фотографии ниже.

Для любителей рыбной ловли самодельный лодочный мотор – это экономный вариант, который позволяет значительно ускорить передвижение по водной глади озер, рек, прудов.

Бензоножницы-кусторез из бензопилы.Своими руками!

Когда закладывали живую изгородь из ели, думали что справимся с ее формированием простыми садовыми ножницами.

На сегодняшний день она выше забора, хотя постригаем уже четыре года.

На счет садовой техники: заметили тенденцию, которая нас не радует. Количество инструментов растет. Все они занимают место и требуют обслуживания. Хочется, не увеличивая количества техники, получить больше возможностей.

У нас есть бензопила STIHL MS-180. Пробовал ей постригать елки, но ветки соскальзывают и получается криво. Проблему решит «расческа».

Для основания понадобится полоса 40Х4мм.

Отрезаем 300мм и обрабатываем поверхности.

Нарезаем из 2 мм металла 8 полос размером 130Х20 мм.

Привариваем их к основанию и обрабатываем швы.

Для крепления в шине бензопилы необходимо просверлить отверстия.

Проверяем зазор между зубьями цепи и «расчески».

Все, кому интересен процесс создания живой изгороди из обыкновенной ели, спрашивайте, обязательно поделимся.

Спасибо за внимание! Ждем комментариев

Техника на грани фантастики

В Советском Союзе долгое время ходила история о заключённом, который смог улететь с зоны на сделанном из бензопилы самодельном вертолёте. На самом деле это всего лишь красивая легенда, хотя и она имеет под собой реальные научные разработки.

В 1971 году группа студентов Московского авиационного института представила учёному совету новую необычную разработку. Это была летающая одноместная платформа с восемью двигателями от бензопилы «Дружба», синхронизированными в одном блоке. Опытные экземпляры этих разработок неоднократно показывались на различных выставках. Несмотря на это, серийно такие модели так и не были выпущены.

Мечта о небе для любителей конструировать что-либо из бензопил пока остаётся мечтой. Тем не менее, попытки сделать ранцевый одноместный вертолёт с использованием двигателей от «Урала» или «Дружбы» не прекращаются.

Originally posted 2018-07-04 07:16:12.

Генератор электрической энергии с ДВС от бензопилы

Большинство современных приборов питаются электрической энергией. Вдали от линий электропередач ее получают главным образом от электрогенераторов. Подобное оборудование переносного типа вместе с аккумуляторами используют и в походных условиях. Чтобы сэкономить средства, можно самостоятельно сделать генератор из бензопилы. Схематически его конструкция представлена ниже.

На фотографии выше цифрам соответствуют следующие конструктивные элементы переносного электрогенератора:

1. бензиновая пила;
2. передаточный редуктор;
3. приводной ремень;
4. планка для натяжения;
5. электрический генератор;
6. панель управления;
7. зажимы;
8. упор пилы;
9. крепежная гайка (предназначена для присоединения к раме редуктора);
10. ведущий шкив.

Самодельные мини-электростанции оснащают электрогенераторами переменного либо постоянного тока (например, с автомобиля на 12-14 V). От этого зависит величина выходного напряжения и другие его характеристики тока.

Что можно изготовить самостоятельно?

Главной сложностью, с которой сталкивается каждый, кто хочет сделать кусторез самостоятельно, является изготовление зубчатых ножей, которые должны двигаться вплотную друг ко другу, при этом допустимый зазор между ними составляет сотые доли миллиметра. Причем плотно прилегать друг ко другу ножи должны везде, в том числе, в месте прохода зубцов друг мимо друга.

• используют готовый режущий механизм от кустореза со сгоревшим или сломавшимся мотором;
• разрабатывают собственные схемы режущего инструмента под менее высокие требования, пусть с заметно худшим качеством среза.

Преимущество готового режущего инструмента, особенно премиальных брендов и дорогих моделей, в том, что оно сделано максимально качественно, поэтому стрижет кусты ровно и аккуратно.

А использование вместо штатного мотора болгарки (УШМ) или бензопилы позволяет восстановить работоспособность инструмента без покупки нового двигателя, а ведь именно он является наиболее дорогим узлом кустореза.

Заметно худшее качество стрижки зеленого ограждения для таких самодельщиков не является проблемой, ведь в противном случае они купили бы недорогой китайский аппарат и использовали его как есть, или присоединили к болгарке/бензопиле.

Самыми эффективными режущими инструментами, которые можно изготовить в своем гараже или мастерской, являются:

• цепная пила с гребенкой;
• насадка из деталей от старого кустореза.

Вывод

Иногда на приусадебном участке нужна пилорама, а тратить деньги на услуги деревообрабатывающих предприятий не хочется. Обычно такое происходит во время масштабной стройки. В таком случае пилораму можно изготовить самостоятельно из бензопилы. Для основания конструкции используют металлопрофиль или толстые трубы.

Есть и более простой вариант сборки – из дерева. Кроме того, можно сделать мобильную пилораму, которую можно взять с собой в лес. Главные плюсы устройства – дешевизна и простота сборки. Но есть и недостатки – высокий риск получения травмы и высокая вероятность поломки пилы. Но, несмотря на это, во многих ситуациях пилорама из бензопилы своими руками – единственный выход.
