Мотоблок из бензопилы своими руками: как сделать мотоблок из пилы «дружба»? чертежи самодельного двигателя

Особенности обращения с техникой

Наибольшее распространение получил мотоблок Архипова с шарнирным соединением между навесным оборудованием и тягачом. Эта особенность позволяет затрачивать меньше усилий во время работы, а создаваемая борозда при поворотах остается равномерной. Глубина вспашки, обеспечиваемая агрегатом, одинаковая на всем участке, а для выполнения операции не требуется приложения дополнительных усилий.

Мотоблок Архипова

Самоходная машина на двух колесах с двигателем от мотороллера ВП- 150 М. Этот силовой агрегат выбирается по конструктивным соображениям: для принудительного охлаждения воздухом головки цилиндра.

На раму агрегата сваркой прикрепляется стальная труба, которая завершается осью, нужной для натяжения тросов, идущих к коробке передач мотора. Натяжение осуществляется качающимся коромыслом, ручкой переключения передач которого является приваренный отрезок стальной трубы. Шаг цепей — 12,7 мм и 15,9 мм. Количество зубьев у звездочек: ходовая ось — 40, вторичный вал — 20 и 60, выходной вал — 11.

Аналогов модели хватает, но у оригинальной конструкции калужского мастера есть неоспоримые преимущества:

Шарнирное соединение. У обрабатывающих инструментов и тягачей большинства подобных моделей жесткое соединение, усложняющее маневрирование мотоблока и затрудняющее его работу. Детали соединены шарнирами, поэтому есть возможность направление движения без вынимания плуга из борозды.
Уровень глубины пахоты. Если в иных моделях глубина поддерживается опусканием или подъемом плуга, в случае работы с мотоблоком Архипова это делается автоматически. Регулирование производится изменением угла плуга к борозде. Конструкция предусматривает наличие полевой доски, выступающей в качестве подъемной силы при зарывании плуга. Когда лемех появляется над землей, моментально увеличивается угол его приложения сил, под действием которых он снова зарывается на требуемую глубину.
Смещение оси по направлению движения. Ось плуга размещена под малым углом в сторону движения. Во время вспашки конструкция немного поворачивается влево. Необходимое положение регулируется тремя шарнирами тяги.

Дополнительное оборудование

Навесным оборудованием нередко является:

плуг;
фреза;
грабли;
борона.

Закрепляются эти инструменты на специальном кронштейне, установленном позади двигателя.

Картофель выкапывается с помощь специальной копалки, достающей клубни из земли без повреждения. Для уборки скошенной травы или ботвы используются навес-грабли.

С дополнительным оборудованием мотоблок не только обрабатывает почву, но может также использоваться для уборки территории. Если закрепить на блоке бульдозерный нож, он эффективно уберет снег; валиком со щеткой он подметет садовые дорожки.

Прицеп для мотоблока

Мотоблок используется и для перевозки грузов, если имеет прицеп.

Прицеп тоже можно сделать самому. Этапы изготовления:

Первым делом монтируются колеса. Самому изготовить их сложно, так что лучше взять старые, ненужные уже колеса от легковушки или мотоколяски. Потребуется две штуки, хотя есть и одноколесные конструкции.
Делаем водило, состоящее из дышла и поворотного корпуса. Элементы соединяются сваркой. Рама и водило соединяются так, чтоб корпус шарнира оказался в трубчатом корпусе рамы прицепа. Фиксируется конструкция болтом около упорного кольца.
Далее создаются подножка и водительское кресло. Используется доска толщиной 20 мм. Чтоб сделать сидение более удобным, используют готовое пластиковое кресло.
Создание рамы прицепа. Задача непростая, поэтому следует составить чертеж. Конструкцию можно сделать из трубы круглого или прямоугольного сечения. Оптимальный диаметр — примерно 60 мм. Части рамы свариваются квадратом или прямоугольником. Квадратная конструкция более устойчивая на спусках и холмистой местности вследствие равномерности распределения нагрузки.
Создание колесной основы. Понадобится стальной стержень диаметром 30 мм. Длина же рассчитывается так, чтоб колеса не выходили за обводы кузова. Колесный мост с корпусом продольного шарнира соединяется лонжероном с помощью сварки.
Днище и борта прицепа делаются дощатыми, и толщина досок равна 20 мм. Углы деревянной конструкции усиливаются металлическими элементами. Крепление досок осуществляется саморезами. Для защиты дерева от гниения и вредителей материал покрывается масляной краской. Для большего удобства борт прицепа делается откидным.

Примечательно, что мотоблок можно превратить в мини-трактор.

Итак, сделать надежную технику можно самому, и при этом обойтись практически без финансовых затрат.

Культиватор из бензопилы — своими руками, особенности

Современные бензопилы и различные приставки к бензопилам позволяют решать многочисленные задачи. А старые устройства подойдут для создания мотокультиваторов, обрабатывающих участки небольшой площади.

Культиватор вполне можно изготовить самостоятельно из бензопилы. Благодаря небольшой массе и хорошей мощности пилы получится компактный агрегат для обработки почвы.

Как изготовить культиватор из бензопилы «Урал» своими руками?

Если дисковый роторный культиватор используется нечасто и на небольших территориях, то покупка агрегата считается достаточно неоправданной. Кроме того придётся приобрести дополнительные навесы.

Самодельный мотокультиватор из бензопилы включает такие детали:

Мотор;
Топливный бак;
Раму;
Промежуточный вал.

Указанные элементы есть у бензопилы, необходимо найти только раму.

Алгоритм изготовления агрегата:

Старая бензопила раскручивается, демонтируется двигатель, редуктор и бензобак;
Рама сваривается. Понадобятся уголки из металла с сечением 32*32 мм. Конструкция должна отличаться прочностью, не бояться постоянного вибрирования при работе и выдерживать дополнительные грузы;
Мотор крепится к верхним поперечным уголкам;
Топливный бак устанавливается и закрепляется под мотором с помощью специальных кронштейнов. Нижняя часть должна быть защищена металлической пластиной;
Опоры промежуточного вала закрепляются на передней стойке рамы продольными уголками;
Орган управления создаётся поперечной перекладиной из металла, длина которой 30 сантиметров;
Также на нижнюю поперечину рамы могут быть прикреплены колёса для удобства транспортировки агрегата. Подходят колёса из старого автомобиля.

Специфика применения:

После сборки культиватор должен быть протестирован. Мотор запускается, нужно сделать один проход по грядкам;
Конструкция утяжеляется. Груз располагается на передней части каркаса. Утяжелитель закрепляется, чтобы он не сместился при вибрировании устройства и не повредил двигатель/промежуточный вал.

Мотокультиватор из бензопилы Урал имеет небольшую мощность, потому нет возможности использовать большие навесы. Но можно приобрести сцепку для применения самодельной бороны и плуга.

Работая с таким агрегатом, нужно делать частые перерывы, чтобы он не перегрелся и не вышел из строя.

Особенности изготовления мотокультиватора из бензопилы «Дружба»

Самодельный культиватор из бензопилы «Дружба» позволяет обрабатывать небольшие участки. Его параметров хватит для выполнения различных работ: почва фрезеруется, клубни картошки окучиваются и выкапываются.

Технические характеристики:

Мощность двигателя – около 4 л. с.;
Наличие двух передач;
Максимальный уровень развивающейся скорости – 2,5 км/ч.

Особенности мотокультиватора из бензопилы:

Главный вал соединяется с воротниковым фланцем РУ-32 из металла;
Прикручивается звёздочка мостового редуктора;
Выполнить присоединение вала мостового редуктора с диаметром 3 сантиметра;
Дистанцию между редуктором и почвой можно увеличить с помощью двурядной цепи и двух звёздочек из ВАЗа. Так клиренс может быть в пределах 15 см;
Подшипник корпуса с диаметром 3 сантиметра устанавливается и закрепляется на главном мосту;
Для установки врез и колёс понадобится стальная труба, длина которой 32 сантиметра.

Специфика применения:

Культиватор из ручной бензопилы неприхотлив к используемым жидкостям;
Агрегат отличается автономностью, потому может быть использован вне зависимости от времени и места;
Внутренняя конструкция устройства герметичная, потому культиватор работает и под дождём, и в сильную жару;
Готовая техника может эксплуатироваться на участках с площадью в пределах 10-20 соток.

Если нет возможности или времени заниматься самостоятельным изготовлением культиватора, стоит обратить внимание на мотокультиватор Форза, способный справиться с задачами различной сложности. sadovaja-tehnika.com

Самодельный культиватор из бензопилы дружба — Металлы, оборудование, инструкции

Дачники, имеющие в своем владении мотоблок, не знают проблем с обработкой земельного участка, проводя ее быстро и эффективно. Но что делать, если участок земли маленький и покупать дорогостоящую сельскохозяйственную технику дорого. Выходом из ситуации станет модернизация бензопилы в самодельную установку для обработки земли.

Этот недорогой и мощный инструмент, при желании модернизируется в мотоблок, который справляется с возложенными на него обязанностями не хуже специализированной техники. Давайте разберемся, как собрать мотоблок из бензопилы и какие инструменты для этого понадобятся.

Мотоблок из бензопилы: своими руками, мотоцикла, самодельный, Дружба, скутера, коммутатор

Рассмотрим, как сделать мотоблок из бензопилы. Бензопила работает во всех положениях благодаря системе подачи топлива, она очень мощная и неприхотливая.

Как сделать мотоблок из бензопилы

Мотоблок отличается от мультикультиватора, из первого может получиться мини-трактор. Если мотокультиваторы подходят только для рыхления почвы, то усовершенствованные мотоблоки заменяют даже транспортные средства при перевозке различного груза (сена, бревен, корма для скота и т.д.).

Рассмотрим, как изготовить мотоблок своими руками из бензопилы. Для этого нужно потратить время на изучение схемы данной техники и приобретение всех необходимых запчастей.

Имея чертежи самодельной рамы, можно собрать очень мощную технику. При сборке агрегата используются запчасти от скутера, автомобилей, бензопилы Дружба, мотоцикла Урал и пр.

При изготовлении понадобятся слесарные навыки, поскольку вся работа производится вручную.

Конструкция самодельного агрегата выглядит примерно так: мотор — промежуточный вал — колесо. Самодельный мотоблок из бензопилы держится на раме, к которой крепят двигатель и редуктор. Бак для горючего устанавливают на кронштейне. Весь упор агрегата приходится на колеса. В задней части механизма устанавливается рабочее орудие.

Как сделать агрегат из скутера

Рассмотрим, как собрать мотоблок из скутера. Для такой сборки используются:

мотор скутера (вполне достаточно 4 л.с.);
предварительно укороченный задний мост от автомобиля Жигули;
редуктор (от комбайна или другой машины).

Вместо редуктора можно установить две цепные звездочки, которые соединяют двигатель с редуктором, а редуктор с мостом. Вариатор от скутера можно установить на двигатель. Аккумулятор устанавливается над редуктором.

Поскольку у двигателя скутера своя выхлопная система и стартер, машина будет нешумная. В передней части мотоблока можно поставить фару, используя коммутатор. Это облегчит работу в темное время суток, особенно если аппарат приспособлен для транспортировки грузов.

Мотоблок из бензопилы Дружба и Урал

Рассмотрим, как собрать мотоблок из бензопилы Дружба. Сборка агрегата из двигателя бензопилы Дружба очень простая. Мотор нетяжелый и компактный, поэтому раму можно собрать из трубы. На нее кроме двигателя крепятся реверсный редуктор и топливный бак. Изогнутая в верхней части труба служит держателем для управления устройством. На ней устанавливается ручка скорости.

Разберемся, как сделать из бензопилы мотоблок своими руками. Пошаговая инструкция:

Создается чертеж. Это очень важный этап создания агрегата, без которого изготовить надежную технику не получится. Четко должны быть отмечены все запчасти с местами крепления и обозначены все размеры.
Создание рамы. Она представляет собой куб, у которого углы равны 32х32 мм. На верхние углы рамы устанавливается мотор, а под ним — топливный бак. Для промежуточного опирания вала спереди устанавливаются вертикальные стойки. А чтобы смонтировать подшипники, понадобятся опоры к продольным углам.

Можно создать самодельный мотоблок из мотоцикла. Это будет более мощный аппарат, для него используется двигатель мотоцикла. Например, подойдет мотор мотоцикла ИЖ.

Поскольку скорость у агрегата невысокая, необходима принудительная система охлаждения.

Почему используется именно бензопила Урал

По своей надежности, степени производительности и простоте обслуживания бензопилы Урал смогут дать фору практически любой современной бензопиле. К основным узлам этой пилы относят привод с мотором и саму шину для резки, которые были изготовлены довольно качественно.

К ключевым факторам, позволившим народным умельцам делать из старых и временно ненужных бензопил Урал чудеса конструкторской мысли следует отнести:

довольно мощный и тяговитый двигатель;
незначительный вес и относительную компактность двигателя;
наличие способности длительное время работать под высокими нагрузками и в самых разных условиях;
грамотно продуманную и качественно реализованную конструкцию самой пилы, к примеру, муфты сцепления, не допускающей перегрузки, а также исключающую поломку основных узлов.

Все это в комплексе с универсальностью привода и смекалкой, позволяет народным умельцам самостоятельно создавать функциональные устройства различной направленности.

Снегоуборщик

Если в предыдущей конструкции заменить вал с лемехами или спицами бороны на шнековый механизм, добавить кожух, заборное устройство и трубу для выброса снега—из культиватора получится вполне приличный снегоуборщик. Многие домашние мастера так и проектируют свою самоделку со сменным навесным оборудованием для разных сезонов. Мотор от пилы Штиль мощностью в 3-5 л.с. вполне справится и с обработкой огорода весной и осенью, и с уборкой рыхлого снега на дачном участке зимой. Самый ответственный узел – это шнековый механизм.

Самодельный снегоуборщик

Если вы не профессиональный конструктор, то лучше скачать из сети готовые чертежи. Лопасти шнека делают из толстой резины, например, из транспортерной ленты. Заборное устройство выполняют из оцинкованной стали. Для трубы снегоотброса подойдет пластмассовая труба для канализации.

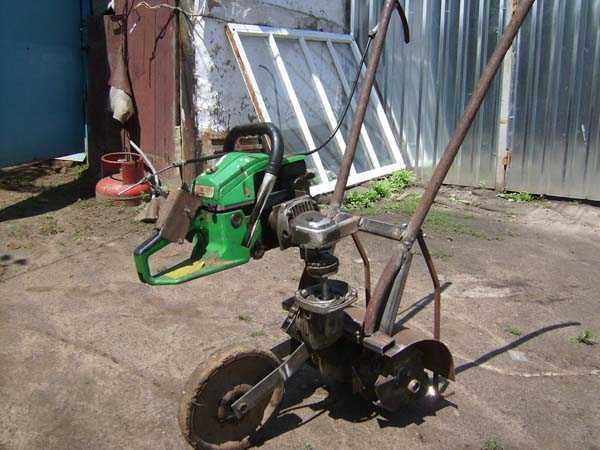

Самодельный культиватор из бензопилы своими руками

Народные умельцы находят всё новые способы применения для бензопил, и на этот раз мы рассмотрим самоделку культиватор из бензопилы. У автора была в хозяйстве старенькая китайская бензопила, он решил сделать из неё мотоблок фрезу для обработки своего огорода.

Рассмотрим конструкцию самодельного приспособления подробно. Культиватор состоит из переднего направляющего колеса и самодельных фрез, которые в свою очередь приводятся в движение через редукторы двигателем от бензопилы.

Редукторы взяты от болгарок, в этой конструкции они понижают обороты двигателя.

Крутящий момент передаётся от двигателя на редукторы, затем по цепной передаче непосредственно на фрезы.

Вот такое оригинальное решение придумал умелец, отличный самодельный культиватор из бензопилы, для обработки огорода!

Автор самоделки: Геннадий Безуглый.

Популярные самоделки из этой рубрики

Тележка для мотоблока своими руками…

Мотоблок своими руками

Чертежи картофелекопалки для мотоблока: размеры, ф…

Самодельный прицеп для мотоблока…

Самодельный минитрактор «Радомир» (87 …

Самодельный окучник для трактора…

Самодельный гусеничный трактор…

Передний адаптер для мотоблока своими руками…

Минитрактор из «Муравья»…

Самодельный мотоблок

Прицеп для мотоблока своими руками…

Дисковый окучник своими руками…

Что можно сделать из старой бензопилы “Дружба”

Можно с уверенностью сказать, что популярность бензопил “Дружба” осталась в прошлом — слишком много более совершенных аналогов присутствует на рынке. Однако не стоит списывать некогда востребованную цепную пилу и отдавать в металлолом. Существует масса самоделок из бензопил “Дружба”. Давайте проследим за доработками и переделками, узнаем, какую жизнь может получить устаревший инструмент:

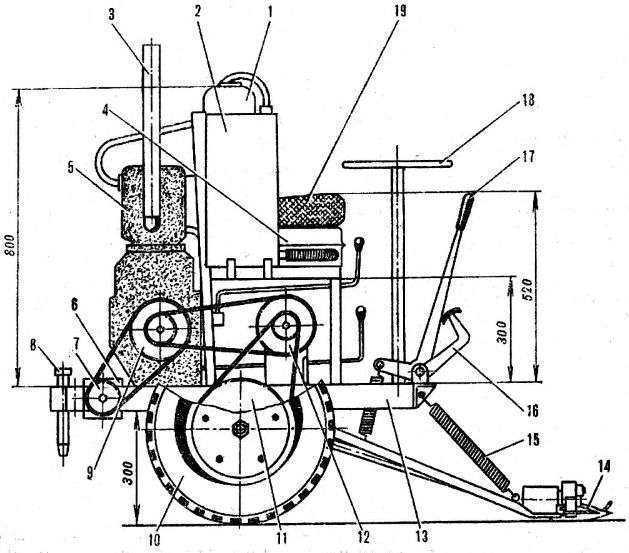

Снегоход из бензопилы “Дружба” (сразу предлагаем чертежи этого агрегата, которые помогут соорудить снегоход своими руками);

1– руль; 2 – топливный бак (от бензопилы «Дружба»; 3 – силовой агрегат (от бензопилы «Урал»); 4 – втулка стойки рулевой лыжи (труба диаметром 30-2 шт.); 5 – рулевая лыжа (2 шт.); 6 – приводное зубчатое колесо гусеницы (капрон, лист s15, 2 шт.); 7 – гусеница (от снегохода «Буран», укороченная); 8 – рама; 9 – опорный каток (от картофельной сортировки, 18 шт.); 10 – подкос спинки-ограничителя (труба ½); 11 – натяжное устройство гусеницы (2 шт.); 12 – натяжное зубчатое колесо гусеницы (капрон, лист s15, 2 шт.); 13 – подшипник №80204 в корпусе (4 шт.); 14 – короб-багажник дно-фанера s4, борта доска s20); 15 – сидение (крышка-фанера s4, поролон, кожзаменитель); 16 – 1-я ступень цепной передачи; 17 – 2-я ступень цепной передачи; 18 – спинка-ограничитель сидения (труба ½ дюйма); 19 – ведомая звездочка 1-й цепной передачи (большая звездочка ходоуменьшителя, промежуточного вала); z=38; 20 – ведущая звездочка 2-й ступени цепной передачи (малая звездочка ходоуменьшителя), z10; 21 – ведомая звездочка 2-й степени цепной передачи (приводная звездочка ведущего вала гусеницы), z18; 22 – ведущая звездочка 1-й ступени цепной передачи (звездочка выходного вала редуктора), z12; 23 – рычаг поворотного кулака; 24 – рулевая тяга (2 шт.); 25 – рулевой вал с сошкой; 26 – балка переднего моста (труба диаметром 30); 27 – приводной вал гусеницы; 28 – натяжная ось гусеницы.

Мопед из мотопилы “Дружба 4” :

Мотоцикл из цепной пилы “Дружба”.
Велосипед с двигателем от бензопилы “Дружба”.
Мотоблок с двигателем от бензопилы “Дружба”. Ниже предложены чертежи такого мотоблока:

1 — ручка газа 2 — рычаг переключения скоростей, 3 — рычаг сцепления, 4 — ручка управления, 5 — рама, 6 — кронштейн задней навески рабочих орудий, 7 — грунтозацепы. 8 — колесо, 9 — промежуточный узел, 10 — бак, 11 — двигатель. 12 — кожух вентилятора,13 — дефлектор цилиндра, 14 — копирующее колесо, 15 — вилка копирующего колеса, 16 — регулировочная тяга, 17 — лапа культиватора.

Навесное оборудование также можно сделать своими руками, переоборудовав мотоблок в:

окучник;
косилка;
снегоуборочную насадку;
картофелекопатель;
сажалки и т. д.

Читайте так же: Электропила Kruger ECSK 25-40: характеристики, инструкция, обслуживание

Можно также изготовить из пилы “Дружба” самостоятельные устройства:

газонокосилку;
снегоуборщик

Лодочный мотор из бензопилы “Дружба” — как это выглядит показано на видео:

https://opilah.com/pila-druzhba/
https://fermerinform.ru/benzopily-druzhba/
https://sadovij-instrument.ru/benzopily/druzhba.html
https://vsekarby.ru/benzoinstrument/benzopily/karbyurator-druzhba-4.html
http://samodelki-tr.blogspot.com/2015/01/blog-post_35.html
https://opilah.ru/benzopily-tcepnye/obzor-benzinovyh-pil-druzhba
https://specmahina.ru/benzopila/druzhba.html

Делаем мотоблок из бензопилы своими руками

По оценке владельцев земельных участков, уже испытавших все особенности кустарной мототехники из бензиновой пилы, собранной собственными руками, «Дружба» демонстрирует превосходнейший результат после модернизации. При грамотном выборе силовой установки для самодельного агрегата он работает не хуже своих промышленных прототипов.

Абсолютными плюсами данного устройства считаются:

большая мощность, достигающая в отдельных образцах до 4 лошадиных сил;
легкость – незначительная масса не утяжелит агрегат и прибавит ему мобильности;
малогабаритный размер – маленький двигатель не требует усиления рамы, что снижает финансовые расходы на ее изготовление;
бережливый расход горючего и смазочных материалов;
работоспособность, которая обусловливается готовностью к продолжительным нагрузкам;
возможность употребления всевозможных горюче-смазочных материалов;
функционирование в абсолютно автономном режиме;
применимость для различных видов работ.

Процедура сборки зависит от применяемого чертежа и может изменяться, но основные моменты сборки включают в себя следующие мероприятия. Рама собирается в соответствии с чертежом.

Процесс работы организован так:

берем металлическую трубу с сечением не менее 20 мм и сгибаем таким образом, чтобы общий облик был похож на 2 лонжерона, конец которых устремлен кверху;
в задней области лонжерона приваривается руль от мотоцикла;
укрепляем основание поперечинами;
к задним изгибам лонжеронов электросваркой привариваем опорную платформу под аккумуляторную батарею.

Далее работа продолжается по следующим пунктам.

Теперь монтируем специализированный фланец, при помощи которого вал будет фиксироваться к основной конструкции агрегата из бензиновой пилы.
На рынке бывших в употреблении деталей покупаем звездочки от автомашины УАЗ. Посредством их будет формироваться клиренс (дорожный просвет) между плоскостью земли и соединительной колесной балкой.
Берем подшипники с 30-миллиметровым диаметром. Фиксируем их к главному мосту.
Редуктор, оборудованный коробкой скоростей, собирается из двигателя от мотоцикла.
Колеса и фрезы кустарного мотокультиватора инсталлируются на металлическую трубу, требуемого диаметра.
Ввиду того что скорость у мотоблока небольшая, требуется система охлаждения принудительного типа. Самое простое решение – это монтаж вентилятора. А чтобы воздушный поток был устремлен на цилиндр, применяется предохраняющее покрытие. Им может стать старый мотоциклетный бензобак.

После завершения сборочных работ в обязательном порядке испытайте оснащение, совершая это с предельной осмотрительностью.

Не забывайте инсталлировать утяжелитель во фронтальной части агрегата, накрепко закрепив его на корпусе. Это даст возможность самодельной сельхозтехнике удерживать центр инерции. Если элемент зафиксировать неустойчиво, во процессе работы мотоблок будет ходить ходуном, что приведет к выходу из строя мотора.

Изготавливаем мотоблок из бензопилы Дружба

По мнению дачников, уже испробовавших все прелести самодельных мотоблоков из бензопилы, собранных своими руками, Дружба показывает лучший результат после реконструкции. Процесс сборки, в зависимости от используемого чертежа, может меняться, но общие этапы сборки состоят из следующих шагов:

Рама проектируется согласно чертежу.
Устанавливаем специальный фланец на главный вал, посредством которого вал будет крепиться к основной конструкции мотоблока из бензопилы.
На рынке подержанных деталей приобретаем звездочки от автомобиля УАЗ. С их помощью будет создаваться зазор между поверхностью земли и редукторным мостом.
Берем подшипники диаметром 30 миллиметров. Крепим их к основному мосту.
Редуктор, оснащенный коробкой передач, собирается из мотоциклетного двигателя.
Фрезы и колеса самодельного культиватора устанавливаются на стальную трубу необходимого диаметра.

Обратите внимание! Не забудьте установить груз в передней части мотоблока. Это поможет держать центр тяжести самодельной сельскохозяйственной техники

В качестве управляющего элемента конструкции используются следующие приспособления:

Самодельное, сделанное их металлической трубы.
Руль от мотоцикла.

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
Как только рама готова, к ней крепится мотор пилы и ее бензобак.
В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

Обратите внимание! В качестве мотора подойдет не только мотор от бензопилы, но и двигатель, снятый с мотоцикла или мопеда. В данном видео рассмотрим мотокультиватор из бензопилы дружба:. В данном видео рассмотрим мотокультиватор из бензопилы дружба:

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
Руль, снятый с мопеда или мотоцикла.
Сварочный аппарат.
Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
Колеса от нерабочей техники.
Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
Легкое.
Малогабаритное.
Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

Мотор мощностью в 3,5 лошадиных силы.
Масса – 7 килограмм.
Объем бензобака – 0,55 литра.
Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
Двигатель во время работы вырабатывает много копоти.
Редуктор, установленный на пилу, имеет свойство время от времени клинить.
Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.
