Мотоблок своими руками из заднего моста ваз: возможно ли сделать?

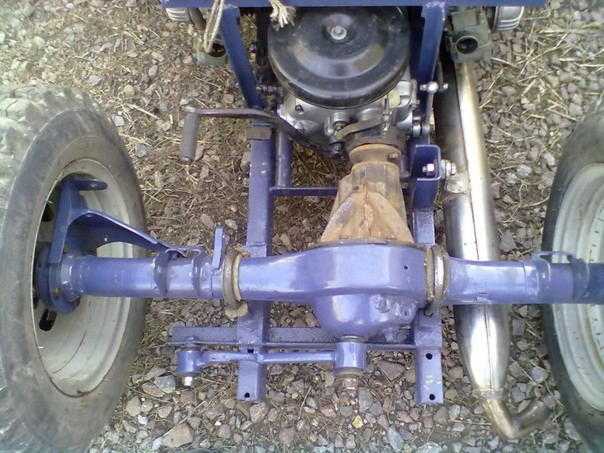

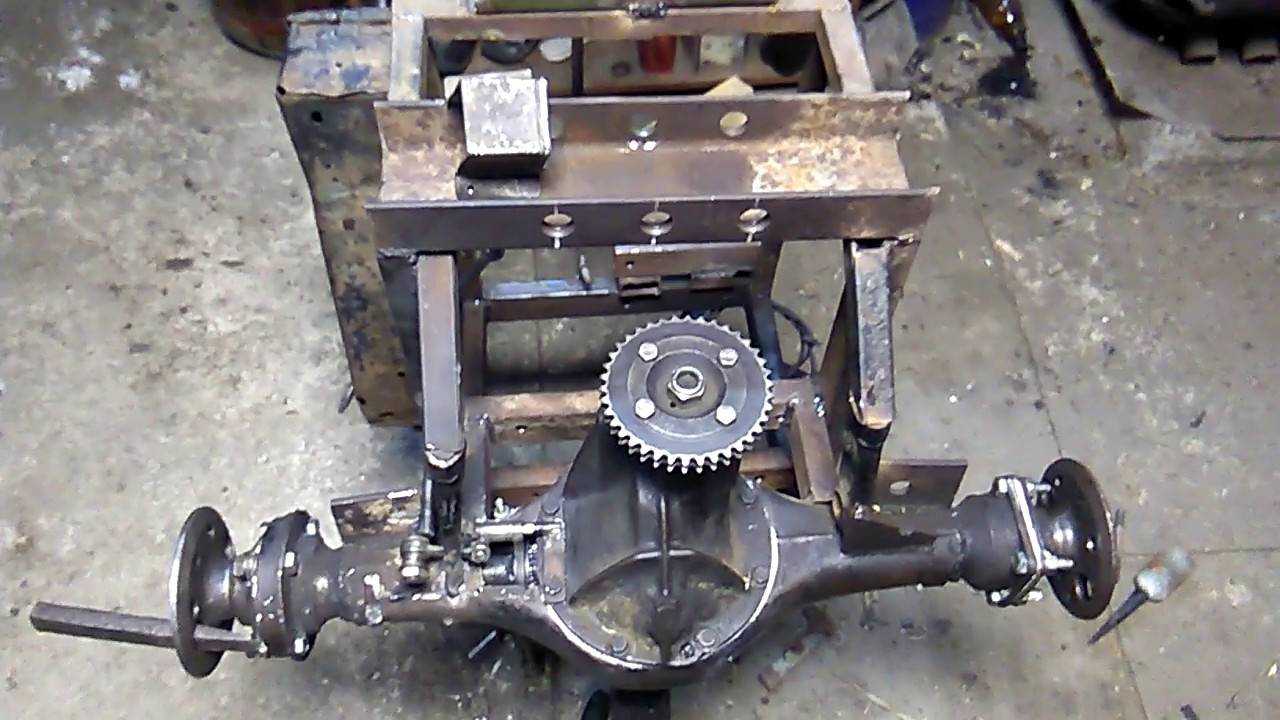

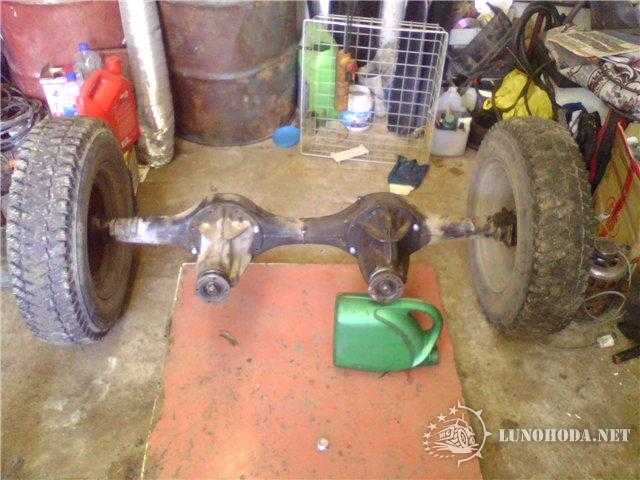

Использование заднего моста ВАЗ

Что уж точно можно сделать своими руками, так это многофункциональный прицеп из заднего моста Жигулей.

Для этого понадобится немного материалов:

стальные трубчатые заготовки 60х30 и 25х25 мм;
колеса и рессоры от заднего моста Жигулей;
листовые куски стали от 0.8 мм толщиной;
швеллеры, листы дюралюминия от 2 мм толщиной.

Кузов прицепа можно собрать различными способами. Один из самых распространенных вариантов — деревянный с металлическими уголками и винтовыми креплениями. Процесс работы следующий:

Деревянный каркас крепится на металлическую конструкцию заднего моста.
Металлические детали свариваются между собой.
Поперечные траверсы делаются из профиля 25х25 мм, трубчатые заготовки пригодятся для лонжеронов.
Из уголков 25х25 мм делаем металлическую обвязку для каркаса, привариваем к нижнему мосту.
Далее соединяются балки.
С помощью рессор соединяем между собой лонжероны. Для этого на оси балок аккуратно надевается край рессор. С центральной частью конструкции балка соединяется стремянками.
Последняя часть — треугольное дышло, которое сваривается из металлических труб. Дышло приваривается к металлическому каркасу.

Осталось соорудить переход от дышла прицепа к мотоблоку.

Чертежи и рекомендации, как можно собрать мотоблок

Мотоблок, собранный самостоятельно, имеет огромное преимущество перед покупными аналогами. Все размеры мотоблока и конструкцию можно адаптировать под себя и свои нужды

Если нужно совместить плуг и снегоочиститель, это вполне возможно, а если важно наличие гусениц и вместительного прицепа, такой вариант тоже вполне достижим. Размеры мотоблоков колеблются от небольших агрегатов весом менее 10 кг до настоящих мини-тракторов с огромным набором полезных функций и скоростью до 60 км/ч

Все чертежи можно без труда найти в интернете, и, приложив немного старания, они подгоняются под конкретные нужды. Здесь не понадобится инженерное образование, достаточно практического опыта работы с металлом и чтения чертежей.

Для того чтобы упростить задачу, можно воспользоваться помощью многочисленных видео по сборке самодельных мотоблоков своими руками в домашних условиях. В видео можно увидеть все детали процесса изготовления, которые невозможно указать в полной мере на сборочных схемах. Опыт народных умельцев за несколько десятков лет накопил целую энциклопедию отработанных решений. Воспользовавшись этим богатым опытом, можно избежать многих ошибок, а в конечном итоге привнести что-то свое в эту копилку.

В этом видео вы узнаете плюсы и минусы самодельного мотоблока:

Что такое мотоблок?

Мотоблок можно назвать современным технологическим заменителем конной силы. В то время как трактор, из-за его больших размеров, бывает невозможно загнать на участок, мотоблок обладает большей маневренностью. Ему под силу работа даже над небольшими грядками, участками земли возле заборов и между деревьями. Помимо этого, количество топлива, потребляемое им, очень небольшое.

Варианты насадок мотоблока для различных работ.

Учитывая то, что очень большое количество работ на приусадебном участке приходится выполнять вручную, наличие в арсенале мотоблока значительно сокращает время и экономит силы, затраченные на вскапывание, окучивание и другие сельскохозяйственные операции. Стоимость мотоблока заводского производства может составлять от 65-70 до 100 и больше тысяч рублей, тогда как при покупке отдельных деталей и используя самостоятельную сборку можно построить небольшой и недорогой культиватор, который обойдется вам в несколько раз меньше. Существует возможность приобрести недорогой мотоблок китайского производства, но его качество может быть весьма низким, прослужит такое устройство недолго, успев создать массу хлопот.

Что же делает мотоблок таким востребованным в хозяйстве? Он позволяет легко производить следующие операции:

Перевозка тяжестей. Для этого сзади устанавливается прицеп, такое оборудование позволяет перемещать небольшие грузы, до 200-300 кг.
Вскапывание и боронование грунта осуществляется при помощи плуга, плоскорезов и дисковых борон.
Посадка разных культур, как требующих точечной посадки (кукуруза, свекла, картофель), так и зерновых.
Внесение удобрений.
Полив.
Междурядная обработка, окучивание.
Уборка картофеля.

Благодаря возможности применения дополнительного оборудования мотоблок можно использовать для подметания двора, бурения неглубоких скважин и уборки снега. Разнообразное навесное оборудование может быть заводского производства либо самодельное.

Процесс изготовления

Как же сделать мотоблок своими руками? Не так уж и сложно. Во-первых, определите то, для каких нужд вы будете его использовать. От этого будет зависеть мощность двигателя и конструкция в целом.

После этого сделайте чертежи самодельного мотоблока. Внимательно отнеситесь ко всем деталям. Прорисуйте их четко и ясно. Это значительно сократит время, которое вы потратите на изготовление и сборку, а также уменьшит число возможных ошибок в разы.

Необходимые комплектующие

Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант — использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.

Для сборки самодельного мотоблока понадобятся:

чертежи;
сварочный аппарат;
набор инструментов;
стальные трубы;
колеса от автомобиля или листовой металл;
донор (мотоцикл или бензопила).

В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.

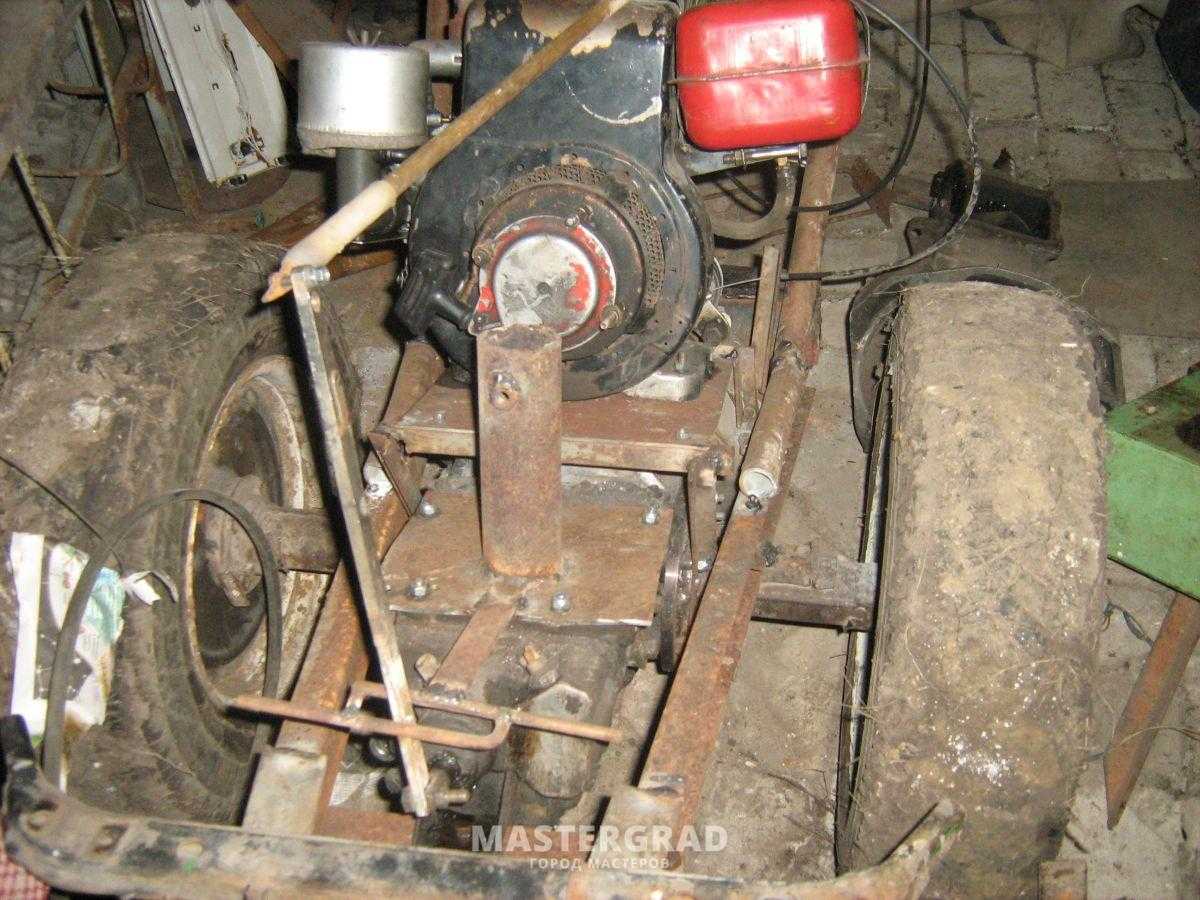

Изготовление рамы

Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.

Общие принципы и порядок действий при изготовлении несущей конструкции таковы:

Металлические трубы соединяют в виде двух лонжеронов с загнутыми вверх краями.
К этим краям приваривается мотоциклетный руль. С его помощью будет осуществляться управление мотоблоком.
К лонжеронам привариваются поперечные стальные усилители. Они будут служить опорой для трансмиссии и двигателя.
С заднего края конструкции приваривается металлическая пластина, на которой будет крепиться аккумулятор.

Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.

Создание силовой части

Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.

Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.

Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.

Навесное оборудование

Мотоблок — многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.

Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.

Для адаптера понадобится:

стальной лист;
сиденье;
пара колес;
труба;
сцепка;
инструменты и сварочный аппарат.

На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси — 35 см. Посадочное место может быть любой конструкции, но не должно превышать размеров 45×45 см.

Ротационный, или звёздочный

Сделать такое приспособление не является сложным заданием. Для изготовления конструкции нужно 5−7 звёздочек, которые будут выполнять функцию ножей, нанизать на ось. Эти ножи могут быть как прямые, так и загнутые в стороны. После возделывания почвы подобным инструментом рекомендуется пройтись между рядами и плоскорезом.

Работать таким инструментом достаточно тяжело, поэтому с ним может справиться только физически подготовленный человек. В подобной садовой конструкции можно установить вместо звёзд колёса того же диаметра. В этом случае получится хороший прополочный окучник.

Самодельные минитрактора — видео

Самодельные модели мини тракторов, фото и видео которых можно найти на страничках конструкторов обычной самодельной техники для аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной функциональностью. Создание одной из моделей сельскохозяйственной техники может быть довольно долгой и не простой, но облегчить процесс конструирования может помочь видео, подробно описывающее поэтапное строительство мини трактора. В результате можно создать технику, которая поможет значительно быстрее и эффективнее обрабатывать сельскохозяйственные территории.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

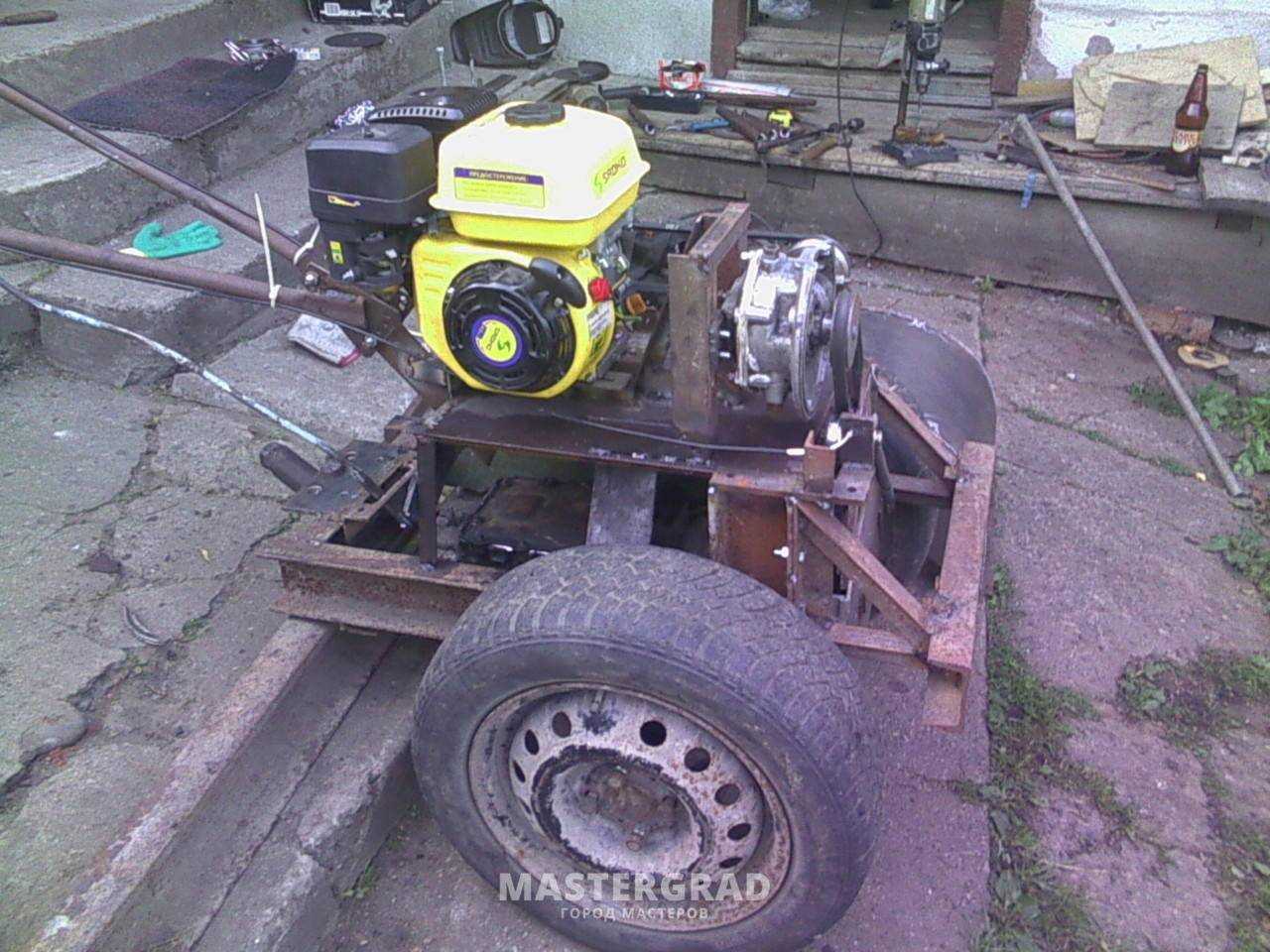

Сборка мотоблока с нуля

Если вы собираетесь сконструировать полностью весь мотоблок своими руками или даже целый минитрактор, перед началом работ стоит подумать о целесообразности реализации такого проекта. Современный рынок может предложить пользователю множество моделей мотоблоков отечественного и китайского производства, чьи характеристики позволяют проводить работы низкой и средней трудности. При этом цена такой техники вполне доступна для множества пользователей. Так что проект по созданию своего мотоблока должен иметь такие преимущества:

низкую стоимость;
возможность использования при сборке старых запчастей от техники, автомобилей или мотоциклов;
повышение характеристик в сравнении с заводским аналогом;
дополнительный функционал.

Проект стоит реализовать, если хотя бы 3 из перечисленных пунктов были соблюдены. В противном случае задумка не стоит затрат и проще купить готовый мотоблок, даже б/у с последующим обновлением деталей.

Теперь о конструкции. Нужно найти чертеж, по которому будет производиться сборка самоделки. В чертеже будут указаны основные детали, особенности их монтажа, а также способ изготовления креплений для запчастей. Без документации невозможно будет воплотить проект, поэтому первостепенная задача — найти самый подходящий чертеж. После этого можно начинать подбор материалов.

Области применения

В силу того, что самодельные минитрактора во многом идентичны магазинным вариантам, таким как Уралец, Кубота, Булат 120, Уралец 160, Янмар по самым различным критериям, их сфера использования также будет довольно схожей.

Область применения

Любая подобная техника изготавливается исключительно для использования ее в сельскохозяйственной сфере, где основным требованием является эргономичность и надежность агрегатов.

Что же касается самодельных минитракторов, то, пожалуй, самым основным видом работ, которые они выполняют, является различная обработка почвы для дальнейшего ее использования. Данная область довольно обширна и включает в себя целый ряд специфических работ:

культивирование почвы, а также удаление сорняков и прочей растительности с земли;
формирование грядок;
высадка картофеля при помощи специального навесного оборудования;
выкапывание клубней картофеля и т.д.

Как мы видим, с помощью самодельных минитракторов можно выполнять фактически полный спектр земельных работ, главной целью которых является выращивание и сбор урожая.

Для села это первостепенная задача, ведь это единственный способ прокормить себя в этих условиях, отсюда и та незаменимость такой техники, которую многие отмечают. Однако, земельные работы – это не единственное, на что способны самодельные агрегаты.

Если немного потрудиться, продумав применение дополнительного навесного оборудования, то можно существенно расширить сферу применения подобной техники:

кошение травы с целью заготовки сена;
транспортировка различных грузов, а также уборка строительного и сельскохозяйственного мусора с участка;
расчистка территории от снежных массивов и т.д.

Важно понимать, что дополнительное оборудование будет стоить определенных денег, но можно и его изготовить самостоятельно. Те же снегоуборщики и косилки для травы имеют вполне простую конструкцию, которую можно сделать из сподручных материалов и средств

В строительстве

Благо, в интернете присутствует достаточное количество схем и чертежей, облегчающих фермеру эту задачу.

Модернизация самодельной конструкции

Мотоблок Архипова пользуется огромной популярностью среди широкой аудитории дачников и огородников за счёт своей универсальности. Очень часто его применяют в качестве плуга или культиватора. Чтобы расширить функционал, достаточно заменить съёмные детали для плуга деталями со снятыми отвалами для культиватора. По мере своего перемещения по огороду прибор будет заглублять борозды в землю, укладывая туда клубни картофеля. Для запашки посадочного материала достаточно оборудовать агрегат отвалами и повторно пройтись между высаженными рядами.

Аналогичным путём происходит окучивание проросших растений. Сельскохозяйственный мотоблок характеризуется отличной продуктивностью и простотой в использовании даже для таких целей, как сбор урожая. Чтобы поменять ширину захвата, достаточно применить разные отвалы. К тому же агрегат способен собирать пропущенный картофель и оставшуюся ботву при наличии граблей или борон.

Универсальная конструкция незаменима не только для работ в сфере сельского хозяйства. Её также можно эксплуатировать для уборки снега в зимнюю пору. Такой верный помощник станет хорошим инструментом при очистке дорожек и приусадебной территории от листьев или мусора. Достаточно оборудовать его валиком с круглой щеточкой и дополнительной звёздочкой, что позволит расчищать тротуары.

Каждый уважающий себя дачник рано или поздно приходит к вопросу покупки или изготовления мотокультиватора. Подобный агрегат — действительно ценная находка для людей, занимающихся органическим земледелием. С его помощью можно обрабатывать и небольшие огороды, и крупные территории от 30 соток.

Несмотря на компактные размеры, такой миниатюрный «грузовик» не уступает по продуктивности работы некоторым тракторам. Мощный двигатель способен перерабатывать самую тяжелую почву, а простота в использовании позволяет эксплуатировать его даже при отсутствии конкретного опыта. К тому же изготовить такое приспособление гораздо проще, чем может показаться на первый взгляд

Достаточно обратить внимание на существующие инструкции и воспользоваться рекомендациями профессионалов

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Как сделать самодельный трактор из Жигулей?

Не менее важную роль, чем подготовка чертежей и комплектующих, играет правильный порядок действий во время сборки самодельного трактора из Жигулей. Допустив малейшую ошибку при монтаже, изготовителю потребуется переделывать половину конструкции – на это уйдет немало времени и сил.

Чтобы исключить это, нужно действовать в таком порядке:

Сначала нужно создать кинетическую схему. Она подскажет изготовителю лучший способ для передачи создаваемого мотором усилия на рабочие органы самоделки. Для этого в схеме потребуется указать тип передаточного механизма и последовательность его работы;
После этого нужно подготовить несущую конструкцию для самоделки с мотором от ВАЗ. Рама должна быть максимально надежной, чтобы выдерживать удары и сильную вибрацию мотора при его работе на повышенных оборотах. Как правило, для сборки конструкции используются швеллера и уголки из металла. Их поверхности нужно предварительно покрыть средством, которое защитит железо от ржавчины. Лучше всего нанести на детали рамы несколько слоев грунтовки, а после ее высыхания – покрасить конструкцию. После этого составляющие рамы потребуется сварить между собой, придерживаясь указаний чертежей;
Затем нужно переходить к изготовлению ходовой части для трактора из Жигулей. Для нее нужно собрать 2 моста, которые будут крепиться друг к другу при помощи шарниров. В итоге получится своеобразная переломка, которая сделает агрегат более маневренным и позволит ему свободно разворачиваться на сравнительно небольшом участке. Чтобы переломка не заклинивала при повороте под острым углом, ее нужно обильно смазать солидолом;
Далее мини-трактор потребуется оборудовать тормозной системой. Ее вместе с механизмом стояночного тормоза лучше всего взять в уже готовом виде от автомобиля Жигули;
После этого на готовые мосты необходимо установить колеса. Если самоделка должна оборудоваться крупными по своему диаметру колесами, то изготовитель должен заранее переделать мосты и тормозную систему. Колеса должны быть накачанными воздухом с давлением не ниже 2 атм на каждое;
Затем нужно обустроить место для монтажа двигателя. Чтобы снизить его вибрацию, между мотором и несущей конструкцией потребуется положить лист плотной резины. Ее нужно закрепить саморезами. Затем поверх мотора устанавливается защитный кожух, а также выхлопная система. Основная труба выхлопа должна быть направлена в сторону от оператора;
Далее оператор может переходить к установке сиденья. Лучше всего поставить под него старые автомобильные рессоры – они будут сглаживать неровности дороги. Трактор с жигулевским двигателем также должен быть оборудован органами рулевого управления;
На последнем этапе самоделку потребуется укомплектовать механизмом навески. Изготовить его достаточно сложно, поэтому можно взять уже готовый узел от старого трактора. Для стабильной работы навески ее нужно оборудовать цилиндрами и насосом, которые будут перекачивать готовую жидкость. В результате у изготовителя получится простая гидравлическая система. Дополнив ее ВОМ, работающим на скорости 540 об/мин, на самоделку можно будет устанавливать широкий спектр активных и пассивных навесных орудий. Еще один не лишний элемент – это крюк для установки прицепа. Более детально о сборке трактора из Жигулей можно узнать из видео.

Прежде чем начать активную эксплуатацию агрегата из Жигулей, его нужно протестировать. Некоторые взятые для его создания узлы могли простоять по несколько месяцев. Чтобы они снова заработали, их потребуется обкатать. Для этого нужно залить в трактор свежее топливо и масло, заправить систему охлаждения, а также залить свежую жидкость в гидравлику. После этого нужно проехаться на самоделке по ровной поверхности. Если во время движения трактор не издает посторонних шумов и быстро набирает скорость, значит он полностью готов к работе.

Заключение

Мотоблочные самоделки своими руками, чертежи которых можно найти в интернете, представляют собой оптимальный выход для тех, у кого нет возможности тратить лишние средства на приобретение дополнительного оборудования.

Учитывая, что экономия получается значительная, появляется очень много желающих изготовить подобные технические средства собственноручно.

как сделать плуг для мотоблока своими руками: чертежи с размерами а также про адаптер для мотоблока Нева.

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

Отвал-лопата

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

Дисковый окучник

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.
