Печь каменка из кирпича для бани с открытой и закрытой каменкой

Освещение в жилых помещениях

В санузлах всегда применяются осветительные приборы общего действия. В некоторых случаях возможно добавление ламп, обеспечивающих локальную подсветку, например зеркала.

В коридоре (прихожей) планировкой в большинстве случаев не предусмотрено естественного освещения — отсутствуют окна. Поэтому приходится ограничиваться искусственным светом. Для создания комфортной обстановки применяются лампы с широким углом рассеивания потока света.

Кухня — это рабочее место. В нем, помимо общего, применяется точечное освещение для удобства приготовления пищи — над мойкой и разделочными столами.

Гостиная во всех домах совмещает в себе множество функций: здесь отдыхают, встречают гостей, работают, занимаются спортом, едят и т. д. Поэтому важным аспектом становится применение всех возможных типов ламп для создания полноценного освещения в комнате.

Спальня — это место, где люди отдыхают от дневных дел. Для освещения спален используют мягкий и теплый свет. Часто светильники в спальне имеют встроенную функцию регулировки мощности.

Чертежи самодельных стальных печей для бани

Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.

Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.

Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.

Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими. В случае необходимости, понадобится узнать, почему дымит печка в бане, и как это исправить.

После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.

Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.

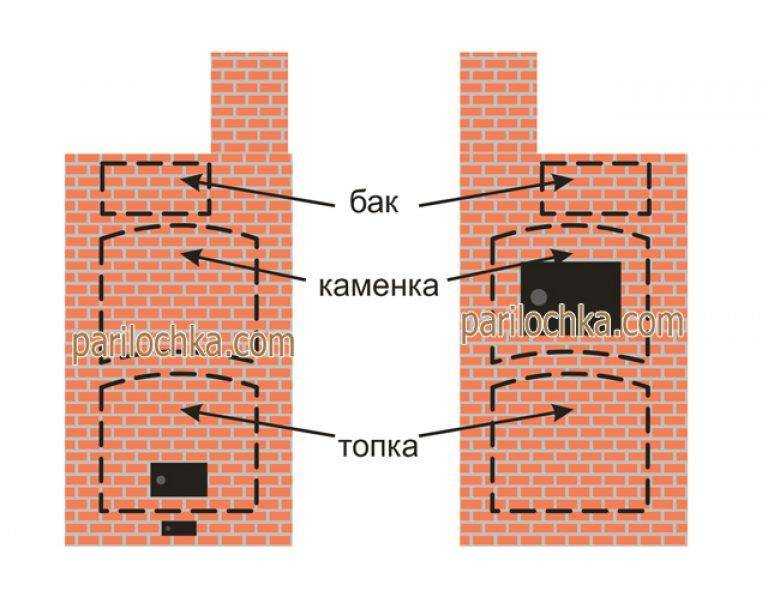

Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.

Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.

Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.

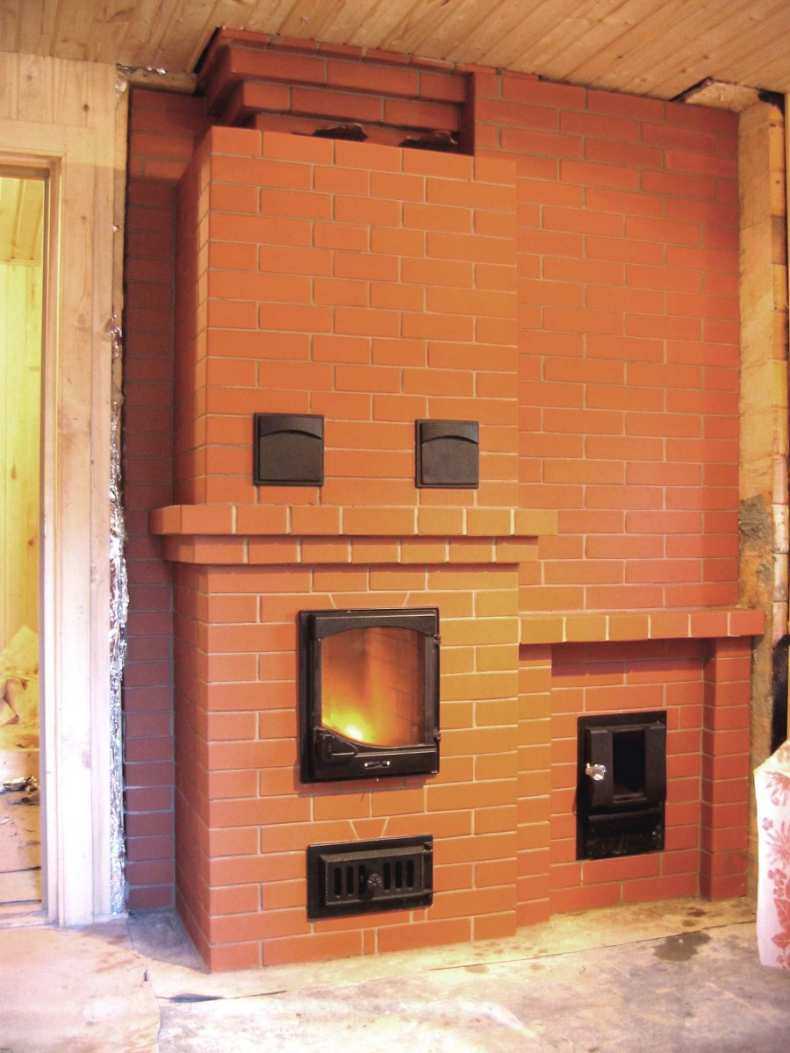

Баня с камином из кирпича

Выше уже упоминалось о том, что свобода при выборе размера и формы каминной дверки возможна только в случае, если печь кирпичная, где портал делается на вкус заказчика. Последний решает и то, куда будет выходить топка – в парную или в смежное помещение. Однако чаще всего каминную топку делают именно в том случае, если она находится в соседнем от парной помещении – комнате отдыха или (за ее отсутствием) в предбаннике.

Печь-камин для бани на дровах

Самостоятельно построить кирпичную печку – довольно сложная задача. Найти порядовку в интернете легко, а вот для того, чтобы печка подходила под конкретные условия – надо иметь опыт печника. Поэтому мы советуем начинать с чего-нибудь попроще и подешевле. Каминная дверца, кстати, тоже недешево стоит, да и весит немало. Чтобы поставить ее – нужна сноровка, однако во время эксплуатации вы не заметите большого веса за счет удобного поворотного механизма (это относится к фабричным моделям).

Печи для бани из кирпича с камином (источник фото: Яндекс)

Видео в тему

Посмотрите ролик, в котором показан один из возможных вариантов решения бани с камином, причем с классическим порталом, полкой и часами над ней. Однако размеры дверцы невелики и расположена она асимметрично – это слегка портит впечатление.

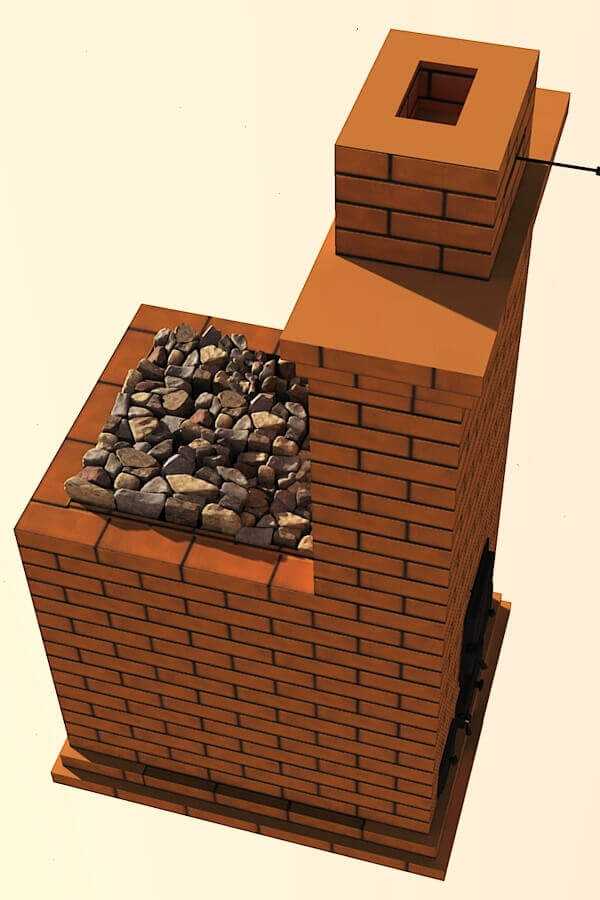

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м3, потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Как выбрать печь для бани на дровах

Рынок предлагает на просто большой, а огромный выбор. Имеются изделия из разных стран, отличаются они по объему отапливаемого помещения, материалу, внешнему виду.  Как тут не растеряться? Начинать нужно все с определения производительности печи: того количества тепла, которое она может выдать.

Определяем мощность

В первую очередь нужно определиться с мощностью, которая необходима для вашего случая. Учитывать нужно не только размеры парной, но и степень утепления.

Чтобы определить требуемую мощность нужно узнать объем парной. Для этого ее ширину (в метрах) умножаете на длину, к полученному результату добавляете количество квадратных метров неутепленных поверхностей (окна, двери, керамическая плитка или неутепленная кирпичная стена).

Если стены парной не имеют теплоизоляции, нужно объем парной умножать на коэффициент (указан в паспорте к изделию). Полученная цифра – требуемая мощность печи, но для дровяных печей нужно добавить еще 20-20% от полученного значения — чтобы она не работала на пределе возможностей даже в самые холодные дни.

Материал и его толщина

Делают металлические печи из черной и нержавеющей стали и чугуна. Самые дешевые — из обычной стали, немного дороже стоят сделанные из конструкционной. Печи из нержавейки и чугуна имеют уже вполне солидные ценники, но служат они дольше.

Самые долговечные — чугунные печи, но только в том случае, если на них не будет попадать вода.  В условиях парилки осуществить это очень проблематично. Попавшая же на раскаленную поверхность капля, вызовет сильнейшую температурную деформацию, из-за чего чугун лопнет. А в остальном чугун — отличный материал для печи.

Строение металлической печи: один из вариантов

Стальные печи из нержавеющей стали — достойный выбор, но только в том случае, если сварка проводилась в специальной камере в инертной среде. Тогда в районе шва легирующие материалы (которые придают стали нержавеющие свойства) не испарились, и служить она будет долго.

По толщине материалов топки все понятно: чем толще, тем дольше будет служить. Чтобы не сильно увеличивать стоимость и вес, производители делают печи из листов разной толщины. В наиболее нагруженных местах ставят толстые листы, там, где режимы более щадящие — тоньше. В сварных конструкциях, как писалось выше, правильно сделанный шов. Именно на швах и начинается обычно разрушение топок.

Размеры топки

Для дровяных печей важен такой момент, как размеры топочной камеры. Они определяют, сколько дров за один раз вы сможете заложить. Если топка меленькая, вам придется делать это часто.

Размеры топки влияют и на то, каких размеров вам нужно заготавливать дрова. Напилить чурбаки по 50-60 см — это одно время, а по 30 см совсем другое. И на колку тоже уйдет больше времени.

Дополнительные параметры

Чтобы правильно подобрать печь для бани, нужно учитывать следующие нюансы:

Учтите тип каменки: открытый или закрытый. Как говорили раньше, печи с открытой каменкой ставят в сауны, с закрытой — в бани. Некоторые модели имеют каменки, которые прикрываются крышками. Это дает возможность поддерживать температуру в парилке длительный промежуток времени. Подобное устройство дровяной печи помогает удерживать высокую влажность при невысокой температуре (отличие русской бани от финской сауны, где температуры высокие, а влажность низкая – порядка 5%) и быстро регулировать температуру.
Дровяные печи для бани могут иметь выносную топку для загрузки дров. Их можно топить из другого помещения или с улицы (предпочтительный вариант).
Некоторые модели имеют дверцы, снабженные огнеупорным стеклом. Это позволяет любоваться игрой пламени, что является проверенным средством  для успокоения нервов

Есть также широкоформатные дверцы, которые иногда называют каминными.
Для бань, где нет горячего водоснабжения, удобны печи, имеющие бак для воды.

Нужно обязательно обращать внимание на материал, из которого изготовлена печь. Почти все дровяные печи промышленного изготовления имеют многослойный корпус, что снижает вероятность получения ожогов

Есть модели, которые облицованы керамической огнеупорной плиткой или природным камнем. Такая отделка стоит дорого, но позволяет сохранять тепло более продолжительный промежуток времени. Поверхность печи в этом случае остается теплой даже при максимальном нагреве.
Обратите внимание на расположение патрубка дымохода и его диаметр. Чаще выход дымовых газов делают посередине, так как он более универсальный. При смещении относительно центра в одну и другую сторону печи не всегда можно поставить так, как хочется. А диаметр нужен будет при закупке труб для дымохода (они могут быть разными).

Пошаговое выполнение кирпичной кладки печи

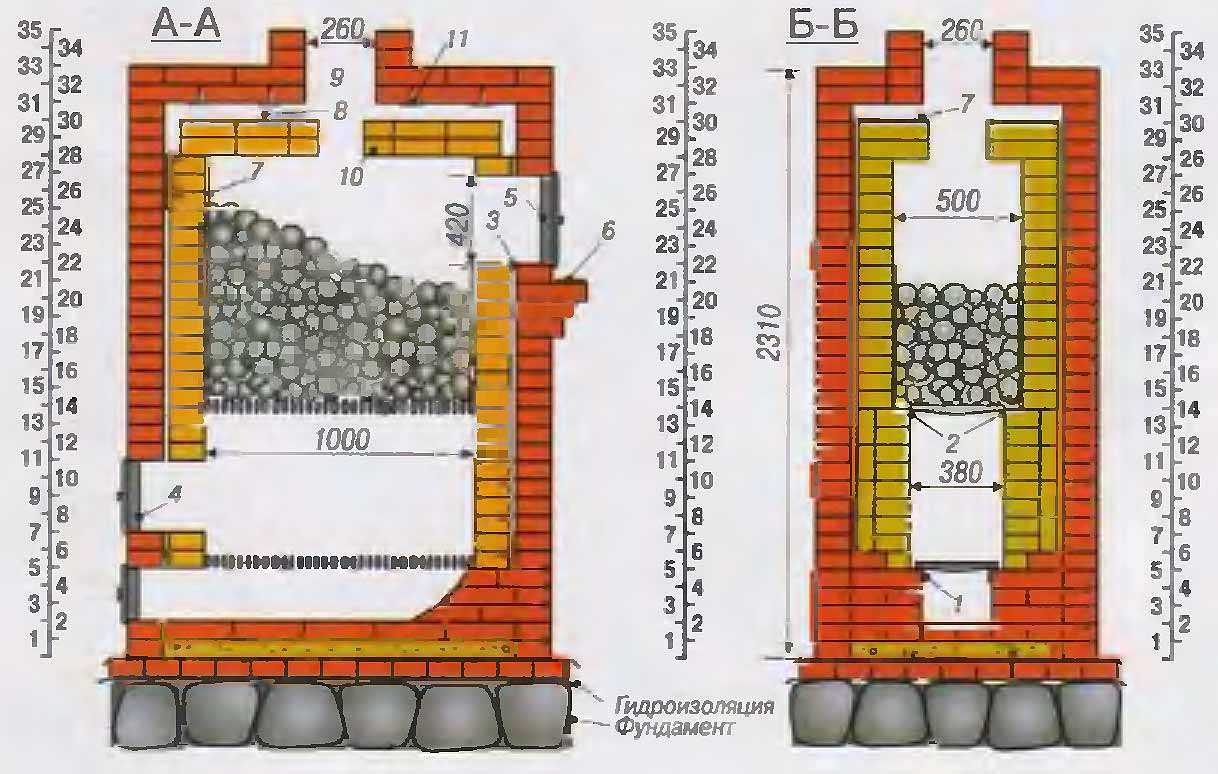

Порядок возведения кирпичных стен для бани определяется строительной схемой – порядовкой. Предложенная пошаговая инструкция рассматривает поочередную кирпичную выкладку.

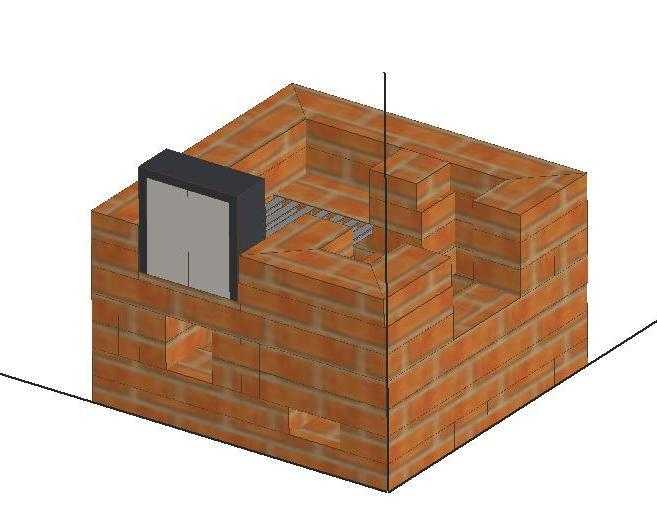

Кладка кирпича с 1-го по 7-й ряд

У начинающих мастеров возникает вполне логичный вопрос: как сложить печь от фундамента (первые 7 рядов)?

1. Первый ряд выкладывается сразу на гидроизоляционный слой фундамента. Кирпичи предварительно смачиваются водой. Угловые элементы выполняются под прямым углом, который проверяется уголком. Края требуют тщательного замера, что позволит предотвратить появление нежелательных зазоров в печной конструкции. В этом случае толщина готовых швов между кирпичами не должна превышать 6 мм. Чтобы лучше сложить кирпичи, нужно выполнить правильный замес раствора.
2. Второй ряд из кирпичей выкладывается аналогичным способом, при этом каждый последующий элемент должен располагаться на стыках кирпичей из нижнего ряда. По этой же схеме следует выкладывать кирпичи для третьего ряда. Здесь должна быть установлена поддувальная дверца. Она фиксируется тонкой проволокой и стальными полосами.
3. Прежде чем приступить к укладке следующего ряда, рекомендуется проверить ровность возводимых стен по вертикали и горизонтали, а также точность углов. В этом ряду устанавливаются колодцы для золы и решетки для воздухопроводных каналов. Для этого выполняются небольшие отверстия в элементах по 1 см с зазорами для монтажа колосника. Под установленной решеткой заднюю стенку выполняют слегка округлой.
4. В шестом ряду фиксируется установленная поддувальная дверка, а в седьмом ряду – завершается монтаж колосника и дверки для топки. Чтобы обеспечить безопасное отопление парной, печная дверка должна быть изготовлена из чугуна. На данный момент это самый прочный и жаростойкий материал.

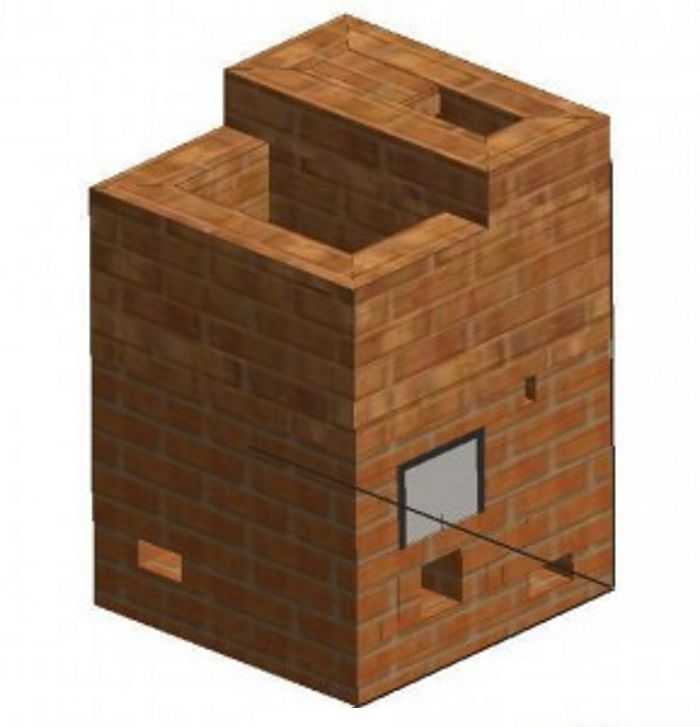

Кладка кирпича с 8-го по 23-й ряд

1. Как сложить печь с 8-го ряда и до установки дымоходной трубы? При формировании восьмого ряда выполняется установка перегородки, которая служит основанием для обустройства дымоходной трубы. По аналогичному принципу кирпичная кладка выполняется до 14-го ряда включительно, на котором будут установлены швеллеры из металла. При этом в лицевой стенке печи необходимо обустроить небольшой проем для вертикальной установки водяного бака таким образом, чтобы он полностью соприкасался со швеллерами.
2. Для выкладки пятнадцатого ряда используются ½ кирпичей, которые между собой размещаются под небольшим углом. Это послужит основой для разделительной перегородки. До 18-го ряда выкладка кирпичей выполняется по аналогии с первыми рядами конструкции.
3. При кладке девятнадцатого ряда выполняется установка дверцы для вывода пара. Далее устанавливаются металлические полоски, с дальнейшей кладкой оставшихся рядов. Это необходимо для надежной фиксации дверной рамки для вывода пара и установки бака для горячего водоснабжения, который обкладывается кирпичным боем.
4. С 23-го ряда выполняется монтаж дымоотводной трубы, определяющей конечную высоту конструкции.

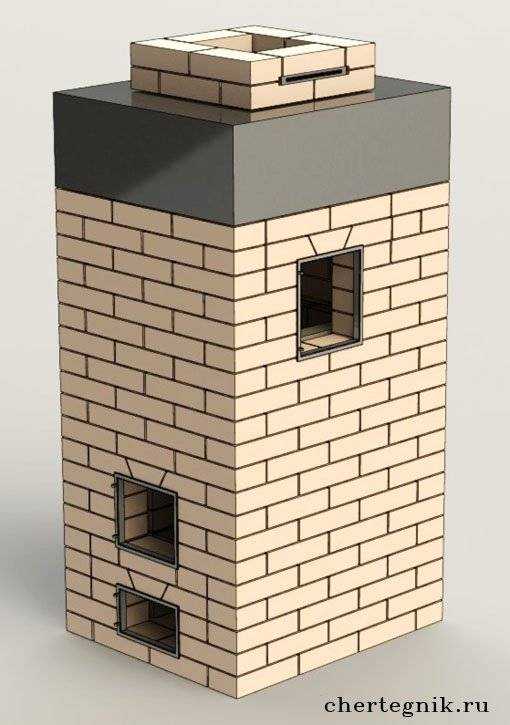

Строительство печи для бани (пошаговая инструкция)

Неважно какой тип конструкции для печи будет выбран, порядок ее монтажа всегда одинаковый: фундамент, кладка самой печи и, затем, монтаж дымохода

Заливка фундамента для печи

При заливке фундамента бани, как правило, заливают и фундамент будущей печи. Но возможен и вариант, когда возведения печи запланировано уже после постройки здания. В это случае, требуется провести подготовку участка помещения, где будет располагаться будущая топка.

Порядок заливки основания:

1. Сначала определяют место, где будет располагаться печь. При этом, учитывают, что фундамент не может соприкасаться с основанием бани и монтируется на некотором расстоянии. Размер площадки под него должен соответствовать контурам основания, которые указаны на схеме проекта. Яма (котлован) под фундамент следует рыть глубиной порядка 60 сантиметров. Чтобы основание было устойчиво к проседанию грунта, нижнюю часть площадки расширяют на 10-15 сантиметров. После чего, расширенная зона засыпается песком и подвергается трамбовке.
2. Следующий этап постройки — засыпание щебня. Слой следует засыпать, на глубину 10 см и утрамбовывать. Дальше изготавливается опалубка из досок, и монтируется армирующая сетка из металлических стержней или арматуры. Сетчатые ячейки формируются размером около 15х15 сантиметров. Их получают путем крепежа стержней фиксаторами, или путем связывания тонкой, вязальной проволокой. Армирующая сетка крепится таким образом, чтобы между ней, стенками и дном котлована оставался зазор примерно 5 сантиметров. После того как армирующая сетка готова, бетонным раствором, включающим щебень, песчаная смесь, воду и цемент (марка М400), заполняется котлован. Заполняют котлован раствором так, чтобы его поверхность располагалась ниже уровня основной площадки здания на 150 мм. После заливки, бетон набирает окончательную прочность через неделю.
3. После высыхания бетона, снимается опалубка и гравием засыпаются образовавшиеся пустоты. Завершает работу создание гидроизоляции: из рубероида и битума. В зазор между основанием фундамента и поверхностью грунта, укладывается стартовый кирпичный ряд.

Заливка фундамента не вызовет трудностей даже у тех, у кого нет навыков строительного дела. Следующий этап – укладка кирпича.

Кладка печи

Мастера – каменщики выкладывают печи по заданному проекту без особых трудностей, но при пожелании заказчика могут его модернизировать (улучшить) до любой конфигурации.

На них четко обозначен каждый отдельный ряд строящейся печи, с точным указанием количества кирпичей и места укладки для каждого из них. Главное, четко следовать инструкции и указаниям.

Монтаж дымохода

Строительство дымохода, начинается после того, как последний ряд кирпича будет уложен. Зачастую его начало приходится на 12-18 ряд, где формируется перекрытие боковых печных дверок.

В этом случае, на 20 ряду формируется два канала, размером в один кирпич. В последствии эти каналы соединяются в один.

• По завершении укладки, приходит очередь дверцы, которую обматывают асбестовым шнуром в два, а иногда и три слоя, а после – закрепляют оцинкованной проволокой.
• Примерно на 9 ряду кладется термоплита из толстого металла, если таковая предусмотрена проектом.
• Установка дымохода – завершающая стадия строительства печи.

Замес соединительного кладочного раствора

Для замеса раствора используются глина и песок в соотношении 1 : 2 (на одну глинистую часть 2 песочные части). Глина предварительно вымачивается в небольшом количестве воды.

Для этого материал выкладывается в тару, заливается водой и тщательно перемешивается. Для упрощения процесса замеса можно воспользоваться дрелью с насадкой. Глина вымешивается до тех пор, пока не станет достаточно пластичной.

Только после этого в нее вводится слегка влажный песок по частям и размешивается. Хорошо приготовленный печной раствор должен получиться тягучим.

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

• Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
• Если толщина налипшего слоя превышает 3 мм, добавляется песок;
• Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

Печная кладка кирпича до трубы выполняется исключительно на глиняном растворе, без цемента. Чтобы его приготовить, нужно взять одинаковое количество просеянного песка и очищенной от примесей глины (то есть, пропорция – 1: 1), перемешать и добавить воду. Хорошая консистенция – это когда раствор легко съезжает с лопаты, но при этом в нем нет лишней воды.

Глину также можно взять из ближайшего оврага и подготовить своими руками. Ее потребуется замочить в корыте на 2—3 дня, а затем тщательно перемешать и вручную продавить смесь сквозь сито, отделяя камни и прочие инородные фракции. Количество воды для замачивания принимается в соотношении 1 : 1 к глине.

Цемент плохо переносит воздействие высоких температур, поэтому для печи не используется. Кладка производится с помощью раствора глины, добытой на достаточной глубине без примесей земли и других посторонних включений, и песка.

Перед началом работ глина должна постоять в воде в течение нескольких суток и размякнуть. Перед соединением с песком она тщательно размешивается с водой до консистенции жирной густой сметаны. Оставшиеся комки можно разбить с помощью строительного миксера или дрели со специальной насадкой.

Но жирность глины бывает разной, и чем она жирней, тем больше песка должно находиться в растворе. Именно поэтому опытные печники проверяют вязкость с помощью встряхивания его с палки или мастерка.

Нормальная толщина слоя, оставшегося после встряхивания 2 мм. Если она меньше, добавляется глина. Если же раствор по консистенции напоминает пластилин, и после встряхивания остается раствор более 3 мм, в смесь следует добавить еще песка.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Виды банных печей с камином

Существует два способа отопления агрегата:

• из предбанника;
• из парного отделения.

Лучшим считают монтаж печи, когда каменка обращена к парной, а с обратной стороны конструкции выдвинута топка. Считается, что дрова удобнее закладывать в выносное устройство для сжигания топлива. Такой способ позволяет установить агрегат одновременно в парной и предбаннике.

Определенные модели металлических печей комплектуются баком для воды, который обычно изготавливается из нержавеющей стали и вмещает минимум 50 л жидкости. Возможны следующие способы монтажа:

• выносной;
• встроенный;
• навесной.
