Как сделать опалубку для фундамента своими руками: инструктаж по обустройству + советы специалистов

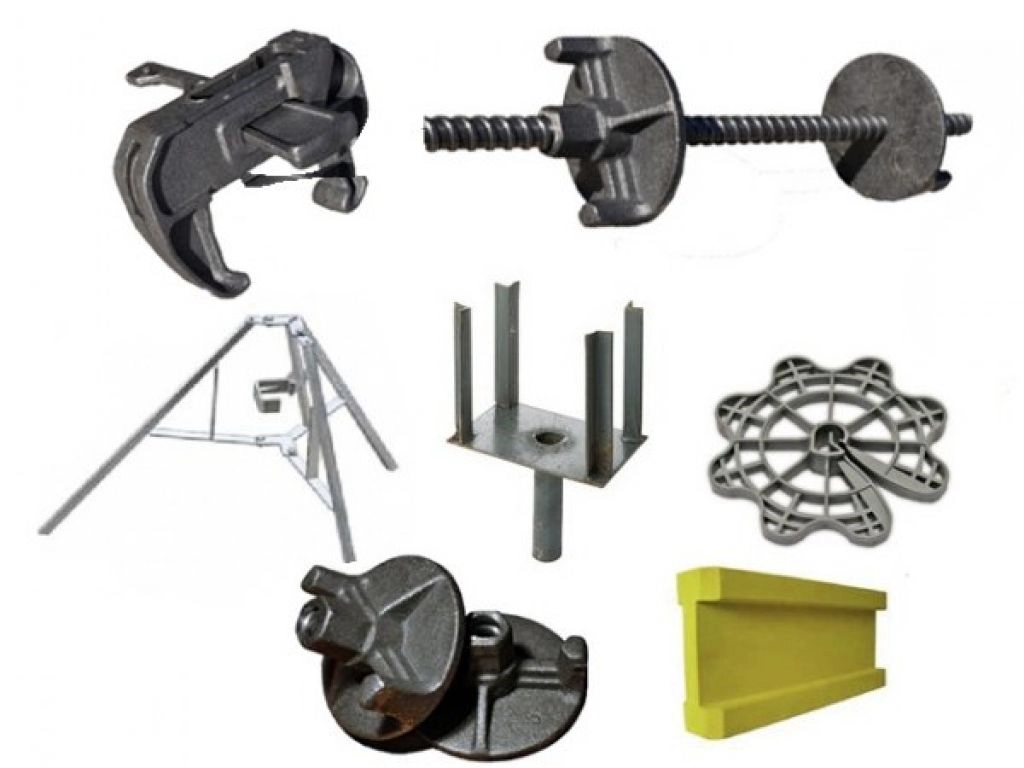

Различные компоненты опалубки

Для защиты крепежей от воды и бетона во время заливки используют трубку ПВХ. Её можно надеть на стяжной болт, чтобы его легко можно было удалить после завершения работ. Саму трубку закрывают фиксатором типа «конус». На арматуру чаще надевают фиксаторы из пластика — «звёздочка».

На стройке требуется обеспечить безопасность персонала. В процессе заливки перекрытий устанавливают кронштейны. Они отгораживают края конструкций. Дополнительно стоит установить кронштейны подмостей совместно с перилами, длина которых 1,5-2,4 метра. Монтируют защитно-улавливающие сетки аналогичной длины, чтобы предотвратить падение с высоты как людей, так и инструмента и материалов.

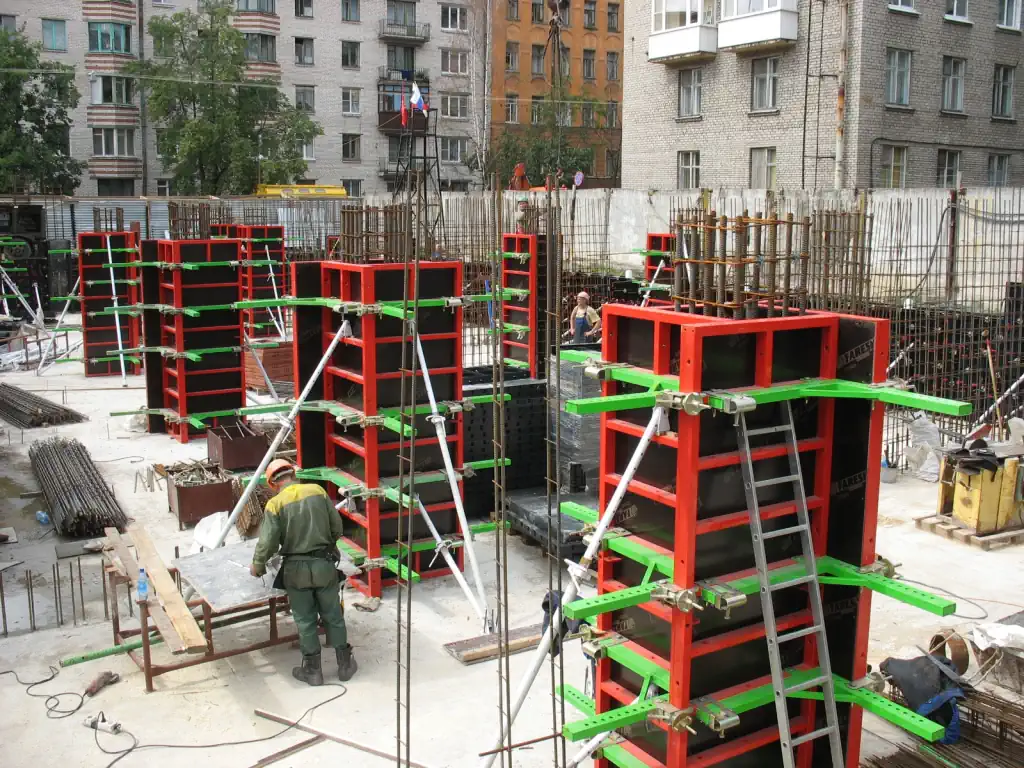

Опалубка колонн

Опалубка требуется для самых разных конструкций из бетона, включая колонны. Её установка является один из важнейших этапов предварительных работ.


Комплектация опалубки

Для возведения опорных конструкций опалубка должна быть собрана из качественных материалов. Стандартная комплектация опалубки для колонн включает щиты, замки, стяжные комплекты, подкосы.

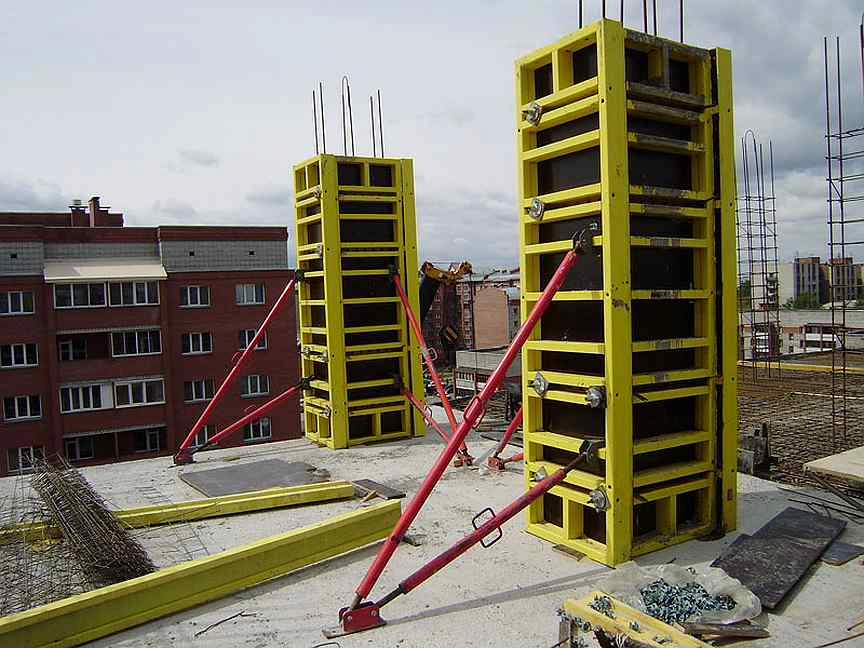

Подкос двухуровневый

Двухуровневые подкосы — это дополнительные элементы опалубки, предназначенные для поддержки щитов в проектном положении. Они крепятся в двух точках.


Балочно-ригельная система

Балочно-ригельная система

Опалубка балочно-ригельная — это универсальный комплекс, который применяют в строительстве структур любой сложности. Конструкция обычно представляет собой деревянные балки, скрепленные металлическими ригелями.

Пошаговая сборка разных видов опалубки

Монолитным бывает не только фундамент, но и стены, перекрытия. Их монтаж между собой немного отличается. Поэтому надо знать все нюансы, которые возникают во время работы.

Собираем опалубку для фундамента

Когда конструирование опалубки происходит при возведении ленточного фундамента, то применяют щиты из фанеры и досок. Срок службы строения будет зависеть от правильно сконструированной опалубки. Строительство фундамента лучше начинать в мае, когда заморозки проходят, или летом.

Как проводить классическое конструирование изделия из досок:

  • После выравнивания углубления под фундамент, надо углы наметить, к которым будут прикручиваться остальные элементы;
  • Деревянные щиты собирают после замера длины между угловыми брусками;
  • Щиты скрепляют брусочками, расположенными на внешней стороне формы;
  • Элементы, которые будут находиться напротив друг друга делают одинаковыми по размеру;
  • Дальше проверяют щиты на герметизацию, сторона изнутри должна быть гладкой.

Собранные щиты необходимо накрепко соединять между собой. Снаружи ставят укосы на расстоянии друг от друга от 0,5 до 1 метра, чтобы сделать устойчивее конструкцию. Изнутри на щитах делают стяжки. Они могут быть съемными или несъемными.

Только после всех проведенных действий по подготовке, можно заливать раствор бетона.

Собираем опалубку для стен

Такой вид опалубочной конструкции сложнее сделать. Она бывает двух типов:

  1. Мелкощитовая конструкция, которая собирается из фанеры небольших размеров. Такая опалубка используется для строительства построек внутри двора, домиков на даче или перегородок внутри здания.
  2. Крупнощитовая форма используется при возведении многоэтажных зданий. Для ее сборки применяются большие листы фанеры или листов из металла.

Чтобы стеновая опалубка получилась ровной, делают каркас из алюминия или металла, можно выбрать бруски. Собирается конструкция также в два ряда. Каркас строится на фундаменте, с находящимися внутри арматуринами. Внутренние щиты плотно состыковываются между собой.

Сейчас щиты промазывать не надо, так как их выпускают с пазами, чтобы вставлять выступы в выемки. Опалубка возводится быстро в виде конструктора, для нее не понадобятся дополнительные укрепляющие опоры. Главное, чтобы получить ровную конструкцию, необходимо точно придерживаться составленному плану.

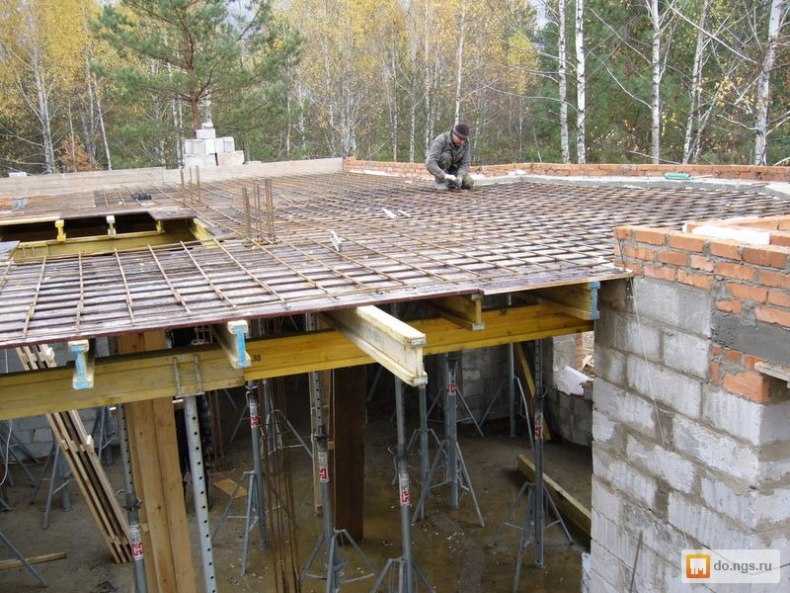

Собираем опалубку для межэтажного перекрытия

Каркас сооружают по такому же принципу, что и стеновой. Но имеются некоторые нюансы в работе:

  • По всей площади монтируемого участка устанавливают выдвигающиеся металлические треноги, которые специально предназначены для возведения монолитных перекрытий;
  • На эти стойки накладывают балки из дерева, их скрепляют с готовыми стенами;
  • На балки в виде решетки выкладывают поперечные бруски;
  • Металлические или фанерные листы раскладывают по получившейся решетке, так получают дно опалубки;
  • Дальше устанавливают боковые опалубочные щиты, их выравнивают по параллели и высоте;
  • Сначала опалубку заливают наполовину, а потом в схватившийся раствор вставляют арматурные прутья;
  • После этого полностью заливают раствором перекрытия.

Опалубочная конструкция должна быть такой ширины, чтобы несущие стены опирались на него. Для перекрытия используют плиты из железобетона. Главное, чтобы верхняя часть фундамента была горизонтальной, так прилегание будет качественным.

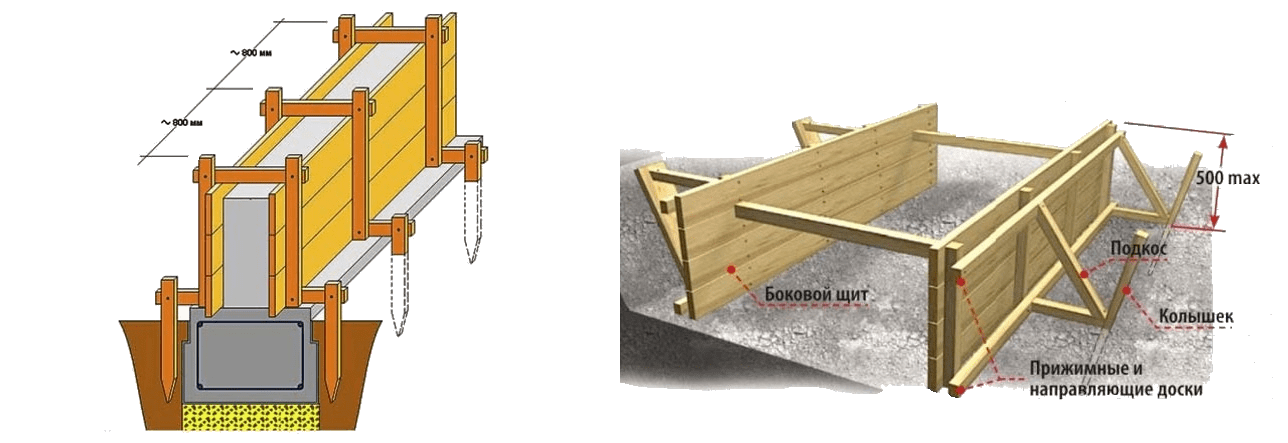

Конструкция из деревянных щитов и их соединение

Конструкции для ленточного фундамента удобно собирать из щитов, заготовленных заранее. Щиты сколачиваются из обрезных досок и перпендикулярных брусков при помощи гвоздей или соединяются саморезами. При сборке щитов в единую систему, на месте стыка, внахлест устанавливается отрезок тесины, который крепится саморезами к обоим щитам. Такое крепление позволяет перекрыть течь бетона в месте соединения и придать конструкции дополнительную жесткость. Между щитами ставят распорки, которые изготавливаются из деревянных брусков.

Высота щита для ленточного фундамента может быть немного выше планируемой высоты заливки бетона. В таком случае непосредственно перед заливкой размечают уровень, до которого необходимо наполнить опалубку, чтобы получить желаемую высоту бетона. Второй вариант – высота щита равна планируемой высоте фундамента. В такой ситуации верхний край щитов должен выставляться по уровню.

При заливке монолитных стен высота щитов значения не имеет, так как она выполняется поэтапно, и щиты постепенно переставляются. Длина щитов, которые устанавливаются с наружной части фундамента, не принципиальна

Важно, чтобы длина внутренней опалубки равнялась длине планируемого фундамента изнутри. В противном случае щиты нельзя будет установить, либо по углам они зальются внутрь фундамента, что сделает невозможным их демонтаж без повреждения и разрушения основания в углах

Выставление конструкции своими руками

Строительные работы по выставлению опалубки проводятся в несколько этапов. Главным условием хорошей конструкции является создание идеально ровной поверхности. Если при создании опалубки будут допущены погрешности, то фундамент будет построен на неровной площадке, что приведет к перекосу стен здания и разрушению сооружения.

Подготовительные работы

Перед монтажом конструкции необходимо провести подготовительные работы:

  • рытье траншеи под будущий фундамент;
  • уборка строительного мусора;
  • выравнивание поверхности траншеи.

Чтобы тщательно выровнять площадку, используется строительный уровень или специальный лазерный прибор. Определять уровень по горизонту легче, чем по уровню, но оборудование требует дополнительных затрат на покупку.

Изготовление щитов

Для изготовления щитов используются доски длиной около 3 метров. Они скрепляются между собой поперечными обрезками брусков. Часть щитов, которая будет соприкасаться с бетонным раствором, должна быть идеально ровной и гладкой. От поверхности досок зависит внешний вид фундамента с внешней стороны и его надежность.

При соединении досок используются гвозди и саморезы. Их шляпки находятся на наружной стороне материала. Учитывайте, что крепежи не должны выпирать на поверхности. Готовые щиты прибиваются по периметру траншеи.

Завершающие работы

На завершающем этапе проводятся следующие работы:

  1. Изготовление подкосов. Щиты требую дополнительных опор. Для этого делаются подкосы. Они прибиваются к конструкции на местах, где доски скрепляются в щит.
  2. Сооружение хомутов. Для повышения жесткости конструкции изготавливаются хомуты. Они устанавливаются между подкосами.
  3. Выставление щитов. Согласно составленному проекту фундамента, проводится выставление щитов строго вертикально и горизонтально. Контролировать процесс можно по строительному уровню и отвесу.
  4. Проверка. Перед заливкой бетона проверить опалубку на отсутствие щелей, которые могут пропустить раствор. При обнаружении щелей заделать их гидроизолирующим составом.

Из чего можно делать?

Строителю проще использовать готовую разборную опалубку, но гораздо дешевле сделать ее самому из подручных материалов. Стойки могут быть изготовлены из таких материалов:

  1. Дерево. Самый доступный вариант для самостоятельного строительства. Деревянные щиты имеют такие преимущества, как эстетичность и надежность. Они хорошо обрабатываются и крепятся с применением обычных инструментов.
  2. Металл. Листы из твердосплавного металла характеризуются прочностью, помогают добиться равной бетонной поверхности и дополнительно упрочняют фундамент.
  3. Пластик. Щиты из полипропилена используются в качестве разборных элементов опалубки. Этот материал отличается небольшим весом и простотой в работе.
  4. Подручные материалы. Можно использовать шифер или профлисты, которые остались с предыдущих строек. Но рабочему будет сложно добиться точной геометрии и остается риск протечки раствора сквозь щели.

Для несъемной можно использовать:

  • металл;
  • железобетонные блоки;
  • фанеру;
  • арболит;
  • ЦСП;
  • профлист;
  • пенополистирол;
  • стекломагнезит.

Какую доску нужно использовать?

Эксперты рекомендуют для работ без привлечения строительной бригады использовать дешевые доски в качестве основного материала для опалубки. Это доступный стройматериал, с которым не сложно работать, не имея под рукой специального оборудования.

Однако строителю нужно учитывать требования, которые предъявляются к деревянным щитам:

  • вид дерева выбирается с учетом влажности, которая должна быть не менее 22% (например, хвойные породы);
  • рекомендованные размеры досок: ширина – 15 см, толщина – от 4 до 5 см;
  • допустимый размер щелей – до 2 мм (допускается перед заливкой увлажнить доски для набухания и уменьшения щелей);
  • на полотне дерева должны отсутствовать какие-либо дефекты (сучки, разломы);
  • как минимум одна сторона доски должна быть ровной и иметь четко обрезанные кромки.

Соответствие характеристик исходного материала приведенным рекомендациям гарантирует, что доски смогут выдержать не менее 15 циклов заливки при соблюдении технологии. Разборные элементы опалубки из ДСП, ДВП и фанеры могут быть использованы до 30 раз.

Что нужно знать при выборе материала для опалубки

Формирующие конструкции, используемые для заливки фундамента, можно собирать из разных материалов. На выбор типа опалубки оказывают влияние такие критерии: разновидность фундамента, его ширина, протяженность и т. п. Для сборки формы чаще всего используются следующие материалы:

  • дерево;
  • пенополистирол;
  • металл;
  • железобетон.

Дерево. Как уже говорилось выше, формы для фундамента из данного материала встречаются чаще всего. Щиты для опалубки в этом случае могут отличаться по своей конструкции. Наиболее распространено использование листовой фанеры, которая фиксируется на распорки, изготовленные из деревянной доски.

Преимуществом деревянной конструкции является ее доступность. А также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются сравнительно легко. Все, что для этого нужно, – знать технологию работ и придерживаться ее. Для установки такой конструкции не употребляются сложные специализированные инструменты.

Опалубка из пенополистирола стала очень популярной благодаря своей практичности и функциональности

Основным недостатком опалубки для бетона, изготавливаемой из древесины, является необходимость использования дополнительных элементов. Это нужно для того, чтобы усилить конструкцию. Чаще всего такая потребность обусловлена габаритными отличиями отдельных деталей формы. Организация данной опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него изготавливаются составляющие элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищая фундамент здания от низкой температуры, ветра и воды. Такая конструкция легко монтируется, однако ее стоимость не слишком доступная. Проблемы могут возникнуть и при подборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом о том, из чего сделать опалубку, нередко выбирают и другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как окончательная стоимость работ слишком высокая. А также стоит отметить трудоемкость организации такой опалубки.

Железобетонная конструкция собирается из отдельных плит. Основным преимуществом такой опалубки является то, что ее монтаж позволяет уменьшить толщину самого фундамента.

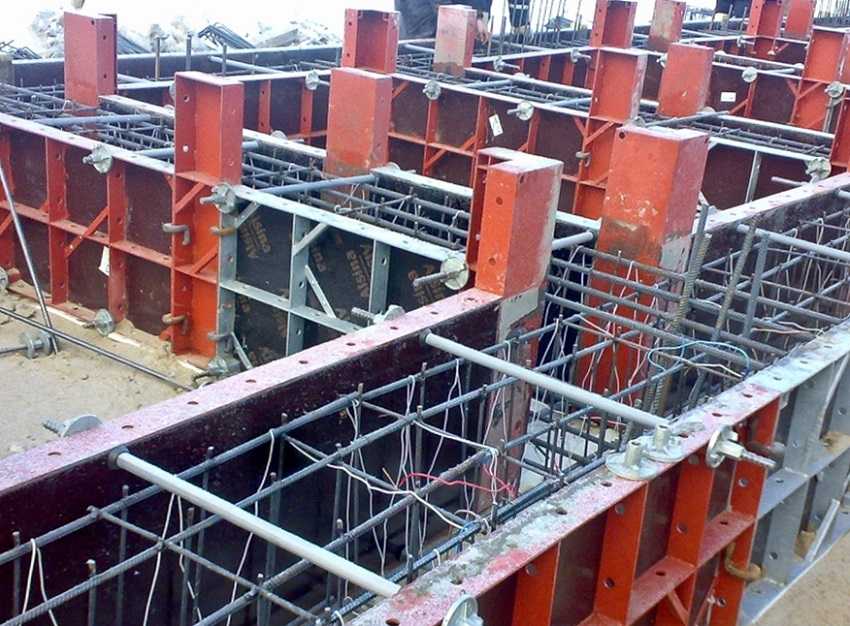

Металл. Металлическая форма является отличным вариантом в том случае, когда необходимо построить ленточный фундамент. Она также используется для монолитных конструкций. Неоспоримым достоинством этого способа является то, что при желании арматуру, укрепляющую бетон, можно приварить непосредственно к металлическим щитам опалубки. Такая конструкция отличается высокой прочностью и надежностью.

Металлические конструкции для опалубки имеют один недостаток — высокая стоимость

Еще одним преимуществом металла считается его универсальность. Такие листы можно гнуть, меняя их форму по необходимости. Недостатком такого варианта является высокая стоимость конструкции.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

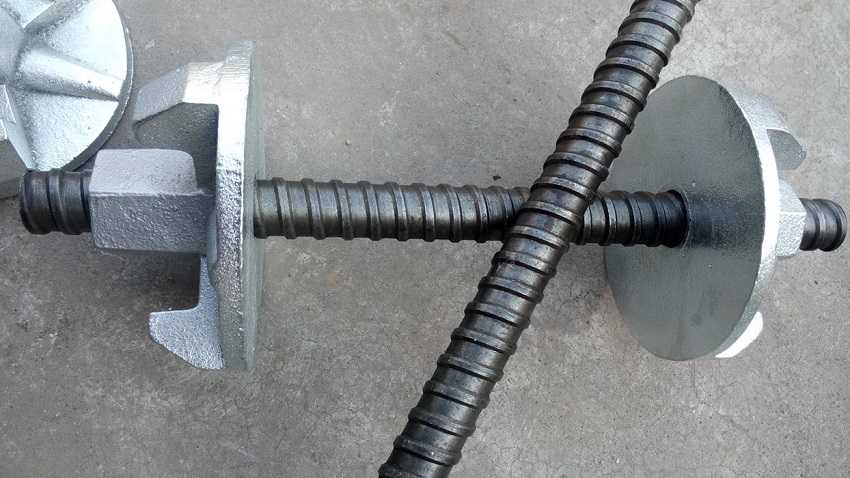

Для стягивания стенок опалубки используют специальные шпильки

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

Рекомендуется учесть, что в этом случае не обойтись без дополнительных крепежных элементов. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо выставить специальные расклинки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента для жилых зданий.

Технология строительства по шагам

Рассмотрим стандартную инструкцию по постройке опалубки своими руками поэтапно (больше рекомендаций вы найдете в руководстве по возведению опалубки своими силами):

1. Составление схемы фундамента, выбор и расчет материала.

2. Сбивание щитов. Доски распиливаются на куски одинакового размера, крепятся к брусу гвоздями или саморезами, шляпками внутрь

Отклонения по уровню неизбежны (их нет разве что при использовании фанеры), но важно, чтобы они не превышали 2-3 см. Зазоры и щели недопустимы: крупные забиваются тонкими рейками, мелкие – паклей

Этот этап легко провести самому, помощь еще одного человека требуется только при ограниченных строках.

3. Опускание и скрепление щитов опалубки между собой. Способ фиксации зависит от разновидности: съемные скручиваются снаружи, несъемные (из пенополистирола, фибролита или иных ЦСП) – как будет удобнее. Особого внимания требуют углы.

4. Установка распорок (деревянных брусков или кусков пластиковых труб у многоразовых опалубок между щитами с длиной, равной ширине ленточного фундамента) и закрепление конструкции снаружи подпиленными под углом в 45 ° опорами, второй конец которых заглубляется в землю.

5. Проверка прочности и отклонений от разметки. Окончательная фиксация, подсыпка песком нижнего участка. Обозначение леской границы верхнего края основания.

6. Настил внутри гидроизоляционной пленки. Этот этап необязательный, но его рекомендуют провести при наличии щелей между досками и с целью удобства снятия опалубки. При работе с щитами из фанеры, пластика или металла внутреннею поверхность стоит смазать маслом.

7. Заливка и распределение бетона внутри опалубки для фундамента: послойно, но без значительных перерывов, с уплотнением через каждые 20 см и выравниванием верхнего края мастерком. При правильно подобранных досках и надежной фиксации конструкция не прогибается под весом раствора и остается неподвижной при выгонке воздуха. Именно это условие позволяет получить устойчивый фундамент.

8. Демонтаж опалубки – в зависимости от марки и сроков застывания бетона, но не ранее 3 дней. Частные застройщики снимают ее после 70 % затвердевания – то есть через 2 недели. Главным признаком допустимости такой операции считается появление зазора между бетонным основанием и опалубкой. Работу не стоит проводить самому, особенно при снятии крупных опор.

9. Очистка щитов от кусков раствора (рекомендуется при желании их повторного использования). Все гвозди и крепежи вынимаются и сортируются.

После этого приступают к следующему этапу возведения ленточного фундамента своими руками: гидроизоляции, при необходимости – утеплению, засыпке грунтом. Несколько иная (более простая) схема действий пошагово наблюдается при установке и эксплуатации несъемных разновидностей опалубки, рекомендуемых при строительстве на участках с сильно промерзаемыми зимой грунтами. Конструкции со стенками из пенополистирола или ЦСП снижают нагрузку на фундамент и придают ему устойчивость. Их легко собрать самостоятельно, но в отличие от обычных деревянных они остаются в земле (8 и 9 пункты приведенной инструкции пропускаются).

Нюансы и рекомендации

При превышении высоты ленточного фундамента выше 2 м щиты опалубки советуют делать из сплошных материалов, а не сбивать из досок. Самими прочными в этом случае считаются квадратные конструкции, при монтаже чересчур длинных повышаются требования к числу и надежности упоров и внутренних распорок. При глубоком заложении фундамента из-за возрастания расходов стоит рассмотреть вариант аренды опалубки.

Обращение к специалистам (как минимум – консультирование) требуется при ведении строительстве на сыпучих грунтах. Помимо возрастания числа опор (при стандартном шаге 0,9-1 м) рекомендуется комбинировать материалы, например, оббивать доски для опалубки изнутри фанерой

Мнение профессионалов также важно при организации вертикальных и боковых опор при значительном подъеме ленты над нулевой отметкой последнюю разновидность в некоторых случаях даже привинчивают к стенкам. Стандартный максимум – 15 см выше уровня грунта, при его превышении опалубку под будущее основание поддерживают со всех сторон

При выборе внутренней гидроизоляции учитываются два фактора: бюджет и размер фракций наполнителя в бетоне. Рубероид использовать для этих целей не рекомендуется, он уступает в гибкости полиэтилену (особенно зимой). Чаще всего выбор делается между толстой пленкой и влагостойкой фанерой, второй вариант оптимален при работе с тяжелыми крупнофракционными бетонами.

Укрепление склона под фундамент

Общие требования к любому виду цоколя на территории с уклоном, это надёжное закрепление грунта. Основные угрозы составляют: во-первых, потоки дождевой и талой воды, которые подмывают почву вокруг дома и скапливаются в верхней части фундамента, постепенно разрушая его; во-вторых, возможные осыпания и смещения грунта.

Для безопасности строений на таком своеобразном участке необходимо обязательное проведение ряда мероприятий:

  • Обязательное устройство дренажной системы с каналами, отводящими ливневые потоки от фундамента;

    Устройство дренажа вокруг дома

  • Подпорные плиты, террасы, посадки деревьев и кустарников с мощной разветвлённой корневой системой – это не только дизайнерские приёмы, а методы укрепления грунта и предотвращение его смещения;
  • Особо подвержен осыпанию грунт под площадкой, на установленных сваях. В этом месте нет посадок, не растёт трава и кустарники. Такие площади особо ограждаются от попадания дождевой воды. Талые и подземные воды нужно отводить из-под свай с помощью дренажных устройств.

Ошибки при строительстве фундамента, которых следует избегать

Если основание установлено надёжно, здание простоит долго и не потрескается. Ошибки допускаются на разных этапах:

  • при проектировании возможен неправильный расчёт типа конструкции и соответственно, снижение несущей способности фундамента;
  • при заливке основания зачастую используется некачественный и непрочный материал;
  • на этапе установки опалубки отдельные элементы могут быть закреплены недостаточно хорошо, в результате чего при заливке бетона вся конструкция течёт;
  • при установке гладкой арматуры возникают проблемы, в идеале она должна быть толще 12 мм и заложена в несколько слоёв;
  • при заливке бетона ошибка всего одна, но весьма распространённая – использование неподходящего состава.

ФОТО: assets.shedesign.ru Здание простоит очень долго, если фундамент установлен правильно

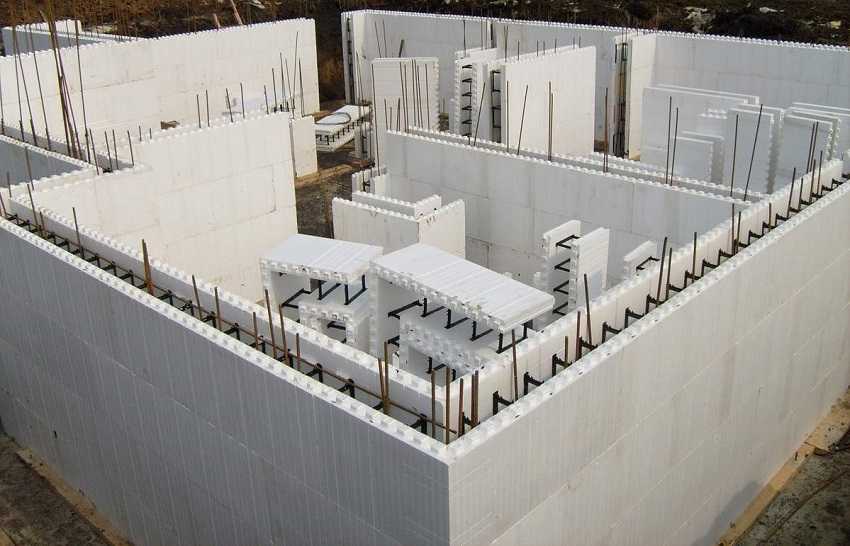

Монтаж несъёмной опалубки для фундамента

На фундаменте часто оставляют несъёмную опалубку. Это частично уменьшает трудозатраты, в какой-то степени является элементом теплоизоляции. Иногда неснятые детали, оставшиеся на виду, даже декорируют.

Что потребуется для работы

Для выполнения такой работы потребуется экструзионный пенополистирол. Он производится в виде плит пеноплекса. Исключается необходимость закупок дорогого дерева для традиционной опалубки, которое после окончания работ просто сжигается. И не нужно заниматься распалубкой.

При монтаже опалубки листы соединяются между собой вплотную, без просветов. Соединение выполняется универсальными полимерными стяжками и шурупами. В одну объединяются две операции – строительство опалубки и теплоизоляция фундамента. Это препятствует неприятностям при пучении грунта в морозы. В итоге конструкция без разрушения выдерживает давление залитого в объём фундамента жидкого бетона.

Технология установки

Несъёмную опалубку начинают монтировать с углов. По краям плит пеноплекса просверливаются отверстия и в них монтируются универсальные стяжки первого ряда. Их закрепляют специальными замками. Затем монтируется нижний горизонтальный слой. Его выполняют из нарезанных под нужный размер кусков. В угловых соединениях все плиты соединяются между собой с помощью полимерных винтовых шурупов. Для большей герметичности, чтобы предотвратить утечку бетона, швы следует промазывать полиуретановым клеем-пеной и дополнительно скреплять листы гвоздевыми пластинами.

Сами плиты имеют ступенчатую кромку, что обеспечивает повышенную герметичность стыков. Заготовка конструкции армируется с поэтапной установкой стяжек и фиксаторов для арматуры, железные прутья объединяются в одно целое вязальной проволокой.

В готовую опалубку заливается бетон и обязательно вибрируется для удаления воздушных полостей.

Советы специалистов по выставлению опалубки

Изготавливать каркас нужно на отдельном участке, на ровной поверхности. Полностью конструкция собирается на месте укладки фундамента, в траншее.
Чтобы усилить опалубку, устанавливаются стяжные элементы по всему периметру конструкции через каждый метр

Можно сократить расстояние между распорками для повышения прочности опалубки.
Верхний слой опалубки важно правильно выровнять по уровню. Если этого не сделать, работу придется переделывать.
Доски нужно подгонять максимально близко друг к другу, чтобы не было щелей.
Правильно выбранные доски для опалубки – это залог качественной работы и надежности готовой конструкции

Выбирайте материал без щелей, с ровной поверхностью.

Нижний край опалубки должен плотно прилегать к почве. Если конструкция будет отходить от поверхности земли, то фундамент окажется неровным.
Нельзя забывать про армирование фундамента. Чтобы в фундаменте не образовалось трещин, часть отрезка от сетки должна стать началом другого отрезка.

Правильно соорудить конструкцию опалубки нетрудно при наличии стандартного набора инструментов (пила, топор, молоток) и крепежных элементов (гвозди и саморезы). Сэкономить получится в случае использования обычных досок, оставшихся после ранее проведенных строительных работ. Для создания долговечной и надежной опалубки рекомендуем использовать металл или железобетон – материалы, сохраняющие свойства на протяжении 100 и более лет.
