Плиты перекрытия: размеры, маркировка и их расшифровка, типы железобетонных плит

Разновидности

Разберемся с особенностями применяемой продукции, маркировкой:

• Плиты перекрытия пб изготавливаются безопалубочным методом на специализированном оборудовании с использованием вибрационного уплотнения. Формирование изделий необходимой длины обеспечивается путем разрезания бетона в процессе твердения на конвейерной линии при непрерывном перемещении бетонного массива. Длина, на которую режется плита пб, зависит от требований заказчика и составляет максимально 12 м.
• Продукция, маркируемая пк, изготавливается методом заполнения бетонным раствором металлической опалубки с арматурными прутками и сетками. Заформованный каркас подвергается вибрационному уплотнению, тепловой обработке с последующим извлечением готовой продукции. Длина не превышает 7,2 м.

Плиты пк и пб имеют существенное отличие, связанное с особенностями технологического цикла изготовления.

Расшифровка обозначения аббревиатуры

Расшифровка аббревиатуры подразделят все плиты перекрытия на определенные виды. Благодаря ей удается без особых сложностей понять размеры изделия, не применяя какие-либо манипуляции. Конечно, вычислить необходимые размеры дело несложное, но вот определить нагрузку, которую способна выдержать плита, не так уж и просто. В этом случае не получится даже изготовить плитку.

Первое обозначение материала – это буквы ПК, ПЮ, НВ. Они показывают, к какому виду относится плита перекрытия. После в обозначении имеются цифры. Они отдалены дефисом. По ним можно узнать какой размер (длина, ширина) присутствует у изделия. Все обозначения имеют величину измерений – дециметры и округлены до целого числа.

О том какой вес плит перекрытия пустотных, указано в данной статье.

Кроме этого, подобное разграничение будет показывать тип, размер материала, но и возможную нагрузку. Этот критерий измеряется кПА, то есть килограмм – сила на 1 м2. Еще можно понять под каким порядковым номером стоит плита, если будете знать порядковый номер. Это значение считается ключевым, ведь по нему можно понять, в какой области строительства задействуют такой материал.

Как изготовить перекрытия между этажами в частном доме, описано в данной статье.

Но это все теория, ее можно запомнить, но вот расшифровать изделие по формуле не у всех получается. Рассмотрим наглядный пример: Маркировка ПБ 15-12-8. итак, первое обозначение – это вид плиты, число 15 указывает на длину, число 12 показывает ширину, а 8 – это допустимая нагрузка на материал.

Во всех магазинах, где реализуется эта продукция, можно будет встретить такое обозначение. Если вы поняли, как расшифровывается эта формула, то остальные вы сможете раскрыть меньше чем за минуту. Размеру у такого изделия могут быть самыми различными: стандартными или же выполненными по желанию заказчика. В этом плане важную роль играет желание клиента и его потребности с учетом составленного проекта.

О том как выглядят плита перекрытия пк 10, можно узнать прочитав данную статью.

На видео рассказывается о маркировке плит перекрытия:

При выборе этого изделия необходимо обращать внимание на то, что данные продукции могут иметь различия по габаритам собственной маркировки и по своей структуре. С учетом типа сечения плиты перекрытия армированного вида можно классифицировать по 3 видам: ребристые, пустотные и сплошные

Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ. К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки. При выборе таких плит также необходимо обращать внимание на их размеры и маркировку.

О том как выглядят плиты перекрытий железобетонные многопустотные, можно узнать из данной статьи.

Широкая сфера применения сварной арматурной сетки увеличивает на нее спрос.

Благодаря своему малому весу, пустотные плиты позволяют осуществлять процесс возведении очень быстро и легко, а также упрощается сам процесс транспортировки. Кроме этого, для подобных изделий свойственны высокие показатели стойкости к деформациям, они обладают отличными показателями звуко- и теплоизоляции. Необходимо обозначить, что пустотные плиты обладают различной формой: вертикальной, круглой или овальной.

Как выглядит устройство деревянных перекрытий в доме из газобетона, можно увидеть и прочитать в статье.

Благодаря такому широкому ассортименту представленные изделия могут стать идеальным решением для конкретно ситуации. Здесь все зависит от природных особенностей и характеристик климата в возводимой местности. При выборе плит перекрытии необходимо обязательно учитывать тот факт, что при укладке изделия на полы и стены обязательно нужно позаботиться про армирование.

Что такое ПК плита?

ПК плита изготавливается опалубочным формованием. Особенность производства в том, что используется готовая форма с заранее установленной металлической арматурой. В нее заливается бетон, который вибрацией равномерно распределяется по плоскости.

Для армирования плиты используются напряженные стальные стержни классов Ат-IV, Aт-V, Ат-VI и ненапряженные классов А-II, А-III. При поперечном армировании ставят стальную сетку. После этого будущая плита проходит пропаривание в тепловых камерах, ускоряющих химическую реакцию.

Изделие, изготовленное опалубочным формированием, отличается прочностью, ровной плоскостью, хорошей звуко- и теплоизоляцией. Плита ПК наделена высокими эксплуатационными качествами, подходит для строительства любого объекта. Специальные пустоты в конструкции предназначены для прокладки различных труб и коммуникаций. Для достижения большой прочности во время стройки эти отверстия можно залить бетоном. Плита не проходит шлифовочную машину, поэтому выпускается с неровной поверхностью, деформированными срезами.

Достоинства безопалубочной продукции

Плиты пк и пб имеют много общего, однако имеется существенная разница. Основные достоинства безопалубочных плит перекрытия от формируемых в каркасах, следующие:

• улучшенное качество внешней поверхности продукции. Для обеспечения плоскостности используется специальное оборудование, работающее в непрерывном режиме, формируя гладкую поверхность. Изделия легко отличить от пк плит, имеющих значительные неровности;
• четкие геометрические размеры, идеальная форма, облегчающие выполнение строительных мероприятий, связанных с установкой изделий;
• применение прогрессивной технологии изготовления с тросовым армированием, что исключает фактор поверхностного натяжения, вызывающий появление трещин;
• возможность изготовления продукции различных габаритов (2-12 м), обеспечивая точность до 0,1 м;
• расширенный диапазон воспринимаемых усилий, зависящий от размеров изделий и составляющий 0,6-1,45 т/м²;
• наличие в бетонном массиве изделия предварительно напряженного усиления (при любых габаритах продукции);
• возможность формирования торцевой части продукции под различными углами;
• легкое выполнение коммуникационных отверстий в бетонном массиве.

Основные виды плит

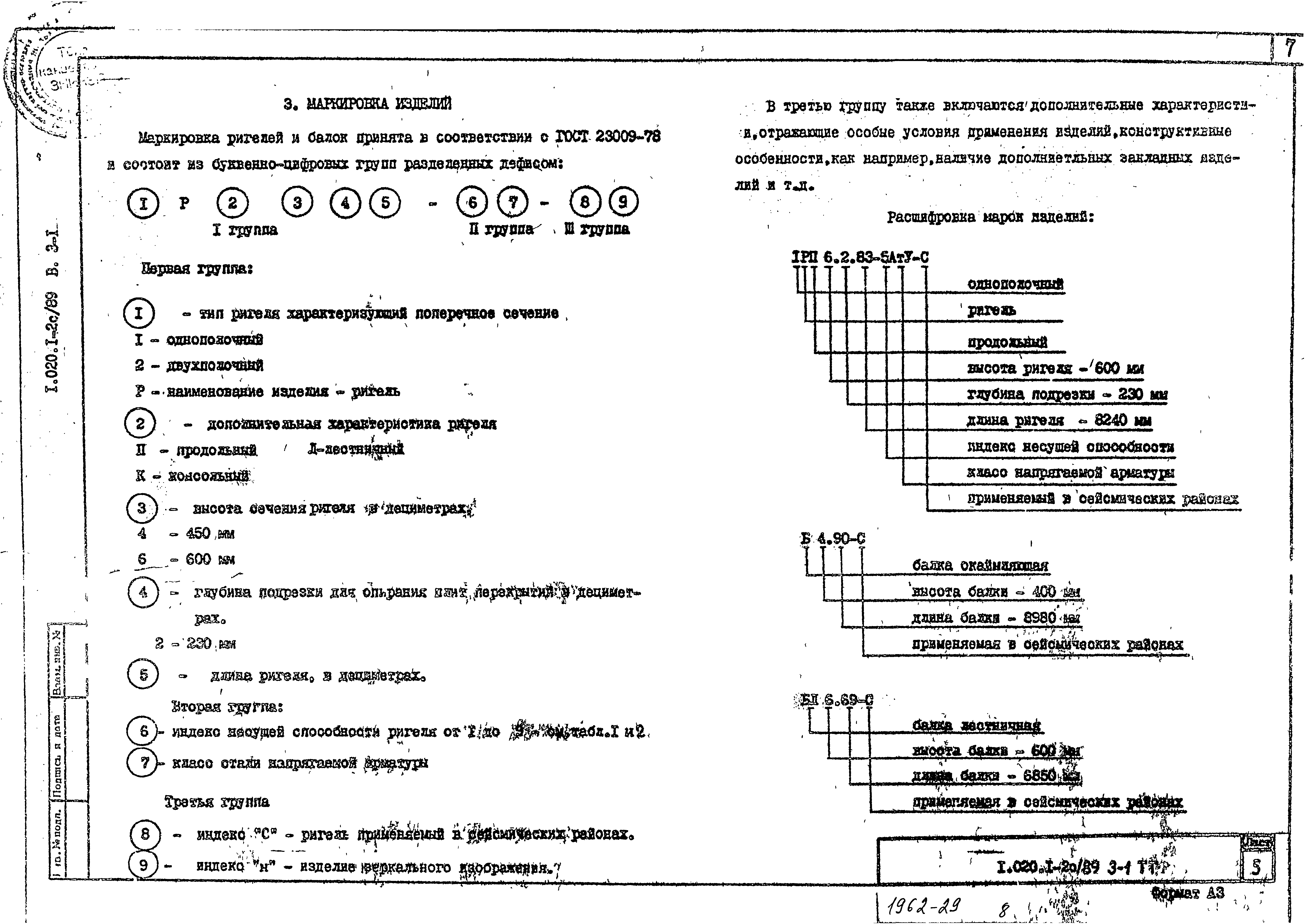

Регламент маркировки плит перекрытия прописан в ГОСТ 23009. Обычно пишется всего 2 группы обозначений, но иногда бывает и 3:

• Первая — включает в себя информацию о разновидности плиты.
• Вторая — содержит показатели максимальной нагрузки и размеры плиты.
• Третья — включает в себя более подробную информацию об используемом бетоне, арматуре и др.

Маркировка плит помогает выяснить ключевые критерии, которые важны при выборе материалов постройки. Горизонтальные несущие конструкции могут быть следующих видов:

• Ребристые — плиты повышенной жесткости, которая достигается благодаря рёбрам, проходящим по всей длине изделия.
• Полнотелые — как понятно из самого названия, тело плиты монолитное, обычно такие питы применяются в строительстве малоэтажных зданий из-за их большого веса.
• Пустотные — плиты со специальными отверстиями по всей длине, что значительно облегчает конструкцию, не теряя при этом жесткости.

Запомнив все разновидности ЖБИ плит, можно легко сориентироваться в их основных качествах и габаритах. Именно поэтому нужно помнить, что означают условные обозначения популярных типов ЖБИ плит.

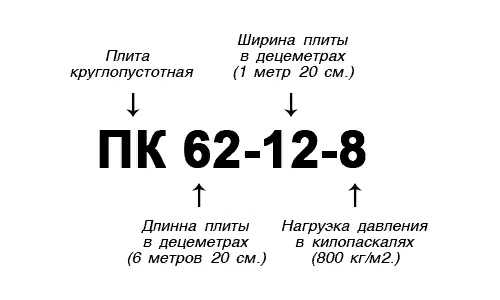

Обозначение марки железобетонных многопустотных ПК

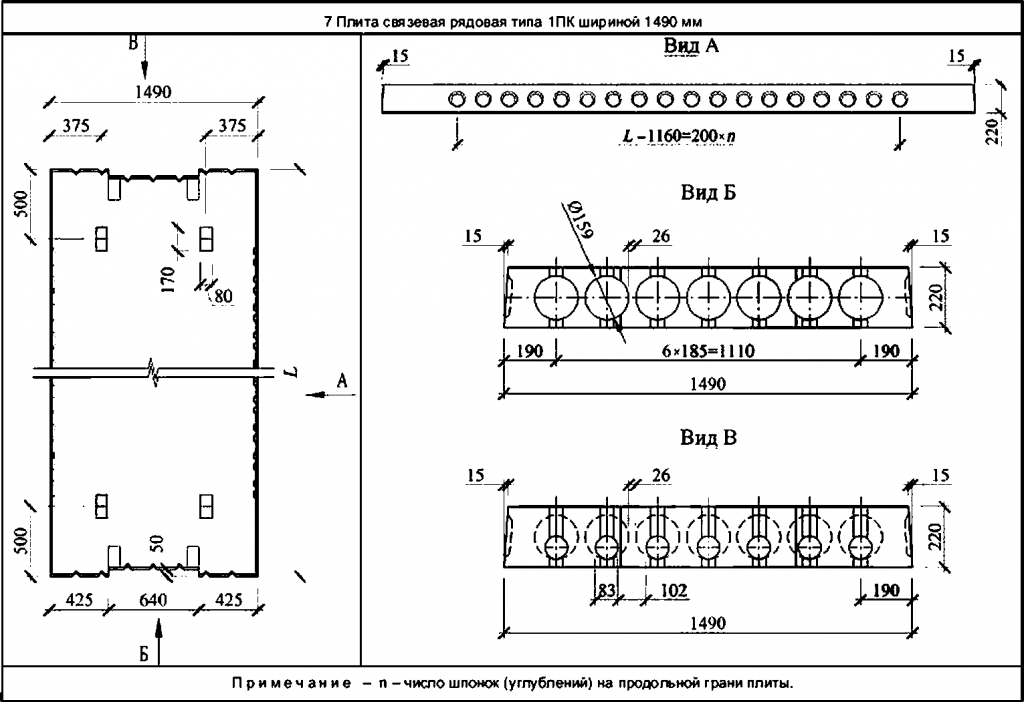

Чертеж плиты перекрытия с круглыми пустотами толщиной 220 мм

Условными обозначениями марок многопустотных железобетонных плит-перекрытий являются 3 буквенно-цифровые группы:

1. 1-я группа обозначает тип продукта, габаритные размеры, вид бетона («Л» – легкий, «С» – плотный силикатный) и класс напрягаемой арматуры.
2. 2-я группа обозначает расчетную нагрузку на изделие в килопаскалях, нормативный порядковый номер по несущей способности. Также указывается класс напрягаемой арматуры для предварительно напряженных плит.
3. 3-я гр. обозначает дополнительные характеристики, которые отражают особые условия для использования железобетонных плит и специфические особенности их конструкций, таких, как наличие закладных дополнительных деталей.

Для армирования многопустотных плит в качестве напрягаемой арматуры лучше брать:

• горячекатанную стержневую класса A-IV, А-V,A-VI;
• арматурные канаты, класс – К-7;
• стержневую упрочненную, Ат-IV, Ат-VI и Ат-V;
• высокопрочную поволоку, Вр-II.

Виды многопустотных плит перекрытия в сечении. Пустоты в плитах перекрытия можно использовать для прокладки электропроводки и коммуникаций.

Существуют правила нанесения маркировочных знаков на ПК. Показатели, какие должны содержаться в надписях – данные, которые обязательно должны иметь соответствие с требованиями ГОСТ 13015.2., наносятся они на боковую поверхность плит (ПК). Маркировочные надписи подразделяются на основные, монтажные и информационные.

Согласно ГОСТу, основные надписи состоят из:

• марки железобетонной конструкции;
• наименования предприятия-изготовителя, зарегистрированного товарного знака производителя;
• штампа технического контроля.

Информационные надписи на фундаментных блоках состоят из:

• даты изготовления;
• массы конструкции.

Монтажные знаки состоят из изображений, которые указывают:

• на место строповки конструкции;
• на верх конструкции;
• на место опоры конструкции;
• на установочные риски конструкции.

Перекрытия бывают и деревянными. Это балочные . Их лучше всего использовать в индивидуальном строительстве. Среди них выделяют древесно-стружечные. Они пользуются спросом у индивидуальных застройщиков. Их производство осуществляют на деревообрабатывающих комбинатах. Основная часть таких изделий – мельчайшая стружка и волокна.

Как правильно хранить и транспортировать железобетонные многопустотные плиты перекрытия (ПК)?

Хранение и транспортировка железобетонных многопустотных изделий ПК производятся в соответствии с требованиями ГОСТ 13015.4.

Для транспортировки отгрузка осуществляется только тогда, когда прочность бетона строго соответствует отпускной прочности по ГОСТ.

Транспортировка ПК осуществляется специальными автомашинами или на железнодорожных платформах.

Между плитами и бортами транспорта, перевозимого изделие, обязательно должны быть зазоры не менее 50 мм.

Когда перевозят плиты автотранспортом, лучше всего спланировать возможность монтажа с колес.

Прокладки под нижний ряд и между плит рекомендуют располагать около монтажных петель. Толщиной прокладки должны быть не менее 3 см, при условии, если монтажные петли выступают за данную толщину, то высоту подкладок необходимо увеличить. Располагают их одну над другой на расстоянии примерно 70 см от торца ПК. При хранении осуществлять опору на инвентарные подкладки или на опоры другого вида.

Погрузку и разгрузку ПК производят кранами. Выполняя погрузочно-разгрузочные работы, строго запрещается перетягивать плиты, разгружать со свободным падением или волоком.

Сложенные блоки установить лучше так, чтобы обязательно были видны маркировочные надписи и знаки и была обеспечена возможность для захвата каждой плиты.

Изделия и отдельные их элементы, у которых могут ухудшиться показатели при попадании атмосферной влаги, лучше укрывать защитным материалом.

ПК при хранении необходимо опирать на опоры другого типа или инвентарные подкладки. Между рядами в штабеле их лучше опирать на инвентарные прокладки, имеющие форму прямоугольника или трапеции в поперечном сечении из дерева или других материалов, обеспечивающих сохранность продукта.

Еще один ценный совет: перед необходимо продумать их армирование, так как оно имеет свои особенности в зависимости от вида плит. Например, мощные железобетонные лучше всего подвергаются армированию, если при этом использовать специальные сетки для армирования. При правильном армировании вам будет гарантирована необходимая прочность.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

• используются для возведения любых типов строительных конструкций;
• срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• обладают 3 группой устойчивости к образованию трещин;
• виброустойчивый строительный материал;
• повышенная звуконепроницаемость;
• не боится воздействия влаги;
• повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Плита ПК имеет стальные проушины для транспортировки и монтажа.

В чем отличия ПБ от ПК?

Отличительные качества	Марка плиты
ПБ	ПК
Технология производства	Безопалубочный метод	Опалубочный метод
Максимальная длина	10,8 м	7,2 м
Несущая способность	Плиты такого вида по своей несущей способности варьируются от 300 до 1500 кг на метр квадратный.	Имеется стандартное значение несущей способности на уровне 800 кг/м2. Однако встречаются экземпляры с показателями до 1300 кг/м2.
Состояние поверхности	Благодаря передовой технологии изготовления, без применения опалубки, поверхность плиты остается достаточно гладкой, что уменьшает расходы на отделочные работы.	Изделие получается неровным, приходится производить дополнительные траты на отделочные работы.
Армирование	Армирование делается из напряженной арматуры.	Армирование применяется для плит с длиной более 4 метров.
Резка	Рекомендуется проводить процедуру резки только на заводе.
Применяем бетон	Для изготовления используют марки бетона от М400 до М500.	Для изготовления используют марки бетона от М200 до М400.

Выбор между пустотными плитами и монолитными конструкциями

Схема перекрытия из крупных панелей.

Еще на стадии проекта встает вопрос, какого типа должны быть перекрытия в будущем здании. Как правило, различают три основных типа. Это железобетонные пустотные конструкции, перекрытия монолитного типа и деревянные. Конечно, у каждого типа есть и преимущества, и недостатки. Но пустотные плиты выигрывают по нескольким показателям. Так, перекрытия, имеющие в разрезе отверстия, являются отличным теплоизолятором, довольно хорошо гасят звуковые волны. Монтаж такого изделия никак не связан с погодными условиями, тогда как работы с нельзя проводить при низких температурах. Плиты пустотные типа ПБ после своего изготовления уже готовы воспринимать расчетные нагрузки, монолитные же сооружения положено выдерживать определенный период времени до того, как окончится процесс высыхания и упрочнения бетона.

Деревянные перекрытия используются в основном в малоэтажном частном строительстве в силу своих ограниченных прочностных характеристиках.

Плиты ПК и ПБ, технические характеристики

Самый главный параметр плит перекрытий – это несущая способность. Этот параметр выражает то, какую нагрузку способна выдержать плита, не разрушившись. Стандартной несущей способностью плит ПК является 800 килограмм на квадратный метр, иногда можно увидеть плиты с характеристиками 1250 килограмм на м2. У плит ПБ более обширный разброс характеристик, от 30 до 1600 килограмм на квадратный метр. Несмотря на большой выбор величин, стандартом принято считать 800 килограмм.

Рассмотрим геометрические характеристики плит:

• Для каждого вида плит стандартом считается 22 см.
• Длина. Максимальна длинна плит ПК, чуть больше 7 метров, а ПБ Почти 11 метров.
• Поверхность. В этом показателе выигрывают плиты ПБ, так как за счет современной технологии, имеют более гладкую форму, что позволят сильно сэкономить на работах по отделке.

Стоит так же отметить, что плиты ПБ более точны по своей геометрии, что обусловлено технологией непрерывного формирования.

Характеристики изделий маркируемых ПБ

Плиты с маркировкой ПБ безопалубочного формования отличаются высокими технико-эксплуатационными характеристиками:

• гладкая внешняя поверхность;
• хорошие шумоизоляционные показатели;
• устойчивость к высоким ударным и механическим нагрузкам;
• возможность эксплуатации в регионах с разными климатическими условиями;
• большой запас прочности;
• уменьшенный вес;
• особенности производственной технологии предоставляют возможность изготавливать железобетонные плиты перекрытия этой марки разной длины;
• повышенные теплоизоляционные характеристики;
• устойчивость бетонного массива перед влагой, которая способствует быстрому разрушению конструкций;
• при необходимости на торцевой поверхности в процессе производства может выполняться косой срез.

Осматривая торцевую часть бетонного изделия маркировки ПБ, можно увидеть, что оно усилено тросами. Они укрепляются стальной арматурой, что повышает их прочностные характеристики.

Преимущества стройматериала

Многие профессиональные строители указывают на то, что из-за инновационных методов изготовления плит перекрытия для многоэтажных построек с маркировкой ПБ, они обладают большими возможностями. Для примера, сама длина железобетонного изделия может нестандартной, что позволит заказчику варьировать разновидности плит с размерами в 1,8-9 метров.

Немаловажным фактором является уменьшение массы изделий ПБ до 5-6%, что невозможно без применения безопалубочного способа производства. Мы говорили выше о возможности распиливания материала, что позволяет использовать их для перекрытия эркеров.

Нагрузка на пустотные плиты перекрытия

На практике часто встает вопрос, какую нагрузку способна нести железобетонная пустотная плита перекрытия, не сломается ли она от того или иного напряжения.

В любом случае на нее не должна опираться несущая стена. Капитальные (несущие) стены могут опираться строго либо на фундаментные блоки, либо на такие же стены нижних этажей.

Там где панель нахлестывается на несущую стену, она дополнительно укрепляется – с торцов отверстия пустот заливаются бетоном, а по бокам не рекомендуется делать нахлест более чем на 100 мм, т.е. до 1-ой пустоты.

Нагрузка может быть распределенная или точечная. Для распределенной нагрузки все просто – высчитать площадь плиты в м2, умножить на нагрузку согласно маркировки (как правило это 800 кг/м2) и вычесть собственный вес плиты. Так для ПК 42-12-8 имеем площадь = 5м2. Умножаем на 800 = 4 тн. И вычитаем собственный вес = 1,53 тн. Оставшиеся 2,5 тонны и будут допустимой распределенной нагрузкой. Можно, для примера, залить ее бетонной стяжкой в 20 см.

Для точечных нагрузок привести аналогичный расчет затруднительно, так как несущая способность плиты в случае точечного давления зависит не только от веса тела, но и от точки приложения. Так по краям панели значительно крепче, чем по центру. Обычно рекомендуют не превышать номинальную нагрузку более чем в 2 раза, т.е. до 1,6 тн при отсутствии других воздействий.

На практике чаще приходится рассчитывать комбинированную нагрузку от разных источников, таких как стяжка, мебель, люди, ненесущие перегородки. Тут следует довериться опыту советских НИИ, которые приняли нагрузку «8» типовой, т.е. достаточной для всех «стандартных» случаев использования.

Их расчеты основаны на следующих соображениях:

•  собственный вес = 300 кг/м2
•  стяжка + заливные полы = 150 кг/м2 (примерно 6-7 см.
•  мебель + люди = 200 кг/м2
•  стены/перегородки = 150 кг/м2

Если в вашем случае эти показатели существенно превышаются, возможно, стоит задуматься о приобретении панелей с более высокими показателями несущей способности.

Пустотные плиты перекрытия, благодаря армированию и свойствам бетона, распределяют вес давящего на них предмета на большую поверхность, чем фактическая площадь контакта. Так, например, если у Вас перегородка имеет ширину 100 мм., а вблизи нее других нагрузок нет, то давление это распределится по большей поверхности и не выйдет за пределы, заложенные в расчетах предельных норм.

Производство и сферы применения плит перекрытия

Плиты перекрытия ПК изготавливаются традиционным методом путем заливки бетонной смеси в опалубку (металлическую форму), где находится каркас будущей плиты — арматурная решетка. При помощи вибрационного прессования достигается равномерное заполнение металлоформы бетонной смесью. После формирования плита подвергается термической обработке паром с соблюдением температурного режима. Шаг плиты перекрытия ПК кратен 300 мм. Данный метод изготовления позволяет получить изделия, которые практически не подвержены прогибанию и способны выдержать высокие механические нагрузки.

Плиты перекрытия ПБ изготавливаются при помощи современных строительных технологий путем заливки бетонной смеси на непрерывно движущийся вибрационный подогреваемый формовочный стенд (конвейерную линию) с натянутыми металлическими тросами или канатами. Такой метод производства называется технологией безопалубочного формования. Вдоль вибрационной линии стенда проходит формовочная машина, выравнивающая поверхность плиты. Полученный железобетонный пласт закрывают теплоизоляционным материалом и прогревают. После просушки пласт разрезают на готовые изделия необходимой заказчику длины. Шаг плиты перекрытия ПБ кратен 100 мм. Технология безопалубочного формования позволяет снизить вес изделия на 5% и получить железобетонную плиту с гладкой поверхностью, без трещин, индивидуального типоразмера.

Плиты перекрытия получили очень широкое применение, и это пожалуй, наиболее применяемый вид железобетонной продукции. Они используются для перекрытия пролетов до 12 метров, хотя наиболее распространенный тип плит, это плиты длиной 6300 мм. Подвалы, цокольные этажи, межэтажные перекрытия – везде применяются данные плиты. В многоэтажном строительстве плиты также получили широкое распространение, особенно в советский период где была важна скорость строительства – нужно было обеспечить жильем большое число граждан.

В настоящее время плиты перекрытия также часто применяются при строительстве коттеджей и загородных дач.

Свойства плит перекрытия ПК

Технические характеристики:

• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• используются для возведения любых типов строительных конструкций;
• повышенная звуконепроницаемость и стойкость к высоким температурам;
• виброустойчивый строительный материал;
• используются для возведения любых типов строительных конструкций.

Опалубочные панели оснащаются специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Что собой представляет?

Пустотная плита – это конструкция из железобетона высота которой составляет 220 мм с определенным количеством пустот внутри, которые располагаются вдоль изделия. Материал делают из бетона и армируют стальным канатом или высокопрочной проволокой типа ВР1400.

Для какой цели можно применять?

Железобетонные изделия ПБ активно применяются в разных видах строительства. С их помощью производят разделение зданий на этажи, а также перекладывание нагрузки верхних этажей строения на нижние стены и основание здания. Материал используют для перекрытия больших площадей: развлекательных центров, гаражей, складов.
