Какие бывают плиты перекрытия: маркировка и классификация каждого вида, их размеры (толщина, длина и ширина), вес, спецификация

Преимущества ЖБИ с пустотами

Уменьшение массы объекта;
Гашение вибраций и высокий коэффициент шумоизоляции;
Возможность монтажа инженерных коммуникаций в пустотах;
Пожаробезопасность и водонепроницаемость;
Быстрый монтаж;
Длительность эксплуатации.

Шаг размерности панелей идет с градацией от 100 до 500 мм.

Стандартные размеры ребристых плит перекрытия и пустотных изделий унифицированы, и шаг размерности соблюдается как 100-500 мм. Приведенная ниже таблица наглядно это показывает:

Маркируются панели согласно требований гост 23009 тремя группами буквенных и числовых символов, которые пишутся через дефис:

I группа отображает тип плиты, ширину и длину (дм);
II группа:
1. Несущая или расчетная нагрузки (кПа или кг/м2);
2. Класс арматуры;
3. Тип бетона (легкий (Л), силикатный (С), тяжелые бетоны не указываются);
4. III группа отображает особые параметры.

Пример маркировки пустотелых плит:

Панель пустотная тип 3ПК, длина 6600 мм, ширина 3600 мм, нагрузка 6 кПа или 600 кг/м2, бетон марки «Л», предварительно напряженная арматура Ат-V маркируется как 3ПК66.36-6АтVЛ. Если панель отлита из тяжелого бетона и будет работать в особых условиях (например, в сейсмоопасном регионе), то маркировка дополняется символами С7, где 7 – сейсмоопасность до 7 баллов.

Тип	Размеры
Длина, см	Ширина, см
1 ПK 2 ПK З ПK	240-660, интервал 30, 720, 750	100, 120, 150, 180, 240, 300, 360
1 ПK	900	100, 120, 150
1 ПK 2 ПK З ПK	360-660, интервал 30, 720, 750	240-360, интервал 30
1 ПK 2 ПK З ПK	240-360, интервал 30	480-660, интервал 30
4 ПK	240-660, интервал 30, 720, 900	100, 120, 150
5 ПK	600, 900, 1200
6 ПK	1200
7 ПK	360-630, интервал 300	100, 120, 150, 180
ПГ	600, 900, 1200	100, 120, 150

Маркировка плит

Характеристики пустотелых панелей

Стандартные панели могут выдерживать несущие нагрузки в пределах 6-10 кПа. Это достаточно большой запас прочности, который позволяет использовать изделия для строительства любых жилых, промышленных и общественных объектов.

Тип	Толщина, см	Плотность бетона, кПа	Длина, м	Параметры строительного объекта
1 ПK,1 ПKT, 1 ПKK	12	14-25	≤ 7,2	Жилые строения
1 ПK	12	14-25	≤ 9	Объекты общественного и промышленного назначения
2 ПK, 2 ПKT, 2 ПKK	16	22-25	≤ 7,2	Жилые строения
3 ПK, 3 ПKT, 3 ПKK	16	22-25	≤ 6,3
4 ПK	16	14-25	≤ 9	Объекты общественного и промышленного назначения
5 ПK	17	22-25	≤ 12
6 ПK	15	22-25	≤ 12
ПГ	15	22-25	≤ 12
7 ПK	9	22-25	≤ 7,2	Жилые малоэтажные строения

Приведенная выше таблица показывает зависимость размеров и области применения панелей.

Основные характеристики плит перекрытий

В процессе строительства любого объекта могут использоваться совершенно разные типоразмеры пустотных панелей, поэтому цена на каждую из них указывается в прайс-листе завода-изготовителя. Ориентировочная стоимость на текущий 2017 год лежит в довольно широких пределах – от 5 000 до 10 000 рублей за одну единицу.

Дополнительные сведения

Для изделий, предназначенных для использования в более сложных условиях эксплуатации, существует также особая классификация по типу напрягаемой арматуры, которая применяется в изготовлении конструкции. Также иногда маркируется и бетонный раствор.

Любой дом из блоков имеет стеновые перегородки, узнать о таковых из стеновых блоков можно здесь из статьи.

Основные виды бетона:

Легкий бетон — «Л».
Жаростойкий — «Ж».
Силикатный — «С».
Ячеистый — «Я».
Мелкозернистый — «М».

Также классифицируют бетон по стойкости к воздействию агрессивной среды. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Используется в специальном строительстве, а для возведения индивидуальных домов достаточно применения бетона с нормальной проницаемостью.

Классификация бетонной поверхности:

Бетон нормальной проницаемости — «Н».
Бетон пониженной проницаемости — «П».
Бетон особой проницаемости — «О».

Таким образом, можно получить основную информацию о железобетонных изделиях просто по их маркировке. Использование стандартов при производстве существенно облегчает выбор подходящей конструкции и расчет максимально возможной нагрузки. Преимуществами железобетонных балок перекрытий станут относительно доступная стоимость и простота монтажа. В зависимости от типа зданий выбирают монолитные или пустотелые плиты, каждая их которых имеет свои преимущества и недостатки. Для индивидуального строительства сортимент стандартных плит перекрытия предоставляет широкий выбор по самым разнообразным размерам и показателям.

В статье раскрывается информация про многопустотные плиты перекрытия и область их применения.

Нагрузка

До покупки плит обязательно нужно просчитать все нагрузки, которые будут на них воздействовать. Расчеты дают возможность правильно и точно определить, какая нагрузка для выбранной плиты будет оптимальной, а какую она не выдержит. Материал закупают в соответствии с характеристиками в расчетах и сопровождающей изделие документации.

Нагрузка на П-образную плиту может быть равномерной/неравномерной, временной/постоянной. В расчетах учитывают равномерную нагрузку, измеряя ее в кг/м3.

Лучше всего данный этап работ доверить профессионалам, так как учесть все нюансы и верно все рассчитать без специальных знаний и навыков достаточно сложно.

Пустотные и многопустотные плиты

Существует множество плит перекрытия, использующихся в частном малоэтажном строительстве, но пустотные и многопустотные плиты прочно заняли лидирующие позиции. Как можно было убедиться, плиты имеют довольно обширный диапазон размеров в длину, но шире, чем 1,8 метра в частном строительстве используются крайне редко.

Плиты перекрытия производят на базе тяжелых силикатных бетонов, а также на базе легких конструкционных марок бетонов с уплотненной структурой. Плиты для малоэтажного строительства не предполагают использование в условиях агрессивных сред, а также при критических температурах. Также есть определенные нормы по влажности воздуха, которым эти плиты соответствуют, но если значения этих параметров отличается от средних, то применяют плиты из специальных марок бетона и с другим армированием. Все пустотные плиты имеют уже готовые под отделку поверхности — как снизу, для устройства потолков, так и сверху, для укладки полов

При устройстве перекрытий очень важное значение имеет схема опирания плиты, а также вес плиты. В зонах с нестабильной сейсмической обстановкой применяют плиты более высокого класса прочности

Сравнительный анализ монолитных перекрытий и железобетонных плит

Как уже обсуждалось выше, устройство монолитной конструкции наиболее выгодно при необходимости перекрытия пролетов со сложной конфигурацией, где по каким-либо причинам невозможно или нецелесообразно применение заводских плит. Также монолит (при условии правильного расчета толщины, сечения арматуры, выбора марки бетона, соблюдения технологии армирования и заливки) характеризуется повышенной несущей способностью и долговечностью.

Фото 8. Устройство опалубки для монолитного перекрытия

Другие преимущества монолитных конструкций:

минимальные расходы на отделку при качественной заливке;
отсутствие стыков, которые нужно заделывать.

Фото 9. Армирование будущей монолитной конструкции

Однако процесс устройства такого перекрытия очень трудоемкий и стоимость довольно высока, так как необходимо подготовить материалы для создания опалубки и армирования конструкции, завезти огромное количество бетонной смеси. Сроки строительства могут значительно затянуться, поскольку заливка бетона выполняется только при плюсовой температуре и застывает он относительно долго – полный набор прочности длится 24 дня в условиях нормального температурно-влажностного режима.

Фото 10. Залитое бетоном перекрытие

С готовыми железобетонными плитами работать проще и быстрее:

они изготовляются в заводских условиях;
характеризуются точными геометрическими размерами;
монтаж производится подъемным краном;
нет необходимости закупать материалы и тратить время на армирование, создание опалубки и заливку бетона.

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты

Еще одно преимущество – итоговая стоимость перекрытия из ЖБИ будет ниже по сравнению с монолитным.

Фото 12. Монтаж плит автокраном

Ребристые плиты перекрытия

В целях экономии легких или тяжелых бетонных смесей из нижнего слоя плиты был убран бетон, который плохо работает на растягивающие нагрузки, и отлично сопротивляется сжатию. Под воздействием сил в верхнем слое плит возникают усилия сжатия, а в нижнем растяжения.

Вместо бетона по всей длине плиты предусмотрены вставки из металлической арматуры, выдерживающей растягивающие усилия. Для их размещения выполняют ребра жесткости из бетона. В ребристых плитах, для перекрытия пролетов более 12 м, дополнительно изготавливают поперечные выпуклые борозды, соответственно ГОСТу.

Ребристые железобетонные изделия подразделяют на серии по ГОСТу

1П называются плиты, которые имеют две полосы опирания на отдельные полки ригеля, выпускается в разновидностях от 1П1 до 1П8;
Опора на ригель обозначается 2П, выпускается в единственном варианте;
В плиты серии 1П1–1П6 ГОСТом предусмотрена установка закладных деталей в месте стыка торцов, если этого требуют чертежные документы;
Предварительное напряжение арматуры выполняется перед бетонированием в формах изделий 1П1–1П6 и 2П1;
Электромеханическим способом не напрягают арматуру при изготовлении типов 1П7 и 1П8.

Пример расшифровки обозначения плит по ГОСТу: 1П4– 2, Ат — VI П-1

Первые три буквы говорят о типоразмере плиты (1П4);
Цифра 2 обозначает класс по несущей способности изделия;
Ат – VI – это типовое обозначение арматуры из справочника сортамента;
Литеры П и Т определяют вид по плотности бетона, использованного в изготовлении. П-легкий вариант, Т-тяжелая бетонная смесь.

Последняя через тире цифра показывает особенности вида при изготовлении железобетонного изделия. 1- наличие различных дополнительных металлических элементов; 2-боковые ребра содержат отверстия по 208 мм; цифра 3-говорит о различных по диаметру отверстиях с двух сторон;

Размеры ребристых плит по ГОСТу

Ребристые формы перекрытий имеют габариты, которые предполагают три составляющие: длина, толщина и высота. Про плиты перекрытия: размеры гост можно узнать из статьи.

Рассмотрим такой параметр, как высоту. Стандартное значение высоты оставляет 22 см. Очень редко производители изготовляют материалы с толщиной 16 см. различие между ними состоит в диметре отверстий и шумоизоляции.

Следующий параметр – длина принимает стандартное значение 2-12 м. Когда происходит проектирование дома, то чаще всего задействуют их с параметром длины 3,6-7,2 м. Если использовать плиты с длинной до 3,6 м и более 7,2 м, то они обладают значительно высокой стоимостью. А вот каковы размеры пустотных плит перекрытия можно узнать из статьи.

Принятые стандартом параметры ширины ребристых плит могут составлять 1 – 1,2 – 1,5 – 1,8 м. Очень редко можно встретить у производителя с размерами длины 1-1,8м. Именно это и определяет их высокую стоимость по сравнению с другими плитами. Во время проектирования могут применять ребристые плиты с шириной 1 м. Для экономии стоит использовать 5 штук с параметром ширины 1,2 м.

Подводя итог, можно сказать, что с учетом ГОСТа можно выделить следующие размеры ребристых перекрытий:

3х12;
3х6;
3х18;
1,5х6.

Вес

Габариты этого материала могут быть самые различные. Здесь все зависит от того, какую нагрузку должны выдерживать плиты. С учетом этого, чаще всего строители используют материалы, вес которых 770-820 кг/м2. Если необходимо, чтобы она выдерживала тяжелые нагрузки, то стоит использовать материал весом 2500 кг/м2.

Узнать о том, какова маркировка плит перекрытия можно здесь.

Описание и технические характеристики

Состав ребристого перекрытия предполагает цельный вид плит и вспомогающие продольные элементы, которые выступают в роли балок, работающих на изгиб. Когда имеет место большая нагрузка, то задействуются поперечные ребра.

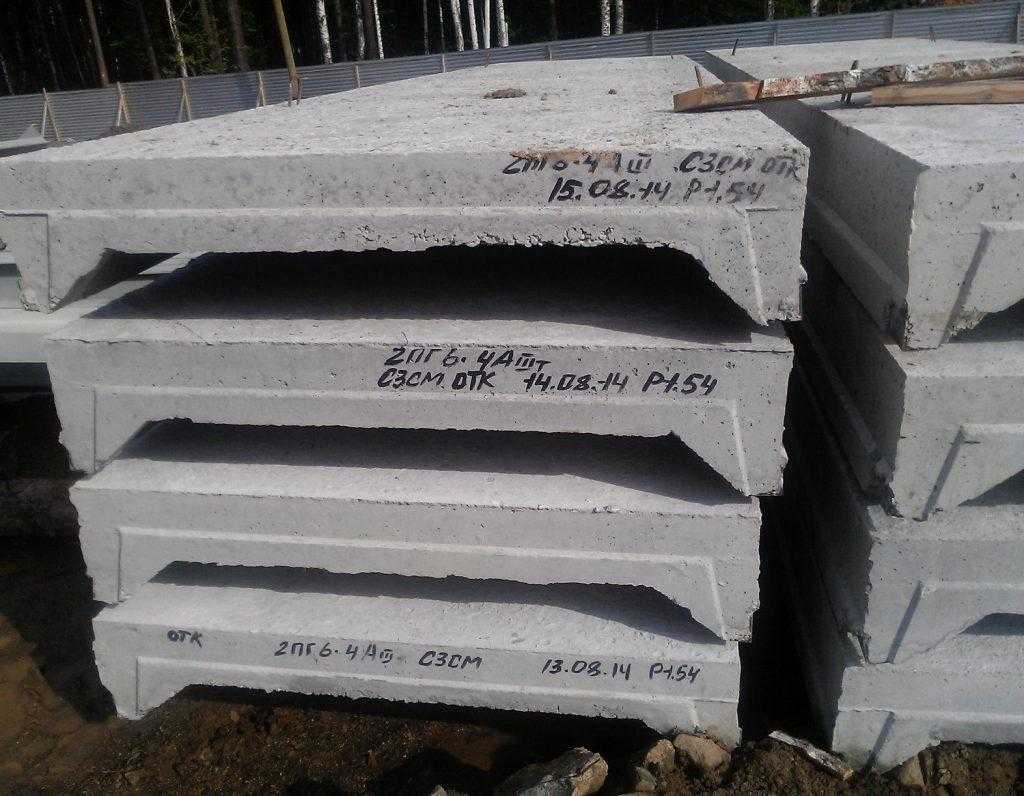

На фото-плиты перекрытия ребристые:

Главная особенность такого строительного материала заключается в том, что из области растяжения бетон абсолютно уходит, а вот в области сжатия он локализуется. Благодаря армированию ребристой плиты удается сэкономить бетон и уменьшить толщину изделия. Но на прочностные параметры это никак не влияет.

На видео рассказывается о ребристых плитах перекрытиях, размерах, госте:

Как правило, такой материал активно задействуют на объектах промышленного характера, чердаках разнообразных комплексом. Но для этого необходимо соблюдать главное условие – шаг несущей стены не должен превышать 6 м. В жилых зданиях такой вид перекрытия не применяется. Причина в том, что имеется ограниченность обшивки нижней поверхности. Расчет конструкции строителями производится при помощи специальных программ, в которые вносят схемы.

На основании этого можно выделить следующую продукцию с напряженной арматурой:

плоская верхняя плита;
особые материалы – оболочки, для них характерна сводчатая поверхность.

Состав маркировки предполагает следующие наименования:

параметры обозначают при помощи цифр и букв;
показатель несущей способности;
класс и тип арматуры;
вид бетона;
дополнительные свойства, если они имеют место.

Узнать о том, каковы размеры железобетонных плит перекрытия можно прочитав статью.

Установка ребристых монолитных перекрытий происходит при помощи различных методов

Неважно, какой вариант был выбран, здесь все равно понадобится использование автомобильного или башенного крана. Для поимки материала крюком требуется специальные монтажные петли

Перед покупкой и их установкой требуется проверить количество и состояние петель. При установке перекрытий очень важно придерживаться составленного порядка действий.

О сборных плитах по сериям ПК и ПБ

Плиты ПК часто используют для создания межэтажных перекрытий, но постепенно с рынка они вытесняются ПБ. Основное отличие и преимущество плит ПБ – технология безопалубочного производства, благодаря которой панели можно делать практически любой длины (изделие идет с конвейера лентой и режется на нужные куски).

Толщина плит стандартная и равна 22 сантиметрам. При расчетах толщины перекрытий дополнительно учитывают такие параметры: толщина бетонной стяжки до 5 сантиметров, слой изоляции (если есть), слой напольного покрытия, сам потолок. Все это влияет на особенности монтажа плиты, поэтому просчитывается заранее.

Все плиты используются для создания надежного и прочного перекрытия. В индивидуальном малоэтажном строительстве плиты применяются для: закладки полов, разделения чердаков и этажей, создания односкатных крыш в хозпостройках, ограждающих конструкций, площадок.

Стандартная несущая способность плит с весом мебели и людей составляет 150 кг/м2, звуко- и теплоизоляционные характеристики гарантируют надежную защиту от шума и холода даже там, где монтируются однослойные полы.

Длинные плиты (до 9 метров для ПК, 12 для 4-6 ПК, ПГ) актуальны для монтажа промышленных, общественных зданий, они универсальны и могут использоваться где угодно

Выбирая размер, обязательно учитывают важность соблюдения нормы закладки на опоры – 7-15 сантиметров в соответствии с материалом стен

Армирование ПК осуществляют сталью марки А4-А5, а также поперечной проволочной сеткой небольшого диаметра. Серия ПБ предполагает только продольную арматуру из прочных стальных прутьев класс К-7. Благодаря отсутствию поперечного каркаса плиты можно резать под любым углом, используя в строительстве здания необычной конфигурации.

Все плиты шлифуются, поэтому их поверхность практически не требует подготовительных отделочных работ. Что касается стоимости, то обычно плиты серии ПБ стоят дешевле, чем ПК. В общем же при пересчете на квадраты цены квадратного метра, перекрытие шириной в 1 метр стоит дороже применения изделий 1.2-1.5 метра шириной.

Этапы строительства монолитной плиты перекрытия

Начинается строительство с составление чертежа будущей конструкции плиты. А именно, расчета толщины перекрытия, подсчета веса арматуры необходимой для армирования, марки используемого бетона. На эти параметры влияют многие факторы, которые следует учесть при составлении чертежа, самостоятельно это делать не советую, лучше заплатить проектировщику и он произведет все расчеты, а вы будете спать спокойно.

На начальном этапе возводятся вертикальные несущие опоры строения, на которые будет опираться перекрытие. Это могут быть колонны, стены из бетона или кирпича, а также и газосиликатного блока необходимой плотности.

Установка опалубки под бетонные стены.

После возведения несущих опор устанавливается горизонтальная опалубка под перекрытие необходимого размера, с запасом от 30 см, для установки борта. В состав опалубки входят телескопические стойки, треноги, короны, ригеля и ламинированная фанера. Процесс монтажа опалубки проводится в следующем порядке:

Устанавливаются треноги. Их функция фиксировать стойки в необходимом месте в вертикальном положении.
Расстановка и крепление стоек к треногам. Изначально стойки выдвигаем на необходимое расстояние, в зависимости от высоты будущего перекрытия, с учетом ригелей и фанеры, например: если перекрытие высотой 3 метра, то стойку выдвигаем на 258 см, то есть 300 см отнимаем 2 ригеля по 20 см и фанеру 2 см. На стойки надеваем короны.
Монтируем несущие ригеля в короны стоек. Они должны выступать минимум 15 см, за корону.
Раскладка поперечных ригелей и выравнивание опалубки по уровню, с помощью нивелира или лазерного уровня.
Укладка фанеры. Шаг ригелей в пределах 40-60 см, при толщине перекрытия 15 – 22 мм. Этот параметр зависит от толщины используемой фанеры и от толщины будущей плиты.
Установка борта, края перекрытия. Бывают случаи, когда пробиваются по краю плиты только гвозди в качестве ориентира для армирования, а бортовая опалубка устанавливается позже, так как она может мешать процессу армирования.

Сборка горизонтальной опалубки под плиту перекрытия.

После установки опалубки выполняется армирование плиты перекрытия, укладывается арматура нижнего и верхнего слоя, по проекту и соединяется между собой проволокой, образуя железный каркас (подробнее процесс армирования разберём ниже).

На следующем этапе плиту бетонируют. С помощью крана и колокола для подачи бетона, либо бетононасосом. При укладке бетонной смеси её обязательно следует уплотнять вибратором, заливка производится беспрерывно, плита должна быть монолитной (бывают исключения при больших объёмах, могут устанавливаться отсечки, обязательно согласовывается с проектировщиком). В жару следует накрыть плиту клеёнкой и периодически поливать водой, чтобы бетон не пересыхал, в зимний период на арматурный каркас крепят обогрев.

Процесс бетонирования монолитной плиты бетононасосом.

После того как плита перекрытия наберёт необходимую прочность, производится демонтаж опалубки, места стыков листов фанеры, при необходимости шлифуют.

Расчет количества плит и их размеров для частного дома

Размеры плит и схема их раскладки по перекрытию, как правило, определены в проекте строительства дома. Но в российском частном домостроении возможны любые чудеса. Часто под лозунгом экономии где-то на просторах интернета изыскивается проект дома либо заказывается самый недорогой проект. Строить по таким исходникам опасно, вот и приходится застройщику разбираться с плитами по ходу строительства. Но это не страшно, если подходить к решению проблемы ответственно, понимая главные моменты, — потребность и габариты плит перекрытия:

Длина плит – это расстояние между опорными стенами плюс расстояние, необходимое для надёжного опирания плит на несущие стены.

Ширина плит подбирается так, чтобы полностью перекрыть строение. При новом строительстве стены возводятся с учётом размеров плит перекрытия. Изделия укладываются вплотную, впритык к стенам, не опираясь на них. Перегородки не несущие (межкомнатные) в расчётах не учитываются: плиты укладываются сверху без опирания или впритык к перегородкам.

При невозможности обеспечить перекрытие полностью, оставшийся участок заливается монолитным бетоном с армированием в подготовленную опалубку. Лучше добавить монолитом недостающую часть перекрытия, чем перекрывать с «запасом», а потом отрезать излишки. Нельзя самостоятельно резать заводские напряжённые плиты без профессионального понимания процесса.

Расшифровка маркировки

П-образные плиты перекрытия характеристики (вес, размер, нагрузки и т.д.) предполагают разные

Поэтому до покупки нужно все тщательно просчитать, а в процессе выбора изделий обращать внимание на маркировку с основными данными

Что включает маркировка П-образной плиты:

Обозначения в виде цифр и букв, которые расшифровывают вес и размеры
Характеристики арматуры (тип, класс)
Коэффициент несущей способности
Тип и марка бетона
Дополнительные характеристики и свойства (если есть)

Так, если на изделии указана такая информация 2П1 – 3, Ат – VI П-1, то это говорит о следующем. Первые три обозначения (2П1) указывают на типоразмер панели. Тройка говорит о разделении элементов перекрытия в соответствии с несущей способностью. Потом идет расшифровка класса арматуры (напряженной предварительно). Символ П – использовался легкий бетон, Т – тяжелый.

Последний символ обозначает конструктивные особенности панели: 1 – в плите есть дополнительные закладные, 2 – в боковых ребрах есть технологические отверстия по 21 сантиметру, 3 – есть отверстия величиной 21 и 70 сантиметров.

Основные виды

Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.

Таблица 1. Основные виды плит перекрытия

№	Маркировка	Конструкция	Особенности
1	П	Полнотелая, монолитная	Высокая прочность, большой вес
2	ПТ	Монолитная, полнотелая	Высокая прочность, большой вес
3	ПК	Пустотная	Изготавливается опалубочным способом
4	ПБ	Пустотная	Изготавливается безопалубочным способом
5	НВ	Пустотная	Изготавливается методом пропаривания в металлических формах
6	2ПБ	Пустотная утолщённая	Изготавливается безопалубочным способом, толщина увеличена
7	ПНО	Пустотная	Изготавливается опалубочным способом, толщина уменьшена
8	3,1ПБ	Пустотная	Изготавливается безопалубочным способом, толщина уменьшена
9	1,6ПБ	Пустотная	Изготавливается безопалубочным способом, толщина уменьшена
10	ПГ	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам
11	ПР	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам
12	ПП	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам

В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.

Пустотные плиты

Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.

Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.

Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.

ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.

Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.

Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.

Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.

Изделия 2ПБ имеют толщину 265 мм.

Полнотелые плиты

ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.

Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.

Ребристые плиты

Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.

ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.

Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.

Особенности производства плит с маркировкой ПК и ПБ

Железобетонные изделия серий ПБ и ПК относятся к категории пустотных плит перекрытия. Технологические пустоты в их конструкции расположены по всей длине, что обеспечивает небольшой вес по сравнению с монолитными перекрытиями, позволяет незначительно улучшить звуко- и теплоизоляционные характеристики.

Основное отличие плит ПК и ПБ заключается в их технологии изготовления:

ПК – изготовляются по старому методу опалубочного формования.

Фото 1. Производство изделий марки ПК
ПБ – производятся по новой технологии безопалубочного непрерывного формования.

Фото 2. Изготовление плит марки ПБ методом непрерывного формования

ЖБИ серии ПК производятся из бетона марки М200-М400. Для армирования применяется арматура класса АIII. В изделиях длиной более 4,2 м используются преднапряженные армирующие элементы. Формование осуществляется в металлической опалубке с последующим уплотнением бетона с помощью специального вибрационного оборудования.

Детальнее технология производства рассмотрена в следующем видео:

Плиты перекрытия ПБ изготовляются с применением бетона более высоких марок прочности – М400-М500. Для армирования изделий любой длины используется преднапряженная арматура. Предварительное напряжение сжатых и растянутых зон позволяет минимизировать свободный прогиб ЖБИ этого типа и увеличить их стойкость к трещинообразованию по сравнению с ПК.

Техника изготовления рассмотрена в представленном ниже видеоматериале:

Чтобы окончательно определиться с вопросом о том, какие выбрать плиты перекрытия – ПК или ПБ, нужно рассмотреть и другие их особенности – основные технические характеристики, геометрические параметры и конструктивные отличия.
