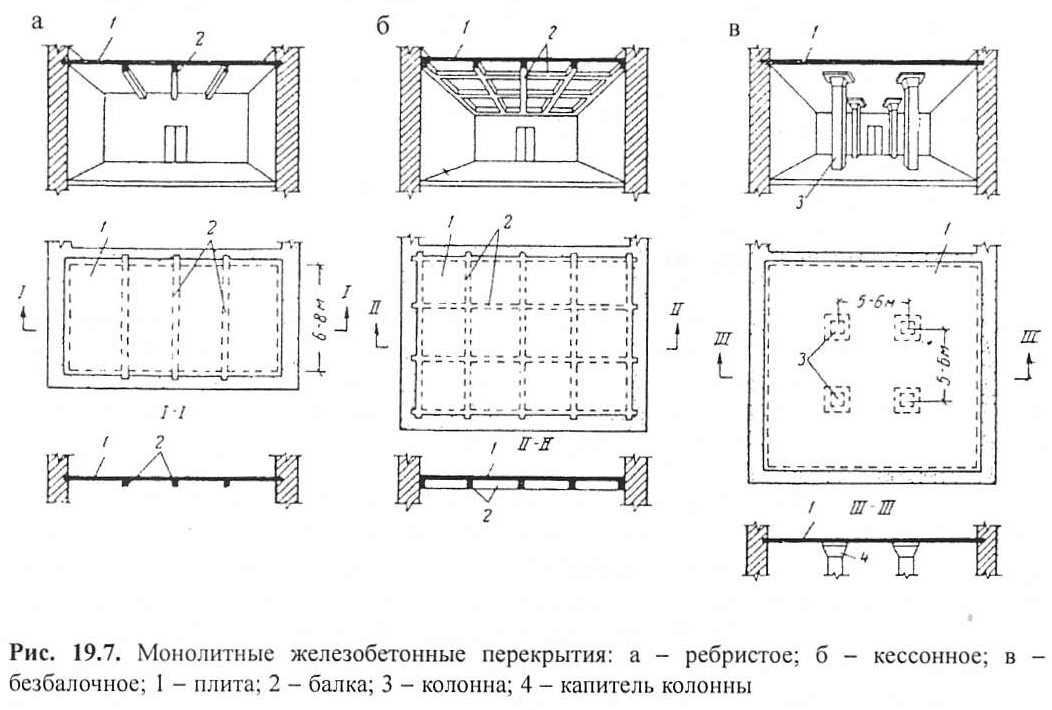

Применение монолитных перекрытий

Особенности

П-образная плита перекрытия производится в формате цельного бетонного монолита с арматурой внутри и вспомогательным продольным элементом, который призван выполнять функцию балки, работающей на изгиб.

Для минимизации воздействия поперечной нагрузки в конструкции используют поперечные ребра. Благодаря объединению двух материалов (бетон и металл) удается достичь максимальной прочности и компенсировать, перераспределить, воспринять разные типы нагрузок.

Разные задачи предполагают использование разных типов плит. Так, в индивидуальном строительстве чаще всего используют сплошные, плоские либо пустотные плиты, в возведении промышленных зданий актуальны ребристые.

Процесс изготовления плит простой: в специальной металлической форме собирают каркас из стальной арматуры, монтажных петель, потом заливают приготовленную по правилам (чтобы добиться максимальной прочности) бетонную смесь. Далее раствор вибрируется и подвергается температурно-влажностной обработке, в течение 4 недель сохнет и набирает прочность.

Особенность конструкций описываемого типа – наличие ребер, которые обычно располагаются в одном/двух направлениях по плоской поверхности. Благодаря П-образной форме удается добиться максимальной прочности при воздействии изгибающей нагрузки, но значительно уменьшить вес. Правда, неровная форма ограничивает использование изделия – в частном строительстве плиты выбирают только для обустройства подвалов и чердаков, часто – гаражей.

Основное условие в процессе работы – соблюдение шага несущей стены, не превышающего 6 метров. Вся конструкция перекрытия рассчитывается заранее, вручную либо по специальной программе. Если говорить о производстве в промышленных масштабах, то плиты могут быть сделаны из бетона разного типа – тяжелого, легкого, силикатного.

Процесс монтажа

Перед тем как начинать изготовление монолитного безбалочного бетонного перекрытия подготавливают инструменты, оборудование и расходные стройматериалы.

Технология изготовления:

1. Приступают к сборке опалубки. Потребуется доска 20-30 на боковые стены, доска 30-40 мм для днища и водостойкая фанера 20мм.
2. Для размещения опалубки используют поперечные балки и опоры, с расстоянием между ними 1-1,2 м.
3. После того как будет выставлена опалубка строго горизонтально, монтируют боковые стенки и закрывают дно пленкой, чтобы не допустить вытекания раствора через щели и для образования гладкой и ровной поверхности плиты.
4. Армирование проводится строго по расчету, как правило, проволокой Д 10-14 мм, в зависимости от результатов расчета.
5. Вяжут сетку из арматуры с шагом 200 мм мягкой отожженной проволокой.
6. Арматура используется цельными кусками, если длины недостаточно выполняют нахлест с расстоянием не менее 40Д.
7. Стыки соединений должны располагаться в шахматном порядке.
8. Усиливают сетку по краям п-образными элементами, нижнюю зону сетки усиливают над проемами, а верхнюю над установкой несущих стен. Кроме того, усиленное армирование выполняют в местах опирания колонн.
9. Для заливки применяют бетон М400 в составе: щебень-песок-бетон, как 4:2:1.
10. Бетонный раствор заливают с чередованием противоположных углов, сначала в одном, после в противоположном направлении.
11. Для удаления воздушных пустот используют глубинный вибратор.
12. Процесс заливки непрерывный, после завершения верхнюю поверхность разравнивают приспособлениями похожими на швабры.
13. Снимают опалубку примерно через 3 недели по окончании заливки, когда перекрытие наберет не менее 80% своей прочности. Даже если опалубку нужно снять раньше, то несущие опоры оставляют до полного процесса формирования крепости монолита не менее чем на 28 дней.

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки. По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Конструкционные особенности ребристого монолитного перекрытия

Давайте разберемся, что из себя представляет данный вид конструкции и каковы перспективы его применения в частном строительстве.

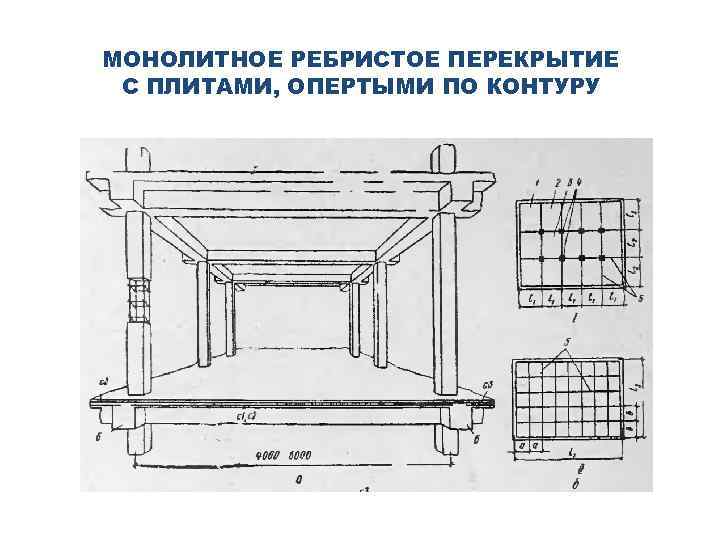

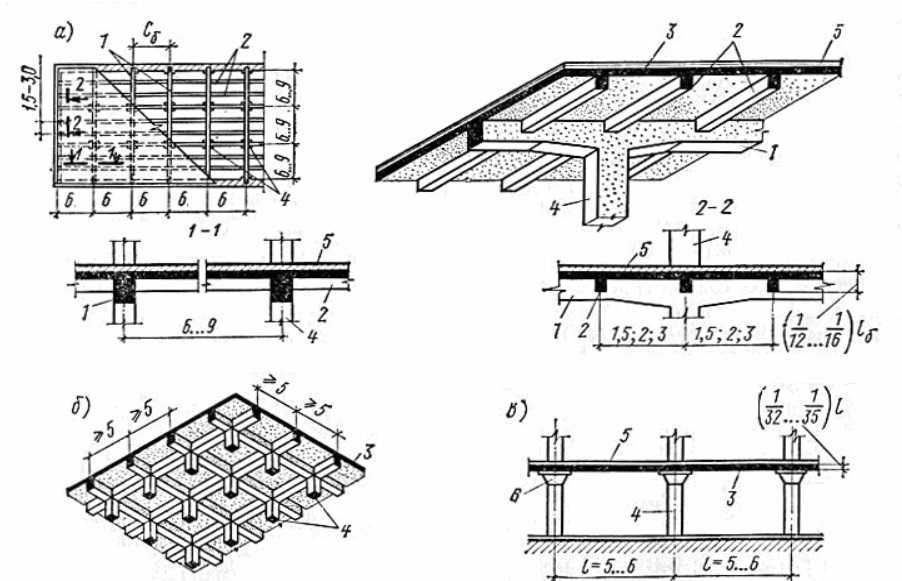

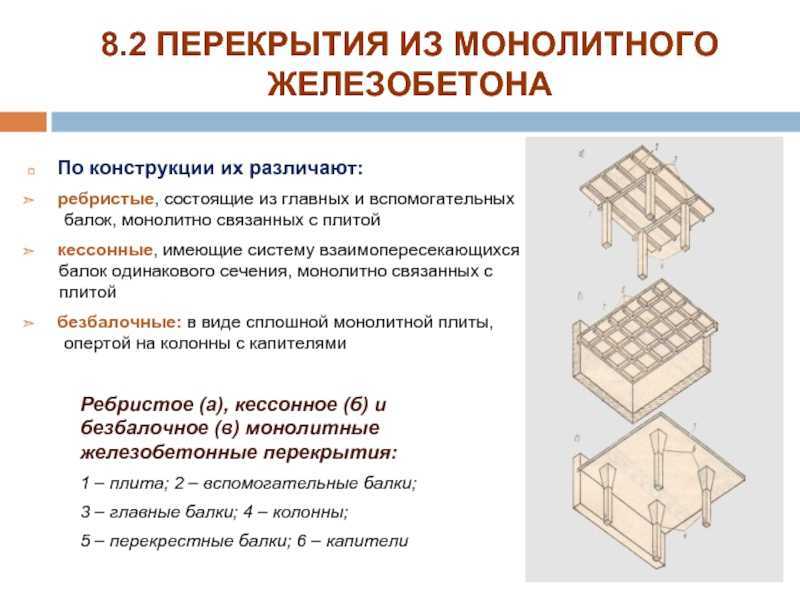

Ребристые монолитные перекрытия состоят из балок, которые могут идти в одном или двух направлениях, и плиты, соединенной с балками в единую конструкцию (т.е. работают балки совместно с опирающейся на них плитой). Применяются такие конструкции при строительстве зданий с большими пролетами (промышленных зданий, торговых центров, метрополитена, водоохранных, хозяйственных сооружений и т.д.).

двунаправленное ребристое перекрытие

опалубка для ребристого перекрытия

Применение взамен плоской ж/б плиты обусловлено уменьшением расхода бетона при возведении перекрытия и, как следствие, снижением нагрузки на несущие стены и фундамент. Снижение нагрузки на несущие конструкции здания позволяет архитекторам создавать более интересные по своему дизайну сооружения.

Не второстепенным фактором является и уменьшение затрат на заливку бетона и армирование. Для создания ребристых перекрытий используют бетон класса В15-В25 и арматуру следующих классов: А240, А300, А400, В500. Выбор класса зависит от реализации конкретной конструктивной задачи.

Изготовление данного вида межэтажных плит ничем не отличается от других железобетонных конструкций, за исключением принципа использования специальной съёмной опалубки. Принципиальную схему и внешний вид конструкции вы можете видеть на рисунке. Именно за счет формы опалубки создаются в итоге «ребра».

С общими понятиями мы разобрались. Теперь поговорим о применимости ребристых монолитных перекрытий при строительстве коттеджей и загородных домов для постоянного проживания. В сети существует достаточно большое количество информации о создании подобных конструкций своими руками

Такое внимание к наличию «ребер» в межэтажном ж/б перекрытии определяется, прежде всего, желанием сэкономить на его строительстве. Однако при этом стоит учитывать следующие моменты:

• Необходим грамотный расчет конструкции;
• Строительные компании предлагают в прокат съёмную опалубку и стойки, необходимые для изготовления ребристых плит, однако заказ в аренду такой опалубки обойдется гораздо дороже, чем для классической монолитной плоской плиты, что может в итоге нивелировать экономию на бетоне;
• Создание опалубки своими руками (например, из досок или плит ОСБ) довольно длительный и трудоемкий процесс, т.е. вам придется учитывать и высокую трудоемкость работы;
• Кроме того внешний вид потолка с балками впишется не во всякий интерьер. Возможно, его придется впоследствии зашивать гипсокартоном или другими материалами.

двунаправленное ребристое монолитное перекрытие

перекрытие по профнастилу

Армирование плит

Арматура, которая воспринимать основные растягивающие напряжения от изгибающего момента, будет снизу. В тоже время, если пустотная плита изготовлена по опалубочной технологии, в опорной части где имеется максимальная поперечная сила, будут присутствовать поперечные стержни, чтобы воспринять данную поперечную силу

Обратите внимание, что в верхней части плиты может и не быть арматуры, а если и будет, то какие-то конструктивные сетки. Но основная арматура будет сосредоточена в нижней части

Существует две основные схемы разрушения плиты перекрытия:

Монолитное перекрытие первого этажа … Как укладывать плиты перекрытия на …

• когда разламывается по середине
• разлом в опорных участках в виде наклонных трещин.

Особенности П-образной плиты

Наиболее популярной модификацией таких видов считается П-образная ребристая плита. Это строительное изделие, из легких /тяжелых бетонов высочайшей марки с ребрами жесткости и армокаркасом внутри. Их устанавливают в здании с целью разделения внутреннего пространства по высоте на этажные пролеты.

Для увеличения прочности изделия, в бетонную смесь добавляют специализированные добавки. Интегрирование в толщу бетона арматурного каркаса приводит к увеличению стойкости плиты к изгибу, поэтому можно в целом уменьшить толщину готового изделия, что существенно экономит объем цемента, а, следовательно, и себестоимость ЖБИ.

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс. Многопустотные плиты перекрытия характеризуются наличием пустотРовная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

• круглыми;
• овальными;
• полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Существуют различные виды плит перекрытий.Шатровые — представляет собой лоток с направленными вниз или вверх ребрами, толщиной 140 — 160 мм. Благодаря такой конструкции и существованию армированного слоя, значительно снижается расход бетона, сохраняя при этом высокие показатели прочности. Такое сборное перекрытие может противостоять деформации. Несколько поперечных ребер обеспечивают дополнительную надежность. К минусам этого вида плит можно отнести небольшую, если сравнить с пустотными плитами, тепло и звукоизоляцию. Очень распространенная П — образная форма используется в строительстве нежилых помещений, таких как гараж или сарай. Применять шатровые плиты для строительства междуэтажных перегородок мы не рекомендуем, потому что они придают потолку не слишком респектабельный вид, да и проведение отделки и установки коммуникаций будет сделать весьма не просто.Пустотные — внутри этих плит есть параллельные продольные пустоты, обычно круглой формы. Такие сборные железобетонные плиты перекрытия – более распространённые и активно используются при постройке зданий. Пустотные плиты обычно представлены в форме конструкции, с нескольким количеством полостей различного сечения: круглой, полукруглой и овальной формы. Они имеют прекрасные изоляционные характеристики. Данный тип перекрытия в значительной степени, уменьшает нагрузку на фундамент и стены дома.Сплошные — это перекрытия с отсутствием пустот. Имеют более высокую прочность, но меньшую, по сравнению с пустотными плитами, звуко и теплоизоляцию и больше весят.

Рекомендации для оформления кессонами

Система кессонных потолков отличается своеобразием, поэтому перед тем как принять окончательное решение насчет такой конструкции, лучше ознакомиться с несколькими рекомендациями:

Далеко не все стилистические направления позволяют оборудовать такие потолки. Иногда гармонии добиться невозможно. Помимо хай-тека к стилям, не допускающим присутствия кессонных потолков, относится авангард, минимализм, поп-арт.
Только идеальное освещение даст возможность создать привлекательную поверхность. Недостаточный его уровень может сделать потолок блеклым, абсолютно невыразительным.
Сочетание цвета и оттенка деревянных кессонных конструкций с напольным покрытием и предметами мебели в комнате — способ сделать интерьер законченным, гармоничным.
Размеры ячеек подбирают, исходя из размеров комнаты

В больших помещениях хорошим решением будут небольшие ниши, в маленьких — наоборот, разрешены крупные ячейки.
Светлые тона рекомендуют выбирать, если хозяева не хотят акцентировать внимание только на потолке. В этом случае лучший вариант — белый цвет конструкции.
Чтобы избежать нежелательного «уменьшающего» эффекта, балки рекомендуют сдвигать к дверным и оконным проемам.
Кессонная конструкция в определенной части комнаты — один из возможных вариантов зонирования пространства.
Подсветка и цветовая палитра, продуманные на стадии проектирования, обеспечат идеальный вид потолка.

Темные секции — оптимальный вариант для комнат с высокими стенами. Они дают возможность зрительно уменьшить размеры помещения. Светлые конструкции — идеал для невысоких стен. Кессонные потолки, расположенные в гостиной, кухне, кабинете (библиотеке), будут служить отличным украшением главных комнат дома.

Характеристики и параметры

Безбалочные перекрытия должны:

• переносить без повреждений требуемые проектные нагрузки;

• обладать расчетной жестью, не прогибаться под грузом собственного веса и расположенного оборудования;
• владеть расчетной тепло-, звуко-, влаго- и биологической защитой, соответствовать всем требованиям СЭС и пожарной безопасности;
• иметь начальные характеристики, чтобы препятствовать образованию и чрезмерному раскрытию трещин и прочих дефектов, нарушающих нормальную эксплуатацию перекрытий;
• иметь срок эксплуатации не ниже, чем установлен для стеновых конструкций здания.

Для того чтобы соблюдались все требования нормативных документов, а полученные железобетонные изделия соответствовали ГОСТ 27751, потребуется не только правильно спроектировать конструкцию и ее установить, но также применить исходные материалы, которые по своим характеристикам будут соответствовать нормам СНиП.

Главными нормируемыми и контролируемыми характеристиками производственного качества бетона считаются:

1. Оптимальная марка бетона М300-М400, а если по условиям эксплуатации потребуется противостоять большим потокам воды, то марка М450-М500.
2. Класс на прочность по сжатию: В2-В5.
3. Нормативная прочность бетона по осевому растяжению должно соответствовать 0,95 МПа.
4. Марка по морозоустойчивости F отвечает за безопасное число циклов замораживания/размерзания, должно быть не меньше чем у стеновых конструкций и может находиться в пределах F=100-300.
5. Марка по водонепроницаемости W, устанавливается по наибольшему напору воды, который выдерживает бетон толщиной 15 см. Например W2 не пропускает воду когда на него давит слот высотой 20 м.в.ст. (2 бар), а W12 соответственно выдерживает 120 м.в.ст. Для производства безбалочных плит может применяться марка водонепроницаемости от W2 До W12.
6. Подвижность бетона«П» не ниже 4 класса, чтобы гарантировать качественное заполнение армоконструкции.
7. Оптимальная марка по средней плотности D300- D600 соответствует классу прочности на сжатие В2-В5.

Производство пустотных плит перекрытия: оборудование, материалы

Пустотные железобетонные плиты перекрытия применяются при строительстве сборного типа зданий. Многопустотные плиты перекрытия можно поделить на два типа: ПК (плиты круглопустотные) и ПБ (плиты безопалубочные).

На одном объекте можно применять оба вида железобетонных плит, поскольку они имеют много одинаковых характеристик.

Плиты изготавливают шириной 1.0, 1.2 и 1.5 м, высотой 220 мм, но разной длины.

Принципиальное отличие плит заключается в способе их изготовления, что не влияет на эксплуатацию зданий никаким образом.

Производство пустотных плит перекрытия, оборудование

Плиты ПК делают в опалубках, ограничивающую плиту по контуру. В связи с этим минимальная их длина — 1.8 м, максимальная 7.2 м с шагом 300 мм. Плиты ПК изготавливают по нормативным документам — сериям, который были разработаны еще в советские времена.

Плиты ПБ изготавливают без опалубки при непрерывном литье бетона и придают окончательный вид изделию с помощью формировочной машины. При таком способе изготовления получается длинная лента, которая режется на плиты нужного размера, с точностью до нескольких сантиметров. Максимальная длина плиты ПБ — 9 метров при высоте 220 мм.

Плиты ПК выпускают с монтажными петлями, что облегчает их установку при возведении здания, в плитах ПБ при обычном изготовлении петли не предусмотрены, но в большинстве случаев могут быть выполнены при дополнительной договоренности с заводом-изготовителем.

Кроме того плиты армируются по-разному. Плиты ПК армируются арматурой периодического профиля класса А-III, A-IV, А-V, которая натягивается механическим или электротермическим способом. В качестве арматуры в плитах ПБ служит канат из проволоки или высокопрочная проволока Вр-II диаметром 5 мм, которая также натягивается. Все плиты опираются на две стороны, но плиты ПК возможно опереть на три стороны при необходимости

Очень важное отличие плит ПБ в том, что их можно срезать под углом для соблюдения архитектурной планировки

Процесс монтажа своими руками

Конструкция из монолита собираются своими руками, согласно принятой технологии стандартов ГОСТов и СНиПов. Чтобы она вышла прочной и крепкой, на практике в монтаже используют 2 основных способа опалубки:

• мелкощитовую – все элементы легко собираются и убираются через дверной проем;
• крупнощитовую – при закладке частей оставляют щель 40 (см), через которую потом снимают опалубочные элементы. Затем ее заделывают бетоном.

Несъемную опалубку используют для тех сооружений, для которых допустимо использовать только неразрезные перекрытия. При этом точка их опирания будет находиться на двух или трех сторонах.

Сам процесс включает в себя следующие шаги:

1. Подготовить место на объекте, с одновременной уборкой мусора, разметкой с нанесением маячков, закупкой и подготовкой сборных элементов конструкции.
2. Распределить блоки, между которыми будут лежать балки. Укладывать их как можно плотнее друг к другу.
3. Уложить балочные части с тригонами, при наличии закрепляющих армированных частей по узлам опирания, сварить их или надежно закрепить анкеровкой.
4. Внутрь пролетов установить подходящие по размерам, одинаковые стойки.
5. На балки уложить монолитные плиты, сварить боковые выступающие части. Между ними также можно укладывать блоки.
6. При желании сверху на поверхность положить армированную сетку, надежно закрепить ее по углам металлическими уголками.
7. Выполнить заливку готового раствора бетона с помощью насоса, предварительно смочив поверхность элементов конструкции, с которыми адгезируется бетон.
8. Элементы несъемной опалубки остаются в монолите. Несъемные части из дерева, металла или фанеры снимаются.

Затем необходимо выполнить визуальный осмотр поверхности. Не должно быть выступающих частей армировки, смещений углов и неровностей. Отклонения от маячков, не более 2-5 (см), можно поправить дополнительной заливкой бетона.

Балки для СМБП лучше всего приобретать заводского изготовления, и не пытаться делать кустарным способом, чтобы предотвратить разрушения, и быть уверенными в качестве изделий.

Плюсы и минусы применения

Этот вариант железобетонного перекрытия применяется при строительных работах на зданиях различного назначения. Высокие производственные характеристики и длительный расчетный период эксплуатации, гарантируют возводимому объекту наивысшую устойчивость и надежность даже при наиболее неблагоприятных погодных факторах.

Данный вариант плит перекрестий имеет несколько десятков модификаций, которые выпускаются крупными промышленными предприятиями ЖБИ. Они способны вынести нагрузку до 800 кг/м2.

Главные преимущества конструкции ребристых плит перекрытия:

• сконструированы для значительных нагрузок, поэтому хорошо применимы в сейсмически активных районах;
• высочайшее производственное качество, выносливость и практичность;
• длительный срок эксплуатации выше 50 лет, это качество обеспечивается применением арматуры с антикоррозийными характеристиками и высокой маркой бетона;
• повышенный уровень звуконепроницаемости по сравнению с бетонной плитой;
• низкая себестоимость производства, а, следовательно, и отпускная цена, из-за не очень дорогих и доступных исходных материалов;
• универсальность и экологическая безопасность, может применяться для объектов жилого и общественного назначения, к которым предъявлены повышенные санитарные требования;
• сравнительно простой монтаж;
• высокая устойчивость по отношению к внешним факторам;
• прочность конструкции, которую обеспечивают ребра жесткости, компенсируя возникающие изгибающие нагрузки;
• высокая стойкость по отношению к динамическим/статическим нагрузкам, на 15% превышает показатели у монолитных аналогов, и на 25% — у пустотелых;
• универсальность размера, десятки различных модификаций позволяют подобрать плиту практически для любых строительных конструкций.

Где возможна установка?

Изготовляют ребристые перекрытия, как с предварительным напряжением арматуры, так и без него. Последний вариант может устанавливаться при особых условиях: для высотных жилых объектов, при пролете колон не выше 6 м, для крупнопанельных промобъектов, а также для монтажа перекрытий чердачного типа в жилом или административном здании.

Кроме функционального назначения зданий, на которых допускается установка таких плит, имеются ограничения по климатическим и сейсмическим характеристикам и показателям окружающей среды:

• Допустимая температура ниже +50С, которая возникает в результате технологических процессов на промпредприятии;
• Предельно низкая температура выше -40С для сооружений, расположенных в климатических условиях с низкой температурой;
• Сейсмичность не более 9 баллов;
• Отсутствие источников создания агрессивных газов, по отношению к железобетону.

В том случае, когда потребуется эксплуатировать ребристые перекрытия при сверх граничных температурах окружающей среды ниже -40С и выше +50С, плиты должны быть изготовлены по специальному проекту, что отражается в сертификате качества на продукцию.
