Строительство подпорных стен из камня

Подготовительные работы

Так как я не строитель и опыта строительства подпорных стенок у меня не было, пришлось обратиться к всемирной паутине. Технология «сухой кладки» показалась мне более простой и менее затратной по сравнению с кладкой «на раствор». Нашел вот такую полезную схему строительства подпорных стен разного типа. Моя стена ближе всего к рисунку Ж.

Расчет количества камня

На основании полученной информации произвел несложные расчеты:

площадь основания стены — 12м х 0,3м = 3,6 м2планируемая высота — 0,3 м, при использовании плитняка толщиной от 40 до 60 мм получаем 30 см / 5 см = 6 рядовТо есть в сумме на стенку длиной 12 м и шириной 30 см потребуется плитняка общей площадью — 21,6 м2. Таким образом нужно купить камня не менее 22 м2. Для постройки стенки выбрали мелкозернистый гранитный плитняк на ближайшем строительном рынке. Кроме этого потребуются:

Материалы для работ

Подготовил материалы для производства работ:

• доски 150х25 мм, для опалубки;
• антисептик для обработки досок;
• геотекстиль, чтобы выстлать на дно песчаной подушки;
• отсев, учитывая, что высота стены мизерная, решил просто сделать песчаную подушку размером 0,15м х 0,3м х 12м = 0,54 м3 (Высота х ширина х длина);
• клей эластичный морозостойкий Ceresit CM 14 Extra один мешок 25 кг.

Бутовая кладка природного камня

Длина бутовых камней варьируется, как правило, в диапазоне 150-500 мм. Жесткие и прочные камни хорошо подходят для обустройства фундаментов, гидротехнических сооружений и других построек. Бутовый камень перед укладкой подвергают тщательной чистке. Крупные булыжники раскалывают и дробят на мелкие части.

Для бутовой укладки дикого камня своими руками подходят необработанные крупные куски пород: ракушечника, гранита, доломита, туфа, песчаника, известняка

Для работы с природным камнем потребуется: а – кувалда, б – небольшой молоток, в – металлическая трамбовка, г – деревянная трамбовка

В процессе плинтовки осуществляется дробление валунов с применением 5 кг кувалды и скалывание заостренных углов мелких камней с помощью молотка весом в 2,3 кг. Примерно вот так это делается:

При строительстве вертикальных конструкций самые крупные и устойчивые камни устанавливают в качестве основания в нижнем ряду. Их также используют и при обустройстве углов и пересечения стен. Укладывая последующие ряды необходимо следить за тем, чтоб швы были немного смещены относительно друг друга. Это позволит повысить прочность и надежность возводимого сооружения.

Раствор выкладывают на камни с небольшим излишком. В процессе кладки камни утапливают в цементный раствор при помощи молоточка-кулачка. После утрамбовывания излишки растекаются по вертикальным швам между камнями. Зазоры между валунами заполняют щебнем и мелким камнем. Наиболее аккуратно смотрятся швы, ширина которых по свей длине ряда не более 10-15 мм.

Поскольку перевязку швов бута и валунов неправильной формы выполнять весьма проблематично, во время укладки природного камня необходимо поочередно размещать ряды тычковых и ложковых камней.

Такая перевязка основывается на принципе цепной перевязки, которую зачастую применяют при кладке из кирпича. Благодаря такой технологии конструкция получается более крепкой и долговечной

На завершающем этапе необходимо при помощи шпателя выполнить затирку швов и при необходимости промыть покрытие проточной водой.

В качестве примера данной «мокрой» технологии можно показать вот такую подпорную стенку:

Особенности

Каменная подпорная стенка – это одновременно архитектурное и инженерное сооружение для профилактики обвала и сползания грунта, находящегося на уклоне местности. Речь идет о таких местах, как:

• собственно склон;

• выпуклые формы рельефа;

• откосы;

• впадины и низменности.

Для устройства подпорных стен обычно применяют различные каменные блоки.

Именно камень лучше всего соответствует требованиям надежности, практичности и внешней элегантности. Стоит отметить, что подпорные стенки могут иногда успешно блокировать гидростатическое давление жидкости. Если конструкция изначально не рассчитана на подобное воздействие, сразу за ней обустраивают дренаж, чтобы смягчить давление.

Стенки могут стоять как отдельно, так и в связке с примыкающими сооружениями. Конструкции до 10 м считаются низкими, до 20 м – средними, а в высокую группу входит все, что более 20 м. Для работы могут применяться:

• железобетон;

• обычный бетон;

• бутобетонные блоки;

• кирпичи.

Способы самостоятельного обустройства

Существует немало способов того как построить подпорную стенку ландшафтный дизайн. В их число входит несколько базовых конструкций, каждая из которых имеет свои преимущества и особенности. Наиболее популярны из них три:

• Габионы;
• Полноценные ограждения;
• Компактные ограждения.

Оригинальная подпорная стенка из габионов

Наименее затратным в этом случае будет использование габионов. В таком случае подпорные стенки своими руками изготовляются очень быстро и не требуют особого терпения и усидчивости. Подобные конструкции начали использовать в эпоху Возрождения. Их конструкция несколько изменилась, но назначение и основные черты остались теми же. Их особенность в мультифункциональности, поэтому их можно использовать не просто как часть общей концепции или особенность дизайна, а как полноценную основу. Но стоит отметить, что в таком случае участок будет больше напоминать защищенный во всех смыслах форт.

Подпорные стенки из бетонных плит, расположенные вдоль лестницы

Более привлекательны в этом случае будут небольшие изготовленные преимущественно из камня и клеящего раствора стенки, а также созданные в том же стиле более габаритные сооружения, выполняющие сразу и функцию террасирования, а не просто декорирования участка. Их создавать гораздо сложнее, но если стиль участка является приоритетом, то их использование будет однозначно предпочтительнее.

Стенка как декоративный элемент, визуально разделяет территорию на микроучастки

Почему дизайнеры прибегают к подпорным стенкам в саду или на даче

Это дизайнерское ландшафтное решение имеет на самом деле несколько функций. Больше всего используют владельцы неровных участков. С их помощью можно легко подчеркнуть рельефные перепады и даже превратить их в достоинство ландшафта. И наоборот, те, кому не по вкусу скучные ровные участки, стремятся сделать подпорную стенку, чтобы придать саду изысканности. Дизайнеры называют этот прием «сломать плоскость».

Можно, например, разделить ею участок на зону отдыха и огород или даже отделить границы дома. Построить подпорную стенку вполне возможно своими руками, главное — правильно обдумать проект будущего сооружения.

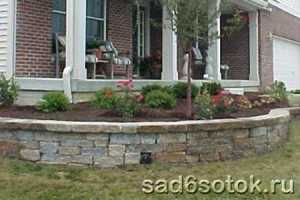

Стенка из камня вокруг дома

Дом, «обернутый» невысокой подпорной стенкой из камня, выглядит интереснее. Даже без богатого строительного опыта вам будет по силам построить такую же. Итак, соберите камни и приступайте к укладке.

Стенка из камня вокруг дома

Кладем стенку

1. Выкопайте траншею для подпорной стенки, удалив слой дерна и почвы. Готовя траншею, периодически проверяйте ее уровень.
2. Подготовьте раствор. Установите связующий камень, на который вы будете выкладывать остальные. Кладите камни ряд за рядом.
3. Вымойте стенку обычной водой из шланга без применения химикатов и жестких щеток, чтобы не испортить цвет и фактуру камней.

В завершение

Подпорная стенка стоит под открытым небом, а значит, подвергается атмосферным воздействиям

Очень важно обработать швы кладки, чтобы постройка прослужила вам как можно дольше. Специальные составы (герметики) уберегут опору от деформации и разрушения

Подпорная стенка на участке с уклоном своими руками из блоков

Подпорная стенка на участке с уклоном своими руками из блоков, как правильно сделать.

Параметры таких конструкций напрямую зависят от типа используемых блоков. В частности:

• При возведении стенок из мелкоштучного кирпича их толщина имеет прямую зависимость от высоты (тонкостенная кладка в полкирпича – для подпорок с высотой до 70-100 см, в 2 и более раз больше – для остальных конструкций). Помимо этого, под кирпичными стенками закладывается широкий (в 2-3 раза больше толщины кладки) фундамент с глубиной не менее 30 см (от 40 – на рыхлых грунтах), углубляемый под массивными разновидностями ниже уровня промерзания. Каждый 3-4 ряд кладки армируется сеткой.

• ФСБ и аналогичные готовые бетонные блоки укладываются в один ряд, в большинстве случаев при их монтаже задействуется спецтехника.

• Стенки из стандартных строительных блоков нуждаются в армировании каждые 3-4 ряда, обязательно изолируются изнутри и облицовываются с наружи.

• Для кладки любых типов блоков используются растворы с маркой прочности не ниже М200, помимо своевременной зачистки швов при работе с кирпичом принимаются меры по предотвращению высолов.

При проведении работ своими силами рекомендуется:

Защита от воды

Для предупреждения застойного переувлажнения почвы стенкам необходим дренаж и отвод воды. Дренаж может быть продольным, поперечным или комбинированным. В первом случае вдоль стенки на уровне фундамента укладывают дренажную гофрированную трубу, завернутую в геотекстиль. При поперечном дренаже в кладке стены оставляют отверстия 10 см или бетонируют трубки диаметром 5 см, немного выступающие из лицевой поверхности. Заднюю стенку гидроизолируют битумом, либо наклеенным на горячую мастику рубероидом. Между стенкой и грунтом засыпают дренирующий слой из гравия или битого кирпича. Для обратной засыпки нельзя использовать глинистую почву, торф.

Декор водоёмов

Отдельного внимания заслуживают искусственные водоёмы, являющиеся неотъемлемой частью полноценного сада. Для декора часто используются натуральные и искусственные материалы, в основном, камни. Ими можно обозначать границы пруда, а также выстилать дно. Камни или плитка нужны и для того, чтобы защитить пруд от осыпания грунта. Если возле декоративного водоема в непосредственной близости находится альпийская горка, общая картина только выиграет.

При оформлении водоёма дизайнеры рекомендуют придерживаться общего стиля садового участка. Пруд не должен выглядеть, как отдельный элемент, а должен гармонично вписываться в пейзаж. Если вы установите на берегу пруда декоративные фонтаны и водопады, они вряд ли испортят общее впечатление.

Плавающая клумба своими руками

Очень стильно и красиво смотрится такой декоративный элемент водоема, как плавающая клумба. Зеленый островок из цветов можно соорудить своими руками. Достаточно сделать прочное деревянное основание с влагостойкой пропиткой, на которое помещается уплотняющая сетка и земля, и высадить на этот плот растения.

В качестве основы можно взять и другие материалы, держащиеся на воды — пенопласт, легкий пластик и т.д. Часто фундамент плота выполняют из обычных пластиковых бутылок, скрепленных между собой. Плавающая клумба должна состоять из влаголюбивых растений, иначе в скором времени островок придет в негодность. К таким растениям относятся:

• декоративная трава;
• осока;
• лилии;
• папирус;
• некоторые горшечные цветы.

Цветник на плаву выполняет не только декоративную, но и практическую функцию, фильтруя и очищая воду от органических отходов. Кроме того, цветы в воде будут недосягаемы для саранчи и прочих насекомых.

Выбор стенки в соответствии со стилем сада

Так же, как и при строительстве садовых дорожек и площадок, тип подпорных стенок зависит от стиля сада.

• Для регулярного сада свойственны стенки с использованием бетонных блоков, которые потом облицовывают различными отделочными материалами (фасадной плиткой, кирпичом, сланцем, известняком, песчаником, доломитом и др.).
• В пейзажном стиле лучше смотрятся стенки, выполненные сухой кладкой с большим количеством карманов для посадки почвопокровных растений (обриетта, флокс шиловидный, чабрец, арабис, алиссум скальный) или посева семян однолетних растений (лобелия, настурция, сурфиния и др.).
• В классическом стиле сада высота стенки на всем ее протяжении одинакова, а в пейзажном – с перепадами.

Тип подпорной стенки будет зависеть от выбранного стиля участка

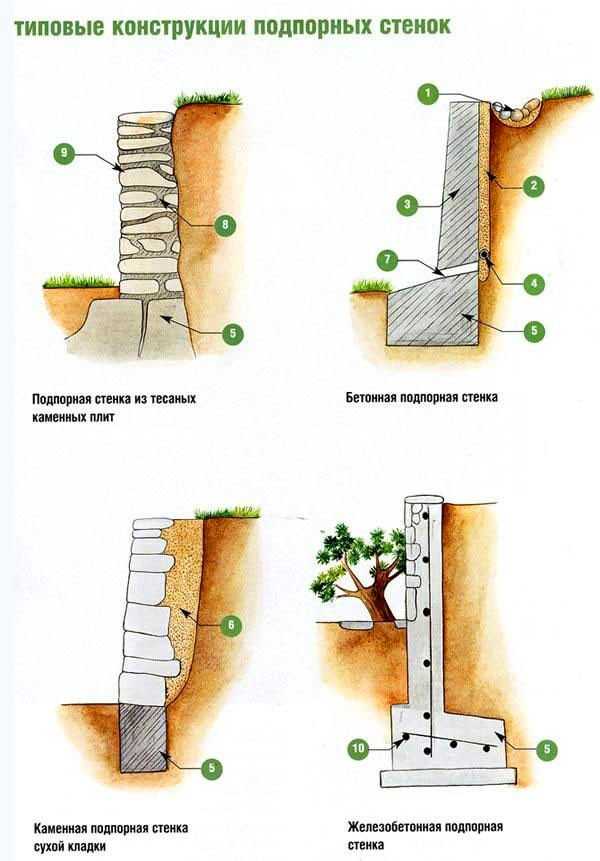

Конструктивные особенности

Подпорная стена на участке с уклоном придумана для того, чтобы предупредить движение массива грунта тогда, когда угол наклона склона больше, чем максимально-возможный для устройства естественного откоса.

Итак, подпорные стенки делятся на 2 большие группы:

Массивные. Их особенность заключается в том, что удержание грунта от обрушения происходит за счет собственного веса стены, так как этот элемент является целостной единой конструкцией, явно не разделяясь на «фундамент-стена».  Эта особенность выражается в разнообразии форм поперечных сечений подпорных стен, грани которых то в вертикальном, то в наклоненном положении, или же вовсе имеют одинаковое направление. Виды сечений приведены на фото:

Виды поперечного сечения массивных подпорных стен.

Однако данный тип подпорных стен требует больше трудовых и материальных ресурсов для их строительства. Поэтому, строить этот вид конструкции желательно там, где имеются дешевые материалы, или их количество в избытке.

К материалам, из которых возможно возведение массивных подпорных стен, относятся:

• Бетон, бутобетон, железобетон;
• Искусственный камень;
• Камень из природных пород.

Тонкостенные. Характерной чертой этой конструкции является то, что «гашение» горизонтального давления происходит благодаря грунту, расположенного на уступах подошвы фундамента, который и выполняет удерживающую функцию совместно со стеной. Это дает возможность создать укрепления более устойчивые и менее затратные. Наиболее распространённым вариантом является тонкостенная подпорная стена уголкового типа:

1. С усилением:
   • Контрфорсами. Представляют собой поперечные ребра с шагом 2-3 м на всей протяженности стены. Работает на сжатие. Применяют в высоких подпорных стенах, когда желательно уменьшить либо толщину стенки, либо её армирование;
   • Анкерными тягами. Работают на растяжение. Применяют, чтобы создать дополнительные усилия, которые облегчат работу подпорной стены;
2. Консольная.

«Фото 2 (Подпорная стена уголкового типа)»

Её конструктивные элементы, в основном, состоят из нескольких частей: фундаментных и лицевых плит, контрфорса или гибкого стального анкера, при их наличии.

А вот материалы для стен уголкового типа не отличаются разнообразием – это железобетон в 3 различных исполнениях:

• Сборный. Здесь фундаментная и лицевая плиты представляют собой готовые элементы, созданные в заводских условиях;
• Сборно-монолитный. В данном исполнении лицевая плита – сборная, а фундаментная – монолитная. Также бывает, что ширины сборной фундаментной плиты не хватает и тогда к ней присоединяют дополнительную анкерную плиту, выполненную монолитно – это исполнение тоже относится к сборно-монолитному типу;
• Монолитный. Обе плиты из монолитного железобетона.

Что может повлиять на устойчивость подпорных стен

Наиболее важные характеристики, которыми должны обладать опорные стены из бетона – это устойчивость и переносимость высоких нагрузок от давления грунта. Это гарантия того, что конструкция не будет разрушена в результате обвала почвы.

На опорную конструкцию возможно влияние следующих факторов:

1. Уровня вибрации, которая имеет место быть при расположении земельного участка в непосредственной близости к автомобильной дороге с интенсивным потоком движения автотранспорта или вблизи железной дороги;
2. Сейсмических явлений разного характера при строительстве в сейсмоактивных регионах;
3. Уровня прохождения грунтовых вод и их активностью в дождливые периоды, а также паводковые явления в регионе;
4. Уровень набухания грунта в зимние месяцы.

Подпорная стена из бетона будет устойчива при правильном подборе ее толщины, которая зависит от высоты сооружения и характеристик почвы. При устройстве стены на мягком грунте рекомендуется увеличение ее ширины.

Важно! При строительстве подпорной стенки свыше 2 метров в высоту, необходимо учитывать ветровые нагрузки конкретного региона строительства

Облицовка стенки

Дав застыть бетону, опалубку снимают, выравнивают дефекты с помощью штукатурного раствора и делают облицовку. Ее выполняют природным или искусственным камнем, керамической облицовочной плиткой и т. п. Материал кладут в несколько приемов: установив снаружи два декоративных ряда, оставляют их на пару дней застывать, затем кладут еще несколько рядов и опять ждут усадки. И так до вершины стены, когда вся работа будет закончена.

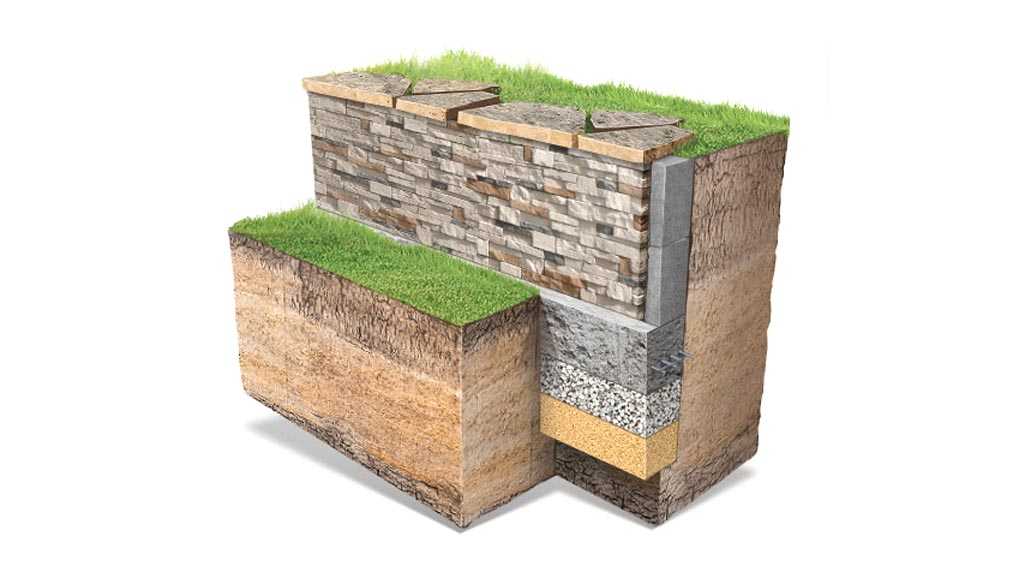

4 составляющие подпорной стенки

• Фундамент – подземная часть основа всей конструкции
• Тело – надземная часть, расположенная на фундаменте
• Дренаж, повышающий долговечность
• Водоотвод, увеличивающий срок службы

Облицовка подпорной стенки

Одним из элементов декора ландшафта является облицовка подпорной стенки. Вы можете создать оригинальный дизайн и украсить территорию, выбрав способ устройства и материалы для облицовки.

Как обустроить подпорную стенку?

По своей конструкции этот элемент предназначен для укрепления участка грунта от его движения. Используется не только с инженерной целью, но и в качестве дизайнерского приема. Устраивается такое сооружение между двумя разными уровнями поверхности. Также необходимость сооружения может быть обусловлена наличием водоема.

ВАЖНО: Постройка может проводиться разными способами, но вид облицовки нужно планировать еще до сооружения

Виды облицовки

Для работ выбирают такие материалы:

• природный камень;
• галька;
• брекча;
• целая или битая керамическая плитка;
• раствор для создания фактурной штукатурки.

В зависимости от способа устройства могут быть такие варианты:

Используется морозостойкий плиточный клей, на который выкладываются декоративные элементы

При этом важно, чтобы натуральные камни были хорошо очищены от загрязнений для сцепления с раствором. Если облицовывается бетонная площадь, то необходимо использовать специальную сетку, которая будет удерживать значительный вес декора

Для кирпичной кладки сетка не понадобится. Плюсы такой подпорной стенки в монолитности и прочности, однако, она требует фундамента и устройства дренажа.
СПРАВКА: Чем точнее геометрическая форма камней, тем проще их подбирать без образования стыков. Предварительно можно очертить участок, где собрать рисунок, а потом перенести его на стену. Цена на облицовку подпорной стенки в таком случае будет дороже, так как процесс трудозатратнее, но позволяет точно подобрать мотив. Или же выкладывать декор на стене, не подбирая камни, а формируя их форму подпиливанием на болгарке – способ годится для легкообрабатываемых материалов.

Сухая кладка предполагает укладывание бута, не применяя раствора. В таком случае необходим более тщательный подбор материала.
Бетонная подпорная стенка может быть задекорирована штукатуркой или облицована плитняком, целой или битой плиткой.
На укрепляющей поверхности можно организовать альпийскую горку. Для этого при конструировании оставляют места, они заполняются геотканью, на которую высаживаются растения.

Чтобы обустроить ландшафт, лучше всего обратиться к специалисту. Заказать облицовку подпорной стенки в СПб можно в компании AG garden design. Опытный мастер проведет тщательный подбор материалов и сможет качественно и в более быстрые сроки провести работы. Также мастера проводят озеленение территории в Санкт-Петербурге. Обращайтесь к специалистам для того, чтобы устроить необходимые работы и украсить ваш ландшафт!

Стоимость

Выезд на объект, консультация БЕСПЛАТНО!

Утепление поверхности	м2	400
Гидроизоляция поверхности	м2	300
Монтаж сетки	м2	от 300
Монтаж камня с затиркой швов	м2	от 2000
Обработка камня	м2	100

Оформление дорожек

Дорожки в саду играют не только практическую, но и декоративную роль. Они должны быть достаточно прочными, чтобы выдерживать постоянную нагрузку, но вместе с тем, красивыми, стильными, подходящими ко всему ландшафтному дизайну участка.

Оформляют садовые дорожки самыми разными материалами — как бюджетными, так и более дорогостоящими. Используются натуральные камни, бетон, деревянные доски, керамическая плитка. Наиболее выигрышно смотрится тропа, выложенная из отдельных камней, между которыми проглядывает аккуратная декоративная травка. Дорожки из дерева выглядят красиво, но их следует обрабатывать специальными составами, предотвращающими гниение древесины и скольжение зимой.

Один из часто используемых бюджетных вариантов оформления тропинок — с помощью щебня, гравия, гальки, которая насыпается ровным слоем, а по бокам декорируется более крупными камнями.
